Type de produit	Lave-linge frontal
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tours/minute
Consommation d'énergie	Classe énergétique A+
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Nombre de programmes de lavage	16 programmes
Fonctions principales	Prélavage, lavage rapide, lavage délicat, essorage variable
Alimentation électrique	230 V
Durée du cycle de lavage	Environ 180 minutes (selon programme)
Entretien et nettoyage	Nettoyage régulier du filtre, nettoyage du tiroir à lessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les débordements
Compatibilités	Compatible avec divers types de détergents et adoucissants
Garantie	2 ans

FOIRE AUX QUESTIONS - AWM 129 HOTPOINT

Que faire si ma machine à laver HOTPOINT AWM 129 ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée, car la machine ne démarrera pas si la porte est ouverte.

Pourquoi ma machine à laver fait-elle un bruit anormal ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou des déséquilibres dans la charge. Vérifiez le tambour et redistribuez le linge si nécessaire.

Comment puis-je résoudre un problème de drainage avec ma machine à laver ?

Vérifiez le filtre de vidange pour voir s'il est bouché. Nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Que faire si ma machine à laver ne prélève pas d'eau ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée n'est pas encrassé.

Comment réinitialiser ma machine à laver HOTPOINT AWM 129 ?

Pour réinitialiser la machine, débranchez-la pendant environ 5 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

Pourquoi ma machine à laver ne centrifuge-t-elle pas ?

Cela peut être dû à un déséquilibre de la charge. Vérifiez que les vêtements sont bien répartis dans le tambour. Si le problème persiste, vérifiez le filtre et le moteur.

Comment nettoyer le tiroir à lessive de ma machine ?

Retirez le tiroir à lessive et rincez-le à l'eau chaude pour enlever les résidus de lessive. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si la machine à laver affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Suivez les instructions pour résoudre le problème ou contactez le service client si nécessaire.

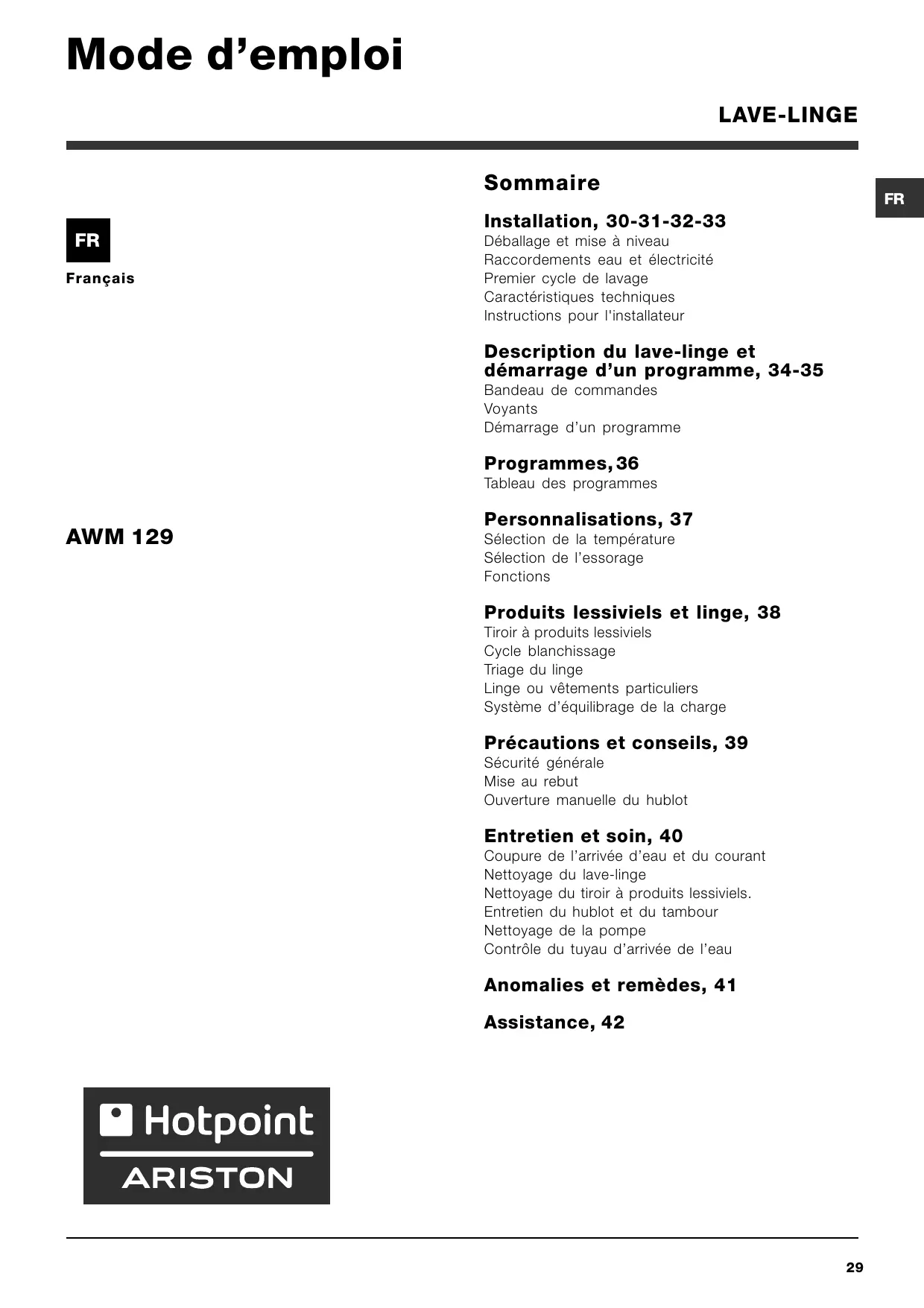

MODE D'EMPLOI AWM 129 HOTPOINT

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caracteristiques techniques}

Instructions pour l'installateur

Description du lave-linge et démarrage d'un programme, 34-35

Bandeau de commandes

Voyants

Démarrage d'un programme

AWM 129

Programmes,36

Tableau des programmes

Personalisations, 37

Sélection de la température

Sélection de l'essorage

Fonctions

Produits lessiviels et linge, 38

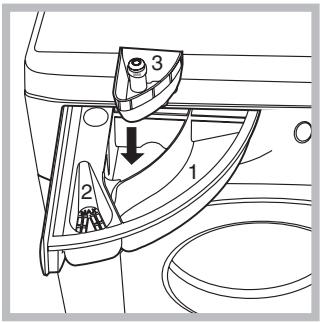

Tiroir à produits lessiviels

Cycle blanchissage

Triage du linge

Linge ou vêtements particuliers

Système d'équilibrage de la charge

Précautions et conseils, 39

Sécurité générale

Mise au rebut

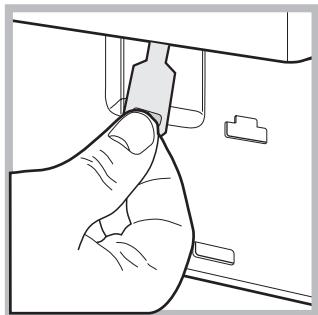

Ouverture manuelle du hublot

Entretien et soin, 40

Coupure de l'arrivée d'eau et du courant

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

Anomalies et remèdes, 41

Assistance, 42

Hotpoint

ARISTON

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions: elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Deballer le lave-linge.
2. Contrôler que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîné, ne pas le raccorder et contacter le vendeur.

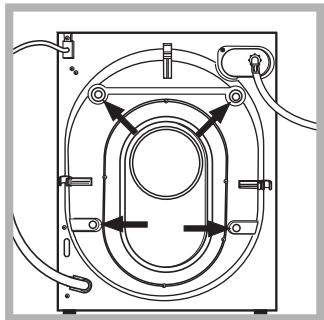

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, places dans la partie arrête (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.
   ! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

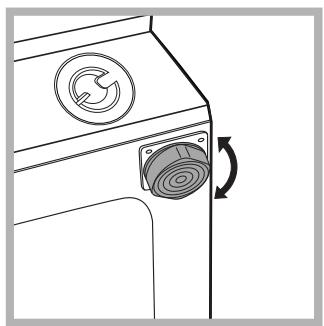

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

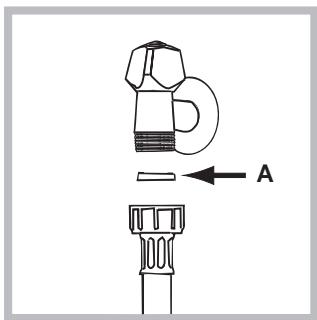

Raccordement du tuyau d'arrivée de l'eau

1. Monter le joint A sur l'extrémité du tuyau d'alimentation et le visser à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.

! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé.
! N'utiliser que des tuyaux neufs.
Utiliser certains qui sont fournis avec l'appareil.

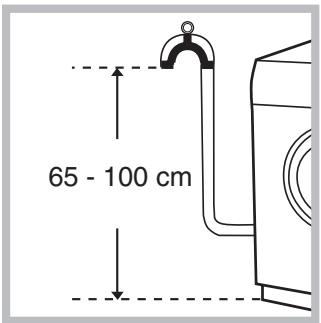

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure).

L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavelinge. Autrement, replacer la prise ou la fiche.

! Le lave-linge ne doit pas etre installe dehors, meme a l'abri, car il est tres dangereux de le laisser exposé à la pluie et aux orages.

!Après installation du lave-linge, la prise de courant doit être facilement accessible.

!N'tutiliser ni rallonges ni prises multiples.

! Le cable ne doit être ni plié ni trop écrasé.

! Le cable d'alimentation ne doit être remplaced que par des techniciens agreés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme 1.

Caractéristiques techniques
Modèle	AWM 129
Dimensions	largeur 59,5 cm hauteur 81,5 cm profondeur 54,5 cm
Capacité	de 1 à 7 kg
Raccordements électriques	Voir la plaque signalétique appliquée sur la machine
Raccordements hydrauliques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litres
Vitesse d'essorage	jusqu'à 1200 tours minute
Programmes de contrôle selon la norme EN 60456	programme 6; température 60°C; effectué avec une charge de 7 kg.
CE	Cet apparéil est conforme aux Directives Communautaires suivantes: - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2002/96/CE - 2006/95/CE (Basse Tension)

Instructions pour l'installateur

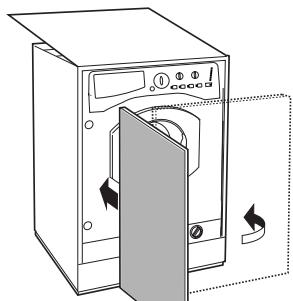

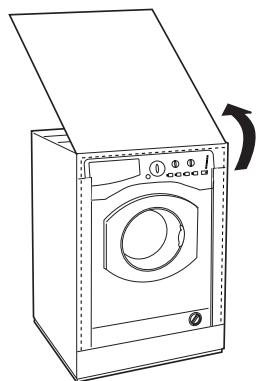

Application du panneau d'habillage en bois sur la porte et montage du machine à laver à l'intérieur des éléments:

Au cas où, après le montage du panneau en bois, il faudrait expédier la machine pour son installation finale, nous vous conseillons de la laisser dans son emballage d'origine. L'emballage a été justement réalisé de manière à permettre le montage du panneau en bois sur la machine sans déballer complètement le produit (voir figures ci-dessous). Le panneau en bois couvrant la façade ne doit pas avoir plus de 18 mm d'épaissieur, il peut être articulé tant à droite qu'à gauche. Pour plus de facilité d'emploi, nous conseillons d'adopter le même sens d'ouverture que pour le hublot dont les charnières sont montées sur le côté gauche.

A

B

C

D

E

Accessoires montage porte (Fig.1-2-3-4-5).
Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 4/B

• 6 vis autotaraudeuses l = 13 mm "type A ".
• 2 vis métriques à tête évasée l = 25 mm "type B"; pour fixation du butoir aimant au meuble.
• 4 vis métriques I = 15 mm "type C"; pour montage des supports charnière au meuble.
• 4 vis métriques l = 7 mm "type D"; pour montage des charnières aux supports.

Montage des pieces sur la façade de la machine.

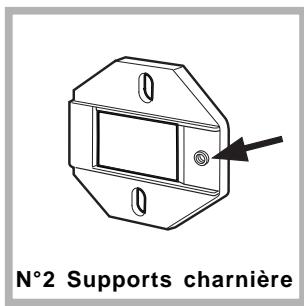

• Montez les supports de la charnière sur la façade, en positionnant le trou indiqué par une flèche dans la fig. 1 vers l'intérieur de la façade et interposez une cale (fig. 4/B). Utilisez les vis type C.

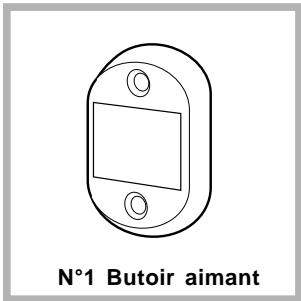

• Montez le butoir aimant du côté opposé en haut et interposez deux cales (fig. 4/B). Utilisez les deux vis type B.

Utilisation du gabarit de forage.

• Pour marquer l'emplacement des trous sur le côte du panneau, alignez le gabarit de perçage avec le côte supérieur gauche du panneau en vous servant des lignes tracées aux extrémites.
• Pour marquer l'emplacement des trous sur le côté droit du panneau, alignez le gabarit de perçage avec le côté supérieur droit du panneau.
• Réalisez à l'aide d'une fraise appropriée les quatre emplacement-ments où devront trouver place les deux charnières, la cheville en caoutchouc et l'aimant.

Montage des pièces sur le panneau en bois (Porte).

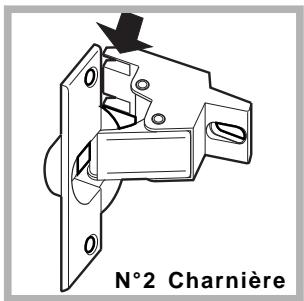

• Montez les charnières aux emplacements prévus (la partie mobile de la charnière doit se couver vers l'extérieur du panneau) et fixez-les à l'aide de 4 vis type A.

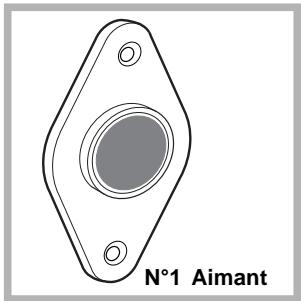

• Montez l'aimant à son emplacement en haut, à l'opposé des charnières et fixez-le au moyen de deux vis type B.

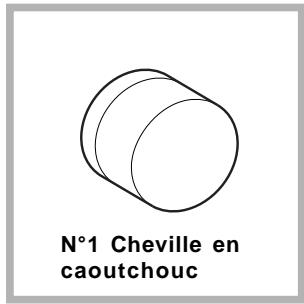

• Montez la cheville en caoutchouc à sa place en bas.
  Le panneau est à présent prêt, vous pouvez le monter sur la machine.

Montage du panneau sur la machine.

Introduisez l'ergot de la charnière indiqué par la flèche fig. 2 dans le logement du support charnière, poussez le panneau vers la façade de la machine et fixez les deux charnières à l'aide des deux vis type D.

Fixation du support de la base.

Si la machine est installée à une extrémité de la cuisine intégrée, montez une ou les deux glissières du socle comme illustré fig. 8 en réglant leur profondeur en fonction de la position du socle et, au besoin, fixez-le à ces dernières fig. 9. Pour monter le support de la base, procédez comme suit (fig. 8): Fixez l'équerre P à l'aide de la vis R, insérez le support de la base Q dans la fente prévue et après l'avoir dûment positionné bloquez-le à l'aide de l'équerre d'assemblage P et de la vis R.

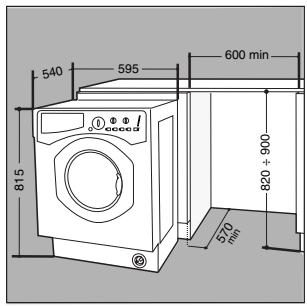

Montage de la machine à l'intérieur des éléments.

• Poussez la machine à travers l'ouverture en l'alignant aux autres meubles (fig. 6).
• Servez-vous des pieds de réglage pour amener la machine à la hauteur désirée.

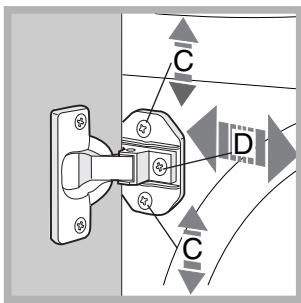

• Pour régler la position du panneau en bois à la verticale et à l'horizontal, servez-vous des vis C et D comme illustré fig. 7.

Important: fermez la partie inférieure de la façade, la base touchant au sol.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Accessoires fournis pour le réglage de la hauteur.

Vous trouverez à l'intérieur du couvercle en polystyrene (fig. 10): 2 traverses (G) ; 1 listel (M)

et à l'intérieur du tambour : 4 pieds supplémentaires (H), 4 vis (I),
4 vis ()
4écrous (L),
2 supports pour la base (Q)

Fig. 10

Réglage de la machine en hauteur.

La machine peut être réglée en hauteur (de 815 mm à 835 mm) à l'aide de ses 4 pieds.

Si vous souhaitez l'amener à une hauteur supérieure à celle qui est indiquée plus haut, c'est à dire jusqu'à 870 mm, utilisez les accessoires suivants :

les 2 traverses (G) ; les 4 pieds (H) ; les 4 vis (I) ; les 4 écrous (L) puis procédez comme suit (fig. 11):

démontez les 4 pieds originaux, positionnez une traversé G dans la partie avant de la machine, fixez-la à l'aide des vis I (en les vissant dans les trou s ou etaient fixés les pieds originaux) puis montez les nouveaux pieds H.

Procedez de même dans la partie arrête de la machine.

VoussouspoucezalsrreglerlespiedsH pourelever ou abaisser la machine de 835mma870mm.

Après avoir atteint la hauteur désirée, bloquez les écrous L à la traverse G.

Pour régler la machine à une hauteur comprende entre 870 mm et 900 mm, montez le listel M et réglez les pieds H jusqu'à la hauteur souhaitée.

Pour monter le listel, procedede comme suit:

desserrez les trois vis N situées dans la partie avant du couvercle, montez le listel M comme illustré fig. 12 et serrez les vis N.

Fig. 11

Fig. 12

Description du lave-linge et démarriage d'un programme

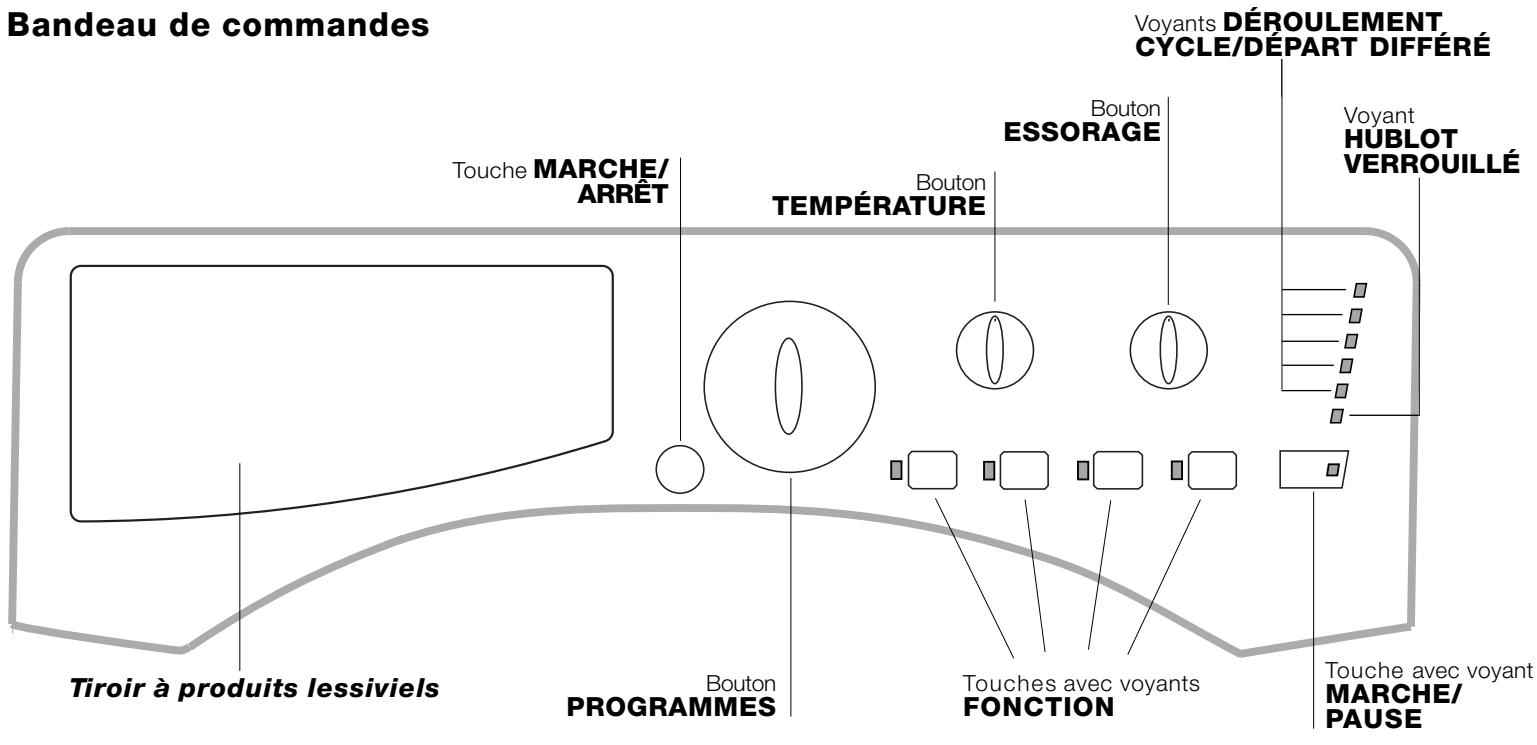

Bandeau de commandes

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge").

Touché MARCHE/ARRÊT: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour sélectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Levoyant correspondant à la fonction selectionnée restera allumé.

Bouton TEMPERATURE: pour sélectionner la température ou un lavage à froid (voir "Personnalisations").

Bouton ESSORAGE: pour selectionner l'essorage ou le supprimer (voir "Personnalisations").

Voyants DÉROULEMENT CYCLE/DéPART

DIFFÉRÉ: pour suivre le stade d'avancement du programme de lavage.

Levoyant allumé indique la phase de lavage en cours.

Si la fonction "Départ différé" (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu'au démarrage du programme (voir page ci-contre).

Voyant HUBLOT VERROUILLE: indique si la porte est verrouillée (voir page ci-contre).

Touché avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentanément.

N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLE est étéint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l'endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Voyants

Les voyageants fournissent des informations importantes. Voilà ce qu'ils signalement:

Départ différé

Si la fonction "Départ différé" a été activée (voir "Personnalisations"), levoyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

Au fur et à mesure que le temps passé, le temps restant est affché avec clignotement du voyant correspondant.

Quand le temps sélectionné touche à sa fin, le voyant clignotant s'eteint et le programme sélectionné démarre.

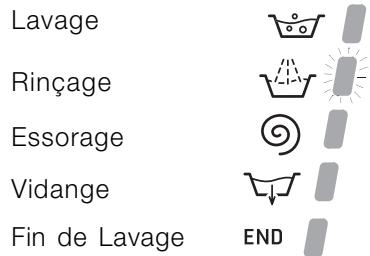

Voyants phase en cours

Une fois que le cycle de lavage seLECTIONné a démarré, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Touches fonction et voyants correspondants

La sélection d'une fonction entraine l'allumage duvoyant correspondant.

Si la fonction selectionnelle est incompatible avec le programme selectionné, levoyant correspondant se met à clignoter et la fonction n'est pas activée.

En cas de seLECTION d'une fonction incompatible avec une autre precedemment seLECTIONnee, la seule a etre activee sera cette可以选择 en dernier.

O Voyant hublot verrouille:

Levoyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d'endommager l'appareil, attendre que le voyant cette de clignoter avant d'ouvrir la porte.

N.B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot ne s'ouvre pas. Pour l'ouvrir il faut appuyer sur la touche MARCHE/PAUSE qui met l'appareil en pause.

! Un clignotement rapide duvoyant MARCHE/PAUSE (orange) simultané à celui des fonctions signale une anomalie (voir "Anomalies et remèdes").

Démarrage d'un programme

1. Allumer le lave-linge en appuyant sur la touche MARCHE/ARRÉT. Tous les voyants s'allument pendant quelques secondes puis s'éteignent, seul levoyant MARCHE/PAUSE flashe.
2. Charger le linge et fermer le hublot.
3. Sélectionner à l'aide du bouton PROGRAMMES le programme désiré.
4. Sélectionner la température de lavage (voir "Personnalisations").
5. Sélectionner la vitesse d'essorage (voir "Personnalisations").
6. Verser les produits lessiviels et les additifs (voir "Produits lessiviels et linge").
7. Sélectionner les fonctions désirées.
8. Appuyer sur la touche MARCHE/PAUSE pour demarrer le programme, le voyant correspondant vert restera allumé en fixe.

Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l'appareil en pause et désir un nouveau cycle.
9. A la fin du programme, le voyant END s'allume. Le voyant HUBLOT VERROUILLE s'eteint pour signaler que le hublot peut etre ouvert.Sortir le linge et laisser le hublot entrouvert pour faire secher le tambour.

Eteindre le lave-linge en appuyant sur la touche MARCHE/ARRÉT.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Produits lessiviels			Charge maxi(Kg)	Durée cycle
				Javel	Lavage	Assou-plissant
Programmes SpécaI
6	Anti-bactérien: blancs extrémement sales.	90°	1200	●	●	●	7	170
6	Anti-bactérien (1): blancs et couleurs résistantes très sales.	60°	1200	-	●	●	7	153
7	Bonne Nuit: couleurs délicates peu sales.	40°	800	-	●	●	4	290
8	Bébé: couleurs délicates très sales.	40°	800	-	●	●	2	118
9	Chemises	40°	600	-	●	●	2	70
10	Soie/Voiages: pour linge en soie, viscose, lingerie.	30°	0	-	●	●	2	55
11	Laine: pour laine, cachemire, etc.	40°	600	-	●	●	1,5	55
Programmes Quotidien
1	Coton: blancs et couleurs résistantes très salesi.	60°	1200	●	●	●	7	122
1	Coton (2): blancs et couleurs délicates très sales.	40°	1200	●	●	●	7	115
2	Coton (3): blancs peu sales et couleurs délicates.	40°	1200	●	●	●	7	85
3	Synthétique: couleurs résistantes très sales.	60°	800	-	●	●	3	85
3	Synthétique: couleurs résistantes peu sales.	40°	800	-	●	●	3	70
4	MIX 30": pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	●	●	3	30
5	MIX 15": pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	●	●	1,5	15
Cycle
A	Rinçage	-	1200	-	-	●	7	36
B	Rinçage délicat	-	800	-	-	●	3	31
C	Essorage	-	1200	-	-	-	7	16
D	Essorage délicat	-	800	-	-	-	3	12
E	Vidange	-	0	-	-	-	7	2

Les données dans le tableau sont reprises à titre indicatif.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme EN 60456: selectionner le programme 6 et une température de 60^ .
2) Programme coton long: Sélectionner le programme 1 et une température de 40^ .
3) Programme coton court: sélectionner le programme 2 et une température de 40^ .

Programmes spéciaux

Anti-bacterien (programme 6). Un programme haute températures qui prévoit l'utilisation de produits javelisés à des températures supérieures à 60^ . Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartments correspondants (voir paragraphe "Tiroir à produits lessiviels").

Bonne nuit (programme 7). C'est un cycle silencieux qui permet de faire fonctionner le lave-linge la nuit quand le tarif d'électricité est plus bas. Ce programme est spécialement concu pour les synthétiques et le coton. A la fin du cycle l'appareil s'arrête, cuve pleine. Pour procéder à l'essorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à défaut, l'appareil procédera automatiquement au bout de 8 heures à l'essorage et à la vidange de l'eau.

Bébé (programme 8). Programme spécial, idéal pour le lavage des vêtements d'enfants souvent très sales, il élimine toute trace de lessive du linge pour protégier leur peu délicate et éviter tout risque d'allergie. Spécialement conçu pour diminuer la charge bacteriienne, ce cycle utilise une plus grande quantité d'eau et optimise l'effet des additives désinfectants spécifiques ajoutés à la lessive.

En fin de lavage, l'appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer sur la touche MARCHE/PAUSE.

Mix 30' (programme 4) spécialement concu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. La sélection de ce programme (4 à 30^ ) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15' (programme 5) spécialement concu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d'énergie et de temps. La sélection de ce programme (5 à 30^ ) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Sélection de la température

Tourner le bouton TEMPERATURE pour selectionner la tempereure de lavage (voir Tableau des programmes).

La température peut être abaissee jusqu'au lavage à froid (3).

La machine interdira automatiquement toute selection d'une température supérieure à la température maximale prévue pour chaque programme.

Sélection de l'essorage

Tourner le bouton ESSORAGE pour selectionner la vitesse d'essorage du programme selectionné.

Les vitesses maximes prévues pour les programmes sont:

Programmes

Vitesse maximale

Coton

1200 tours/minute

Synthétiques

800 tours/minute

Laine

600 tours/minute

Soie

vidange seule

La vitesse d'essorage peut etre réduite ou l'essorage supprimé en selectionnant le symbole

La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme.

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propre et le blanc souhaités.

Pour activer les fonctions:

1. appuyer sur la touche correspondant à la fonction désirée;
2. l'allumage duvoyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide duvoyant signale que la fonction correspondante n'est pas disponible pour le programme selectionné.

Départ différé

Pour différer la mise en marche de la machine jusqu'à 12 heures.

Appuyer plusieurs fois de suite sur la touche jusqu'à ce que levoyant correspondant au retard souhaité s'allume. A la cinquième pression sur la touche, la fonction se désactive.

N.B: ÀpRES avoir appuyé sur la touche MARCHE/PAUSE, le retard programme ne peut être modifié que pour le diminuér.

! Il est activé avec tous les programmes.

Repassage facile

En cas de selection de cette fonction, le lavage et l'essorage seront dûment modifiés pour réduire le froissage. En fin de cycle, le lave-linge fait tourner le tambour lentement, le voyant de la fonction REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase END reste allumée en fixe. Pour compléter le cycle, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

Pour le programme Soie (10) l'appareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase RINCAGE reste allumée en fixe. Pour vidanger l'eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

! Cette option n'est pas activable avec les programmes 4, 5, 6, 7, 8, 11, C, D, E.

Super rincage

La selection de cette fonction permet d'augmenter l'efficacité du rinçage et d'éliminer toute trace de dessive. Elle est très utile en cas de peaux particulièrement sensibles.

! Cette option n'est pas activable avec les programmes 4, 5, C, D, E.

Super lavage

Grace à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de davantage de temps, cette fonction permet d'obtenir un lavage très performant.

! Cette option n'est pas activable avec les programmes 4, 5, 6, 10, 11, A, B, C, D, E.

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de dessive ne lave pas moins, il incruste l'intérieur du lave-linge et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

bac 1: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 3: Produit javelisé

Cycle blanchissage

Le blanchissage n'est possible qu'vec les programmes 1,2,6.

Verser le produit javelisé dans le bac supplémentaire 3, la lessive et l'assouplissant dans les bacs correspondants, puis sélectionner un des programmes sus-indiqués.

Conseillé en cas de linge en coton très sale.

Triage du linge

• Trier correctement le linge d'après:

• le type de textile / le symbole sur l'étiquette.

• les couleurs: séparer le linge coloré du blanc.

Vider les poches et controller les boutons.
- Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec :

Textiles résistants: 7kg max.

Textiles synthétiques: 3 kg max.

Textiles délicats: 2 kg max.

Laine: 1,5 kg max.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Chemises: sélectionner le programme 9 approprié au lavage de chemises de couleurs et textiles différents.

Il en prend le plus grand soin en réduisant le froissage.

Soie: selectionner le programme de lavage spécial 10 pour vêtements en soie. Il est conseilé d'utiliser une lessive spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taïe d'oreiller ou dans un sac genre filet. Sélectionner le programme 10.

Laine: Hotpoint/Ariston est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l'étiquette "lavage à la main uniquement". Grace au programme 11 on peut donc laver à la machine, en toute tranquilité, tous les vêtements en laine (max. 1,5 kg) avec des performances de lavage optimales.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procèle à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préférite procéder à la répartition du linge只想 qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

! Ce lave-linge a eté concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les dire attentivement.

Sécurité générale

• Cét apparéil est concu pour un usage domestique.
• Ce lave-linge ne doit être utilisé que par des femmes en suivant les instructions reportées dans ce mode d'emploi.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.
• Pendant le lavage, le hublot a tendance à se réchauffer.
• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puisent être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les-appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareel.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge, procéder comme suit:

1. débrancher la fiche de la prise de courant.
2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau.
3. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvr l'hublot en même temps.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).
Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe
autonettoyante qui n'exige aucune opération
d'entretien. Il peut toutefois arriver que de menus
objets (pièces de monnaie, boutons) tombent dans
la préchambre qui protège la pompe, place en bas
de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. dévisser le couvercle en le tournant dans les sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisser le couvercle.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Proceder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôle s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le voyant de la première phase de lavage clignote rapidement).

Le lave-linge prend I'eau et vidange continuellement.

Le lave-linge ne vidange pas et n'essore pas.

Le lave-linge vibre beaucouppendant I'essorage.

Le lave-linge a des fuites.

Levoyant MARCHE/PAUSE (orange) ainsi que lesvoyants des fonctions clignotentrapidement.

Il y a un excès de mousse.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n'est pas bien fermé.

• La touche MARCHE/ARRÉT n'a pas été enforcée.
• La touche MARCHE/PAUSE n'a pas eté enforcée.
• Le robinet de l'eau n'est pas ouvert.

• Un départ différé a été sélectionné (voir "Personnalisations").

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.

• Le tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.

• La touche MARCHE/PAUSE n'a pas eté enforcée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
• L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l'eau continualement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.
• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE ("Personnalisations").
• Le tuyau de vidange est plie (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lave-linge (voir "Installation").

• Le lave-linge n'est pas posé à plat (voir "Installation").

• Le lave-linge est coincé entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si I'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autresemblable).
• La quantité utilisée est excessive.

Avant d'appeler le service après-vente:

Vérifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
- Remetre le programme en marche pour contrôler si l'inconvénient a disparu;
- Autrement, contacter le Centre d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s'adresser à des techniciens non agrêés.

Communique:

• le type de panne;
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lave-linge et à l'avant quand on ouvre la porte hublot.
