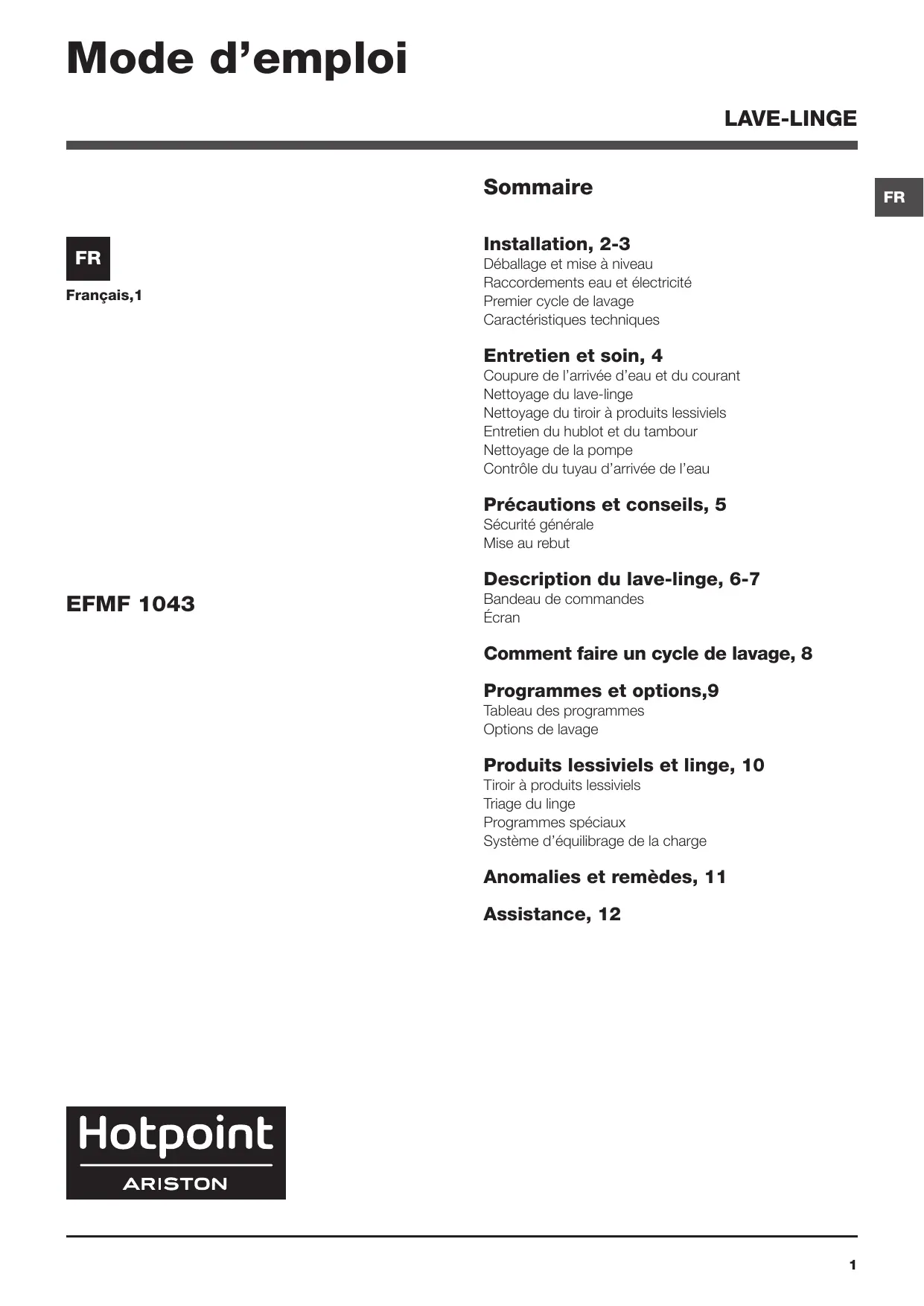

MODE D'EMPLOI

EFMF 1043FR HOTPOINT

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l’eau

Précautions et conseils, 5

Sécurité générale Mise au rebut

Description du lave-linge, 6-7

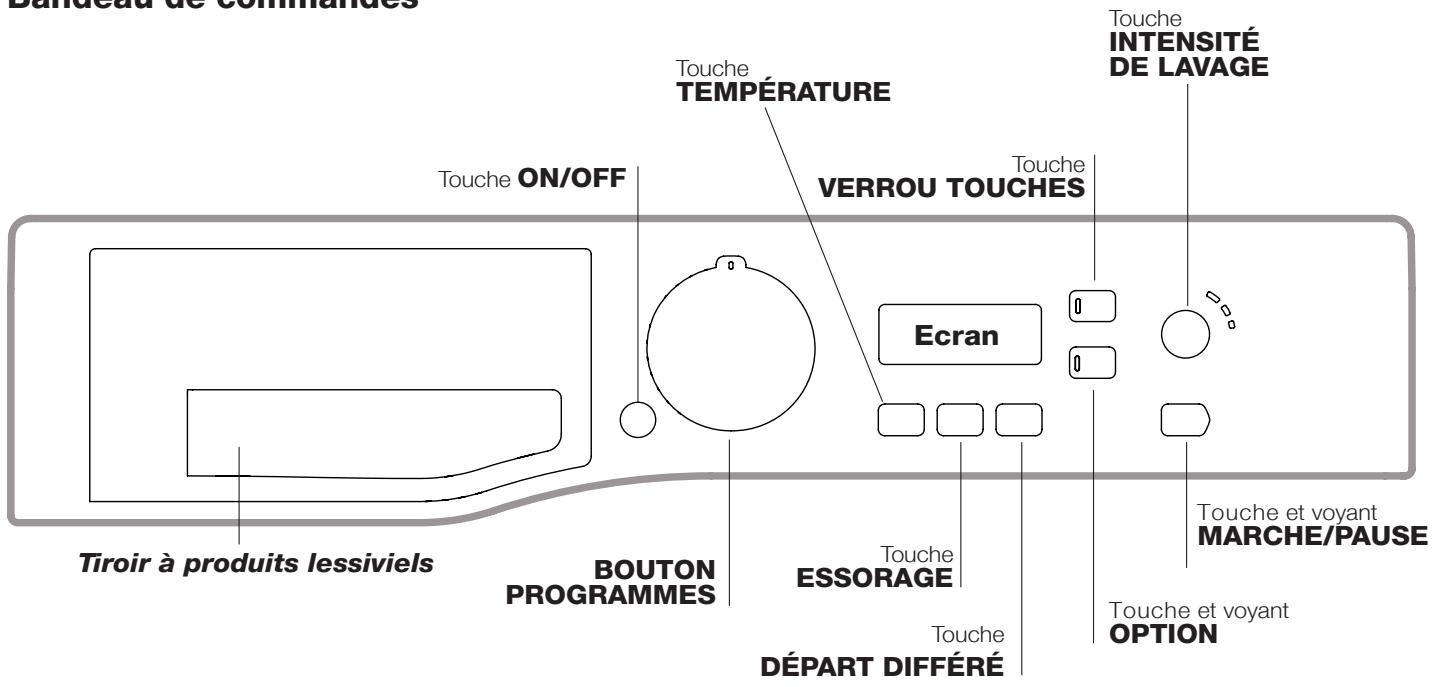

EFMF 1043 Bandeau de commandes

Tableau des programmes

Produits lessiviels et linge, 10

Tiroir à produits lessiviels

l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

8. Enlever les 4 vis

de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

! Les pièces d'emballage ne sont pas des jouets pour enfants.

1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre.

pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

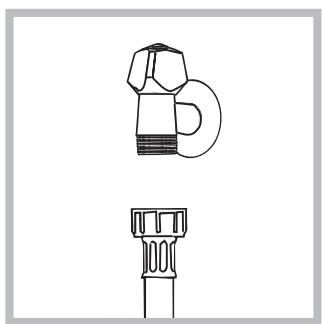

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). nn Faire couler l'eau

WI jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

2. Raccorder le tuyau d'arrivée de l’eau

au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut

à droite (voir figure).

8. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des

Caractéristiques techniques (voir page ci- contre).

! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé.

! N'utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l'appareil.

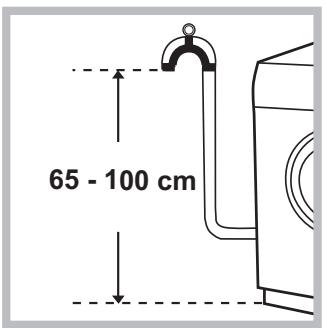

à une évacuation murale placés à

une distance du sol comprise entre 65 et

! L'utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

* la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;

* la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);

+ la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci- contre);

* la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit être facilement accessible.

! N'utiliser ni rallonges ni prises multiples.

< Fermer le robinet de l’eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites.

- Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d'entretien.

Nettoyage du lave-linge

+ Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

+ Ce lave-linge est équipé d’un programme auto nettoyage des parties internes qui doit

être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lave- linge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

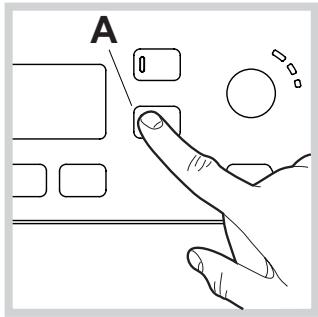

Pour activer le programme, appuyer sur la touche À pendant 5 secondes

Le programme démarrera automatiquement

et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/PAUSE.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement

Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

< 1! faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

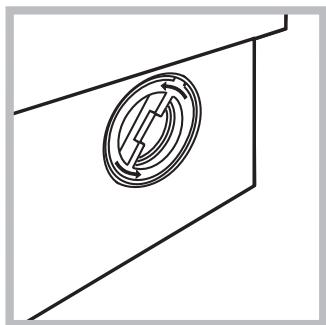

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l'avant du lave-linge à l’aide d’un tournevis

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu'un peu d’eau s'écoule;

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

partir de 8 ans et par les personnes dont les

capacités physiques, sensorielles ou mentales

sont réduites ou qui ne disposent pas des

connaissances suffisantes, à condition qu'ils

soient encadrés ou aient été formés de façon

façon sûre et en comprenant les dangers qui

y Sont liés. Les enfants ne doivent pas jouer

avec l'appareil. L'entretien et le nettoyage

ne doivent pas être effectués par les enfants

Ne jamais toucher l'appareil si l'on est pieds nus et si les

mains sont mouillées ou humides.

Ne jamais tirer sur le câble pour débrancher la fiche de la

Ne pas ouvrir le tiroir à produits lessiviels si la machine

Ne pas toucher à l'eau de vidange, elle peut atteindre

des températures très élevées.

Ne pas forcer pour ouvrir le hublot: le verrouillage de

sécurité qui protège contre les ouvertures accidentelles

pourrait s'endommager.

+ Veiller à ce que les enfants ne s’approchent pas de l'appareil pendant son fonctionnement.

+ Pendant le lavage, le hublot a tendance à se réchauffer.

+ Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne

jamais le déplacer tout seul car il est très lourd.

+ Avant d'introduire le linge, s'assurer que le tambour est bien vide.

- Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

+ La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la

‘’poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Touche DÉPART DIFFÉRÉ {): appuyer pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l'écran.

Touche VERROU TOUCHES: pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le voyant allumé indique que le bandeau de commandes est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes (exception faite de la touche ON/OFF), surtout s’il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes.

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est

équipée d’un système d'extinction automatique (veille) activé après 30 environ minutes d'inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée.

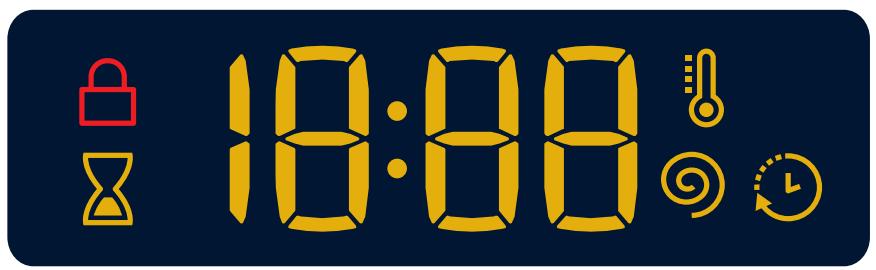

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d'essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné.

Voyant HUBLOT VERROUILLÉ

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”.

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Sélectionner à l'aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran

6. PERSONNALISER LE CYCLE DE LAVAGE.

Appuyer sur les touches correspondantes :

Modifier la température et/ou l’essorage.

L'appareil affiche automatiquement la température

et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme choisi. Par pression sur la touche Û on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche

peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Exception: lors de la sélection du programme 4 la température peut être augmentée jusqu'à 90°.

Sélectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est activée, le symbole [O) s'éclaire sur l'écran.

Pour supprimer le départ différé, appuyer sur la touche jusqu'à ce que l'écran affiche “OFF”.

Programmer l'intensité de lavage désirée.

L'option 1,% permet d'optimiser le lavage selon le degré de salissure des tissus et l'intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale, (cette sélection

n’est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicat»).

Pour du linge très sale, appuyer sur la touche + jusqu'à ce que le niveau «intensif» soit atteint. Ce niveau permet d'obtenir un lavage très performant car

à ne pas dépasser le niveau «max» indiqué sur le pivot central (voir figure page 10).

Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche + jusqu'à ce que le niveau «Délicat> soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Modifier les caractéristiques du cycle.

+ Appuyer sur la touche pour activer l'option ; le voyant correspondant à la touche s'allume.

+ Appuyer une nouvelle fois sur la touche pour désactiver l'option; le voyant s'éteint.

! Si l'option sélectionnée est incompatible avec le

programme sélectionné, le voyant se met à clignoter et

l'option n'est pas activée.

! Les options permettent de modifier le chargement

conseillé et/ou la durée du cycle de lavage.

. DEMARRER LE PROGRAMME. Appuyer sur la

touche MARCHE/PAUSE. Le voyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole

HUBLOT VERROUILLÉ À allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE passe à l'orange et clignote lentement); sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MARCHE/ PAUSE; si le symbole HUBLOT VERROUILLÉ A est éteint, on peut ouvrir le hublot (3 minutes environ). Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE:

. FIN DU PROGRAMME. Elle est signalée par

l'inscription “END” qui s'affiche à l'écran ; quand le symbole HUBLOT VERROUILLÉ À s'éteint, on peut ouvrir le hublot (3 minutes environ). Ouvrir le hublot, vider le lave-linge et éteindre l'appareil.

Une pression prolongée sur la touche (D permet d'annuler un cycle déjà lancé. Le cycle est interrompu et l'appareil s'éteint.

1) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 4 et une température de 60°C.

Ce cycle convient au lavage d'une charge de coton normalement sale et c'est le plus performant en termes de consommation d'eau et d'énergie, l'utiliser pour du linge lavable à 60°C. La température effective de lavage peut aifférer de la température indiquée.

2) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 5 et une température de 40°C.

Ce cycle convient au lavage d'une charge de coton normalement sale et c'est le plus performant en termes de consommation d'eau et d'énergie, l'utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée.

8) À 60°C la fonction “Prélavage" ne peut pas être sélectionnée.

Pour tous les instituts qui effectuent ces tests :

2) Programme coton long: sélectionner le programme 5 et une température de 40°C. 4) Programme synthétique long: sélectionner le programme 6 et une température de 40°C.

! Si l'option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l'option n'est pas activée.

Utiliser des lessives en poudre pour du linge en

coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C.

{Respecter les indications figurant sur le paquet de lessive.

{Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

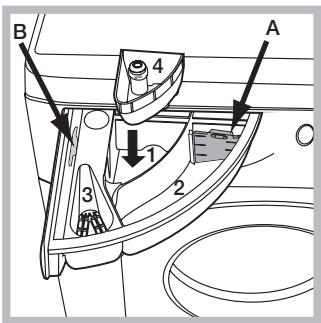

Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas présent.

< Trier correctement le linge d'après:

- le type de textile / le symbole sur l'étiquette - les couleurs: séparer le linge coloré du blanc. + Vider les poches et contrôler les boutons. - Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d'oreiller 150-200 g A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d'utiliser de

la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux.

Anti-taches Rapide: ce programme été conçu pour laver les vêtements aux taches les plus coriaces en une heure. Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

Blanc: utiliser ce cycle de lavage 3 pour le linge blanc. Ce programme est conçu pour préserver l'éclat du blanc au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la lessive en poudre.

Anti-allergie Plus: utiliser le programme 7 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Anti-allergie Délicat: cycle étudié pour le linge en coton et autres tissus résistants, qui garantit l’élimination du pollen et des poils de chien et chat dès 40°.

Laine - Woolmark Apparel Care - Green:

Pour le lavage d'articles en soie et de rideaux, sélectionner le cycle 10 et programmer le niveau «Délicat» de l'option WF.

Ilest recommandé de mettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats

Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats.

Les cycles de lavage Eco

Les cycles Eco garantissent une économie d'énergie car ils permettent d'obtenir les meilleurs résultats de lavage sans besoin de chauffer l’eau. L'action mécanique (utilisation de l'eau + phases de lavage) est optimisée afin de compenser l’action thermique. L'avantage pour vous : alléger vos factures d’eau et d'électricité. Et un geste de plus pour l'environnement! Vous pouvez utiliser ces nouveaux programmes Eco (12 Eco Coton, 13 Eco Synthétique, et

14 Eco Rapide) pour tous types de textile et toute charge de linge, peu ou moyennement sale. Pour optimiser les résultats de lavage avec les programmes Eco, nous vous recommandons d'utiliser de la lessive liquide.

Coton Standard 20°C idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d'un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration exces- sive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu'à son essorage. Pour une meilleure réparti- tion de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Il n’y a pas d’arrivée d’eau (l'écran

Le lave-linge a des fuites.

Les voyants des “Options” et de MARCHE/PAUSE clignotent rapidement. L'écran affiche un code d’anomalie (par ex. : F-01,

Il y a un excès de mousse.

Le robinet de l’eau n'est pas ouvert.

Il y a une coupure d’eau.

La pression n’est pas suffisante.

La touche MARCHE/PAUSE n'a pas été enfoncée.

+ _Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “installation”.

+ _L'extrémité du tuyau de vidange est plongée dans l'eau (voir “Installation”.

+ _L'évacuation murale n'a pas d'évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre

la machine et appeler le service Assistance. Si l'appartement est situé en étage

dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le

lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient,

on trouve dans le commerce des soupapes spéciales anti-siphonage.

+ _Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.

+ _Le tuyau de vidange est plié (voir “installation”).

+_ La conduite d'évacuation est bouchée.

+ _Le tambour n'a pas été débloqué comme il faut lors de l'installation du lave-linge

{voir “installation”.

Si l'anomalie persiste, appeler le service d'assistance.

+ _Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu'il y ait l'inscription “pour lave-linge”, “main et machine”, ou autre semblable).

+ _La quantité utilisée est excessive.

e Si ce n'est pas le cas, contacter un Centre de dépannage.

Ne jamais s'adresser à des techniciens non agréés.

[Consommation d'énergie d'un programme coton standard à 60°C et à pleine charge en kWh 2) 1.243 [Consommation d'énergie d'un programme coton standard à 60°C et à demi-charge en kWh 2) 0.913 (Consommation d'énergie d'un programme coton standard à 40°C et à demi-charge en kWh 2) 0.817 Consommation d'energie en mode "off" en W 0.5 Consommation d'energie en mode "on" en W E Consommation d'eau par an en litres 3) 12810 (Classe d'efficacité d'essorage sur une échelle de G (efficacité minimum) à À (efficacité maximum) 5 [Vitesse d'essorage maximum ) 1400 [Taux d'humidité résiduelle (en %) 5) 53.0% Durée du « programme coton standard à 60°C » à pleine charge en minutes 220 Durée du < programme coton standard à 60°C » à demi-charge en minutes 165 Durée du < programme coton standard à 40°C » à demi-charge en minutes 160 Durée du mode laissé en marche en minutes 30 Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW en phase de lavage 5) 56 Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW en phase d'essorage 5) 76 [Encastrable

1] Le programme “coton standard 60°C" pleine et demi-charge et le programme “coton standard 40°C" demi-charge sont les programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette et sur la fiche. ls conviennent pour laver du linge en coton normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau ét d'énergie. La demi-charge correspond à la moitié de la charge nominale.

21 Sur la base de 220 cycles de lavage standard pour les programmes coton à 60°C et à 40°C à pleine et à dem-charge, et de la consommation des modes à faible puissance

La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

%) Sur la base de 220 cycles de lavage standard pour les programmes coton à 80°C et à 40°C à pleine et à demi-charge. La consommation réel d'eau dépend des conditions d'utiisation de l'appareil

4) pour le programme standard à 60°C à pleine ou demi-charge, ou le programme standard à 40°C à demi-charge, la valeur la plus faible des deux étant retenue.

S Atteint avec le programme coton à 60°C à pleine et demi-charge, ou le programme coton à 40°C à demi-charge, la valeur la plus élevée des deux étant retenue.

$) Sur la base des phases de lavage et d'essorage pour le programme coton standard à 60°C à pleine charge.
