MODE D'EMPLOI HES 600 N NOIR FAURE

Pour les apparèils commerciales par la France

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuées par un professionnelnel qualifié.
Votte appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez asi des risques matriel et corporel.
Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si voire appareil est equiped d'un eclairage, debranche l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Consignes de sécurité 4

pour 1'installateur 4

pour l'utilisateur 5

Généralités 6

Version évacuation extérieure 6

Versionrecyclage 6

Utilisation de la hotte 7

Pour une ventilation optimale 7

Entretien 8

Nettoyage 8

Filtre à graisse métallique 8

Filtre a charbon 9

Remplacement de I'ampoule d'éclairage 9

Accessoires 10

En cas d'anomalie de fonctionnement 10

Garantie 11

ServiceAprés-vente 11

a r c t e r i s t i q u e s t e c h i n q u e s . 11

Installation 12

Déballage 12

Montage 12

Branchement electrique 12

Accessoires/Matériel de montage 13

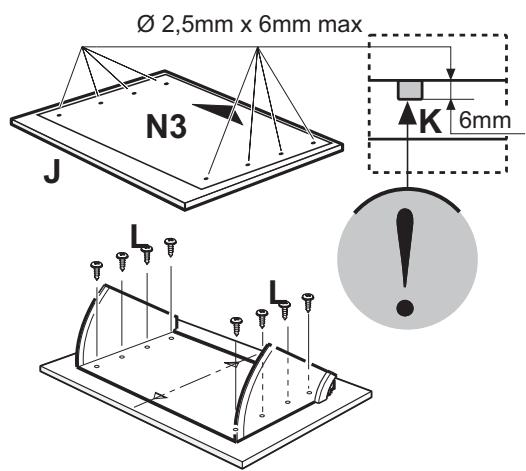

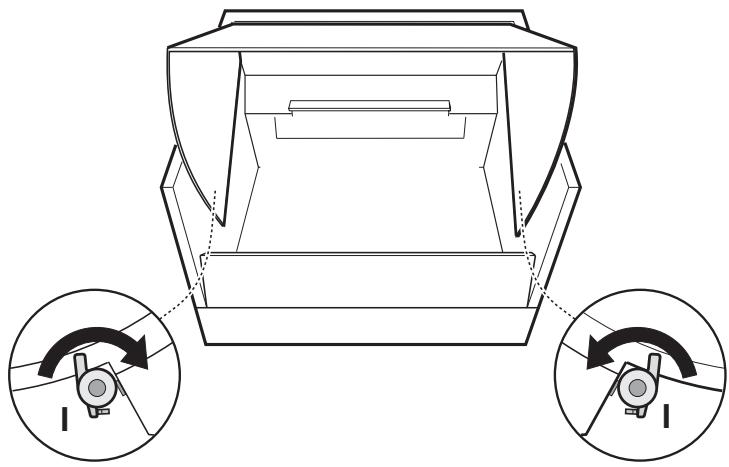

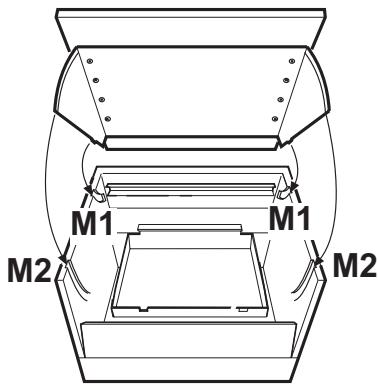

Fixer un panneau à la portière 13

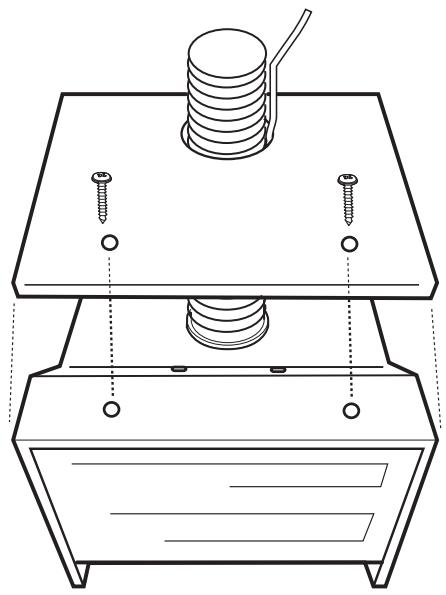

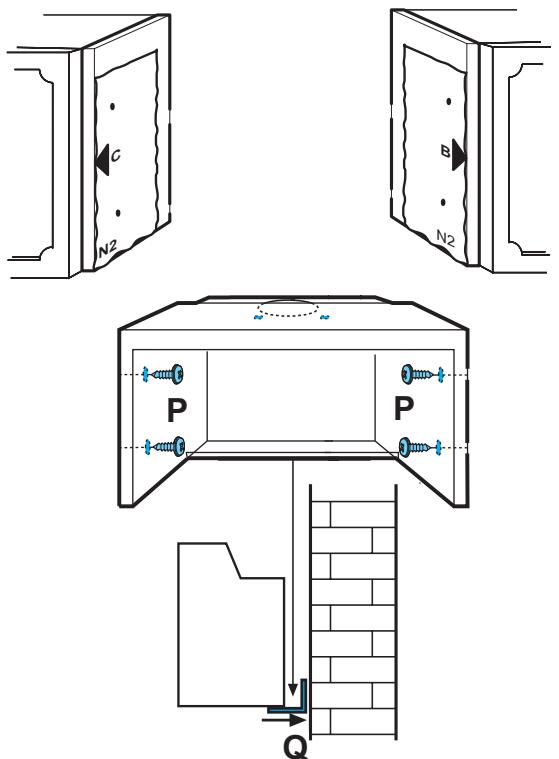

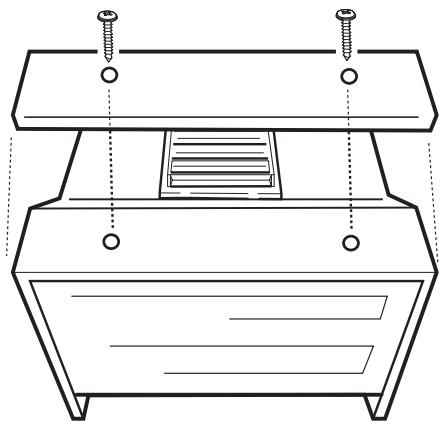

Installer la hotte entre les meubles 14

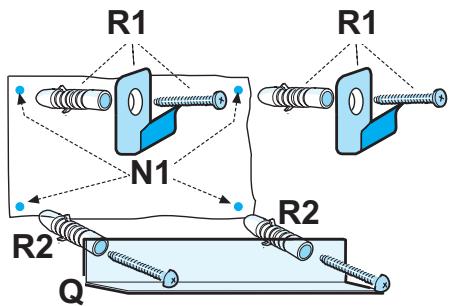

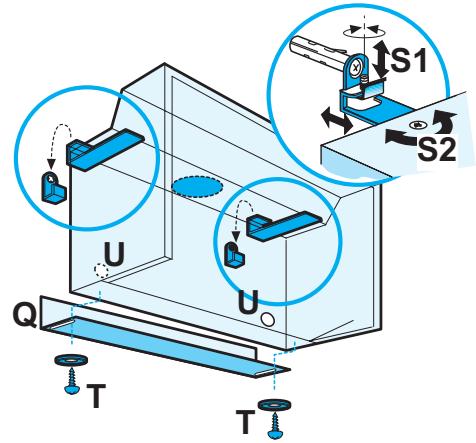

Installer la hotte au mur 15

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

pour l'installateur

• Le tuyau d'évacuation doit partager un diamètre de 120mm en version évacuation.

Attention! Le conduit d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part..

• Lors de l'installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:

Cuisinière électrique

600 mm

Cuisinière à gaz

650 mm

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Verifiez que la tension du réseau correspond à l tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l'air dans la piece où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 ^-5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mecanique contrôle).
  L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur.
• Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'évacuation.
• Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même piece de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poèles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d'appareils reliés à une cheminée et de hottes aspirantes n'est assure que si le local et/ou l'appointement (pièces communicantes) possède

une entrée d'air adaptée d'env. 500 à 600~cm^2 empêchant ainsi une dépression lorsque la hotter est en service.

• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ou-venture d'entrée d'air aussi importante que l'ouverture d'évacuation», le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 cm².
• Le fonctionnement de la hotte en recyclage ne presenteaucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :
  — parcours d'évacuation court et direct
  — nombre de coudes minimal sur les tuyaux
  — pose des tuyaux avec des courbes plutôt que des angles nets
  diamétres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l'ouverture d'évacuation).
• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

pour l'utilisateur

• Il est recommendé de ne jamais laisser les foyers de cuisson sans recipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire attention à la friteuse place sur le plan de cuisson. En effet l'huile pourrait prendre feu à cause d'une surchauffe.

Le risque augmente si l'on utilise de l'huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une auto-inflammation.
• Flamber est strictement interdit sous la hotte.
• Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvre les disjoncteurs).
• Respectez les intervalles de remplacement du filtré et de nettoyage.

Le non respect des consignes d'entretien et de nettoyage peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le contrôle.

• Cet apparéil a été consq pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture apparéil est destiné à l'usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Debranche toujours la hotte avant de procédé à son nettoyage et son entretien.
• Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparêls alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole préSENT sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la recupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version recyclage (filtre/s à charbon actifs monté/s) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.
• Notre apparéil est équipé de 2 filtrés à charbon actifs, de 2 filtrés àGRAISSÉ et de 2 d'ampoules d'éclairage.

Version évacuation extérieure

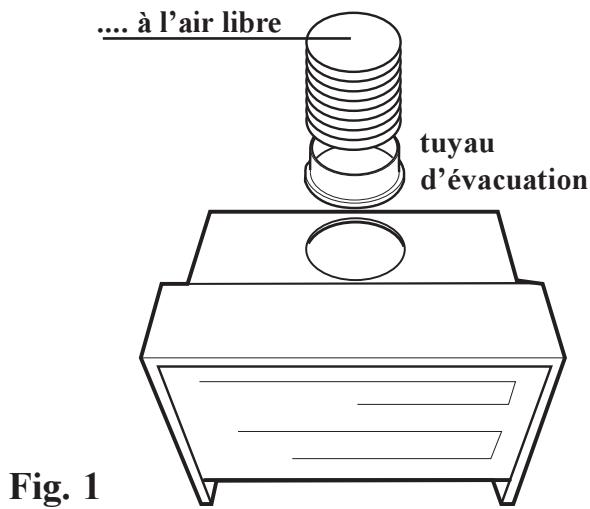

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. Fig. 1.
- Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

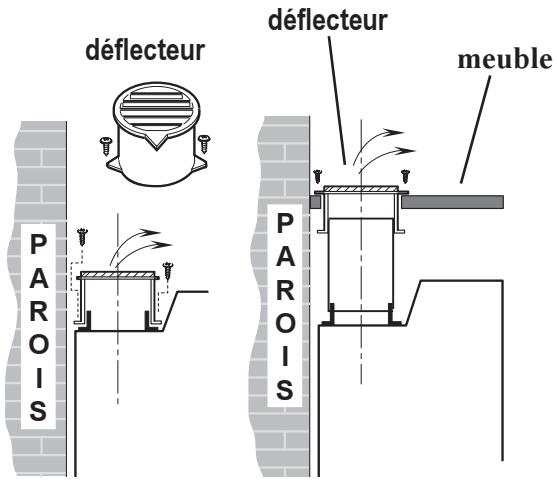

Version recyclage

• L'air est filtré par un filtré à charbon et renvoyé dans la piece.
  Montez le deflecteur pour couvrir la sortie de l'air. Fixez avec 2 vis.
• Si nécessaire, montez un bout de tuyau d'évacuation de diamètre équivalent à la buse suffisamment long pour atteindre le haut du meuble, le déflecteur va ainsi se fixer dans le trou pratique en haut du meuble pour l'évacuation des fumées. L'air décharge ne doit pas être envoyée enver la parois.

g. 1

Fig. 3

Utilisation de la hotte

• La hotte est équipée de vitesse régable. Il est conseilé demettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.

Le bandeau de commandes de la hotte se trouv. sur l'avant de I'appareil.

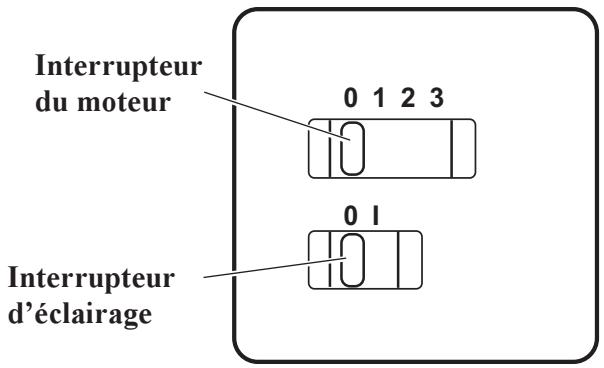

• Interrupteur d'éclairage : Cet interrupteur permet de mettre en fonctionnement ou à l'arrêt l'éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de selectionner et de mettre en fonctionnement ou à l'arrêt les différentes vitesses.

La hotte est, de plus, équipée, dans sa partie droite, sous la glissière inférieure de l'auvent extractible d'un micro-interrupteur.

A l'aide de ce micro-interrupteur, en ouvrant et fermant l'auvent, on peut automatiquementmettre en fonctionnement ou a l'arrêt l'appareil, mais uniquement si la puissance d'aspiration a déjà eté réglee et si l'interrupteur d'éclairage a été place sur I.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d'une piece contiguë.

Fig. 3

Entretien

• Débranche la hotte avant tout entretien.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un dédTangent doux.

N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille du filtré àGRAISE avec un chiffon légarement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtré et de nettoyage. Le non respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtré.

Filtre àGRAISSÉ métallique

• Le filtré à graisse métallique a pour but de piéger les particules de graisse générées durant la cuisson des alimentés et est utilisé aussi bien durant le

fonctionnement en version évacuation qu'en version recyclage.

Le filtré àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

• Ouverture du filtré àGRAISSE métallique

Poussez vers le haut le dispositif d'arrêt du filtré àGRAISSÉ métallique puis retirez-le. Fig. 5.

Nettoyage à la main

• Laissez tremper la cassette du filtré àGRAISSÉ métallique durant env. 1 heures dans de l'eau chaude avec un détergent deux puis rincez à l'eau chaude.

Remettez en place la cassette soigneusement sechée.

Lave-vaisselle

• Placez la cassette du filtré àGRAISE métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas etre gené par le filtré a graisse.

Lavez avec un programme pour vaisselle très sale et une température d'au moins 65^ . Recommencez eventuèlement l'opération. Remettez en place la cassette après séchage.

• Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtré àGRAISSÉ métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à recycler!).

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.
• La responsabilité du constructeur ne peut enaucun cas etre engagee dans le cas d'unendommagement du moteur ou d'incendie liea un entretien néglige ou au non respect desconsignes de sécurité precedemmentmentionnées.

Fig. 5

Filtre à charbon

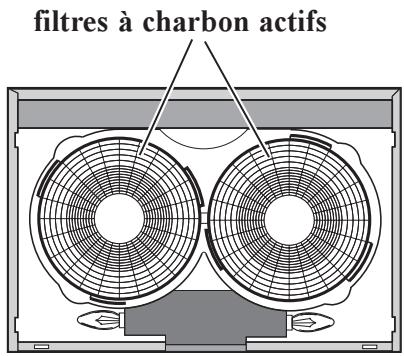

• Le filtré/s à charbon actifs est/sondéjà monté/s.
• Le filtré à charbon est utilisé lorsque la hotter est utilisé en version recyclage.
• Remplacement du filtré à charbon

Le filtré à charbon actif doit généralement être remplaced tous les quatre mois (en fonction des conditions d'utilisation). Ce filtré ne peut être ni lavé ni réutilisé.

Montage - Fig. 7

Enlevez les filtres àGRAisse.

Placez le filtré à charbon comme couverture qui protège le moteur d'aspiration.

Tournez le filtré à charbon dans le sens des aiguilles d'une montre pour le bloquer en position.

Remontez les filtres àGRAisse.

Pour le démontage,procédez dans l'ordre inverse.
- Lors de la commande d'un contrôle de rechange, veuillez préciser la désignation du modele et la referrer du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appléil.
- Vous pouvez commander le filtrer à charbon auprès de votre magasin vendeur.

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.
  Enlevez les filtres à graisse.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Remontez les filtres à graisse.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Avres-Vente.

Fig. 7

Accessoires

Filtre à charbon TYPE 30

Attention!

Deux filtres à charbon sont nécessaires pour cette hotte

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt est effectivement sur une position différente de zéro.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usages (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. • Placez l'interrupteur Marche/Arrêt sur 0. • Attendez. • Remettez l'interrupteur Marche/Arrêt sur une position différente de zéro.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

ServiceAprès-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre apparéil.

Caracteristiques techniques

Modèle	HES 600
Dimensions (en cm):
Hauteur:	40
Largeur:	59,9
Profondeur (avec la portière ouverte):	27 (48)
Puisance moteur :	2 x 140 W
Eclairage:	2 x 40 W
Classe de sécurité électrique:	II
Branchement électrique:	230 V

Nous nous réservons d'apporter toute modification en termes constructifs et chromatiques qui se révélera nécessaire au vu de l'évolution technologique.

Déballage

Vérifiez que la hotter n'est pas endommagée.

Signalez immédiatement tout dégât d'au transport à la personne compétente et tout défaut ou manque au fabricant.

Ne laisses pas trainer le matériel d'emballage pour éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée au mur. Une fois installée, elle doit être à au moins 60~cm des corps de chauffé électriques et 70~cm des brûleurs à gaz et mixtes. Fig. 5.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparêls branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V .

Important

L'installation doit être réalisée conformément aux régles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habilitée, par votre vendeur, ou par le fabricant.

NE PAS RACCORDER L'APPAREIL A LA TERRE.

Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de I'appareil ne devra etre relié à la terre.

Fig. 5

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

Accessoires/Matériel de montage

1 carénage
1 deflecteur
1 bride 120mm
4 chevilles 8mm (pour les fixations au mur)
2 vis 5 × 45 à tête cylindrique (fixation inférieure au mur)
2 vis 5 × 45 à tête évasée (pour les crochets)
2 crochets
1 clé (pour visser les vis avec tête du type TORX).
2 vis 3.5 × 9.5 et 2 rondelles (pour fixer l'entreose à la hotte d'aspiration)
2 vis 2,9× 13 (pour fixer le deflecteur sur le plafond du meuble ou a la hotte)
4 vis 4.5 × 16 (pour fixation latérale)
8 vis 4.5 × 13 (pour fixation d'un panneau en bois sur la portière)

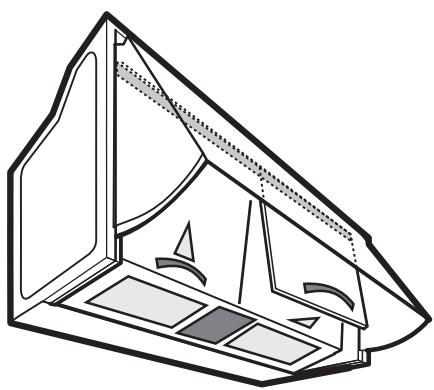

Fixer un panneau à la portière

Enlevez les filtres a graisse.
- Enlever la portiere (en tournant les arrêts I-Fig. 9).
- Placet le gabarit de perçage N3 sur le rétro du panneau (Fig. 10,J- la flèche sur le gabarit doit coïncider avec le bord supérieur du panneau), effectuer des trous aveugles (K-Fig. 10).
- Positionner la portiere sur le rétro du panneau et fixer avec 8 vis (Fig. 10,L).
- Installer la portiere sur la hotte en l'introduisant tout d'abord dans les glissières en haut (Fig. 11-M1), ensuite dans les glissières du bas 11-M2).
- Tourner les arrêts I de manière à bloquer la portière afin d'eviter que la portière de décroche de nouveau. Fig. 9.

Fig. 9

Fig. 10

Fig. 11

Installer la hotte entre les meubles

Utiliser le gabarit de perçage N2, placer le gabarit de manière que le bord antérieur et inférieur du gabarit coincide avec le bord antérieur et inférieur du meuble (meuble à droite - le gabarit doit être placé de façon telle que la lecture B soit visible) - (meuble à gauche - le gabarit doit être place de manière telle que la lecture C soit visible), en positionnant le gabarit, ne pas tener compte des portières des meubles lateraux, forer.
- Fixer la hotte avec 4 vis (Fig. 12 ,P), installer la bride et le tuyau d'évacuation (ou le déflecteur si fourni ou si nécessaire) sur l'orifice de sortie (voir paragraphe "Version évacuation extérieure" "Version recyclage"), monter le carénage (Fig. 12-13,Q) à la hotte avec deux vis et rondelles en plastique (Fig. 13,T).

Attention! Si nécessaire, on peut appliquer et fixer un panneau en bois sur le côte supérieur de la hotte, laisser le passage pour le tuyau d'évacuation (ou pour permettre le recyclage de l'air) et pour le cable électrique. Fig. 13a-b.

Fig. 12

Fig. 13a - Version évacuation extérieure

Fig. 13b - Version recyclage

Installer la hotte au mur

Utiliser le gabarit de perçage N1, forer comme indiqué, fixer deux crochets dans les orifices supérieur ( (Fig. 14,R1) et insérer deux goujons dans les orifices inférieurs (Fig. 14,R2).
Fixer le carénage au mur avec deux vis (Fig. 12-14,Q).
- Accrocher la hotte au mur, régler la position de la hotte (Fig. 14 - vis S1 pour le réglage vertical, vis S2 pour le réglage en profondeur)
- Installer la bride et le tuyau d'évacuation (ou le déflecteur si fourni ou si nécessaire) sur l'orifice de sortie (voir paragraphe "Version évacuation extérieure" "Version recyclage"), fixer la hotte au carénage (Fig. 12-14,Q) avec deux vis et rondelles en plastique (Fig. 14,T).
- Les vis qui fixent le carénage au mur sont accessibles à travers les fentes placées à l'intérieur de la hotte (Fig. 14,U).

Fig. 14
