| Type de produit | Cuisinière électrique |
| Marque | FAURE |
| Modèle | CVC475W |
| Table de cuisson | Vitrocéramique, 4 foyers |
| Foyers avant gauche et arrière droit | 180 mm, 1800 W chacun |
| Foyers avant droit et arrière gauche | 140 mm, 1200 W chacun |
| Four | Électrique, avec gril et tournebroche |
| Nettoyage du four | Catalytique (parois émail poreux) |
| Éclairage intérieur du four | Ampoule 15 W, culot E14, résiste à 300 °C |
| Dimensions (H x L x P) | 860 x 500 x 600 mm |
| Alimentation | 230 V, 50 Hz, raccordement monophasé ou triphasé |
| Classe de protection | Classe 1 |
| Accessoires fournis | Grille, lèchefrite, tournebroche (broche, 2 fourchettes, poignée, support) |
| Thermostat du four | Réglage de 50 à 250 °C |
| Fonctions du four | Cuisson traditionnelle, sole, voûte, gril, tournebroche |
| Nombre de positions des foyers | 12 positions (0 à 12) |
| Sécurité | Voyants de chaleur résiduelle, limiteur de température, arrêt automatique |
| Entretien | Nettoyage manuel de la table avec produit spécial vitrocéramique, nettoyage catalytique du four |
| Poids | Non communiqué |
FOIRE AUX QUESTIONS - CVC475W FAURE
Questions des utilisateurs sur CVC475W FAURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice CVC475W - FAURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CVC475W de la marque FAURE.
MODE D'EMPLOI CVC475W FAURE
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. ! Notre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous évitez ainsi des risques matériel et corporel. ! Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. ! Pendant et après le fonctionnement de l'appareil, le hublot de porte est chaud, les récipients et leur contenu peuvent basculer, et les composants de la table s'échauffent. Tenez les enfants éloignés. Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques matériel et corporel.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.
Sommaire
Avertissements importants 4
Description de l'appareil 8
Utilisation de la cuisine 9
Le four 9
La table de cuisson 15
Conseils d'utilisation 17
Accessoires fournis avec
I'appareil 20
Entretien et nettoyage 21
Remplacement de l'ampoule 24
d'éclairage 24
En cas d'anomalie de
Fonctionnement 25
Garantie 26
Service Après-Vente 26
Caractéristiques techniques 27
Consignes de sécurité 28
Installation 28
Raccordement électrique 29
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la
lecture de votre notice d'utilisation.
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l'environnement
Avertissements importants
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
- Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
- Cette cuisinière est lourde : faites attention lors de son déplacement.
- Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- Si le câble d'alimentation doit être remplacé, le remplacement ne doit être effectué que par un technicien qualifié.
- isinière si cette-ci présente une quelconque anomalie.
Sécurité des enfants
- Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent comme un jouet.
- Éloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous évitez ainsi qu'ils se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un réseau de cuisson ou en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
Utilisation
- Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Avant la première utilisation de votre appareil, faites-le chauffer une fois à vide.
Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
- Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir (si votre appareil en est équipé) ou à proximité de l'appareil.
- Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou coincé dans la porte du four. Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s'enflamment facilement.
- N'utilisez pas de récipients instables ou déformés : ils pourraient se renverser et provoquer des dommages corporels.
- Si votre appareil est équipé d'une l'échefrite, ne l'utilisez pas comme plat à rôtir.
- Pendant l'utilisation du four, la l'échefrite (si votre appareil en est équipé) devient chaude; utilisez des gants de cuisson thermique quand vous la sortez.
- Ne tirez jamais votre appareil par la poignée de la porte du four.
- En plus du(des) accessoires fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).
- Sur la porte ouverte du four:
- ne posez pas de charge lourde,
- assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
- Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
- Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une dépréciation de l'émail. Pour éviter d'endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
- Après l'utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt ». Veillez à ne rien laisser sur la table de cuisson pendant l'utilisation des zones de cuisson (torchons, feuilles d'aluminium, etc.).
- Avant de procéder au nettoyage de votre appareil, vérifiez qu'aucun élément n'est sous tension (toutes les commandes doivent se tr
- lez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections peuvent dégager des odeurs désagréables ou s'inflammer.
- Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
- Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché et complètement refroidi.
- La façade du four est chaude pendant l'utilisation et le nettoyage, éloignez les enfants.
- Le témoin de chaleur résiduelle s'allume pour signaler que les foyers fonctionnent ou qu'ils sont encore chauds. Tenez éloignés les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin.
- Évitez de laisser tomber quoi que ce soit sur la surface vitrocéramique. Un choc ponctuel, comme par exemple la chute d'une salière, peut provoquer une fissure ou une cassure du verre.
- Ne regardez pas fixement les lampes à halogène des foyers de cuisson (si votre appareil en est équipé).
L'utilisation de produits d'entretien non adaptés provoque des éraflures, attaque la surface ou a pour conséquence une décoloration du décor. C'est pourquoi, il est impératif d'utiliser exclusivement un produit d'entretien SPECIAL TABLES VITROCERAMIQUES. N'utilisez également en aucun cas des objets tranchants pour retirer les débordements. Utilisez uniquement un grattoir spécial que vous pourrez vous procurer dans le commerce.
Veuillez lire attentivement ces remarques avant d'utiliser et d'inlocker cet appareil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.
Service
- En cas d'anomalie de fonctionnement, reportez-vous au chapitre « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire sur votre appareil, le vendeur de votre appare référence commerciale et le numéro de produit et de série de votre appareil qui figurent sur la plaque signalétique.
- En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
L'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Si vous procédez à la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le câble d'alimentation au ras de l'appareil.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil, dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

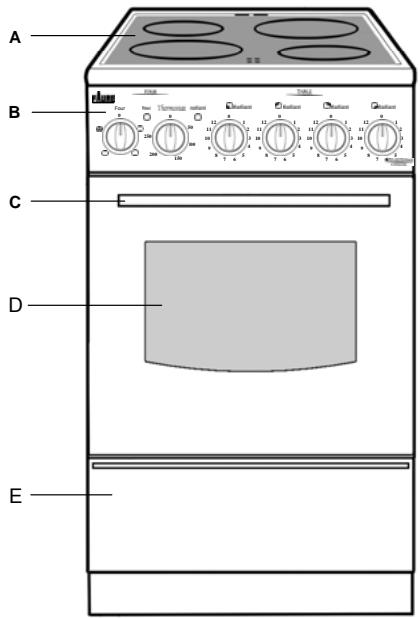

Description de l'appareil
A. Table de cuisson vitrocéramique B. Bandeau de commande C. Poignée de la porte du four D. Porte du four E. Logement de rangement

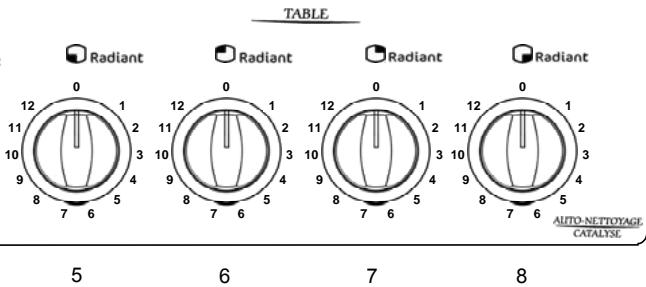

Le bandeau de commande
CVC 475
Four
O O
- Sélecteur de fonctions
- Voyant du thermostat
- Thermostat
- Voyant de fonctionnement
- Manette de commande zone de cuisson avant-gauche
- Manette de commande zone de cuisson arrête-gauche
- Manette de commande zone de cuisson arrête-droite
- Manette de commande zone de cuisson avant-droite
Premier nettoyage
Enlevez les accessoires et lavez-les à l'eau savonneuse en vous assurant de bien les rincer et les essuyer.
Mise en service
Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte. Retirez tout emballage à l'intérieur et à l'extérieur de la cuisine avant son utilisation.
- Enlevez tous les accessoires du four.
- Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se couvrir sur la façade de l'appareil.
- Faites chauffer le four à vide en positionnant le thermostat sur le repère maxi pendant 45 minutes environ afin d'éliminer l'odeur du calorifuge.
La même procédure sera répétée également pour le gril pendant 5-10 minutes.
Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumées.
Utilisation du four
La porte est chaude pendant le fonctionnement du four. Éloignez les jeunes enfants. Lorsque vous ouvrez la porte du four, gardez la distance. Ne la laissez pas retomber, soutenez-la par la poignée jusqu'à ce qu'elle soit complètement ouverte.

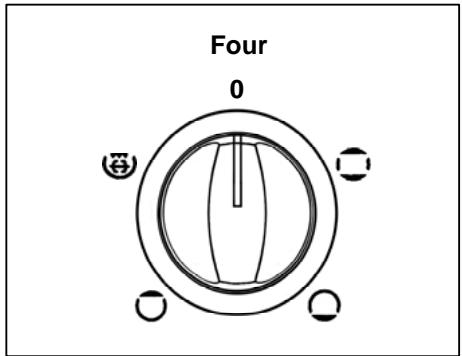

Le sélecteur de fonctions
Le choix du mode de cuisson s'effectue à l'aide de la commande du four. En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez :
Position arrêt Position gril / tournebroche Cuisson par l'élément chauffant inférieur (sole) Cuisson par l'élément chauffant supérieur Cuisson traditionnelle
Positionnez la manette sur l'un de ces symboles pour obtenir la fonction désirée.

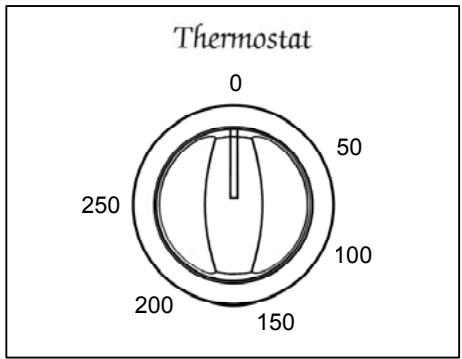

Le thermostat
Le réglage de la température (entre 50 et 250°C) s'effectue en tournant la manette du thermostat dans le sens des aiguilles d'une montre.
Levoyant du thermostat
Il s'éteint lorsque le four atteint la température sélectionnée et il se rallume chaque fois que le thermostat intervient pour stabiliser la température.
Levoyant de fonctionnement
Ce voyant s'allume lorsque la manette correspondant à une zone de cuisson est en fonctionnement.
La cuisson traditionnelle
La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants. Elle convient à toutes les cuissons.
Le préchauffage du four est nécessaire.
Pour les pâtisseries, les gratins, les quiches,...
- Positionnez le sélecteur sur la
position
- Placez le thermostat sur la température désirée.
- Enfournez votre plat.
La cuisson par l'élément chauffant inférieur
La cuisson se fait par l'élément chauffant inférieur. Cette position du thermostat convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits. Le préchauffage du four est nécessaire.
- Positionnez le sélecteur sur la position
- Placez le thermostat sur la température désirée.
- Enfournez votre plat.
La cuisson par l'objet directeur chauffant supérieur
La cuisson se fait par rayonnement. Seul l'objet chauffant supérieur chauffe. Cette position du thermostat convient pour le réchauffage de vos plats préparés à l'avance. Le préchauffage du four n'est pas nécessaire.
- Enfournez votre plat au gradin 3.
- Positionnez le sélecteur sur la position .
- Placez le thermostat sur la température désirée.
La cuisson au grilloir
Les parties accessibles de la cuisine ne peuvent être chaudes lors de l'utilisation du grilloir. Éloignez les jeunes enfants. L'utilisation du grilloir se fait porte fermée et sous votre surveillance. Pendant l'utilisation, la cuisine devient chaude. Évitez de toucher les éléments chauffants de l'intérieur du four.
La position grilloir s'emploie pour griller les pièces de viande (côte de bœuf, côtes de porc,...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc.). Si vous cuisez directement sur la grille (grillades), pensez à glisser la l'échefrite dans un gradin inférieur pour récupérer les jus des grillades.
Les grillades
- Préparez la pierre à griller et placez-la directement sur la grille support de plat.
- Positionnez le sélecteur de fonctions sur la position et le thermostat sur la température 225°C.

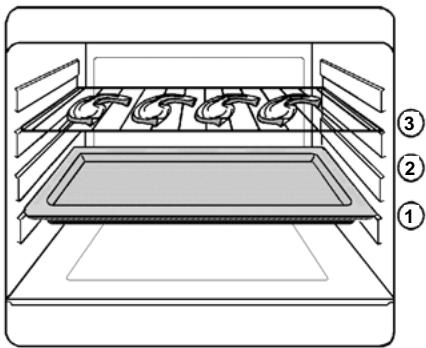

- Glissez la grille support de plat au gradin 1.
- Glissez la grille support de plat au gradin 2 ou 3 suivant l'épaisseur de la pièce à griller.
- Préférez le gradin 3 pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...)
- Préférez le gradin 2 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).
- Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.
- Faites griller la deuxième face.
- Salez en fin de cuisson.
Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.
- Positionnez le selector de fonctions sur la position et le thermostat sur la temperature 225°C
- Placez le plat sur la grille support de plat et glissez l'ensemble à distance convenable du grill.
- Laissez le mets exposé quelques minutes au rayonnement du grill.
Les cuissons au tournebroche
Les parties accessibles de la cuisinière peuvent être chaudes lors de l'utilisation du tournebroche. Éloignez les jeunes enfants. L'utilisation du tournebroche se fait avec la porte fermée et sous votre surveillance. La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisson.

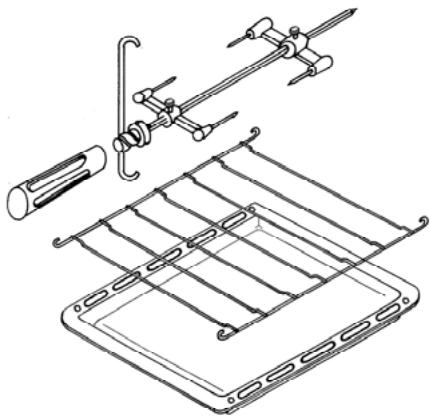

Tournebroche
- Ouvrez la porte du four.
- Fixez la poignée amovible sur la broche.
- Enfilez une fourchette sur la broche puis la pièce à roir en veillant à ce qu'elle soit bien centrée.
- Enfilez ensuite la seconde fourchette et bloquez-les à l'aide des vis.
- Placez la poignée.
- Positionnez le support de broche dans l'orifice situé sur l'encadrement supérieur avant du four.
- Poussez la broche pour engager son extrémité dans le carré d'entraînement du moteur (orifice central situé au fond du four) et posez-la sur le support de broche.
- Gillez la lèchefrite dans un gradin inférieur.
- Retirez la poignée.
- Tournez le sélecteur de fonctions sur la position et le thermostat sur la température 225°C.

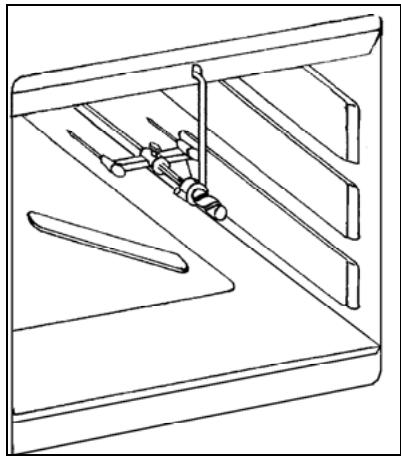

Pour trier la pièce
- Mettez le thermostat et le sélecteur de fonctions sur les positions « arrêt »
- Fixez la poignée amovible sur la broche.
- Sortez la broche du four.
- Utilisez un gant thermique de cuisson pour retirer la l'échéfrite et le support de broche.
Après utilisation du four, assurez-vous que le thermostat et le sélecteur de fonctions se trouvent sur la position « arrêt »
La table de cuisson
Les zones de cuisson rougeoient rapidement après leur mise en fonctionnement. Elles s'éclairent et s'assombrissent au cours de leur utilisation.
Chaque foyer de cuisson est protégé par un limiteur de température qui arrête le fonctionnement du foyer en cas de surchauffe (fonctionnement à vide par exemple).
Le voyant de fonctionnement sur le bandeau de commande s'allume pour signaler que la zone de cuisson est en fonctionnement.

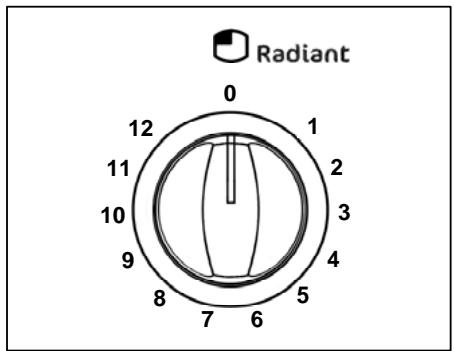

Les manettes des foyers offrent 12 positions de cuisson:
0: Position arrêt
1: Position minimum
12: Position maximum
Pour permettre le fonctionnement de la zone de cuisson, tournez la manette correspondante sur la position désirée.
Cuisson
Ramenez la manette en position « arrêt »

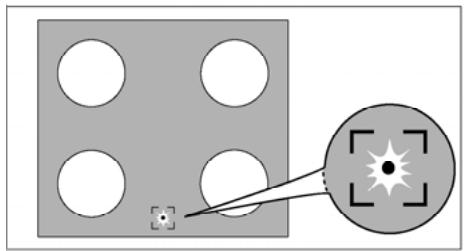

Voyants de chaleur résiduelle
La table de cuisson possède un voyant de chaleur résiduelle (féminin de sécurité).
Ce voyant s'allume dès qu'une zone de cuisson est chaude. Lorsque vous arrêtez une zone, le voyant reste allumé tant que la chaleur dégagée par la zone de cuisson présente un risque de brûlure (même si la zone ne rougeoie pas).
Tenez éloignés les enfants de la baie jusqu'à l'extinction de ce qui borne lumineux.
Veillez à ne pas poser sur la table de cuisson aucun objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc.) ; en cas d'incident, nettoyez immédiatement.
À la suite d'un choc, si votre table est endommagée (éclat, fêlure,...) débranchez votre appareil et appelez le service après-vente de votre magasin vendeur.
Ne faites jamais fonctionner la table de cuisson à vide (sans récipient dessus).
La table de cuisson
Le verre de votre table vitrocéramique est insensible aux variations thermiques, il résiste aux chocs légers. Cependant, il n'est pas incassable. N'utilisez pas la table de cuisson comme plan de travail et évitez la chute de petits objets (flacons d'épices, ustensiles pointus, etc.). - Ne faites jamais chauffer un récipient vide sur la table de cuisson vitrocéramique. - Ne cuisez jamais d'aliments directement sur les zones de cuisson ou dans du papier d'aluminium, ceci pourrait endommager votre table de cuisson de manière définitive. - Ne posez pas de récipients en matière plastique sur les surfaces chaudes. - N'interposez pas de produits ou matériel entre le salarié et la zone de cuisson.
Conseils pratiques
- Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
- Pensez à ramener la manette sur la position "arrêt" avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mijotage).
- Vous pouvez profiter de la chaleur résiduelle de la zone de cuisson pour maintenir des aliments au chaud tant que le témoin est allumé.
Pour prévenir les débordements (lait, huile, sauce,...), positionnez la manette sur un repère plus faible quelques minutes avant l'ébullition. N'emplissez pas trop vos récipients. Nettoyez immédiatement les débordements importants (lait, eau de cuisson du riz ou des pâtes), puis achevez le nettoyage une fois la table tiède ou froide.
Choix des récipients
- Choisissez toujours un récipient proportionné au diamètre de la zone utilisée :
14 à 16 cm de diamètre pour la zone de cuisson arrêté gauche ou avant droit. 18 à 22 cm de diamètre pour la zone de cuisson arrêté droit ou avant gauche.
- Tous les récipients utilisés sur les plaques électriques traditionnelles peuvent être utilisés sur la table vitrocéramique, à condition que leur fond soit parfaitement plat. Évitez les casseroles et faitouts à fond mince en aluminium ou en métal émaillé : le fond risque de se déformer, nuisant ainsi à l'efficacité de la cuisson.
- Les récipients en fonte (cocottes par exemple) conviennent tout à fait à l'utilisation sur la table de cuisson vitrocéramique, mais le fond de ces récipients est souvent rugueux.
- Ne trainez pas les récipients sur la surface de cuisson, soulevez-les pour les manipuler.
- Maintenez propres et secs les fonds des récipients, les salissures incrustées sur le fond peuvent rayer le verre de la table.
- Le matériel des récipients utilisés peut sensiblement influer sur la rapidité de cuisson des aliments. N'hésitez pas à noter vos réglages.
Ne placez jamais de papier aluminium directement au contact avec la sole, cela entraînerait une déterioration de l'email.
- Afin de réaliser des économies d'énergie, nous vous conseillons d'eteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.
- Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous évitez ainsi le gonflement et l'éclatement de la peau. Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
- Ajoutez les matières grasses un peu avant la fin de la cuisson. Laissez le moins de barde possible autour de vos roits pour réduire les projections et obtenir un mets moins riche en graisse.
Choix des récipients
L'épaissur, la conductibilité, la couleur des recipients influencents les résultats culinaires. - Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, CHOISSEZ VOUS RÉCIPIENTS DE MANIÈRE à ce que la préparation crue laisse le tiers supérieur du moule libre. Pour prévenir les projections grassseuses trop importantes, utilisez pour la cuisson des rots, des plats à bords hauts dont les dimensions sont proportionnées à la piece à roir. - Réservez les plats en verre à feu pour vos Gratis et vos soufflés.
Influence des récipients sur les résultats de cuisson au four
L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts.
B. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les recipients avec interieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.
En plus des accessoires fournis avec votre cuisine, nous vous conseillons de n'utiliser des plats, des moules à gâteaux,... résistant à de hautes températures (suivez les instructions des fabricants).
Votre cuisinière est équipée
D'une grille support de plat
Elle permet de poser les plats (rotis, gratins), les moulés à pâtisseries, etc. Votre plat doit être centré sur la grille.
D'un léchefrite
Elle est utilisée pour recueillir le jus des grillades, et pour plat de cuisson.
D'un tournebroche
Il est composé de :
2 fourchettes
1 broche 1 poignée 1 support de broche
Logement de rangement
Le logement doit être utilisé pour y placer les accessoires de la cuisinière qui ne sont pas utilisés.
Pour ouvrir ce logement, soulevez d'abord l'abattant et tournez-le ensuite vers le bas.
Important: N'utilisez jamais ce logement pour y placer des matières inflammables.
N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four. Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt », que l'appareil est complètement refroidi, et retirez la prise de courant. N'employez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir, d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoir pour procéder au nettoyage de votre appareil.
La table de cuisson
Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position « arrêt » et attendez que les zones de cuisson soient froides.
Avant chaque utilisation, nettoyez le plan de cuisson pour éviter la carbonisation des poussières.
Entretien régulier
Après chaque utilisation, passez un papier absorbant ou un chiffon humide en utilisant un produit spécifique à l'entretien de surface vitrocéramique. Rincez soigneusement (même si les instructions sur le détergent préconisent le contraire) et séchez.
Nous proscrivons l'emploi de détergents doux (produit pour la vaisselle, par exemple) qui, s'ils ne sont pas éliminés complètement au rinçage, peuvent avoir un effet corrosif lors d'une future cuisson et provoquer une décoloration de la surface. En cas de débordement, mouillez et laissez détrempier mais ne grattez pas et évitez les produits abrasifs qui risqueraient de rayer et d'endommager le verre.
Enlevez les salissures qui se sont solidifiées (sucre, aliments carbonisés, etc.) avec un racloir spécial pour table vitrocéramique. N'utilisez en aucun cas d'objets tranchants (couteaux, grattoirs, tournevis, etc.) ou de détergents abrasifs ou corrosifs tels que bombes aérosols pour four, détacheurs, dérouilleurs, poudres à recuner et les éponges à face abrasive.
Ne recuisez jamais de salissures, quelle que soit leur nature.
Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matière plastique, les feuilles d'aluminium, le sucre et les produits à forte teneur en sucre.
Entretien périodique
Vous pouvez utiliser du vinaigre pour enlever les traces de calcaire laissées sur la table de cuisson par les débordements d'eau, mais évitez d'en faire couler sur le pourtour de la table: le bandeau de la cuisinière pourrait être endommagé.
Bandeau de commande, manettes, façade, logement de rangement et parois latérales de l'appareil
Utilisez une éponge humide additionnée d’un détergent doux, rincez et séchez.
Le four
La porte du four est chaude pendant le cycle de nettoyage, éloignez les jeunes enfants. N'utilisez pas les zones de cuisson pendant le nettoyage. Principe
Les parois de votre four (sauf la sole et la paroi du fond) sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.
La sole et la paroi du fond sont en émail brillant et lisse au toucher, le nettoyage est « manuel »
Nettoyage catalytique
Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses.
Dans ce cas, à la suite de la cuisson, procédez de la manière suivante :
- Retirez tous les accessoires du four (grille, lechefrite,...),
- Placez le thermostat sur le repère maxi puis laissez chauffer à vide 30 minutes.
- Ensuite, placez le sélecteur sur la position ⑤ puis laissez chauffer pendant 5 minutes.
Si vous réalisez cette operation à partir d'un four froid, comptez 45 minutes de nettoyage.
Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'email catalytique.
N'utilisez jamais d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs qui rendraient l'émail définitivement inefficace.
Les accessoires
Lavez-le(s) à l'eau savonneuse en prenant soin de bien le(s) rincer et de le(s) essuyer.
Démontage de la porte du four
Afin de pouvoir nettoyer facilement le four, il est possible de démonter la porte du four.

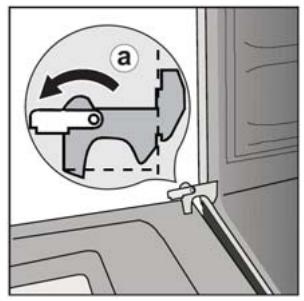

Abaissez la porte du four horizontalement. Relevez les leviers se trouvant sur les deux charnières de la porte vers l'avant jusqu'à ce qu'ils atteignent le butoir (a).

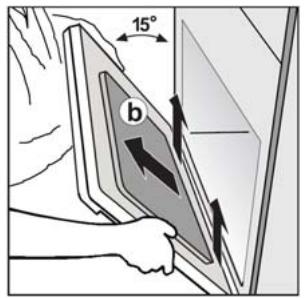

Refermez lentement la porte jusqu'au butoir et levez la porte jusqu'à ce que les charnières sortent de leur emplacement (b).
Montage de la porte du four
Pour remonter la porte du four, veuillez suivre la marche à suivre pour le démontage dans l'ordre inverse.

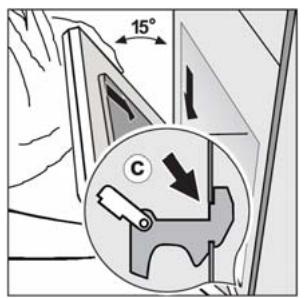

Replacez les charnières de la porte dans leurs orifices (c). Faites attention à ce que les charnières soient bien à leur place.
Ouvrez lentement la porte vers le bas. Si les coins de la porte cognent contre le cadre du bas, les charnières sont alors mal positionnées. Dans ce cas, faites pivoter la porte vers le haut et positionnez à nouveau les charnières.

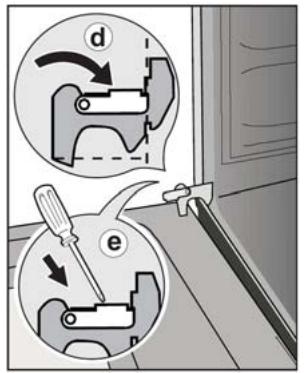

Faites pivoter les leviers à nouveau vers l'arrête (d). Afin que la porte ferme correctement, appuyez sur le levier (e) à l'aide d'un objet (par exemple un tournevis). Sinon, dans le cas d'une mauvaise mise en place, la porte sera bruyante lors de la fermeture.
Vérifiez lentement si la porte fonctionne correctement.
Attention: Lorsque la porte est démontée, ne faites jamais basculer les leviers des charnières de la porte. L'effet du ressort pourrait blesser.
Avant de procéder au
Avant de procéder au remplacement de l'ampoule d'éclairage du four, veillez à ce que toutes les commandes soient sur la position « arrêt ».
Débranche l'alimentation électrique de l'appareil.
Assurez-vous également que l'intérieur du four soit refroidi.

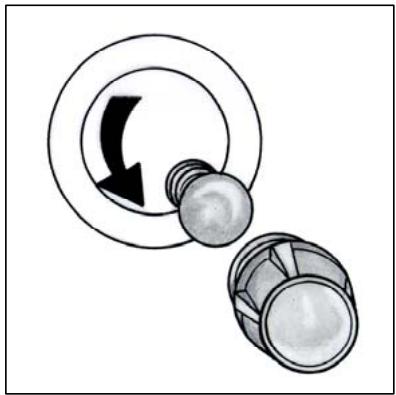

Pour remplacer l'ampoule :
- Dévissez le capuchon protégeant l'ampoule.
- Dévissez l'ampoule.
- Remplacez l'ampoule par un modèle identique apte à supporter des hautes températures (300^) et ayant les caractéristiques suivantes:
Puissance: 15W
Voltage: 230/240V (50Hz)
Culot : E14
- Revissez le capuchon.
- Rebranche l'appareil.
En cas d'anomalie de fonctionnement
Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisine avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.
| Symptômes | Solutions |
| 1. Les zones de cuisson de la table et le four ne fonctionnent pas | Vérifiez que : • l'appareil n'est pas débranché, • il n'y a pas une coupure de courant, • les fusibles sont en bon état. |
| 2. Les résultats de cuisson ne sont pas satisfaisants. | Vérifiez que : • la position de cuisson est adaptée, • la durée de cuisson est adaptée. • la grille est bien positionnée dans le four, • le réseau de cuisson est bien adapté. |
| 3. Le four fume | Vérifiez que : • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives de graisse/jus sur les parois du four. • La position de cuisson sélectionnée est ajustée. |
Si après avoir vérifié ces différents points l'anomalie persiste, contactez notre service après vente en lui donnant les indications suivantes :
- Vos coordonnées
- Détails clairs et concis sur l'anomalie
- Le modèle, numéro de série et de produit de votre cuisinière. Ces indications se trouvent sur la plaque signalétique située dans le coin gauche du châssis avant du four.
- La date d'achat
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Service apres-vente
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente.
PLAQUE Signaletique
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'arrière de votre appareil.
En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.
Caractéristiques techniques
Appareil isolé
Classe 1
| Table de cuisson | Zone de cuisson avant droite | Foyer Ø 140 mm | 1200 W |
| Zone de cuisson arrière droite | Foyer Ø 180 mm | 1800 W | |
| Zone de cuisson avant gauche | Foyer Ø 180 mm | 1800 W | |
| Zone de cuisson arrière gauche | Foyer Ø 140 mm | 1200 W | |
| Four | Four | Électrique | |
| Grilloir | |||
| Eclairage du four | Ampoule 15W type E14 | ||
| Nettoyage | Catalyse | ||
| Accessoires | Grille | ||
| L'échefrite | |||
| Tournebroche | |||
| Logement de rangement | |||
| Dimensions de la cuisinière | Hauteur | 860 mm | |
| Largeur | 500 mm | ||
| Profondeur | 600 mm | ||
Cet appareil est conforme aux Directives
Communautaires suivantes :
90/683; 73/23 (Basse Tension) et modifications
successives,
89/336 (Compatibilité Electromagnétique) et
93/68 (Directives Générales) et modifications
successives.
Consignes de sécurité
- Les parois adjacentes à la cuisinière doivent être soit en matériel résistant à la chaleur, soit revêtues d'un tel matériel.
Vérifiez que :
- La puissance de l'installation est suffisante,
- Les lignes d'alimentation sont en bon état,
- Le diamètre des fils est conforme aux règles d'installation,
- L'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm.
- Cette cuisinière est un appareil du type Y (selon la norme EN60335-2-6).
L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur :
- NF C 15100 Installations électriques à basse tension.

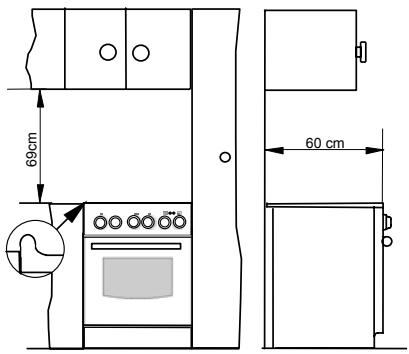

Emplacement
L'emballage et les revêtements en plastique reliés, installez la cuisinière dans un endroit sec et aéré. Elle doit être éloignée des rideaux, papiers, alcohol, essence, etc...).
L'appareil doit être posé sur un sol résistant à la chaleur. N'installez pas l'appareil sur un socle.
Raccordement électrique
Quelque soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur, prescriptions de la norme NF C 15.100 et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur d'une prise multiple, ou d'un raccordement multiple (risque d'incendie).
Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.
La cuisine doit être équipée d'un câble d'alimentationouple avec fiche pour être connectée à une prise secteur et est apte au fonctionnement en 230 V-50 Hz. Utilisez un câble de type H05RR-F d'une section adaptée à la charge.
Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.
Le cable d'alimentation sera positionné de façon à ce qu'aucun point sa température n'excède 50°C à la température ambiant.
Si le cable d'alimentation électrique est endommagé, il ne doit être remplacé que par un technicien qualifié. Ne faites pas passer le cable d'alimentation derrière le four de la cuisine.
DERRIÈRE CUISSINIÈRE
Avant le raccordement vérifie que :
- La prise utilisée pour le raccordement est facilement accessible lorsque la cuisine est installée.
- Les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
- Le câble d'alimentation et les lignes d'alimentation sont en bon état.
- Le diamètre des fils est conforme aux règles d'alimentation.
- L'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente ou pour une installation non conforme à la législation en vigueur.

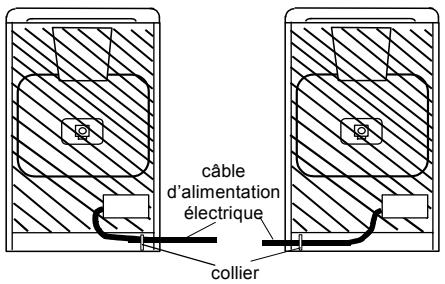

- Dévissez et retirez le capot de protection situé à l'arrière de l'appareil.
- Raccordez le câble d'alimentation à la plaque à bornes de l'appareil d'après les indications de branchement portées dans le tableau ci-dessous.
- Immobilisez-le à l'aide d'un serre-câble.
- Assurez-vous que le branchement effectué à la plaque à bornes est en concordance avec la tension du réseau.
- Remontez et vissez le capot de protection situé à l'arrière de l'appareil.
Tableau n°1
| Tension nominale | 230V / 230V 3~ / 400V 3N~ / 400V 2N~ | |||
| Type de branchament | Monophasé | Triphasé | Triphasé Y 3 ph. + neutre | Diphasé Y 2 ph. + neutre |
| Raccordement du cable sur la plaque à bornes | 1 2 3 4 5 L1 N PE | 1 2 3 4 5 L1 L2 L3 PE | 1 2 3 4 5 L1 L2 L3 N PE | 1 2 3 4 5 L1 L2 N PE |
| Tension au réseau | 230V | 3~ / 230V | 3N~ / 400 V | 2N~ / 400 V |
| Tension des éléments chauffants | 230V | 230V | 230 V | 230 V |
| Capacite du fusible | 20 A | 3 x 20A | 3 x 16 A | 2 x 16 A |
| Section du cable | 3 x 4 mm² | 4 x 4 mm² | 5 x 2,5 mm² | 4 x 2,5 mm² |
| Albania | +35 5 4 261 450 | Rr. Pjeter Bogdani Nr. 7 Tirane |
| Belgique/België/Belgien | +32 2 363 04 44 | Bergensestenweg 719, 1502 Lembeek |
| Česká republika | +420 2 61 12 61 12 | Budějovická 3, Praha 4, 140 21 |
| Danmark | +45 70 11 74 00 | Sjællandsgade 2, 7000 Fredericia |
| Deutschland | +49 180 32 26 622 | Muggenhofer Str. 135, 90429 Nürnberg |
| Eesti | +37 2 66 50 030 | Mustamäe tee 24, 10621 Tallinn |
| España | +34 902 11 63 88 | Carretera M-300, Km. 29,900 Alcalá de Henares Madrid |
| France | www.electrolux.fr | |
| Great Britain | +44 8705 929 929 | Addington Way, Luton, Bedfordshire LU4 9QQ |
| Hellas | +30 23 10 56 19 70 | 4, Limnou Str., 54627 Thessaloniki |
| Hrvatska | +385 1 63 23 338 | Slavonska avenija 3, 10000 Zagreb |
| Ireland | +353 1 40 90 753 | Longmile Road Dublin 12 |
| Italia | +39 (0) 434 558500 | C.so Lino Zanussi, 26 - 33080 Porcia (PN) |
| Latvija | +37 17 84 59 34 | Kr. Barona iela 130/2, LV-1012, Riga |
| Lituania | +370 5 27 80 609 | Verkiu 29, 09108 Vilnius, Lithuania |
| Luxembourg | +35 2 42 43 13 01 | Rue de Bitbourg, 7, L-1273 Hamm |
| Magyarország | +36 1 252 1773 | H-1142 Budapest XIV, Erzsébet királyné útja 87 |
| Nederland | +31 17 24 68 300 | Vennootsweg 1, 2404 CG - Alphen aan den Rijn |
| Norge | +47 81 5 30 222 | Rislokkvn. 2, 0508 Oslo |
| Österreich | +43 18 66 400 | Herzigasse 9, 1230 Wien |
| Polska | +48 22 43 47 300 | ul. Kolejowa 5/7, Warsaw |
| Portugal | +35 12 14 40 39 39 | Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos |
| Romania | +40 21 44 42 581 | B-dul Timisoara 90, S6, Bucharest |
| Schweiz-Suisse-Svizzera | +41 62 88 99 111 | Industriestrasse 10, CH-5506 Mägenwil |
| Slovenija | +38 61 24 25 731 | Tržaška 132, 1000 Ljubljana |
| Slovensko | +421 2 43 33 43 22 | Electrolux Slovakia s.r.o., Electrolux Domáce spotrebíče SK, Seberíniho 1, 821 03 Bratislava |
| Suomi | +35 8 26 22 33 00 | Konepajanranta 4, 28100 Pori |
| Sverige | +46 (0)771 76 76 76 | Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm |
| Türkije | +90 21 22 93 10 25 | Tarlabaşi caddesi no : 35 Taksim İstanbul |
| Rüssenia | +7 095 937 7837 | 129090 Moskva, Олимпийсккий посnéкт, 16, Бц "Олимник" |
Pour tenir nos engagements, nous écoutons les consommateurs
Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.
Après l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info conso
BP 50142-60307 Senlis Cedex
Tel.:0890710344(0,15eTTCmn)
Fax:0344622154
E-MAIL: info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre de Contact Consommateurs
BP 20139-60307 Senlis Cedex
Tél.: 08 92 68 24 33 (0,34 € TTC/mn)
E-MAIL: ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
