Type de produit	Système audio avec enceintes actives (Crystal Surround Air Track)
Marque	Samsung
Modèle	HW-F450
Dimensions (unité principale)	906 x 45 x 70 mm
Dimensions (caisson de basses)	175 x 350 x 295 mm
Poids (unité principale)	1,92 kg
Poids (caisson de basses)	5,4 kg
Puissance de sortie (unité principale)	80 W par canal (4 ohms, THD 10%, 1 kHz)
Puissance de sortie (caisson de basses)	120 W (4 ohms, THD 10%, 70 Hz)
Entrées	1 x optique numérique, 1 x AUX (analogique), 1 x HDMI IN, 1 x USB
Sorties	1 x HDMI OUT (avec ARC), caisson de basses sans fil
Bluetooth	Oui (version non spécifiée, codec SBC)
Formats audio USB	MP3, WMA, AAC, WAV, Ogg, FLAC (taux d'échantillonnage > 16 kHz)
Fonctions sonores	3D Sound Plus (Music/Movie), Effets sonores (Music/News/Drama/Cinema/Sports/Game), Smart Volume, DRC, Audio Sync
Connectivité TV	SoundShare (Bluetooth), Anynet+ (HDMI-CEC), ARC
Fixation murale	Support mural fourni (fixation vissée)
Alimentation	110-240 V~, 50/60 Hz (consulter l'étiquette)
Consommation	Non spécifiée (voir étiquette)
Température de fonctionnement	+5 à +35 °C
Humidité de fonctionnement	10 à 75 %
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher en cas d'orage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente agréé.
Garantie	Standard Samsung (consulter les conditions)

FOIRE AUX QUESTIONS - HW-F450 SAMSUNG

Comment connecter le caisson de basses sans fil ?

Branchez les cordons d'alimentation de l'unité principale et du caisson. Appuyez sur le bouton ID SET à l'arrière du caisson avec un objet pointu pendant 5 secondes (le voyant LINK clignote en bleu). Sur l'unité principale éteinte, maintenez la touche MUTE de la télécommande enfoncée pendant 5 secondes. Allumez l'unité principale. Le caisson se connecte automatiquement.

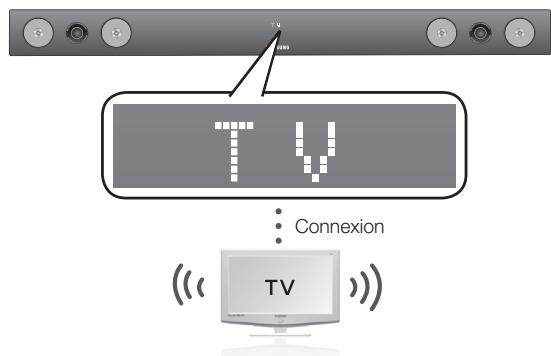

Comment utiliser la fonction SoundShare avec un téléviseur Samsung ?

Allumez le téléviseur et l'ensemble. Activez l'option 'Ajouter nouveau périphérique' dans le menu SoundShare du téléviseur. Passez l'ensemble en mode TV. Sélectionnez '[Samsung] AirTrack' sur le téléviseur et confirmez. La connexion Bluetooth s'établit automatiquement.

Comment passer en mode Bluetooth pour écouter de la musique depuis mon smartphone ?

Appuyez plusieurs fois sur la touche SOURCE de la télécommande jusqu'à afficher 'BT' (Bluetooth). Sur votre smartphone, activez le Bluetooth et sélectionnez '[Samsung] AirTrack' dans la liste. Si un code PIN est demandé, entrez 0000.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type AAA) : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur (portée max. 7 mètres, angle max. 30°). Si le problème persiste, réinitialisez l'ensemble en débranchant puis rebranchant l'alimentation.

Comment monter l'unité principale au mur ?

Utilisez le support mural fourni. Fixez le support au mur avec deux vis adaptées (non fournies) en respectant un écart d'au moins 5 cm sous le téléviseur. Accrochez l'unité sur le support en insérant les goujons dans les fentes jusqu'en butée. Vérifiez la solidité du mur.

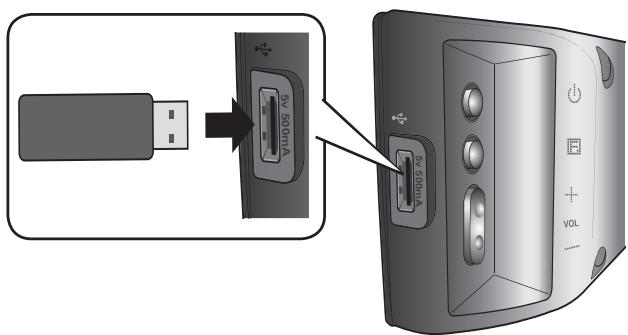

Comment mettre à jour le micrologiciel ?

Téléchargez la mise à jour depuis le site Samsung sur une clé USB au format FAT16 ou FAT32. Branchez la clé sur le port USB de l'unité principale. L'appareil détecte automatiquement la mise à jour. Ne débranchez pas l'alimentation pendant l'opération. Une fois terminée, l'appareil s'éteint.

Pourquoi le son est-il décalé par rapport à l'image ?

Utilisez la fonction AUDIO SYNC de la télécommande. Appuyez sur la touche AUDIO SYNC + ou - pour régler le retard audio entre 0 et 300 ms. Ce réglage est disponible dans les modes HDMI, optique et AUX.

Comment régler le volume du caisson de basses ?

Appuyez sur la touche S/W LEVEL de la télécommande. Utilisez les touches < ou > pour ajuster le niveau (de -6 à +6). Le réglage s'affiche sur l'écran de l'unité principale.

Quels sont les formats audio supportés via USB ?

Les formats supportés sont MP3 (MPEG1/2 Layer 3), WMA, AAC, WAV, OGG et FLAC. Les systèmes de fichiers FAT16 et FAT32 sont compatibles (NTFS non supporté). Les fichiers protégés par DRM ne sont pas lus.

Comment réinitialiser l'ensemble aux paramètres d'usine ?

Éteignez l'appareil. Maintenez enfoncée la touche ▶ (Lecture) de l'unité principale pendant environ 5 secondes jusqu'à ce que 'RESET' apparaisse. Le produit redémarre avec les réglages d'usine.

MODE D'EMPLOI HW-F450 SAMSUNG

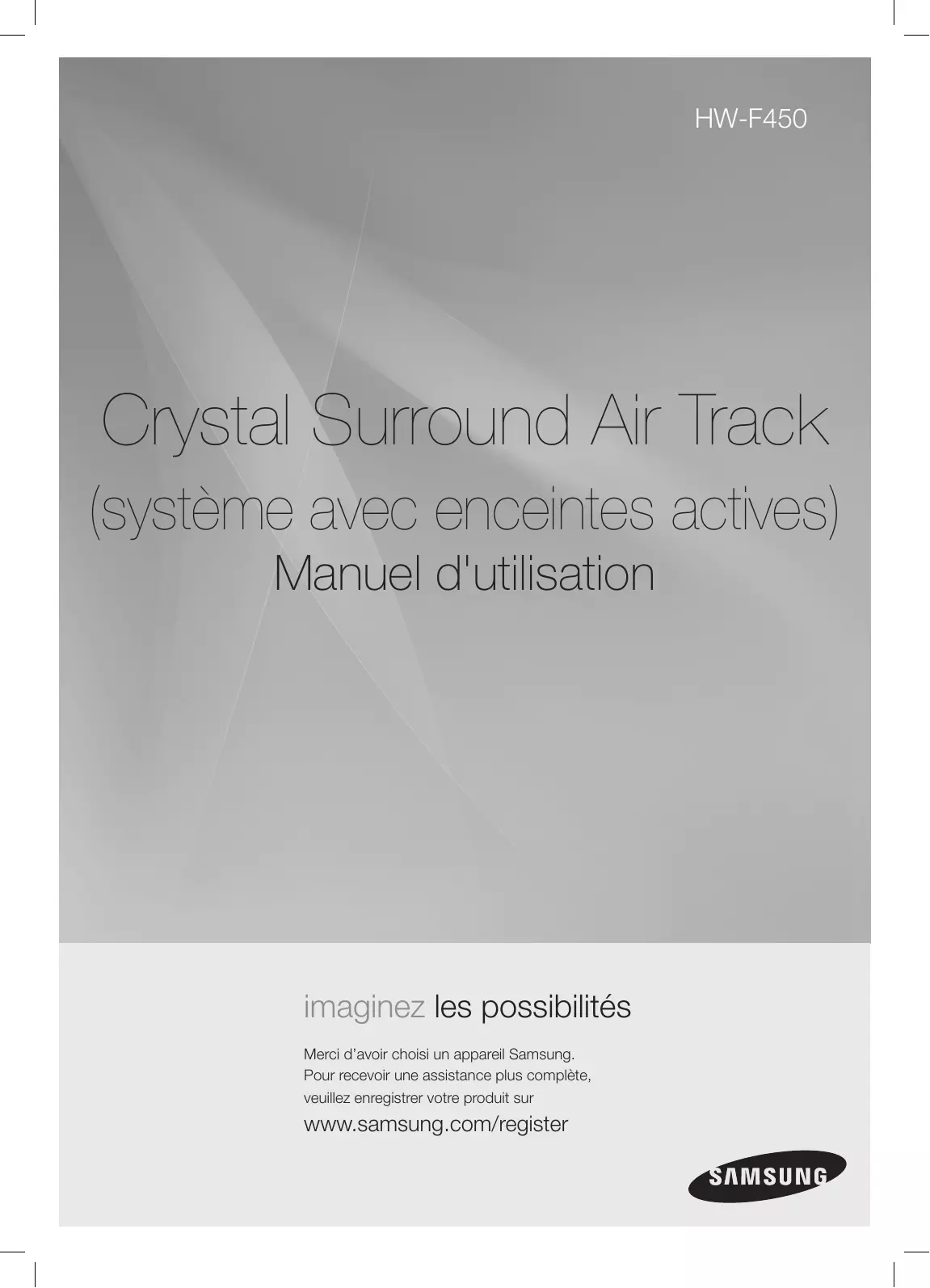

Crystal Surround Air Track (système avec enceintes actives) Manuel d'utilisation

imaginez les possibilités

Merci d'avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

SoundShare

Le SoundShare émet le son du téléviseur sur votre Ensemble Home cinéma (SAT) via une connexion Bluetooth et le son est contrôlé.

HDMI

L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette.

L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur dans l'Ensemble Home cinéma via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

3D SOUND PLUS

La fonctionnalité 3D SOUND PLUS ajoute de la profondeur et de la grandeur au son.

Caisson de basses sans fil

Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses.

En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale.

Mode sonore spécial

Vous avez le choix entre sept modes de sons différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (son original) - selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction

La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne uniquement avec les téléviseurs Samsung)

Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches.

Système avec enceintes actives

Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encombrante.

Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les Home Cinémas classiques.

Prise en charge de la fonction Hôte USB

Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d'en lire les fichiers musicaux à l'aide de la fonction USB HOST du système Home cinéma.

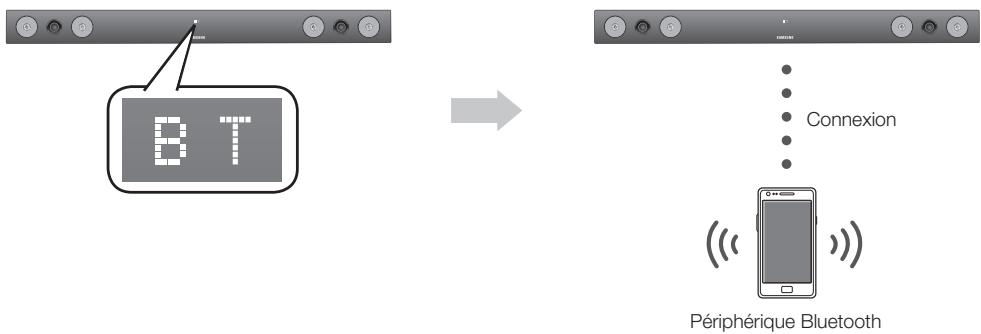

Fonction Bluetooth

Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Home cinéma pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil !

LICENCE

DOLBY

DIGITAL

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

dts

2.0 Channel

Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

HDMI

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

- Pour toute requête et demande concernant les questions sur les sources ouvertes, contactez Samsung via e-mail (oss.request@ samsung.com).

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT : Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

MISE EN GARDE : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

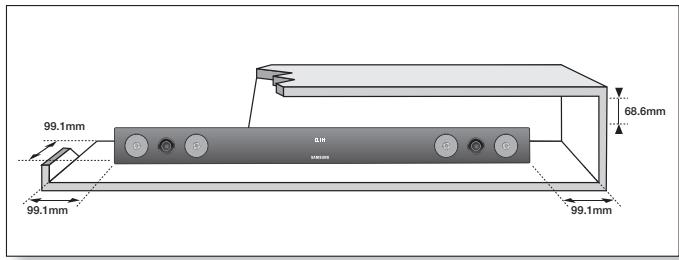

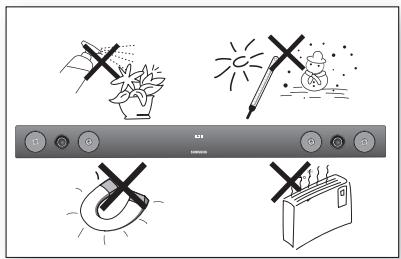

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

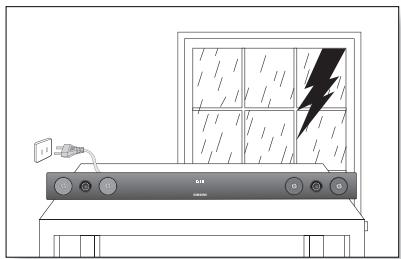

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement.

Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles.

Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

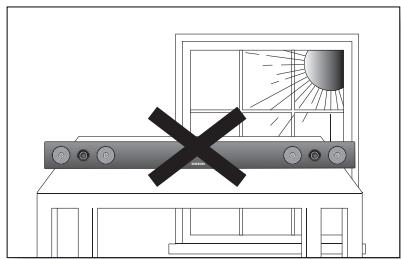

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement.

Ne jetez pas les piles dans votre poubelle habituelle.

CARACTÉRISTIQUES

2

INFORMATIONS RELATIVES À LA SÉCURITÉ

3

DÉMARRAGE

6

DESCRIPTIONS

7

TÉLÉCOMMANDE

8

BRANCHEMENTS

9

FONCTIONS

14

DÉPANNAGE

22

ANNEXE

23

2 Caractéristiques

2 Licence

3 Avertissements

4 Précautions

6 Avant de lire le manuel d'utilisation

6 Contenu

7 Façade/panneau arrière

8 Présentation de la télécommande

9 Installation de la fixation murale

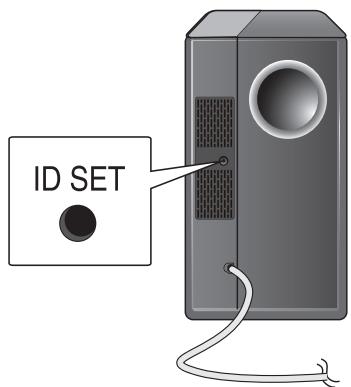

10 Branchement d'un caisson de graves sans fil

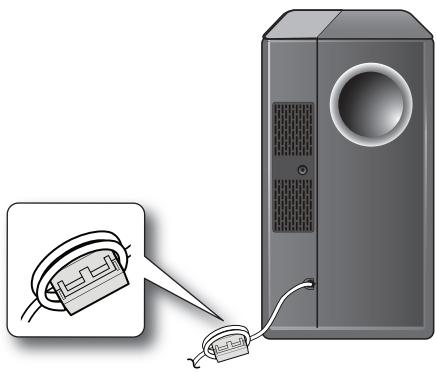

11 Relier le noyau torique en ferrite au cordon d'alimentation du caisson de basse

11 Installation du noyau torique en ferrite sur le caisson de basse

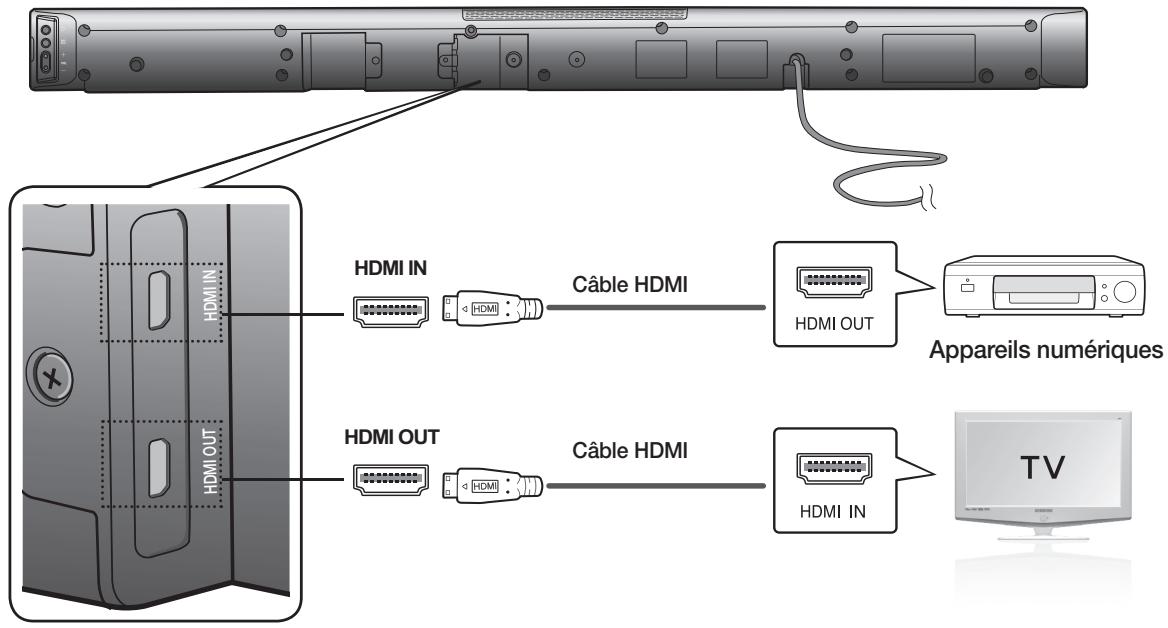

12 Connexion d'un périphérique externe à l'aide d'un câble HDMI

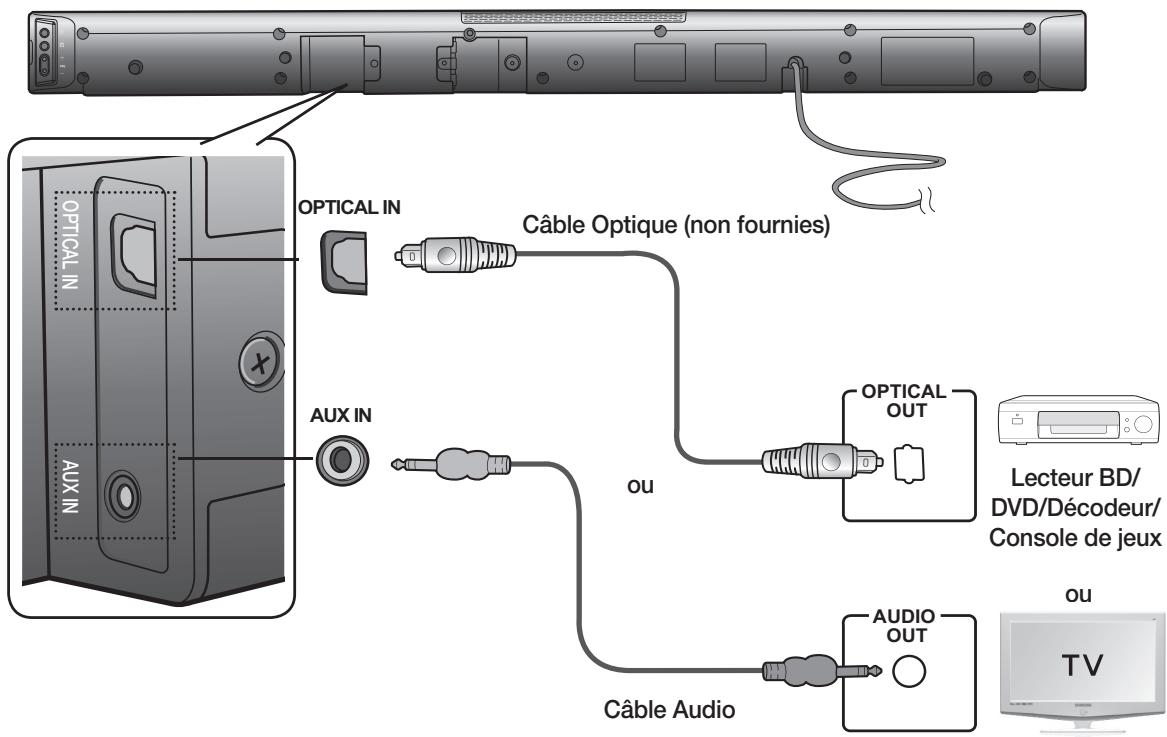

13 Connexion d'un périphérique externe à l'aide d'un câble audio (analogique) ou optique (numérique)

14 Mode d'entrée

14 Bluetooth

16 SoundShare

17 USB

18 Utilisation de la télécommande

21 Mise à jour du logiciel

22 Dépannage

23 Spécifications

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans le présent manuel

Icône	Terme	Définition
	Attention	Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
	Remarque	Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage (Reportez-vous à la page 22)

Copyright

©2013 Samsung Electronics Co., Ltd.

Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

CONTENU

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande/ Piles (type AAA)	Fixation de support mural	Manuel d'utilisation
		(Pour le câble d'alimentation du caisson de basse - x 1)

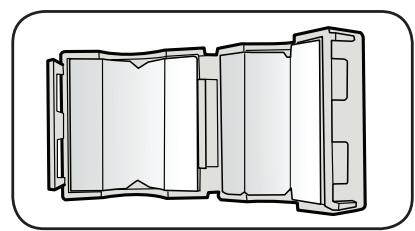

Câble auxiliaire	Câble USB	Noyau torique en ferrite

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
  Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

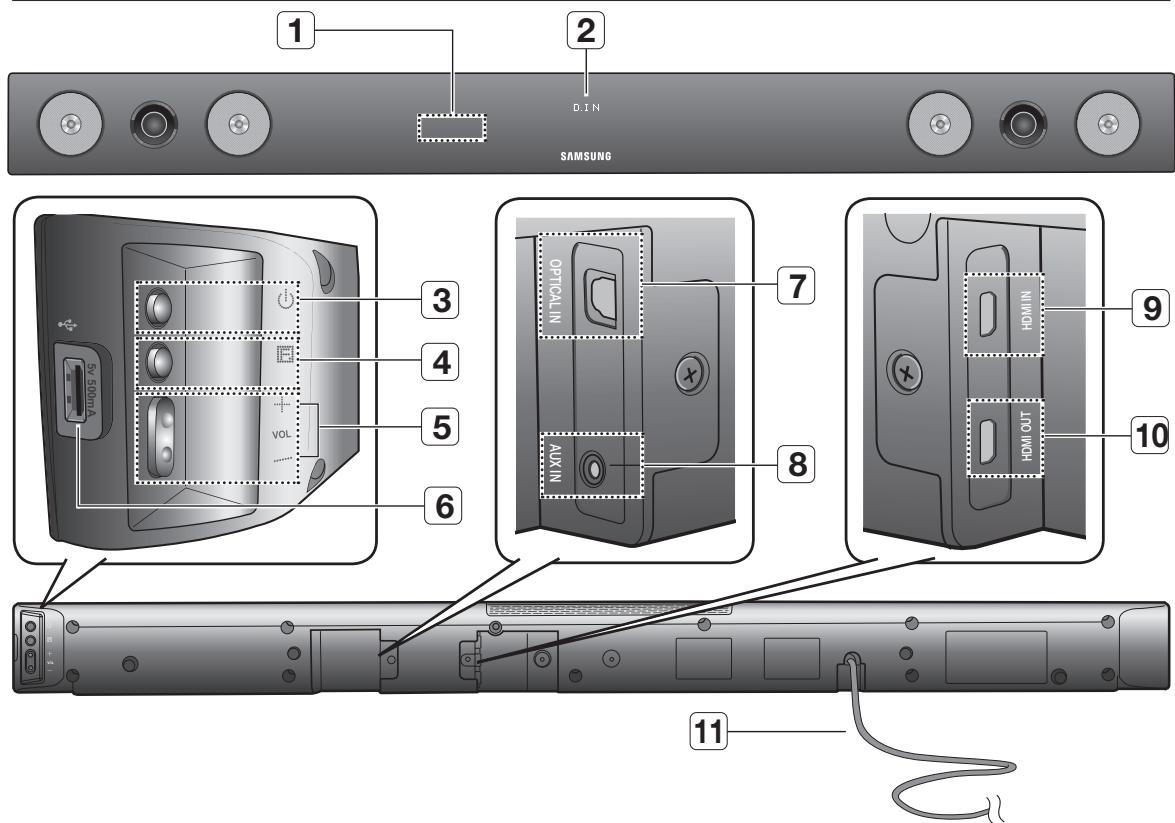

FAÇADE/PANNEAU ARRIÈRE

1 2 D IN SAMSUNG 3 4 5 VOL 6 7 OPTICAL IN AUX IN 8 9 HDMI IN HDMI OUT 10 11

1	CAPTEUR DE LA TÉLÉCOMMANDE	La télécommande n'est opérationnelle que sur les Home cinémas SAMSUNG.
2	AFFICHAGE	Affiche le mode actuellement sélectionné.
3	BOUTON POWER	Permet d'allumer/d'éteindre l'ensemble Home Cinéma.
4	BOUTON DE FONCTIONS	Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB.- Lorsque l'appareil est sous tension, si vous appuyez sur le bouton (☐) pendant plus de 3 secondes, le bouton fonctionne en MUTE (SILENCIEUX). Pour annuler la configuration du bouton MUTE (SILENCIEUX, appuyez à nouveau sur le bouton (☐) pendant plus de 3 secondes.
5	VOLUME +/-	Permet de régler le volume.

6	PORT USB	Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques.
7	ENTRÉE OPTIQUE	Permet la connexion à la sortie (optique) numérique d’un appareil externe.
8	ENTRÉE AUX	Permet la connexion à la sortie analogique d’un périphérique externe.
9	PRISES HDMI	Permet de recevoir simultanément les signaux numériques audio et vidéo à partir d’une source externe à l’aide d’un câble HDMI.
10	PRISE HDMI OUT	Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.
11	CABLE D’ALIMENTATION	Branchez le câble d’alimentation dans la prise murale.

- Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

• Lorsque vous voulez débrancher le câble d'alimentation de la prise murale, saisissez bien la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

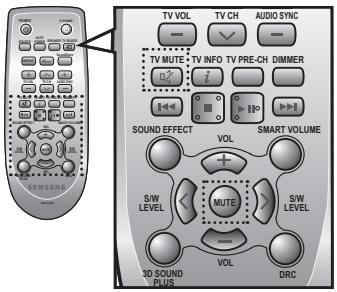

PRÉSENTATION DE LA TÉLÉCOMMANDE

BOUTON POWER

Permet d'allumer/d'éteindre l'ensemble Home Cinéma.

SOURCE

Appuyez pour sélectionner une source SAT connectée. (SAT: Ensemble Home cinéma)

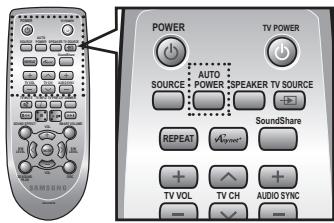

AUTO POWER

Synchronise le système Air Track par la connexion optique via la prise Optique de façon à ce qu'il s'active automatiquement lorsque vous allumez votre téléviseur.

REPEAT

Sélectionnez Répéter le fichier, Tout, Aléatoire.

VOLUME SONORE DU TÉLÉVISEUR

Règle le niveau de volume du téléviseur.

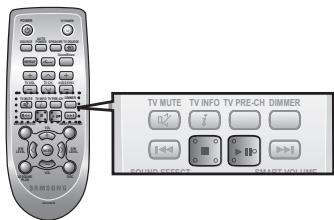

TV MUTE

Permet de couper le son du téléviseur. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

TV INFO, TV PRE-CH

Permet de visionner les informations relatives aux chaînes de télévision. Permet de revenir à la chaîne de télévision précédente.

BOUTON DE COMMANDE

Permet de lire, mettre en pause ou arrêter la lecture d'un fichier musical, ou de rechercher le fichier musical suivant ou précédent.

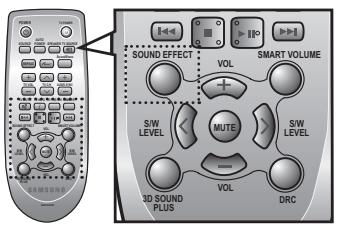

SOUND EFFECT

Permet de sélectionner les Effets sonores: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son original))

3D SOUND PLUS

Cette fonction ajoute de la profondeur et de l'espace au son.

POWER TV POWER SOURCE AUTO POWER SPEAKER TV SOURCE REPEAT Avynet SoundShare + TV VOL TV CH AUDIO SYNC - TV MUTE TV INFO TV PRE-CI DIMMER i SOUND EFFECT SMART VOLUME VOL S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC AH59-02547B

BOUTON TV POWER

Permet d'allumer/d'éteindre le téléviseur Samsung.

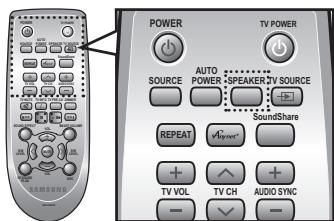

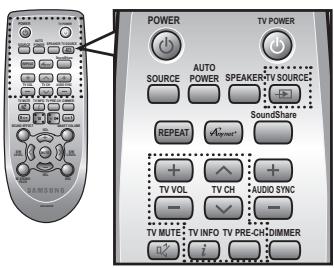

SPEAKER

Ce bouton vous permet de choisir d'écouter le son depuis l'Ensemble Home cinéma ou depuis votre téléviseur. (Cette fonction prend en charge via un câble HDMI.)

TV SOURCE

Appuyez ici pour connecter une source vidéo du téléviseur.

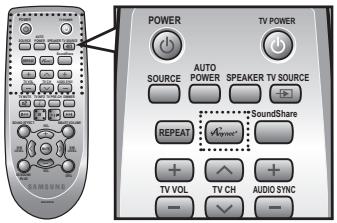

Anynet+, SoundShare

Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l'aide de la télécommande de votre téléviseur Samsung. Le son du téléviseur est émis sur votre enceinte satellite (SAT) via une connexion Bluetooth et le son est contrôlé.

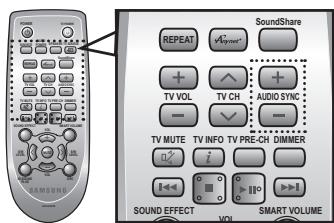

CHAÎNE DE TÉLÉVISION, AUDIO SYNC

Permet de commuter entre les chaînes TV disponibles.

Permet de synchroniser les signaux vidéo et audio lors de la connexion de l'appareil à un téléviseur numérique.

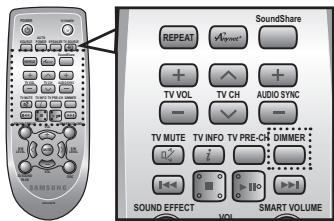

DIMMER

Vous pouvez régler la luminosité de l'affichage.

SMART VOLUME

Contrôle et stabilise le niveau du volume pour éviter toute variation sonore spectaculaire.

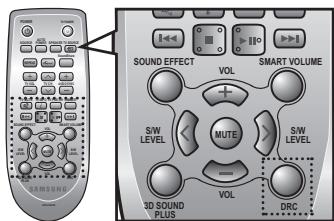

VOLUME, S/W LEVEL

Règle le niveau de volume de l'unité. Règle le niveau du caisson de basses.

DRC

Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous regardez un film à un faible volume sonore la nuit (Standard, MAX, MIN).

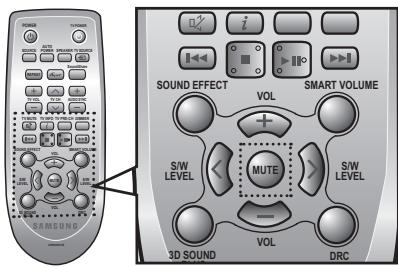

MUTE

Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial.

SAT signifie Surround Air Track (Ensemble Home cinéma) qui est un nom de propriété Samsung.
La télécommande n'est opérationnelle que sur les téléviseurs Samsung.
- Cette télécommande risque de ne pas fonctionner sur tous les téléviseurs. Si vous ne pouvez pas, utilisez le téléviseur via sa télécommande.

Installation des piles dans la télécommande

1. Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2. Insérez deux piles de type AAA. Vérifiez bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartiment.

3. Repositionnez le couvercle. Dans un schéma d'utilisation classique, les piles durent environ un an.

Portée de la Télécommande

La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

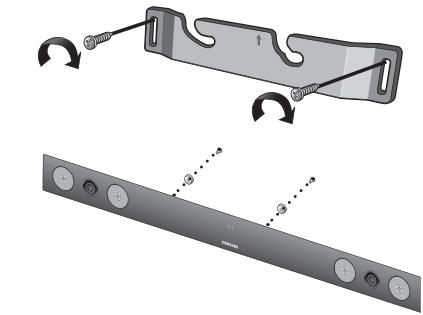

INSTALLATION DE LA FIXATION MURALE

Vous pouvez utiliser le support de fixation mural pour fixer l'unité au mur.

Précautions d'installation

• Procédez à l'installation sur un mur vertical uniquement.
• Pour l'installation, évitez les températures extrêmes et l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou les boulons appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

• Veillez à éteindre et débrancher l'unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

• Placez le support de fixation sur la surface du mur puis fixez-le à l'aide de deux vis (non fournies).
  Si vous suspendez l'appareil en dessous d'un téléviseur, assurez-vous d'installer le support mural de telle sorte que la flèche (↑) soit placée au centre du téléviseur.
  Assurez-vous également que l'appareil est placé à au moins 5 cm (2 pouces) en dessous du téléviseur.

• Contrôlez et alignez les trous à vis à l'arrière de l'UNITÉ PRINCIPALE et fixez les vis des vis du support aux vis.

• Introduisez l'unité dans les fentes correspondantes du support de fixation mural. - Pour une sécurité d'installation optimale, veillez à ce que les goujons descendent jusqu'en butée à l'intérieur des fentes.

• L'installation est terminée.

• Ne vous appuyez sur l'unité montée et protégez celle-ci de tout risque d'impact.
• Fixez fermement l'unité au mur afin qu'elle ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le produit.
• Lorsque l'unité est fixée au mur, veillez à ce qu'un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l'appareil.
• Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.

BRANCHEMENT D'UN CAISSON DE GRAVES SANS FIL

L'ID de lien du caisson de graves est préréglé en usine et l'unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension. Si le témoin (💡) de lien ne s'allume pas à la mise sous tension de l'unité principale et du caisson de graves, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

1. Branchez les cordons d'alimentation de l'unité principale et du caisson de graves dans une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l'arrière du caisson de graves à l'aide d'un petit objet pointu.

- Le témoin STANDBY s'éteint et le témoin LINK (DEL Bleue) clignote rapidement.

ID SET

1. Alors que l'unité principale est hors tension (mode VEILLE), appuyez sur la touche MUTE de la télécommande pendant 5 secondes.
2. Le message ID SET apparaît sur le VFD de l'unité principale.

3. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la DEL bleue du caisson de graves clignote.

4. L'unité principale et le caisson de graves sont à présent liés (connectés).

5. Le témoin de liaison (DEL Bleue) du caisson de braves est allumé.
6. Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 19)

• Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation.
  Si l'unité principale est mise hors tension, le caisson de basses sans fil basculera en mode veille et le témoin STANDBY s'affichera sur l'écran supérieur. Le témoin bleu LINK commencera à clignoter 30 secondes après cela.
• Si un appareil de même fréquence (2.4GHz) se trouve à proximité du système, des interruptions de son pourront se produire en raison des interférences induites.
• La distance de transmission d'une onde radioélectrique est d'environ 10 m, mais elle peut varier en fonction de l'environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l'unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.
• Si l'unité principale n'effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour réessayer la connexion entre l'unité principale et le caisson de graves sans fil.

L'antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l'appareil à l'abri de l'eau et de l'humidité.
Pour un résultat d'écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

RELIER LE NOYAU TORIQUE EN FERRITE AU CORDON D'ALIMENTATION DU CAISSON DE BASSE

Fixez un noyau torique en ferrite au cordon d'alimentation du caisson de basse afin d'empêcher la génération d'interférences RF à partir de signaux radio.

1. Tirez sur la languette de fixation du noyau torique en ferrite pour l'ouvrir.
2. Faites faire deux boucles au câble d'alimentation du caisson de basse.
3. Reliez le noyau torique en ferrite au cordon d'alimentation tel qu'indiqué sur la figure puis appuyez dessus jusqu'à ce qu'il s'enclenche.

Soulevez pour déverrouiller et ouvrir le noyau.

Verrouillez à nouveau.

Faites faire deux boucles au câble d'alimentation. (Commencez l'enroulement à 5-10 cm du commutateur).

CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE HDMI

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

L'interface HDMI élimine les pertes de signal découlant de la conversion analogique, ce qui vous garantit la même qualité sonore vidéo et audio que celle d'un son créé à l'origine en numérique.

HDMI IN Câble HDMI HDMI OUT Appareils numériques HDMI OUT Câble HDMI HDMI IN TV

HDMI IN

Branchez un câble HDMI (non fournies) depuis la prise HDMI IN (ENTRÉE HDMI) située à l'arrière du produit à la prise HDMI OUT (SORTIE HDMI) de vos appareils numériques.

et,

HDMI OUT (HDMI)

- Branchez un câble HDMI depuis la prise HDMI OUT (SORTIE HDMI) située à l'arrière du produit à la prise HDMI IN (ENTRÉE HDMI) de votre téléviseur.

- Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.

HDMI OUT (ARC)

- La fonction ARC permet de transmettre les données audionumériques via le port de sortie HDMI OUT (SORTIE HDMI) (ARC).

Elle ne peut être activée que lorsque le système Air Track est connecté à un téléviseur prenant en charge la fonction ARC.

- La fonction Anynet+ doit être activée.

- La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)

Cette section présente les deux méthodes (numérique et analogique) de connexion de l'unité au téléviseur.

Cet appareil est équipé d'une prise numérique optique et d'une prise analogique audio pour la connexion à un téléviseur.

OPTICAL IN Câble Optique (non fournies) AUX IN OU OPTICAL OUT Lecteur BD/ DVD/Décodeur/ Console de jeux OU AUDIO OUT Câble Audio TV

OPTICAL IN (ENTRÉE OPTIQUE)

Branchez la prise d'entrée numérique de l'unité principale sur la sortie OPTICAL OUT du téléviseur ou de l'appareil source.

ou,

AUX IN (ENTRÉE AUX)

Connectez la prise AUX IN (ENTRÉE AUX) (Audio) de l'unité principale à la prise AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source.

Veillez à respecter les codes couleur.

• Ne branchez pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'aient été effectuées.
• Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

MODE D'ENTRÉE

Vous pouvez sélectionner l'entrée D.IN, AUX, HDMI, BT, TV ou bien l'entrée USB.

Mode d'entrée	Affichage
Entrée Optique numérique	D.IN
Entrée AUX	AUX
Entrée HDMI	HDMI
Mode BLUETOOTH	BT
Mode TV	TV
Mode USB	USB

L'appareil s'éteint automatiquement sous les conditions suivantes:

• MODE BT/TV/USB/HDMI/ARC/D.IN

- S'il n'y a aucun signal audio pendant 20 minutes.

- Mode AUX

• Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble est branché.
• Si le câble AUX n'est pas connecté pendant 20 minutes.

• La fonction ARC est activée en mode D.IN si l'appareil est connecté à un téléviseur prenant en charge cette fonction ARC.
• Pour désactiver la fonction ARC, désactivez Anynet.
  Utilisez le câble fourni si la mémoire flash USB ne peut pas être connectée directement à l'appareil.

BLUETOOTH

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil !

Qu'est-ce que le système Bluetooth ?

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

- Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou de l'Ensemble Home cinéma.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer l'Ensemble Home cinéma et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l'Ensemble Home cinéma et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
• Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

1. Appuyez sur le bouton SOURCE de la télécommande de l'Ensemble Home cinéma pour afficher le message BT (Bluetooth).

- Le message WAIT reste affiché pendant 4 secondes, puis le message BT READY apparaît sur la façade du Home cinéma.

1. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportez-vous pour cela au manuel d'utilisation de ce périphérique.)

2. Sélectionnez le menu des écouteurs stéréo sur le périphérique Bluetooth.

- Vous afficherez la liste des périphériques connectés.

1. Sélectionnez "[Samsung] AirTrack" dans la liste.

- Lorsque l'Ensemble Home cinéma est connecté au périphérique Bluetooth, BT CONNECTED → BT s'affiche sur la façade.

- Si le fait d'associer le périphérique Bluetooth et l'Ensemble Home cinéma a échoué, supprimez le précédent "[Samsung] AirTrack" identifié par le périphérique Bluetooth et faites-lui rechercher l'Ensemble Home cinéma à nouveau.

1. Lisez de la musique sur le périphérique connecté.

- Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système de l'Ensemble Home cinéma.

- En mode BT, les fonctions Play/Repeat/Stop/Next/Prev (Lecture/Répétition/Arrêt/Suivant/Précédent) ne sont pas disponibles.

• Il peut vous être demandé de saisir un code PIN (mot de passe) lors de la connexion du périphérique Bluetooth au Home cinéma. Si la fenêtre de saisie du code PIN apparaît, entrez <0000>.
• Le Home cinéma prend en charge les données SBC (44,1 kHz, 48 kHz).
• La fonctionnalité AVRCP n'est pas prise en charge.
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas effectuer une connexion à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
• Un seul périphérique Bluetooth peut être associé à la fois.
• Une fois l'Ensemble Home cinéma éteint et le périphérique associé déconnecté, l'association ne sera pas restaurée automatiquement. Pour les reconnecter, vous devez associer le périphérique à nouveau.
• La recherche ou la connexion peut ne pas être effectuée correctement par l'Ensemble Home cinéma dans les cas suivants:
• En présence d'un champ électrique puissant autour de l'Ensemble Home cinéma.
• Si plusieurs périphériques Bluetooth sont associés simultanément à l'Ensemble Home cinéma.
• Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements
• Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

Pour déconnecter le périphérique Bluetooth de l'Ensemble Home cinéma

Vous pouvez déconnecter le périphérique Bluetooth de l'Ensemble Home cinéma. (Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.)

• L'Ensemble Home cinéma sera déconnecté.
- Lorsque l'Ensemble Home cinéma est déconnecté du périphérique Bluetooth, le Home cinéma affiche BT DISCONNECTED en façade.

Pour déconnecter l'Ensemble Home cinéma du périphérique Bluetooth

Appuyez sur le bouton (☐) en façade de l'Ensemble Home cinéma pour passer du mode BT (Bluetooth) à un autre mode ou éteindre l'Ensemble Home cinéma.

- Le périphérique Bluetooth attend un certain temps la réponse de l'Ensemble Home cinéma avant de mettre fin à la connexion.

(Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

- Le périphérique actuellement connecté est déconnecté.

• En mode Bluetooth, la connexion sera perdue si la distance entre l'Ensemble Home cinéma et le périphérique Bluetooth dépasse 5 m.
  Si le périphérique Bluetooth est replacé dans la portée conseillée puis est à nouveau connecté après avoir été déconnecté, vous pouvez redémarrer pour rétablir la liaison avec ce périphérique.
  L'Ensemble Home cinéma s'éteint après 20 minutes en état Prêt.

SOUNDSHARE

Cette section explique comment connecter l'Ensemble Home cinéma aux téléviseurs compatibles Bluetooth.

Pour connecter l'Ensemble Home cinéma à un téléviseur Samsung compatible avec le Bluetooth.

TV Connexion TV

Appuyez sur le bouton (☐) pour sélectionner le mode TV, puis branchez le téléviseur sur l'Ensemble Home cinéma.

• L'appareil lit le son du téléviseur lorsqu'il est connecté à celui-ci.
• Si vous passez à un autre mode sauf le mode TV SoundShare ou si vous le désactivez, le son est à nouveau émis par le téléviseur.

Afin que le son du téléviseur soit émis sur le Home cinéma via une connexion Bluetooth, vous devez commencer par apparier votre station avec le téléviseur compatible avec le Bluetooth. Une fois l'appariement terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s'affiche. Maintenez le Home cinéma et le téléviseur à proximité avant l'appariement.

1. Allumez le téléviseur Samsung et le Home cinéma.

- Activez l'option Add New Device (Ajouter nouveau périphérique) dans le menu SoundShare Setting (Réglage SoundShare) du téléviseur.

1. Lorsque vous remplacez le mode du Home cinéma par TV, un message vous demandant si vous souhaitez poursuivre l'appariement Bluetooth s'affiche. Le message "[Samsung] AirTrack" apparaît sur l'écran du téléviseur.

2. Sélectionnez (Oui) sur l'écran du téléviseur. L'appariement avec l'Ensemble Home cinéma est alors terminé.

3. Une fois que l'appariement est établi, lorsque vous remplacez le mode d'entrée par le mode TV, la connexion au téléviseur est établie automatiquement.

4. Le remplacement d'un autre mode par le mode TV de l'Ensemble Home cinéma annule la connexion SoundShare.
5. Si vous voulez annuler l'appariement existant dans l'enceinte satellite (SAT) et apparier votre enceinte satellite à un nouveau téléviseur,

- Appuyez sur le bouton PLAY /PAUSE (LECTURE/PAUSE) de l'Ensemble Home cinéma en mode d'entrée TV pour annuler l'appariement existant. Vous pouvez maintenant l'apparier à un autre téléviseur.

- Vous pouvez contrôler le volume et le mode silencieux en utilisant la télécommande du téléviseur et celle de l'enceinte satellite en mode SoundShare.

• Plage de fonctionnement SoundShare du téléviseur
• portée de l'appariement recommandée : 50 cm maxi.
• portée de fonctionnement recommandée : 5 m maxi.
  Si la distance entre l'Ensemble Home cinéma et le téléviseur Samsung est supérieure à 5 m, la connexion ou le son peut être coupé(e). Le cas échéant, connectez à nouveau au périphérique Bluetooth dans la plage opérationnelle.
• Assurez-vous que le mode SoundShare du téléviseur est activé avant d'utiliser cette fonction.
• Les boutons PLAY (LECTURE), NEXT (SUIVANT), PREV (PRÉCÉDENT), STOP (ARRÊT) ne fonctionnent pas en mode SoundShare.
  ■ Fonction d'activation de la mise en veille du Bluetooth

- Le Home cinéma est mis sous tension automatiquement dès que vous allumez le téléviseur si vous avez connecté le téléviseur et le Home cinéma avec la fonction SoundShare

- Vous pouvez alterner l'activation/la désactivation de cette fonction en appuyant sur la touche source pendant plus de 5 secondes lorsque le Home cinéma est hors tension. Si vous désactivez cette fonction, l'appareil s'éteint automatiquement, mais il ne s'allume pas automatiquement.

- Le SoundShare est pris en charge par les modèles de téléviseur Samsung sortis après 2012. Vérifiez si votre téléviseur prend en charge la fonction. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)

USB

USB

1. Branchez le périphérique USB sur le port USB situé sur le côté de l'appareil.
2. Appuyez plusieurs fois sur le bouton (☐) situé en façade de l'Ensemble Home cinéma jusqu'à ce que le message USB s'affiche.

3. La mention USB apparaît brièvement à l'écran.

4. La connexion à l'Ensemble Home cinéma est terminée.

5. Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 20 minutes.

Avant de connecter un périphérique USB

L'utilisateur doit connaître les points suivants :

• Si le dossier du nom de fichier d'un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur le VFD.
• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.za pohranu.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
• Le système de fichiers NTFS n'est pas pris en charge.

• Connectez un périphérique USB directement au port USB du produit.
  Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples II peut ne pas fonctionner correctement.
• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le périphérique USB lorsqu'il est en cours de lecture.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.
• Les disques durs externes ne sont pas pris en charge.
• Les téléphones mobiles ne sont pas pris en charge.
• Liste de compatibilités

Format	Codec
*.mp3	MPEG 1 Couche 2
	MPEG 1 Couche 3
	MPEG 2 Couche 3
*.wma	Wave_Format_MSAudio1
	Wave_Format_MSAudio2
*.aac	AAC
	AAC-LC
	HE-AAC
*.wav	-
*.Ogg	OGG 1.1.0
*.Flac	FLAC 1.1.0, FLAC 1.2.1

※ Prend en charge les taux d'échantillonnage supérieurs à 16 KHz

UTILISATION DE LA TÉLÉCOMMANDE

Pendant la lecture, appuyez sur les boutons ▶II,■.

• Appuyez à nouveau sur le bouton ▶II pour arrêter temporairement la lecture du fichier.
  Appuyez sur le bouton ▶II pour lire le fichier sélectionné.
• Pour interrompre la lecture, appuyez sur le bouton Arrêt (■) durant la lecture.

Saut en Avant/en Arrière

Pendant la lecture, appuyez sur les boutons ◀◀,▶▶I.

• Lorsqu'il y a plusieurs fichiers et si vous appuyez sur le bouton ▶▶I, le fichier suivant est sélectionné.
• Lorsqu'il y a plusieurs fichiers et si vous appuyez sur le bouton ◀◀, le fichier précédent est sélectionné.

Utilisation de la fonction REPEAT

Répéter la lecture vous permet de lire un fichier de manière répétée, de répéter tout, de lire les fichiers de manière aléatoire ou de désactiver la fonction Repeat.

Appuyez sur le bouton REPEAT.

• REPEAT OFF : permet d'annuler la lecture répétée.
• REPEAT FILE : permet de répéter la lecture d'une plage.
• REPEAT ALL : permet de répéter la lecture de toutes les plages
• REPEAT RANDOM : permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

- Vous pouvez régler la fonction REPEAT durant la lecture de la musique d'un périphérique USB.

TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

Mise en sourdine

Cette fonction se révèle particulièrement utile lorsqu'il vous faut aller ouvrir votre porte d'entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet appareil, appuyez sur le bouton MUTE de la télécommande.
2. Pour couper le son du téléviseur, appuyez sur le bouton TV MUTE (✗) de la télécommande.
3. Appuyez sur MUTE / TV MUTE (メク) de la télécommande à nouveau (ou appuyez sur VOLUME +/-) pour rétablir le son.

Utilisation de la fonction 3D SOUND PLUS

La fonctionnalité 3D Sound Plus permet d'ajouter de la profondeur et de la grandeur au son.

Appuyez sur le bouton 3D SOUND PLUS de la télécommande.

- Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : 3D SOUND PLUS OFF ➔ 3D SOUND PLUS MUSIC ➔ 3D SOUND PLUS MOVIE

- Lorsque vous activez le 3D Sound Plus, les Effets sonores sont automatiquement désactivés.

Utilisation de la fonction SMART VOLUME

Cette fonction contrôle et stabilise le volume en cas de fortes variations sonores lors d'un changement de canal ou d'une transition de scène.

Appuyez sur le bouton SMART VOLUME de la télécommande.

- Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : SMART VOLUME ON ➔ SMART VOLUME OFF

Utilisation des Effets sonores

Vous avez le choix entre sept modes de champs acoustiques différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (Son original) - selon le type de contenu que vous souhaitez.

Appuyez sur le bouton SOUND EFFECT de la télécommande.

- Sélectionnez le mode OFF si vous souhaitez bénéficier du son original.

• Nous vous recommandons de sélectionner un Effet sonore basé sur l'équipement source et votre goût personnel.
• Lorsque vous choisissez les Effets sonores (OFF excepté), le 3D Sound Plus est automatiquement désactivé.

Utilisation de la fonction S/W LEVEL

Vous pouvez contrôler le volume de base à l'aide de la touche S/W Level de la télécommande.

1. Appuyez sur la touche S/W LEVEL de la télécommande.
2. La mention "SW 0" s'affiche.
3. Appuyez sur le bouton < ou > de la touche LEVEL pour augmenter ou baisser le volume du caisson de graves. Vous pouvez effectuer le réglage sur une valeur comprise entre SW -6 et SW +6.

POWER TV POWER SOURCE AUTO POWER SPEAKER TV SOURCE SoundShare REPEAT A100MHz TV VOL TV CH AUDIO SYNC

REPEAT SoundShare TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER i SOUND EFFECT VOL SMART VOLUME

SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC

REPEAT SoundShare TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL SMART VOLUME

POWER TV POWER AUTO SOURCE POWER -SPEAKER TV SOURCE SoundShare REPEAT APROVATE TV VOL TV CH AUDIO SYNC

Utilisation de la fonction AUTO POWER LINK

L'Ensemble Home cinéma est automatiquement activé lorsque vous mettez sous tension le téléviseur ou tout autre périphérique connecté à l'Ensemble Home cinéma à l'aide du câble optique.

Appuyez sur la touche AUTO POWER de la télécommande de cet ensemble.

- La fonction Auto Power Link s'active ou se désactive à chaque fois que vous appuyez sur AUTO POWER.

AUTO POWER LINK	Affichage
ACTIVÉ	POWER LINK ON
DÉSACTIVÉ	POWER LINK OFF

Si le téléviseur ou tout autre appareil relié à l'Ensemble Home cinéma via le câble optique est hors tension et qu'il n'y a aucune entrée numérique, l'unité s'éteindra au bout de 20 minutes.
- Ces fonctions sont disponibles uniquement lorsque Anynet+ (HDMI-CEC) est éteint.

Utilisation de la fonction AUDIO SYNC

Il est possible que la vidéo soit décalée par rapport à l'audio si l'Ensemble Home Cinéma est connecté à un téléviseur numérique.

Si cela se produit, ajustez le temps de retard audio en fonction de la vidéo.

Appuyez sur la touche AUDIO SYNC +/-. de la télécommande de l'unité.

- Vous pouvez utiliser le bouton + , - pour régler le retard audio sur une valeur comprise entre 0 ms et 300 ms.

- En mode USB, en mode TV ou en mode BT, la fonction Audio Sync (Synchr. Audio) peut ne pas fonctionner.

Utilisation de la fonction DRC

Cette fonction permet d'équilibrer la plage sonore allant des sons les plus forts aux plus faibles. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous regardez un film à un faible volume sonore la nuit.

Appuyez sur la touche DRC de la télécommande de l'unité.

- Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : DRC STANDARD → DRC MAX → DRC MIN

Utilisation de la fonction DIMMER

Appuyez sur la touche Dimmer pour régler la luminosité de l'affichage.

Appuyez sur la touche DIMMER de la télécommande de l'unité.

- Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : DIMMER ON → DIMMER OFF

Bouton SPEAKER

Ce bouton vous permet de choisir entre l'écoute depuis votre téléviseur ou depuis l'Ensemble Home cinéma lorsque la connexion est établie via le câble HDMI.

Appuyez sur le bouton SPEAKER de la télécommande de l'appareil.

MODE AUDIO	ENCEINTE	Affichage déroulant	Affichage
ENTREE HDMI	TV	TV SPEAKER	TV SPK
	Home cinéma	AVR SPEAKER	HDMI
ARC	TV	TV SPEAKER	S MUTE
	Home cinéma	AVR SPEAKER	TV ARC

POWER TV POWER SOURCE AUTO POWER SPEAKER TV SOURCE -10 SoundShare REPEAT Power TV VOL TV CH AUDIO SYNC

POWER TV POWER AUTO SOURCE POWER SPEAKER-TV SOURCE SoundShare REPEAT APower* TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER

Utilisation de la fonction Anynet+ (HDMI-CEC)

Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l'aide de la télécommande de votre téléviseur Samsung. La fonction Anynet+ s'active et se désactive chaque fois que vous appuyez sur Anynet+.

1. Connectez le produit à un téléviseur Samsung à l'aide du câble HDMI. (Reportez-vous à la page 12)
2. Activez la fonction Anynet+ sur votre téléviseur et l'Ensemble Home cinéma. (Pour de plus amples renseignements, reportez-vous au manuel d'instructions du téléviseur.)

• Certaines résolutions de sortie HDMI ne sont pas disponibles sur tous les téléviseurs.
• Veuillez vous reporter au guide d'utilisation de votre téléviseur. Veuillez vérifier le logo Annet^+Annet^_Annet^ac (si votre téléviseur est pourvu du logo Annet^+Annet^_Annet^ac , cela signifie qu'il prend en charge la fonction Anynet+).

Utilisation des fonctions du téléviseur (uniquement avec les téléviseurs Samsung)

• Appuyez sur le bouton TV SOURCE situé sur la télécommande pour changer la source d'entrée du téléviseur.
• Appuyez sur le bouton TV INFO de la télécommande pour afficher les informations concernant les chaînes de télévision.
• Appuyez sur le bouton TV CH de la télécommande pour sélectionner la chaîne de télévision.
• Appuyez sur le bouton TV VOL de la télécommande pour augmenter ou réduire le volume sonore.
• Utilisez le bouton TV PRE-CH pour revenir à la chaîne de télévision précédente en mode TV.

• Lorsque vous appuyez sur le bouton SoundShare, le son du téléviseur est transmis à travers le Home cinéma via une connexion Bluetooth. Le Home cinéma contrôle également le volume du son, la qualité du son, etc.
• La télécommande n'est opérationnelle que sur les téléviseurs SAMSUNG.

MISE À JOUR DU LOGICIEL

Samsung peut proposer à l'avenir des mises à niveau pour le micrologiciel du système de l'Ensemble Home cinéma.

Si une mise à niveau est proposée, vous pouvez mettre le micrologiciel à niveau en connectant un périphérique USB, contenant la mise à niveau du micrologiciel, au port USB de votre Ensemble Home cinéma.

Notez qu'en présence de plusieurs fichiers de mise à niveau, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à niveau le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d'assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à niveau.

• Insérez un lecteur USB contenant la mise à niveau du micrologiciel dans le port USB situé à l'arrière de l'unité principale.
• Veillez à ne pas débrancher l'alimentation ni à retirer le lecteur USB lorsque les mises à niveau sont en cours d'exécution. L'unité principale s'éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée. Une fois le logiciel mis à niveau, les paramètres sont réinitialisés sur leur valeur par défaut. Nous vous conseillons de consigner vos réglages par écrit afin de pouvoir facilement les spécifier à nouveau après la mise à niveau.
• Une fois que la mise à niveau de l'appareil est terminée, éteignez-le puis appuyez sur le bouton (■) et maintenez-le enfoncé pendant un moment pour réinitialiser l'appareil.
• En cas d'échec de la mise à niveau du micrologiciel, nous vous recommandons de convertir le périphérique USB au format FAT16 et de réessayer la mise à niveau.
  Pour les besoins de la mise à niveau, ne convertissez jamais les données USB au format NTFS car ce système de fichiers n'est pas pris en charge sur l'appareil.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

Avant de contacter l'assistance, veuillez lire ce qui suit.

Problème	Vérification	Solution
L'ensemble ne s'allume pas.	Le cordon d'alimentation est-il branché dans la prise ?	Branchez la fiche d'alimentation électrique dans la prise murale.
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.	L'air est-il chargé en électricité statique ?	Débranchez la fiche d'alimentation électrique et rebranchez-la.
Aucun son n'est émis.	L'unité est-elle correctement reliée au téléviseur ?La fonction Mute est-elle activée ?Le volume est-il réglé au minimum ?	Branchez-les correctement.Appuyez sur la touche Mute pour annuler cette fonction.Réglez le volume.
Aucune image n'apparaît sur le téléviseur lorsque la fonction est sélectionnée.	Le téléviseur est-il correctement branché ?	Branchez-le correctement.
La télécommande ne fonctionne pas.	Les piles sont-elles usées ?La distance entre la télécommande et l'unité principale est-elle trop importante ?	Remplacez-les.Rapprochez-vous de l'appareil
Le son provenant des canaux gauche/droit est inversé.	L'émission se fait-elle correctement sur les câbles audio de sortie gauche/droit en provenance du téléviseur ?	Vérifiez le canal gauche/droit et connectez-le correctement.
La fonction SoundShare (appariement du téléviseur) a échoué.	Votre téléviseur prend-il en charge le SoundShare ?La version du micrologiciel du téléviseur est-elle la plus récente ?Une erreur s'est-elle produite lors de la connexion ?Réinitialisez le MODE TV et connectez à nouveau.	Le SoundShare est pris en charge par les modèles de téléviseur Samsung sortis après 2012. Vérifiez si votre téléviseur prend en charge la fonction.Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.Contactez le centre d'appels.Appuyez sur le bouton ▶ pendant 5 secondes pour réinitialiser le produit.

SPÉCIFICATIONS

Nom du modèle	HW-F450
GÉNÉRAL	USB		5 V/0,5 A
	Poids	Unité principale	1,92 kg
		Caisson de basses (PS-WF450)	5,4 kg
	Dimensions (L x H x P)	Unité principale	906 x 45 x 70 mm
		Caisson de basses (PS-WF450)	175 x 350 x 295 mm
	Plage de températures en fonctionnement		de + 5 à + 35°C
	Plage d'humidité en fonctionnement		de 10 à 75 %
AMPLIFICATEUR	Puissance de sortie nominale	Unité principale	80W/CH, 4OHM, THD = 10%, 1kHz
		Caisson de basses (PS-WF450)	120W, 4OHM, THD = 10%, 70Hz
	Rapport signal/bruit (entrée analogique)		65 dB
	Séparation (1 kHz)		65 dB

* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).
*: Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour l'alimentation et la consommation d'énergie, reportez-vous à l'étiquette apposée sur l'appareil.

CE

Par la présente, Samsung Electronics déclare que ce Crystal Surround Air Track est conforme avec les exigences essentielles et autres dispositions relatives de la Directive 1999/5/EC.

Vous pouvez visualiser la Déclaration de Conformité via le site Web http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche de l'assistance de l'appareil) puis entrez le nom de modèle.

Cet équipement peut être utilisé dans tous les pays de l'Union Européenne.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Zone	Centre de contact 📞	Site Internet
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
BOSNIA	051 133 1999	www.samsung.com
BULGARIA	07001 33 11, normal tariff	www.samsung.com
CROATIA	062 SAMSUNG (062 726 786)	www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com
	Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8 till 8.2.2013 . From 8.2.2013: Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030-6227 515	www.samsung.com
FRANCE	01 48 63 00 00	www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw. 0180 5 7267864* (*0,14 €/Min. aus dem dt. Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)	www.samsung.com
CYPRUS	8009 4000 only from landline ([phone] from mobile and land line	www.samsung.com
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com
HUNGARY	06-80-SAMSUNG(726-7864)	www.samsung.com

Zone	Centre de contact 📞	Site Internet
ITALIA	800-SAMSUNG(726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
MONTENEGRO	020 405 888	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG(172-678) *lub [phone] **(całkowity koszt połączenia jak za 1 impuls według taryfy operatora)** (koszt połączenia według taryfy operatora)	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
ROMANIA	08008 SAMSUNG (08008 726 7864)TOLL FREE No.	www.samsung.com
SERBIA	[phone](old number still active 0700 7267864)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100	www.samsung.com
LITHUANIA	8-800-77777	www.samsung.com/lt
LATVIA	8000-7267	www.samsung.com/lv
ESTONIA	800-7267	www.samsung.com/ee

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
