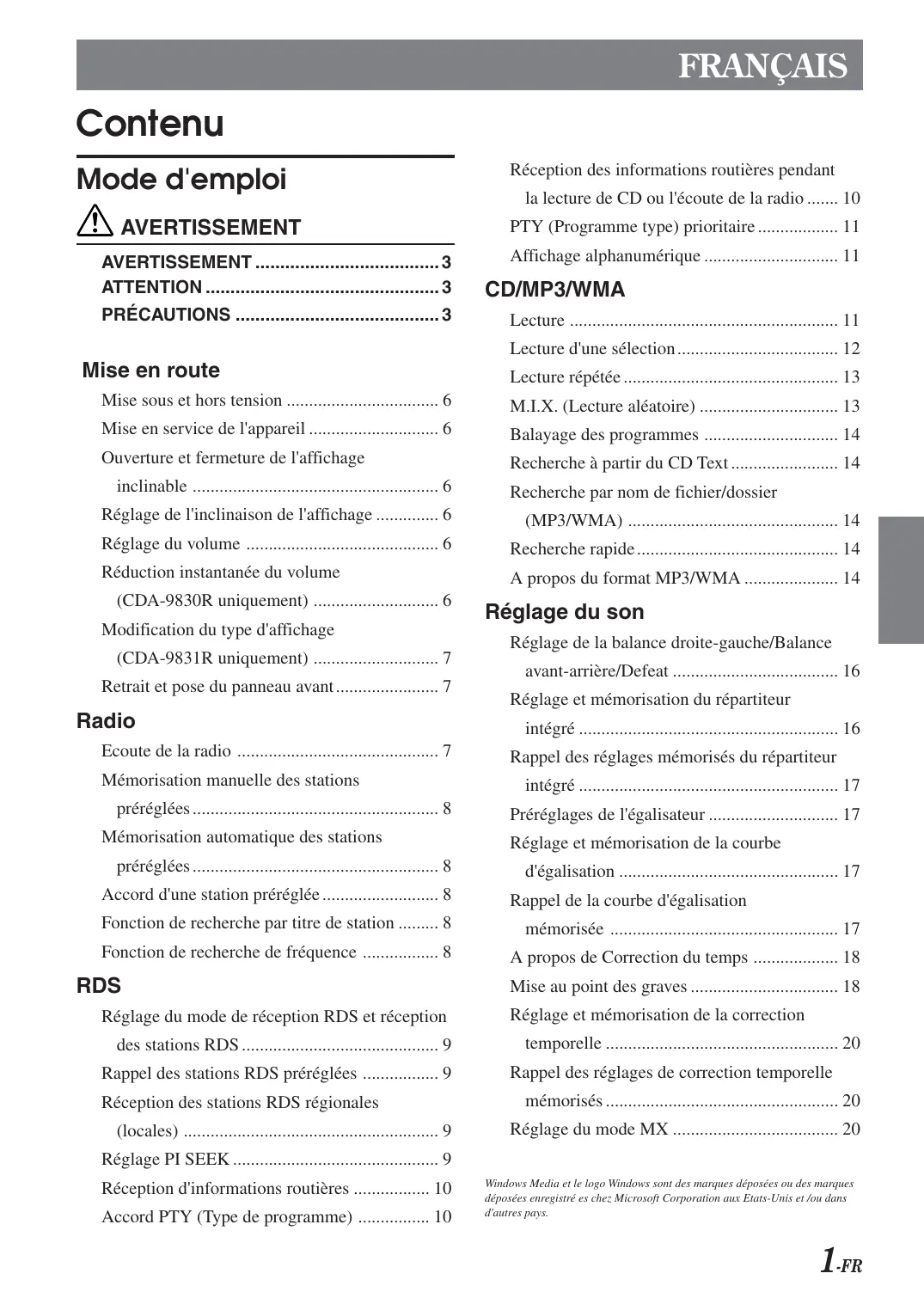

Réglage de la balance droite-gauche/Balance avant-arrière/Defeat 16 Réglage et mémorisation du répartiteur intégré 16 Rappel des réglages mémorisés du répartiteur intégré 17 Préréglages de l'égalisateur 17 Réglage et mémorisation de la courbe d'égalisation 17 Rappel de la courbe d'égalisation
Réglage du mode MX 20
Mise en et hors service du mode d'extinction 22 Réglage de l'illumination multicolore (CDA-9831R uniquement) 22 Changement de la couleur d'éclairage de toutes les touches (CDA-9831R uniquement) 23 Vérification de la version du logiciel 23
Fonctionnement des messages courts (SMS) 27 Raccordement à un amplificateur externe 25 Réglage de la coupure de la tonalité pour les appareils externes 25
(en option) A propos de la liaison MobileHub™ 26 Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.
Alpine en vue de la réparation.
(–), comme indiqué. Une rupture ou une fuite des piles peuvent causer un incendie ou des blessures corporelles.
(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.
Il y a risque d'incendie ou de décharge électrique.
Une surchauffe interne peut se produire et provoquer un incendie.
Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.
Il y a risque de blessures ou de dommages à l'appareil.
Nettoyez régulièrement le produit avec un chiffon doux et sec. En cas de taches tenaces, trempez le chiffon dans l’eau uniquement. Tout autre produit risque de dissoudre la peinture ou d’endommager le plastique.
Assurez-vous que la température intérieure du véhicule est comprise entre +60°C (+140°F) et –10°C (+14°F) avant de mettre l'appareil sous tension.
à ne pas laisser d'empreintes sur la surface. Ne pas coller de ruban adhésif, papier ou étiquette sur le disque. Ne rien écrire sur le disque.
Ne pas tenter de charger plusieurs disques car le lecteur accepte un seul disque à la fois pour la lecture. Insérer le disque avec la face imprimée vers le haut. Le lecteur éjecte automatiquement tout disque incorrectement inséré. Si le lecteur continue à éjecter un disque inséré correctement, appuyer sur l'interrupteur de réinitialisation avec un objet pointu comme un stylo à bille. L'écoute d'un disque sur une route très abîmée peut provoquer des sautes de son mais ne risque pas de rayer le disque ni d'endommager le lecteur.
Des traces de doigts, de poussière ou de saleté sur la surface du disque peuvent provoquer des sautes de son. Essuyer le disque du centre vers la périphérie avec un chiffon doux et propre. Si la surface du disque est vraiment sale, humidifier le chiffon d'une solution détergente neutre avant d'essuyer le disque.
Par mesure de protection, le lecteur CD éjecte automatiquement un disque qui n'est pas inséré correctement ou dont la surface est irrégulière. Si le lecteur éjecte un disque neuf chargé pour la première fois, toucher le contour de l'orifice central et de la périphérie du disque avec le doigt. Si le disque contient des résidus ou des irrégularités, il ne pourra pas être chargé. Pour enlever les résidus, passer un stylo à bille ou autre objet similaire sur le contour de l'orifice central et de la périphérie du disque, puis le réinsérer. Orifice central Cependant, certains de ces accessoires peuvent affecter l'épaisseur et/ou le diamètre du disque. L'utilisation de tels accessoires peut modifier les spécifications du disque et provoquer des erreurs de fonctionnement. Nous déconseillons l'utilisation de tels accessoires avec des disques à reproduire sur les lecteurs CD Alpine.
(résidus) L'utilisation de disques de forme spéciale peut endommager le mécanisme.
N'installez pas le CDA-9831R/CDA-9830R dans un endroit exposé : • • • à l'humidité et à l'eau, à la poussière, à des vibrations excessives.
N'apposez pas d'autocollants ou d'étiquettes sur le disque. Nettoyez le disque lorsqu'il est poussiéreux. Vérifiez que le disque ne comporte pas d'irrégularités. N'utilisez pas d'accessoires pour disques vendus dans le commerce. Ne laissez pas le disque dans la voiture ou dans l'appareil pendant une longue période. N'exposez jamais le disque à la lumière directe du soleil. La chaleur et l'humidité peuvent endommager le CD et vous ne pourrez peut-être plus l'écouter.
• La première fois que l'appareil est mis sous tension, le volume initial commence au niveau 12.
Appuyez sur le commutateur RESET lorsque vous utilisez l'appareil pour la première fois, après avoir installé le changeur de CD, avoir changé la batterie de la voiture, etc.
2 Appuyez sur c. L'affichage inclinable s'ouvre.
• L'angle d'inclinaison que vous avez réglé est enregistré en mémoire. Vous ne devez plus recommencer le réglage lorsque l'appareil est remis sous tension. Attention
Tournez le bouton rotatif jusqu'à ce que vous obteniez le niveau souhaité.
En activant le silencieux, vous réduisez instantanément le niveau de volume de 20 dB.
(silencieux). Le niveau sonore est réduit d'environ 20 dB.
Commandable à distance Le CDA-9831R/CDA-9830R peut être commandé à distance à l'aide d'une télécommande Alpine en option. Pour plus de détails, consultez votre revendeur Alpine. Dirigez l'émetteur de télécommande optionnel vers le capteur de télécommande. Capteur de télécommande
L'affichage inclinable se ferme. • Ne soumettez l'affichage inclinable à aucun choc lorsqu'il est ouvert, car cela pourrait entraîner un mauvais fonctionnement de l'appareil. • L'affichage peut pâlir lorsque la température est basse, ainsi que dans les secondes qui suivent la mise sous tension. La luminosité retrouve ensuite son niveau normal. • Lorsque vous le fermez, l'affichage se bloque sur l'angle d'inclinaison qui a été réglé. Attention
• Fixez soigneusement le panneau avant, en le tenant par les côtés pour éviter d'appuyer sur les touches par inadvertance.
Appuyez sur une des touches de préréglage (1 à 6) sur laquelle vous souhaitez mémoriser la station et maintenez-la enfoncée pendant au moins 2 secondes.
L'affichage indique la gamme, le numéro de préréglage et la fréquence de la station mémorisée. • Vous pouvez mémoriser 30 stations au total (6 stations sur chaque gamme : FM1, FM2, FM3, MW et LW). • Si vous mémorisez une station sur un préréglage qui a déjà été utilisé pour une autre station, cette station sera effacée et remplacée par la nouvelle. • Si l’indicateur "FUNC" s’allume, appuyez sur F pour l’éteindre ; vous pouvez maintenant effectuer votre opération.
écoutiez avant que la mémorisation automatique ne commence.
Le premier titre clignote sur l'affichage.
• Si une station n’a pas de titre, "NO TITLE" s’affiche pendant 2 secondes. • N’importe quelle station de radio peut être recherchée au moyen de la fonction de recherche par titre de station. Les titres de station s’affichent dans l’ordre où ils ont été entrés.
Vous pouvez rechercher une station de radio par sa fréquence.
Vous pouvez rechercher une station de radio par sa fréquence.
2 3 PS Nom de la chaîne de programmes AF Liste des fréquences alternatives TP Programme routière TA Annonces routières PTY Type de programme Réception des stations RDS régionales (locales)
"Réglage PI SEEK" sur cette page), l'appareil recherche de nouveau une station dans la liste PI (Programme Identification). Si aucune station n'est émise dans la région, l'appareil affiche la fréquence de la station préréglée et le numéro de préréglage disparaît. Si le signal de la station régionale (locale) devient trop faible pour être reçu, appuyez sur la même touche de préréglage pour accorder une station d'une autre localité.
à votre station RDS mémorisée.
Appuyez sur F pour que l’indicateur "FUNC" s’allume. Appuyez sur 1/AF pour activer le mode RDS. Appuyez sur F pour activer le mode normal. L’indicateur "FUNC" disparaît.
Quand la diffusion des informations routières est terminée, l'appareil se met automatiquement en mode d'attente.
• Si vous ne voulez pas écouter les informations routières en cours de réception, appuyez brièvement sur T.INFO pour sauter ces informations. Le mode T.INFO reste en service (ON) pour la réception des prochaines informations routières. • Si vous changez le niveau du volume pendant la réception d'informations routières, ce niveau sera mémorisé et la prochaine fois que vous recevrez des informations routières, le volume sera ajusté automatiquement au niveau mémorisé. • Dans le mode T.INFO, seules les stations TP sont sélectionnées lors de l'accord avec SEEK.
Quand les informations routières sont terminées, la lecture de cassette ou la réception radio reprend selon la source écoutée avant la diffusion des informations routières.
Quand le signal TP ne peut plus être reçu, une station d'informations routiéres d'une autre fréquence est automatiquement sélectionnée.
Le type de programme de la station en cours de réception est affiché pendant 5 secondes. Si aucun programme PTY n'est diffusé, "NO PTY" est affiché pendant 5 secondes. Si aucune station RDS n'est reçue, l'affichage indique "NO PTY".
Chaque fois que vous appuyez sur la touche, un type de programme défile sur l'affichage.
Quand un disque est déjà inséré, appuyez sur SOURCE/ POWER pour passer au mode CD. Le mode change à chaque pression sur cette touche.
Des messages diffusés par une station de radio peuvent apparaître sur l'afficheur.
PS (Nom du service de programme) → Texte de radio → TITRE DE STATION → FREQUENCE → PS (Nom du service de programme)
8 ou 9 pour sélectionner le dossier de votre choix.
• Si aucun message n'est diffusé, ou si l'appareil ne peut pas recevoir correctement un message, "NO TEXT" apparaît sur l'afficheur.
Appuyez sur g et maintenez-la enfoncée. Avance jusqu'au début de la piste (fichier) suivante : Appuyez sur f. Recherche rapide vers l'avant : Appuyez sur f et maintenez-la enfoncée.
Ne chargez pas plus d’un disque à la fois. Dans les deux cas, cela pourrait entraîner une défaillance de l’appareil. • Si le CD ne s'éjecte pas, appuyez sur c pendant au moins 2 secondes alors que l'affichage inclinable est ouvert. • Le lecteur CD peut lire des disques contenant des données audio, MP3 et WMA. • Il n’est pas possible de lire sur cet appareil un fichier au format WMA protégé par DRM (Digital Rights Management). • “MP3” s'allume en cours de lecture MP3. • “WMA” s'allume en cours de lecture WMA. • L'affichage des pistes pour la lecture de données audio MP3/WMA correspond aux numéros des fichiers enregistrés sur le disque. • Si le modèle HDA-5460 est raccordé à l’appareil, certaines fonctions (notamment le changement de source, la sélection du fichier par appui des touches haut et bas) peuvent être exécutées sur cet appareil.
Vous pouvez lire des sélections que vous avez préparées sur l'ordinateur. Vous pouvez lire à la fois des sélections MP3 et WMA. Les sélections qui peuvent être lues sur cet appareil porte l'extension de fichier "m3u"/"asx".
En appuyant sur la touche 8 ou 9, vous déplacez les sélections vers le haut ou vers le bas en continu. • Si le disque comporte une sélection et un dossier, la lecture de la sélection précède celle du dossier. • Il est possible de lire jusqu'à 5 sélections. Il n'est pas possible de lire les sélections commençant à partir de la sixième sélection. • Pour créer une sélection, consultez le mode d'emploi du logiciel.
Les numéros des dossiers et fichiers enregistrés dans la sélection sont affichés pendant sa lecture.
Affichage du débit binaire
Appuyez une nouvelle fois sur 4 ( arrêter la lecture répétée.
Pour désactiver la lecture M.I.X., appuyez de nouveau sur 5 (
En mode changeur CD, appuyez sur F pour éclairer l'indicateur "FUNC", puis passez à l'étape ci-dessus dans les 5 secondes suivantes. • Si un changeur CD à 12 disques est raccordé : En mode changeur CD, appuyez deux fois sur F pour éclairer l'indicateur "FUNC", puis passez à l'étape ci-dessus dans les 5 secondes suivantes.
• Si M.I.X. est réglé sur ON pendant la lecture répétée RPT (REPEAT ALL) en mode changeur CD, M.I.X. ne s'applique qu'au disque en cours de lecture.
↓ • Si un changeur CD à 12 disques est raccordé : En mode changeur CD, appuyez deux fois sur F pour éclairer l'indicateur "FUNC", puis passez à l'étape ci-dessus dans les 5 secondes suivantes. • La lecture d'une sélection ne permet pas la lecture M.I.X.
Pour arrêter l'exploration, appuyez sur 6 ( mode de balayage.
• Si un changeur CD à 6 disques ou un changeur CD compatible MP3 est raccordé : En mode changeur CD, appuyez sur F pour éclairer l'indicateur "FUNC", puis passez à l'étape ci-dessus dans les 5 secondes suivantes. • Si un changeur CD à 12 disques est raccordé : En mode changeur CD, appuyez deux fois sur F pour éclairer l’indicateur "FUNC", puis passez à l’étape ci-dessus dans les 5 secondes suivantes.
SEARCH/Q.S. • Lorsque vous êtes en mode de recherche par dossier, appuyez sur SEARCH/Q.S. pour passer en mode de recherche par fichier. • "NO FILE" s'affiche pendant 2 secondes si le dossier ou la sélection choisi par le mode de recherche par nom de dossier ne contient aucun fichier. • "0 (zéro)" est affiché pour le dossier racine. • La recherche par nom de dossier n'est pas possible en mode de lecture M.I.X.
Vous passez ainsi en mode de recherche.
• Appuyez sur SEARCH/Q.S. pendant au moins 2 secondes en mode de recherche pour annuler celui-ci. Par ailleurs, le mode de recherche est annulé si aucune opération n'est exécutée dans les 10 secondes. • La recherche CD Text n'est pas possible en cas de lecture M.I.X.
• Vous pouvez annuler le mode de recherche rapide en appuyant sur SEARCH/Q.S. pendant au moins 2 secondes.mode.
Vous pouvez afficher et rechercher le nom d'un dossier ou d'un fichier tout en écoutant le fichier en cours de lecture.
SEARCH/Q.S. pendant au moins 2 secondes. • Lorsque vous êtes en mode de recherche par fichier, appuyez sur SEARCH/Q.S. pour passer en mode de recherche par dossier. • La recherche par nom de fichier n'est pas possible en cas de lecture M.I.X. • Il n'est pas possible de rechercher un fichier pendant la lecture d'une sélection.
Que signifie MP3 ? MP3, dont le nom officiel est "MPEG-1 Audio Layer 3", est une norme de compression prescrite par l'ISO, Organisation Internationale de Normalisation, et MPEG, une institution conjointe de la IEC (Commission Electrotechnique Internationale). Les fichiers MP3 contiennent des données audio comprimées. L'encodage MP3 peut comprimer les données audio à des taux très élevés en réduisant des fichiers de musique à 10 % de leur taille originale. Et cela en conservant une qualité proche de la qualité du CD. Le format MP3 parvient à des taux de compression si élevés en éliminant les sons inaudibles à l'oreille humaine ou masqués par d'autres sons.
WMA ou "Windows Media™ Audio" correspond à des données audio comprimées. WMA vous permet de créer des fichiers musicaux et de les stocker à un niveau de compression supérieur à celui des données audio MP3 (à environ la moitié de leur taille d'origine). Cette opération n'endommage en aucun cas la qualité du CD.
MP3/WMA. Pour plus de détails sur la création de fichiers MP3/ WMA, reportez-vous au guide utilisateur du logiciel. Les fichiers MP3/WMA pouvant être lus par cet appareil comportent l'extension de fichier "mp3"/"wma". Les fichiers sans extension ne peuvent pas être lus. (WMA ver. 7,1 et 8 sont supportés)
L'appareil lit les fichiers dans l'ordre où le logiciel d'écriture les écrit. Il est par conséquent possible que l'ordre de lecture ne soit pas celui que vous avez entré. L'ordre de lecture des dossiers et des fichiers est le suivant. Cependant, l'ordre de lecture du dossier et du fichier diffère du numéro de dossier et de fichier indiqué sur l'écran.
Taux d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz, MP3, cet appareil peut afficher le titre (titre de la piste), le nom de l'artiste et les données de tag ID3/tag WMA du nom de l'album.
4 Les caractères valides pour les noms de dossiers/fichiers sont les lettres A à Z (en majuscule), les nombres 0 à 9 et '_' (trait de soulignement). Cet appareil peut également lire des disques au format Joliet, Romeo, etc., et d'autres formats normalisés conformes à la norme ISO9660. Cependant, parfois les noms de fichiers, de dossiers, etc. n'apparaissent pas correctement.
Cet appareil peut lire les CD-ROM XA, les Mixed Mode CD (mixtes), les Enhanced CD (améliorés) (CD-Extra) et les MultiSession. Cet appareil ne peut pas lire correctement les disques enregistrés en Track At Once (piste à piste) ou en écriture par paquets.
Débit binaire échantillonnées (enregistrées). Par exemple, les CD de musique utilisent un taux d'échantillonnage de 44,1 kHz, le niveau de son est donc échantillonné (enregistré) 44 100 fois par secondes. Plus le taux d'échantillonnage est élevé, plus la qualité du son est bonne, mais plus le volume des données est important. Encodage
Tag Appuyez sur BAND/TEL. pour changer le mode de réglage. HPF ↔ LPF*
*1 Lorsque le mode du subwoofer est réglé sur OFF, il est impossible de régler son niveau et phase.
En réglant la fonction Defeat sur ON, le réglage EQ effectué précédemment revient aux valeurs par défaut, mais le réglage MX est désactivé.
• Le mode de réglage cède la place au mode normal si aucune touche n'est enfoncée dans les 15 secondes. • Ces fonctions sont inopérantes en cas de raccordement d'un processeur Ai-NET externe. • Le subwoofer est en mode mono sauf si HPF et LPF sont réglés sur OFF. • Lorsque le subwoofer est réglé sur OFF, le mode LPF et le changement de phase ne fonctionnent pas.
• Le mode EQ est automatiquement annulé si aucune touche n'est enfoncée dans un délai de 15 secondes. • En sélectionnant USER’S EQ 1 ou EQ 2 (USERS 1 ou USERS 2 pour le CDA-9830R), vous pouvez rappeler le numéro de préréglage enregistré à la section “Réglage et mémorisation de la courbe d’égalisation”.
(USERS pour CDA-9830R).
Appuyez sur le bouton rotatif pour confirmer le contenu réglé. Celui-ci n'est pas mémorisé si vous n'appuyez pas sur le bouton rotatif.
RETURN pour revenir au mode normal.
• Cette fonction est inopérante lorsque DEFEAT est réglée sur ON (page 16).
10 configurations types de l'égalisateur sont préréglées en usine pour plusieurs types de sources musicales.
BAND1 : 1.0, 2.0, 3.0, BAND2 : 1.0, 1.5, 2.0 • Cette fonction est inopérante lorsque DEFEAT est réglée sur ON (page 16). • Vous pouvez rappeler la courbe d'égalisation réglée de la manière expliquée à la section "Préréglages de l'égaliseur" (sur cette page).
Pour corriger ce retard, le CDA-9831R/CDA-9830R est capable de retarder le signal audio vers les enceintes les plus proches de l'auditeur. Cela crée effectivement une perception de distance accrue pour ces enceintes. L'auditeur peut être placé à une distance égale entre les enceintes gauche et droite pour une séparation d'étage optimale. Le réglage est effectué pour chaque haut-parleur par intervalles de 0,1 ms.
– (distance par rapport aux autres haut-parleurs)
Ces valeurs sont les valeurs de correction du temps pour les différents haut-parleurs.
Le décalage temporel entre les haut-parleurs avant-arrière/gauche-droite peut être réglé simultanément. Avec un décalage initial de 0,1 ms pour chacun des incréments de 0 à 99, une correction temporelle audible peut être effectuée.
Pour plus de détails, reportez-vous aux " *1 " à la page 19.
Le temps du haut-parleur avant gauche est corrigé de 5,1 ms de sorte que son son atteigne la position d'écoute en même temps que le son des autres haut-parleurs.
• Le mode d'accentuation des graves est automatiquement annulé si aucune opération n'est exécutée dans les 15 secondes.
(1) Appuyez sur BAND/TEL. pour sélectionner les hautparleurs avant (gauche et droite). Tournez ensuite le bouton rotatif pour sélectionner 1,5 ms (temporisation no. 15 dans le tableau). La différence de temps est de 1,5 ms pour les deux haut-parleurs avant (gauche et droite).
1.5ms (gauche et droit) et le subwoofer apparaîtra identique au conducteur. Avant d'effectuer la procédure ci-dessus, vous pouvez modifier les positions des haut-parleurs gauche et droit en procédant à un décalage temporel. 2 * Comme la différence de temps avait déjà été réglée sur 1,5 ms pour le haut-parleur avant gauche, la correction supplémentaire de 1,5 ms aboutit à ce que la différence totale de temps du haut-parleur avant gauche est de 3,0 ms.
Numéro Décalage de temporel temporisation en ms
A chaque pression, le mode change de la façon suivante : Mode d'accentuation des graves ↔ Mode de correction du temps
1) Appuyez sur la touche de préréglage (1 ou 2) pendant au moins 2 secondes pour mémoriser le contenu réglé dans cette touche.
A chaque pression, le mode change de la façon suivante : Mode d'accentuation des graves ↔ Mode de correction du temps
Ce réglage produit des sons de fréquences moyennes à hautes avec plus de clarté et produit des sons bien équilibrés sur toutes les fréquences. CD/WAV (niveau MX 1 à 3) : Le mode CD traite une grande quantité de données. Cette puissance de traitement des données exploite les avantages offerts par les sources sonores de qualité CD. MP3/WMA (niveau MX 1 à 3) : Ce réglage corrige les informations perdues lors de la compression. Il reproduit un son bien équilibré proche du son d'origine. DVD (CD vidéo) (Niveau MOVIE MX 1 à 2) : Ce réglage reproduit plus clairement la partie des dialogues d'un film. (Niveau MUSIC MX 1) : Un DVD ou CD vidéo contient une grande quantité de données comme un clip musical. MX utilise ces données pour reproduire le son de façon précise. AUX (niveau MX 1) : Choisissez le mode MX (MP3, MUSIC ou MOVIE) correspondant au support raccordé. Si deux appareils externes sont raccordés, il est possible de sélectionner un mode MX différent pour chacun d'eux.
• Le mode MX est automatiquement annulé si vous n'appuyez sur aucune touche dans les 15 secondes. • Chaque source musicale, telle que radio FM, CD et MP3 peut avoir son propre réglage MX. • Sur les disques contenant à la fois des données de MP3/WMA et CDDA, lorsque la source change de la façon suivante "MP3/WMA vers CD-DA" ou "CD-DA vers MP3/WMA", le changement de mode MX peut retarder légèrement la lecture. • Le réglage sur MX OFF règle le mode MX sur OFF pour chaque source musicale. • Cette fonction est inopérante lorsque DEFEAT est réglé sur ON. • Le mode n'est pas disponible pour la radio PO, GO. • Si un processeur audio doté de la fonction MX (PXA-H700 ou autre) est raccordé à l’appareil, le traitement MX propre à ce processeur s’applique à la source audio. Le processeur audio doit être réglé car les réglages MX du processeur peuvent ne pas être adaptés à l’appareil principal. Pour de plus amples informations, reportez-vous au mode d’emploi du processeur audio. • Lors de la réception de signaux RDS, l'opération MX ne peut pas être utilisée.
Il est possible d'afficher le titre du CD/station si le titre a été précédemment entré. ("Titrage des disques/stations" page 22). Des informations textuelles, comme le nom du disque et le nom de la piste, seront affichées si le disque lu est compatible CD Text. Il est également possible d'afficher le nom du dossier, le nom du fichier et le tag ID3, etc., en écoutant des fichiers MP3/ WMA.
Lorsqu'une sélection est possible en appuyant sur g ou f, les indicateurs triangulaires sont illuminés sur l'affichage.
1 2 3 4 5 6 L’affichage en mode Radio: PS (Nom du service de programme) → TEXT DE RADIO → TITRE DE STATION → FREQUENCE → PS (Nom du service de programme)
No.DE LA PISTE/TEMPS ECOULE → TEXTE (NOM DU DISQUE)*1 → TEXTE (NOM DE LA PISTE)*1 → TITRE → No.DE LA PISTE/
No.FICHIER/TEMPS ECOULE → No.DOSSIER/No.FICHIER → NOM DU DOSSIER*4 → NOM DU FICHIER → NOM DE LA PISTE*2 → NOM DE L’ARTISTE*2 → NOM DE L’ALBUM*2 → IMAGE*3 → No.FICHIER/TEMPS ECOULE
"NO TEXT" s'affiche si le CD ne contient aucune donnée de texte. *2 Tag ID3/tag WMA Si un fichier MP3/WMA contient les tags ID3/WMA, toutes les informations de ceux-ci sont affichés (notamment le nom de la piste, de l'artiste et de l'album). Toutes les autres données de l'étiquette sont ignorées. "NO DATA" s'affiche lorsqu'un fichier MP3/WMA ne contient aucune information de tag ID3/WMA. 3 * CDA-9830R uniquement: Le taux d'échantillonnage et le débit binaire de l'enregistrement du fichier MP3/WMA sont affichés. *4 "0 (zéro)" est affiché pour le nom de dossier du dossier racine.
Mode Lors de l'affichage du texte (Nom de la piste)
WMA — Lors de l'affichage du nom de l'artiste∗ Lors de l'affichage du nom de l'album∗ Lors de l'affichage du nom de la piste∗
Vous ne pouvez pas entrer ou afficher de titres sur les disques MP3/WMA. Texte : Les CD compatibles texte contiennent des informations sous forme de texte telles que le nom de disque et le nom de piste. De telles informations sont appelées "texte".
• Le changeur CD doit également être compatible CD Text pour que les informations de texte soient affichées. • Lorsque le réglage du défilement (voir page 24) est réglé sur "SCROLL MANUAL", appuyez sur TITLE pendant au moins 2 secondes pour faire défiler les informations texte une seule fois (mode AFFICHAGE DE TEXTE, AFFICHAGE DE NOM DE DOSSIER, AFFICHAGE DE NOM DE FICHIER ou AFFICHAGE DE TAG). • L'indication "NO SUPPORT" ("NO SUPRT" pour le CDA-9830R) apparaît lorsque les informations texte souhaitées ne peuvent pas être affichées sur cet appareil. • Si le titre n'a pas été entré préalablement, l'indication "NO TITLE" apparaît. • Les informations textuelles ou de tags peuvent ne pas s’afficher correctement en fonction du contenu.
Il est possible d'intituler vos CD préférés ou les stations de radio. Vous ne pouvez pas entrer de titres sur les disques MP3/WMA.
Pour plus de détails, reportez-vous à "Affichage du titre/texte" (page 21).
• Vous pouvez saisir 24 noms de stations radio et 18 titres de CD de l'appareil. Si vous essayez de mémoriser d'autres titres au-delà de cette limite, l'affichage indique "FULL DATA" et aucun autre titre ne peut être enregistré. Pour mémoriser un nouveau titre, vous devez d'abord supprimer un des titres existants. • La longueur du titre du changeur de CD ou la capacité de la mémoire varie en fonction du modèle utilisé. • Quand vous voulez effacer un nom, entrez le symbole " " (" " pour le CDA-9830R) sur tous les espaces. • Les actions décrites dans les étapes 3 à 5 doivent être effectuées dans les 10 secondes. Dans le cas contraire, le mode d'entrée sera annulé.
• “NO DATA” s’affiche pendant 2 secondes si le titre n’est pas saisi à l’étape 2 ou s’il est effacé à l’étape 4.
Quand le mode d'extinction est en service, l'afficheur s'éteint pour économiser l'énergie. La qualité du son devient aussi meilleure.
(CDA-9830R) pendant au moins 2 secondes pour activer le mode d'extinction. En procédant de la sorte, l'affichage sera retiré. • Si vous appuyez sur une autre touche pendant le mode d'extinction, l'afficheur se rallume pendant 5 secondes pour indiquer l'opération avant de repasser en mode d'extinction. Pour annuler le mode d'extinction, appuyez sur DISP/B.OUT (CDA9831R) ou MUTE/B.OUT (CDA-9830R) pendant au moins 2 secondes.
Vous pouvez changer la couleur d'éclairage des quatre touches suivantes : SOURCE/POWER, BAND/TEL, g et f.
Le contenu du réglage est mémorisé.
1) Pendant que vous réglez le mode, appuyez sur une des touches de préréglage (1 à 6). Le contenu du réglage mémorisé est rappelé.
RETURN pour revenir au mode normal.
AMBRE ON ↔ AMBRE OFF (Vert)
RETURN pour revenir au mode normal.
(INFO sur le CDA-9830R). Appuyez sur MENU pendant au moins 2 secondes pour revenir au mode normal, ou appuyez sur MENU et sélectionnez RETURN pour revenir au mode normal.
*2 Affiché uniquement si AUX est réglé sur ON.
FM-LEVEL HIGH (Réglage initial) / FM-LEVEL LOW Si la différence de niveau de volume entre le lecteur de CD et la radio FM est trop importante, réglez le niveau du signal FM.
Le réglage peut s'effectuer sur une plage comprise entre - 5 et + 5. • D'origine, le réglage initial est "0".
NORMAL: Réglage normal HI-FI: Réglage avec priorité à la qualité du son STABLE: Réglage avec priorité à l'élimination du bruit
1 Appuyez plusieurs fois sur le bouton rotatif pour sélectionner le mode SUBW. SUBW → BALANCE → FADER → DEFEAT → VOLUME → SUBW
La phase de sortie du subwoofer bascule vers SUBW NORMAL (0°) ou SUBW REVERS (180°). Pour régler le niveau, tournez le bouton rotatif.
• Si votre véhicule est équipé d'une commande du gradateur qui agit sur le compteur de vitesse, ne raccordez pas le câble DIMMER (orange) de la radio à cette commande du gradateur.
TEXT SCROLL AUTO / TEXT SCROLL MANUAL (Réglage initial)
SCROLL AUTO : Les informations de texte CD, les informations texte des noms de dossiers et de fichiers ainsi que les tags défilent automatiquement. SCROLL MANUAL : L'affichage défile uniquement au moment où vous chargez un disque, changez de piste, etc.
MP3/WMA, la lecture commence à partir de l'endroit où débutent les données CD du disque. CD-DA : Seules les données CD peuvent être lues. CD-DA&MP3 : Les données CD et les pistes de fichiers MP3/WMA peuvent être lues.
Mise sous/hors service du mode silencieux
Vous pouvez changer l'affichage du nom AUX lorsque AUX ON est réglé. Sélectionnez le nom AUX en appuyant sur g ou f. Tournez ensuite le bouton rotatif. Si le KCA-410C est raccordé, il est possible de sélectionné deux noms AUX. • Jusqu'à 2 appareils externes avec sortie RCA peuvent être raccordés via le KCA-410C. Dans ce cas, appuyez sur SOURCE/POWER pour sélectionner le mode AUX puis appuyez sur BAND/TEL. pour sélectionner l'appareil de votre choix.
PWR-IC OFF : Utilisez ce mode lorsque les préamplificateurs avant et arrière de l'appareil sont utilisés pour piloter un amplificateur externe raccordé aux haut-parleurs. Quand ce mode est activé, l'amplificateur interne de l'appareil principal n'envoie plus alors aucun signal capable de piloter les haut-parleurs.
Amplificateur INT AUDIO ON / INT AUDIO OFF (Réglage initial)
Autrement dit, le son des appareils externes est reproduit au niveau par défaut.
• Le volume du téléphone peut être réglé à partir du CDA-9831R/CDA9830R. Le volume défini pendant l'appel est mémorisé et appliqué automatiquement lors de l'appel suivant. • Lorsque vous téléphonez ou que vous recevez des appels, appuyez sur TITLE pour afficher l'opérateur réseau pendant 5 secondes.
Pour des raisons de sécurité, il est conseillé aux conducteurs de ne pas utiliser leur téléphone en conduisant. Par sécurité, les opérations autres que la prise des appels entrants et la numérotation abrégée sont indisponibles. • Si un téléphone portable est raccordé, son carnet d'adresses, l'historique des appels entrants et sortants sont chargés dans la boîte de jonction. • Reportez-vous au mode d'emploi de la boîte de jonction.
Pour le désactiver, appuyez sur BAND/TEL. Reportez-vous aux pages correspondant à chaque fonction. • Si aucun téléphone portable n'est raccordé, "NO PHONE" s'affiche pendant 2 secondes environ, avant le passage en mode téléphone, puis le mode revient en mode source d'origine. • Lorsque le téléphone portable est décroché de la boîte de jonction au cours d'un appel entrant ou sortant ou pendant un appel mains-libres, l'appel est traité comme un appel ordinaire par le téléphone portable. • Si un appel arrive alors que le CDA-9831R/CDA-9830R est hors tension, l'appareil se met automatiquement sous tension pas pour un appel mains-libres. • Même si l'alimentation du téléphone portable est coupée, l'alimentation du téléphone portable est mise sous tension lorsque le CDA-9831R/ CDA-9830R est réglé sur le mode téléphone. • Même si l'alimentation du véhicule est coupée (même si le moteur est arrêtée) pendant un appel mains-libres, l'appel n'est pas déconnecté et il est possible d'effectuer un appel ordinaire sur le portable. • Si un appel entrant arrive pendant l'opération (sauf appel sortant ou conversation), le mode opération s'arrête et bascule sur le mode appel ou conversation.
L'appel entrant peut être basculé en mode Appel automatique ou en mode Appel manuel. • Appuyez sur BAND/TEL. pendant un appel entrant pour le déconnecter. • D’origine, le réglage initial est TELEPHONE MANUAL (TEL MANU pour CDA-9830R).
Appel depuis le carnet d'adresses Vous pouvez passer un appel en utilisant le carnet d'adresses mémorisé dans le téléphone portable.
"MISSED" pour CDA-9830R).
Une liste par ordre alphabétique s'affiche.
Récupération d'un correspondant par Sélection de la recherche (recherche de A-Z)
• "NO MEMORY" ("NO MEM" pour le CDA-9830R) apparaît s'il n'y a pas d'historique des appels.
Vous pouvez être informé lors de la réception d'un message court.
CDA-9830R apparaît sur l'écran. Le contenu du message ne peut être lu que sur l'écran du téléphone portable.
• Vous pouvez passer un appel en appuyant sur :/J après avoir appuyé un instant sur la touche préréglée (1 à 6) correspondant au numéro que vous souhaitez appeler. • Vous pouvez passer un appel en appuyant sur le bouton rotatif, après avoir sélectionné un numéro que vous souhaitez appeler en appuyant sur g ou f, ou en tournant le bouton rotatif.
Le mode téléphone se termine et l'appareil revient au mode source d'origine.
“NO PRESET” (“NO P-SET” pour le CDA-9830R) apparaît lorsque vous essayez de passer un appel.
• Les commandes de cet appareil pour l'exploitation du changeur CD sont disponibles uniquement lorsqu'un changeur CD est raccordé. • Le changeur DVD (en option) peut être commandé à partir de cet appareil ainsi que du changeur CD.
à 6) correspondant à l'un des disques chargés dans le changeur CD. Le numéro de disque sélectionné apparaît et la lecture de CD commence.
Pour les détails, reportez-vous à la section CD/MP3/WMA. • Si l’indicateur "FUNC" est éclairé, les touches de sélection du disque ne sont plus accessibles.
Pour sélectionner les disques 1 à 6, vous procédez de la même façon que pour le changeur 6 CD. Pour sélectionner les disques numérotés 7 à 12, appuyez d'abord sur F. L'indicateur "D" est remplacé par l'indicateur "d". Appuyez ensuite sur le touche de préréglage souhaitée. Quand F est activée, les touches de préréglage 1 à 6 correspondent en fait aux disques 7 à 12.
• Pour l’utilisation de MP3 avec un changeur CD compatible MP3, reportez-vous à la section “CD/MP3/WMA pages 11 à 15.
Le système Ai-NET Alpine supporte jusqu'à 6 changeurs CD. Si vous voulez utiliser deux changeurs ou plus, vous devrez utiliser le KCA-400C (commutateur multi-changeurs). Si vous utilisez un seul commutateur, vous pouvez raccorder jusqu'à 4 changeurs CD, mais si vous en utilisez 2 vous pourrez en raccorder 6. Lorsque vous utilisez le KCA-410C (Versatile Link Terminal), vous pouvez raccorder deux changeurs et deux sorties externes (AUX).
• Appuyez sur BAND/TEL. pour passer du mode Disk au mode CD/ Changer.
• Pour plus d'informations sur l'entrée externe (AUX) lorsque vous utilisez le KCA-410C, reportez-vous à la section "Réglage du mode AUX (V-Link)" page 24.
- Laissez la température de l'habitacle (ou du coffre) baisser. Le son de lecture de CD est déformé.
Fonctions inopérantes ou pas d'affichage.
- Si l'appareil est raccordé selon les instructions, il ne fonctionne pas quand la clé de contact est sur la position d'arrêt. • Connexions incorrecte du fil d’alimentation (rouge) et du fil de la batterie (jaune). - Vérifiez les connexions du fil d’alimentation et du fil de la batterie. • Le fusible a sauté. - Vérifiez le fusible sur le câble de l'appareil conduisant à la batterie, et remplacez-le par un fusible de même puissance, si nécessaire. • Dysfonctionnement du microprocesseur ínterne dû à des interférences, etc. - Appuyez sur le commutateur RESET avec un stylobille ou un objet pointu.
Impossible de recevoir les stations.
- Vérifiez que l'antenne est bien raccordée; remplacez l'antenne ou le câble si nécessaire. Impossible d'accorder les stations en mode de recherche automatique.
- Vérifiez que le tuner est en mode DX. • Si vous êtes dans une région à signal fort, l'antenne n'est peut (peut-être) être pas mise à la terre ou raccordée correctement. - Vérifiez les connexions de l'antenne; vérifiez qu'elle est correctement reliée à un point de masse à l'emplacement du montage. • La longueur de l'antenne ne convient pas. - Vérifiez si l'antenne est complètement déployée. Si l'antenne est cassée, remplacez-la par une neuve.
- Attendez que l'humidité s'évapore (environ 1 heure). Insertion de CD impossible.
- Ejectez le CD et enlevez-le. • Le CD est mal inséré. - Assurez-vous que le CD a été introduit conformément aux instructions précisées dans la section consacrée à l'utilisation du lecteur de CD. Avance rapide ou inversion impossibles.
- Ejectez le CD et jetez-la. L'emploi d'un CD endommagé peut abîmer le mécanisme de l'appareil. Pertes de son dues à des vibrations. • Mauvais montage de l'appareil. - Réinstallez l'appareil correctement. • Disque sale. - Nettoyez le disque. - N'utilisez pas un disque de nettoyage disponible dans le commerce. Consultez votre revendeur ALPINE le plus proche. Pertes de son non dues à des vibrations.
- Nettoyez le disque; remplacez tout disque endommagé. Ecrans d'erreur (lecteur CD integre uniquement). - Effectuez la finalisation et remettez le disque en lecture.
- Déployez complètement l'antenne, remplacez-la si elle est cassée. • L'antenne n'est pas correctement reliée à la masse. - Vérifiez que l'antenne est correctement reliée à un point de masse à l'emplacement du montage.
Le son n’est pas reproduit par les enceintes.
- POWER-IC est réglé sur "ON" (page 25).
- Enlevez le disque en procédant de la façon suivante : 1) Appuyez sur c. L'affichage mobile s'ouvre. 2) Appuyez sur c et maintenez-la enfoncée pendant au moins 2 secondes avec l'affichage mobile ouvert. S’il s’avère toujours impossible d’éjecter le disque, consultez votre revendeur Alpine.
• Erreur de mécanisme. 1) Appuyez sur c et ejecter le CD. Si l'éjection n'a pas lieu, consulter le revendeur Alpine. 2) Lorsque une indication d'erreur reste après avoir éjecté, appuyer à nouveau sur c. Si une indication d'erreur ne s'éteint toujours pas après avoir appuyé plusieurs fois sur c, consulter le détaillant Alpine. • Si "ERROR" est affiché : S'il n'est pas possible l'éjection du disque en appuyant sur c, appuyez sur le commutateur RESET (voir la page 6) et sur c. S’il s’avère toujours impossible d’éjecter le disque, consultez votre revendeur Alpine.
• Un fichier WMA protégé en écriture a été lu. - Vous pouvez lire uniquement les fichiers non protégés en écriture.
- Consultez votre revendeur Alpine. Appuyez sur la touche d'éjection du chargeur et sortez-le. Vérifiez l'indication. Insérez de nouveau le chargeur. Si vous ne pouvez pas sortir le chargeur, consultez votre revendeur Alpine. • Impossible d'éjecter le chargeur. - Appuyez sur la touche d'éjection du chargeur. Si le chargeur n'est pas éjecté, consultez un revendeur Alpine.
• Un disque est coincé dans le changeur CD. - Appuyez sur EJECT pour activer la fonction d'éjection. Quand le changeur CD finit l'éjection, insérez un chargeur de disques vide dans le changeur CD pour récupérer le disque coincé dans le changeur CD.
• Le disque sélectionné n'est pas en place. - Choisissez un autre disque.
(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.
Il y a risque de choc électrique ou de blessure par courts-circuits.
Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de choc électrique.
Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.
Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.
Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.
• S'assurer de connecter les conducteurs codés en couleur se conformant au schéma. Des connexions incorrectes peuvent occasionner le manuvais fonctionnement de l'unité ou le dégât du système électrique du véhicule. • Lors de la connexion des câbles au système électrique du véhicule, il faut être conscient des composants installés en usine (tel qu'un ordinateur de bord). S'assurer de ne pas brancher à ces conducteurs pour fournir l'alimentation à cette unité. Lors de la connexion du CDA-9831R/CDA-9830R au boîtier à fusible, s'assurer que le fusible du circuit désigné pour le CDA-9831R/ CDA-9830R a l'ampérage approprié. Sinon, I'unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur ALPINE. • Le CDA-9831R/CDA-9830R utilise des prises femelles de type RCA pour la connexíon à d'autres unités (par exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire pour le connecter d'autres unités. Si c'est le cas, contacter le revendeur agréé ALPINE pour obtenir de l'assistance technique. • S'assurer de connecter les câbles d'enceinte (–) à la borne d'enceinte (–). Ne jamais connecter les câbles d'enceinte du canal gauche et droit l'un à l'autre ou à la carrosserie du véhicule.
Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.
La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.
FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR DES EXPERTS. Le câblage et l'installation de cet appareil requiert des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.
DATE D'INSTALLATION: Si la façade est déposée en cours d'installation, vous risquez d'appuyer trop fort et de fausser la plaquette métallique qui la maintient en position.
Reproduit les signaux de commande de l’interface d’affichage du véhicule. Raccordez-le au boîtier d’interface d’affichage du véhicule en option. Pour plus d’informations sur les raccordements, consultez votre revendeur ALPINE le plus proche. 2 Prise d'antenne Connecter la fiche de convertisseur d’antenne ISO fournie. 3 Fil d'entrée d'interruption audio (Rose/Noir) Connecter ce conducteur sur la sortie d'interface audio d'un téléphone cellulaire qui assure une mise à la masse quand un appel est reçu. 4 Fil de mise en service à distance (Bleu/Blanc) Connecter ce fil au fil de mise en service à distance de votre amplificateur ou processeur de signal. 5 Fil de commande d'extinction progressive (Orange) (CDA9831R uniquement) Ce fil peut être raccordé au fil d'éclairage du combiné d'instruments du véhicule. Cela permettra à la commande d'extinction progressive de baisser le rétroéclairage de l'appareil. 6 Fil d'alimentation commutée (Allumage) (Rouge) Connecter ce fil à une borne ouverte sur la boîte à fusible du véhicule ou à une autre source d'énergie inutilisée qui fournit (+) 12V uniquement lorsque l'allumage fonctionne ou dans la position accessoire. 7 Fil d'antenne électrique (Bleu) Connecter ce fil à la borne +B de l'antenne électrique, si applicable. • Ce fil doit uniquement être utilisé pour commander l'antenne électrique du véhicule. N'utilisez pas ce fil pour mettre sous tension un amplificateur ou un processeur de signal, etc.
9 Fil de batterie (Jaune) Connecter ce fil à la borne positive (+) de la batterie du véhicule. ! Connecteur d'alimentation ISO
Connecter ce fil à une bonne masse du châssis sur le véhicule. S'assurer que la connexion est faite à un métal nu et solidement fixée en utilisant une vis de feuille métallique fournie. # Connecteur Ai-NET Raccordez-le au connecteur de sortie ou d'entrée d'un autre produit (changeur CD, égaliseur, etc.) équipé d'Ai-NET. $ Commutateur du système Lors du raccordement d'un processeur à l'aide de la fonction Ai-NET, placez ce commutateur en position EQ/DIV. Lorsqu'aucun appareil n'est raccordé, laissez le commutateur en position NORM. • Veillez à couper l'alimentation de l'appareil avant de changer la position du commutateur.
& Au boîtier d'interface de télécommande. Câble Ai-NET (fourni avec le changeur CD) Connecteurs RCA de sortie avant Rouge est à droite et Blanc est à gauche. Connecteurs de sortie RCA Arrière Rouge est à droite et Blanc est à gauche. Connecteurs de sortie RCA d'extrêmes graves Rouge est à droite et Blanc est à gauche. Câble de rallonge RCA (vendu séparément)
• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture. • Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles. • Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de graisse ou de saleté si nécessaire) du châssis de la voiture. • Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites Alpine disponibles. • Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.
Notice Facile
