MODE D'EMPLOI KITHALODU8S ALPINE
Avant d'installer ou de brancher l'unité, veuillez liretoutes les instructions suivantes pour une utilisationadéquate. AVERTISSEMENT EFFECTUER LES BRANCHEMENTS CORRECTEMENT. Un mauvais branchement pourrait entraîner un incendie ou des dommages à l’appareil.À UTILISER UNIQUEMENT SUR DES VÉHICULES À MASSE NÉGATIVE DE 12 VOLTS.(Vérifier auprès de votre concessionnaire si vous n’en êtes pas certain.) Il y a risque d’incendie, etc.AVANT TOUTE CONNEXION, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE.Il y a risque de décharge électrique ou de blessure causée par un court-circuit.FAIRE EN SORTE QUE LES CÂBLES NE SE COINCENT PAS DANS DES OBJETS SITUÉS À PROXIMITÉ.Positionner les câbles conformément au manuel de manière à éviter toute obstruction lors de la conduite. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, le levier de vitesses, la pédale de frein, etc. peuvent s'avérer extrêmement dangereux.NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES.Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de l'intensité maximale admissible du câble, ce qui pourrait entraîner un incendie ou une décharge électrique.NE PAS ENDOMMAGER LES CONDUITES ET CÂBLES LORS DU PERCEMENT DES TROUS.Lors du percement de trous dans le châssis en vue de l’installation, veiller à ne pas toucher, endommager ou obstruer des conduites, des tuyaux à carburant, des réservoirs ou des câbles électriques. Le non-respect de cette précaution peut entraîner un incendie.NE PAS UTILISER D'ÉCROUS OU DE BOULONS SUR LES CIRCUITS DE FREINAGE OU DE DIRECTION POUR FAIRE UN RACCORDEMENT À LA MASSE. Les boulons et écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne doivent JAMAIS être utilisés pour l’installation ou la liaison à la masse. L’utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.TENIR LES PETITS OBJETS TELS QUE LES PILES HORS DE PORTÉE DES ENFANTS.L’ingestion de tels objets peut entraîner de graves blessures. En cas d’ingestion, consulter immédiatement un médecin.NE PAS INSTALLER DANS DES ENDROITS SUSCEPTIBLES D’ENTRAVER LA CONDUITE DU VÉHICULE, COMME LE VOLANT OU LE LEVIER DE VITESSES.La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., ce qui pourrait provoquer un accident grave.NE PAS BLOQUER LES COUSSINS GONFLABLES OU TOUTE AUTRE PIÈCE DU VÉHICULE LIÉE À LA SÉCURITÉ LORS DE L'INSTALLATION DU PRODUIT.Cela pourrait entraîner une défaillance des systèmes de sécurité du véhicule et provoquer des blessures graves ou la mort. Si vous n'êtes pas certain de savoir où de telles pièces sont situées, veuillez consulter le manuel d'utilisation de votre véhicule ou contacter le constructeur du véhicule. ATTENTION FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR DES EXPERTS.Le câblage et l’installation de cet appareil requièrent des compétences techniques particulières et de l’expérience. Pour garantir la sécurité, faire procéder à l’installation de cet appareil par le distributeur qui vous l’a vendu.UTILISER LES ACCESSOIRES SPÉCIFIÉS ET LES INSTALLER CORRECTEMENT. Utiliser uniquement les accessoires spécifiés. L’utilisation de pièces autres que celles spécifiées risque d’endommager l’intérieur de l'appareil ou d'entraîner une mauvaise installation de celui-ci. Les pièces utilisées risqueraient alors de se desserrer et de provoquer des dommages ou une défaillance de l’appareil.FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d’endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-câble en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l’orifice.NE PAS INSTALLER DANS DES ENDROITS TRÉS HUMIDES OU POUSSIÉREUX.Éviter d’installer l’appareil dans des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d’humidité ou de poussière à l’intérieur de cet appareil risque de provoquer une défaillance. PRÉCAUTIONS
Veiller à débrancher le câble de la borne (–) de la batterie avant d’installer votre iLX-F905D/-F115D. Les risques de dommages causés par un court-circuit seront réduits. Veiller à raccorder les câbles identifiés par des codes couleur selon le schéma de connexion. De mauvaises connexions peuvent entraîner un mauvais fonctionnement de l'appareil ou endommager le système électrique du véhicule.
- Lors du raccordement des câbles au système électrique du véhicule, faire attention aux composants installés en usine (par exemple, l’ordinateur de bord). Ne pas essayer d’alimenter l’appareil en le raccordant aux câbles de ces appareils. Lors du raccordement du iLX-F905D/-F115D au boîtier à fusibles, s'assurer que le fusible du circuit destiné au iLX-F905D/-F115D possède la bonne intensité. Sinon, l’appareil et/ou le véhicule risquent d’être endommagés. En cas de doute, consulter votre revendeur Alpine. AVERTISSEMENT KIT-HALO-DU8S-IM_R1.indb 5KIT-HALO-DU8S-IM_R1.indb 5 25.01.2023 13:41:5725.01.2023 13:41:571-ES
Liste de pièces (1-6)
1 Mécanisme pivotant 2 Kit de nition plastique 3 Couverture du boîtier de la radio 4 Faisceaux de câbles et interface CAN 5 Attaches de câble 6 Vis
Outils nécessaires (7-12)
Déconnexion de la batterie
N'oubliez pas de débrancher le câble de la borne négative de la batterie avant toute intervention. Respectez les directives du constructeur de la voiture.

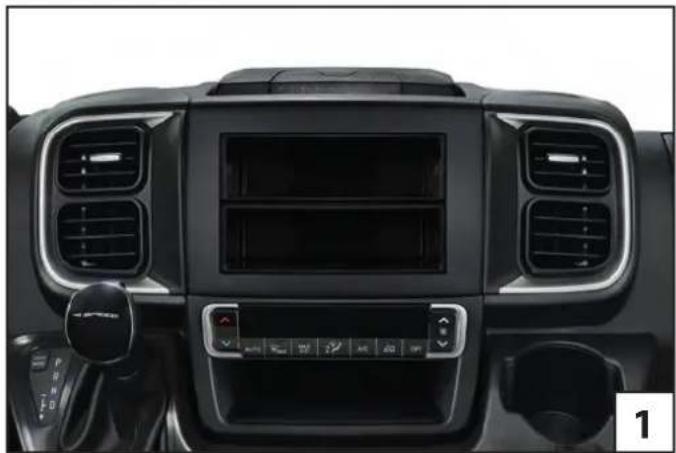

1 Fiat Ducato avec préparation radio. 2 Désengager les deux grilles d’aération à l’aide d’un outil d’extraction adapté. 3 Retirez les deux grilles d’aération. 4 Vis à enlever.

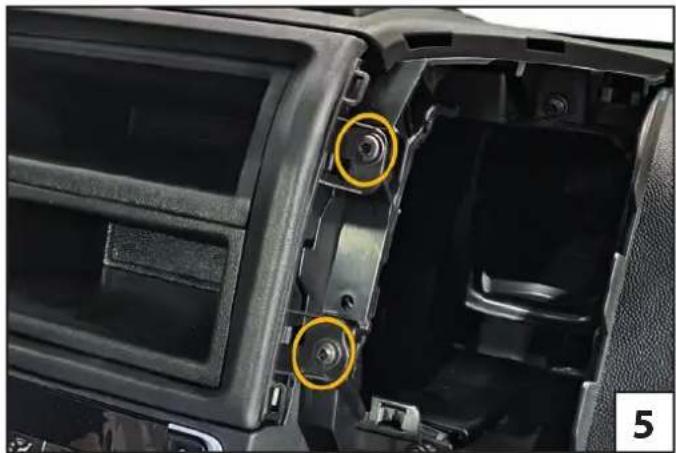

5 Dévissez les 4 vis de la station d’accueil radio. 6 Retirez l’entretoise d’origine. 7 Débranchez le connecteur ISO de l’entretoise. 8 Tableau de bord après dépose des grilles d’aération et de l’entretoise d’origine.
9 Schéma de principe pour récupérer le signal CAN. 0 Retirez les deux vis du couvercle du tableau de bord. ! Soulevez d’abord l’arrière du couvercle et retirez-le complètement. @ Connecteur multivoies avec câbles CAN.
# Débranchez la prise du groupe d’instruments. $ Déverrouillez les clips de verrouillage sur le boîtier du connecteur et retirez le connecteur intérieur. % Débloquez les terminaux des lignes CAN (PIN 5 & PIN 6) avec l’outil de déverrouillage. ^ Fils CAN bleu et blanc.
& Insérez les deux câbles dans le boîtier fourni, connecteur à 2 broches, comme indiqué.
- Insérez les bornes des câbles du harnais de câblage T fourni dans la prise du groupe d’instruments. (câble blanc = PIN 5 / câble bleu = PIN 6) ( Connectez les deux connecteurs CAN ensemble. ) Vous vous êtes branché sur le bus CAN. Insérez le boîtier intérieur et verrouillez le connecteur sur le combiné d’instruments.
- Antenne GPS avec support de montage. = Retirez la vis T25 de la bouche d’aération droite. q Retirez la grille d’aération droite à l’aide de l’outil de démontage. q Au-dessus du conduit d’air, vous pouvez trouver un emplacement approprié pour l’antenne GPS. Nettoyez le conduit d’air et xez la plaque de montage. Positionnez l’antenne au milieu de la plaque de montage et acheminez le câble de l’antenne GPS jusqu’à la fente de la radio.
e Mécanisme pivotant. r Finition plastique. Enclenchez la nition plastique sur le mécanisme pivotant. y Fixez la nition plastique avec les 7 vis T10.
u Couverture du boîtier de la radio. i Insérez le couvercle du boîtier de la radio dans la fente du couvercle du socle de la radio. o Le couvercle du boîtier de la radio doit être inséré parallèlement au couvercle du socle de la radio, jusqu‘à la butée. p Les deux trous de fixation du couvercle du boîtier radio doivent se trouver exactement au-dessus des deux trous du mécanisme de pivotement.
[ Unité centrale de l‘autoradio Alpine Halo (iLX-F905/-F115D ou INE-F904DC). ] Insérez l‘unité centrale dans sont logement. Veillez à ce que les trous pour le vissage soient superposés. \ Vissez le dispositif de l‘autoradio Alpine Halo au mécanisme de pivotement à l’aide des quatre vis à tête plate (deux par côté). a Le pré-assemblage est terminé.
s Connectez les faisceaux de câbles fournis à l‘unité principale. Pre-Out n‘est nécessaire que si vous utilisez un amplicateur externe. d Fixez les câbles de connexion au mécanisme de pivotement à l‘aide des quatre serre-câbles fournis. f Connecteur LIN pour boutons de téléphone. Si un chargeur QI est présent, l’adaptateur KWE-QI-DU8 sera nécessaire. g Connectez le connecteur LIN au faisceau du véhicule. N’UTILISEZ PAS LE CONNECTEUR ORANGE (230V) ! Le connecteur se trouve près des commandes de climatisation ou entre les porte-gobelets.
h Connectez les câbles de l‘unité aux connecteurs correspondants dans le véhicule. j Insérez l‘unité préassemblée et câblée dans la fente de la radio. k Fixez l’unité avec les quatre vis T25 d’origine que vous avez retirées au début de la procédure. l Remettez les grilles d’aération dans leur position d’origine. L’installation est maintenant terminée.
; Conrmez que le curseur est dans la position la plus à l‘extérieur (par défaut) et xez l‘écran à l‘unité principale.Remarque: Pour régler la position d‘achage, veuillez également consulter le manuel de l‘appareil. ' Inclinez l‘écran pour un accès plus facile aux vis. Fixez l‘écran avec 4 vis cruciformes. z Déterminez la hauteur et l‘angle de l‘écran d‘achage et xez-le des deux côtés. x Position de la Plaque d’Alimentation supérieure.
c Fixez le Plaque d’Alimentation avec la vis. Remarque: Si le couvercle supérieur n’est pas xé, l’appareil ne s’allumera pas. v Couvercles pour support de montage d‘écran. Fixez les deux couvercles comme indiqué, assurez‐vous que les clips s‘enclenchent correctement. b Côté gauche et droit avec couvercles montés. n L’installation est terminée. Pour le fonctionnement de l’interface CAN, se trouvent plus loin dans ce manuel.
m Fixez le capot arrière au dos de l’écran, en fonction de la hauteur d’installation. , Placez le support de moniteur réglable de la boîte noire en position arrière (réglage par défaut) et branchez l’écran sur l’appareil monté dans le tableau de bord. Remarque: Pour régler la position d’achage, veuillez également consulter le manuel de l’appareil. . Inclinez l’écran pour un accès plus facile aux vis. Fixez l’écran avec 4 vis. / Plaque d’alimentation et charnière du cache.
_ Fixez le Plaque d’Alimentation. + Fixez le couvercle de la charnière avec les deux vis. Q Couvercle de charnière entièrement assemblé. W L‘installation est terminée. Pour le fonctionnement de l‘interface CAN, se trouvent plus loin dans ce manuel.
Vérication de la connexion CAN
1 Pour accéder aux paramètres de l’interface, suivez cette procédure: Appuyez sur le bouton MENU / HOME (Hard Key) puis sur Info Véhicule. Sur l’écran, appuyez sur le bouton Rég. Véhicule pour accéder au Menu principal. 2 Sélectionnez Information. 3 Vériez que Oui s’ache sous Activité CAN / Activité LIN (activité LIN uniquement en cas d’utilisation du SWRC) dans le menu Information. Si Non est aché, assurezvous de la bonne connexion des câbles CAN / LIN.
Réglages d’interface (1)
1 Sélectionnez Paramètres de l'Interface dans le menu principal. 2 La Logique d'allumage (Deverouillage / Portes) définit la manière dont l’autoradio Alpine sera allumé. Deverouillage: en tournant la clé de contact Portes: en déverrouillant les portes, l’autoradio Alpine s'allume. Ceci s'applique uniquement aux véhicules avec portes d'usine. 3 Délai d’extinction (0 - 30 min(s)) définit le nombre de minutes pendant lesquelles l’autoradio Alpine continuera à fonctionner après avoir coupé le contact ou verrouillé les portes.
Réglages d’interface (2)
4 Lorsque la Logique d’info de recul est réglée sur Naturel, l’image de la caméra de recul s’ache immédiatement après la sélection de la marche arrière. 5 Délai ON en seconds: Dénit le délai avant le passage à la caméra de recul (pour les boîtes de vitesses automatiques (P> R> N> D)). 6 Délai OFF en seconds: Le délai en secondes après le désengage- ment de la marche arrière. Permet de voir la caméra arrière lorsque vous circulez en marche avant lors d’un stationnement.
Réglages d’interface (3)
7 Activer la fonction Contrôle en amont dans l’interface (voir pages 52-55 pour plus d’informations). 8 Les Réglages d’usine réinitialiseront tous les paramètres d’interface.
Contrôle en amont (1)
1 La fonction de “Contrôle en amont (Preight Check)” ache les paramètres du véhicule et les avertissements présé- lectionnés à chaque démarrage du moteur. 2 Pour activer la fonction, sélectionnez MENU / ACCUEIL > Réglages sur votre INE-F904DC / iLX-Fxx5D. 3 Sélectionnez Sources (INE-F904DC) / Fonction > HDMI (iLX-Fxx5D) dans les icônes supérieures. 4 Dans la section HDMI / HDMI Name, sélectionnez ACC Control*.
*Remarque: Le contrôle du tuner TV n’est plus possible lorsque le contrôle ACC est activé.
Contrôle en amont (2)
5 Vous pouvez maintenant activer les Contrôle en amont dans les Paramètres de l’Interface (voir pages 50-51). 6 Passez aux Preight check settings et congurez les paramètres (voir pages 44-45). 7 Dans la section supérieure, vous pouvez congurer la durée d’achage du message et les paramètres du véhicule (vous devez appliquer ces paramètres dans la section de navigation de l’autoradio, si disponible). 8 Dans la section inférieure, sélectionnez les éléments à acher après le démarrage du moteur.
1 Connecteur principal de l’autoradio Alpine 2 Connecteur UART vers la prise “CONNECT2 I/F” de l’autoradio Alpine 3 Connecteur de véhicule 4 Sortie SPEED (doit être connecté à l’autoradio Alpine) 5 Câble de bus CAN 6 Boîtier pour bornes de bus CAN 7 Sortie inversée vers des accessoires supplémentaires
8 Sortie Speedpulse vers des accessoires supplémentaires 9 Sortie à distance / Contrôle de la caméra (uniquement INE-F904DC) Si vous modiez le réglage de la Couverture caméra arrière de recul est réglé sur ON dans le menu INE-F904DC, un signal +12V ne sera émis sur ce câble que si la caméra (bouton de la caméra/marche arrière) sur le INE-F904DC est activé. Si l’élément de menu Couverture caméra arrière de recul est réglé sur OFF, il y a un +12V permanent sur ce câble.
0 Sortie d’antenne d’alimentation ! Vers un interrupteur externe (+12VDC pour allumer de l’autoradio Alpine sans clé) @ Vers le connecteur du véhicule du bus LIN ATTENTION! Connectez ce connecteur au connecteur GRIS (côté véhicule), NE le connectez PAS au connecteur ORANGE (côté véhicule). # Adaptateur de caméra $ Adaptateur d’antenne FAKRA pour DAB
% Adaptateur d’antenne FM
1 Recherche + 2 Recherche - 3 Source 4 Volume + 5 Volume - 6 Coupure du son 7 Décrocher 8 Rejeter / Raccrocher 9 Commande vocale

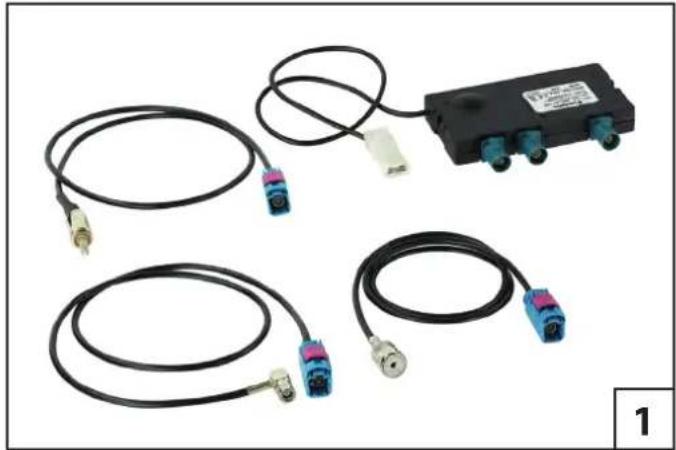

1 Pour les véhicules dépourvus de radio DAB
d’origine, un répartiteur d’antenne supplémentaire (par exemple, ACV n°: 15-7132087) peut être nécessaire. 2 Pour les véhicules équipés d’une antenne GPS d’origine. 3 Pour les véhicules équipés d’un chargeur QI d’origine.
