Type d'appareil	Projecteur
Résolution	Non précisé
Luminosité	Non précisé
Contraste	Non précisé
Technologie d'affichage	Non précisé
Connectivité	Entrée/sortie vidéo, USB, HDMI (général)
Alimentation	Secteur
Consommation électrique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Durée de vie de la lampe	Non précisé
Zoom	Réglable
Correction de la hauteur	Réglable
Télécommande	Incluse
Modes d'affichage	Non précisé
Compatibilité	Non précisé
RS232	Commandes disponibles
Sécurité	Avertissement pour les yeux

FOIRE AUX QUESTIONS - EX762 OPTOMAR

Comment installer l'OPTOMAR EX762 ?

Pour installer l'OPTOMAR EX762, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est placé sur une surface plane et stable.

Que faire si l'OPTOMAR EX762 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant 30 secondes.

Comment nettoyer l'OPTOMAR EX762 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager le fini.

L'OPTOMAR EX762 émet un bruit étrange, que faire ?

Si vous entendez un bruit anormal, vérifiez que l'appareil est sur une surface stable et qu'aucun objet ne gêne son fonctionnement. Si le problème persiste, contactez le service après-vente.

Quelle est la garantie de l'OPTOMAR EX762 ?

L'OPTOMAR EX762 bénéficie d'une garantie de 2 ans couvrant les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Comment régler les paramètres de l'OPTOMAR EX762 ?

Pour régler les paramètres, utilisez le panneau de contrôle situé sur le devant de l'appareil. Reportez-vous au manuel d'utilisation pour des instructions détaillées.

Où puis-je trouver des pièces de rechange pour l'OPTOMAR EX762 ?

Les pièces de rechange peuvent être commandées auprès de notre service client ou sur notre site web officiel dans la section dédiée aux pièces détachées.

L'OPTOMAR EX762 peut-il être utilisé à l'extérieur ?

Non, l'OPTOMAR EX762 est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité ou à des conditions climatiques extrêmes.

Comment résoudre un problème de connectivité avec l'OPTOMAR EX762 ?

Assurez-vous que l'appareil est connecté à un réseau fonctionnel. Redémarrez l'appareil et votre routeur si nécessaire. Vérifiez également les paramètres de connexion dans le menu.

Que faire si l'écran de l'OPTOMAR EX762 est noir ?

Un écran noir peut indiquer un problème d'alimentation. Vérifiez les connexions et essayez de redémarrer l'appareil. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI EX762 OPTOMAR

Notice d'utilisation 2

Consignes de Sécurité 2
Mises en Garde 3
Avertissement de sécurité pour les yeux 5
C a r a c t e r i s t q u e s d u P r o d u i t 5

Introduction. 6

Contenu du paquet 6

Aperçu du produit 7

Unité principalé 7
Panneau de commandes 8
Connexions d'entrée / sortie 9
Télécommande 11

Installation 12

Connexion du projecteur 12

Connexion à l'ordinateur de bureau/ordonateur portable 12
Connexion aux sources video 13

Mise sous/hors tension du projecteur 14

Mise sous tension du projecteur 14
Mise Hors tension du Projecteur 15
Voyant d'avertissement 15

Réglage de l'image projetée 16

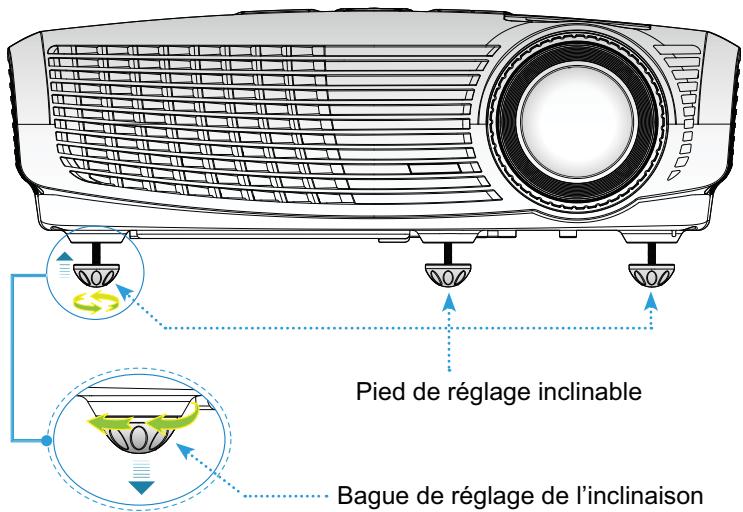

Réglage de la hauteur du projecteur 16

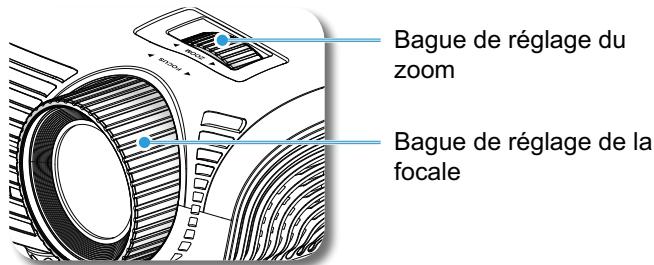

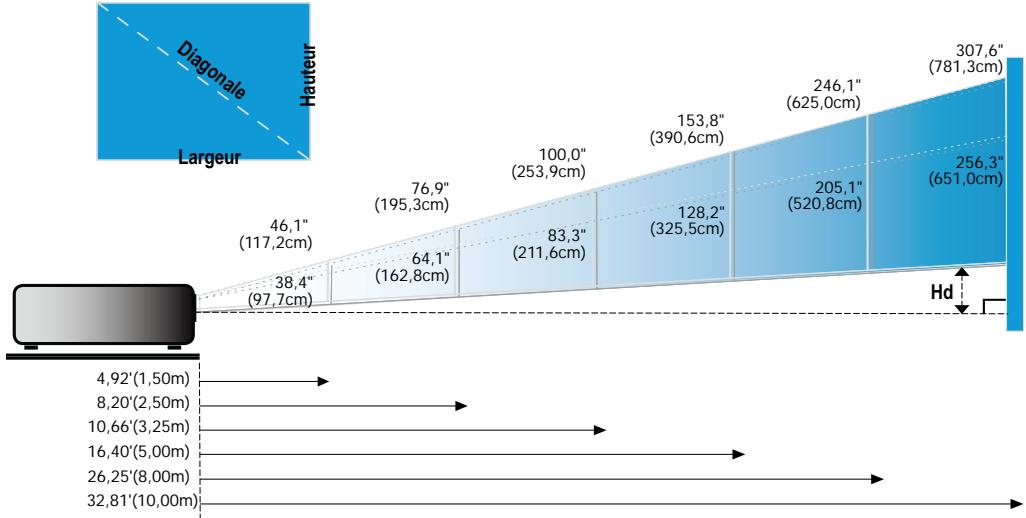

Réglage du zoom/de la mise au point du projecteur 17
Réglage de la taille de l'image projetée 17

Commandes Utilisateur 18

Panneau de commandes et telecommande 18

Panneau de commandes 18
Télécommande 19

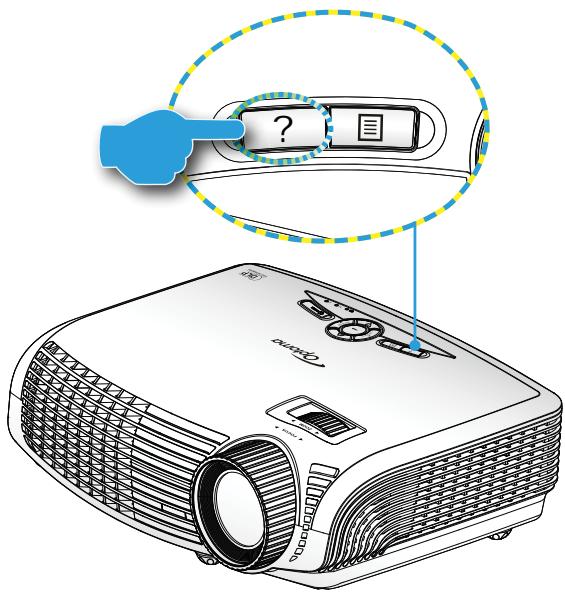

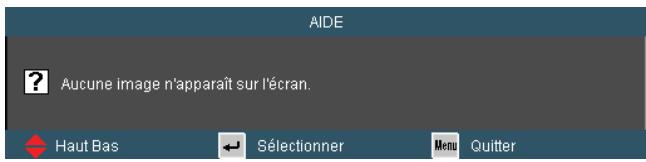

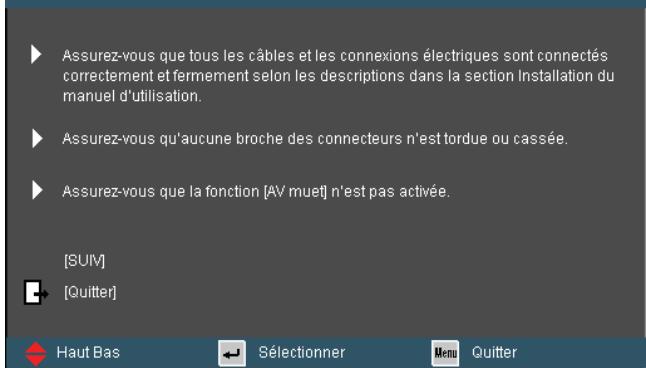

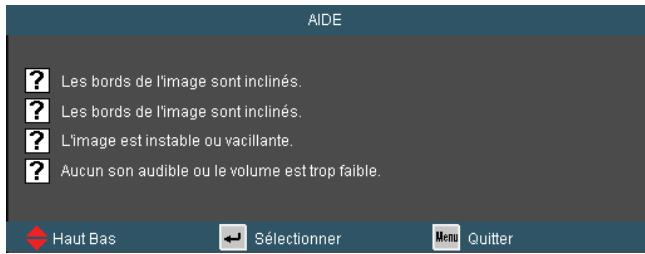

Utiliser le menu AIDE 21

24

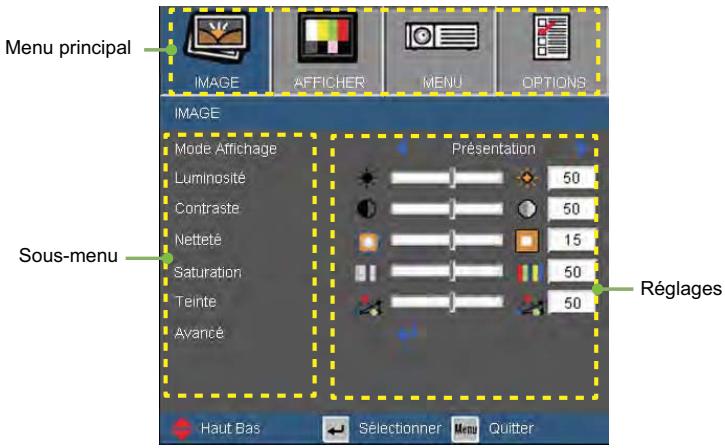

Commentutiliser 24

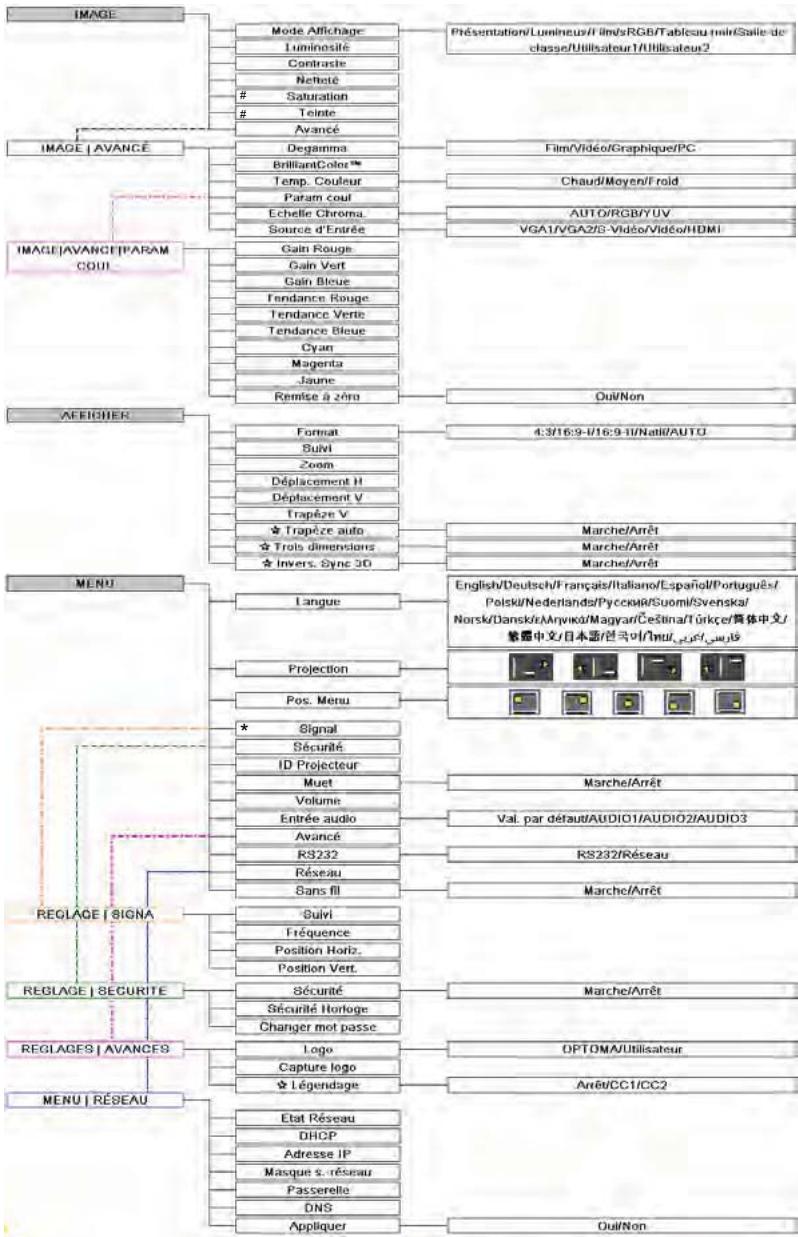

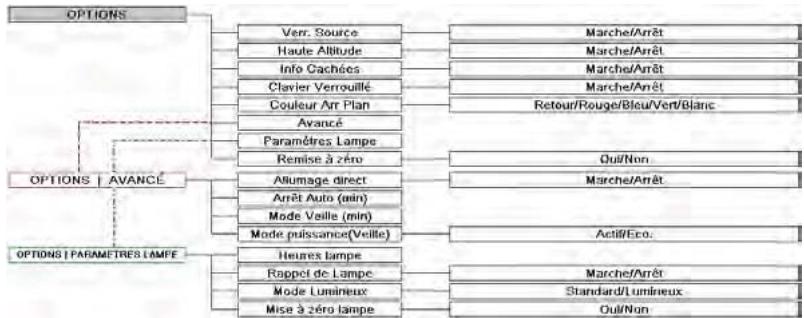

Arborescence du menu 25

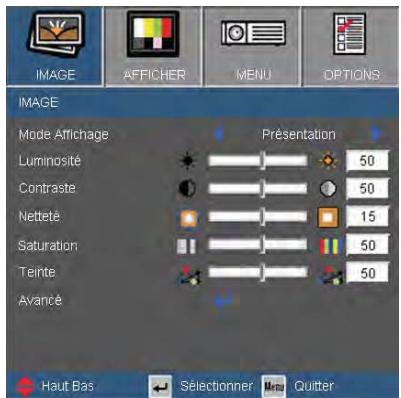

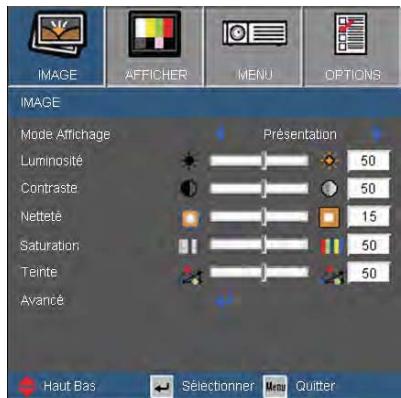

IMAGE 27

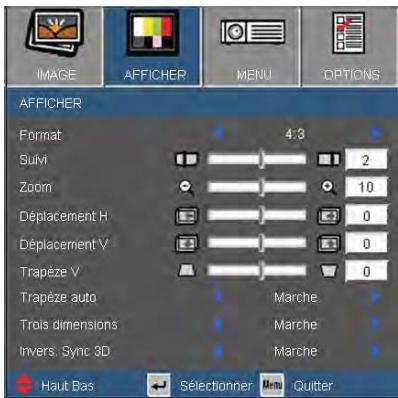

AFFICHAER 31
35
OPTIONS 45

Annexes 48

Dépannage 48
Indication de I'etat du projecteur 51
Télécommande 52

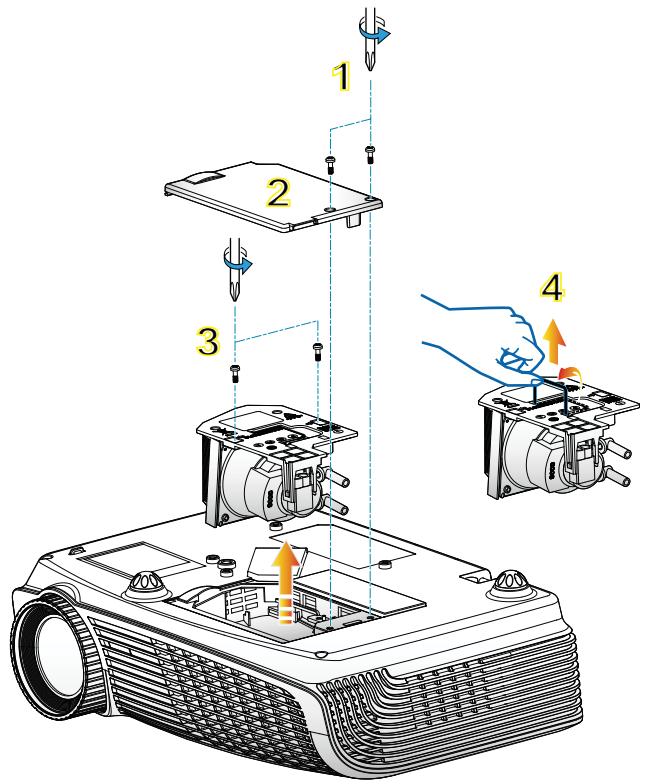

Remplacement de la lampe 53
Modes de Compatibility 55

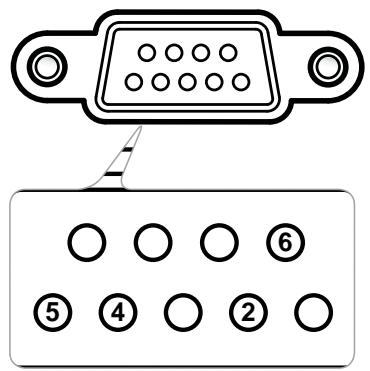

Commandes RS232 et Liste des Fonctions du Protocole RS232 57

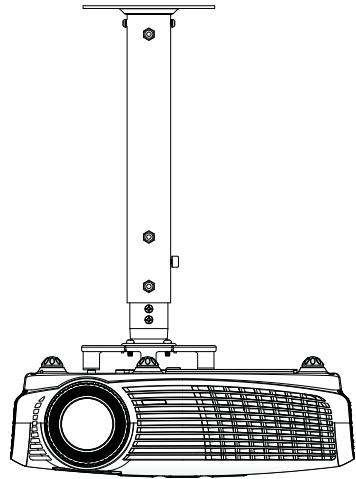

Installation au plafond. 61
Les bureaux d'Optoma dans le monde 62
Avis concernant les Réglementations & la Sécurité 64

Notice d'utilisation

Consignes de Sécurité

Le symbole éclair avec une tête en forme de flèche à l'intérieur d'un triangle équilateral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffisante pour constituer un risque d'électrocution pour les individus.

Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utiliser des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appleareil.

AVERTISSEMENT: POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CE PRODUIA LA PLUIE OU A L'HUMIDITE. DES TENSIONS DANGEREUSES ELEVEES SONT PRESENTES A L'INTERIEUR DU BOITIER. NE PAS OUVRIR LE BOITIER. POUR Toute REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNIICIEN QUALIFIE.

Limits d'émissions de classe B

Cet apparéil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provouant des Interférences.

Consignes de sécurité importantes

1. Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projeteur et de le protégger contre toute surchauffe, il est recommendé de l'installer dans un lieu qui ne bouque pas la ventilation. comme exemple, ne pas placer le projeteur sur une table à café enconnée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximé de l'eau ou de l'humidité. Pour réduire les risques d'accidie et/ou d'électrocution, n'exposez pas cet apparéil à la pluie ou à l'humidité.
3. Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les pouches de chauffage, les cusinières ou d'autres appareils (y compris les amplificateurs) produit en la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement les pieces/accessoires spécifiés par le constructeur.
6. Ne pas utiliser l'appareil s'il est physiquement abimé ou endommagé.
   Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à):

Lorsque l'appareil est tombé.
Lorsque le cordon d'alimentation ou la fiche ont ete endommagés.
Lorsqu'un liquide a pénétré dans le projecteur.
Lorsque le projecteur a ete exposé à la pluie ou à l'humidité.
Lorsque quelques chose est tombé dans le projecteur ou est lâché dedans. Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou-retirer les couverçles pourrait vous exposer à des tensions dangereuses ou aux autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ills peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entrainer un incendie ou un choc électric.
2. Rêférez-vous au boîtier du projecteur pour les marques concernant la sécurité.
3. Cet apparéil ne doit être réparé que par un personnel de service qualifié.

Notice d'utilisation

Mises en Garde

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommendés dans ce guide d'utilisation.

Avertissement- Ne pas regarder dans l'objet du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux.
Avertissement- Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
Avertissement- Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
Avertissement- Lorsque vous poulez remplacez la lampe, veuillez laisser l'unité se refroidir. Suivez les instructions des page 53-54.
Avertissement- Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
Avertissement- Réinitialisez la fonction « Mise à zéro lampe » depuis le menu OSD « Options | Paramétres Lampe » après avoir remplaçé le module de la lampe (référez-vous à la page 47).
Avertissement- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Attendez 90 secondes pour que le projecteur se refroidisse.
Avertissement- Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
Avertissement- Lorsque la lampe atteint presque la fin de sa vie, le message « Avertissement lampe : Durée de vie de la lampe expirée. » s'affiche à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour replacer la lampe le plus rapidement possible.

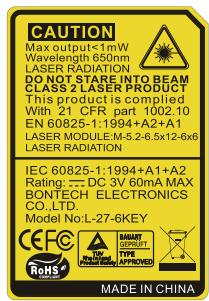

Avertissement- Ne pas regarder directement ou pointer le pointeur laser de la télécommande vers d'autres personnes. Le pointeur laser peut cause des dommages irréparables à la vue.

Lorsque la lampe
atteint la fin de sa
vie,le projecteur
ne se rallumera
pas tant que le
module de la
lampe n'a pas
eté remplaced.
Pour replacer
la lampe, suivez
les procedures
qui figurent dans
la section «
Remplacement
de la lampe » en
pages 53-54.

Notice d'utilisation

A faire :

Mettez hors tension et débranche la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit
Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l'appareil.
Débranche le cordon d'alimentation de la prise de courant si le produit ne va pas été utilisé pendant une longue période.

A ne pas faire :

Broquer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
Utiliser dans les conditions suivantes :

• Dans des environnements extrémement chauds, froids ou humides.

Assurez-vous que la température ambiente de la pièce est comprise entre 5 et 35^

Humidité relative est entre 5 - 35°C, 80% (Max.), sans condensation.

• Dans des zones susceptibles de composer un excès de poussière et de saleté.
• Aproximé de tout apparéil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Notice d'utilisation

Avertissement de sécurité pour les yeux

Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible.
Lorsque le projecteur est utilisé dans une salle de classe, surveiliez convenablement les élèves lorsqu'on leur demande de montré quelque chose sur l'écran.
Afin de minimiser la consommation électrique de la lampe, utilisez les rideaux pour réduire le niveau de la lumière de la pierce.

Caracteristiques du Produit

Résolution native XGA (1024x768)
Compatible avec HD - 1080p的支持
Moniteur VGA Loop Through (fonctionne en mode Veille > 1W)
Technologie BrilliantColorTM
Barre de sécurité et verrouillage Kensington
Contrôle RS232
Arrêt rapide
Haut-parleur intégré
SupportRéseau (certains modèles)

Introduction

Contenu du paquet

Déballez et vérifie le content du paquet afin de vous assurer que toutes les pieces enumeratedes se trouvent bien là. Si celui que chose venait à manquer, veillez contacter votre service clientèle le plus proche.

Cordon d'alimentation 1,8m
Cable VGA 1,8 m

Projecteur avec protège-objectif

2 piles AAA
Télécommande IR

En raison des différences entre les applications pour chaque pays, certaines regions peuvent avoir des accessoires différents.

Documentation :

Manuel Utilisateur

Carte de garantie

Carte de démarrage
rapide

Carte WEEE (EMEA uniqueness)

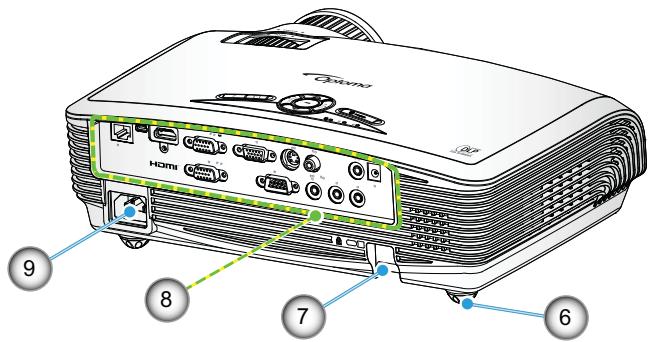

Aperçu du produit

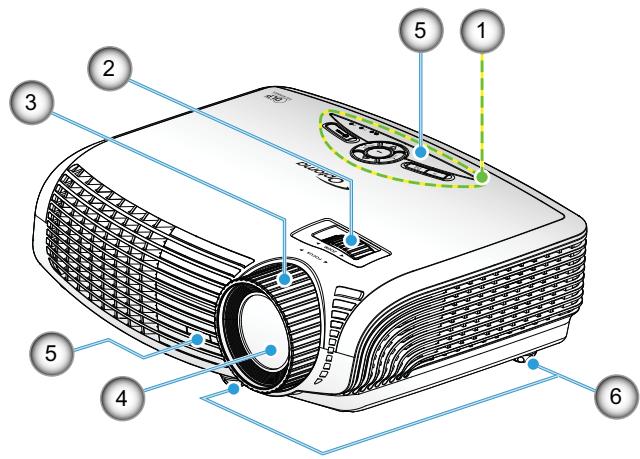

Unité principale

1. Panneau de commandes
2. Bague de réglage du zoom
3. Bague de réglage de la facale

4. Objectif pour zoom

5. Récepteurs IR

6. Pied de réglage inclinable
7. Barre de sécurité
8. Connexions d'entrée/sorting
9. Prise d'alimentation

Introduction

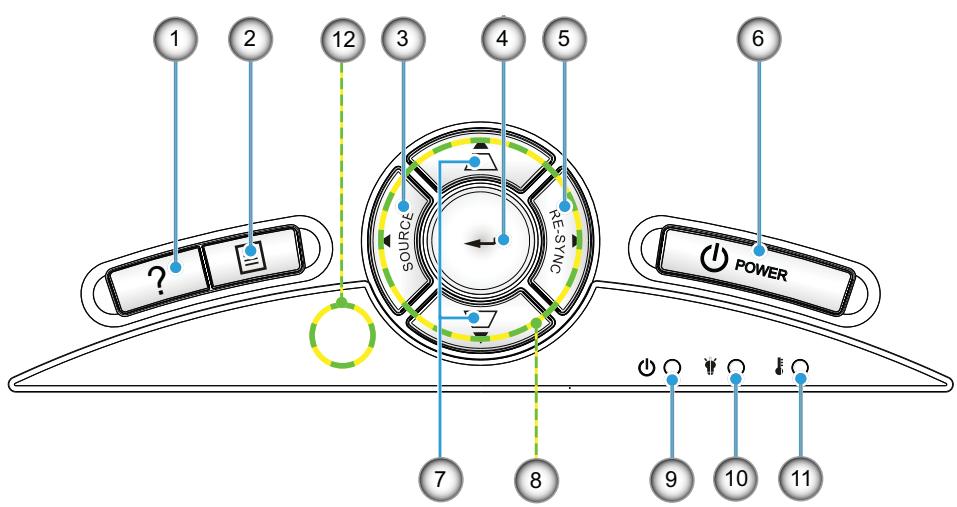

Panneau de commandes

1. Aide
2. Menu
3. Source
4. Entrer
5. Re-Sync
6. Marche-Arret
7. Correction Trapèze
8. Quatre touches de sélection directionnelles
9. DEL témoin Marche/Veille
10. DEL de panne de lampe
11. DEL de la températe
12. Récepteur IR

Introduction

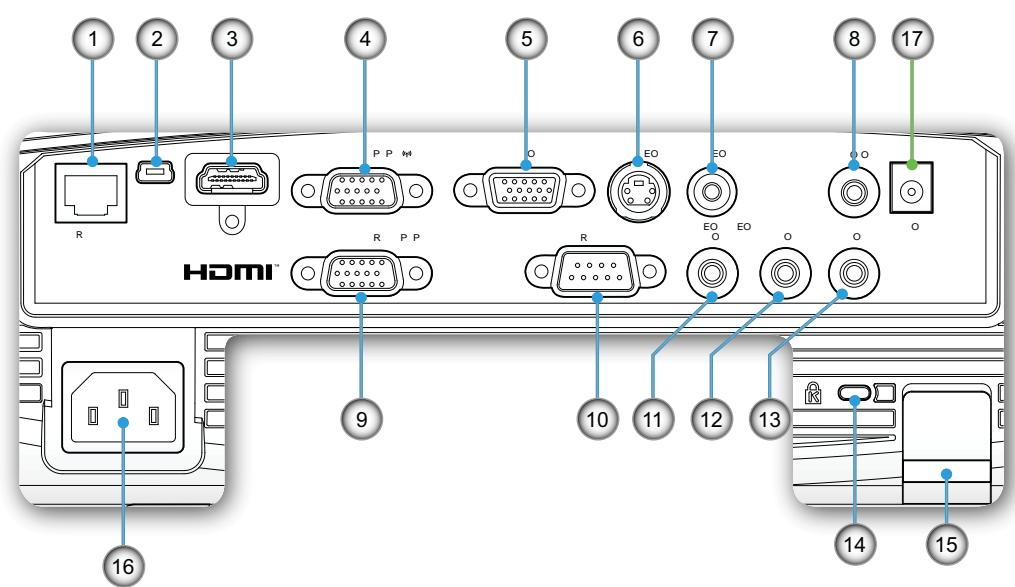

Connexions d'entrée / sortie

1. Connecteur de réseauutage RJ-45
2. Connecteur USB (connexion à l'ordinateur pour la fonction de souris à distance)
3. Connecteur HDMI
4. Connecteur Entrée VGA1/YPbPr « (¶) » (Signal analogue PC/Entrée video composante/HDTV/YPbPr/Dongle sans fil)
5. Connecteur Sortie VGA (Sortie moniteur Loop-through de l'entrée VGA1)
6. Connecteur Entre S-Viséo
7. Connecteur Entre video composite
8. Connecteur Sortie audio (Mini prise 3,5mm)
9. Connecteur Entrée VGA2/PÉRITEL/YPbPr (Signal analogue PC/ Entrée video composante/HDTV/PÉRITEL/YPbPr)
10. Connecteur RS-232 (9 broches)

Introduction

1. Connecteur Entreé audio 3 (Mini prise 3,5mm) (pour S-Viséo/Viséo)
2. Connecteur Entreé audio 2 (Mini prise 3,5mm) (pour VGA2)
3. Connecteur Entreé audio 1 (Mini prise 3,5mm) (pour VGA1)
4. Port de verrouillage Kensington
5. Barre de sécurité
6. Prise d'alimentation

Cette fonction est seulement disponible sur certains modèles.

1. Connecteur Relais Declencheur 12V

Introduction

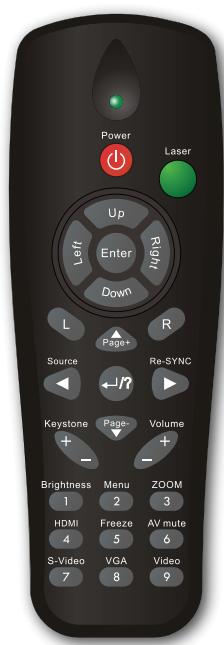

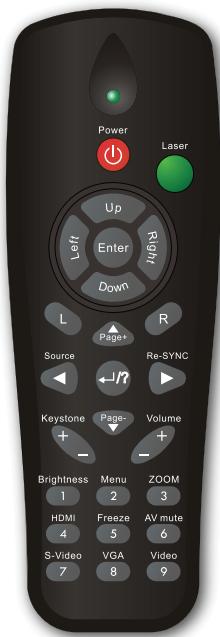

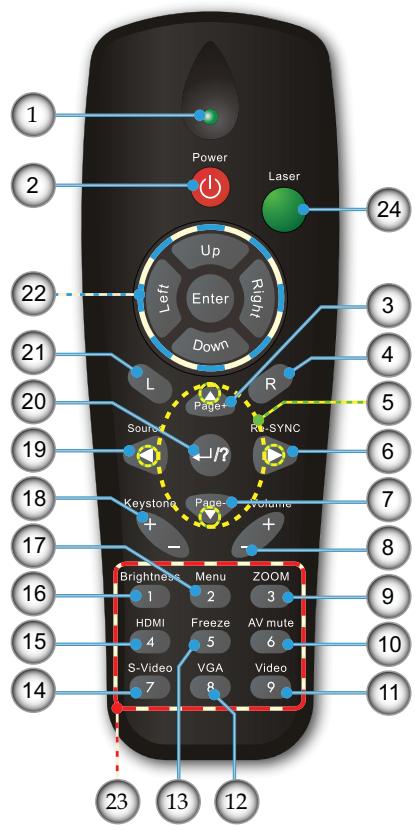

Télécommande

1. Indicateur DEL
2. Marche/Arret
3. Page precedente
4. Clic droit de souris
5. Quatre touches de sélection directionnelles
6. Re-Sync
7. Page suivante
8. Volume +/-
9. Zoom
10. Muet AV
11. Video

12. VGA

13. Figer

14. S-Viséo
    15.HDMI
15. Luminosite
16. Menu
17. Trapèze +/-
18. Source
19. Entrer/Aide
20. Clic gauche de souris
21. Contrôle de la Souris/PC
22. Pavé numérique

(pour saisie du mot de passage)

1. Pointeur laser

Installation

Connexion du projecteur

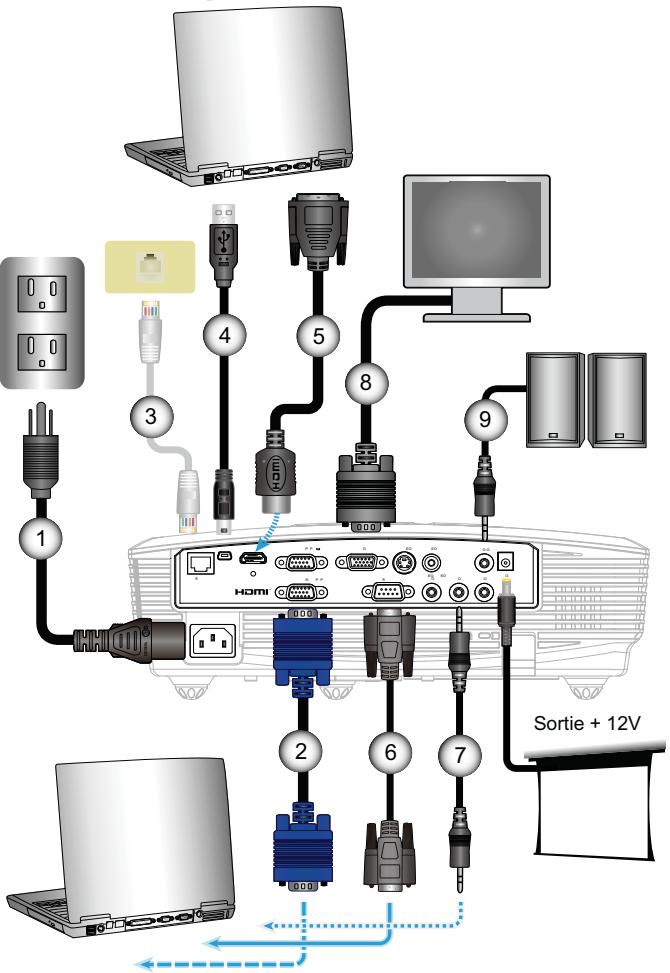

Connexion à l'ordinateur de bureau/ ordinateur portable

La configuration des E/S dépend du modele.
En raison des
différences entre les
applications pour
chaque pays, certaines
régions peuvent avoir
des accessoires
différents.
(*) Accessoire optionnel

1. Cordon d'alimentation

2. Cable VGA

3. *Cable de réseau
4. Cable USB
5. *Cable DVI/HDMI
6. *Cable RS232
7. *Cable d'entrée audio
8. *Câble de sortie VGA
9. *Câble de sortie audio

Installation

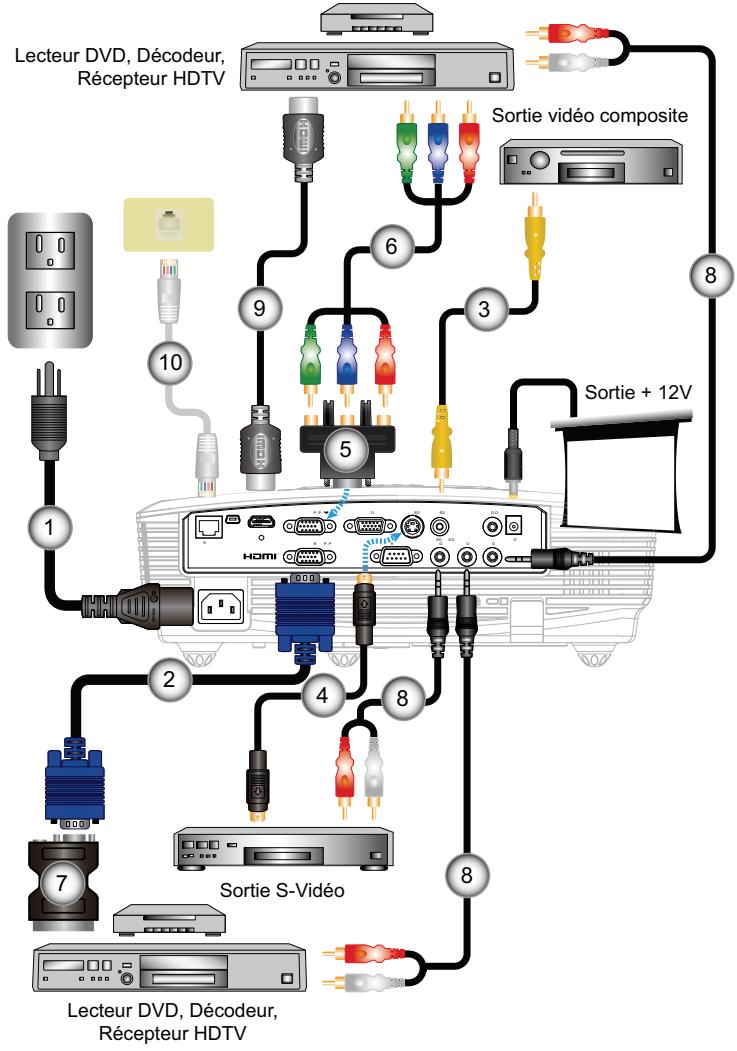

Connexion aux sources video

La configuration des E/S dépend du modele.
En raison des
différences entre les
applications pour
chaque pays,
certaines régions
peuvent avoir des
accessoires
différents.
(*) Accessoire optionnel

1. Cordon d'alimentation
2. Cable VGA
3. *Câble video composite
4. *Cable S-Video
5. *Adaptateur 15 broches 3 RCA composante/HDTV
6. *Cable composante 3 RCA
7. *Adaptateur PERITEL/VGA
8. *Prise de cable audio/RCA
9. *Cable HDMI
10. *Cable de réseau

Mise sous/hors tension du projecteur

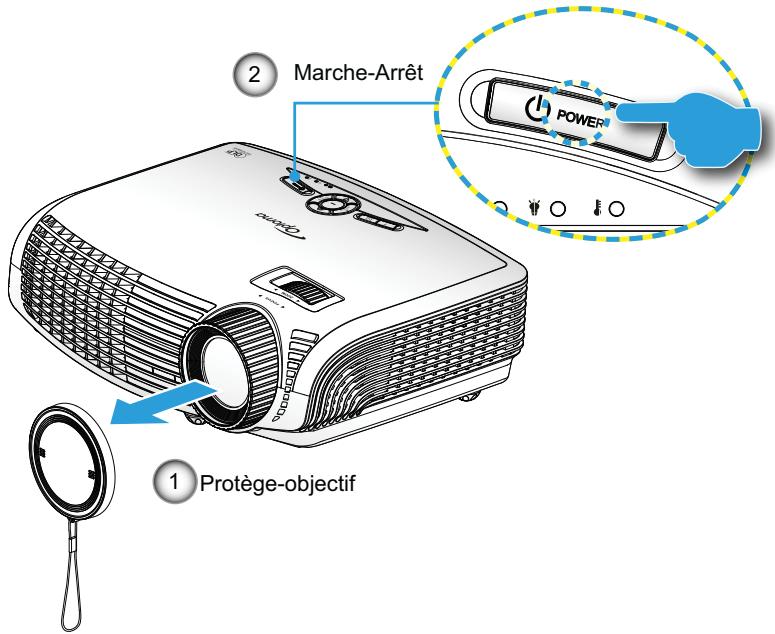

Mise sous tension du projecteur

(*) Lorsque le mode d'économie d'énergie est activé, le Pass-through VGA et Audio et RS-232 et RJ-45 seront désactivés en mode Veille.

1. Retirez le protège-objectif. ①
2. Branchez le cordon d'alimentation et le cable de signal. Quand connecté le voyant DEL MARCHE/VEILLE s'éclaire en Orange.
3. Allumez la lampe en pressant sur le bouton « Ⓞ » situé sur le haut du projecteur ou sur la télécommande. Levoyant DEL MARCHE/VEILLE devient maintainant Vert. ②

L'écran de démarriage s'affichera dans environ 10 secondes. La première fois que vous utilisez le projecteur, vous serez invite à seLECTIONner la langue préféérée et le mode d'économie d'énergie (*).

1. Allumez et connectez la source que vous pouze voir afficher sur l'écran (ordinateur, ordinateur bloc-notes, lecteur video, etc.). Le projecteur détectera automatiquement la source. Sinon, pressez le bouton Menu et allez sur « OPTIONS ». Assurez-vous que le « Verr. Source » a été régle sur « Arrêt »
   Si vous connectez plusieurs sources en même temps, pressez sur le bouton « SOURCE » sur le panneau de commandes ou les touches de source directe sur la télécommande pour passer de l'une à l'autre.

Allumez d'abord le projecteur et ensuite selectionnez les sources de signaux.

Français

Installation

Mise Hors tension du Projecteur

1. Pressez le bouton « Ⓞ » de la télécommande ou du panneau de commandes pour éteindre le projecteur. Le message suivant sera affiché sur l'écran.

Pressez à nouveau le bouton « Ⓞ » pour confirmer, autrement le message disparaître après 15 secondes. Lorsque vous pressez de nouveau le bouton « Ⓞ », le système affichera le décompte sur l'écran puis s'éindra.

1. Les ventilateurs de refroidissement continuant de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et levoyant DEL MARCHE/VEILLE clignotera en vert Lorsque le voyant DEL MARCHE/VEILLE s'allume en orange, cela signifie que le projecteur est entree en mode Veille.
   Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Une fois en mode Veille, pressez simplement le bouton « Ⓞ » pour redémarrer le projecteur.
2. Débranche le cordon d'alimentation de la prise de courant et du projecteur.
3. N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.

Voyant d'avertissement

Lorsque les voyants d'advertissement (voir ci-dessous) s'allument, le projecteur s'eteindra automatiquement.

Levoyant « LAMPE » est éclairé en rouge et levoyant « Marche/Veille » clignote en orange.
Levoyant «TEMP» est éclairé en rouge et levoyant «Marche/Veille » clignote en orange. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois quil sera refroidi.
Levoyant «TEMP » clignote en rouge et levoyant «Marche/Veille » clignote en orange.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si levoyant d'advertissement s'allume de nouveau, contactez votre centre de service le plus proche pour de l'aide.

Contactez le centre de réparation le plus proche si le projecteur affiche ces symptômes. Référez-vous aux pages 61-62 pour plus d'informations.

Réglage de l'image projetée

Réglage de la hauteur du projecteur

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied régable que vous souhaitez régler sous le projecteur.
2. Faites tourner les bagues régibles dans le sens des aiguilles d'une montre pour baiser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter. Répétez cette opération avec les autres pieds si nécessaire.

Installation

Réglage du zoom/de la mise au point du projecteur

Vous pouvez tourner la bascule du zoom pour faire un zoom avant ou arrrière. Pour faire la mise au point de l'image, faites tourner la bague de variation de la focale jusqu'à ce que l'image soit claire.

La série Zoom 1.2x fera la mise au point sur des distances entre 4,92 et 32,81 pieds (entre 1,50 et 10,00 metres).

Réglage de la taille de l'image projetée

Écran (Diagonale)	Max.	46,1" (117,2cm)	76,9" (195,3cm)	100,0" (253,9cm)	153,8" (390,6cm)	246,1" (625,0cm)	307,6" (781,3cm)
	Min.	38,4" (97,7cm)	64,1" (162,8cm)	83,3" (211,6cm)	128,2" (325,5cm)	205,1" (520,8cm)	256,3" (651,0cm)
Écran Taille	Max. (LxH)	36,9" x 27,7" 93,8 x 70,3cm	61,5" x 46,1" 156,3 x 117,2cm	80,0" x 60,0" 203,1 x 152,3cm	123,0" x 92,3" 312,5 x 234,4cm	196,9" x 147,6" 500,0 x 375,0cm	246,1" x 184,5" 625,0 x 468,8cm
	Min. (LxH)	30,8" x 23,1" 78,1 x 58,6cm	51,3" x 38,4" 130,2 x 97,7cm	66,6" x 50,0" 169,3 x 127,0cm	102,5" x 76,9" 260,4 x 195,3cm	164,0" x 123,0" 416,7 x 312,5cm	205,1" x 153,8" 520,8 x 390,6cm
Hd	Max.	4,15" (10,55cm)	6,92" (17,58cm)	9,00" (22,85cm)	13,84" (35,16cm)	22,15" (56,25cm)	27,68" (70,31cm)
	Min.	3,46" (8,79cm)	5,77" (14,65cm)	7,50" (19,04cm)	11,53" (29,3cm)	18,45" (46,88cm)	23,07" (58,59cm)
Distance		4,92' (1,50m)	8,20' (2,50m)	10,66' (3,25m)	16,40' (5,00m)	26,25' (8,00m)	32,81' (10,00m)

Ce tableau est donné à titre indicatif uniquement.

Commandes Utilisateur

Panneau de commandes et télécommande

Panneau de commandes

Utilisation du panneau de commandes

Marche-Arrêt	Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 14-15.
RE-SYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
Entrer	Confirme votre sélection d'un élément.
SOURCE	Presse « SOURCE » pour selectionner un signal d'entrée.
Menu	Presse « Menu » pour ouvrir le menu OSD (affichage à l'écran). Pour fermer le menu OSD, pressez de nouveau « Menu ».
? AIDE	Menu Aide (voir page 21).
Quatre touches de sélection directionnelles	Utilisez ▲▼ ▲▷ pourCHOISIR des éléments ou effectuer les réglages pour votre sélection.
Trapèze	Utilisez □ □ pour régler la distorsion de l'image causée par l'inclinaison du projecteur. (±40 degrés)
○ DEL de la lampe	Indique l'état de la lampe du projecteur.
○ DEL de la température	Indique l'état de la température du projecteur.
○ DEL MARCHE/VEILLE	Indique l'état du projecteur.

Commandes utiliser

Télécommande

Utilisation de la télécommande

Marche-Arrêt	Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 14-15.
Laser	Pressez pour utiliser le pointeur laser.
Bouton G	Clic gauche de souris.
Bouton D	Clic droit de souris.
Page +	Utilisez ce bouton pour aller en haut d'une page.
Page -	Utilisez ce bouton pour aller en bas d'une page.
Entrer/Aide	← Confirme votre sélection d'un élément. ? Menu Aide (voir page 21).
Source	Pressez « Source » pour sélectionner le signal d'entrée.
Re-SYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
Quatre touches de sélection directionnelles	Utilisez ▲▼ ▲► pourCHOISIR des éléments ou effectuer les réglages pour votre sélection.
Trapèze +/-	Règle la distorsion de l'image provoquée par l'inclinaison du projecteur.
Volume +/-	Permet d'augmenter/baisser le volume.
Luminosité	Règle la luminosité de l'image.
Menu	Pressez « Menu » pour ouvrir le menu OSD (affichage à l'écran). Pour fermer le menu OSD, pressez de nouveau « Menu ».
ZOOM	Zoom avant sur une image. Pressez les boutons ↓ pour changer le zoom.

Commandes Utilisateur

Télécommande

Utilisation de la télécommande
HDMI	Pressez « HDMI » pourCHOISIR LA SOURCE HDMI.
Figer	Pressez « Figer » pourfaire une pause d'image.Presse de nouveau ce bouton pourdéver-rouiller.
Muet AV	Eteint/rallume momentanément l'audio et la videoo.
S-Video	Pressez « S-Video » pourCHOISIR LA SOURCE S-Video.
VGA	Pressez « VGA » pourCHOISIR LES SOURCES VGA.
Video	Pressez « Video » pourCHOISIR LA SOURCE videoocomposite.

Commandes utiliser

Utiliser le menu AIDE

La fonction AIDE facilitite l'installation et l'utilisation.

Pressez le bouton «?» du panneau de commandes ou de la télécommande pour ouvrir le menu Aide.

Commandes Utilisateur

Le bouton du menu d'aide fonctionne seulement lorsqu'aucune source d'entrée n'est détectée.

Référez-vous à la section « Guide de dépannage » sur les pages 48-51 pour plus de détails.

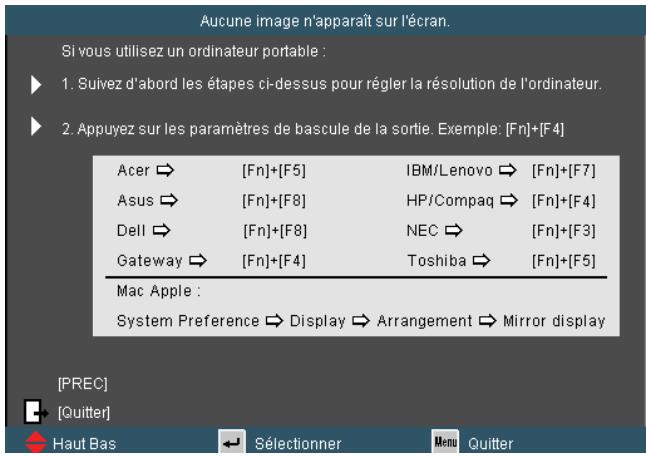

Aucune image n'apparait sur I'ecran.

Si une source d'entrée est détectée et que vous pressez le bouton d'aide, les pages suivantes apparaitront pour vous aider à corriger les problèmes.

Commandes utiliser

Les bords de l'image sont inclinés.

Si possible, repositionné le projeteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur le bouton [KEYSTONE + / -] de la télécommande jusqu'à ce que les bords de l'image soient verticaux.

[Trapéze +/−]

[Quitter]

Haut Bas

Selectionner

Quitter

Commandes Utilisateur

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment utilise

1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur.
   2 Lorsque l'OSD s'affiche, utilisez les boutons pour selectionner un élément dans le menu principal. Lors de la selection d'une page en particulier, presse ou « Entre » pour entrer dans le sous-menu.
2. Utilisez les boutons ▲▼ pour selectionner l'élement souhaité et changez le réglage avec les boutons △▶.
3. Sélectionnez l'élement suivant à régler dans le sous-menut et réglez comme déscrit ci-dessus.
4. Pressez « Entrer » pour confirmer et l'écran returnera au menu principal.
5. Pour quitter, pressez de nouveau « MENU ». Le menu OSD disparaîtra et le projecteur enregistrtera automatiquement les nouveaux paramètres.

Commandes utiliser

Arborescence du menu

(#) « Saturation » et « Teinte » sont disponibles uniquement en mode Vidéo.
() « Signal » est disponible uniquement avec un signal analogue VGA (RVB).

L'élément suivant est seulement disponible sur certains modèles.

(☆) «Trapèze auto », «Trois dimensions », «Invers sync 3D », «Légendage »

Commandes Utilisateur

Arborescence du menu

Commandes utiliser


Mode Affichage

Il existe de nombreux prérégliages usine optimisés pour toute une gamme de types d'images.

Présentation: Bonnes couleurs et luminosité provenant de l'entrée PC.

Lumineux : Luminosité maximale depuis l'entrée PC.
Film : Pour le home cinema.
sRGB: Couleurs précises standardisées.
Tableau noir : Ce mode est à sélectionner pour obtenir les mêleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).
Salle de classe : ce mode est recommendé pour une projection en salle de classe.
Utilisateur1:Réglages de l'utilisateur.
Utilisateur2: Le réglage initial par défaut de ce mode est mode Film. Tous les réglages postérieurs effectuels par l'utilisateur dans Utilisateur2 seront sauvégardés dans ce mode pour l'utilisation ultérieure.

Luminosité

Règle la luminosité de l'image.

Appuyez sur pour assombrir l'image.
Appuyez sur pour éclaircir l'image.

Commandes Utilisateur


Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plussons de l'image.

Appuyez sur ↓ pour baiser le contraste.
Appuyez sur pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Appuyez sur ↓ pour baiser la netteté.
Appuyez sur pour augmenter la netteté.

Saturation

Règle une image videoe depuis le noir et blanc jusqu'à des couleurs pleinement saturees.

Appuyez sur ↓ pour baiser la saturation des couleurs de l'image.
Appuyez sur pour augmenter la saturation des couleurs de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur ↓ pour augmenter la quantité de vert dans l'image.
Appuyez sur pour augmenter la quantité de rouge dans l'image.

Commandes utiliser

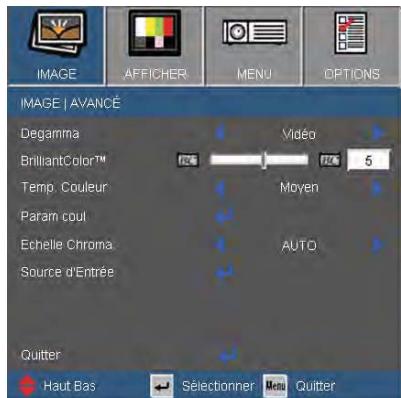

IMAGE | Avancé

Degamma

Ceci vous permet deCHOISIR une table degamma qui a ete ajustee pour vous procurer la meilleure qualite d'imagre pour I'entree.

Film : pour le home cinema.

Video : pour la source video ou TV.
Graphique: pour la source image.
PC : pour la source ordinateur ou PC.

BrilliantColor™

Ce paramètre régliable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

Règle la température des couleurs. À une température plus BASSE, l'écran apparait plus froid ; à une température plus Élevée, l'écran apparait plus chaud.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié parmi AUTO, RGB ou YUV.

Commandes Utilisateur

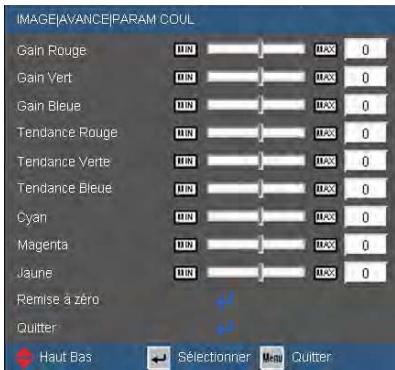

Avance | Param Coul

Couleur

Utilisez ces réglages pour régler les couleurs Rouge, Verte, Bleue, Cyan, Magenta et Jaune individuelles.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d'usine par défaut pour les réglages de couleur.

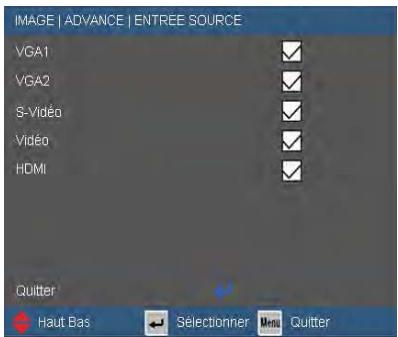

Avancé | Source d'Entrée

Source d'entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ↓ pour entrer dans le sous-menu et Sélectionnez les sources désirées. Pressez « Entrer » pour terminer votre sélection. Le projecteur ne recherche pas les entrées déslectionnées.

Commandes utiliser

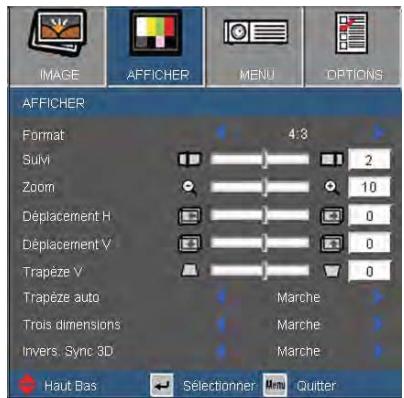

AFFICHER

Format

Utilisez cette fonction pourCHOISIR le format d'image souhaite.

4:3: Ce format est pour des sources d'entrée 4x3.
16:9-I : Ce format est pour des sources d'entrée 16x9, par exemple les TV HD et les DVD avances pour TV à grand écran. (576i/p)
16:9-II : Ce format est pour des sources d'entrée 16x9, par exemple les TV HD et les DVD avances pour TV à grand écran. (480i/p)
Natif: Ce format affiche l'image originale sans aucune mise à l'échelle.
AUTO : Sélectionne automatiquement le format d'affichage approprié.

Format d'image source détectée)	Redimensionner l'image
	Modèle XGA
4:3	1024 x 768 centre
16:9-I	1024 x 576 centre
16:9-II	854 x 480 centre
Natif	Redimensionne l'image native à la description ci-dessus, pas la résolution des pixels.

Commandes Utilisateur

Zone d'affichage

Zone image

Signal d'entrée

Affichage à l'écran

Commandes utiliser

AFFICHER

Suivi

La fonction surbalayage permet d'éliminer les bruits dans une image video. Surbalaye l'image pour éliminer le bruit de codage video sur le bord de la source video.

Zoom

L'element suivant est seulement disponible sur certains modèles.

«Trapéze auto »,
<Trois dimensions Invers. sync 3D

Appuyez sur pour réduire la taille d'une image.
Appuyez sur pour agrandir une image sur l'écran de projection.

Déplacement H

Déplace la position de l'image projetée horizontally.

Déplacement V

Déplace la position de l'image projetée verticalément.

Trapèze V.

Appuyez sur ou pour régler la distorsion verticale de l'image.
Si l'image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire.

Trapèze auto

Ajuste automatiquement les déformations verticales de l'image.

Trois dimensions

Appuyez sur le bouton « Marche » pour activer Trois dimensions pour les images 3D.

Invers. Sync 3D

Appuyez sur le bouton « Marche » pour inverser le contenu de l'image à gauche et à droite.

Appuyez sur « Arrêt » pour afficher le contenu par défaut de l'image.

« Invers. sync 3D » est seulement disponible lorsque Trois dimensions est activé.

Commandes Utilisateur

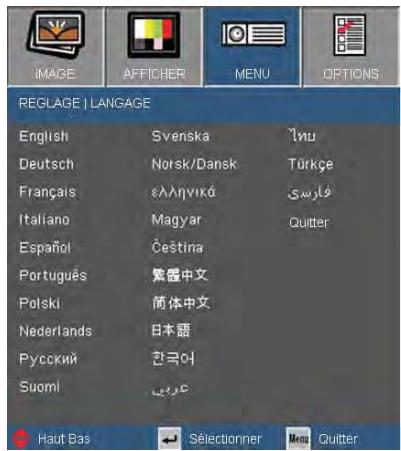

REGLAGE | Langue

Langue

Choisissez le menu OSD multilingue. Pressez ou pour passer au sous-menu puis utilisez les boutons ou pour selectionner votre langue préfééré. Pressez « Entrer » pour terminer votre selection.

Commandes utiliser

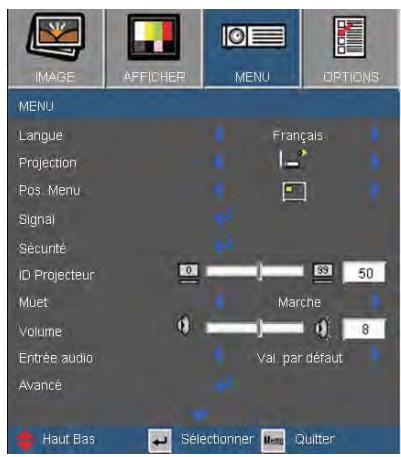

MENU

Projection

Le bureau arriré et le plafond arrirée doivent être utilisés avec un écran dépoli.

Bureau Avant

C'est la sélection par défaut. L'image est projetée droit sur l'écran.

Bureau Arrière

Quand selectionnee, l'image apparaftra renversée.

Avant Plafond

Quand selectionnée, l'image tournera à l'envers.

Arrière Plafond.

Quand sélectionnée, l'image apparaitra renversée dans la position à l'envers.

Commandes Utilisateur

MENU

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

ID Projecteur

La définition Id peut être configurée par menu (gamme 00~99), et permet à l'utilisateur de contrôleur un projecteur unique via RS232. Rêférez-vous à la page 58 pour la liste complètes des commandes RS232.

Muet

Choisir « Marche » pour couper le son.
Choisir « Arrêt » pour rétablir le son.

Volume

Appuyez sur pour baiser le volume.
Appuyez sur pour augmenter le volume.

Entrée audio

Les réglages audio par défaut sont sur le panneau arrêté du projecteur. Utilisez cette option pour réassigner les entrées audio (1, 2 ou 3) à la source d'image actuelle. Chaque entrée audio peut être assignée à plus d'une source video.

AUDIO1: VGA1
AUDIO2:VGA2
AUDIO3 : S-VIDEO /VIDEO

Commandes utiliser

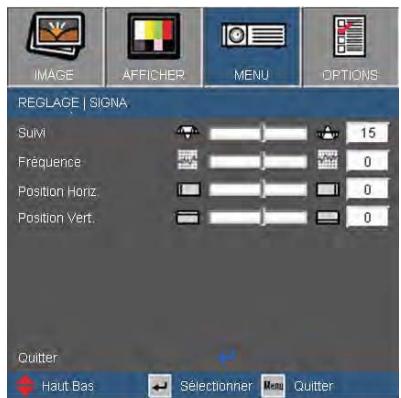

MENU | Signal

« Signal » est disponibles uniquement en signal analogue VGA (RGB).

Suivi

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utilise cette fonction pour la corriger.

Fréquence

Modifie la fréquence des données d'affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N'utilise cette fonction que si l'image semble papilloter verticalément.

Position H.

Appuyez sur ↓ pour déplacer l'image vers la gauche.
Appuyez sur pour déplacer l'image vers la droite.

Position V.

Appuyez sur ↓ pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Commandes Utilisateur

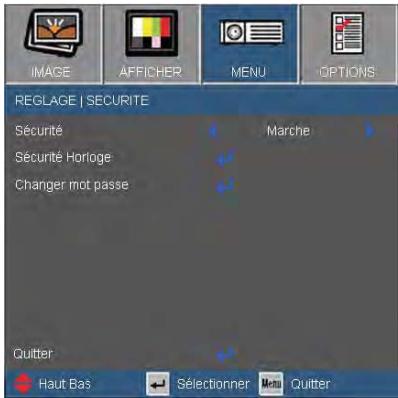

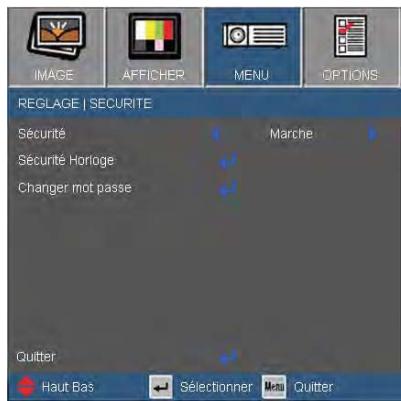

MENU | Sécurité

Sécurité

Marche : Choisissez « Marche » pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
Arrêt : Choisissez « Arrêt » pour pouvoir allumer le projecteur sans vérification du mot de passer.

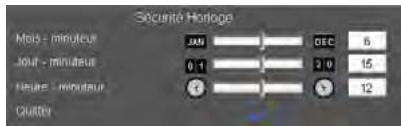

Sécurité Horloge

Permet de selectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut ettre utilisé. Une fois que le temps s'est ecoulé, vous devrez a nouveau entrer votre mot de passer.

Commandes utiliser

MENU | Sécurité

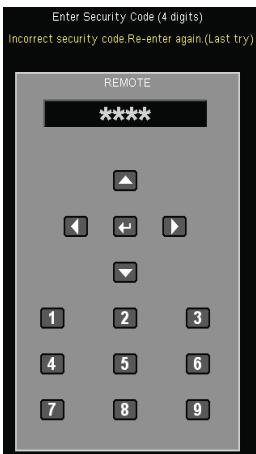

La valeur par défaut du code du mot de passer est « 1234 » (première fois).

Changer motonne

Première fois :

1. Pressez « pour changer le mot de passer.
2. Le mot de passer doit avoir 4 chiffres.
3. Utilisez les boutons à numérores sur la télécommande pour saisir votre nouveau mot de passer et ensuite pressez « ← » pour confirmer votre mot de passer.

Changer mot passe :

1. Pressez « » pour entrer l'ancien mot de passer.
2. Utilisez les boutons à numérios pour entrer votre mot de passage actuel et ensuite pressez « ← » pour confirmer.
3. Entrez le nouveau mot de passer (4 chiffres) en utilisant les boutons à numeros sur la télécommande et ensuite pressez « ← » pour confirmer.
4. Entrez une nouvelle fois le nouveau mot de passer et pressez « » pour confirmer.

Lorsque vous entrez un mot de passer incorrect 3 fois de suite, le projecteur s'eteint automatiquement.
Si vous avez oublié votre mot de passer, veuillez contacter votre bureau local pour de l'aide.

Commandes Utilisateur

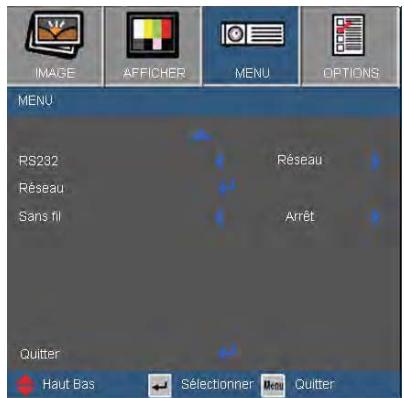

MENU

RS232

RS232: Permet le contrôle d'un projecteur individuel via RS232. (Réglage par défaut)
Réseau: Permet le contrôle du projecteur via le navigateur web (Internet Explorer) en utilisant le réseau.

« Sans fil» ne marche qu'avec le connecteur VGA1
Avertissement : VGA cable ne marchera pas et le projecteur peut s'eteindre si Sans fil est activé.

Sans fil

Choisissez « Marche » pour activer la fonction sans fil.

Commandes utiliser

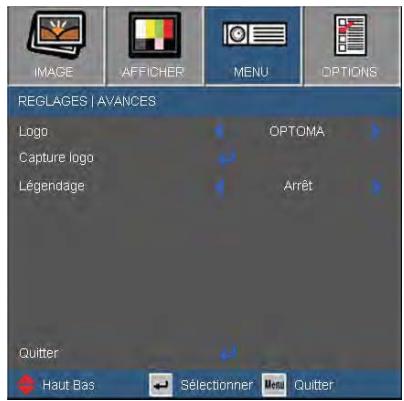

MENU | Avancé

Logo

Utilisez cette fonction pour selectionner l'écran de démarriage désirable. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

OPTOMA: L'écran de démarrage par défaut.
Utilisateur: Utiliser mémoriser l'image à partir de la fonction « Capture Ecran ».

Capture Logo

Appuyez sur « ↓ » pour capturer immédiatement une image de l'image actuèlement affichée sur l'écran.

« Légendage »: sur certains modèles

Legendage

Arrêt : Sélectionnéz « Arrêt » pour désactiver la fonction de sous-titrage.
CC1: Langue CC1: Anglais Américain.
CC2: Langue CC2 (dépend de la chaîne TV de l'utilisateur): espagnol, français, portugais, allemand, danois.

Commandes Utilisateur

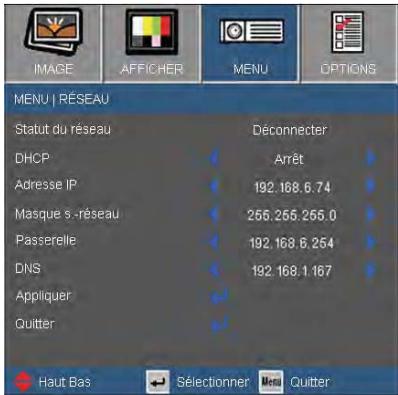

MENU | Réseau

Statut du réseau

Affiche l'etat de connexion du réseau.

DHCP

Utilisez cette fonction pour désirir l'écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD.

Marche: Assigner automatiquement une adresse IP au projeteur depuis le serveur DHCP externe.
Arret: Assigner manuellement une adresse IP.

Adresse IP

Sélectionner une adresse IP.

Masques.-réseau

Selectionner un numero de masque de sous-reseau.

Passerelle

Selectionner la passerelle par défaut du réseau connecté au projecteur.

DNS

Selectionner le numero DNS.

Applicuer

Pressez « » et choisissez « Oui » pour appliquer la seLECTION.

Commandes utiliser

Comment utiliser un navigateur web pour contrôleur la projectioneur

1. Activer DHCP permet au serveur DHCP d'assigner automatiquement une adresse IP, ou d'entrée manuellement les informations reseau requires.

Lorsque yous utilisez l'adresse IP du projecteur, vous ne pourrez pas vous connecter à votre serveur de services.

1. Puis choisissez appliquer et pressez sur le bouton « ← » pour terminer le processus de configuration.

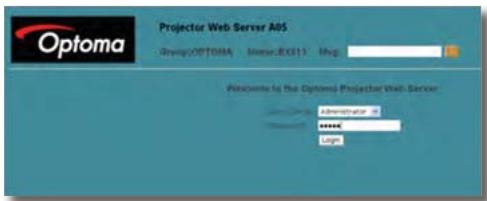

2. Lancez votre navigateur web et renseignez l'écran LAN de l'OSD, la page web s'affichera comme illustré ci-dessous:

1. Ouvrir « Panneau de commandes » pour commander votre projeteur.

Lorsque vous établiesse une connexion directe entre yourselves ordinateur et le projecteur

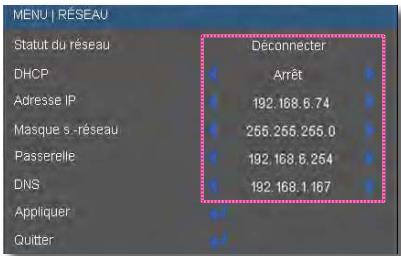

Étape 1: Trouvez une adresse IP (192.168.6.74) depuis la fonction LAN du projeteur.

Commandes Utilisateur

Etape 2 : Sélectionnez Appliquer et pressez le bouton « Entrer » pour soumettre la fonction ou pressez la touche « Menu » pour quitter.
Etape 3 : Pour ouvrir Connexions réseaux, cliquez sur Démarrer, cliquez sur Panneau de commandes, cliquez surRéseau et connexions Internet, et ensuite cliquez surConnexions réseaux. Cliquez sur la connexion que vous voulez configurez, et ensuite, sousTâches réseau , cliquez surChanger les paramètres de cette connexion.

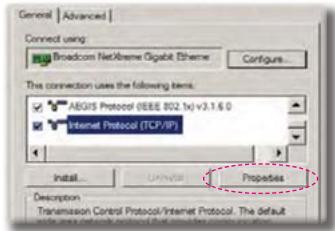

Etape 4: Sur l'onglet Général, sous Cette connexion utilise les éléments suivants, cliquez sur Protocole IP (TCP/IP), et ensuite cliquez « Propriétés. »

Etape 5: Cliquez sur Utiliser l'adresse IP suivante, et tapez comme ci-dessous:

1) Adresse IP: 192.168.6.XXX
2) Masque de sous-reseau : 255.255.0.0
3) Passerelle par défaut: 192.168.6.254

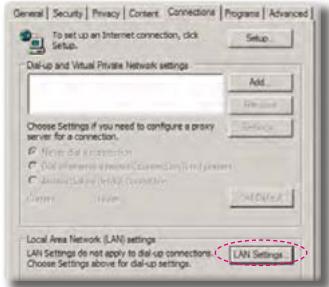

Etape 6 : Pour ouvrir Options Internet, cliquez sur le navigateur IE, cliquez sur Options Internet, cliquez sur Onglet connexions et cliquez sur « Paramètres LAN ... »

Etape 7: La boîte de dialogue Paramètres de réseau local (LAN) apparait, dans laZone du serveur proxy, annule la case à cocherUtiliser un serveur proxy pour votre LAN, ensuite cliquez le bouton « OK » deux fois.

Etape 8: Ouvrez votre IE et entreprises l'adresse IP 192.168.6.74 dans l'URL puis pressez sur la touche « Entrer ». La page web s'affichera comme illustré ci-dessous:

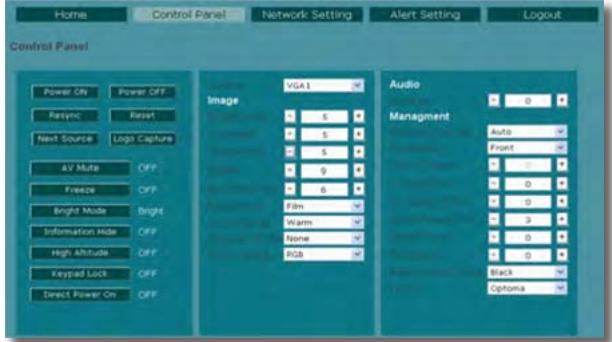

Etape 9: Ouvrez « Panneau de commandes » pour commander votre projeteur.

Commandes utiliser

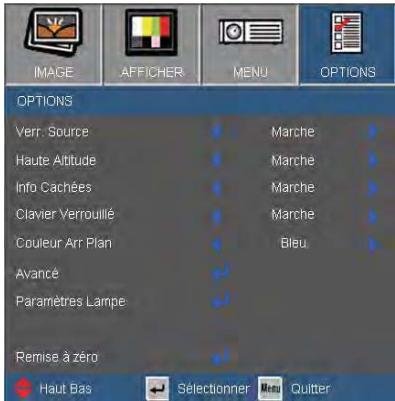

OPTIONS

Verr. Source

Marche: Le projecteur recherche seulement la connexion d'entrée actuelle.
Arrêt: Le projecteur recherche d'autres signaux si le signal d'entrée courant est perdu.

Haute altitude

Quand « Marche » est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est rarefie.

Info Cachées

Pour désactiver le verrouillage du clavier, pressez et maintenez enforcé la touche « Entrer » sur le dessus du projecteur pendant 5 secondes.

Marche : Choisissez « Marche » pour masquer les messages d'info.
Arrêt : Choisissez « Arrêt » pour afficher le message de « recherche ».

Clavier Verrouillé

Quand la fonction de verrouillage du clavier est sur « Marche », le panneau de commandes sera verrouillé, toute fois le projecteur peut être utilisé avec la télécommande. En selectionnant « Arrêt », vous pourrez réutiliser le panneau de commandes.

Couleur Arr Plan

Utiliser cette fonctionnalité pour afficher un écran « Noir », « Bleu », « Rouge », « Vert » ou « Blanc » quand aucun signal n'est disponible.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d'affichage de tous les menus aux valeurs d'usine par défaut.

Commandes Utilisateur

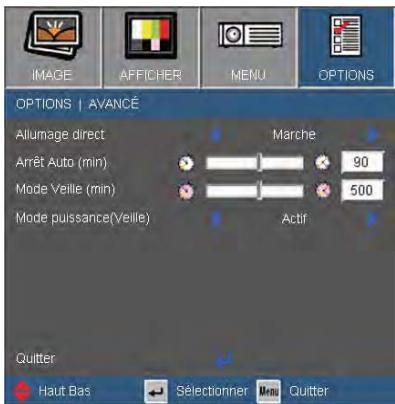

OPTIONS | Avancé

Allumage Direct

Choisissez « Marche » pour activer le mode Allumage Direct.
Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à presser sur le bouton « Ⓞ » sur le panneau de contrôle du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y aaucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Mode Veille (min)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'eteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Ceci désactive
la sortie VGA et le contrôle
RJ-45 lorsque le projecteur est en mode
Puisance (Veille)
avec Eco.

Mode Puisance (Veille)

Eco.: Choisissez « Eco. » pour réduire encore plus la consommation <1W.

Activé : Choisissez « Activé » pour revenir au mode de veille normal et le port de sortie VGA sera activé.

Commandes utiliser

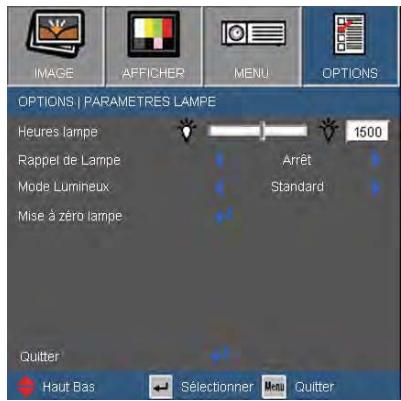

OPTIONS | Paramètres Lampe

Heures Lampe

Affiche la durée de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaitre ou masquer le message d'advertisement lorsque le message de changement de lampe s'affiche.

Le message apparaitra 30 heures avant la fin de sa durée de vie.

Mode Lumineux

Lorsque la température ambiente est au-dessus de 35^ pendant l'utilisation, le projecteur basculera automatiquement à STD.

Standard: Choisissez « Standard » pour attenuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.
BRILLANT: Choisissez « LUMINEUX » pour augmenter la luminosité.

Mise à zéro lampe

Réinitialise le décompte des heures de vie de la lampe après l'avoir remplaçée.

Annexes

Dépannage

Si vous avez des problèmes avec le projeteur, reférez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur regional ou le centre de service.

?Aucune image n'apparait à l'écran

Assurez-vous que tous les cables et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section « Installation ».
Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée.
Vérifiez si la lampe de projection a été correctement installée. Veuillez vous référer à la section « Remplacement de la lampe »
Assurez-vous d'avoir retire le protège-objectif et que le projecteur est sous tension.
Assurez-vous que la fonction « Muet AV » est bien désactivée.

? Image affichée partiellement, en défilament ou Incorrecte

Pressez « Re-SYNC » sur la télécommande.
Si vous utilisez un ordinateur :

Pour Windows 95, 98, 2000. XP :

1. Ouvrez l'icone « Poste de travail », ensuite le dossier « Panneau de configuration » puis double-cliquez sur l'icone « Affichage »
2. Sélectionnez l'onglet « Paramètres »
3. Vérifiez que votre réglage de résolution d'affichage est inférieur ou égal à UXGA (1600 x 1200).
4. Cliquez sur le bouton « Propriétés avances »

Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Rêférez-vous aux étapes suivantes.

1. Vérifiez que votre réglage de résolution est inférieur ou égal à UXGA (1600 x 1200).
2. Sélectionnez le bouton « Changer » sous l'onglet « Moniteur »

Annexes

1. Cliquez sur « Afficher tous les péripériques ». Ensuite sélectionné « Types de moniter standard » sous la boîte SP,CHOISSEZ le mode de résolution dont vous avez besoin sous « Modèles »
2. Vérifiez que le réglage de résolution de l'affichage du monitér est inférieur ou égal à UXGA (1600 x 1200).

Si vous utilisez un ordinateur portable :

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur les touches indiquées ci-dessous pour que le fabricant de votre ordinateur portable envoie le signal de l'ordinateur vers le projecteur. Exemple : [Fn]+[F4]

Acer ⇒	[Fn]+[F5]	IBM/Lenovo ⇒	[Fn]+[F7]
Asus ⇒	[Fn]+[F8]	HP/Compaq ⇒	[Fn]+[F4]
Dell ⇒	[Fn]+[F8]	NEC ⇒	[Fn]+[F3]
Gateway ⇒	[Fn]+[F4]	Toshiba ⇒	[Fn]+[F5]

Mac Apple : Preférence Système ⇒ Affichage ⇒ Disposition ⇒ Affichage Miroir

Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

7 L'écran de l'ordinateur portable ou de l'ordinateur PowerBook n'affiche pas de presentation

Si vous utilisez un ordinateur portable Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second apparéil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

7 L'imagé est instable ou vacillante

Utilisez «Suivipour fixer le problème. Reportez-vous à la page 37 pour plus d'informations.
Changez les paramètres de couleur du moniteur sur votre ordinateur.
7 L'imagecomptepuneuna barre verticalevacillante
Utilisez « Fréquence » pour effectuer le réglage. Reportez-vous à la page 37 pour plus d'informations.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projeteur.

Annexes

?L'imagest flowe

Assurez-vous d'avoir retire le protège-objectif.
Réglez la bague de variation de la focale sur l'objet du projecteur.
Assurez-vous que l'écran de projection se trouve à la bonne distance. Reportez-vous à la page 17.

?L'imagestéirée lors del'affichage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphosique ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 lorsque le mode d'affichage du projecteur est reglé sur 16:9 dans l'OSD.
Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
Si l'image est encore agrandie, vous devez aussi régler le format d'image en vous liéérant à ce qui suit:
Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

?L'imagestrop petite ou trop large

Réglez la Bague de Réglage du Zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l'écran.
Pressez sur le bouton « Menu » de la télécommande ou du panneau de commandes du projecteur, allez sur « Affichage →Format » et essayez avec desréglages différents.

7 Des bords de l'image sont inclinés

Si possible, repositionné le projecteur de manière à ce qu'il soit centré horizontally par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur le bouton « Distorsion trapézoidale + / - de la télécommande ou pressez « / » sur le panneau du projecteur, jusqu'à ce que les côtes soient verticaux.

?L'imagestrenversée

Sélectionnez « RÉGLAGES → Projection » dans l'OSD et réglez la direction de projection.

Annexes

?Le projecteur arrêté de répondre aux commandes.

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 60 secondes avant de reconnectcer l'alimentation.
Vérifiez que « Verr. pavé » n'est pas activé en essayant d'utiliser la télécommande avec le projecteur.

7 La lampe grille ou émet un claquement

Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellesment avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas replacé. Pour replacer la lampe, suivez les procédures qui figurent dans la section « Remplacement de la lampe » en pages 53-54.

Indication de l'etat du projecteur

?Message de DEL d'éclairage

Message	DEL MARCHE/VEILLE	DEL de la tempête	DEL de la lampe
	(Vert/Orange)	(Rouge)	(Rouge)
Etat Veille(cordon d'alimentationd'entrée)	Orange	○	○
Mise sous tension(préchauffage)	ClignoteVert	○	○
Lampe allumée	Vert	○	○
Hors tension(Refroidissement)	ClignoteVert	○	○
Erreur(surchauffe)	Clignoteorange	○	○
Erreur(Panne duventilateur)	Clignoteorange	Clignotant	○
Erreur(panne de lalampe)	Clignoteorange	○	○

• Levoyant DEL de MARCHE/VEILLE est ALLUME quand l'OSD apparait, est ETEINT quand l'OSD disparait.

Allumé

Pas allumé ()

Annexes

? Messages de I'ecran

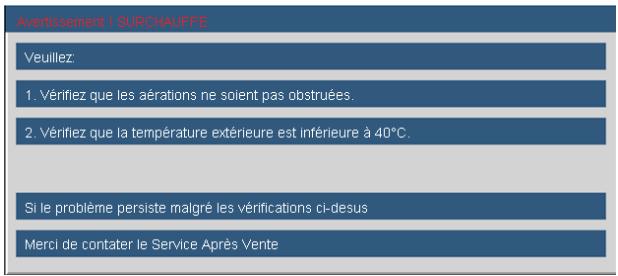

Avertissement de température :

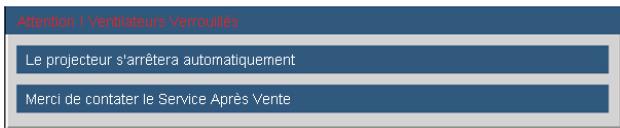

Panne du ventilateur :

Avertissement de lampe :

Hors limits d'affichage :

Télécommande

Si la télécommande ne fonctionne pas

Vérifiez que l'angle d'utilisation de la télécommande est ± 15^ horizontally et verticalement par rapport aux récepteurs IR du projecteur.
Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 7m (± 0^) du projecteur.
Assurez-vous que les piles sont insérées correctement.

Remplacer les piles quand elles sont mortes.

Annexes

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d'advertissement.

Avertissement lampe

Durée de vie de la lampe expériée

Une fois que vous Voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

CAUTION!

HIGH PRESSURE LAMP MAY EXPLODE IF IMPROPERLY HANDED.REFER TO

Les lampes à haute pression peuvent exploser si elles sont mal utilisées.

Confier l'entretien à une personne qualifiée.

Avertissement : Pour un montage au plafond, prenez des précautions lorsque vous ouvrez le panneau d'accès à la lampe. Il est conseilé de porter des lunettes de sécurité lorsque vous changez l'ampoule pour un montage au plafond. « Des précautions doivent être obligatoirement prises afin d'éviter à des pieces desserrées de tomber du projecteur. »

Avertissement : le compartment de la lampe peut être chaud ! Laissez-le refroidir avant de changer la lampe!

Avertissement : pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touche pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.

Annexes

Les vis du couvercle de la lampe et de la lampe ne peuvent pas etre enlevées.
Le projecteur ne peut pas etre tourné si le couvercle de la lampe n'a pas ete remis sur le projecteur.
Ne touchez aucune partie en verre de la lampe. Les huiles de la peau peuvent endommager la lampe. Utilisez un chiffon sec pour nettoyer le module de la lampe s'il a ete touche par accident.

Procedure de remplacement de la lampe :

1. Mettez le projecteur hors tension en appuyant sur le bouton « Ⓞ »
2. Laissez le projecteur refroidir pendant au moins 30 minutes.
3. Debranchez le cordon d'alimentation.
4. Revissez les deux vis du couvercle. 1
5. Poussez vers le haut et retirez le couvercle. 2
6. Dévissez les deux vis sur le module de la lampe. 3
7. Soulevez la lampe avec la poignée et enlevez le module de la lampe doucement et gentiment. 4

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse.

1. Rallumez le projecteur et utilisez la fonction « Réinitialisation de Lampe » une fois que le module de la lampe a été changé.

Réinitialisation de la lampe : (i) Pressez sur « MENU » → (ii) Sélectionnez « OPTIONS » → (iii) Sélectionnez « Réglage de la lampe » → (iv) Sélectionnez « Réinitialisation de la lampe » → (v) Sélectionnez « Oui ».

Annexes

Modes de Compatibility

Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)		Sync. H (kHz)
		Anglog	Numérique	Anglog	Numérique
VGA	640 × 350	70	70	31,50	31,50
VGA	640 × 350	85	85	37,90	37,90
VGA	640 × 400	85	85	37,90	37,90
VGA	640 × 480	60	60	31,50	31,50
VGA	640 × 480	72	72	37,90	37,90
VGA	640 × 480	75	75	37,50	37,50
VGA	640 × 480	85	85	43,30	43,30
VGA	720 × 400	70	70	31,50	31,50
VGA	720 × 400	85	85	37,90	37,90
SVGA	800 × 600	56	56	35,20	35,20
SVGA	800 × 600	60	60	37,90	37,90
SVGA	800 × 600	72	72	48,10	48,10
SVGA	800 × 600	75	75	46,90	46,90
SVGA	800 × 600	85	85	53,70	53,70
XGA	1024 × 768	60	60	48,40	48,40
XGA	1024 × 768	70	70	56,50	56,50
XGA	1024 × 768	75	75	60,00	60,00
XGA	1024 × 768	85	85	68,70	68,70
WXGA	1280 × 768	60	60	47,80	47,80
WXGA	1280 × 768	75	-	60,30	-
WXGA	1280 × 720	60	60	45,00	-
WXGA	1280 × 800	60	60	49,68	49,64
SXGA	1152 × 864	60	60	53,50	53,50
SXGA	1152 × 864	70	-	63,80	63,80
SXGA	1152 × 864	75	-	67,50	67,50
SXGA	1152 × 864	85	-	77,10	77,10
SXGA	1280 × 1024	60	60	63,98	63,98
SXGA	1280 × 1024	75	-	79,98	79,98
SXGA	1280 × 1024	85	-	91,10	91,10
SXGA	1280 × 960	60	-	60,00	-
SXGA+	1400 × 1050	60	60	63,98	63,98
UXGA	1600 × 1200	60	60	75,00	75,00

Pour la résolution écran large (WXGA), le support de compatibilité dépend des modèles d'ordinateur portable/PC.

Annexes

Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)	Sync. H (kHz)
MAC LC 13"	640 × 480	66,66	34,98
MAC II 13"	640 × 480	66,68	35,00
MAC 16"	832 × 624	74,55	49,73
MAC 19"	1024 × 768	75	60,24
MAC	1152 × 870	75,06	68,68
MAC G4	640 × 480	60	31,35
i MAC DV	1024 × 768	75	60,00
i MAC DV	1152 × 870	75	68,49
i MAC DV	1280 × 960	75	75,00

Compatibilité Video

NTSC	M (3,58MHz), 4,43 MHz
PAL	B, D, G, H, I, M, N
SECAM	B, D, G, K, K1, L
SDTV/HDTV	480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz

Annexes

Commandes RS232 et Liste des

Fonctions du Protocole RS232

Rôle de la brochure RS232

N° de Broche	Spéc. (du côte/projecteur)
1	Sans objet
2	RXD
3	TXD
4	Sans objet
5	MASSE
6	Sans objet
7	Sans objet
8	Sans objet
9	Sans objet

Annexes

Liste des Fonctions du Protocole RS232

Installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux specifications suivantes :

Veuillez noter que des dommages suite à une mauvaise installation annuleront la garantie.

Avertissement: 1. Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaissur de la plaque de montage.

1. Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
2. Eviter d'installer le projecteur pres d'une source chaude.

Type de vis: M3*3

Longueur maximale de la vis: 10mm
Longueur minimale de la vis: 7,5mm

Objectif

Unité : mm

Annexes

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuilles contacter votre bureau régional.

ETATS-UNIS

715 Sycamore Drive

Milpitas, CA 95035, USA

www.optomausa.com

Té1:408-383-3700

Télécopie: 408-383-3702

Service: [e-mail]

Canada

5630 Kennedy Road, Mississauga,

ON, L4Z 2A9, Canada

www.optoma.ca

Tél: [phone]

Télécopie: 905-361-2581

Service: [e-mail]

Europe

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projeteur.

Avis FCC

Cet apparéil a été testé et reconnu conforme aux limites pour les apparèils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet apparéil générale, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produit dans une installation particulière. Si cet apparéil provoque des interférences nèfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l' apparéil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technician radio/télévision experimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres apparciels informatiques doivent etre effectuees a l'aide de cables blindés pour rester conforme aux reglements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourrait annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Annexes

Conditions de Fonctionnement

Cet apparéil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet apparéil ne doit pas provoquer d'interférences néfastes, et
2. Tcet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : pour les utilisateurs canadiens

Cet apparéil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive EMC 2004/108/CE (comprenant les amendements)
• Directive 2006/95/CE sur les faibles voltages
• Directive R & TTE 1999/5/CE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet apparéil électronique dans les déchets pour vous en débarrasssez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuilles le recycler.
