VP-D21 - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Caméscope numérique
Caractéristiques techniques principales	Résolution vidéo : 680 x 480 pixels, Capteur : CCD, Zoom optique : 34x
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	130 x 80 x 60 mm
Poids	500 g
Compatibilités	Compatible avec les cartes mémoire SD
Type de batterie	Batterie lithium-ion
Tension	7.4 V
Puissance	Consommation : 5 W
Fonctions principales	Enregistrement vidéo, prise de vue photo, lecture vidéo
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le service après-vente
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales utiles	Vérifier la compatibilité des cartes mémoire avant l'achat

FOIRE AUX QUESTIONS - VP-D21 SAMSUNG

Comment allumer la caméra Samsung VP-D21 ?

Pour allumer la caméra, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée.

Que faire si la caméra ne s'allume pas ?

Vérifiez si la batterie est correctement insérée et chargée. Si la caméra ne s'allume toujours pas, essayez d'utiliser une autre batterie.

Comment transférer des vidéos vers un ordinateur ?

Connectez la caméra à l'ordinateur à l'aide du câble USB. Allumez la caméra et sélectionnez l'option 'Transfert de données' sur l'écran de la caméra.

Pourquoi mes vidéos sont-elles floues ?

Assurez-vous que l'objectif est propre et que la caméra est stable lors de l'enregistrement. Utilisez un trépied si nécessaire.

Comment régler la date et l'heure sur la caméra ?

Accédez au menu principal, sélectionnez 'Réglages', puis 'Date et Heure'. Entrez les informations correctes et enregistrez les modifications.

Que faire si la caméra ne peut pas lire une cassette ?

Vérifiez si la cassette est compatible avec la caméra. Si la cassette est endommagée ou sale, nettoyez-la ou essayez une autre cassette.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et non pelucheux pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation de la Samsung VP-D21 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Samsung dans la section 'Support' ou 'Téléchargements'.

Comment réinitialiser la caméra aux paramètres d'usine ?

Accédez au menu, sélectionnez 'Réglages', puis 'Réinitialiser'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Que faire si le son est faible lors de l'enregistrement ?

Vérifiez les paramètres de volume dans le menu de la caméra. Assurez-vous que le microphone n'est pas obstrué et que vous enregistrez dans un environnement calme.

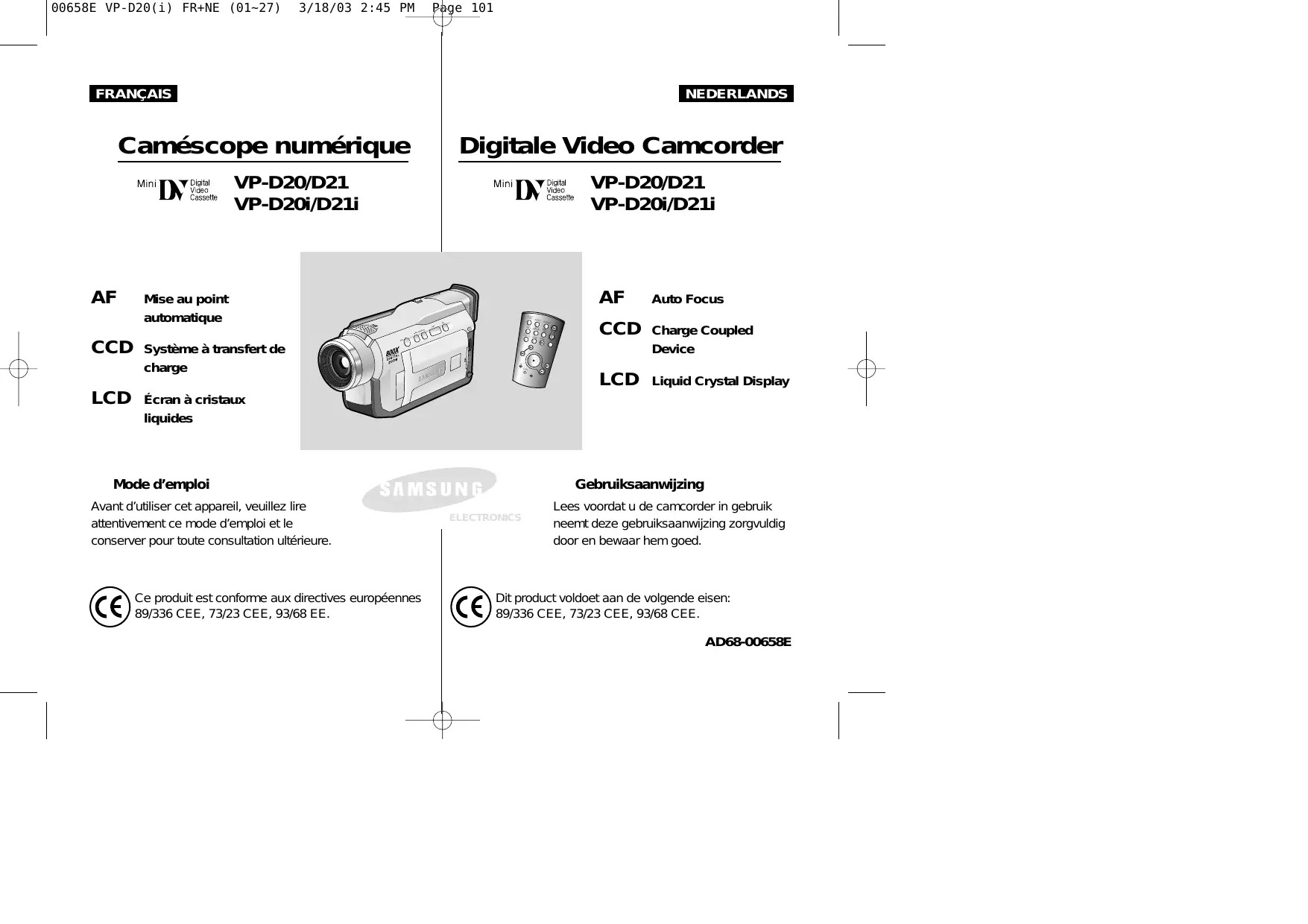

MODE D'EMPLOI VP-D21 SAMSUNG

Mise au point automatique

CCD

Système à transfert de charge

LCD

Écran à cristaux liquides

AF

Auto Focus

CCD

Avant d'utiliser cet apparéil, veuillez dire attentivement ce mode d'emploi et le conserver pour toute consultation ultérieure.

Ce produit est conforme aux directives européennes 89/336 CEE, 73/23 CEE, 93/68 EE.

SAMSUNG

ELECTRONICS

Gebruiksaanwijzing

Remarques et consignes de sécurité 6

Familiarisez-vous avec le caméoscope 11

Fonctionnalités 11

Accessoires fournis avec votre camoscope 12

Vue avant et latereale (cote gauche) 13

Vue du cote gauche 14

Vue de droite et du dessus 15

Vue arriere et du dessous 16

Télécommande 17

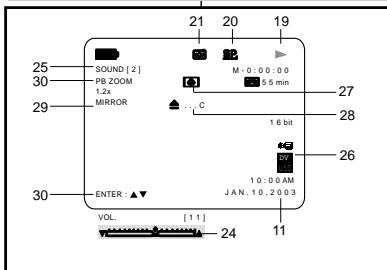

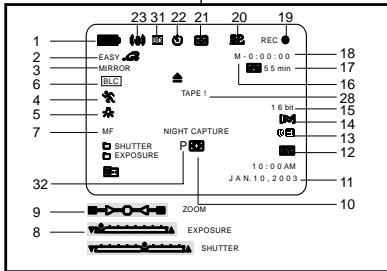

Affichage à l'écran en mode caméscope ou magnétoscope 18

Activation/désactivation de l'affichage (mode OSD) 19

Préparez votre caméoscope 20

Utilisation de la télécommande 20

Installation de la batterie de la télécommande 20

Enregistrement automatique avec la télécommande 20

Installation de la batterie au lithium 21

Mise en place de la poignée de soutien 22

Poignée de soutien 22

Bandouliere 22

Connexion d'une source d'alimentation 23

Utilisation de l'adaptateur secteur et du cable CC 23

Utilisation du bloc batterie au lithium-ion 24

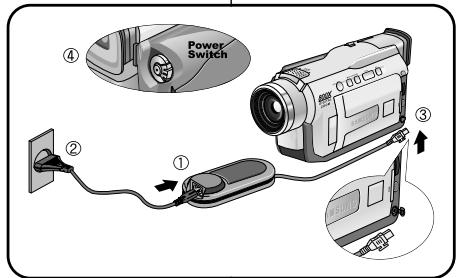

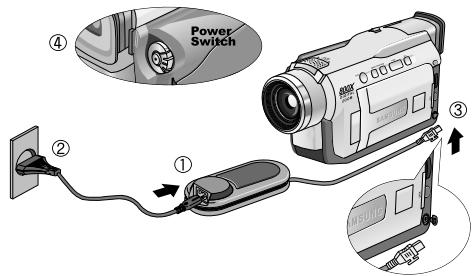

Chargement du bloc batterie au lithium-ion 24

Durée d'enregistrement selon le mode et le type de batterie … 25

Affichage du niveau de la batterie 26

Insertion et ejection d'une cassette 27

Effectuez un enregistrement simple 28

Premier enregistrement 28

Recherche de séquences (REC SEARCH) 29

Astuces pour la stabilité de l'image 30

Utilisation de I'ecran LCD 30

Utilisation du viseur 30

FRANÇAIS

Sommaire

Réglage de l'écran LCD 31

Utilisation du viseur 32

Réglage de la mise au point 32

Lecture d'une bande à l'écran 33

Réglage de l'écran LCD lors de la lecture 34

Réglage du volume du haut-parleur 34

Perfectionnez vos enregistements 35

Fonctions du mode menu 35

Listedesreglages 35

Réglage du caméoscope sur CAMERA ou PLAYER 35

Fonctions disponibles pour chaque mode 36

Réglage de l'horloge (CLOCK SET) 37

Activation/désactivation de la télécommande (REMOCON) 38

Activation/désactivation de la sonorité (BEEP SOUND) 39

Bruit de I'obturateur (SHUTTER SOUND) 40

Mode DEMONSTRATION 41

Exposition automatique (PROGRAM AE) 42

Réglage de l'exposition automatique 43

Equilibrage du blanc (WHT. BALANCE) 44

Utilisation du zoom numérique 45

Zoom avant et arrête 45

Zoom numérique 46

Stabilisateur electronique d/images (DIS) 47

Effets speciaux numériques (DSE) 48

Selection d'un effet 49

Mode d'enregistrement (REC MODE) 50

Mode AUDIO 51

Coupe-vent (WIND CUT) 52

Affichage de la date et de l'heure (DATE/TIME) 53

Affiche (TV DISPLAY) 54

Menu rapide (menu de navigation) 55

Utilisation du menu rapide 56

Vitesse d'obturation et exposition (SHUTTER SPEED & EXPOSURE) 57

FRANÇAIS

Sommaire

Obturation lente (SLOW SHUTTER) 58

Mode EASY (débutants) 59

Mise au point manuelle/automatique (MF/AF) 60

Mise au point automatique 60

Mise au point manuelle 60

Contre-jour intelligent (BLC) 61

Fondu en ouverture et en fermetre (FADE) 62

Début de l'enregistrement 62

Fin de I'enregistrement (avec fondu) 62

Doublage sonore (AUDIO DUBBING) 63

Réalisation du doublage sonore 63

Écoute du son double 64

Enregistrement d'une image fixe 65

Recherche d'images fixes 65

Capture de nuit (NIGHT CAPTURE) 66

Capture de nuit renforcée (POWER NIGHT CAPTURE) 67

Utilisation de la torche intégrée 68

Techniques d'enregistrement 69

Visionnez une cassette 70

Lecture d'une bande 70

Lecture sur I'ecran LCD 70

Lecture sur I'ecran de votre téléviseur 70

Connexion à un téléviseur avec entrée A/V 70

Connexion à un téléviseur sans entrée A/V 71

Lecture de la cassette 71

Fonctions du mode magnétoscope 72

Arrêt sur image (mode pause) 72

Recherche d'image avant/arrière 72

Lecture au ralenti avant/arriere 72

Lecture image par image 73

Lecture X2 avant/arrière 73

Mode mémoire compteur (ZERO MEMORY) 74

Effets spéciaux numériques en lecture (PB DSE) 75

Zoom en lecture (PB ZOOM) 76

FRANÇAIS

Sommaire

Enregistrement en mode magnétoscope (VP-D20i/D21i uniquement) .... 77

Transfert de données IEEE 1394 78

Connexion pour transfert de données numériques -

IEEE 1394 (i.LINK) 78

Connexion à un autre apparéil video numérique 78

Connexion a un PC 78

Configuration système requise 79

Enregistrement avec un cable de connexion DV

Transfert d'images numériques avec l'interface USB 80

Configuration système requise 80

Installation du programme DVC Media 5.0 81

Connexion à un PC 82

Conseils d'utilisation 83

Fin d'un enregistrement 83

Nettoyage et entretien du caméoscope 84

Nettoyage des têtes video 84

Utilisation du caméoscope à l'étranger 85

Sources d'alimentation 85

Normes de couleurs 85

Dépannage 86

Dépannage 86

Auto-diagnostic 86

Condensation 86

Pour la France uniquement 90

FRANÇAIS

Remarques et consignes de sécurité

Rotation de l'écran LCD

Manipuez l'écran doucement lorsque vous le faites tourner.

Une rotation intempéste peut endommager l'intérieur de la charnière qui relié l'écran LCD au corps de l'appareil.

NEDERLANDS

1. Écran LCD fermé.
2. Enregistrement standard lors de l'utilisation de l'écran LCD.
3. Enregistrement en regardant l'écran LCD d'en haut.
4. Enregistrement en regardant l'écran LCD de face.
5. Enregistrement avec l'écran LCD fermé.

1

2

3

4

5

Remarques et consignes de sécurité

Droits d'auteur (VP-D20i/D21i uniquement)

Les programmes de télévision, les bandes video, les DVD, les films et tout autre support enregistré de ce type peuvent être protégés par des droits d'auteurs. Les copier sans autorisation peut aller à l'encontre des loi en vigueur dans votre pays.

Formation de condensation

1. Un accroissement soudain de température peut entraîner la formation de condensation à l'intérieur de l'appareil.

Ce peut etre le cas lorsque vous passez:

• d'un extérieur froid à un interieur chaud (en hiver, par exemple),

• d'un interieur frais à un extérieur chaud (en été, par exemple).

• Si la fonction de protection "DEW(+) " se déclenché, laissez l'appareil pendant deux heures dans un endroit sec et à température ambiente, le compartment à cassette ouvert et sans le bloc batterie.

Caméscope

1. N'exposez pas votre caméoscope à des températures trop élevées (plus de 60^ ), par exemple, en plein soleil ou dans une voiture garée au soleil.
2. Ne mouillez pas votre caméoscope. Tenez-le à l'abri de toute humidité (pluie, eau de mer, etc.). Sinon, il risque d'être endommagé, entraînant parfois un dysfonctionnement irréparable de l'appareil.

Remarques et consignes de sécurité

Assurez-vous que le bloc batterie est charge avant de filmer sans connexion au secteur.
Pour prolonger la durée de votre batterie, gardez votre caméscope êtrent lorsqu vous ne l'utilise pas.
- En mode CAMERA, si vous laissez votre apparéil en veille pendant plus de cinq minutes sans vous en servir et avec une bande à l'intérieur, il s'était instant automatiquement pour éviter tout déchargement inutilie de la batterie.
Assurez-vous que le bloc batterie est parfaitement en place. Ne faites pas tomber le bloc batterie ; vous risqueriez de l'endommager.
- Un bloc batterie neuf n'est jamais chargé.
Avant de l'utiliser, vous devez le charger complètement.
- Si vous prévoyez de filmer pendant longtemps, il est conseilé d'utiliser le viseur plutôt que l'écran LCD car celui-ci consomme plus d'énergie.

• Lorsque la batterie ne fonctionne plus ou est hors d'usage, contactez votre revendeur le plus proche.

Les batteries doivent être traitées en tant que déchets chimiques.

Nettoyage des têtes video

Pour garantir un enregistrement normal et obtenir des images claires, nettoyez régulièrement les+têtes video.
L' apparition de parasites sur l'image ou l'affichage d'un écran vide peut signifier que les têtes video sont sales.
Dans ce cas, nettoyez-les avec la cassette de type sec prévue à cet effet.
- N'utilise pas de cassette de type humide, car vous risqueriez d'endommager les têtes video.

De batterij

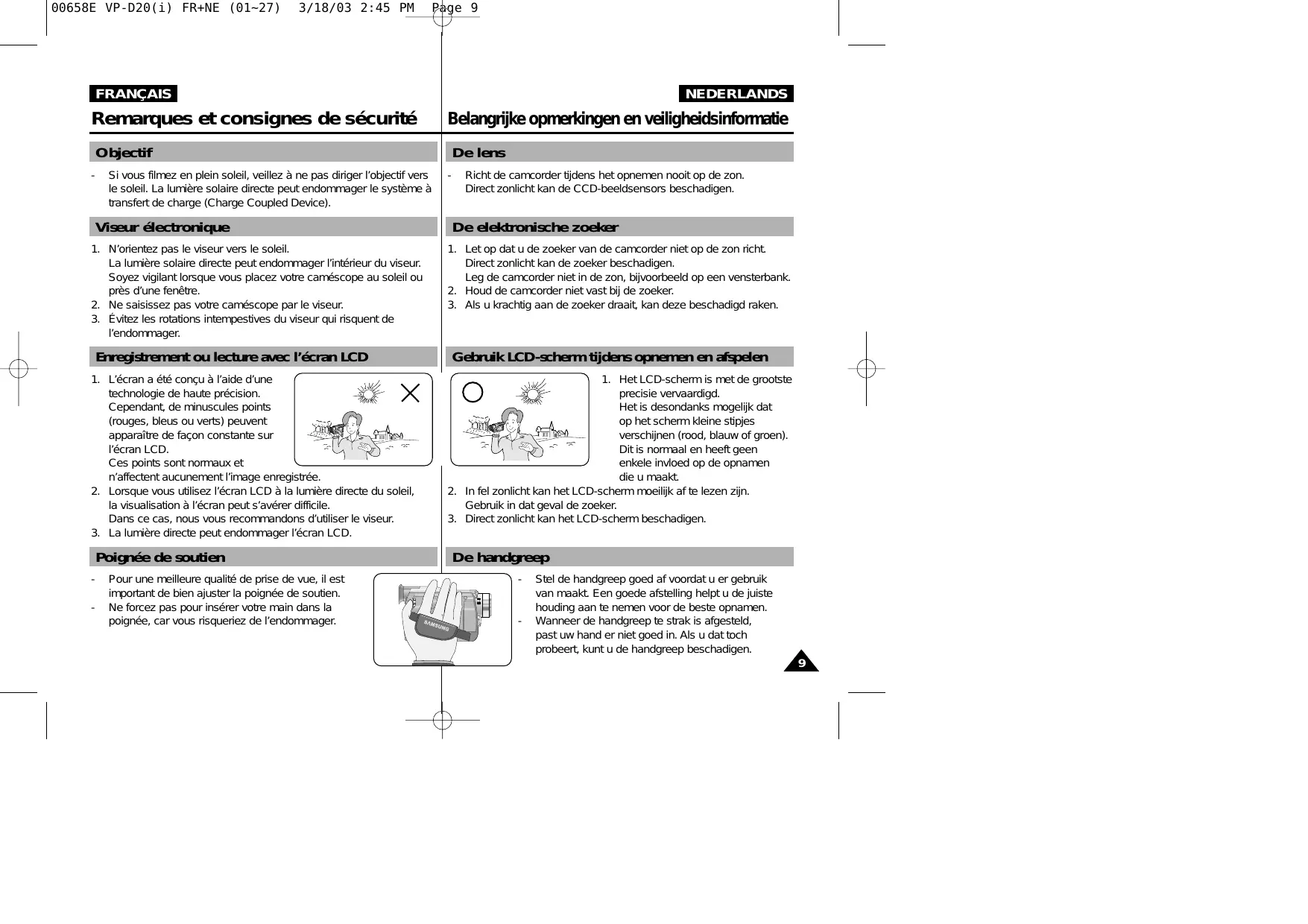

Remarques et consignes de sécurité

• Si vous filmez en plein soleil, veillez à ne pas diriger l'objet vers le soleil. La lumière solaire directe peut endommager le système à transfert de charge (Charge Coupled Device).

Viseur électronique

1. N'orientez pas le viseur vers le soleil. La lumière solaire directe peut endommager l'intérieur du viseur. Soyez vigilant lorsque vous placez votre caméscope au soleil ou pres d'une fenêtre.
2. Ne saisissez pas votre caméscope par le viseur.
3. Évitez les rotations interpèstives du viseur qui risquent de l'endommager.

Enregistrement ou lecture avec I'ecran LCD

1. L'écran a été concu à l'aide d'une technologie de haute précision. Cependant, de minuscules points (rouges, bleus ou verts) peuvent apparaitre de façon constante sur l'écran LCD.
   Ces points sont normaux et n' affectent aucunement l'image enregistrée.
2. Lorsque vous utilisez l'écran LCD à la lumière directe du soleil, la visualisation à l'écran peut s'avérer difficile. Dans ce cas, nous vous recommendons d'utiliser le viseur.
3. La lumière directe peut endommager l'écran LCD.

Poignée de soutien

Pour une meilleure qualite de prise de vue, il est important de bien ajuster la poignee de soutien.
- Ne forcez pas pour insérer votre main dans la poignée, car vous risquieriez de l'endommager.

De lens

Remarques et consignes de sécurité

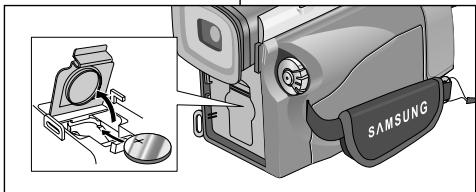

Précautions d'emploi de la batterie au lithium

1. La batterie au lithium sort à sauvegarder la date et l'heure, les titres et les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur.
2. La longévite de la batterie au lithium est d'environ six mois à compter de sa mise en fonctionnement et dans des conditions normales d'utilisation.
3. Lorsque la batterie au lithium s'affaiblit ou est decharge, l'affichage de date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode camscope (CAMERA).

Dans ce cas, remplacez-la par une nouvelle de type CR2025.

1. Il existe un risque d'explosion si la batterie n'est pas replacée par un modele approprié.

Utilisez exclusivement une batterie équivalente ou de même type.

Attention: maintenez la BATTERIE AU LITHIUM hors de la portee des enfants. Si la batterie venait a ete avalee, consultez immediatement un medecin.

Torche intégrée

Danger :

• La torche intégrée peut être très chaude. Ne la manipulationtz pas pendant que vous filmez ou juste après l'avoir eteinte, car vous risqueriez de vous bleisser.
  Patientez environ 5 minutes pour que la torche integree refroidisse.
• Si vous avons utilisé la torche intégrée, attendez avant de ranger le caméoscope dans sa malmette. La torche intégrée est en effet très chaude et il est fortement recommandé de la laisser refroidir.
• Ne la manipulez pas à proximité de matériaux inflammables ou explosives.
• Nous vous conseillons de consulter votre revendeur SAMSUNG le plus proche pour le remplacement des ampôules.
• ÀMAINERIN hors de la portée des enfants. Émet une lumière et une chaleur intenses. Àutiliser avec précaution afin d'éviter les risques d'incendie ou d'incident.

DANGER: VEILLEZ À NE PAS DIRIGER LA LUMière VERS DES PERSONNES OU DES MATÉRIAUX SITUÉS À MOINS DE DEUX MÉTRES LORS DE L'UTILISATION. DÉBRANCHEZLA SI VOUS NE L'UTILISEZ PAS.

DANGER: AFIN D'EVITER TOUT RISQUE D'INCENDIE, DEBRANCHEZ LE CORDON D'ALIMENTATION ET LAISSEZ LA LAMPE REFROIDIR AVANT DE LA REMPLACER.

FRANÇAIS

Familiarisez-vous avec le caméscope

Fonctionnalités

• Transfert de données numériques avec le port IEEE 1394 Le port haute vitesse IEEE 1394 de type i.LINK™ (i.LINK est un protocode de transfert de données série et système d'interconnexion), vous permet de transférer des images mobiles et fixes vers un PC, ou vous pourez les modifier à loisir.
• Transfert d'images numériques avec l'interface USB (VP-D21/D21i uniquement)
  Le port USB vous permet de transférer des images vers votre PC sans utiliser de carte video supplémentaire.
• PHOTO La fonction PHOTO vous permet de capturer une image fixe pendant environ 6 secondes sur la bande video, et ce, en mode caméoscope (CAMERA).
• Zoom numérique 800x
  La fonction Zoom vous permet de vous rapprocher du sujet filmé sans avoir à vous déplacer.
• Écran LCD TFT couleur L'écran LCD TFT couleur à haute résolution offre une image nette et vous permet de visionner vos enregistements immédiatement.
• Stabilisateurlectronique d'images (DIS) La fonction DIS rétablit la stabilité des images lorsque le tremblement de la main provoque des vibrations désagréables, rundout en mode zoom avant.
• Effets numériques divers L'ajout de différents effets spéciaux vous permet de donner un côte spectaculaire à vos films.
• Contre-jour (BLC)
  Lorsque vous filmez un sujet devant une source lumineuse ou devant un fond clair, utilisez la fonction BLC pour effectuer un contre-jour intelligent.
• Exposition automatique (Program AE) La fonction Program AE vous permet d'adapter la vitesse d'obturation et le diaphragme selon la scene à filmer.
• CAPTURE D'IMAGES NOCTURNES La fonction NIGHT CAPTURE vous permet de filmer un sujet dans un endroit à faible luminosité.

Familiarisez-vous avec le caméscope

Accessoires fournis avec votre caméoscope

Assurez-vous que les accessoires ci-après ont été livrés avec votre caméoscope numérique.

Standaard meegeleverde accessoires

1. Bloc batterie au lithium-ion
2. Adaptateur secteur
3. Cordon secteur
4. Cable AUDIO/VIDEO
5. Cable S-VIDEO
6. Mode d'emploi
7. Batteries au lithium pour la télécommande et le soutien mémoire (type: CR2025, 2 EA)
8. Télecommande
9. Bandoulière
10. Cable USB (VP-D21/D21i uniquement)

11. Logiciel (CD)
    (VP-D21/D21i uniqueness)

12. Lithium Ion Battery pack

1. AC Power Adapter

1. AC cord

1. AUDIO/VIDEO cable

1. S-VIDEO cable

1. Instruction Book

1. Lithium batteries (2EA) (CR2025, 2 EA)

1. Remote Control

1. Shoulder strap

1. USB cable

1. Software CD

Standard accessoires

Accessoire supplémentaire

1. Adaptateur péritel

2. Scart adapter

Optionele accessoires

1. Scart-adapter

FRANÇAIS

Familiarisez-vous avec le caméscope

Vue avant et laterale (côte gauche)

1. Entrée microphone interne
2. Objectif
3. Torche intégrée

4. Capteur de la télékomande

5. Viseur (voir page 32)

6. Touche EASY (voir page 59)
7. Écran à cristaux liquides (LCD)

8. Témoin infrarouge

9. Interne microfoon

10. Objectief
11. Videolamp

12. Sensor afstandsbediening

13. Zoeker (zie pagina 32)

14. EASY-toets (zie pagina 59)
15. TFT-kleurenschemer
16. IR (Infrarood) lamp

FRANÇAIS

Familiarisez-vous avec le caméscope

Vueducotégauche

MAGNÉTOSCOPE	CAMÉSCOPE
-	EASY
« : (REW)	REC SEARCH -
» : (FF)	REC SEARCH +
»/||: (PLAY/STILL)	FADE
■ : (STOP)	BLC

1. PB Zoom
2. Display
3. V. light

4. Prise DV

5. Prise CC

6. Touche ENTER
7. Molette MENU
8. Haut-parleur intégré

9. Touche MENU

10. Functietoetsen

PLAYER	CAMERA
-	EASY
(REW))	REC SEARCH -
(FF): Vooruitspoelen	REC SEARCH +
(PLAY/STILL)	FADE
(STOP)	BLC

Familiarisez-vous avec le caméscope

Vue de droite et du dessus

Familiarisez-vous avec le caméscope

Vue arrriere et du dessous

1. Témoin de charge de la batterie
2. Éjection de la batterie
3. Couvercle du compartment de la batterie au lithium

4. Anneau de fixation pour la bandoulière

5. Touche OPEN/EJECT (éjection de la bande)

6. Molette de réglage du zoom

7. Pas de vis trépied

8. Batterij opladen-indicator

9. Batterijuitwerpen
10. Klepjelithium batterij

11. Oogje voor schouderrien

12. TAPE EJECT-toets

13. Focus instelknop
14. Statiefbevestiging

Familiarisez-vous avec le caméscope

Familiarisez-vous avec le caméscope

Affichage à l'écran en mode caméoscope ou magnétoscope

OSD (OSD-indications in de stand CAMERA en PLAYER)

1. Niveau de la batterie (voir page 26)
2. Mode EASY (voir page 59)
3. Mode DSE (effet spécial numérique sélectionné) (voir page 48)
4. Program AE (activation/désactivation du mode d'exposition automatique sélectionné) (voir page 42)
5. Mode d'équilibrage du blancChoisi (voir page 44)
6. BLC (contre-jour intelligent) (voir page 61)
7. Mise au point manuelle (voir page 60)
8. Vitesse d'obturation (voir page 57)
9. Position du zoom (voir page 45)
10. Mode capture de nuit (voir page 66)
11. Date et heures (voir page 53)
12. USB (VP-D21/D21i unquirement)
13. Mode Telecommande
14. Fonction coupe-vent (voir page 52)
15. Mode Audio (voir page 51)
16. Mémoire compteur (voir page 74)
17. Temps restant sur la bande (en minutes)
18. Compteur de bande
19. Mode de fonctionnement
20. Vitesse d'enregistrement sélectionné
21. Mode PHOTO
22. Vitesse d'enregistrement sélectionnée et minuterie (voir page 20)
23. DIS (stabilisateur electronique d'images) (voir page 47)
24. Contrôle du volume (voir page 34)
25. Canal de lecture audio
26. DV IN (mode de réception des données DV)
    (VP-D20i/D21i uniquement) (voir page 79)
27. Contrôle de la condensation (voir page 7).
28. Ligne de message
29. PB DSE (effets spéciaux numériques en lecture) (voir page 75)
30. PB Zoom (voir page 76)
31. Torche intégrée (voir page 68)
32. POWER NIGHT CAPTURE (capture de nuit renforcée) (voir page 67)

OSD in stand CAMERA

OSD in stand PLAYER

Familiarisez-vous avec le caméscope

Activation/désactivation de l'affichage (mode OSD)

- Activation/désactivation de l'affichage (mode OSD)

Appuyez sur la touche DISPLAY à gauche du panneau de commandes.

• Chaque fois que vous appuyez sur la touche, vous activez et désactiver le mode OSD.
• Lorsque vous désactivez l'affichage:

En mode caméscope: les modes STBY (veille),

REC (enregistrement) et EASY.Q s'affichent à l'écran même si le mode OSD est désactivé. L'affichage clignote pendant 3 secondes à l'écran, puis disparait.

En mode magnétoscope: lorsque vous appuyez sur une touche de fonction, la fonction activée s'affiche 3 secondes à l'écran, puis disparait.

- Affichage de la date et de l'heure

• La date et l'heure s'affichent indépendamment de l'état du mode OSD.
• Pour faire apparaitre ou disparaitre la date et l'heure, Sélectionnez le menu DATE/TIME du panneau de commandes (voir page 53).
• Vous pouvez également utiliser le menu rapide (voir page 55). (uniquement en mode caméoscope)

Préparez votre caméscope

Utilisation de la télécommande

Installation de la batterie pour la télécommande

Vousdevezinsererouremplacera batiereau lithium:

• lors de l'achat du caméscope,
• quand la télécommande ne fonctionne pas.

Insérez la batterie au lithium (CR2025) en respectant la polarité + et -.
Veillez à ne pas inverser la polarité de la batterie.

Enregistrement automatique avec la télécommande

La fonction de minuteurie automatique sur la télécommande.
vous permet de demarrer automatiquement
I'enregistrement au bout de 10 secondes.

1. Réglez le caméscope sur CAMERA (mode caméscope).
2. Appuyez sur la touche SELF TIMER jusqu'à ce que l'indication souhaitation s'affiche dans le viseur.

3. Appuyez sur la touche START/STOP pour démarrer la minuterie.

4. Àprous une attente de dix secondes, l'enregistrement démarre.

5. Appuyez de nouveau sur START/STOP pour arrêté l'enregistrement.

6. Zet de camcorder op CAMERA.

7. Druk op de SELF TIMER-knop tot de gewensteindicatie in de Zoeker of op het LCD-schem verschijnt.

8. Druk op de START/STOP knop om de timer te starten.

9. Na 10 seconden worden de opname gestart.

10. Druk nogmaals op de START/STOP-knop wanner u de opname wilt.beeindigen.

Préparez votre caméscope

Installation de la batterie au lithium

La batterie au lithium sert à mémoriser la date et l'heure, ainsi que les titres et les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur.
La longévité de la batterie au lithium est d'environ six mois à compter de sa mise en place et dans des conditions normales d'utilisation.
Lorsque la batterie au lithium s'affaiblit ou est déchargeé, l'affichage de la date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode caméscope (CAMERA). Dans ce cas, remplacez-la par une batterie de type CR2025.

1. Soulevez le couvercle du compartment de la batterie au lithium.
2. Mettez la batterie en place de sorte que la face soit en contact avec le support.

La batterie doit être correctement positionnée.

Attention : maintenez la BATTERIE AU LITHIUM hors de la portee des enfants.

Si la batterie venait a etre avalee, consultez immediatement un medecin.

Opmerking

Préparez votre caméscope

Mise en place de la poignée de soutien

Il est très important d'ajuster la poignée de soutien afin de filmer dans les excellures conditions possibles.

La poignée de soutien vous permet :

• de maintainir le caméscope dans une position stable et comfortable,
• d'appuyer sur les touches Zoom et START/STOP sans avoir à changer la position de votre main.

Poignée de soutien

a. Ouvrez le rabat de la poignee en le decollant.
b. Ajustez la longueur de la poignee, puis recollez-le.
c. Refermez le rabat.

Bandoulière

La bandoulière vous permet de porter le caméscope en toute sécurité.

1. Insérez une extrémité de la bandoulière dans l'anneau de fixation du caméscope. Insérez l'autre extrémité dans l'anneau situé à l'intérieur de la poignée de soutien.
2. Enfilez ensuite les extrémités dans la boucle, ajustez la longueur désirée, puis resserrez la boucle.

Préparez votre caméscope

Connexion d'une source d'alimentation

Deux possibilités d'alimentation s'offrent à vous :

• l'adaptateur secteur et le cordon secteur : utilisation interieure,
• le bloc batterie : utilisation extérieure.

Utilisation de l'adaptateur secteur et du cable CC

1. Connectez l'adaptateur à un cordon secteur.
2. Branchez le cordon secteur sur une prise murale.

Important

Le type de fiche et de prise murale peut différer selon les pays.

1. Connectez le cable CC de l'adaptateur à la prise CC du caméoscope.
2. Sélectionnez le mode caméoscope (CAMERA) ou le mode magnétoscope (PLAYE

en procédant comme suit: appuyez sur le commutateur et metteze ce dernier sur la position CAMERA ou PLAYER.

Préparez votre caméscope

Utilisation du bloc batterie au lithium-ion

La durée d'enregistrement dépend :

• du modele de bloc batterie utilisé,
• de l'utilisation du zoom.

Par conséquent, nous vous recommendons d'avoir à disposition plusieurs batteries.

Chargement du bloc batterie au lithium-ion

1. Fixez le bloc batterie sur le camoscope.
2. Connectez l'adaptateur secteur à un cordon secteur et brancheze ce dernier sur une prise murale.
3. Connectez le cable CC à la prise CC du caméoscope.
4. Éteignez le caméscope (position OFF); le tímein de charge se met alors à clignoter et le chargement commence.

Lithium-ion batterij

Clignotement du témoin	Niveau de charge
Une fois par seconde	Moins de 50 %
Toutes les demi-secondes	entre 50 % et 75 %
Trois fois par seconde	entre 75 % et 90 %
Le témoin reste allumé sans clignoter	entre 90 et 100 %
Le témoin clignote lentement	Erreur - Remettez le bloc batterie et le cable CC bien en place

1. À la fin du chargement, séparez les trois éléments, bloc batterie, adaptateur et cordon électrique.

Meme si l'alimentation est coupée, la batterie se décharge.

Important

Il se peut que le bloc batterie ne soit pas entiement charged au moment de l'achat.
Pour éviter d'endommager la batterie et de réduire sa durée d'utilisation, retirez-la toujours de l'appareil lorsqu'elle est complètement chargée, et ce, si vous n'utilise pas votre caméscope.

(5)

Préparez votre caméscope

Utilisation du bloc batterie au lithium-ion

Durée d'enregistrement selon le mode et le type de batterie

Si vous éteignez l'écran LCD, le viseur s'active automatiquement.
Les durées d'enregistrement données dans le tableau ci-dessus sont estimatives. La durée d'enregistrement réelle varie selon l'utilisation.

Durée Batterie	Temps de charge	Durée d'enregistrement continu
		Écran LCD allumé	Viseur allumé
SB-L110	Environ 2 h	Environ 1 h 30	Environ 2 h
SB-L220	Environ 3 h 30	Environ 3 h 10	Environ 4 h 10

Important

Le bloc batterie doit être rechargé à une température comprise entre 0^ et 40^ .
N'effectuez jamais de chargement à des températures inférieures à 0^ .
Si vous utilisez votre camoscope pendant une période prolongée à des températures inférieures à 0^ ou supérieures à 40^ , la durée de vie et la capacité du bloc batterie seront définitivement réduites, même si vous le rechargez.
- Éloignez votre bloc batterie de toute source de chaleur (un feu, par exemple).
Évitez de démonter, de manipuler, d'écraser ou de chauffer le bloc batterie.
Évitez tout contact des bornes + et - du bloc batterie avec des objets métalliques. Cela risquerait de provoquer des fuites, une surchauffe, voire un début d'incendie.

FRANÇAIS

Préparez votre caméscope

Affichage du niveau de la batterie

• L'affichage du niveau de la batterie indique la charge restante dans le bloc batterie.

a. Entièrement chargee
b. Utilisée de 20 à 40 %
c. Utilisée de 40 à 80%
d. Utilisée de 80 à 95 %
e. Entièrement décharge (le symbole clignote) (Le caméoscope va bientôt s'éteindre, changez la batterie d'es que possible.)

Veuillez you reporter au tableau de la page 25 pour Broker les durées approximatives d'enregistrement.
La durée d'enregistrement peut varier selon la température ambiente.

En particulier, au froid, elle est extrémement réduite.

Dans ce mode d'emploi, la durée théorique d'enregistrement est calculée avec un bloc batterie complètement chargé et à une température de 25^ .

En fonction des conditions d'utilisation de votre caméoscope, la durée d'enregistrement correspondant à la charge restante de la batterie peut différer des valeurs données dans le tableau indicatif.

Comment savoir si vous avez charge la batterie?

Un indicateur de charge bicolore (rouge et gris)
préSENT sur la batterie vous aide à vous rappeler si vous avez chargé la batterie ou non.

Utilisez la couleur de votrechoix pour indiquer que la batterie est chargée ou non.

Préparez votre caméscope

Insertion et éjection d'une cassette

Ne forcez pas pour insérer une bande ou refermer le compartment à cassette.
Vous risqueriez de provoquer un dysfonctionnement.
N'utilizepasdautrestypesdebandesquelesMiniDV.

1. Faites glisser la touche OPEN/EJECT et ouvre le compartment à cassette.

Le compartment s'ouvre automatiquement.

1. Insérez une cassette dans le compartment, face transparente tournée vers l'extérieur et languette de protection vers le haut.
2. Appliquez une légere pression à l'endetroit marqué PUSH jusqu'à ce qu'un déclic se produit.

La cassette est automatiquement chargée dans le compartment.

1. Refermez le couvercle du compartment.
2. Refermez le couvercle du compartment jusqu'à ce que vous entendiez un cig.

Important

Lorsque you've enregistré une cassette que you souhaitez garder, you pouvez la protégger contre un effacement accidentel.

a. Enregistrement impossible (protection):
Faites glisser la languette de protection vers la position SAVE de façon à découvert l'ouverture.
b. Enregistrement possible :
Pour réenregistrer sur une cassette, repoussez la languette de protection de façon à recouvrir l'ouverture (position REC).
Rangement des bandes
a. Ne placez pas les bandes à proximite d'aimants ou d'interférences magnétiques.
b. Évitez les endroits humides et poussièreux.
c. Rangez-les en position verticale, à l'abri du soleil.
d. Ne faites pas tomber les bandes et ne les cognez pas.

Opmerking
