ARN 3420 - Réfrigérateur ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Caractéristiques techniques principales	Froid statique, classe énergétique A+
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	70 kg
Capacité du réfrigérateur	200 litres
Capacité du congélateur	70 litres
Fonctions principales	Fonction super congélation, éclairage LED
Entretien et nettoyage	Décongélation manuelle, nettoyage intérieur recommandé tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Verrouillage de sécurité, protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ARN 3420 ARTHUR MARTIN

Comment réinitialiser le réfrigérateur ARTHUR MARTIN ARN 3420 ?

Pour réinitialiser votre réfrigérateur, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela permettra de réinitialiser les paramètres de l'appareil.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la température est correctement réglée. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que le réfrigérateur est bien ventilé.

Quel est le niveau sonore normal pour le modèle ARN 3420 ?

Le niveau sonore normal est généralement compris entre 38 et 42 dB. Si vous entendez des bruits anormaux, vérifiez que l'appareil est nivelé et stable.

Comment dégivrer le réfrigérateur ARTHUR MARTIN ARN 3420 ?

Pour dégivrer le réfrigérateur, débranchez-le et laissez la porte ouverte. Utilisez un récipient pour recueillir l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour retirer la glace.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si l'ampoule est en bon état, vérifiez le câblage et le commutateur de porte.

Comment nettoyer le filtre à air de mon réfrigérateur ?

Retirez le filtre à air conformément au manuel d'utilisation. Nettoyez-le à l'eau tiède savonneuse, rincez et laissez sécher avant de le remettre en place.

Le réfrigérateur émet une odeur désagréable. Que faire ?

Vérifiez les aliments pour toute source de contamination. Nettoyez l'intérieur du réfrigérateur avec un mélange d'eau et de bicarbonate de soude pour éliminer les odeurs.

Quelle est la garantie de l'ARTHUR MARTIN ARN 3420 ?

La garantie standard est de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée, généralement entre 3 °C et 5 °C pour le réfrigérateur et -18 °C pour le congélateur.

Que faire si le congélateur gèle ?

Assurez-vous que le thermostat est réglé correctement. Dégivrez l'appareil si nécessaire et vérifiez l'étanchéité de la porte.

MODE D'EMPLOI ARN 3420 ARTHUR MARTIN

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos games de produits et vous apporte des info pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142-60307 SENLIS CEDEX

Tél.: [phone] (0,15 ∈ TTC/mn)

Fax : [phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 ∈ TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.

NOTICE D'UTILISATION

réfrigérateur

ARN 3420

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matriel et corporel.
Débranchez vous apparaïel avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Respectez la chaine de froid ds l'acquisition d'un aliment exception d'un aliment jusqu'a sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Ouvrir la porte de l'appareil et celle du meuble à 90^ environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de 3 à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

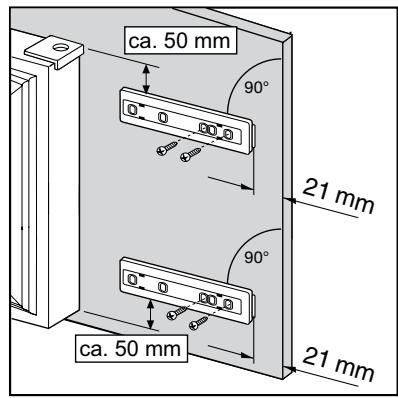

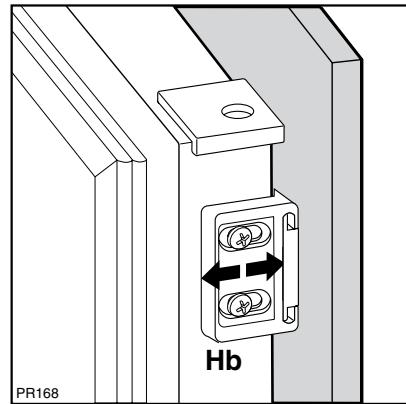

Pour effectuer l'eventuel alignment de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contröler que la porte de l'appareil se ferme parfaitement.

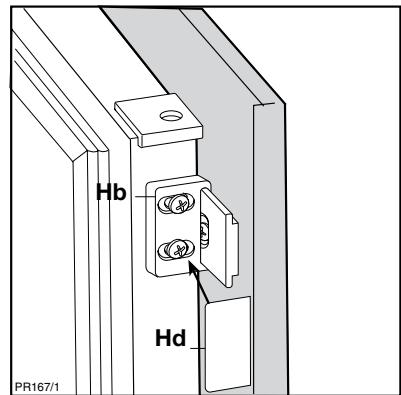

Fixer par encloquetage le couvercle (Hd) sur la glissiere (Hb).

La réversibilité de la porte une fois effectué, contrôle que le joint magnétique adhé à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhé pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprene sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie interessée à l'aide d'un sécheveux.

Appliquez les caches (C-D) sur les ailettes des butées et dans les trouss des charnières.

Appliquez la grille d'aération (B) et le couvre-charnière (E).

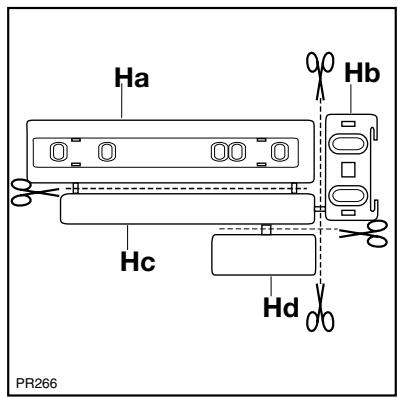

Déparer les pieces Ha, Hb, Hc, Hd comme l'indique de la figure.

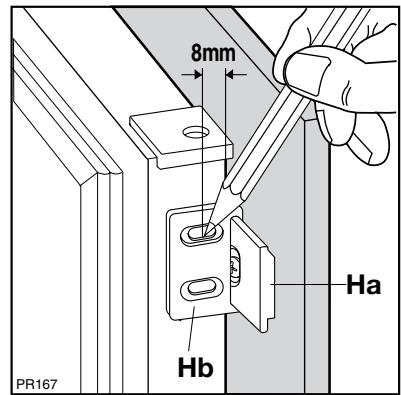

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

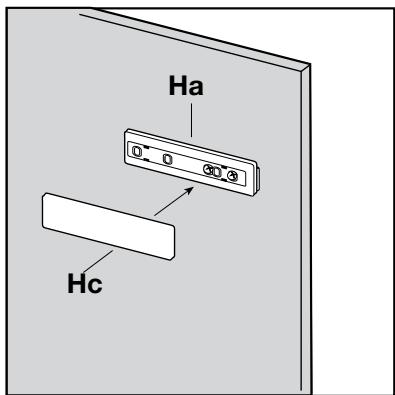

Fixer par encliquetage le couvercle (Hc) sur la glissiere (Ha).

SOMMAIRE

A l'attention de l'utilisateur		A l'attention de l'in万台ur
Avertissements importants	4	Branchement électrique	14
Utilisation	6	Caracteristiques techniques	15
Mise en service	6
Bandeau de commande	6	Installation	15
Afficheur	6	Emplacement	15

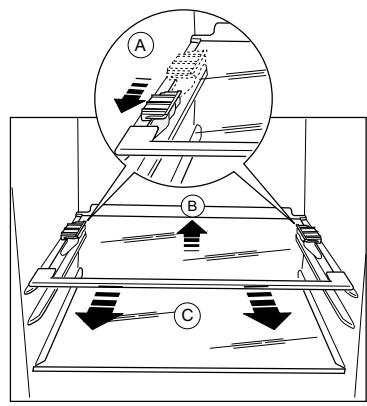

Fonctionnement	6	Arrêts pour clayettes	15
Activation des fonctions	6	Instructions pour l'encastrement	16
Arrêt de l'appareil	6
Le thermostat	7
Fonction Shopping	8
Indicateur d'alarme d'ouverture de la porte	8
Emplacement des denrées	8
Compartment réfrigérateur	9

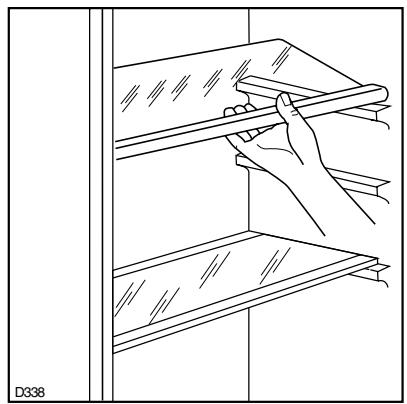

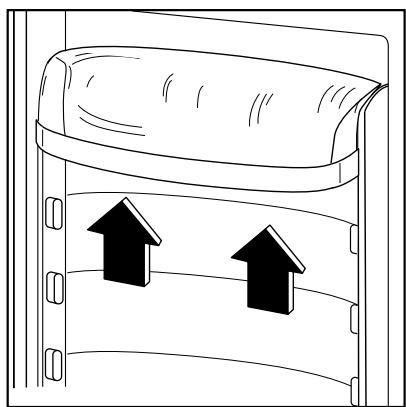

Eléments modulables	9
Support porte bouteille	9

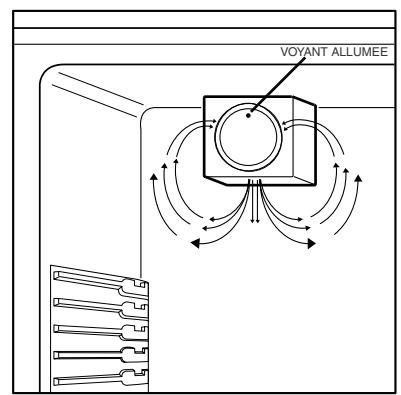

Brassage de l'air A.S.P.	10
Entretien et nettoyage	11
Dégivrage	11

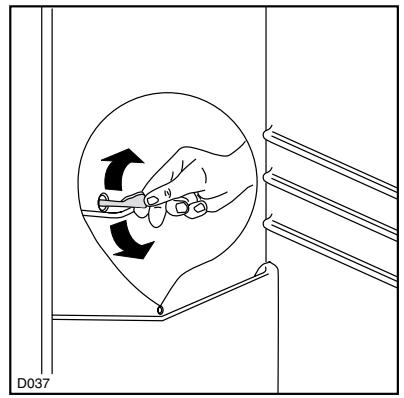

Nettoyage	11

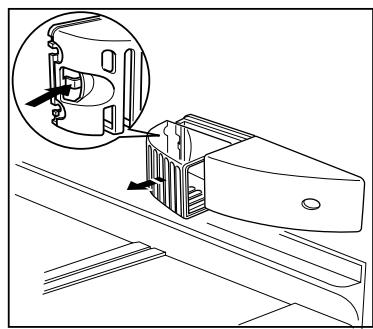

Remplacement de l'ampoule	11
En cas d'absence prolongée ou de non-utilisation	11
En cas d'arrêt de fonctionnement	11
En cas d'anomalie de fonctionnement	12

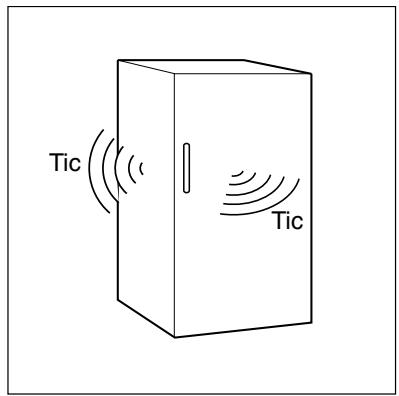

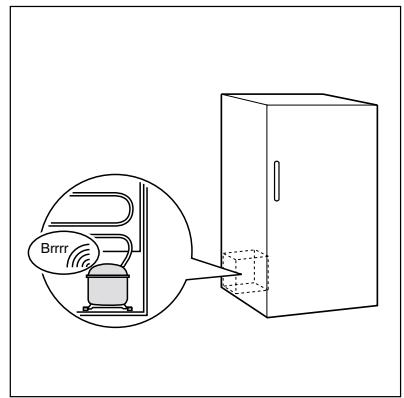

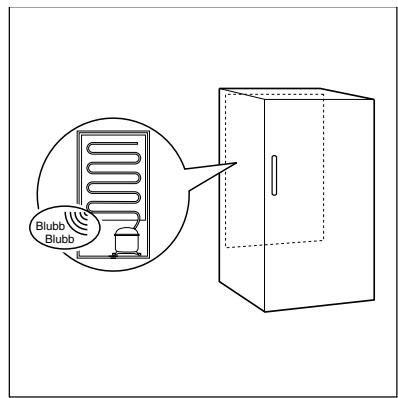

Niveau sonore	13
Garantie	14
Service après vente	14

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

i AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Ne touche pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacésès leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Les réfrigérateurs et / ou congélateurs menagers sont destinés uniquement à la conservation et / ou congélation des alimentés.
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.
• Dans tous les apparèils de réfrigération et condélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont écipés).

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissant de plats préparés et d'autres alimentents fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuents de façon significative et efficace à l'amélioration de la conservation des alimentés.

Conservation des aliments / Maitrises des températures

Stockez les alimentés selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, oeufs, beurre, saues industriielles et préparées, fromages à pâtes cuite, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcutieries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

• Emballer systématique les produits pour éviter que les denrées ne se contaminent mutuellesment.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiene l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple: soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.

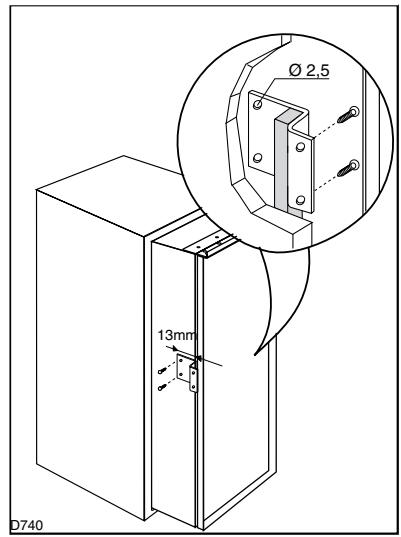

Forer le meuble avec une perceuse dotée d'un foret 2,5 (pénetration maximale 10mm );

fixer l'équerre sur l'appareil.

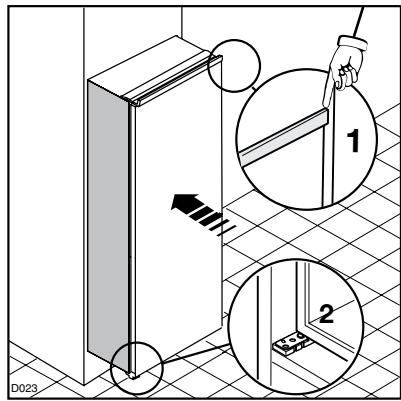

Insérer l'appareil dans la niche en l'appuyant contre la paroi interieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veiller à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

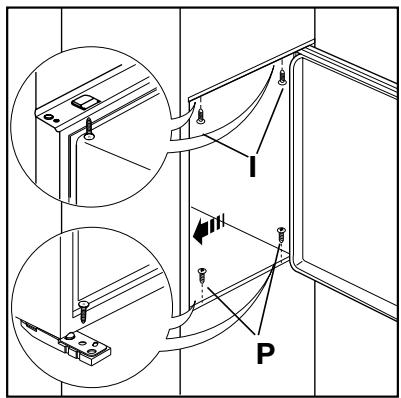

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.
(I = courtes) (P = longues)

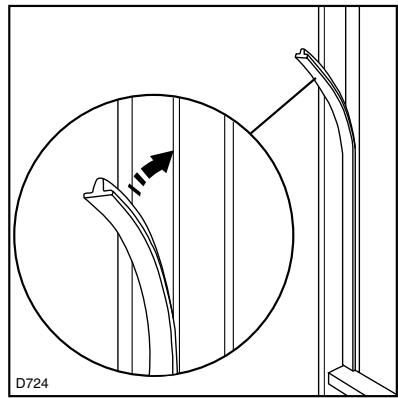

Appliquez le joint à pression, entre l'appareil et le meuble.

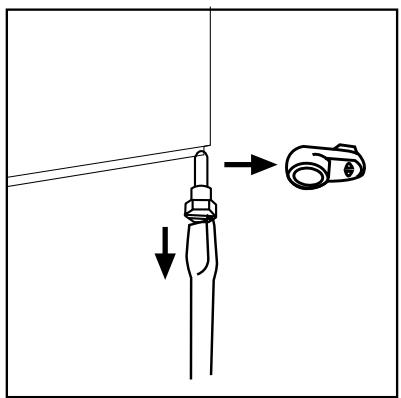

Réversibilité des portes

L'appareil est livré avec l'ouverture à la bite.

Pour changer le sens d'ouverture de la portesuivez les indications ci-dessous avantI'st installation.

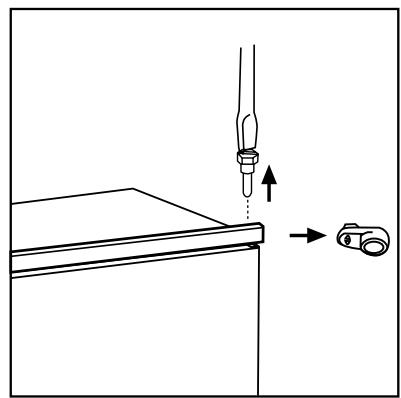

1. Dévissez le pivot supérieur et enlevez l'entretoise
2. Dégagez la porte
3. Dévissez le pivot inférieur et enlevez l'entretoise; remontez-les sur le côté opposé.
4. Remontez la porte, revissez le pivot supérieur et l'entretoise sur le côté opposé.

Instructions pour l'encastrement

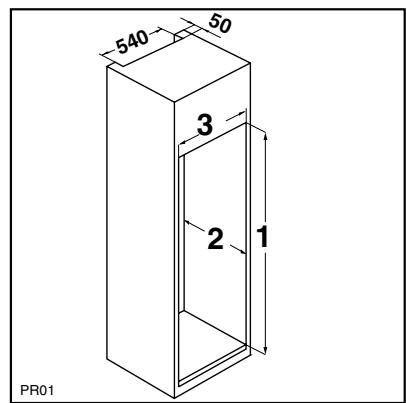

Dimensions de la niche

Hauteur (1) 1780 mm

Profondeur (2) 550 mm

Breite (3) 560 mm

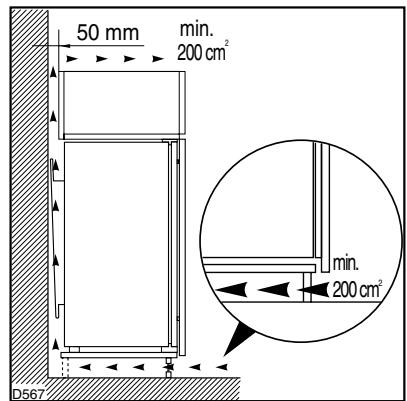

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page « UTILISATION »).

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre place,ès le départ,dans un recipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquement l'intérieur du réfrigérateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaire blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les alimentents dans le réfrigérateur (par exemple suremballages des packs de yaours).
• Couvrez les alimentes.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
  1) Chaine de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

Important: en cas de dommage du cable il ne doit être remplaced que par un professionnel qualifié.

• L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil.
• Suivez les instructions données pour l'installation.
• Àprous la livraison attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

Veuillez tire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables.

Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils pulsSENT être récepérés et recyclés.

• Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.
• Les C.F.C. sont remplacés par des hydrocarbures.
• Le circuit réfrigérant de cet apparéil contient de l'isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l'intérieur de votre apparéil.
2. Pendant le transport et l'installation de votre apparéil, assurez-vous qu'une partie du circuit n'est endommagée. Si tel est le cas:
3. Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
4. Aérez la pièce où se trouve l'appareil.
5. Si vous vous débarrasssez de votre apparéil, voirlez à ne pas déterminérer les circuits.
6. Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable d'alimentation électrique au ras de l' apparéil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès-Vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur

UTILISATION

Mise en service

Votre appareil etant destiné au stockage des alimentes, prenez la précaution de nettoyer l'intérieur avec de I'eau tiède et un savon inodore (produit utilisé pour la vaiselle) avant toute utilisation.

Rincez et séchez soigneusement.

Attendez 2 heures avant de brancher votre apparéil et de procéder au réglage du thermostat.

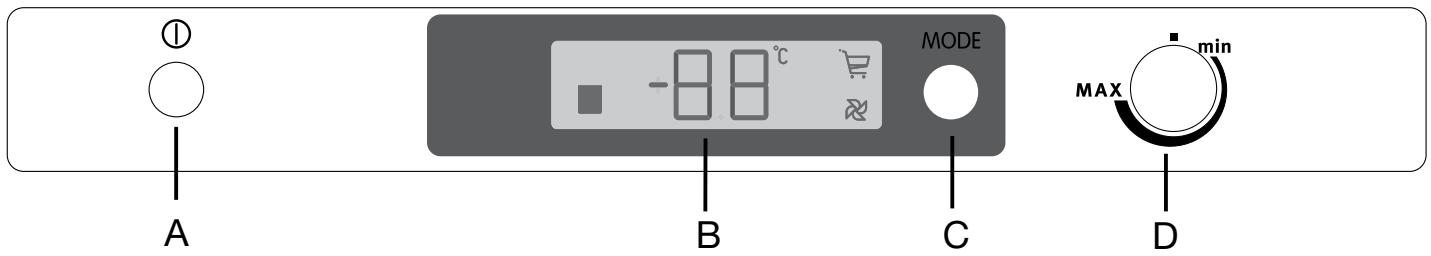

Bandeau de commande

A - Touche Marche/Arrêt
B - Indicateur de température et de fonction
C - Touche de fonction / Arrêt alarmé
D - Thermostat du réfrigérateur

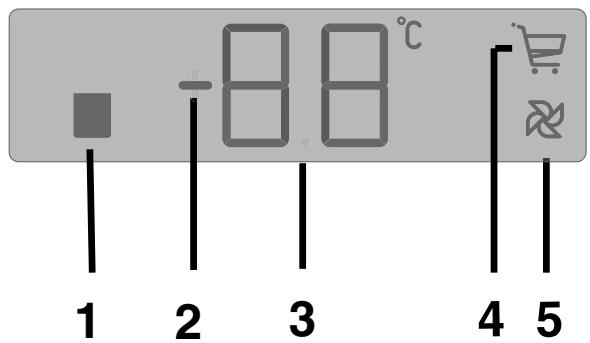

Afficheur

1. Indicateur d'alarme d'ouverture de la porte
2. Indicateur de température trop basse
3. Indicateur de température
4. Si en fonction, indique que la fonction shopping est active
5. Si en fonction, indique que la fonction ASP est active

Fonctionnement

Après avoir branché l'appareil, si l'afficheur ne s'illumine pas, appuyez sur la touche (A), de mise en marche de l'appareil.

Dès que l'appareil est allumé, le bandeau de commande affiche les indications suivantes :

• Le symbole (2) sera positif pour indiquer que la température est positive.

En plaçant le thermostat (D) sur une position médiane, l'appareil sera prédisposé pour fournir la température suivante :

environ +5^ dans le réfrigérateur.

Activation des fonctions

A chaque pression sur la touche C, les fonctions suivantes s'activent dans l'ordre suivant :

Symbole 4 : fonction shopping.

Symbole 5 : fonction ASP.

Aucun symbole : fonctionnement normal

Arrêt de l'appareil

L'arrêt de l'appareil s'obtient en pressant la touche (A) pendant plus d'1 seconde. ÀpRES quoi un signal indiquera le decompte de la température, de 3-2-1.

Lorsqu'on étèint l'appareil, l'afficheur (B) s'éteint également.

iA L'ATTENTION DE L'INSTALLATEUR

CHARACTERISTIQUES TECHNIQUES

Dimensions d'encastrement
Hauteur mm	1780
Largeur mm	560
Profondeur mm	550

Cet apparéil est conforme aux Directives Communautaires suivantes:

-89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications successives.

INSTALLATION

Emplacement

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).

Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).

Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +10^ et +38^ . Au-delà de ces températures, ses performances peuvent s'en trouver diminuées.

Important:

L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Arrêts pour clayettes

Votre apparéil est équipé d'arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante : déplacez les arrêts dans le sens de la flèche, soulevez à l'arrière la clayette et poussez-la vers l'avant jusqu'à elle se dégage. Retirez les arrêts.

GARANTIE

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès-Vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur

i Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparèils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant responsable une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F ; cette prise de courant doit impératifement être accessible.

Si le cable d'alimentation est endommagé, il doit être remplaced par un cable d'alimentation certifié .

Cette opération ne peut être effectue que par une personne habitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

UTILISATION

Le thermostat

La température à l'intérieur du compartment est réglée par un thermostat gradué de «min» à «max», la position «max» représentant la température la plus froide. La position «■» entraîne l'arrêt de fonctionnement du compresseur.

Les repères «min» et «max» étant des repères extrêmes, nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur une position Médiane en tenant compte des remarques ci-dessous; ensuite, seule votre expérience vous permettra de déterminer la position convenant le moyen.

Remarques :

La température à l'intérieur du compartment est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc.

Indicateur de température (compartment

réfrigerateur): Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigerateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que dans l'indicateur de température "OK" apparaisse.

Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé.

Réglez le thermostat correspondant au compartment réfrigérateur sur une position supérieure.

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une(Meilleure

conservation de vos alimentés si vous les placez dans la zone de froid convenant le mistroux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique

l'emplacement de la zone la plus froide devoiture regirgeber .

L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil.

La clayette située au dessus de celle du bac à légumes définit le haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone déscribe sur l'autocollant, afin de garantir les températures dans cette zone.

L'indicateur "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilités'il est correctement éclairé.

A chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA: ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répétiées (ou ouverte prolongée) de la porte il est normal que l'inscription "OK" n'apparaissé pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat.

Si l'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, thermostat sur une position elevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à atteir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compartment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.

Dans un réfrigérateur la température n'est pas uniforme (à l'exception des apparèils à froid ventilé ou brassé).

Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.

En réglant correctement votre réfrigérateur, vous obtienda des zones correspondant à chaque type d'aliment (voir chapitre “AVERTISSEMENTS IMPORTANTS”).

La fonction Shopping

La fonction Shopping sert à refroidir rapidement de grande quantité d'aliments à conserver dans le réfrigerateur, après avoir fait de gros achats par exemple.

Pour activer la fonction Shopping, appuyez sur la

touché C jusqu'à ce que apparaisse le symbole dans l'afficheur.

Cette fonction se désactive automatiquement au bout de 6 heures et le symbole correspondant disparaît.

Il est également possible de désactiver à tout moment. Cette fonction manuellement. Pour cela, appuyez sur la touche C jusqu'à ce que desparaisse le symbole

Pendant la fonction Shopping, le dispositif A.S.P.

s'active automatiquement à l'intérieur du réfrigérateur: la température à l'intérieur du réfrigérateur est alors de +2^ C minimum.

Veillez à ce que la température ne devienne pas négative dans le compartment réfrigérateur. Dans ce cas, désactivez la fonction Shopping.

Emplacement des denrées

Zone la plus froide

Vou obtiendrez une(Meilleure conservation de vos aliment si youes les placez dans la zone de froid convenant le meux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre.

Bien que votre apparéil soit équipé du dispositif "A.S.P", nous vous conseillons de-disposer les alimentés comme indiqué dans le tableau ci-dessous. Veillez à ne pas placer d'aliments devant le dispositif ce qui aurait pour effet de diminuier le brassage de l'air.

Emplacements	Produits
Clayettes supérieure et centrales	Aliments cuits, entremets et toutes denrées àconsumerassezrapidement.Fromages frais,charcuterie.
Clayette inférieure en verre	Viandes, volailles, gibiers et poissons crusTemps maximum de conservation: 1 à 2 jours.
Bac à légumes	Légumes frais, fruits.
Contre-porte	Les balconnets receivefront,en bas, les bouteilles, puisen remontant les produits de faible volume etd'emploi courant (crème, yaourts...). Le beurre, lesfromages cuits et les oeufs trouveront leur place dansles casiers ou étagères appropriés.

Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur.

Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêtier leur maturation. Ils devront alors être soigneusement enveloppés.

Alarme d'ouverture de porte

Si la porte reste ouverte pendant plus de 5 minutes, un signal sonore retentit, l'indicateur de température d'alarme (1) clignote et l'arrête plan de l'afficheur s'allume en rouge.

Pour arrêté l'alarme, appuyez sur la touche "Arrêt Alarme" (C).

Lorsque la porte est fermée, le signal sonore s'eteint.

NIVEAU SONORE

Ci-dessous, nous indiquons certaines sources de bruit qui, toute fois, ne promonttent enaucun cas le fonctionnement de I'appareil.

Bruit du au compresseur

Bruit dà à la circulation du fluide frigorigène.

Bruit d'à la mise en place du meuble

Sources de bruit possibles facies à éliminer

La mise à niveau de l'appareil n'est pas correcte:

Agissez sur les pieds

L'appareil est accole à d'autres meubles:

Espacez les meubles.

Les accessoires interieurs sont mal installés:

Retirez les clayettes et/ou les balconnets et remettez-les correctement en place.

Les bouteilles et/ou les boîtes se touchent:

Séparez les différents éléments à l'intérieur de l'appareil.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatze une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.

Symptômes	Solutions
L'appareil vibre	Vérifiez que: • L'appareil est correctement calé (voir chapitre Installation). • L'appareil n'est pas installé contre une cloison résonnante. • L'appareil n'est pas situé trop préc des meubles.
Il y a des traces d'eau au fond du compartment réfrigérateur	Vérifiez que: • L'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué.
Il y a du givre sur l'évaporateur du compartment réfrigérateur	Vérifiez que: • Le thermostat n'est pas sur une position trop élevé. • Les alimentents ne sont pas en contact avec l'évaporateur afin que l'air circule correctement.
L'appareil ne fait pas suffisamment de froid dans le compartment réfrigérateur	Vérifiez que: • L'appareil est dans une piece où la circulation d'air est normale. • L'appareil n'est pas situé à proximité d'une source de chaleur.
Le réfrigérateur s'accête de fonctionner	Vérifiez que: • Le thermostat n'est pas sur la position arrêt “■”. • La prise est effectivement branchée. • Les fusibles sont en bon état et n'ont pas disjoncté.

Sieldom de ces defauns n'est observé, il convient de consulter très rapidement le service après vente de votre magasin-vereur afin d'eviter toute altiération des alimentes. Donnez-lui la referrer complete de votre apparil: ces renseignements figurent sur la plaque signaletique située à l'intérieur de l' apparéil, en bas, sur le côté gauche.

Compartment réfrigérateur

Nos conseils

• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou écipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.

Éléments modulables

Clayettes

Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs.

Pour une(Meilleure)utilisationde l'espace youspouvez superposer les demi-clayettes avant auxdemi-clayettesarriere.

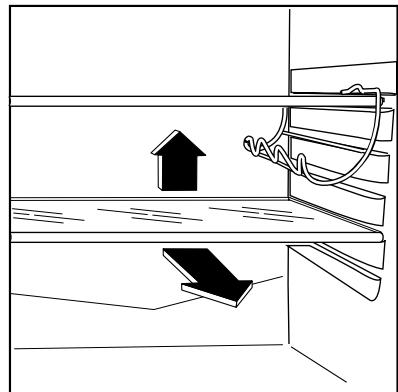

Support porte bouteille

Le support porte bouteille, accroché à une clayette interne, est utilisé pour positionner les bouteilles ou les boîtes à différentes hauteurs.

Pour enlever le support soulevez la clayette dans la partie arrrière en exerçant une pression, otez-le et réinsérez la clayette.

Balconnets

Il est possible de modifier la position en hauteur des balconnets sur la contre-porte selon vos besoin et le volume des denrées à stocker. Pour les enlever poussez-les vers le haut.

Brassage de l'air A.S.P.

• Ce modele est pourvu d'un dispositif spécial appelé A.S.P. (Air Saveur Plus) qui brasse l'air uniformément.

La technologie A.S.P. a pour effet d'uniformiser la température à l'intérieur du réfrigérateur plus rapidement pour atteindre une température plus BASSE tout en maintainant un taux d'humidité constant.

• La température ideale ainsi assurée à tous les niveaux du réfrigérateur offre plus de liberté pour le rangement de tous les aliments et permet une meilleure et plus longue conservation de ces aliments.
• L'A.S.P. est spécialement approprié lorsque vous ave introduit une grande quantité d'aliments dans le compartment réfrigérateur et par temps chaud (Température ambiente supérieure à 28^ C).

Pour actionner le brassage de l'air, appuyez sur la touche de fonction (C) jusqu'à ce que

apparaisse ,: levoyantvert (fig.1)s'allume indiquant que la fonction ASP est active.

Veillez à ne pas placer d'aliments devant ce dispositif, ce qui aurait pour effet de diminuer le brassage de l'air.

Quand l'A.S.P. est en fonction, le refroidissement des denrées est plus rapide, il convient donc de veiller au bon réglage du thermostat (voir parrapaghe "Le Thermostat").

Nous vous recommendons de positionner le thermostat sur une position mediane lors de la mise en marche de l'A.S.P. afin d'eviter des températures trop basses à l'intérieur du compartment réfrigérateur.

Il est possible de désactiver la fonction à tout moment en appuyant sur la touche de fonction C (voir le paragraph "Activation des fonctions").

Fig. 1

ENTRETIEN ET NETTOYAGE

Dégivrage

Le dégivrage du compartment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Il est indispensable de maintainir votre apparéil en parfait état de propre.

N'utilise jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage interieur et extérieur de votre apparéil.

Nettoyage interieur

Il est recommandé de nettoyer le compartment réfrigérateur très régulièrement.

• Retirez tous les accessoires du compartment (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour la vaisse par exemple); rincez à l'eau javellisée et séchez très soignement.
• Lavez les parois interieures du compartment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur avec le batonnet se trouvant dans l'orifice.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

Rincez et séchez soignement.

De temps en temps, dépoussièrez le condenseur (grille située à l'arrière de l'appareil), à l'aide d'un aspirateur ou d'une brosse.

Remplacement de l'ampoule

Pour remplacer l'ampoule

• Débranchez l'appareil.
• Appuyez sur l'enclichetage arrêté et en même temps retirez le couvercle dans le sens de la flèche.
• Dévissez l'ampoule et remplacez-la par un modelesemblable (La puissance maximale estindiquée sur le diffuseur).

En cas d'absence prolongée ou de non-utilisation

Ramenez le thermostat sur la position «■»

Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez la porte entrouverte pendant toute la durée de non-utilisation.

Si toutes, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y aaucun risque d'alteration pour les alimentes. Abstenez-vous cependant d'ouvrir la porte.
