MODE D'EMPLOI TDW4760BK THOMSON

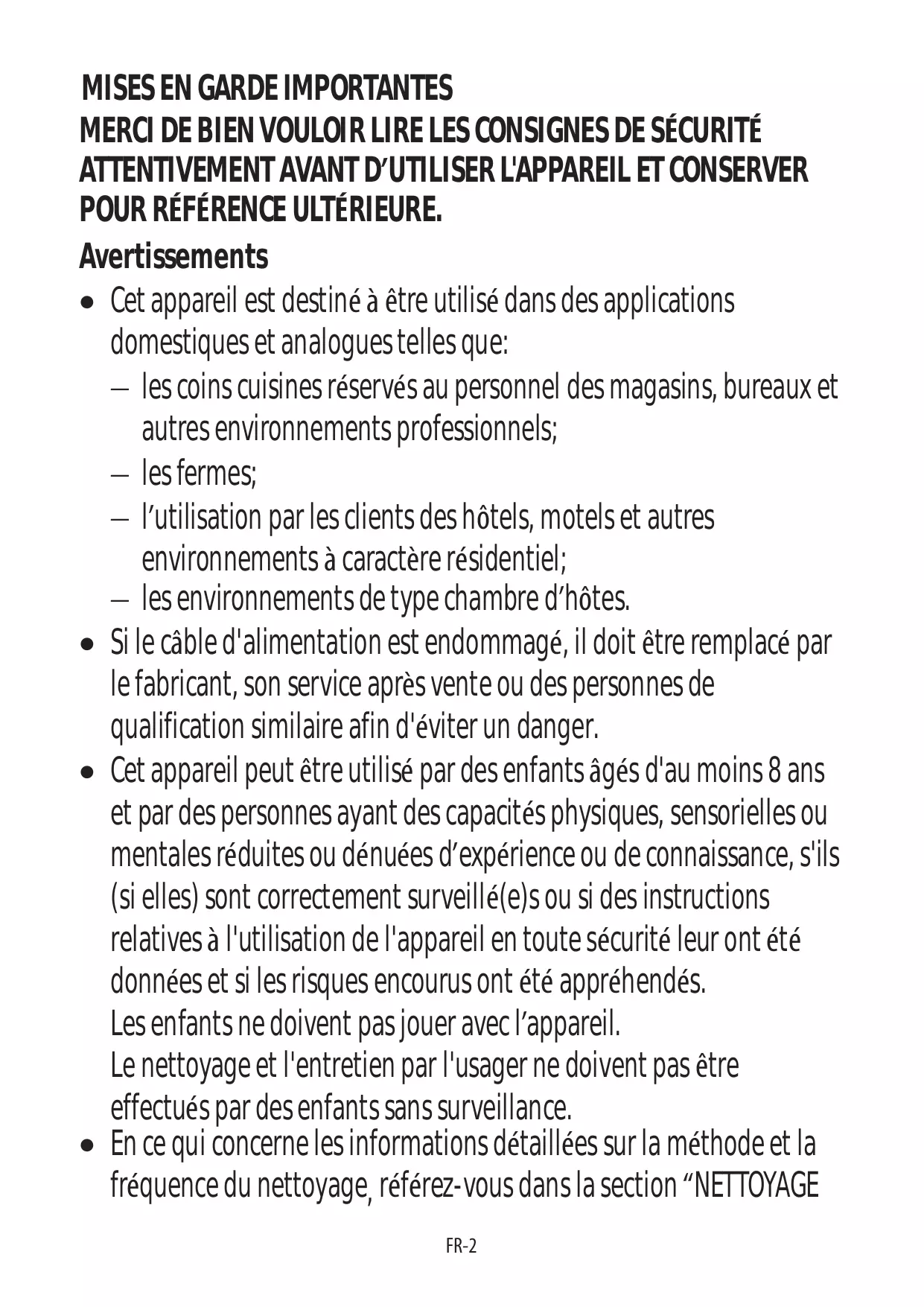

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER L'APPAREIL ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE. Avertissements Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; les fermes; l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; les environnements de type chambre d’hôtes. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous dans la section “NETTOYAGE FR-2

ET ENTRETIEN” en pages 18-21. Les ouvertures de ventilation ne doivent pas être obstruées par un tapis. Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts. Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement. En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous dans la section “Charger les paniers supérieur et inférieur ”en pages 9 -10. MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. La pression maximale admissible pour l’arrivée d’eau est de 1 MPa. La pression minimale admissible pour l’arrivée d’eau est de 0,04 MPa. La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. Précautions de sécurité L'installation et les réparations doivent être effectuées par du personnel qualifié. Cet appareil est conçu pour une utilisation domestique seulement. FR-3 Pour éviter tout risque de choc électrique, n’immergez pas l'appareil, le câble ou la prise d’alimentation dans de l'eau ou dans tout autre liquide. Éteignez et débranchez l'appareil avant le nettoyage et l'entretien. Ne vous asseyez pas et ne vous tenez pas debout sur la porte ou sur la grille du lave-vaisselle. Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l’appareil ne sont pas correctement en place. Lorsque vous faites fonctionner le lave-vaisselle, ouvrez soigneusement la porte, car de l’eau peut être éjectée. Ne placez pas d'objet lourd sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant. Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lavevaisselle lorsque la porte est ouverte. Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « peut être lavé au lave-vaisselle » ou l'équivalent. Utilisez uniquement les détergents et les agents de rinçage recommandés pour un lave-vaisselle automatique. N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave -vaisselle. Ne modifiez pas les boutons de contrôle. Instructions de mise à la terre : Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le FR-4

risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d'une fiche de mise à la terre. La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux. Un mauvais branchement de l'équipement de mise à la terre conducteur peut entraîner le risque d'une décharge électrique. Vérifiez auprès d'un électricien qualifié ou un représentant au service de la clientèle si vous n’êtes pas sûr(e) que l'appareil est correctement raccordé à la terre. Ne modifiez pas la fiche fournie avec l’appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

DESCRIPTION DU PRODUIT

Bras d aspersion du haut

Tuyau interne Bras d'aspersion inférieur Réservoir à sel Assemblage du filtre Distributeur FR-5 Panier inférieur Panier supérieur Étagère à couverts Étagère à verres Bras d'aspersion supérieur Panneau de contrôle

Témoin de niveau de liquide de rinçage

Témoin de niveau de sel Poignée de porte Affichage Affiche la durée du programme, le délai de départ différé, le réglage de la dureté de l’eau et les codes d’erreur Indication et témoins lumineux de programme

Bouton démarrage/pause Bouton sélectecteur de programme

Bouton sélectecteur de départ différé

AVANT D’INSTALLER VOTRE LAVE-VAISSELLE

Avant de brancher votre lave-vaisselle dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur domestique. Cet appareil doit être relié à la terre. Le fabricant n’est pas responsable des dommages se produisant à cause de l’utilisation de l’appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant d'installer votre lave-vaisselle.

Votre lave-vaisselle peut être installé dans différents emplacements de votre cuisine s’il y a un espace suffisant et une bonne accessibilité pour le raccordement / branchement de votre lave-vaisselle à l’alimentation en eau / vidange et à l’alimentation électrique. Ne branchez pas l’appareil à une rallonge électrique pour éviter des dangers potentiels. Raccordement à l’eau froide L'installation du tuyau doit être effectuée par des professionnels. Raccordez le tuyau d’alimentation en eau fourni à un connecteur fileté de 3/4 "et assurez-vous qu’il est bien serré. Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une période prolongée, laissez l'eau couler pour que l'eau soit claire. Cette précaution est nécessaire pour éviter le risque de bloquer l'arrivée d'eau et d'endommager l'appareil. Connexion du tuyau de vidange Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation. Fixez le tuyau de vidange au mur en utilisant le raccordde siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaisselle. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entreée d'air autour de l'extrémité du tuyau d'évacuation. Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B. L'installation du tuyau doit être effectuée par des professionnels. Arrière du lave-vaisselle

Tuyau de vidange MAX 1000mm Plan de travail En cas de fuite, fermez immédiatement l’alimentation en eau et inspectez intégralement les raccords du tuyau. Resserrez les raccordements si nécessaire. Si pour une raison quelconque vous ne parvenez pas à arrêter la fuite vous-même, demandez conseil à un plombier qualifié. Branchements électriques

L'installation de l'équipement électrique doit être effectuée par des professionnels. N'utilisez pas de rallonge électrique, ni d'adaptateur avec cet appareil. FR-7

Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d'alimentation dans aucune circonstance. Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la fiche, remplacez-la au lieu d'utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchauffe et des brûlures. Assurez-vous que la mise à la terre est correcte avant l’utilisation. Mise à niveau Placez le lave vaisselle sur une surface plane et stable. Il est essentiel que le lave vaisselle soit installé parfaitement d'aplomb, faute de quoi il risque de mal fonctionner. Le cas échéant, réglez les pieds pour corriger la position.

AVANT DE CHARGER LES PANIERS

Enlevez les restes d’aliments volumineux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage. Faites tremper les poêles et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers. AVERTISSEMENTS : Veillez à ce que les plats soient solidement positionnés en sorte qu’ils ne puissent pas se renverser ou bloquer la rotation des bras d’aspersion pendant le cycle de lavage. Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l’eau d’en sortir. N’empilez pas la vaisselle. Ne placez pas les verres trop près les uns des autres, car ils risquent de s’entrechoquer et de se casser. Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur. Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle. Articles ne pouvant pas être lavés dans un lave-vaisselle :

Assiettes, pots et plats en bois Articles d’artisanat Plats en plastique (sauf s’il est indiqué qu’ils peuvent être lavés dans un lave-vaisselle) Plats et objets en cuivre, zinc, étain ou laiton. Plats en aluminium Vaisselle et couverts en argent Verre et cristal Articles décorés FR-8

CHARGEMENT DU LAVE-VAISSELLE

Charger les paniers supérieur et inférieur Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds. Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc. Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu’ils ne gênent pas la rotation du bras de lavage. Placez les articles en sorte que l’eau puisse atteindre toutes les surfaces. Panier supérieur Panier inférieur

1.Tasses 2.Soucoupes 3.Verres 4.Bols 5.Petite marmite 6.Plat pour le four 7.Assiettes à dessert

8.Assiettes 9.Assiettes creuses 10.Plat ovale 11.Petites assiettes en mélamine 12.Bols en mélamine 13.Bol en verre 14.Bols à dessert FR-9 Charger le panier à couverts Placez les couverts dans le panier. Le bras d’aspersion du haut ne doit pas être bloqué par les articles. Pendant le chargement, veillez à ne pas vous blesser avec les lames des couteaux.

4. Cuillères à café 7. Fourchettes de

Ne laissez aucun objet dépasser du bas de la cuve. Chargez toujours les ustensiles tranchants avec le tranchant vers le bas ! FR-10 La partie droite est inclinée. Les deux parties sont plates. Les deux parties se chevauchent. La partie droite est retirée.

AJUSTER LE PANIER SUPÉRIEUR

8 Pour abaisser le panier supérieur, soulevez les poignées de 5 Pour soulever le panier supérieur, il suffit de soulever le réglage de chaque côté pour libérer le panier et abaissez-le panier par le centre de chaque côté jusqu'à ce que le panier position inférieure. se verrouille en position supérieure. Il n'est pas nécessaire de soulever la poignée de réglage.

PLIER LE PORTE-TASSES

Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le porte-tasses. Vous pouvez ensuite incliner les grands verres contre le porte-tasses. Vous pouvez également l’enlever lorsque son utilisation n'est pas nécessaire. FR-11

Les pointes du panier inférieur servent à tenir les assiettes et les plateaux. Elles peuvent être rabattues pour laisser plus de place aux articles volumineu

UTILISATION DE L'ADOUCISSEUR D'EAU

La dureté de l’eau dépend d'un endroit à un autre. Si l’eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d’un adoucisseur d’eau spécial fonctionnant avec du sel spécifiquement conçu pour éliminer les minéraux de l’eau. ATTENTION : Utilisez exclusivement du sel spécifiquement formulé pour les lave-vaisselles domestiques. N’utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d’adoucissement d’eau. Remplissez le réservoir à sel avant de démarrer le programme de lavage.. Ainsi, la solution excessivement saline sera immédiatement évacuée par l’eau. La présence prolongée d’eau salée dans le réservoir peut provoquer de la corrosion. Régler la consommation de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de la consommation de sel en maintenant la

touche enfoncé jusqu’à ce que H3 s’affiche.

2. Appuyez plusieurs fois sur pour sélectionner le réglage adapté à la dureté de l'eau.

pour confirmer les réglages.

Réglages d'usine : H3 REMARQUE : 1°d H = 1,25 °Clarke = 1,78 °f H= 0,178 mmol/l °d H : Degré allemand °f H : Degré français °Clarke : Degré britannique FR-12 Remplissage du réservoir à sel s'allume. SEL Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir à sel.

2. Placez l’extrémité de l’entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.

3. Remplissez le réservoir à sel jusqu'à sa limite maximale avec de l'eau.

Il est normal qu'une petite quantité d'eau sorte du réservoir à sel.

4. Revissez fermement le bouchon.

REMARQUE : En fonction de la manière dont le sel se dissout, l’indicateur d'avertissement du sel même si le réservoir à sel est rempli. peut rester allumé UTILISATION DES DISTRIBUTEURS DE RINÇAGE ET DE DÉTERGENT Fonction du liquide de rinçage Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l’eau d’adhérer à la vaisselle. AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil. Fonction du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisselle. AVERTISSEMENT ! Utilisation correcte du détergent Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage. Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants. FR-13 Remplissage du distributeur de liquide de rinçage 1 Retirez le bouchon du distributeur de liquide de rinçage en soulevant le boucho. 2 Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre. 3 Refermez le bouchon. Réglage du distributeur du liquide de rinçage Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous :

1. Mettez le lave-vaisselle en marche.

2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé

durant environ 5 secondes puis appuyez sur Quantité de pour accéder le mode de réglage. Affichage liquide de rinçage L'écran affiche d3. (mL)

3. Appuyez plusieurs fois sur pour sélectionner le réglage

4. Le réglage sera confirmé si aucune opération n'est activée

avant environ 5 secondes

FR-14 Remplissage du distributeur de détergent

1. Faites glisser le contrôle vers la

droite pour ouvrir le bouchon du distributeur de détergent.

2. Ajoutez du détergent dans le

Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.

PROGRAMMES DE LAVAGE

Programme Type de vaisselle Pour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d'aliments séchés Pour une vaisselle normalement sale (*EN50242) Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poêles légèrement sales Pour une vaisselle peu sale et les verres Pour une vaisselle normalement sale nécessitant un lavage rapide Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage Description du cycle Prélavage (50°C) Lavage (65°C) Rinçage Rinçage Rinçage (60°C) Séchage Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (60°C) Séchage Lavage (50°C) Rinçage Rinçage (50°C) Séchage Prélavage(40°C)) Lavage (50°C) Rinçage Rinçage (50°C) Séchage Lavage (55°C) Rinçage Rinçage (50°C) Séchage Lavage (45°C) Rinçage (50°C) Rinçage (55°C) Détergent Prélavage / Lavage principal 5 / 30 g (1 ou 2 pastilles) 5 / 30 g (1 ou 2 pastilles) 5 / 30 g (1 ou 2 pastilles) 5 /30 g (1 pastille) 35 g (1 pastille) 15g Durée du programme (minutes) Energie (kWh) Consommation d’eau (L) Besoin de liquide de rinçage ?

Non REMARQUE : (*EN 50242) : Ce programme est le cycle test, Informations de test comparatif selon la norme EN 50242. FR-15 Programme Type de vaisselle Pour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d'aliments séchés Pour une vaisselle normalement sale (*EN60436) Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poêles légèrement sales Pour une vaisselle peu sale et les verres Pour une vaisselle normalement sale nécessitant un lavage rapide Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage Description du cycle Prélavage (50°C) Lavage (65°C) Rinçage Rinçage Rinçage (60°C) Séchage Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (60°C) Séchage Lavage (50°C) Rinçage Rinçage (50°C) Séchage Prélavage(40°C)) Lavage (50°C) Rinçage Rinçage (50°C) Séchage Lavage (55°C) Rinçage Rinçage (50°C) Séchage Lavage (45°C) Rinçage (50°C) Rinçage (55°C) Détergent Prélavage / Lavage principal Durée du programme (minutes) Energie (kWh) Consommation d’eau (L) Besoin de liquide de rinçage ? 4 / 18 g (1 ou 2 pastilles)

1,451 18,7 Oui 4 / 18 g (1 ou 2 pastilles)

0,902 15,2 Oui 22 g (1 pastille)

Non 4 / 18 g (1 ou 2 pastilles) REMARQUE : (*EN 60436) : Ce programme est le cycle test, Informations de test comparatif selon la norme EN 60436.

Le programme eco convient au lavage d’une vaisselle normalement sale, qu’il constitue le programme le plus efficace en termes de consommations combinées d’énergie et d’eau et qu’il est utilisé pour évaluer la conformité de l’appareil avec la législation européenne en matière d’écoconception. Charger le lave-vaisselle ménager jusqu’à la capacité indiquée par le fabricant contribuera à économiser de l’énergie et de l’eau. Le prérinçage manuel de la vaisselle augmente la consommation d’énergie et d’eau et n’est pas recommandé. Laver la vaisselle au moyen d’un lave-vaisselle consomme généralement moins d’énergie et d’eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant. Les valeurs données pour les programmes autres que le programme eco sont purement indicatives. FR-16

DÉMARRER UN CYCLE DE LAVAGE

1. Ouvrez le robinet d'eau.

2. Ouvrez la porte du lave-vaisselle.

3. Inspectez les filtres.

Assurez-vous qu'ils sont propres et correctement positionnés. Référez-vous au paragraphe « Nettoyage et entretien ».

4. Vérifiez qu’il y a du sel et du liquide de rinçage dans l’appareil.

5. Chargez la vaisselle.

Vérifiez que les bras d’aspersion peuvent tourner librement.

6. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du

tableau « Programmes de lavage ».

7. Fermez bien la porte du lave vaisselle.

8. Appuyez sur pour démarrer le lave-vaisselle.

9. Appuyez plusieurs fois sur

pour sélectionner le programme de lavage souhaité. Le témoin lumineux du programme correspondant s’allume. Minuteur de démarrage différé : Le minuteur de démarrage différé vous permet de différer le démarrage du programme de lavage de 1 heure à 24 heures. Appuyez plusieurs fois sur jusqu'à ce que l'heure de démarrage différée souhaitée s'affiche à l'écran. Une fois le retardateur réglé, appuyez sur pour activer la fonction. Pour annuler le départ différé, appuyez tout d'abord sur jusqu'à ce que l'affichage indique "H:00". puis appuyez plusieurs fois sur

10. Appuyez sur pour lancer le lavage.

11. Une fois le programme terminé, le lave-vaisselle sonnera et s'arrêtera.

12. La porte s'ouvrira un peu automatiquement pour aider à obtenir de meilleures performances de séchage.

La fonction d'ouverture automatique de la porte n'est pas disponible pour les programme

13. Ouvrez complètement la porte pour décharger la vaisselle.

AVERTISSEMENT ! Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou si elle est mal fermée. N'ouvrez pas la porte tant que le lave-vaisselle fonctionne : vous risqueriez de vous brûler avec les jets d'eau bouillante. Ajouter de la vaisselle supplémentaire Après 5 Secondes Un plat oublié peut être ajouté à tout moment avant l'ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous :

1. Appuyez sur pour mettre le fonctionnement en pause .

2. Attendez 5 secondes puis ouvrez la porte.

3. Ajoutez les plats oubliés.

5. Appuyez sur .Le programme reprend à partir du point où vous l’avez interrompu.

FR-17 Changement d'un programme de lavage en cours 3 secondes Un cycle de lavage ne peut être modifié que s'il a fonctionné pendant une courte période, sinon le détergent aura déjà été libéré et le lave-vaisselle aura déjà vidangé l'eau de lavage. Dans ce cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

1. Appuyez sur pour mettre le fonctionnement en pause.

2. Appuyez et maintenez le bouton enfoncé durant plus de 3 secondes – le programme sera annulé. Vous entendrez un

3. Appuyez plusieurs fois sur pour sélectionner un nouveau programme.

Le nouveau numéro du programme sélectionné s'allume.

4. Appuyez sur le bouton pour démarrer le programme.

NETTOYAGE ET ENTRETIEN

Éteignez et débranchez toujours l’appareil avant de le nettoyer. Pour éviter que de l’eau ne pénètre dans les composants électriques et de verrouillage de la porte, n’utilisez pas de spray nettoyant. Pour éviter que de l’eau ne pénètre dans les composants électriques et de verrouillage de la porte, n’utilisez pas de spray nettoyant. N’utilisez pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface. Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par le bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d'aspersion. L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé). REMARQUE : Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre. Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine). Nettoyage de la porte et du joint de porte Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts d’aliments. Lors du chargement du lave-vaisselle, des résidus d'aliments et de boissons peuvent s'égoutter sur les côtés de la porte du lave-vaisselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte. Nettoyage du panneau de contrôle Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement avec un chiffon doux et humide. Nettoyage du dispositif de filtrage Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris récupérés peuvent obstruer les filtres. Vérifiez régulièrement l'état des filtres et nettoyez-les au besoin sous l'eau courante. Suivez les étapes ci-dessous pour nettoyer les filtres dans la cuve de lavage. FR-18 Filtre pour

débris gros Filtre principal Filtre fin Ouvrir 5 Tenez le filtre pour gros débris et faites-le 8 Retirez le filtre fin du dispositif de filtrage. 1 Rincez les filtres en les passant sous l’eau

9 Réassemblez les filtres, replacez l'insert courante. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage. de filtre et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture. pivoter dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre et retirez-le du lavevaisselle. Détachez le filtre pour gros débris du filtre principal en pressant doucement les languettes du haut et en le tirant. AVERTISSEMENTS ! Ne serrez pas trop les filtres. Remettez les filtres dans l'ordre, sinon de gros débris pourraient s'introduire dans le système et provoquer un blocage. N’utilisez jamais le lave-vaisselle sans les filtres en place. Un remplacement incorrect des filtres peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles. Nettoyage des bras d’aspersion Il est nécessaire de nettoyer régulièrement les bras d’aspersion, faute de quoi les produits chimiques pour l’eau dure obstrueraient les jets des bras d’aspersion et les roulements. Pour nettoyer les bras d’aspersion, suivez les instructions ci-dessous : FR-19 5 Pour retirer le bras d’aspersion supérieur, maintenez l'écrou au centre et tournez le bras d’aspersion dans le sens inverse des aiguilles d'une montre pour le retirer. 8 Pour retirer le bras d’aspersion inférieur, tirez le bras vers le haut. Lavez les bras à l'eau chaude savonneuse à l'aide d'une brosse souple. Replacez-les après les avoir bien rincés.

Précautions contre le gel Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Après chaque cycle de lavage, procédez comme suit :

1. Coupez l'alimentation électrique du lave-vaisselle à la source d'alimentation.

2. Fermez l'alimentation en eau et débranchez le tuyau d'arrivée d'eau de la vanne d'eau.

3. Vidangez l'eau du tuyau d'arrivée et de la vanne d'eau (utilisez une casserole pour recueillir l'eau).

4. Reconnectez le tuyau d'arrivée d'eau à la vanne d'eau.

5. Retirez le filtre du fond de la cuve et utilisez une éponge pour absorber l’eau du puisard.

Après chaque lavage Après chaque lavage, fermez l'alimentation en eau de l'appareil et laissez la porte légèrement ouverte afin que l'humidité et les odeurs ne restent pas emprisonnées à l'intérieur. Pas de solvants ou de nettoyage abrasif Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse. FR-20 Pour éliminer les taches ou les traces de la surface intérieure, utilisez un chiffon imbibé d’eau et un peu de vinaigre, ou un produit nettoyant spécialement conçu pour lave-vaisselle. Lorsque le lave-vaisselle n’est pas utilisé pendant une longue durée Il est recommandé d'exécuter un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l'alimentation en eau et laissez la porte de l'appareil légèrement ouverte. Cela permettra de préserver les joints de la porte et d’empêcher la formation d’odeurs dans l’appareil. Déplacement de votre appareil Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. Si nécessaire, il peut être placé sur le dos. Nettoyage des joints L'un des facteurs responsables de la formation d'odeurs dans le lave-vaisselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.

Avant d'appeler pour une réparation L'examen des tableaux des pages suivantes peut vous aider à solutionner le problème. Problème Causes possibles Le fusible a grillé ou le disjoncteur s’est déclenché. Le lave-vaisselle ne démarre pas L’eau n’est pas pompée dans le lavevaisselle. Il y a de la mousse dans la cuve. L'alimentation en électricité n'est pas activée. La porte n’a pas été correctement fermée. Le tuyau de vidange est plié. Les filtres sont encrassés. L’évier de la cuisine est bouché. Le détergent utilisé est inapproprié. Du liquide de rinçage a été renversé. Les surfaces intérieures de la cuve sont tachées. Le détergent utilisé contient du colorant. Solution possible Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle. Vérifiez que le lave-vaisselle est allumé et que sa porte est complètement fermée. Vérifiez que le câble électrique est bien branché dans la prise de courant. Fermez complètement la porte. Inspectez le tuyau de vidange. Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »). Vérifiez que l’évier de la cuisine se vide correctement. Si l’évier de la cuisine ne se vide pas, demandez à un plombier de l’inspecter. Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d’éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez qu’elle se réduise. Ajoutez quelques litres (env 5L) d'eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle puis sélectionnez n’importe quel cycle. Initialement, le lave-vaisselle videra l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu. Si nécessaire, répétez cette opération. Essuyez toujours tout liquide de rinçage qui aurait débordé. Assurez-vous que le détergent ne contient pas de colorant. FR-21 Les surfaces internes sont recouvertes d'un film blanc. Il y a des traces de rouille sur les couverts. Le lave-vaisselle est bruyant. La vaisselle n'est pas propre. Il est dû aux minéraux contenus dans l'eau dure. Nettoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc). N’utilisez jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse. Évitez de laver au lave-vaisselle les articles qui ne résistent pas à la corrosion. Les couverts ne sont pas résistants à la corrosion. Un programme n'est pas exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel ont pénétrées dans le cycle de lavage. Le bouchon du réservoir à sel est desserré. Les plats s’entrechoquent les uns contre les autres. Les bras d’aspersion percutent des plats. Les plats n’ont pas été correctement positionnés. Le programme de lavage sélectionné est trop doux. Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n’est pas approprié. Exécutez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Vérifiez que le bouchon est sécurisé. Consultez le chapitre « Charger les paniers » pour repositionner la vaisselle. Consultez le chapitre « Charger les paniers ». Choisissez un programme plus intensif. Consultez le tableau « Programmes de lavage ». Utilisez davantage de détergent ou changez-en. Modifiez la position des plats pour qu'ils ne gênent pas la rotation des bras d’aspersion. Les bras d’aspersion sont bloqués. Nébulosité sur la verrerie Des taches blanches apparaissent sur la vaisselle et les verres Les plats ne sèchent pas bien. Les filtres ne sont pas propres ou ne sont pas correctement positionnés. Combinaison d'eau douce avec trop de détergent Nettoyez et/ou installez correctement les filtres. Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer. Les eaux dures peuvent provoquer des dépôts de tartre. Ajoutez du détergent Les plats n’ont pas été correctement positionnés. Le réservoir de liquide de rinçage est vide ou n'est pas assez rempli. Un programme non approprié a été sélectionné. Consultez le chapitre « Charger les paniers ». Augmentez la quantité de liquide de rinçage ou rajoutez-en. Sélectionnez un programme dont la durée de lavage est plus longue. Codes d’erreur Codes Signification Causes possibles

L’arrivée d’eau prend trop de temps. Le robinet n’est pas ouvert, ou l’alimentation en eau est restreinte ou la pression d’eau est insuffisante.

La température requise n’est pas atteinte. L’élément chauffant dysfonctionne

Débordement. Certaines pièces du lave-vaisselle fuient. Solution Possible Ouvrez le robinet d'eau. Vérifiez si le tuyau d'arrivée n’est pas bloqué. Augmentez la pression d'eau. Contactez le service après-vente pour remplacer l'élément chauffant. Contactez le service après-vente pour réparer l’appareil ou faire remplacer des pièces. AVERTISSEMENTS ! Au cas où l'eau déborderait, coupez l’arrivée d’eau avant d’appeler le réparateur. FR-22 FICHE PRODUIT La fiche produit de ce lave-vaisselle a été configurée conformément au règlement UE n° 1059/2010. Marque THOMSON TDW4760WH TDW4760BK TDW4760INOX

Modèle Nombre de couverts (capacité) Classe d'efficacité énergétique A+++ De A+++ (le plus efficace) à D (le moins efficace) Consommation d’énergie annuelle (AEc) Consommation d’énergie (Et) pour un cycle de lavage standard Puissance de consommation en mode d'arrêt (P0) Consommation de puissance en mode de veille (P1) Consommation d’eau annuelle (AWc) Classe d'efficacité d'essorage sur une échelle de G (le moins efficace) à A (le plus efficace) Programme standard Durée du cycle de lavage standard Durée du mode de veille (T1) Niveau de puissance acoustique Appareil intégré O/N Dimensions du produit (L x D x H mm) Tension / fréquence nominale Puissance nominale Pression d’eau 237 kWh / an 0,832 kWh / cycle 0,45 W 0,49 W 3080 litres Eco 50°C 198 minutes 15 minutes 47 dB (A) re 1 pW Non 598 x 600 x 845 mm 220-240V~ 50Hz 1760-2100 W 0,04 –1 MPa Consommation d’énergie de 237 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et consommation des modes à faible puissance. La consommation d’énergie réelle dépend des conditions d’utilisation de la machine. Consommation en eau annuelle de 3080 litres calculée sur la base de 280 cycles de nettoyage standards. La consommation d’eau réelle dépend des conditions d’utilisation de la machine. Le « programmes standard » est le programme de lavage standard auquel se rapportent les informations figurant sur les étiquettes et les fiches. Ils conviennent au nettoyage d’une vaisselle normalement sale et est les programme le plus efficace en termes de consommation combinée d’énergie et d’eau. FR-23

INFORMATION SUR LE PRODUIT

Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | THOMSON Adresse du fournisseur: 129 Avenue Gallieni, 93140 Bondy, France Référence du modèle: TDW4760WH, TDW4760BK, TDW4760INOX Paramètres généraux du produit: Paramètre Valeur Paramètre Valeur Capacité nominale ( ) (ps) Dimensions en cm Hauteur Largeur Profondeur

IEE ( ) Classe d’efficacité énergétique ( ) Indice de performance Indice de performance de lavage (1) de séchage (1) Consommation d’eau en litres [par cycle], sur la Consommation d’énergie en kWh [par base du programme eco. La consommation cycle], sur la base du programme eco d’eau réelle dépend des conditions d’utilisation avec alimentation en eau froide. La de l’appareil et de la dureté de l’eau. consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil. Durée du programme (1) (h:min) Émissions de bruit acoustique dans l’air (1) [dB(A) re 1 pW] Mode arrêt (W) 3:18

[D] 1.07L 11L à pose libre Type Classe d’émissions de bruit acoustique dans l’air [C] (1) Mode veille (W) N/A Mode veille avec maintien de la connexion au Démarrage différé (W) N/A réseau (W) (le cas échéant) (le cas échéant) Durée minimale de la garantie offerte par le fournisseur: 2 ans Informations supplémentaires: Lien internet vers le site web du fournisseur où se trouvent les informations visées à l’annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com/www.vandenborre.be

(1) Pour le programme eco. Thomson et le logo Thomson sont des marques de Technicolor (S.A.) ou de ses filiales et sont utilisées sous licence par Fnac Darty (S.A.). FR-24 SERVICE DE RÉPARATION ET PIÈCES DE RECHANGE Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures. Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY. Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande. Veuillez noter ! Tous les appareils ont une garantie de 2 ans. La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle. Contactez-nous : www.darty.com www.vandenborre.be www.bcc.nl

24 heures / 24 7 jours / 7
