CHD621W - Hotte aspirante FAURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FAURE
Modèle	CHD621W
Dimensions (H x L x P)	750-1055 mm x 600 mm x 480 mm
Poids approximatif	10 kg
Alimentation électrique	230-240 V ~ 50 Hz
Puissance moteur	135 W
Éclairage	2 x 40 W (culot E14)
Classe de sécurité électrique	Classe II
Diamètre d'évacuation	150 mm
Distance de sécurité minimale au plan de cuisson	65 cm
Types d'utilisation	Recyclage (filtres à charbon) ou évacuation extérieure
Filtres à graisse métalliques	Lavables au lave-vaisselle ou à la main (nettoyage mensuel recommandé)
Filtres à charbon actif	Remplacement tous les 6 mois environ
Nombre de vitesses	3 vitesses (mini, intermédiaire, maxi)
Commandes	Interrupteurs mécaniques pour éclairage et vitesses
Installation	Fixation murale, cheminée télescopique incluse
Garantie	Garantie légale selon conditions du vendeur
Service après-vente	Contacter le vendeur ou l'assistance consommateurs FAURE

FOIRE AUX QUESTIONS - CHD621W FAURE

Comment régler les vitesses de la hotte FAURE CHD621W ?

Utilisez l'interrupteur Marche/Arrêt : position I (mini), II (intermédiaire), III (maxi). L'interrupteur d'éclairage est indépendant.

Comment remplacer les ampoules d'éclairage ?

Débranchez l'appareil, retirez les filtres métalliques, puis remplacez les ampoules défectueuses par des ampoules identiques de 40 W max (culot E14).

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres en poussant le loquet vers l'intérieur. Nettoyez-les avec une brosse, de l'eau chaude et un détergent doux, ou au lave-vaisselle. Séchez-les soigneusement avant de les remettre en place. Fréquence : une fois par mois minimum.

Quand faut-il remplacer les filtres à charbon actif ?

Remplacez-les environ tous les 6 mois ou dès que vous constatez une baisse d'efficacité d'absorption. Cette opération est nécessaire en version recyclage.

Quelle est la différence entre version recyclage et version évacuation ?

En version recyclage, l'air est filtré par des filtres à charbon puis renvoyé dans la pièce. En version évacuation, l'air est rejeté à l'extérieur via un tuyau. La version évacuation offre un meilleur rendement.

À quelle hauteur installer la hotte au-dessus de la cuisinière ?

Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Que faire si la hotte s'arrête en cours de fonctionnement ?

Vérifiez qu'il n'y a pas de coupure de courant. Placez l'interrupteur Marche/Arrêt sur 0, attendez quelques instants, puis remettez-le sur une vitesse I, II ou III.

La hotte a un rendement insuffisant, que vérifier ?

Vérifiez que la vitesse sélectionnée est adaptée, que la cuisine est bien aérée, que les filtres à charbon ne sont pas usagés (version recyclage) et que le tuyau d'évacuation n'est pas obstrué (version aspirante).

Est-il nécessaire de débrancher la hotte avant le nettoyage ?

Oui, débranchez toujours l'appareil avant de procéder au nettoyage ou à l'entretien pour des raisons de sécurité.

Où trouver le numéro de série de ma hotte FAURE ?

Le numéro de série figure sur la plaque signalétique située à l'intérieur de la hotte. Indiquez-le lors de toute demande de service après-vente.

MODE D'EMPLOI CHD621W FAURE

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 6

En cas d'anomalie de fonctionnement 8

Garantie 9

Service après-vente 9

A l'attention de l'instantiateur

Caracteristiques techniques 10

Branchement electrique 10

Installation 11

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour votresecurite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtrés et provoquer un incendie.

• Respectez la fréquence de nettoyage et et de remplacement des filtres. L'accumulation de dépôts degraisse risque d'occasionner un incendie.

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

• Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtr de l'appareil.

Installation

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisé en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averitures.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représententer un danger: coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

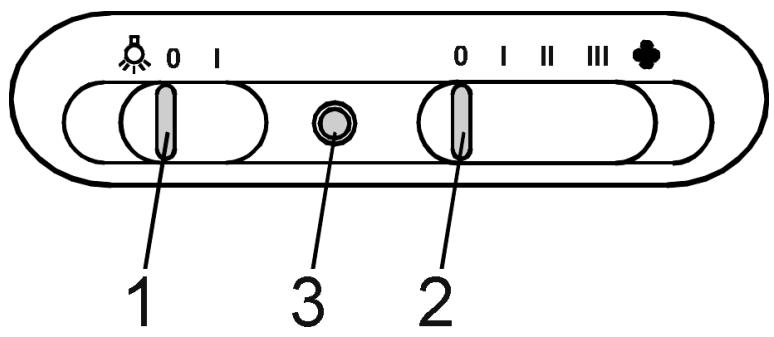

1. Interrupteur d'éclairage

Pour éclairer le plan de cuisson, positionnez l'interrupteur sur I.

2. Interrupteur de Marche/ Arrêt et réglage des vitesses

Position 0 = appareil à l'arrêt.

Pourmettre l'appareil en fonctionnement, positionnéz l'interrupteur sur I, II, ou III.

I = mini

II = intermédiaire

III = maxi

3. Voyant de fonctionnement

Il s'allume lorsque l'interrupteur Marche/Arrêt est sur une position de fonctionnement.

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtres à charbon actifs montés).

L'air est filtré au moyen des filtres à charbon actifs, puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée.

Utilisation en version évacuation

L'air est evacué hors de l'habitation par l'intérmédiaire d'un tuyau. Notre hotte étant livrée en version Recyclage, vous devez préalablementsterol les filtres à charbon actifs.

Pour-retirer les filtres à charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez le filtre àGRAISSÉ vers le bas (fig. 1).
3. Enlevez les fils métalliques B (fig. 2).
4. Retirez les filtres à charbon actifs.
5. Remettez en place les filtres métalliques.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
  Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons de mettre l'appareil en marche avant de procer à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

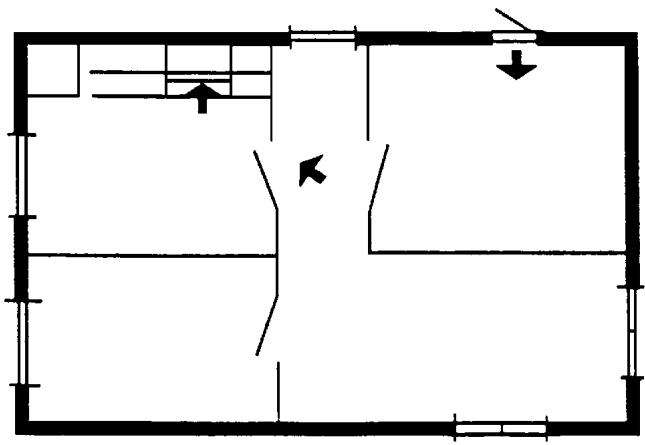

• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 3).

fig.3

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut s'exionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtres àGRAISE métalliques

Les filtres métalliques doivent être nettoyés une fois par mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

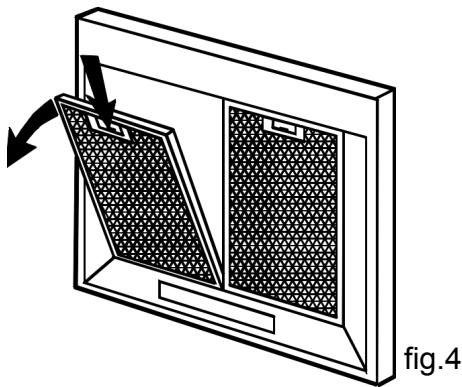

Pour-retirer les filtres métalliques

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez les filtres vers le bas. Retirez-les (fig. 4).

Les filtrés à charbon actifs

Remplacez-les régulièrement dés que vous constaize une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

Pour refirer les filtres à charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez les filtres vers le bas (fig. 4).

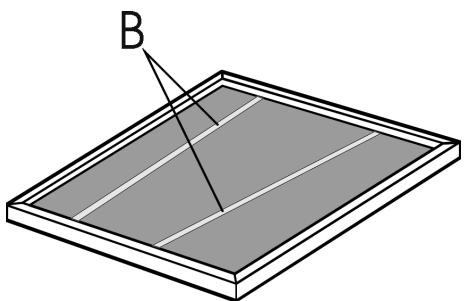

3. Enlevez les fils métalliques B (fig. 5).
4. Remplacez les filtres usagés par des filtres neufs.
5. Remettez en place les filtres métalliques.

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaissele par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

Les ampôules d'éclairage

Pour remplacer les ampoules d'éclairage

1. Débranchez l'appareil.

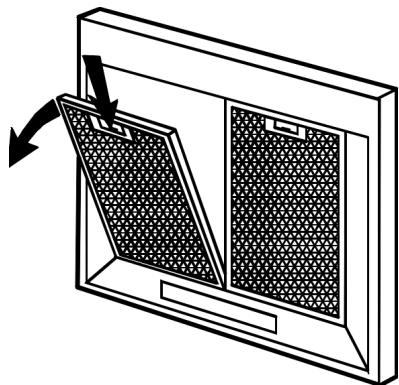

2. Retirez les filtrres métalliques (fig. 6).
3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (40 W max).

fig.6

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt est effectivement sur une des positions I, II, ou III.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pas enclenché. Placez l'interrupteur Marche/Arrêt sur 0. Attendez. Remettez l'interrupteur Marche/Arrêt sur I, II ou III.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Àpès Vente, indiquez-lui le modele, le numéro de produit et le número de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre apparéil.

CHARACTERISTIQUES TECHNIQUES

Dimensions

Haut.: 750-1055 mm

Larg.: 600 mm (modèle CHD621)

900 mm (modèle CHD921)

Prof.: 480 mm

Tension secteur

230 - 240 V

Classe de sécurité électrique

2

Puissance moteur

1 x 135 W

Eclairage

2 × 40 ~W (E14)

Cet apparéil est conforme aux Directives Communautaires suivantes :

73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

• Cet apparéil ne peut être branché qu'en 230 V monophasé.
• Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparciels électriques branchés.

• Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

• Le cordon secteur est à 2 conducteurs (double isolation).

• NE PAS RACCORDER L'APPAREIL A LA TERRE.
• Si vous disposez d'un socle de prise de courant compteant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de l'appareil ne devra etre relié à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué en un raccordement électrique non conforme.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

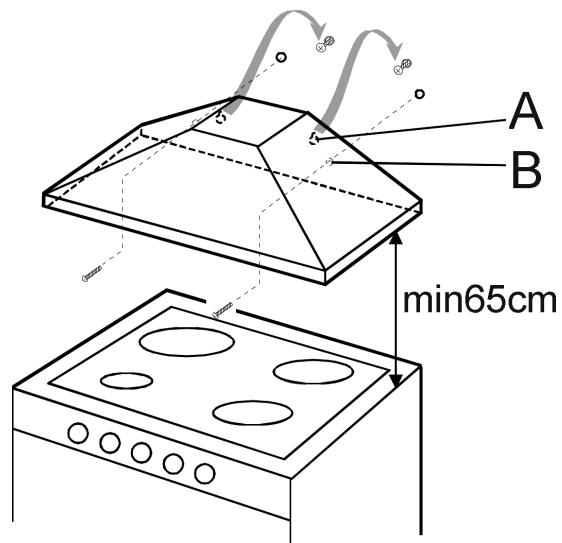

Installes la hotte à une distance de sécurité (fig. 7) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Fixation murale de la hotte (fig. 8)

Avant d'installer la hotte

1. Percez dans le mur 4 troughs. Utilisez pour cela le gabarit de perçage Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité.
2. Retirez les filtres àGRAisse métalliques (voir chapitre « ENTRETIEN ET NETTOYAGE»).

Pour fixer la hotte au mur

1. Insérez 2 des vis qui vous sont fournies de sorte que la hotte puisse être accrochée à celles-ci au moyen des trous A (fig. 8).
2. Accrochez la hotte et fixez-la définitivement au mur en utilisant les 2 trous B (fig. 8).
3. Mettez en place les filtres àGRAISSE métalliques.

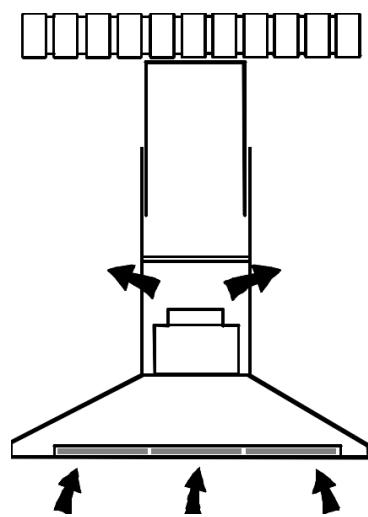

Pour installer la cheminée en version recyclage

L'air est filtré au moyen des filtres à charbon actifs puis renvoyé dans la piece à travers les grilles situées sur les parois laterales de la cheminée (fig. 9).

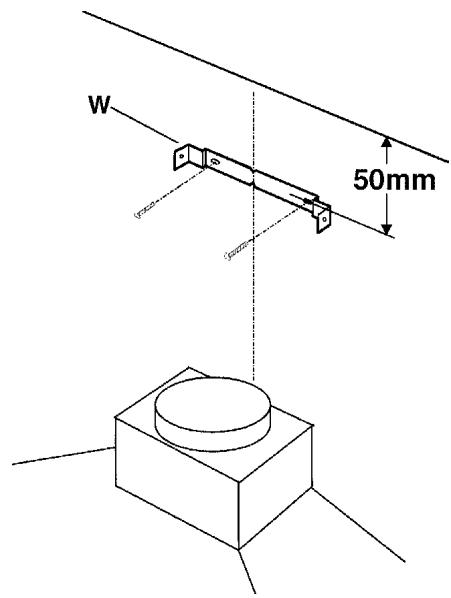

1. Posez le support (W) à 50 mm du plafond et assurez-vous qu'il soit centré par rapport à la hotte située en dessous et de niveau (fig. 10); à l'aide d'un crayon marquez les 2 trous sur la paroi.
2. Percez et introduisez les chevilles (fournies); fixez le support en utilisant 2 vis.
3. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRICE»).

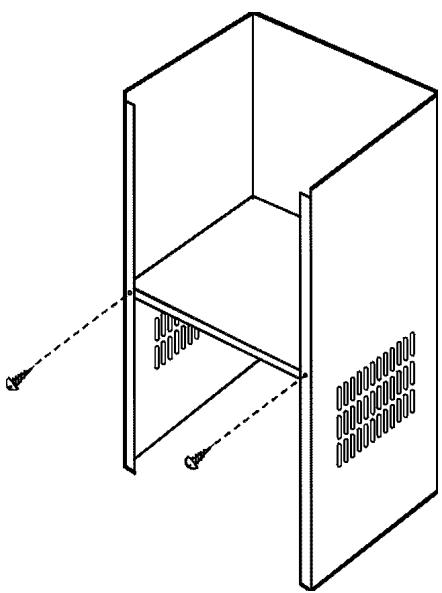

4. Fixez le déflecteur à la cheminée inférieure en utilisant 2 vis (fig.11).
5. Positionnez les cheminées assemblées sur la hotte.
6. Soulevez la cheminée supérieure jusqu'au plafond et fixez-la au support à l'aide des 2 vis (fig. 12).

Pour installer la cheminée en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire dePTRirer les filtres a charbon actifs pour pouvoir l'utiliser en version évacuation.

1. Posez le support (W) à 50 mm du plafond et assurez-vous qu'il soit centré par rapport à la hotte située en dessous et de niveau (fig. 10); à l'aide d'un crayon marquez les 2 trous sur la paroi.
2. Percez et introduizez les chevilles (fournies); fixez le support en utilisant 2 vis.
3. Fixez un tuyau couple en matière autoextinguible de 0 150 mm sur la buse et raccordez-le à l'orifice d'évacuation au mur ou au plafond.
4. Procedez au raccordement electrique (voir chapitre « BRANCHEMENT ELECTRIQUE»).
5. Positionnez les cheminées assemblées sur la hotte.

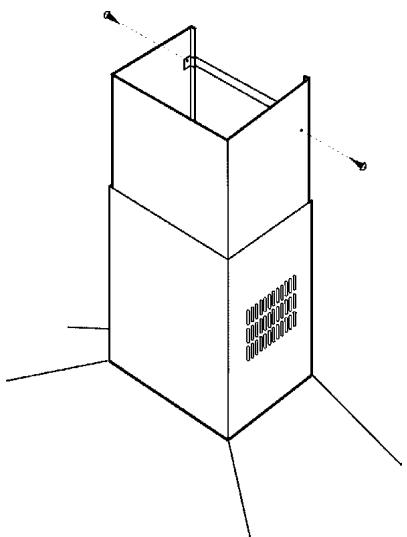

6. Soulevez la cheminée supérieure jusqu'au plafond et fixez-la au support à l'aide des 2 vis (fig. 12).

Les meilleurs rendements s'obtiennent avec des tuyaux courts et directs.
Le tuyau d'évacuation doit être d'un diamètre de 150 mm.
Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas exceder :

3 metres, avec un coude,
2 metres, avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparêls fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).

fig. 8

fig. 9

fig. 10

fig. 11

fig. 12

FAURE

Pour tener nos engagements, nous écoutons les Consommateurs.

Le SERVICE CONSEIL CONSOMMATEURS FAURE est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des conseils pour vous aid dans votrechioix, en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTÔT!

SERVICE CONSEIL CONSOMMATEURS FAURE

BP 50142 - 60307 SENLIS CEDEX

TEL. : [phone] - FAX : [phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h.

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

TEL. : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Service Conseil Consommateurs

BP 50142

60307 Senlis Cedex

tel. : [phone]
