MODE D'EMPLOI 4274202 SOMFY

Lecteur de badge pour serrure connectée

GUIDE D'INSTALLATION ET D'UTILISATION

Rev A_08-16

www.somfy.com

LECTEUR DE BADGE POUR SERRURE CONNECTÉE*

Simplifiez-vous la vie et l'accès à votre maison !

Verrouillez et déverrouillez votre portecavec vos badges.

Gérez et contrôle les accès.

Fonctionne avec la serrure connectee Somfy.

Bye-bye les clés !

A chacun son accès : portec-clés, braceletétanche, carte...

Et même téléphone mobile standard (clé sonore).

Bonjour la tranquilité

Définisse des accès temporaires ou permanent pour garder le contrôle sur les allers et venus.

Installation facile

Le lecteur de badge s'installe très simplement sans câbles et fonctionne avec des piles.

Totale la sécurité

Ajoutez un nouveau badge, supprimez un badge perdu, modifiez les plages d'accès d'un badge existant... A vous de définir les règles!

• Nécessite une serrure connectée Somfy.

Sommaire

pages

Contenu du pack 4

INSTALLATION 5

Etapes d'installation 6

1. POSEZ LE LECTEUR DE BADGE 7

A. Ajoutez les piles au lecteur de badge 7
B. Fixez le lecteur 8

2.AJOUTEZ LE LECTEUR ET LES BADGES

À LA SERRURE CONNECTÉE 9

A. Ajoutez le lecteur de badge à la serrure connectée 9
B. Ajoutez les badges au lecteur 10

1. GÉREZ LES BADGES 12

A. Ajoutez le lecteur de badge à la serrure connectée 13
B. Définissez les droits d'accès de l'utilisateur 14

UTILISATION 15

Cas d'utilisation 16

1. PILOTEZ LA SERRURE AVEC LES BADGES 17
2. FONCTIONS SUPPLEMENTAIRES 18

A. Clélectronique sur téléphone mobile standard 18
B.Alarme 19

Remplacement des piles 20

Réinitialisation 20

Données techniques 21

Contenu du pack

Contenu du pack Qte

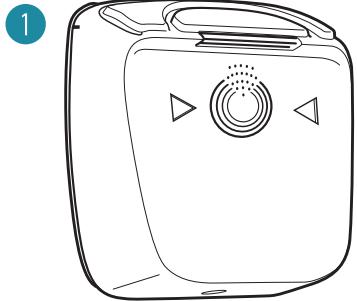

1 Lecteur de badge × 1
2 Piles AAA
3 Vis TORX T-10 × 1
4 Tournevis TORX T-10 × 1
5 Badge:porte-clés × 1
6 Badge:bracelet × 1
7 Badge:carte × 1

Installation

ETAPES D'INSTALLATION

1. Posez le lecteur de badge

1. Ajoutez le lecteur et les badges à la serrure

1. Gérez les badges

1. Posez le lecteur de badge

Votrec lecteur de badge doit etre installed:

• à l'extérieur
• près de la porte
• à moins de 3 mètres de la serrure connectée.

Suivez simplement ces 2 étapes :

A. Ajoutez les piles au lecteur de badge

B. Fixez lecteur de badge

A. Ajoutez les piles au lecteur de badge

Dévissez la vis de

dessous avec le tournevis T-10 fourni, et enlevez la face avant du lecteur.

Insérez les trois piles AAA fournies.

Refermez le lecteur

B. Notez ici le numero de série à 17 caractères, qui vous servira pour l'enregistrement du lecteur (attention à ne pas confondate le zéro et la dette « 0 »):

B. Fixez le lecteur

Vou allez maintainant fixer au mur la partie arrriere de votre lecteur.

• En utilisant l'adhesif déjàprésent sur la partie arrrière du lecteur.

• Choisissez un endroit pres de la porte, à moins de 3 mètres de la serrure connectée.

• Nettoyez la surface avec un linge sec.
• Enlevez la protection de l'adhésif au dos du lecteur.

• Fixez le lecteur à l'endetroit choisi.

• En vissant directement la face arriré dans le mur (vis non fournies) en utilisant les 4 trous prévus à cet effet.

2. Ajoutez le lecteur et les badges à la serrure connectée

Suívez ces 2 étapes :

A. Ajoutez le lecteur de badge à la serrure connectée

B. Ajoutez les badges aux lecteurs

A. Ajoutez le lecteur de badge à la serrure connectée

2 cas seprésent :

&	Installation simultanée de la serrure connectée et du lecteur de badge.	Cette étape est directement intégrée à la procédure d'installation de la serrure.
+	Ajout du lecteur de badge à une serrure connectée existante.	Ajoutez le lecteur sur l'interface de la serrure. - Connectez-vous sur le portail web - Depuis le menu « Gérer mes produits » - Cliquez sur Enregistrer mes lecteurs de badge.

Puis la procEDURE d'ajout du lecteur de badge est identique.

2. AJOUTEZ LE LECTEUR ET LES BADGES / B. Ajoutez les badges

Une fois sur la page d'enregistrement du lecteur de badge, suivre les indications :

Rentrez le n° de série du lecteur de badge.

Vou les aze precedemment note (voir page 7).

B. Ajoutez les badges au lecteur

De la même façon :

&	Installation simultanée de la serrure connectée et du lecteur + ses badges.	Cette étape est directement intégrée à la procédure d'installation de la serrure, à la suite de l'ajout du lecteur.
+	Ajout des badges à un lecteur existant.	Ajoutez le lecteur sur l'interface de la serrure. - Toutjour sur le portail web - Depuis le menu « Gérer mes produit » - Cliquez sur Enregistrer mes badges

Puis la procEDURE d'ajout des badge est identique.

2. AJOUTEZ LE LECTEUR ET LES BADGES / B. Ajoutez les badges

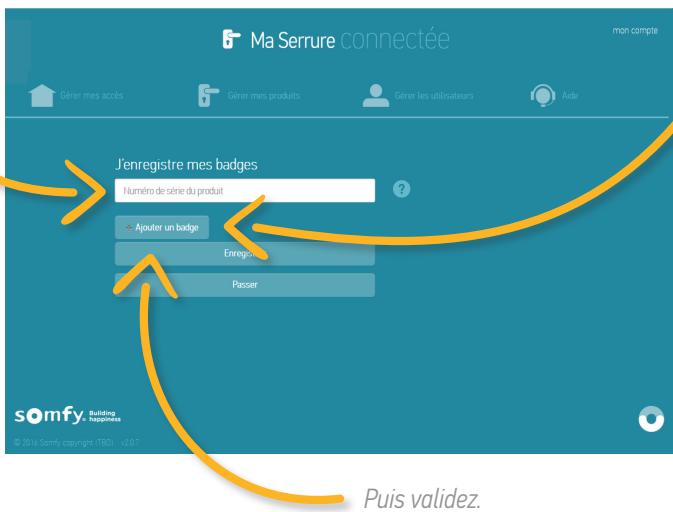

Une fois sur la page d'enregistrement des badges, suivre les indications :

Rentrez le n° de série du badge.

Il se trouve au dos des badges :

ABCD1E2F

mon complie

Ajoutez directement d'autres badges (avant de valider).

3. Gérez les badges

Suívez ces 2 étapes :

A. Assignez un badge à un utilisateur.

B. Définissez les droits d'accès de l'utilisateur.

A. Assignez un badge

à un utiliser

Par mesure de sécurité, une fois un badge enregistré, il devient utilisable uniquement avec des lecteurs enregistrés sur votre compte.

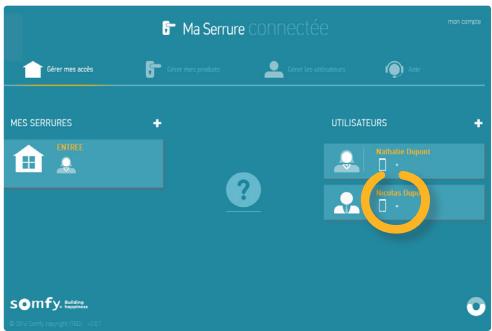

Assignez un badge à un utilisateur

En accès rapide depuis le menu

« Gérer mes accès »:

• Cliquez sur le + à côté de l'icone de

l'utilisateur.

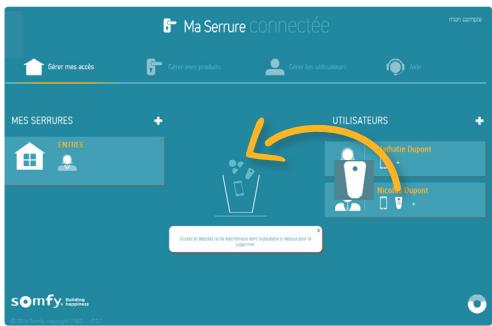

Retirez le badge d'un utiliser

En accès rapide depuis le menu

« Gérer mes accès »:

• Allez sur l'icone du badge à retarder à

l'utilisateur

• Glissez-la vers le centre : une poubelle

apparait.

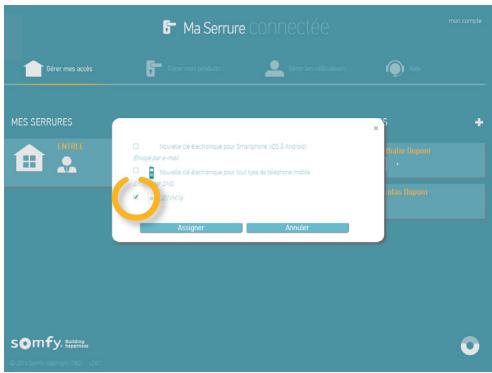

Puis, choisissez le badge à assigner à cet utiliser.

B. Définissez les droits d'accès de l'utilisateur

Reportez-vous à la notice de la serrure connectée pour plus d'informations sur la gestion des accès.

Le lecteur et les badges sont ajoutés.

You estes pret a les utiliser!

Utilisation

Prenez en main votre serrure connectee en 3 etapes!

1. Pilotez la serrure avec les badges

2. Fonctions supplémentaires du lecteur de badges

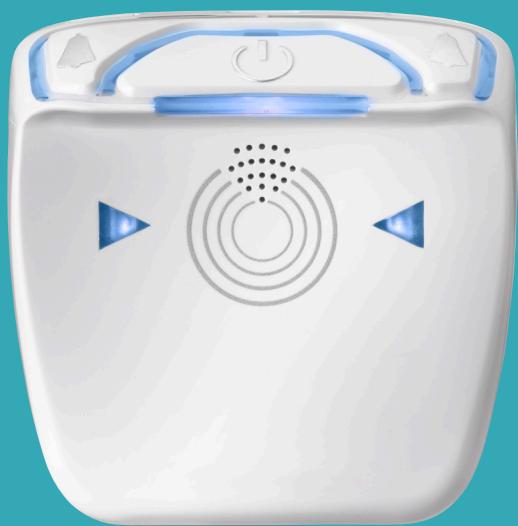

1. Pilotez la serrure avec les badges

Pour utiliser vos badges, assurez-vous d'avoir bien synchronisé votre serrure connectée.

Pourmettrelelecteuren marche:

• Appuyez sur le bouton central du dessus*.
• Les voyants triangulaires de couleur bleu de la façade se mettent à clignoter.

Puis placez le badge contre le lecteur, entre les triangles lumineux, jusqu'à ce que levoyant supérieur clignote en bleu.

Lors de la première utilisation, ne retirez pas le badge de sa position de devant le lecteur jusqu'au déclenchement de la serrure (qui peut prendre jusqu'à 5 secondes). L'enregistrement du badge est alors finalisé.

Pensez à bien communiquer cette procédure à vos utilisateurs!

• Voyants lumineux :

Le lecteur de badge vous indique la bonne réalisation de l'action que vous avez effectuee.

OUVERTURE OK

FERMETURE OK

ERREUR

2. Fonctions supplémentaires

A. Clé électronique sur téléphone mobile standard

Le lecteur permet également l'utilisation de tout type de téléphone mobile grâce à la fonction d'identification sonore (clé électronique sonore).

• Invitez un utilisateur...

Envoyez un SMS d'invitation.

... avec une clé électronique sonore

L'invite appelle le n° vert inclus dans le SMS ({gravuit}) et suit les indications vocales.

L'invite pilote la serrure grace à son téléphone.

Assignez une clé sonore de la même façon que pour les autres types de clé et badge.

• Choisissez l'icone du téléphone portable,
• Puis suivez les indications.

Une fois les instructions vocales suivies, l'invite devra :

- Mettre le lecteur en marche (de la même façon que pour utiliser un badge).

- Puis placer l'écouteur du mobile sur la face avant du lecteur.
Attention, ne mettez pas le téléphone en mode haut-parleur,ILA deformeraitle son emis.

2. FONCTIONS SUPPLEMENTAIRES / B. Alarme

B. Alarme

Pour plus de sécurité, à chaque ouverture du capot de votre lecteur de badge et si la serrure est verrouillé, une alarme se déclenché sur la serrure pour vous prévenir. Pour l'arrêté : lancer une opération de verrouillage ou déverrouillage depuis votre Smartphone.

Lorsque vous changez les piles de votre lecteur, pensez-bien à déverrouiller la serrure pour ne pas déclencher l'alarme.

Remplacement des piles

Le lecteur de badge vous indique quand remplacer les piles :

PILES FAIBLES

Procedez de la même façon qu'a l'installation pour replacer les piles.

Réinitialisation

Pour supprimer le lecteur de badge de la serrure :

• Sur le portail Web, rentrez dans la serrure en question
• PuischoisissezDe-associierlelecteur.

Technologie Lecteur de badge <> serrure	Bluetooth 4.0
Fréquence radio	2.4 GHz
Bandes de fréquence et Puissance maximale utilisées	2402 - 2480 MHz Bluetooth Low Energy 40 canaux E.r.p. <25 mW
Portée Bluetooth	Environ 5 m
Technologie Lecteur de badge <> serrure	RFID
Fréquence radio	13,56 Mhz
Bandes de fréquence et Puissance maximale utilisées	13,49-13,63 MHz E.r.p. < 1 mW
Portée Bluetooth	1 cm
Indice de protection	IP 65 Utilisation extérieure
Température de fonctionnement	-10°C à +85°C

Garantie

Ce produit bénéficia d'une garantie de

24 mois à compter de sa date d'achat. Lorsqu'un dysfon-ci-tionnement technique est relevé par le client à l'occasion de l'utilisation du matériel, il doit alors proceder à la vérification de la bonne installation du système conformément aux instructions figurant dans le guide d'installation transmis avec le matériel. Si le dysfonci-tionnement est toujoursprésent, le client peutmettre en jeu la garantie en formulant une demande par téléphone ou courriel auprès du service après-vente concenre.

Aprèstraitementde la demande,quiverifiera si le matériel peut bénéficier de la garantie,le fournisseur adressera un bordereau de retour du matériel au client.

A réception du matériel, le service après- vente confirmera au client les suites données à sa demande par courrier électronique.

Dans l'hypothèse où le matériel ne serait pas pris en charge par la garantie, il sera returné au client.

Recyclage

Le symbole "poubelle barree" signifie que ce produit et les piles qu'il contient ne peuvent etre jetés avec les déchets domestiques. Ils font l'objet d'un tri sélectif spécifique. Déposez les piles ainsi que votre produit électronique en fin de vie dans un espace de collecte autorisé afin de les recycler. Cette valorisation de vos déchets électroniques permettra la protection de l'environnement et de votre santé.

CE

Par la presente, somfy déclare que le produit est conforme aux exigences de la directive 2014/53/UE. Le texte complet de la déclaration de conformité est mis à disposition à l'adresse internet www.somfy.com/ce

Samfy SAS

50 avenue du Nouveau Monde

F-74300 CLUSES

www.somfy.com
