CODETASTER 5014046 - Serrure électronique SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier codé filaire (Digicode)
Marque	SOMFY
Modèle	CODETASTER 5014046
Catégorie	Serrure électronique
Type de fonctionnement	Commande par code pour deux relais indépendants
Alimentation	24 V CC (typique SOMFY)
Nombre de codes utilisateur	50 codes par relais (total 100)
Nombre de relais	2 (RL1 et RL2)
Longueur des codes utilisateur	4 chiffres
Longueur du code maître	5 chiffres
Code maître par défaut	12345
Éclairage du clavier	10 secondes ou permanent (sélectionnable par cavalier)
Matériau	Plastique ABS et métal (estimation)
Indice de protection	IP54 (estimation pour usage extérieur)
Température de fonctionnement	-20 °C à +60 °C (estimation)
Installation	Encastrée ou en saillie avec boîtier électrique séparé
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Port de lunettes lors du perçage ; respecter les normes de sécurité électrique
Réparabilité	Pièces détachées disponibles auprès de SOMFY (contacter SAV)

FOIRE AUX QUESTIONS - CODETASTER 5014046 SOMFY

Comment modifier le code maître par défaut (12345) ?

Pour modifier le code maître, saisissez le code maître actuel (ex: 12345) puis appuyez sur A. Entrez le nouveau code maître (5 chiffres, ex: 94621) et validez par A. Le code maître est changé.

Comment ajouter un code d'accès pour le relais 1 (RL1) ?

Saisissez le code maître, appuyez sur A, puis entrez le nouveau code à 4 chiffres, appuyez sur A pour valider. Le code est stocké dans le prochain emplacement libre (rang 00-49).

Comment supprimer un code d'accès existant ?

Entrez le code maître, appuyez sur A, puis appuyez sur 7 (effacement). Entrez le code à supprimer (4 chiffres) et validez par A. Le code est effacé.

Comment réinitialiser le clavier aux paramètres d'usine ?

Pour effacer tous les codes et revenir au code maître usine (12345), entrez le code maître en cours, puis appuyez sur 7. Validez par A. Tous les codes sont supprimés et le code maître redevient 12345.

Comment commander un automatisme avec ce digicode ?

Pour commander le relais 1 (RL1), saisissez un code d'accès valide puis appuyez sur A. Pour le relais 2 (RL2), saisissez le code puis appuyez sur B. Après une commande, les relais peuvent être réactivés sans code pendant 30 secondes.

Que faire si le clavier ne s'allume pas ?

Vérifiez le câblage : fil bleu en (E), marron en (-), blanc en (+). Assurez-vous que l'alimentation est présente (24V CC). Contrôlez le cavalier S1 : position ① pour éclairage temporaire, ② pour permanent.

Ce digicode peut-il commander une porte de garage ou un portail ?

Oui, ce modèle est conçu pour commander deux automatismes distincts (ex: portail et porte de garage) grâce à ses deux relais indépendants. Il faut raccorder chaque relais à l'automatisme correspondant.

Quel est le nombre maximum de codes que je peux programmer ?

Vous pouvez mémoriser jusqu'à 50 codes pour le relais 1 (RL1) et 50 codes pour le relais 2 (RL2), soit 100 codes au total. Chaque code fait 4 chiffres.

Comment modifier un code utilisateur existant ?

Pour modifier un code, entrez le code maître, appuyez sur A, puis entrez le nouveau code. Validez par A pour RL1 ou B pour RL2. Le code existant sera écrasé si le même emplacement est utilisé.

Est-il possible de commander les relais sans entrer de code après une première commande ?

Oui, après avoir saisi un code valide et appuyé sur A ou B, les relais restent commandables sans code pendant 30 secondes. Cela permet par exemple d'ouvrir un portail plusieurs fois sans ressaisir le code.

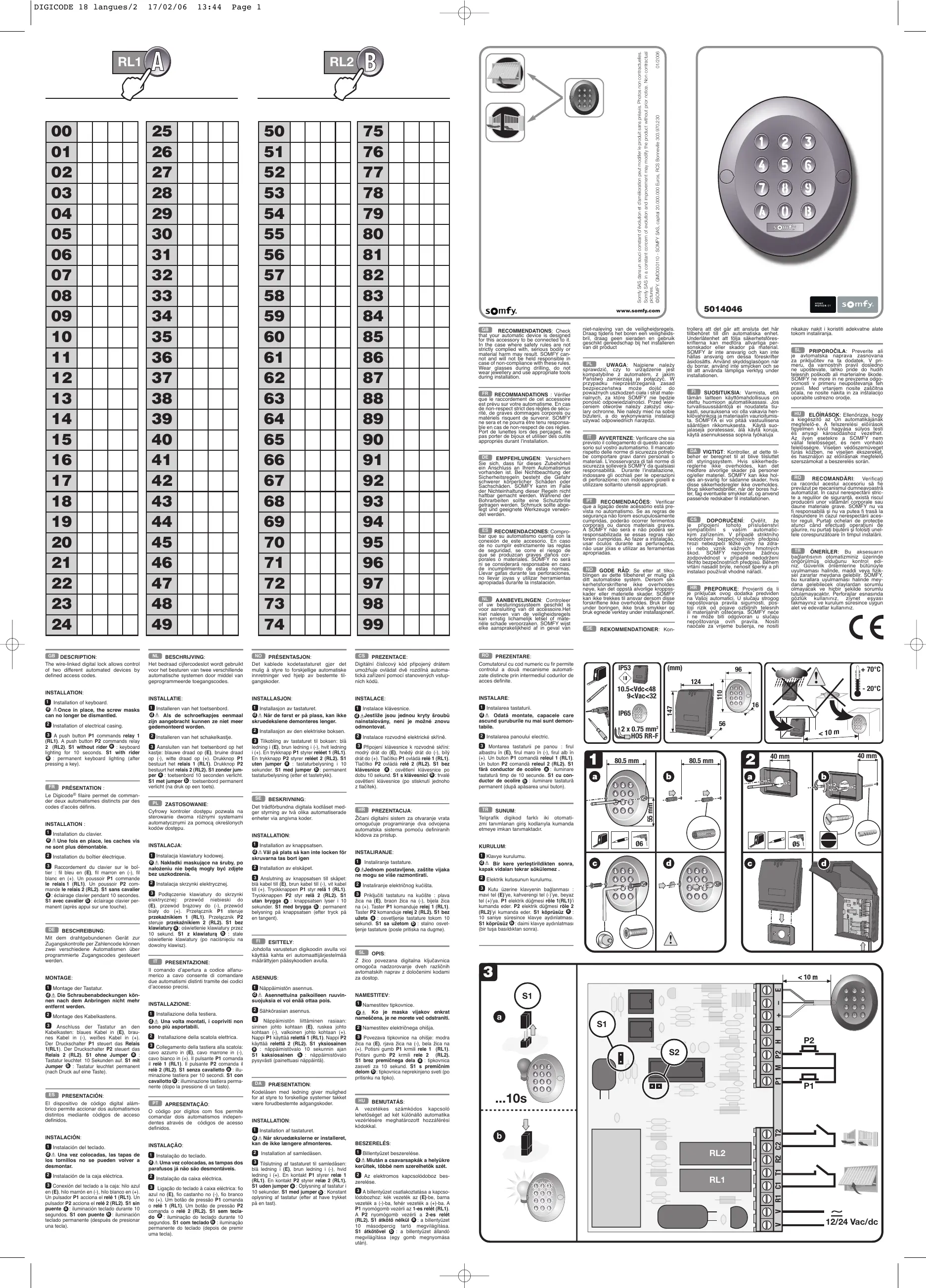

MODE D'EMPLOI CODETASTER 5014046 SOMFY

00					25
01					26
02					27
03					28
04					29
05					30
06					31
07					32
08					33
09					34
10					35
11					36
12					37
13					38
14					39
15					40
16					41
17					42
18					43
19					44
20					45
21					46
22					47
23					48
24					49

50					75
51					76
52					77
53					78
54					79
55					80
56					81
57					82
58					83
59					84
60					85
61					86
62					87
63					88
64					89
65					90
66					91
67					92
68					93
69					94
70					95
71					96
72					97
73					98
74					99

Le Digicode filaire permet de commander deux automatismes distincts par des codes d'accès définis.

Installation

Installation du clayier.

Une fois en place, les caches vis ne sont plus démontables.

Installation du boîtier électrique.

Installation du boîtier électrique.

Raccordement du clavier sur le boîtier : fil bleu en (E), fil marron en (-), fil blanc en (+). Un poussoir P1 commande

le relais (RL1). A poussor P2 commande la relais 2 (RL2). S1 sans cavalier ① : éclairage clavier pendant 10 secondes. S1 avec cavalier ② : éclairage clavier permanent (après appui sur une touche).

FB RECOMMENDATIONS: Vérifier que le raccordement de cet accessoire est prévu sur tout automatisme. En cas de non-respect strict des règles de sécurité, de graves dommages corporels ou matériels risquent de survenir. SOMPFY ne sera et ne pourrait être tenu responsable en cas de non-respect des règles. Port de lunettes lors des perçages, ne pouvant qu'une maladie et des outils appropriés durant l'installation.

Modifier le code maître 5 (sur 5 chiffres) (code usine: 12345). Exemple : remplacer le code usine 12345 par 94621. Stocker les codes d'accès ©4 (sur 4 chiffres). 50 codes mémorisables par relais : du rang 00 à 49, codes action relais 1 (RL1), touche A. du rang 50 à 99, codes action relais 2 (RL2), touche B. - Ajouter un nouveau code d'accès pour RL1. - Ajouter un nouveau code d'accès pour RL2. - Modifier un code existant. Valider par A pour RL1 ou B pour RL2. - Effacer un code existant. 7 Effacer la mémoire : supprimer tous les codes mémorisés et retourner au code maître usine (12345). Effacer le code maître : retourner au code maître usine (12345).

Utilisation

Code + A pour commander RL1. Code + B pour commander RL2. Les relais peuvent ensuite être commandés SANS CODE durant 30 secondes.
