GSL703N - Hotte SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	SAUTER
Modèle	GSL703N
Largeur	600 mm
Profondeur	500 mm
Hauteur totale hors conduit	280 mm
Hauteur totale (cheminée télescopique)	813 à 1040 mm
Diamètre de sortie	150 mm (adaptateur 125 mm fourni)
Alimentation électrique	230 V monophasé, 10 ou 16 A
Nombre de vitesses	3 vitesses + arrêt moteur
Éclairage	Ampoule E14 40W ou néon G23-11W ou halogène GU5.3 20W 12V selon version
Type de filtration	Filtre métallique cassette (lavable) + filtre charbon actif optionnel (recyclage)
Entretien courant	Nettoyage mensuel du filtre métallique ; changement annuel du filtre charbon
Hauteur minimale au-dessus de la cuisson	70 cm
Mode d'installation	Évacuation extérieure ou recyclage
Sécurité	Interdiction de flamber ; surveillance friture ; utilisation sans filtres déconseillée
Service après-vente	SAUTER - 36.15 SAUTER (tarif en vigueur) ou par courrier BP 9526, 95069 Cergy Pontoise Cedex

FOIRE AUX QUESTIONS - GSL703N SAUTER

Quelle est la hauteur minimale pour installer la hotte au-dessus d'une plaque de cuisson ?

La hotte doit être installée à au moins 70 cm au-dessus de toute plaque de cuisson, qu'elle soit électrique ou gaz.

Comment nettoyer le filtre métallique cassette ?

Retirez le filtre en soulevant la poignée, nettoyez-le avec un nettoyant ménager non abrasif, rincez abondamment et séchez. Vous pouvez également le passer au lave-vaisselle en position verticale.

À quelle fréquence faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif doit être changé au moins une fois par an, ou plus souvent selon l'utilisation. Il est uniquement nécessaire en version recyclage.

Comment changer les lampes de la hotte ?

Coupez l'alimentation. Pour les ampoules E14, dévissez le hublot et remplacez l'ampoule par une de 40 W max. Pour les halogènes, tournez les enjoliveurs et remplacez par une lampe GU5.3, 20W, 12V.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recyclage avec un filtre à charbon actif. Dans ce cas, la hotte retient les odeurs grâce au charbon actif.

Que faire si la hotte ne s'allume plus ?

Vérifiez d'abord l'alimentation électrique (prise, disjoncteur). Si le problème persiste, contactez le service après-vente SAUTER.

Quel est le diamètre de la gaine d'évacuation recommandé ?

Le diamètre recommandé est de 150 mm pour une efficacité optimale. Un adaptateur pour gaine de 125 mm est fourni avec la hotte.

Comment régler les vitesses de la hotte ?

Utilisez le voyant de commande : position 1 pour mijotage, position 2 pour cuisson normale, position 3 pour forte vapeur ou fumée. Revenez à la vitesse moyenne dès que possible.

Où trouver les pièces détachées et le service après-vente ?

Adressez-vous à votre revendeur ou contactez le Service Consommateurs SAUTER par téléphone au 36.15 SAUTER ou par courrier BP 9526, 95069 Cergy Pontoise Cedex.

La hotte fait du bruit, est-ce normal ?

Un bruit normal peut provenir des filtres sales ou d'une installation incorrecte. Nettoyez les filtres et vérifiez que la hotte est bien fixée au mur. Si le bruit persiste, contactez le SAV.

MODE D'EMPLOI GSL703N SAUTER

UTILISATION et INSTALLATION de votre HOTTE

Utilisation

A.COMMENT SE PRESENTE VOITRE HOTTE? P.3
B. QUAND NETTOYER VOTRE HOTTE? P.4
- Entretien courant
- Entretien mensuel (nettoyage du filtre cassette)
- Entretien annuel (installation du filtré charbon actif pour la version en recyclage).
C.CHANGER LES LAMPES P.6
- Modèle éclairage à ampoules ou néon (hublot)
- Modèle éclairage halogène.

Installation

A. Généralités P.7
B. CHARACTERISTIQUES DIMENSIONNELLES P.7
C. MONTAGE P.8-10
- 1) Recommendations avant montage.
- 2)Montage du corps de la hotte.
- 3)Raccordement electrique.
- 4)Montage de la cheminée.

a) Fonctionnement en évacuation extérieure.
b) Fonctionnement en recyclage.

SERVICE APRES-VENTE P.11

Madame, Mademoiselle, Monsieur,

Vou venez d'acquérir une de nos hottes et nous vous en felicitons.

Pour oblir la plus grande satisfaction de voter nevel appareil, nous youe conseillons de dire tres attentivement les informations contuenes dans ce livret avant de I'installer et de I'utiliser.

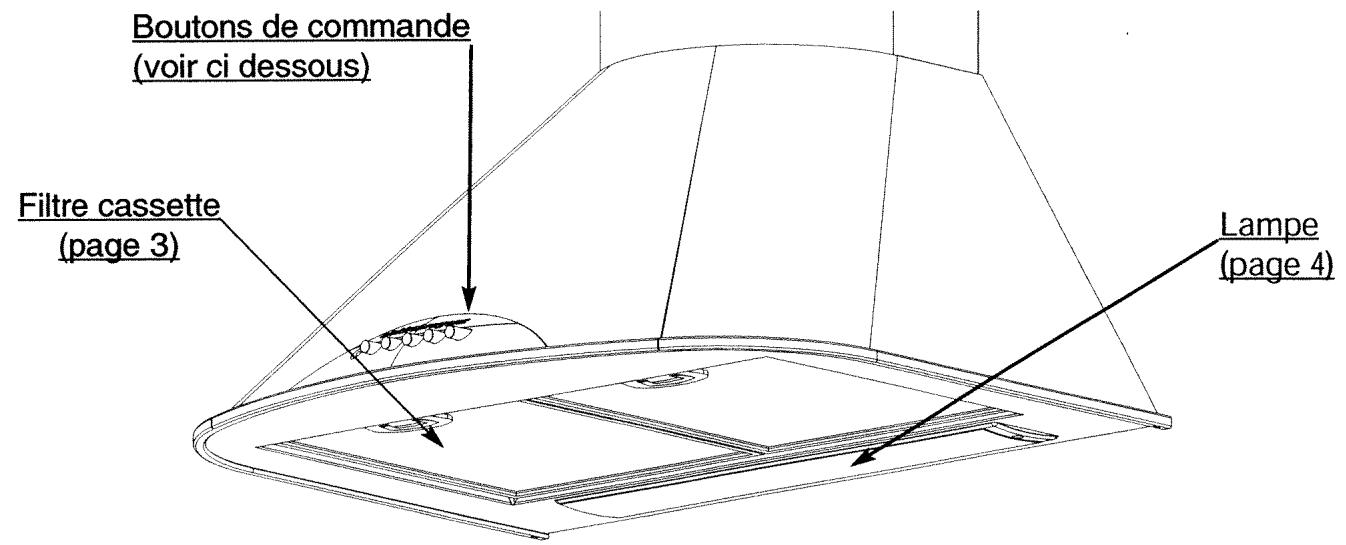

A. COMMENT SE PRÉSENTE VOTRE HOTTE?

voyant de fonctionnement moteur

Modèle 3 vitesses

Off Arrêt moteur

1 Petit vitesse
2 Moyenne vitesse
3 Grande vitesse Éclairage

CONSEILS D'UTILISATIONS

Petite vitesse :

• pour les mijotages et les mets émettant peu de vapeur,
• pour creer une ventilation dans la cuisine.

Vitesse moyenne :

• pour les cuissons courantes.

Vitesse maximum :

• pour les émissions de fumée ou de vapeur exceptionnellement importantes (friture, auto-cuiseur...).

Revenez toujours à la vitesse moyenne des que cela n'est plus nécessaire.

Pour une meilleure efficacité de votre hotte :

• Utilisez de préférence les foyeres arrirées de votre apparéil de cuisson.
• Nous vous recommendons de faire fonctionner celle-ciès le début de votre cuisson et évientuèlement de la matière allumée quelques minutes après la fin de la cuisson.

Nota:

Favorisez le renouvellement d'air dans la piece en l'érant dans la mesure du possible.

Sachez qu'a grande vitesse le volume d'air d'une cuisine est renouvelé en quelques minutes.

IMPORTANT

• Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (exemple : poële, cusinière...), il faut installer la hotte en version recyclage (voir chapitre Installation p 8).
• Ne pas utiliser la hotte sans les filtres métalliques.

Pour toute sécurité : - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

• Les fritures effectuees sous I'appareil doivent faire I'objet d'une surveillance constante.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.

• Nettoyez régulièrement le filtré cassette (environ tous les mois).

• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

C. QUAND NETTOYER VOTRE HOTTE?

1) ENTRETIEN COURANT

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer carrosserie et hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

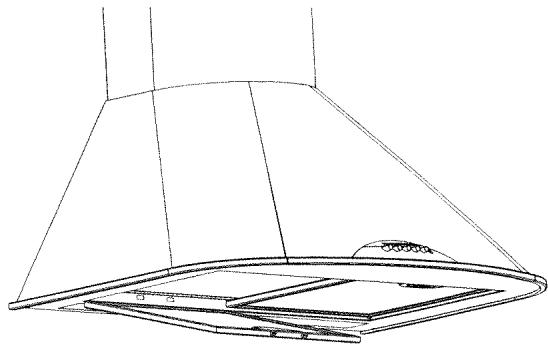

2) ENTRETIEN MENSUEL: fille cassette

IMPERATIF : nettoyez ces filtres environ tous les mois pour éviter tout risque d'incendie.

Le filtrer retient les vapeurs grasses et les poussieres. Il est l'objet assurant une part importante de l'efficacité de la yourself hotte.

Il peut devenir inflatable au fur et à mesure de sa saturation en résidus deGRAisse.

Effectuez son nettoyage avec un nettoyant menager du commerce, puis rincez abondamment et sechez.

Ce nettoyage peut etre effectue dans voire lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale).

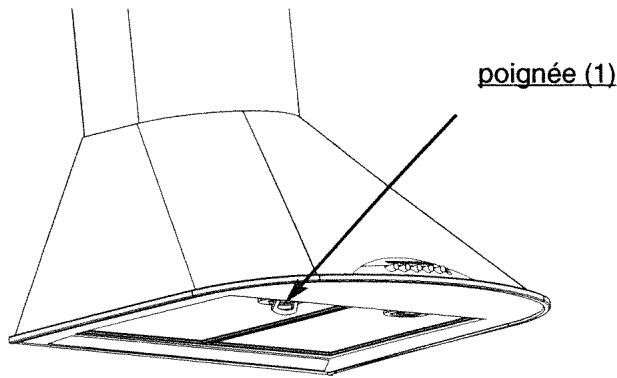

• Pour öter ce contrôle-cassette

1. Soulevez la poignée intégrée au filtré.

1. Pivotez alors le filtrre vers le bas

2. Àprous nettoyage, replaces the filtré en effectuant les opérations en sens inverse.

3) ENTRETIEN ANNUEL : filtré charbon actif

UNIQUEMENT pour les hottes installées en version recyclage (non raccordées à une évacuation extérieure).

Ce filtre retient les odeurs et doit etre changé au moins tous les ans en fonction de suautilisation.

Commandez ces filtres chez votre revendeur (sous la reférence indiquée sur la plaque signalétique située à

l'interieur de la hotte) et notez la date de changement.

Avant toute intervention sur la hotter,mettre celle-ci hors tension.

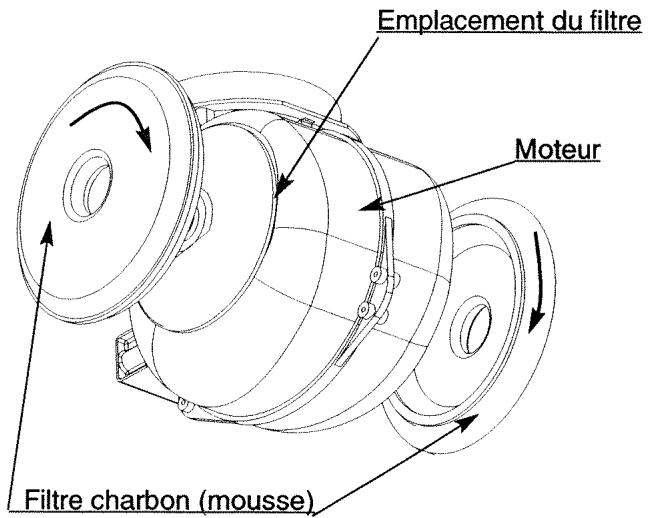

MODELE STANDARD

1. Retirez les filtres cassette.
2. Emboitez et tournez le titre charbon actif dans le sens des aiguilles d'une montre.
3. Replacez les filtres cassette.

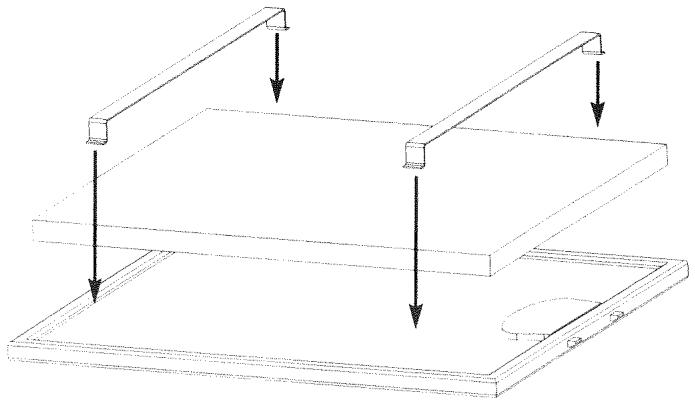

MODELE SILENCE

1. Retirez les filtres cassette.
2. Placez le filtré charbon neuf sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faites cette opération sur tous les filtres cassette.

C. COMMENT CHANGER LES LAMPES :

Avant toute intervention,mettre la hotte hors tension soit en retardant la prise, soit en actionnant le disjoncteur.

MODELE ÉCLAIRAGE A AMPOULE OU NÉON

1. Devisser la vis du hublot.
2. Basculez.
3. • Modèle avec ampoule type E14 40 W, changez l'ampoule en la devissant, puis revissez la nouvelle.
4. Modèle avec néon type G23-11 W : (voir figure ci-contre)
5. Replacez le hublot.
6. Revissez la vis du hublot.

A. Tirez le néon vers la gauche.
B. Sortez-le de son logement.

MODELE ÉCLAIRAGE HALOGENE

1. Retirez les encholivesurs chromes «A» en tournant en sens inverse des aiguilles d'une montre.
2. Changez les lampes halogènes «B» type GU 5,3-60°-20W-12V en tirant vers le bas.
3. Replacez l'ensemble en effectuant les opérations en sens inverse.

A. Généralités :

Vous possedez une sortie vers l'extérieur :

Votre hotte peut etre raccordee sur celle-ci par l'intermedaire d'une gaine d'évacuation (emailee, en alu, flexible ou matiere ininflammable de diametre interieur 150 mm) (non livree).

Un adaptateur vous permet de raccorder votre hotte à une gaine d'évacuation diamètre interieur 125 mm (fourni avec votre hotte)

Vous ne possedez pas de sortie vers l'extérieur :

Tous nos apparéils ont la possibilité de fonctionner en recyclage (sans sortie extérieure).

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs (voir illustration p.5).

Ces filtres sont disponibles chez vous revendeursous la refERENCE indiquée sur la plaquesignaletique (voir a l'intérieur de la hotte).

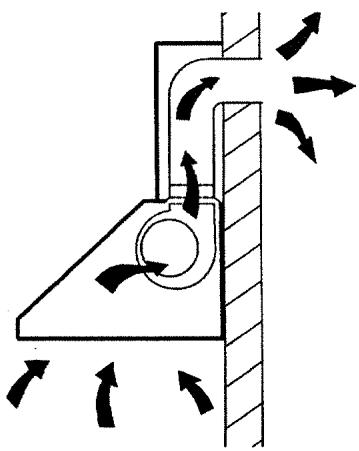

MODELE A EVACUATION EXTERIEURE

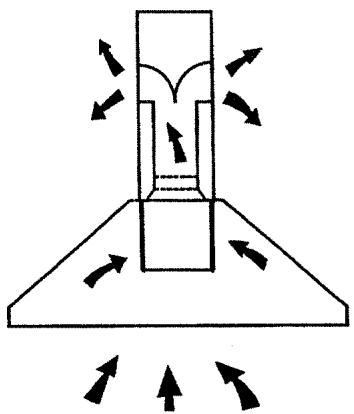

MODELE A RECYCLAGE

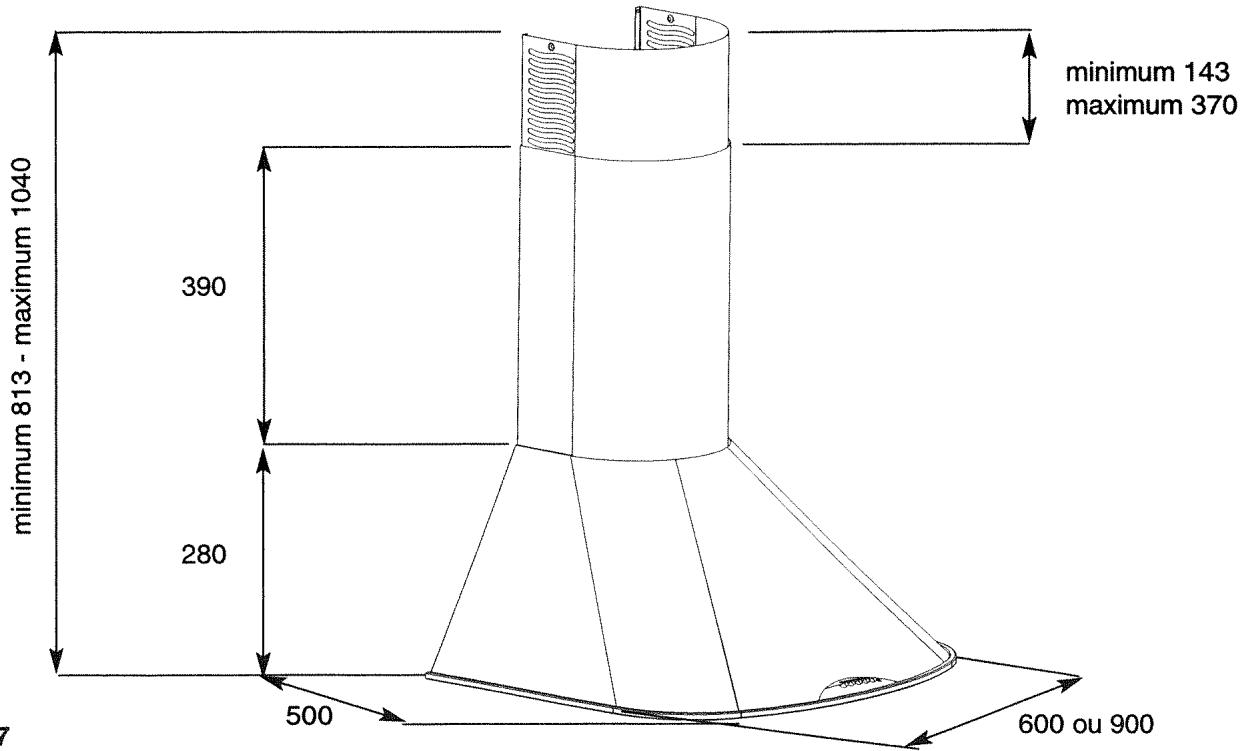

B. Caracteristiques dimensionnelles :

Largeur :

600 ou 900 mm suivant modele

Profondeur:

500mm

Hauteur totale hors conduit :

280 mm

Hauteur totale :

813/1040mm

150 mm (avec clapet anti-retour) ou 125 mm.

1) Recommendations avant installation :

Votre hotte doit etre 70 cm minimum au-dessus de toute plaque de cuisson. Pour ce faire :

• Tracez un trait vertical sur le mur afin de positionner parfaitement l'axe de votre hotte (et de sa cheminée) avec votre apparéil de cuisson.
• Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson.

Ce trait vertical et le repere à 70 cm vous aideront à positionner parfaitement le gabarit de montage joint.

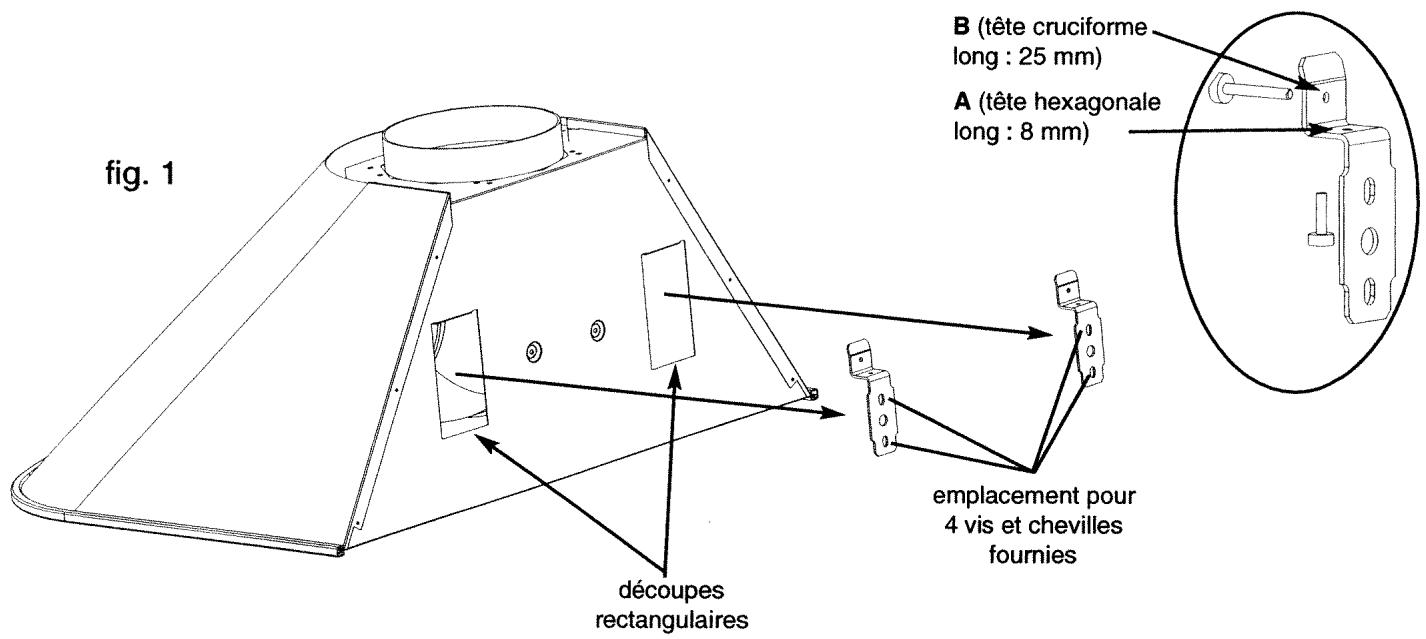

2) Montage du corps de la hotte :

• Placez contre le mur le gabarit de montage : alignez le trait vertical du mur avec «l'axe central de la hotter» dessiné sur le gabarit.
• Percez 4 trouss diametre 8 comme indiqué sur le gabarit.
• Fixez les deux supports dans le mur à l'aide des 4 vis et chevilles fournies avec l'appareil (fig. 1).

Remarque : dans le cas d'un mur creux, utilisez des vis et des chevilles adaptees.

• Demontez les filtres cassette.
• Accrochez la hotte par ses découvertes rectangulaires. La taille de ces découvertes vous permet un réglage vers la gauche ou vers la droite.

IMPORTANT:

• Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports (fig.1) puis bloquer la hotter contre le mur en serrer les vis «B» (fig. 1).

3) Raccordement électrique :

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 230 V monophasé par l'intermédiaire d'une prise de courant normalisée CEE 7 qui doit rester accessible après encastrement, ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm

Notre responsabilité ne saurait etree engagee en cas d'accident consecutif a une mise a la terre inexistante ou a tue incorrecte.

Le fusible de votre installation doit etre de 10 ou 16 A.

Si le cable d'alimentation est endommagé, il faut faire appel au service-après vente du fabricant.

4) Montage de la cheminée :

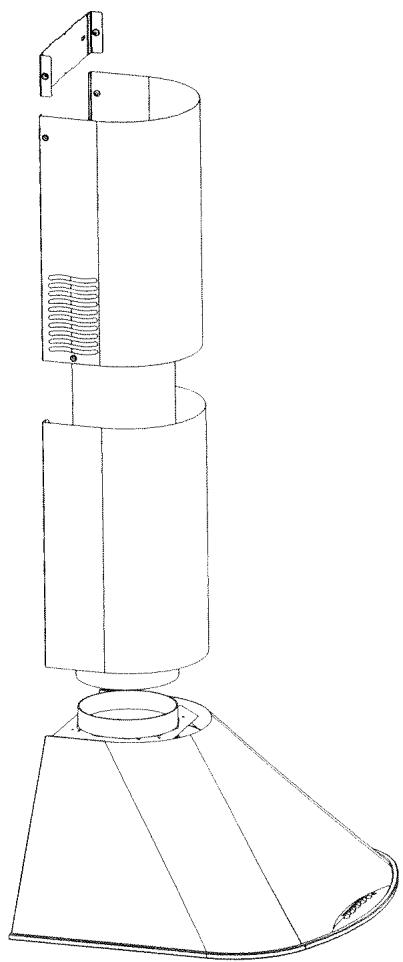

a) Fonctionnement en évacuation extérieure

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux.

En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit d'aération, de circulation d'air chaud ou d'évacuation de fumées.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

• Enlevez les 2 vis de fixation prévues pour le transport des cheminées (fig.5).
• Enlevez les 2 vis de fixation du déflecteur plastique (fig.6). Cette piece n'est utilisé que lors d'une installation en recyclage (page 10).

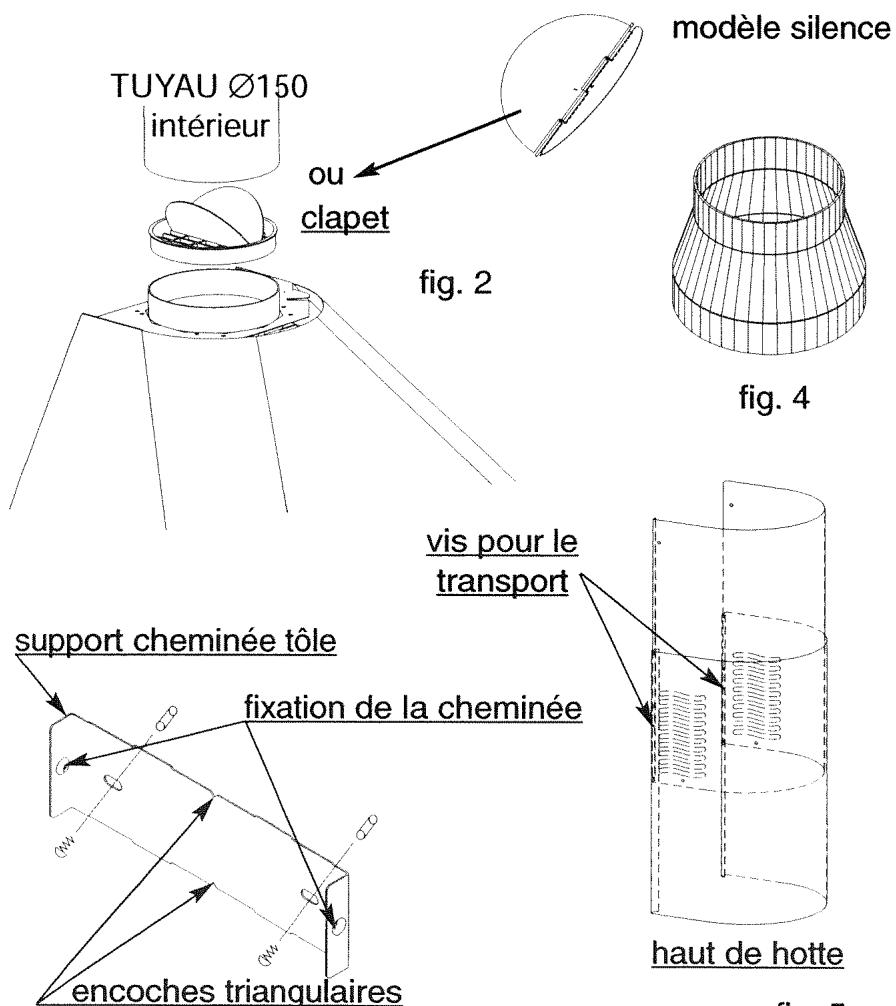

• Récupérez le support cheminée tôle (fig.3) scotché dans les cheminées ainsi que l'adaptateur plastique (fig.4).
• Emboitez les clapets anti-retours (fig.2) dans le tuyau de sortie de la hotte (retirez les 2 morceaux de scotch).
• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig.3). Prendre soit d'aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur (perçage diamètre 8, 2 vis et chevilles fournies).
• Emboitez et fixez la gaine d'évacuation diamètre 150 mm (non livre) dans le tuyau de sortie de la hotte.
• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig.4)
• Préparez votre cheminée téléscopique en prénant soin de dissimuler les ouïes (fig.5). Emboiter les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure de la cheminée interieure sur le support métallique à l'aide des vis fournies (pour facilititer la mise en place, écartez légèrement la cheminée afin d'insérer les deux retours derrière le support métallique).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie extérieure et l'emboiter dans le sommet de la hotte.
• Retirez le film de protection des filtres cassettes, puis les remetre en place.

Nos conseils d'installation : pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm. Limiter au maximum le nombre de coude et la longueur de la gaine.

Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

fig. 3

fig. 5

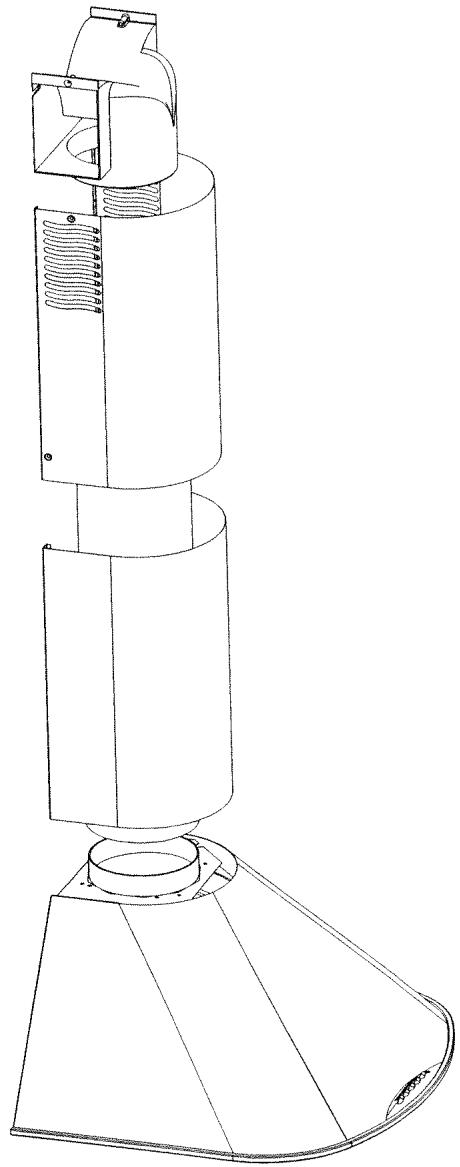

b) Fonctionnement en recyclage :

• Il n'est pas nécessaire d'installer les clapets anti-retours (fig.2 page 9).

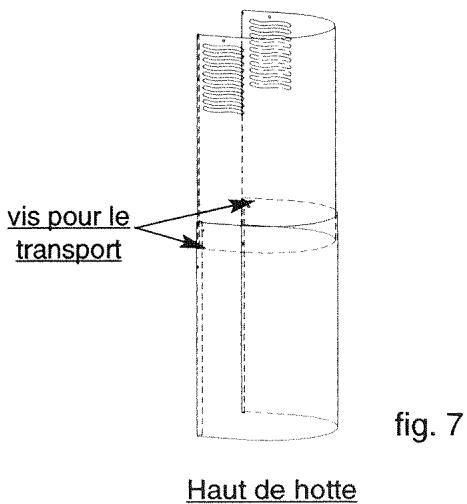

• Enlevez les 2 vis de fixation des cheminées (prévues pour le transport) fig.7.
• Enlevez les 2 vis de fixation du déflecteur plastique (fig. 6).
• Récupérez le support chiminée tôle (fig. 3 page 9) et l'adaptateur plastique (fig. 4 page 9).

Ces pieces ne sont utilisées que lors d'une installation en évacuation (page 9).

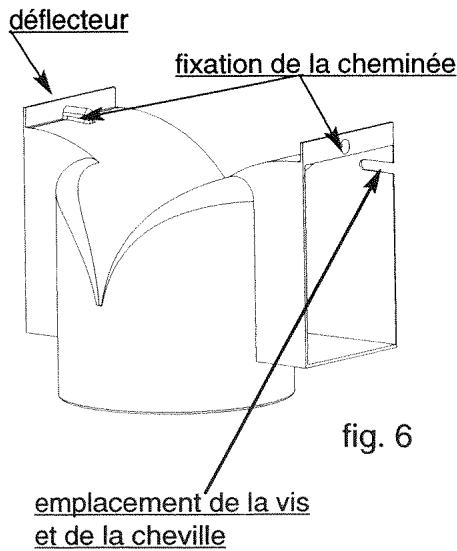

• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique (2 perçages diamètre 8 avec un entraxe de 200mm vis et chevilles fournies) (fig. 6).
  Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur.
• Fixez la gaine d'évacuation (diamètre 150 non livré) entre le déflecteur et la hotte.
• Préparez votre cheminée enPNANT soin de placer les ouies vers le haut de maniere qu'elles soient visibles (fig. 7).
  Emboiter les cheminées l'une dans I'autre au maximum.
• Fixez la partie supérieure de la cheminée sur le déflecteur plastique à l'aide des vis fournies (afin de facilier la mise en place, écartez légèrement la cheminée pour insérer les deux retours derrière le déflecteur plastique).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie extérieure et l'emboiter dans le sommet de la hotte.
• Retirez le film de protection des filtres cassettes, puis les remettre en place.

ServiceAprès-Vente

A litre Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptee au titre de la garantie constructeur et celle-ci sera definitivement suspendue.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'utilisation n'entrent pas dans le cadre de la garantie

Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre apparéil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
  Utilisent exclusively les pieces d'origine.

En cas de réclamation ou pour commander des pieces de rechange à votre distributeur, précisez-lui la reférence complète de votre apparéil (type de l' apparéil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

Relations consommateurs

PIECES D'ORIGINE : demandez à votre vendeur que, lors d'une intervention d'entretien, seules des PIECES DÉTA-CHEES CERTIFIÉES D'ORIGINE soient utilisées.

Nous restons à votre disposition pour tout renseignement complémentaire, à cette fin :

Vous pouvez nous consulter :

36.15 SAUTER*

^*(1,29F la minute) tariff en viqueur a la date d'impression du document.

(demande de catalogue - conseils pratiques -adresses diverses - suggestions).

Vous pouvez aussi nous écrite :

SERVICE CONSOMMATEURS SAUTER

BP 9526

95069 CERGY PONTOISE CEDEX

Ou nous téléphoner au :

Service Consommateurs SAUTER

tarif en vigueur à la date d'impression du document.
