En tant que partenaire du programme ENERGY STAR , iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par ENERGY STAR®.
CONSIGNES DE SECURITE1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) .. 3 SERVICE CLIENT 3 ENTRETIEN 3 AVANT D’UTILISER LE MONITEUR 4 AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite XB2283HSU13 CONNEXION DE VOTRE MONITEUR : ProLite XB2283HSU 13 UTILISATION DU MONITEUR 14 MENU DES PARAMÈTRES DE RÉGLAGE15 AJUSTEMENTS DE L’ÉCRAN 21 SYSTÈME D’ÉCONOMIE D’ÉNERGIE24 DEPANNAGE 25 INFORMATIONS DE RECYCLAGE 26 ANNEXE 27 CONDITIONS CLIMATIQUES DEFAVORABLES Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.
à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.
Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.
Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:
l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures.
d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.
du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.
ATTENTION nettoyer.
le panneau LCD. L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l’écran LCD: Diluant Nettoyants en atomiseur Essence Cire *3 Accessoire pour ProLite XB2283HSU.
Montage Ne heurtez pas le moniteur, cela pourrait l’endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

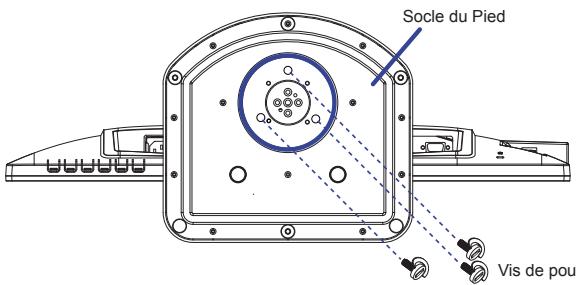

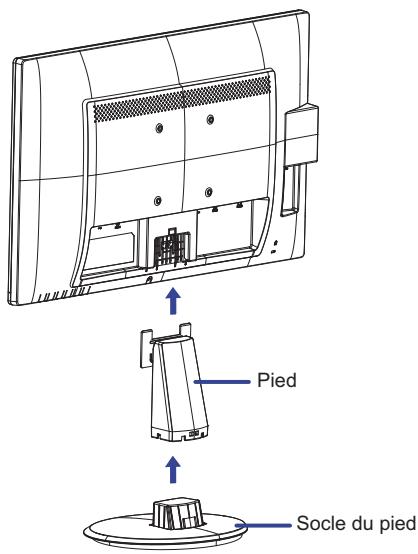

Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle ave le pied du moniteur.
Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Enlevez le vis de pouce pour détacher le socle du pied du moniteur.

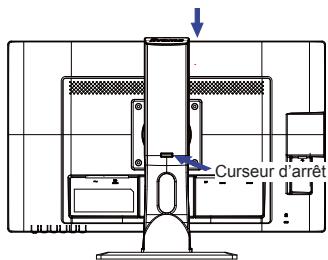

Posez le moniteur dans la position verticale, puis appuyez sur le bouton à l'arrière du pied, tout en maintenant fermement la face supérieure de l'écran. Faites particulièrement attention car le moniteur pourrait se redresser rapidement lorsque vous le retirez.
Ne heurtez pas le moniteur, cela pourrait l’endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

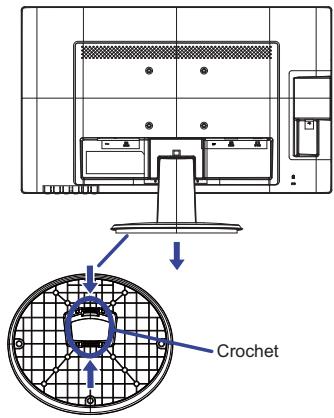

Maintenez les crochets appuyés vers l’extérieur et retirez la base du pied. Appuyez sur le bouton de blocage en bas du socle et tirez le pour enlever le socle du moniteur.

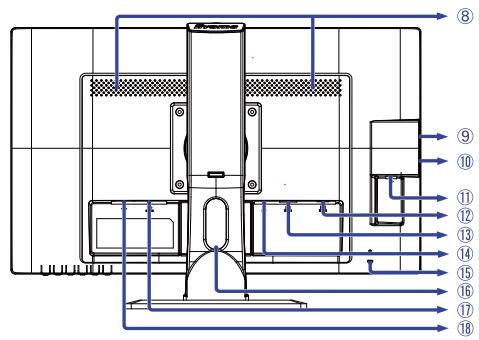

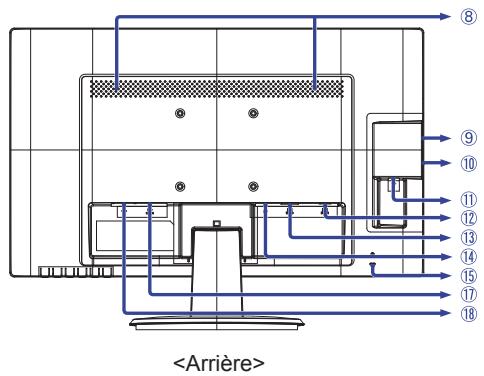

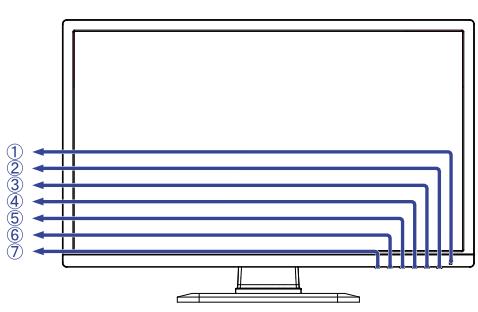

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Passages des câbles Connecteur audio (LINE IN) Connecteur d’alimentation secteur ( : Courant alternative) ( )

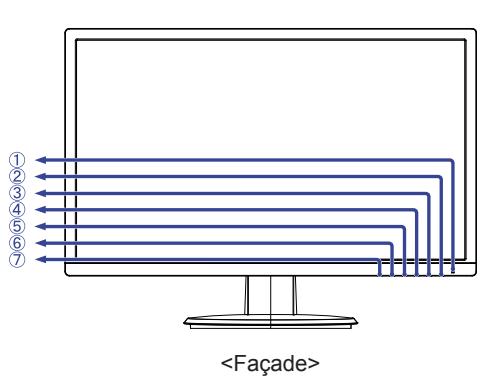

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Connecteur audio (LINE IN) Connecteur d’alimentation secteur ( : Courant alternative) ( )
Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur. NOTEZ Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. [Exemple de connexion] <Arrière>

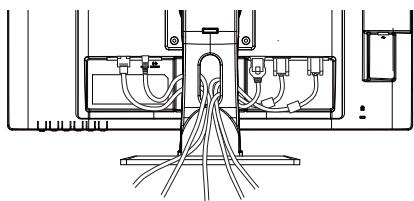

Rassemblez les câbles au fond du stand.

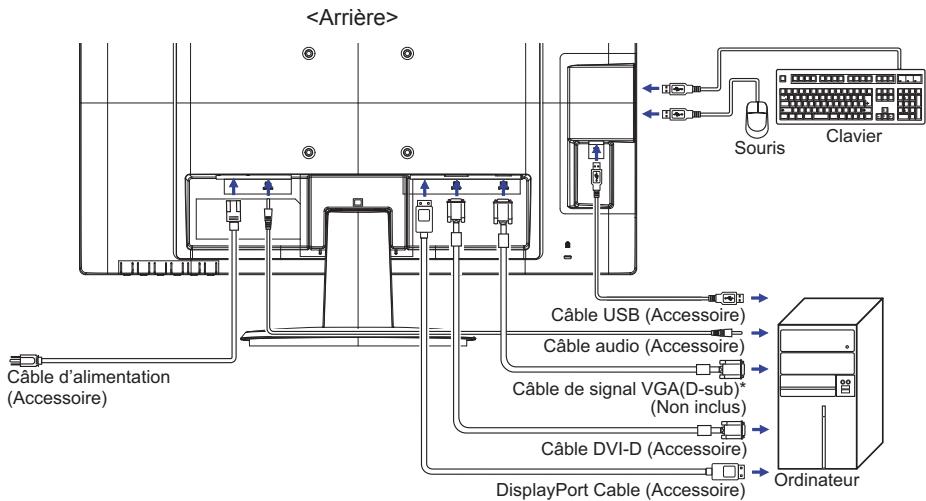

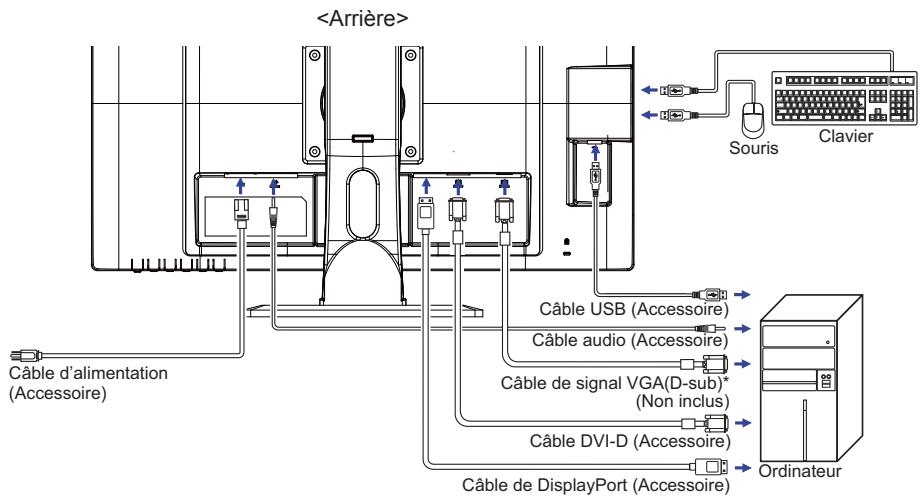

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. [Exemple de connexion] <Arrière>
Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur.
Fréquences du signal Passez aux fréquences souhaités détailles à la page 31 “FRÉQUENCES DE SYNCHRONISATION”.

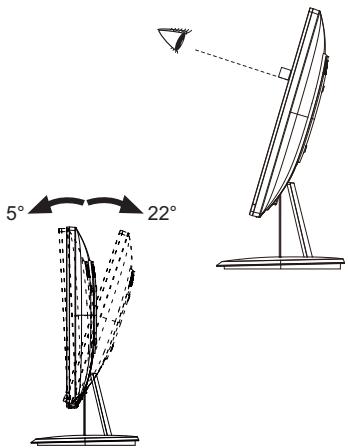

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.

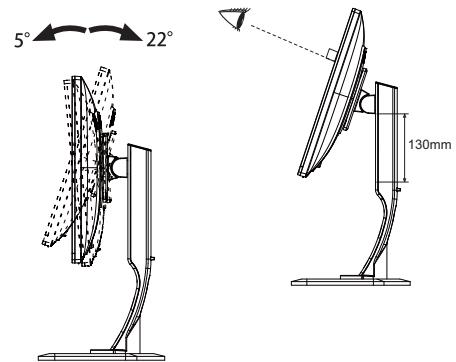

Vous pouvez régler l’angle du moniteur jusqu’à 22° vers le haut et 5° vers le bas. Afin de vous assurer une position du corps saine et relaxe quand vous regardez l’image du moniteur dans votre espace de travail, il est recommandé que le réglage de l’angle d’inclinaison n’excède pas 10 degrés. Réglez ensuite l’angle du moniteur comme vous le désirez. NOTEZ Ne touchez pas l’écran LCD lorsque vous réglez l’angle. Cela pourrait endommager ou casser l’écran LCD. Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l’angle.

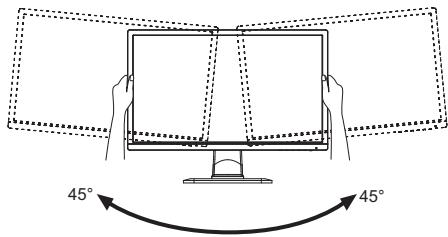

Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l’angle. Vous pouvez ajuster la hauteur du moniteur jusqu’à 130 mm et l’angle de vision, jusqu’à 45 degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas. Ne pas toucher l’écran LCD quand vous ajustez la hauteur ou l’angle de vision. Cela pourrait engendrer des dommages ou fêlures de l’écran LCD. Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts. Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

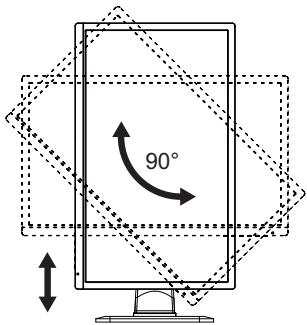

Paysage: tourner dans le sens inverse des aiguilles d’une montre.
Pour utiliser le mode “Portrait”, vous aurez besoin d’une carte vidéo adaptée. Ajustez I’angle de I’écran à votre convenance. AVANT D’UTILISER LE MONITEUR 13
AJUSTEMENTS DE L’ÉCRAN .

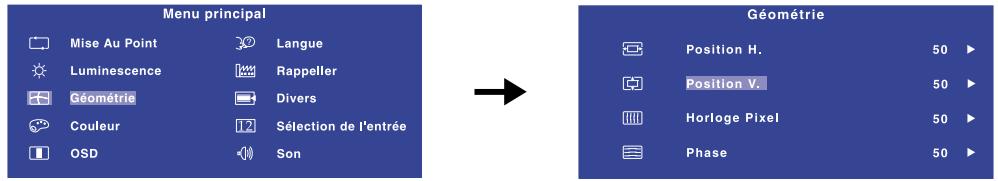

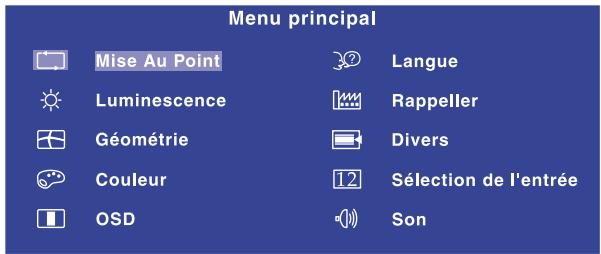

/ pour mettre en surbrillance l’icône du réglage souhaité. Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés. Par exemple, pour corriger la position verticale, sélectionnez l’élément Géométrie du Menu, puis appuyez la touche ENTER. Puis, sélectionnez (Position V.) en utilisant les touches / . Une page d’ajustement apparaît après l’appui sur la touche ENTRER.
NOTEZ Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît après le délai défini pour la Temporisation. La touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD. Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu. Les ajustements pour Position H. / V. Horloge Pixel et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. 14 UTILISATION DU MONITEUR
On Eteint Le DDC/CI est éteint. Off
Activé On Off Affiche les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. Divers
Display Information On Eteint Ratio de Contraste Typique Off Plein Extension de l’affichage. Full Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. Activé Le logo IIYAMA est affiché lorsque le monitor est allumé. On Eteint Le logo IIYAMA n’apparaît plus lorsque le moniteur est allumé. Off
Son Audio Ajustement Volume Volume On Off DP Audio* DP Audio
Jeux : Pour I'environnement de jeux PC. Cinéma : Pour I'environnement d'un film et d'images animées. Paysage : Pour I'affichage d'images de paysage en extérieur. Texte : Pour I'édition de texte et I'affichage en environnement de traitement de texte. * i-Style Color n'est désactivés lorsque Réducteur de la lumière bleue a été sélectionné. Réducteur de la lumière bleue * : Appuyez la touche EXIT pendant 1-2 secondes successivement lorsque le Menu n’est pas affiché. Eteint : Normal Mode1 : La lumière bleu est réduite. Mode2 : La lumière bleu est réduite plus que dans le mode 1. Mode3 : La lumière bleu est réduite plus que dans le mode 2. * Réducteur de la lumière bleue n'est désactivés lorsque i-Style Color a été sélectionné.
<OSD Menu> 2. Le verrouillage d'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons de nouveau pendant environ 10 secondes.
Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale. L’affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l’image est étirée dû au processus d’élargissement de l’écran. Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur, plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur. Procédez aux ajustements après une période d’échauffement de trente minutes au moins. Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l’image affichée est autre que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires. L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position, l’Horloge et la Mise au point. L’autre est de faire chacun des ajustements manuellement. Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est flou ou scintille ou si l’image n’est pas cadrée correctement à l’écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique les ajustements sous Windows® OS. Affichez l’image à la résolution optimale. Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint. NOTEZ

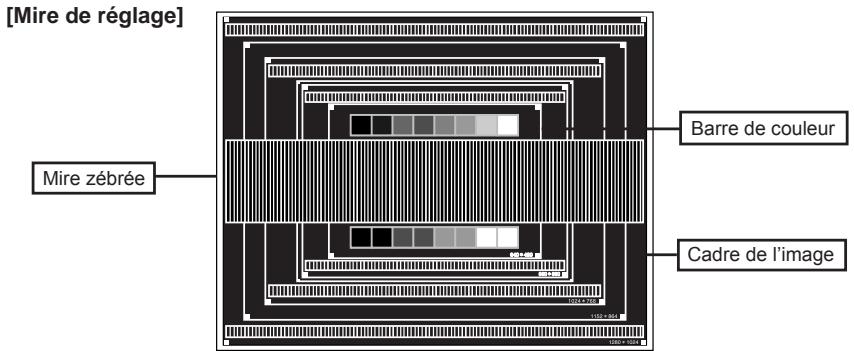

Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint.

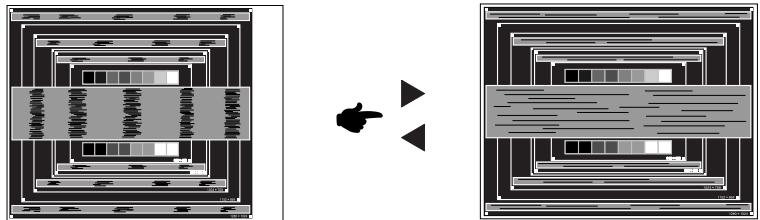

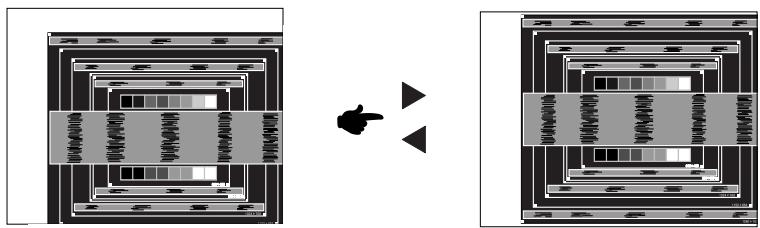

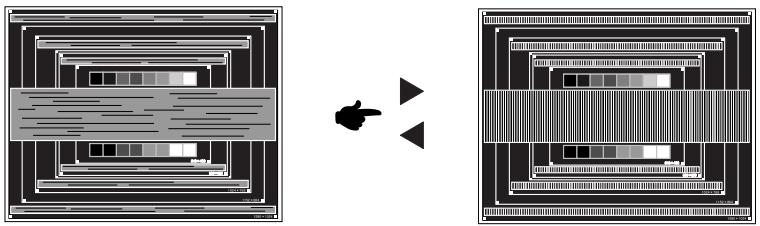

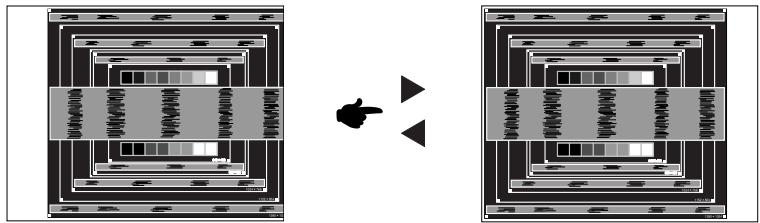

Ajustez l’image manuellement en procédant comme suit lorsque l’écran est flou ou scintille ou l'image n’est pas cadrée correctement à l’écran après avoir effectué la Mise Au Point. Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran.
Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de .
Et remettez votre papier peint favori.

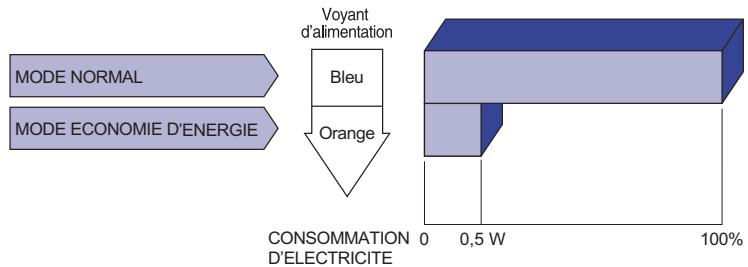

Mode d’économie d’énergie Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la consommation électrique à moins de 0,5W. L’écran devient noir, et le voyant d’alimentation devient orange. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.
que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.
1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2. 2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste. 3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème
L’écran n’est pas Les paramètres des signaux de l’ordinateur sont-ils dans la plage de synchronisé. valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? L’écran n’est pas Les paramètres des signaux de l’ordinateur sont-ils dans la plage de centré. valeurs du moniteur ? L’écran est trop Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du lumineux ou trop moniteur ? sombre.
Le câble audio est connecté correctement. Augmentez le volume. Le Muet est Eteint. Le niveau de sortie de l’équipement audio est dans les spécifications du moniteur.
Le niveau de sortie de l’équipement audio est dans les spécifications du ou trop faible. moniteur. Le câble audio est connecté correctement. L’ a u d i t i o n d ’ u n bruit parasite.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

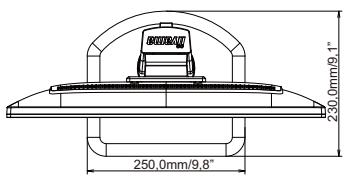

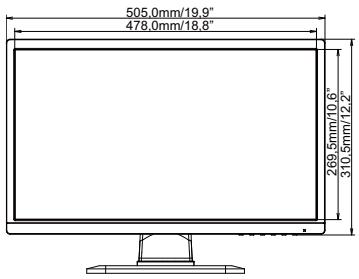

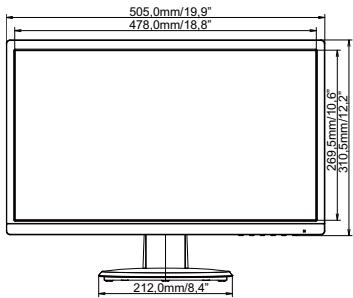

*2 La hauteur de l'écran sans pied. ANNEXE 27
