TITAN 03.5 MERISIER - Caisson de grave actif MOSSCADE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de grave actif
Marque	MOSSCADE
Modèle	TITAN 03.5 MERISIER
Dimensions (L x H x P)	27 x 26 x 24 cm
Poids	8 kg
Alimentation	220 V / 50 Hz
Puissance (RMS/ crête)	50 / 100 W
Bande passante	30 - 200 Hz
Haut-parleur actif	21 cm à très longue excursion, double ferrite 180 mm, bobine 2,5 pouces
Haut-parleur passif	21 cm à très longue excursion avec masse additionnelle
Entrées	2 entrées ligne (Cinch), 2 entrées haut-parleur (Speaker level)
Sorties	2 sorties ligne
Réglage de phase	0° ou 180°
Filtre actif	Fréquence de coupure variable, pente 24 dB/octave
Limiteur électronique	Oui, pour éviter la saturation
Mode veille automatique	Oui, après 5 minutes d'inactivité
Matériau du coffret	MDF de 19 à 25 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir l'appareil. Débrancher avant tout déplacement. Éviter l'humidité, la chaleur excessive et les obstacles à la ventilation.
Pièces détachées et réparabilité	Contactez le service client Mosscade pour les pièces détachées et réparations.
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - TITAN 03.5 MERISIER MOSSCADE

Quelle est la tension d'alimentation du caisson TITAN 03.5 ?

Le caisson fonctionne sur une prise secteur 220 V / 50 Hz. Utiliser une autre tension peut annuler la garantie.

Comment brancher le caisson à un amplificateur audio-vidéo ?

Utilisez la sortie Subwoofer (prise RCA) de l'amplificateur et reliez-la à l'entrée Cinch rouge marquée « Low level IN » et « R/ mono » sur le caisson.

Comment régler la fréquence de coupure pour un usage cinéma ?

Pour un système Dolby, réglez la fréquence de coupure sur 150 Hz et le niveau d'amplification à mi-course. Ajustez ensuite les niveaux depuis votre amplificateur.

Que faire si le caisson se met en veille pendant un film ?

Diminuez le volume du caisson et augmentez le niveau de la sortie subwoofer de votre amplificateur pour compenser. Le délai de veille est de 5 minutes.

Comment régler la phase du caisson ?

Utilisez l'interrupteur (D) en position 0° (phase normale) ou 180° (opposition de phase). Choisissez la position qui donne le plus de graves subjectivement.

Puis-je ouvrir le caisson pour le réparer ?

Non, ne jamais ouvrir le caisson pour éviter tout risque d'électrocution. La garantie ne couvre pas les produits modifiés ou endommagés par ouverture.

Où ne pas placer le caisson ?

Évitez les zones humides, ensoleillées, très chaudes (près d'un chauffage), très froides, ou mal ventilées. Ne bloquez pas la ventilation du radiateur.

Comment débrancher le cordon secteur ?

Toujours tenir la prise et non le câble pour éviter les courts-circuits. Débranchez en cas d'absence prolongée.

Quelles sont les dimensions exactes du TITAN 03.5 ?

Les dimensions sont de 27 x 26 x 24 cm (L x H x P) et il pèse 8 kg.

Comment nettoyer le caisson ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI TITAN 03.5 MERISIER MOSSCADE

Cher client, nous vous remercions d'avoir besoin les produits Mosscade.

La réalisation des caissons Mosscade a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. Les haut-parleurs, les composants électroniques ainsi que les ébénisteries correspondent à des critères de selection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison. Afin d'obtenir une écoute optimale, nous vous invitons à dire les conseils contenus dans ce document.

PRECAUTIONS D'EMPLOI

Tension d'utilisation

Le caisson de grave actif Mosscade Titan est prévu pour fonctionner sur une prise secteur 220 V / 50 Hz. Dans tous les autres cas, une dépréciation eventuelle du produit ne saurait être couverte par la garantie.

Cordon secteur

Ne pas débrancher le cordon secteur en tirant directement sur le cable. Manipuez toujours directement la prise afin de ne pas risquer de provoquer de court-circuit. Ne placer d'objets lourds sur le cordon afin de ne pas risquer d'endommager les fils électriques. En cas d'absence prolongée de votre domicile, il est plus prudent de débrancher le cordon secteur.

Emplacements à éviter

Positionner le caisson sur une surface plane et stable. Eviter de le placer à proximé des lieux suivants :

• Zones humides
• Zones exposées directement à un ensoleillement intensif
• Zones de forte chaleur (chauffage, cheminée, etc...)

• Zones très froides

• Zones peu ventilées ou encastrement ne laissant pas de place suffisante pour une bonne aération. Ne pas disposer d'objets pouvant génér la ventilation naturelle du radiateur disposé sur l'amplificateur.

NE JAMAIS OUVRIR LE CAISSON

Afin d'éviter tout risque d'électrocution, ne jamais ouvrir le caisson. La garantie Mosscade ne couvre pas les produits ayant fait l'objet de modifications ou ayant subit des dégradations causées par l'exposition à l'humidité ou au feu. En cas d'inondation veillez à toutes débrancher le caisson en retardant sa prise d'alimentation secteur.

Déplacement du caisson

Ne jamais déplacer le caisson sans l'avoir préalablement débranché du secteur. Veilliez également à ne pas déplacer le caisson une fois positionné sur ces pointes. En effet le poids important du Titan risquera alors de détériorer leurs inserts de fixation.

BRANCHEMENT DU CAISSON

À L'AMPLIFICATEUR

Sur les caissons de grave actifs de la gamme Mosscade, vous disposez des possibilités de connexions suivantes :

- Sur un amplificateur audio-video

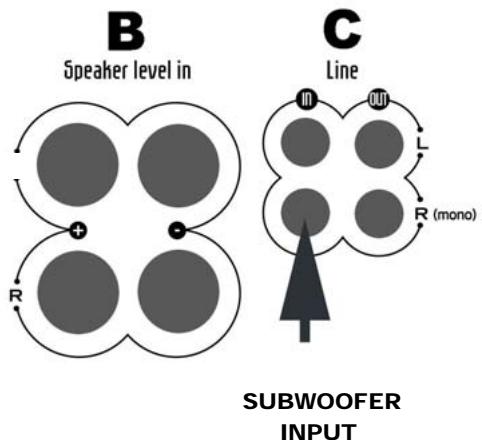

Vou deso neuise la sortie Cinch subwoofer (prise RCA ( C ) ) de l'amplificateur et relier celle-ci à l'entrée Cinch rouge (indiquée « Low level IN » et « R/ mono » prise en bas à gauche).

- Dans un système triphonique

Vous devez relier chacune des sorties (droite et gauche) de

l'amplificateur à la fois à vos enceintes principales et au caisson

de grave. Pour ce faire vousdezutiliser les entrées indiquées

« Speaker level In», (B) sur le caisson.

REGLAGES

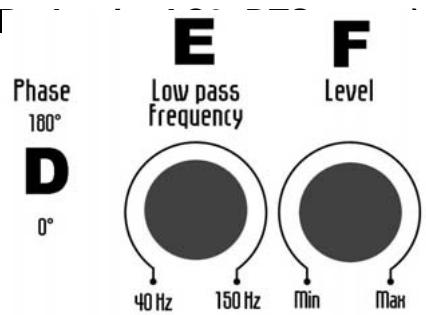

Pour une utilisation en mode « cinema à la maison » (Dolby

Réglez la fréquence de coupure du caisson (E) sur 150Hz.
Réglez le niveau d'amplification (F) du caisson à mi-niveau.
L'ensemble des autres réglages (égalisation des niveaux entre le caisson et les enceintes) se fera ensuite à partir de votre amplificateur audio-video.

Pour une utilisation en mode triphonique

Dans ce cadre, vous doivent ajuster le niveau du caisson et sa fréquence de coupure à ceux des enceintes principales.

Réglage de la phase

Après avoir positionnéVote caisson dans la piece, vous disposez d'un réglage permettant d'ajuster sa phase. Pour ce faire, vous pouvez commuter l'interrupteur (D) dans les deux positions suivantes:

0°. : le caisson est en phase avec le signal électrique en provenance de l'amplificateur

180^ : le caisson est en opposition de phase acoustique.

Le réglage optimal de la phase est effectué de façon subjective, il correspond à la position de l'interrupteur délivrant le plus de grave.

MISE EN MARCHE DU CAISSON

ATTENTION: veillez à ce que le potentiemètre de volume du caisson soit en position minimale lors du branchement électrique.

Après avoir connecté le cordon à la prise murale d'alimentation, positionnez le bouton (A) sur la valeur « ON ». ÀpRESquelques secondes,la « led » devient verte afin d'indiquer que le caisson est sous tension. L'interrupteur (A) configure le caisson dans le mode d'extinction automatique, le caisson se met automatiquement en « veille » (copure des circuits d'alimentation interne) après une période d'inactivité de 5 minutes.

REMARQUE: Si le caisson a tendance à semettre en veille lors d'un film, diminuez le réglage de volumeitué sur le caisson de grave et compensez alors la baisse de niveau sonore en augmentant le niveau de la sortie subwoofer de l'amplificateur audio-video.

CHARACTERISTIQUES TECHNIQUES

1 haut-parleur actif (1) de 21/26/32/38 cm de diamètre à très longue excursion, double ferrite de 180 mm de diamètre et bobine 2,5/3,0/3,0 pouces.
1 haut-parleur passif (2) de 21/26/32/38 cm de diamètre à très longue excursion et masse additionnelle.
2 entrées ligne
2 sorties ligne
2 entrées HP
- Limueur électronique (3)
- Réglage de phase 0^ ou 180^
- Filtré actif à fréquence de coupure variable et pente (4) de 24dB/Oct
- Coffret en MDF de 19 à 25 mm.

	TITAN 03.5	TITAN 05.5	TITAN 07.5	TITAN 11.5
Dimensions	27 x 26 x 24 cm	31 x 30 x 27 cm	35 x 31 x 31 cm	40 x 34 x 37 cm
Poids	8 Kg	12 Kg	14 Kg	19 Kg
Bande passante	30 to 200 Hz	30 to 200 Hz	30 to 180 Hz	25 to 160 Hz
Puisance	50/100 W	100/200 W	200/400 W	200/400 W

(1) Haut-parleur constitué d'une membrane mise en mouvement par un moteur electromagnétique. Le mouvement de la membrane est directement proportionnel au signal electrique génééré par l'amplificateur.
(2) Haut-parleur constitue d'une membrane couplée à une masse additionnelle sans moteur. La mise en mouvement est induite par le couplage acoustique existant entre le haut-parleur passif et un haut-parleur actif.
(3) Dispositif permettant de limiter le niveau maximal de puissance de sortie de l'amplificateur de façon progressive afin d'éviter tout phénomène de saturation acoustique.
(4) La pente de coupure d'un filtré caractérisse l'atténuation des fréquences situées au-delà de la coupure. 24dB par octave signifie que si la fréquence de coupure est régée sur 80Hz , la fréquence 160Hz est attenuée de 24dB.
