Type de produit	Enceinte audio de sol (colonne)
Marque	MOSSCADE
Modèle	HD 1105 (X1) / HD-T105
Puissance nominale (RMS)	150 W
Puissance maximale	300 W
Bande passante (-3dB)	20 Hz à 25 kHz
Impédance	6 / 4 Ohms
Rendement (sensibilité)	90 dB
Haut-parleur d'aigu	25 mm, dôme souple (soft dome)
Haut-parleur médium	2 x 5,25" (13,3 cm), papier traité
Haut-parleur de grave	1 x 10" (25,4 cm), papier traité, passif
Technologie	MBR (limitation des ondes stationnaires) avec 4 évents
Bi-câblage / bi-amplification	Oui (bornier dédoublé)
Pointes de découplage fournies	Oui
Caches magnétiques	Oui (noir et gris pour finition noire ; blanc et gris pour finition blanche)
Dimensions (H x L x P)	1050 x 198 x 340 mm
Poids unitaire	16 kg
Finitions disponibles	Blanc laqué ou Noir laqué
Alimentation	Passive – nécessite amplificateur externe
Utilisation recommandée	Chaîne Hi-Fi stéréo ou système Home Cinéma (voie principale ou avant)
Rodage des haut-parleurs	20 à 100 heures selon le niveau d'écoute
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs ou liquides
Précautions de sécurité	Placer sur une surface stable, à l'abri de l'humidité, des sources de chaleur et du rayonnement solaire direct
Garantie	12 mois (hors usure naturelle et utilisation non conforme)

FOIRE AUX QUESTIONS - HD 1105 (X1) MOSSCADE

Quelle est la puissance recommandée de l’amplificateur pour les enceintes HD 1105 ?

Les enceintes HD 1105 (modèle HD-T105) ont une puissance nominale de 150 W RMS et une puissance maximale de 300 W. Il est conseillé d’utiliser un amplificateur délivrant entre 50 et 200 W par canal, en veillant à ne pas saturer l’ampli pour éviter d’endommager les haut-parleurs.

Comment brancher les enceintes en bi-câblage ou bi-amplification ?

Le bornier arrière permet le bi-câblage ou la bi-amplification. En bi-câblage, utilisez deux paires de câbles : une pour le grave et une pour le médium/aigu. En bi-amplification, reliez chaque section à un amplificateur dédié. Respectez la polarité (rouge +, noir -) et retirez les ponts métalliques entre les bornes si nécessaire.

Où placer les enceintes pour obtenir la meilleure image stéréophonique ?

Placez les enceintes de façon à former un triangle équilatéral avec votre position d’écoute. Éloignez-les des murs latéraux (surtout s’ils sont réfléchissants) et ajustez la distance au mur arrière pour équilibrer les graves. Évitez que la distance au sol, au mur latéral et au mur arrière soit identique.

Comment installer les enceintes dans un système Home Cinéma ?

Utilisez les HD 1105 comme voies avant. Placez l’enceinte centrale sous l’écran, les surround à l’arrière ou sur les côtés des auditeurs, à plus d’un mètre si possible. Les réglages (volume, délais) se font depuis l’amplificateur Audio/Vidéo.

À quoi servent les bouchons de mousse fournis avec les enceintes ?

Ce sont des cylindres en mousse à insérer dans les évents pour réduire le niveau des graves dans les petites pièces. Pour une pièce < 25 m², placez un bouchon dans chaque évent. Pour 25-40 m², un seul bouchon dans l’enceinte la plus proche d’un mur. Au-dessus de 40 m², n’en utilisez pas. Faites des tests selon votre écoute.

Combien de temps dure le rodage des enceintes ?

Le rodage des parties mécaniques des haut-parleurs dure entre 20 et 100 heures d’écoute à niveau modéré. Pendant cette période, le rendu des graves et bas-médiums évolue. Après rodage, il est conseillé de réajuster la position des enceintes.

Comment nettoyer et entretenir les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces laquées. N’utilisez jamais de produits abrasifs, d’alcool ou de liquides. Les caches sont magnétiques : retirez-les en tournant légèrement pour les décoller, puis nettoyez-les séparément.

Puis-je utiliser ces enceintes avec un amplificateur de faible puissance ?

Oui, mais évitez de pousser l’amplificateur en saturation (distorsion). Un ampli de 30-50 W par canal peut convenir pour une écoute à volume modéré. Pour de meilleures performances, privilégiez un ampli d’au moins 80 W par canal.

Que faire en cas de problème de son ou de dysfonctionnement ?

Vérifiez d’abord les connexions (polarité, câbles bien enfoncés). Assurez-vous que l’amplificateur fonctionne et que les réglages de balance sont corrects. Si le problème persiste, contactez votre revendeur ou le distributeur Mosscade. La garantie de 12 mois couvre les défauts de fabrication, mais pas l’usure normale ou une utilisation abusive.

Les enceintes sont-elles livrées avec des pointes et des caches ?

Oui, chaque enceinte est livrée avec des pointes de découplage pour améliorer la stabilité et la clarté des graves, ainsi que deux jeux de caches magnétiques (noir + gris pour le modèle noir, blanc + gris pour le modèle blanc).

MODE D'EMPLOI HD 1105 (X1) MOSSCADE

Note importante. 3
Branchement des enceintes 3
Caches. 3

UTILISATION DES ENCEINTES. 4

Enceintes Hifi. 4
Système Home Cinéma. 4

Placement des enceintes surround. 4
Placement de la voie centrale. 5

OPTIMISEZ VOTRE SYSTEME. 5

Les câbles et les pointes 5
Le local d 'écoute. 6
Rodage des enceintes acoustiques. 6
Ajuster le niveau de grave. 7

Caracteristiques techniques. 8
Garantie. 9

English

Introduction. 10
INSTALLATION 11

Merci d'avoir besoini Mosscade.

La réalisation des enceintes Mosscade Home Design a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. La gamme Home design a pour but d'associer les performances qui ont fait la réputation de Mosscade et des lignes modernes afin de faciliter l'intégration dans votre salle d'écoute. Le choix des composantes et des technologies employées vous permettront de profiter au mieux de votre système Hifi ou home cinema. Les haut-parleurs, ainsi que les ébénisteries correspondent à des critères de selection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison.

Prenez quelques minutes pour direcce fascicule avant l'utilisation de votre nouvel achat. Il vous indiquera comment tirer partie au moyen de toutes ses capacités.

Installation

NOTE IMPORTANTE

Poser les enceintes sur une surface plane et stable. Evitez de le placer à proximé des lieux suivants:

• Zones humides
• Zones exposées directement à un ensoleillement intensif.
• Zones de forte chaleur (chauffage, cheminée...)
• Zones très friodes.

Note: Nous vous conseillons de conserver le carton d'emballage. Il pourrait vous être utile en cas de déménagement.

BRANCHEMENT DES ENCEINTES

Selon votre type d'enceinte vous disposez d'un bornier vous permettant un branchement en mono ou bi-câblage et une mono ou bi-amplification.

Le mono ou le bi-câblage est le fait de relier l'enceinte à l'amplificateur par l'intémediaire d'une ou de deux paires de cables. Le but étant d'améliorer la qualité de la liaison entre les deux éléments de la chaîne hi-fi, le bi-câblage consiste à utiliser un cable pour alimenter le haut-parleur de grave de l'enceinte et un autre pour alimenter les haut-parleurs de Médium et d'aigu.

La bi-amplification consiste à utiliser deux amplificateurs : le premier pour amplifier le haut-parleur de grave et le second pour les haut-parleurs de medium et d'aigu. Cette solution optimise le travail d'amplification et le rendu des enceintes.

Pour le branchement à l'amplificateur, vous devez relier le pôle positif (prise rouge) à la sortie positive de votre amplificateur et le pôle négatif (prise noire) à la sortie négative.

CACHES

Pour une intégration plus facile dans votre intérieur, les enceintes de la gamme HD sont livrées avec deux yeux de caches de protection (noir et gris pour les enceintes noires, blanc et gris pour les enceintes blanches). Ces caches sont magnétiques. Pour les retiret, il vous suffit de les tournier légèrement. Placez les aimants au niveau des têtes de vis des haut parleurs pour remettre le cache en place.

Utilisation des enceintes

ENCEINTESHIFI

Le principe de la restitution stéréophonique nécessite que l'auditeur soit situé au sommet d'un triangle équilatéral dont la base est définie par les deux enceintes.

Afin de ne pas dégrader la précision de l'image stéréophonique vous éloignerez autant que possible vos enceintes des murs lateraux, surtout s'ilts sont réfléchissants (vitres, murs lisses, etc....). L'équilibre entre les fréquences est, surtout pour le bas du spectre (graves), fortement dépendant de la distance séparant l'enceinte des parois de votre piece. Ainsi un haut-parleur de grave situé trèsprés du sol verra son niveau acoustique double. Il en sera de même pour une position proche des murs arrrière ou lateraux. En conséquence, vous ajusterez la distance séparant vos enceintes des murs lateraux et arrrière (voir du sol si vous utilisez des pieds) afin d'obtenir une restitution équilibrée dans les basses fréquences.

Vous éviterez lors du placement d'obtenir une distance identique entre le haut-parleur de grave et les trois parois. Dans le cas contraire vous risquez d'accentuer une fréquence grave particulière et de créé un effet de résonance.

SYSTEME HOME CINEMA

PLACEMENT DES ENCEINTES SURROUND

Les enceintes surround sont utilisées dans le cadre d'un système de cinéma chez soi. Elles sont chargées de retranscribe les effets arrirées pour donner des sensations de réalisme accrues.

N'importe quel type d'enceinte peut être utilisée. Cependant il est souvent plus facile de placer une enceinte de type bibliothèque, plus petite et donc plus simple à intégrer dans un local d'écoute.

La diffusion se fait selon un cône ouvert d'environ ± 45°. Il garantit une bonne qualité des timbres mais le placement est délicat car les enceintes surround doivent de préférence être situées à l'arrière des auditeurs et si possible à une distance de plus d'un mètre. Si cela n'est pas possible, on évitera alors un écartement trop important des enceintes.

S'il est impossible de placer les enceintes à l'arrête, il conviendra de les placer sur les cotés, si possible au niveau des auditeurs.

PLACEMENT DE LA VOIE CENTRALE

Cette enceinte restitue 80% des informations lors du visionnage d'un film. Son importance est donc considérable dans le cadre d'un système audio video de qualité. Il nécessite l'emploi d'une enceinte spécifique. Celle-ci permettra notamment d'apporter plus de clarté, principalement dans les voix.

Le placement devra s 'effectuer de préférence sous votre écran. Si I 'enceinte est posée sur le sol, il peut être nécessaire de surelever l'avant afin que les haut parleurs soient dirigés vers les auditeurs.

NOTE : Pour une écoute optimum, les réglages (volume, balance, délai...) et le contrôle de votre système home cinema doivent être effectuels depuis votre amplificateur Audio/vidéo.

Optimisez votre système

LES CABLES ET LES POINTES

Afin d'améliorer la qualité de restitution de l'ensemble de votre chaîne hi-fi, l'utilisation de cables de qualité est conseillée. Pour garantir une transmission suffisante de l'énergie entre l'amplificateur et les enceintes, il est nécessaire d'utiliser un cable d'au moins 2.5 mm^2 de section. Pour obtenir une performance optimale, on pourra s'orienter vers l'utilisation des cables haute définition.

Les pointes sont des dispositifs destinés à améliorer la nettété de la reproduction des basses fréquences. On les utilisera sur des sols en betons recouverts de moquette ou les planchers stables. Sur les surfaces dures (marbres, etc...) ou les parquets montés sur lattes, on utilisera只不过 des absorbants en caoutchouc.

LE LOCAL D'ECOUTE

Chaque piece possède une tendance naturelle à atténuer certaines fréquences et à en amplifier d'autres. Ces phénomènes de «résonance» dépendent des caractéristiques géométriques de la salle et des objets qui s'y trouvent (chaque obstacle situé pres de l'auditeur est la source de réflexions nuisible à la qualité de la stéréophonie).

Afin d'obtenir le meilleur résultat acoustique possible voici une liste de conseils dont vous pouvez vous inspirer pour organiser votre salon d'écoute :

• Utilisez une piece de grande taille (plus les dimensions sont grandes, plus les graves sont restituees avec qualite).
• Utilisez un revêtement absorbant sur les murs (tissu mural, tentative,...) et évitez de laisser sans rideaux les surfaces vitrées.
• Evitez d'avoir à la fois un sol et un plafond réfléchissants (utilisez par exemple de la moquette ou un revêtement de plafond absorbant).
• Le mur situé derrière les enceintes sera refléchissant afin de permettre d'obtenir une image ample.
• Les murs latéraux seront dans la mesure du possible "acoustiquement symétriques" pour ne pas déformer l'image stéréophonique.
• Enfin le mur situé derrière l'auditeur sera absorbant, ce qui permettra de ne pas limiter l'espace sonore.

RODAGE DES ENCEINTES ACOUSTIQUES

Les parties mécaniques des haut-parleurs nécessitent une période dite de "rodage" avant de pouvoir fonctionner selon leurs caractéristiques nominales. Ainsi une enceinte neue ne fonctionnera correctement qu'après une durée d'utilisation pouvant varier de 20 à 100 heures suivant le niveau de puissance d'écoute. Cette évolution concerne principalement le registre grave et bas médium. Àpres cette période, il est donc judieux de procéder à un ajustement de la position des enceintes.

AJUSTER LE NIVEAU DE GRAVE

Parce que le placement idéal d'une enceinte n'est pas toujours compatible avec les contraintes esthétiques de votre salle, les enceintes comptenant un ou plusieurs évents sont livrées avec un accessoire permettant d'ajuster le niveau de pression des fréquences graves. Son utilisation diminuera l'intensité de ces fréquences et facilititera, le cas échéant, l'installation.

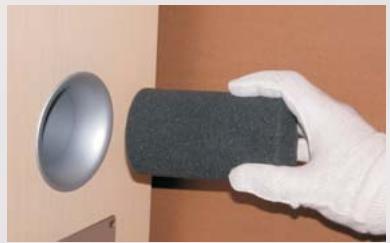

Ce dispositif se présente sous la forme de cylindres de mousse à cellules ouvertes, prévus pour être insérés dans le ou les 'event de l'enceinte (situé au dos de l'enceinte). Nous vous recommendons l'utilisation suivante de ces bouchons :

• Si votre piece est d'une taille supérieure à 40 m2 : Placez vos enceintes à au moins 1 m de vos murs latéraux et arrêté sans introduire les cylindres de mousse.

• Si votre piece est d'une taille comprende entre 25m2 à 40m2 : Placez vos enceintes à au moins 1 m de votre mur arrrière en introduisant un seul cylindre de mousse dans l'enceinte située la plus pres des parois.

• Si votre piece est d'une taille inférieure à 25 m2 placez les cylindres de mousse dans chacun des évents des 2 enceintes.

Les enceintes comptant plusieurs évets vous permettent d'adapter encore plus finement l'enceinte à votre piece. Vous pourrez alors utiliser 1, 2 ou 3 bouchons.

Ces recommendations restent cependant très générales. De nombreux facteurs peuvent entraire en compte pour modifier le son. Il vous faudra donc effectuer des tests afin de déterminer l'emploi idéal des cylindres de mousse.

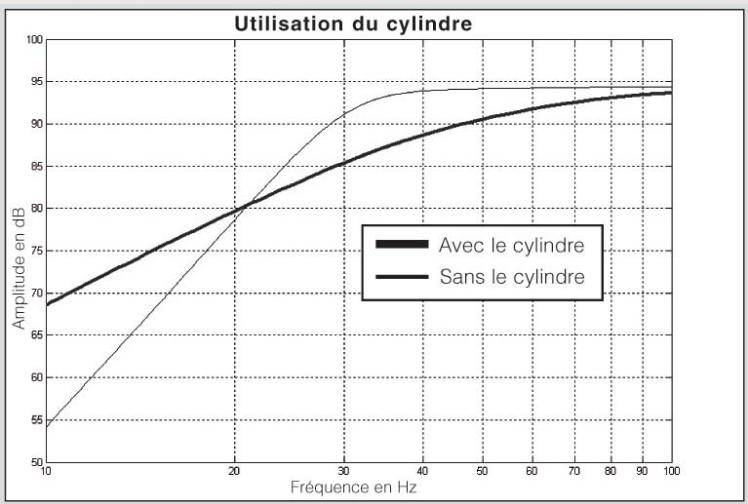

L'utilisation des cylindres assure une répartition différente de l'énergie qui parvient à l'enceinte. Les fréquences les plus graves souvent responsables des résonances dans une piece sont attenuées et l'énergie est redistribuée sur des fréquences plus élevées qui seront plus facies à gérer.

Caracteristiques techniques

	HD-T105	HD-T90	HD-T80
Puisance	150W (RMS) - 300W Max.	100W (RMS) - 200W Max.	80W (RMS) - 160W Max.
Bande Passante (-3dB)	20 Hz à 25 kHz	32 Hz à 25 kHz	42 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Rendement	90 dB	91 dB	89 dB
Haut-parleurs	Aigu : 25 mm soft dôme Medium : 2 x 5.25" papier traité Grave : 1 x 10" papier traité passif	Aigu : 25 mm soft dôme Medium : 1 x 5.25" papier traité Grave : 1 x 5.25" papier traité	Aigu : 25 mm soft dôme Medium : 1 x 4" papier traité Grave : 1 x 4" papier traité
Type	Technologie MBR* 4 évets	Technologie MBR* 3 évets	Technologie MBR* 2 évets
Multi-Câblage Pointes de découplage	Oui / Oui	Oui / Oui	Oui / Oui
Dimensions HxLxP (mm)	1050 x 198 x 340	927 x 170 x 220	833 x 128 x 198
Poids en Kg	16 Kg	11,5 Kg	8,5 Kg
Finitions	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué

Bande Passante (-3dB)	42 Hz à 25 kHz	55 Hz à 25 kHz	60 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Rendement	90 dB	89 dB	87 dB
Haut-parleurs	Aigu : 25 mm soft dôme Grave : 1 x 6,5" papier traité	Aigu : 25 mm soft dôme Grave : 1 x 5,25" papier traité	Aigu : 25 mm soft dôme Grave : 1 x 4" papier traité
Type	Technologie MBR* 3 évets	Basss reflex	Charge close
Multi-Câblage Pointes de découplage	Oui / Feutrines	Non / Feutrines	Non / Feutrines
Dimensions HxLxP (mm)	300 x 190 x 242	260 x 170 x 220	210 x 145 x 148
Poids en Kg	5,5 Kg	4 Kg	2,5 Kg
Finitions	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué

*MBR: Limites les ondes stationnaires afin d'éviter les résonances / Facilité l'adaptation des basses fréquences aux caractéristiques acoustiques de la salle.

	HD-C62	HD-C36	HD-S11
Puisance	150W (RMS) - 300W Max.	60W (RMS) - 120W Max.	40W (RMS) - 80W Max.
Bande Passante (-3dB)	32 Hz à 25 kHz	42 Hz à 25 kHz	65 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Type de Charge	91 dB	89 dB	85 dB
Haut-parleurs	Aigu : 25 mm soft dôme Medium : 2 x 4" papier traité Grave : 2 x 4" papier traité	Aigu : 25 mm soft dôme Medium : 1 x 4" papier traité Grave : 1 x 4" papier traité	1 x 3" Coaxial popypropylène 1 x 3" passif
Type	Technologie MBR* 4 évets	Technologie MBR* 2 évets	Enceinte à résonateur passif
Multi-Câblage Pointes de découplage	Non / Feutrine	Non / Feutrine	Non / Feutrine
Dimensions HxLxP (mm)	128 x 620 x 148	128 x 362 x 148	112 x 112 x 112
Poids en Kg	6,5 Kg	3,9 Kg	0,75 Kg
Finitions	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué	Blanc Laqué Noir Laqué

*MBR: Limité les ondes stationnaires afin d'éviter les résonances / Facilité l'adaptation des basses fréquences aux caractéristiques acquistiques de la salle.

\*\*\*\*\*

GARANTIE

Les enceintes Mosscade bénéficient d'une garantie de 12 mois depuis la date d'achat. Dans l'eventualité d'un problème, contactez votre revendeur ou le distributeur Mosscade.

La garantie ne couvre pas l'usure naturelle ou une utilisation non conforme (écoute à trop haut niveau, modification du produit,...). La garantie ne couvrira pas le produit si des tentatives de réparations sont effectuées par des personnes non agréées par Mosscade. Une piece justificative d 'achat devra êtreprésentée pour que la garantie soit prise en compte.

Afin de garantir constamment la plus grande qualité possible à ses produits, Mosscade se réserves le droit d'y apporter des modifications sans avis préalable.
