vVP40cODICc - Ventilateur PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	PROLINE
Modèle	vVP40cODICc
Alimentation	220-240 V, 50 Hz, 45 W
Vitesses	3 (lente, moyenne, rapide)
Oscillation	Oui, commande sur le moteur
Inclinaison	Réglable manuellement vers le haut ou le bas
Flux d'air maximal	77,73 m³/min
Valeur de service	2,03 (m³/min)/W
Niveau sonore	55,98 dB(A)
Vitesse maximale du souffleur	2,29 m/s
Norme de mesure	IEC 60879:1986
Réglage en hauteur	Montant télescopique avec bague de réglage
Grille avant	Démontable pour nettoyage (vis et clips)
Grille arrière	Fixée par écrou de verrouillage
Pale	Amovible, montée sur axe d'entraînement
Usage	Domestique uniquement
Nettoyage	Chiffon humide, ne pas immerger, pas de produit abrasif
Sécurité	Ne pas utiliser près de liquides inflammables ni avec un variateur externe

FOIRE AUX QUESTIONS - vVP40cODICc PROLINE

Comment assembler le ventilateur ?

Suivez les étapes : fixez le montant externe à la base, ajustez la hauteur avec la bague, insérez le montant interne dans le boitier de commande. Ensuite, assemblez la grille arrière, la pale, puis la grille avant en fixant avec les écrous et vis fournis.

Comment régler la hauteur du ventilateur ?

Dévissez la bague de réglage de la hauteur, faites glisser le montant interne à la hauteur désirée, puis revissez la bague dans le sens des aiguilles d'une montre pour verrouiller.

Comment utiliser l'oscillation ?

Appuyez sur la commande d'oscillation située en haut du moteur pour activer. Pour arrêter, relevez la commande.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur. Nettoyez les surfaces avec un chiffon humide. N'immergez jamais l'appareil dans l'eau et n'utilisez pas de produits abrasifs.

Puis-je utiliser le ventilateur avec un variateur de vitesse externe ?

Non, il est interdit d'utiliser un régulateur de vitesse externe à semi-conducteurs, cela pourrait causer des dommages.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que le ventilateur est branché sur une prise électrique fonctionnelle. Assurez-vous que le bouton d'alimentation est sur une vitesse (1, 2 ou 3). Si le problème persiste, contactez le service après-vente.

Comment orienter le flux d'air ?

Maintenez la base et poussez les grilles vers le haut ou le bas pour incliner le ventilateur. Le flux d'air peut également être orienté par l'oscillation latérale.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur est destiné à un usage domestique uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides pour éviter les risques électriques.

Quelle est la puissance du ventilateur ?

La puissance nominale est de 45 W sous une tension de 220-240 V et une fréquence de 50 Hz.

Comment démonter les grilles pour un nettoyage approfondi ?

Débranchez le ventilateur. Pour la grille avant, dévissez la petite vis et l'écrou de fixation, puis séparez les clips. Pour la grille arrière, dévissez l'écrou de verrouillage. Retirez la pale après avoir dévissé l'écrou de maintien.

MODE D'EMPLOI vVP40cODICc PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

L'appareil doit toujours reposer sur une surface stable lorsqu'il fonctionne.
Afin d'eviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
Ne faites pas fonctionner le ventilateur à proximé d'une fenêtre recouverte de buée.
Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse externe à semi-conducteurs.
Ne faites pas fonctionner le ventilateur dans une piece ou des liquides inflammbles sont utilisés ou stockés.
Débranchetzousjoursleventilaturerdela priestelectriqueapresusage.
Éteignez et débranchez le ventilateur de la prise électrique murale avant de le déplacer ou de le nettoyer.

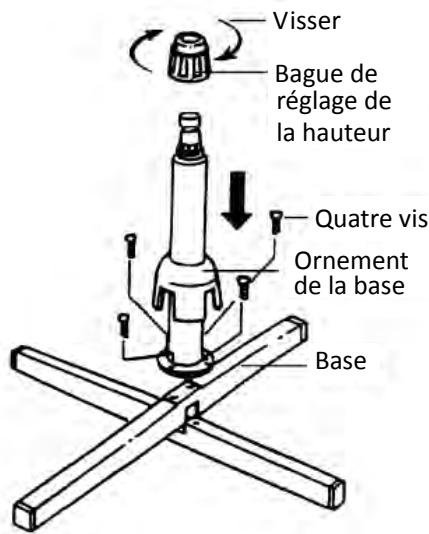

MONTAGE DE LA BASE

1. Attachez le montant externe à la base en desserrant les quatre vis.
2. Dévissez et enlevez la bague de réglage de la hauteur.
3. Faites glisser l'ornament de la base le long du montant externe jusqu'à ce qu'il repose directement sur la base.
4. Faites glisser le montant interne hors du montant externe jusqu'à la hauteur désirée puis maintenez cette position en tournant la bague de réglage de la hauteur dans le sens des aiguilles d'une montre.
5. Dévissez la vis du boîtier de commande.
6. Insérez le montant interne dans le boîtier de commande, puis serrez la vis pour fixer solidement le montant au boîtier de commande.

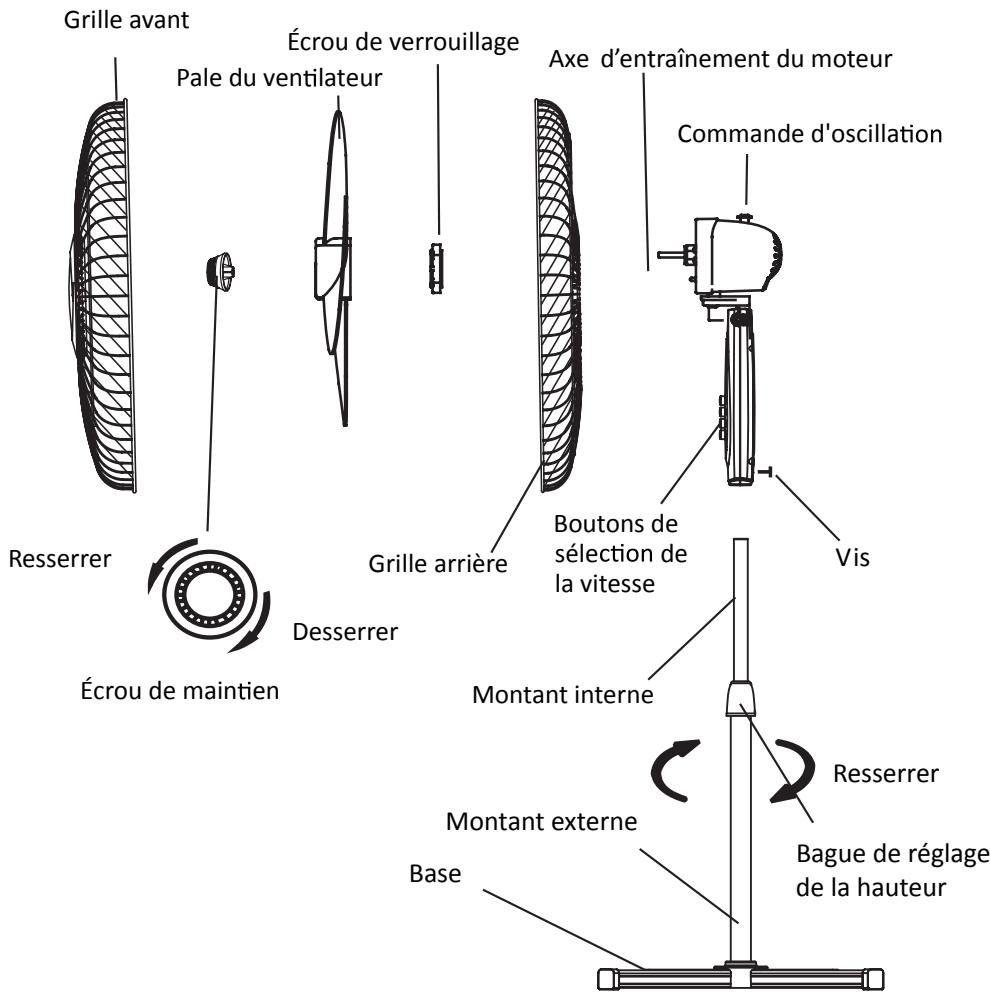

ASSEMBLAGE DU VENTILATEUR

Assurez-vous que le ventilateur est débranché de la prise d'alimentation.

Assemblage de la grille arrête

Dévissez l'écrou de maintien de l'axe d'entrainment du moteur en le tournant dans le sens des aiguilles d'une montre. Dévissez l'écrou de verrouillage du moteur.

Placez la grille arrête sur le boîtier du moteur en positionnant la poignée de la grille arrête vers le haut.

Insérez l'écrou de verrouillage et vissez-le dans le sens des aiguilles d'une montre pour fixer la grille arrête.

Assemblage de la pale du ventilateur

Faites glisser la pale sur axe d'entrainment du moteur en veillant à complètement insérer l'arbre du moteur dans la rainure de la pale.

Vissez l'écrou de maintien en le tournant dans le sens contraire des aiguilles d'une montre pour fixer la pale sur l'arbre du moteur.

Assemblage de la grille avant

Dévissez la petite vis et l'écrou de fixation de la grille avant.

Alignez les trou des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

FONCTIONNEMENT

1. Placez le ventilateur sur une surface plane et stable.
2. Branchez le ventilateur à une prise électrique murale.
3. Appuyez sur l'un des boutons de la vitesse 1, 2 ou 3 pour selectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, appuyez sur le bouton « 0 ». 0 = Arrêt 1 = Vitesse lente 2 = Vitesse moyenne 3 = Vitesse rapide
4. Pour que le ventilateur oscille létralement, appuyez sur la commande d'oscillation située en haut du boîtier du moteur. Pour arrêté les oscillations du ventilateur, relevez la commande d'oscillation.
5. Réglage de l'inclinaison
   Le flux d'air peut être orienté vers le haut ou le bas en maintenant la base et en poussant les grilles vers le haut ou le bas.

NETTOYAGE ET ENTRETIEN

1. Débranche le ventilateur de la prise électrique avant de le nettoyer.
2. Une fois le ventilateur assemblé, il est interdit de démonter ses grilles.
3. Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide.

FR

REMARQUES :

Le ventilateur ne doit pas etre immergedans de I'eau ni dans tout autre liquide.
N'utilisez pas de produit chimique agressif ou abrasif pour nettoyer l'appareil, can cela risquerait d'endommager ses surfaces.

SPECIFICATIONS

Caracteristiques nominales:220-240V\~50Hz 45W

Taux maximal de flux d'air (F): 77,73 m³/min

Valeur de service (SV): 2,03 (m^3 /min) / W

Niveau de puissance acoustique mesure (LWA): 55,98 dB(A)

Vitesse maximale du souffleur (c): 2,29 mètres/sec

Norme de mesure de la valeur du service: IEC 60879:1986 (corr.1992)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
