Type de produit	Moniteur LCD 17 pouces
Résolution	1280 x 1024 pixels
Temps de réponse	8 ms
Contraste	500:1
Luminosité	250 cd/m²
Angles de vision	160° horizontal / 140° vertical
Connectivité	VGA, DVI
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions approximatives	375 x 420 x 200 mm
Poids	5,5 kg
Fonctions principales	Ajustement de la luminosité, réglage de la couleur
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, vérifier auprès du fabricant
Normes de sécurité	CE, FCC, UL
Garantie	2 ans

FOIRE AUX QUESTIONS - FP72E/T721 BENQ

Pourquoi mon écran BENQ FP72E/T721 ne s'allume-t-il pas ?

Vérifiez que l'écran est correctement branché sur une prise de courant fonctionnelle et que le câble d'alimentation est en bon état. Assurez-vous également que l'ordinateur est allumé.

Comment ajuster la luminosité de mon écran BENQ FP72E/T721 ?

Utilisez les boutons de commande situés sur le panneau avant de l'écran pour accéder au menu OSD (On-Screen Display) et naviguez jusqu'à l'option de luminosité pour l'ajuster.

Que faire si l'image de mon écran est floue ?

Vérifiez que la résolution de votre ordinateur est réglée sur la résolution native de l'écran, qui est de 1280 x 1024 pixels. Vous pouvez également essayer de débrancher et de rebrancher le câble vidéo.

Comment résoudre un problème de scintillement de l'écran ?

Assurez-vous que le câble VGA ou DVI est correctement connecté aux deux extrémités. Vérifiez également les paramètres de fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Mon écran a des pixels morts, que dois-je faire ?

Les pixels morts peuvent parfois être dus à des problèmes matériels. Vous pouvez essayer de stimuler doucement la zone concernée, mais si le problème persiste, contactez le service client de BENQ ou vérifiez si votre garantie couvre les pixels morts.

Comment réinitialiser les paramètres d'usine de mon écran BENQ FP72E/T721 ?

Accédez au menu OSD, sélectionnez 'Réglages', puis choisissez l'option 'Réinitialiser les paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

Que faire si l'écran ne détecte pas le signal de l'ordinateur ?

Vérifiez que l'écran est bien sélectionné sur la bonne source d'entrée (VGA ou DVI). Assurez-vous également que le câble vidéo est en bon état et correctement connecté aux deux appareils.

Comment nettoyer correctement mon écran BENQ FP72E/T721 ?

Utilisez un chiffon en microfibre légèrement humide pour essuyer l'écran. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'alcool.

MODE D'EMPLOI FP72E/T721 BENQ

Copyright © 2006 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se reserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévite de votre moniteur

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez.
  votrecapement prs d'une prise electrique facilement accessible.
• Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous âtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniter avant de le nettoyer. Nettoyez la surface du moniter LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduizez:aún objet,ne renversez:aún liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposéitz—notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

i Sommaire

Pour commencer 5
Présentation du moniteur 7
Vue avant. 7
Vue arriere. 7

Installation matérielle du moniteur 8

Comment séparer la base du support 11
Utilisation du kit de montage du moniteur 12

Tirer pleinement profit de votre monitreur BenQ 14

Installation du moniteur sur un nouvel ordinateur 15
Mise à niveau du moniteur sur un ordinateur existant 16
Comment lancer l'Assistant Mise à jour de pilote de péripérisque de Windows. 17
Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows. 18

Commentajuster la résolution de I'ecran 20

Sous Windows, you pouze modifier la résolution de l'image comme suit : 20

Commentajusterle taux derafraichissementde l'écran 21

Sous Windows, you pouvez modifier le taux de rafraîchissement comme suit : 21

Optimisation del'image 22

Commentajustervotremoniteur 23

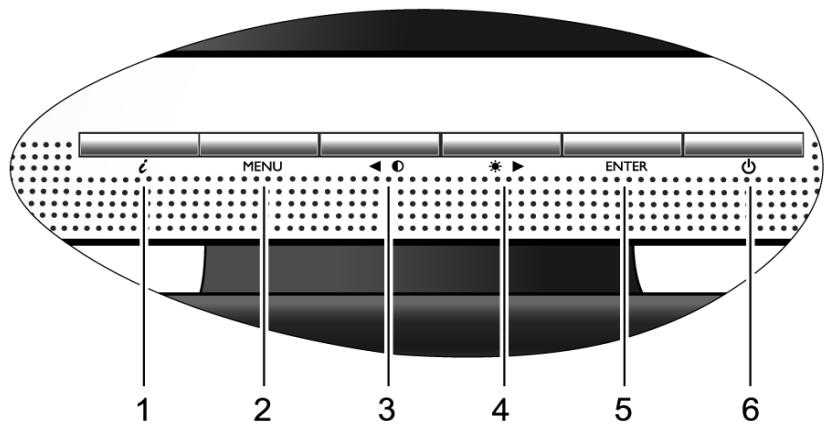

Le panneau de commande 23

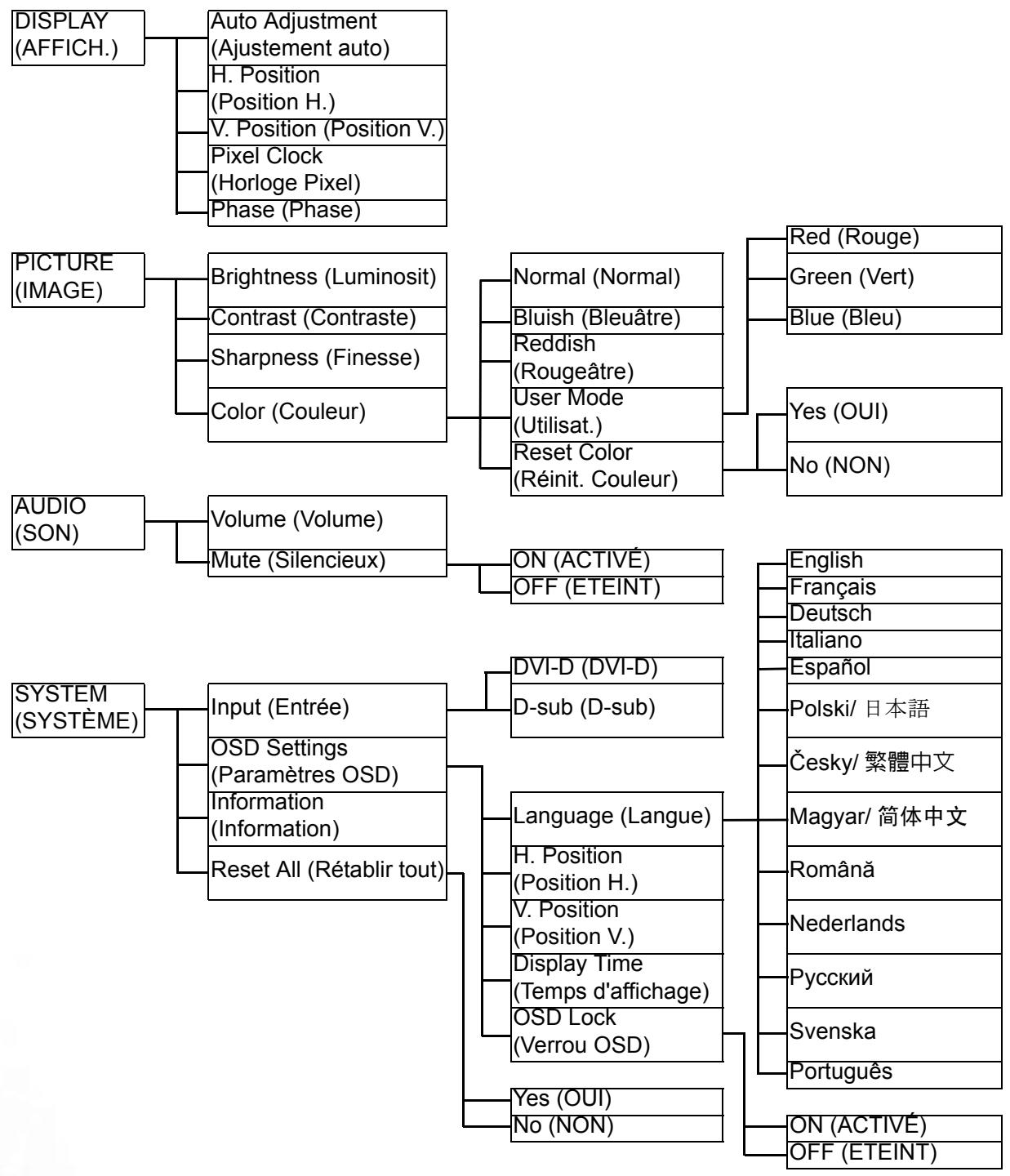

Structure du menu OSD. 24
Mode touche spéciale 25

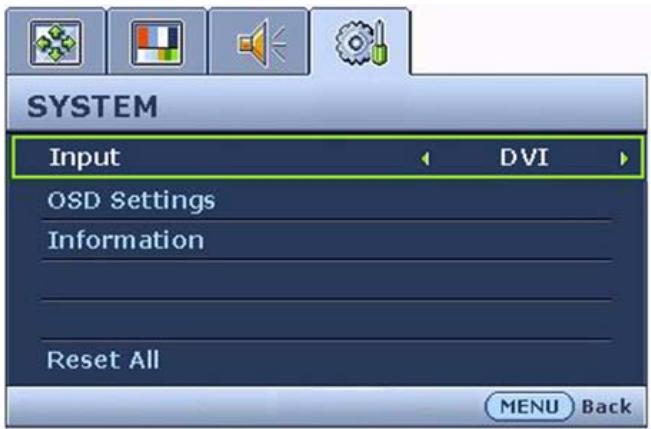

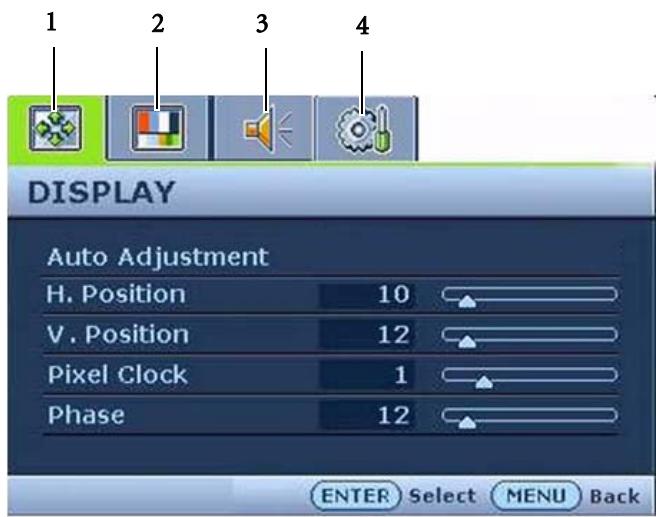

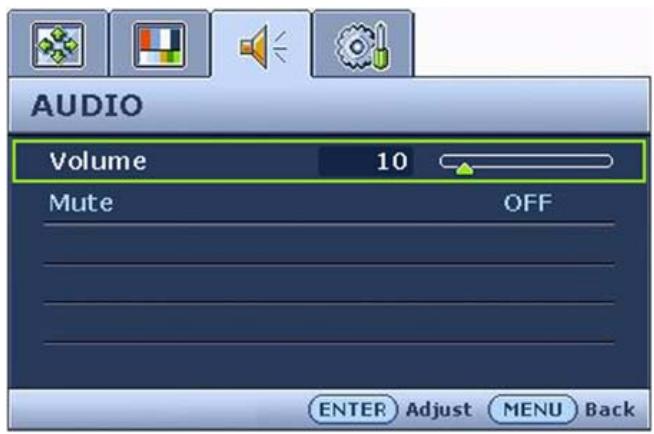

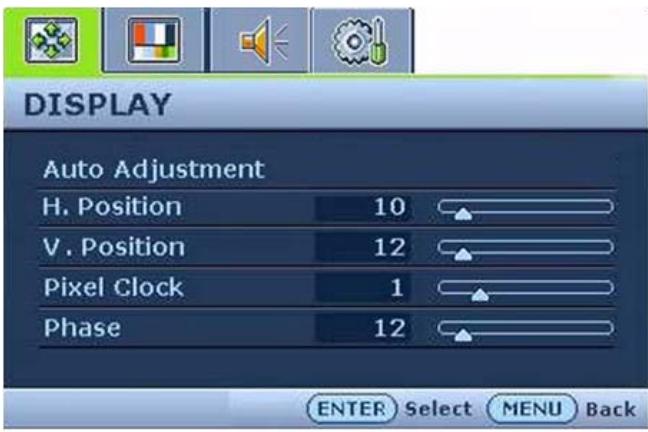

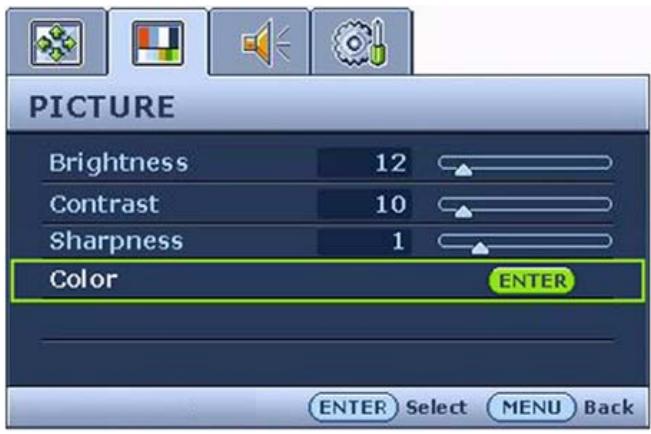

Mode du menu principal. 26

Dépannage 34

Foire aux questions (FAQ) 34
Pour plus d'aide 35

Synchronisations du PC prises en charge 36

Specifications 37

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achété votre moniteur.

Moniteur à cristaux liquides BenQ
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation
Câble d'interface D-sub
Câble des signaux: DVI-D (en option)

Câble audio

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formée est ideale pour la protection du moniteur pendant le transport.

Présentation du moniteur

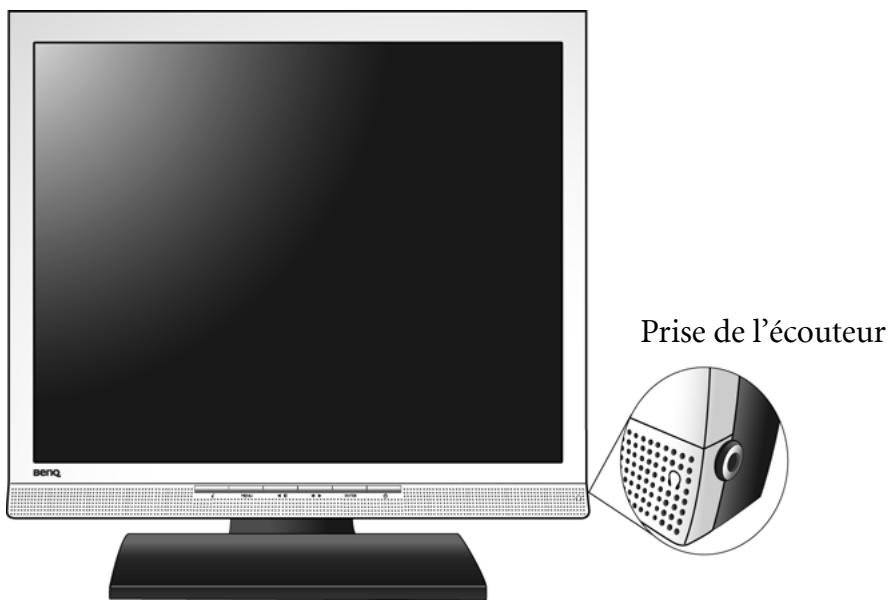

Vue avant

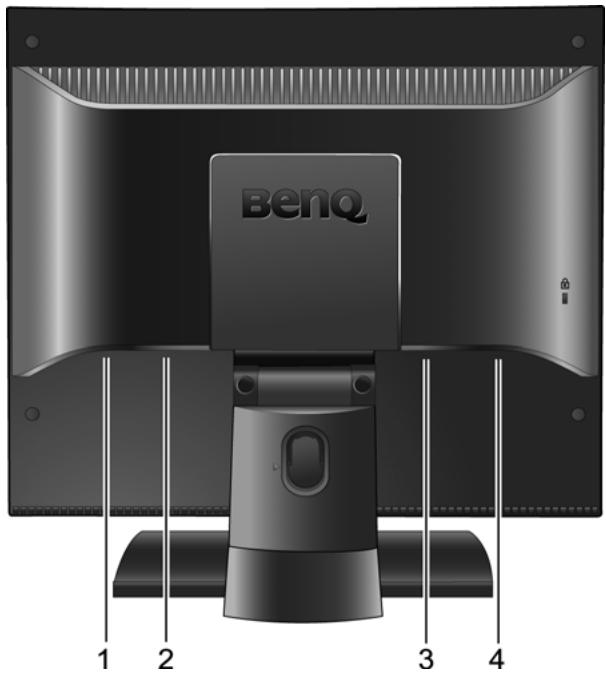

Vue arrière

1. Prise pour cable audio
2. Prise jack d'alimentation en courant alternatif
3. Prise d'entrée DVI-D
4. Prise d'entrée sous-D

3 Installation matérielle du moniteur

Si l'ordinateur est sous tension, vous devez lemettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y'être invité.

1. Fixez la base du moniteur.

Veuillez procédér avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un object tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

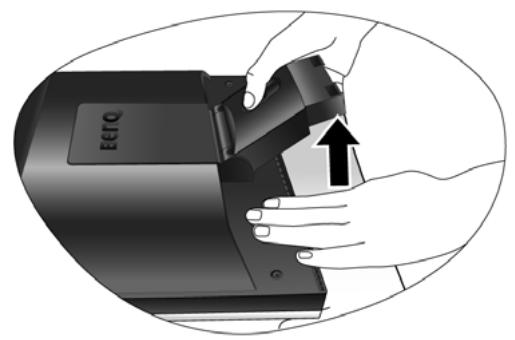

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l'emboîture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, returnez-le et placez le croit sur son support sur une surface plane et eigale.

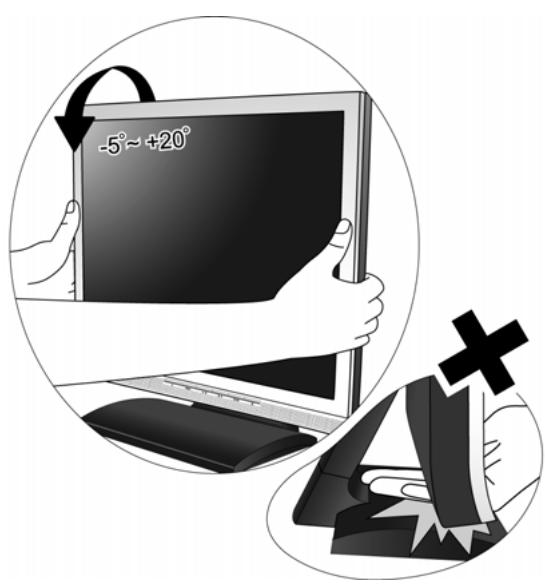

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

1. Connectez le cable video de l'ordinateur.

Connectez le cable video de l'ordinateur. N'utilise pas à la fois le cable DVI-D et le cable D-Sub sur le même ordinateur. Le seul cas dans lequel les deux cables peuvent être utilisé est s'ils sont connectés à deux ordinateurs différents avec les systèmes video appropriés.

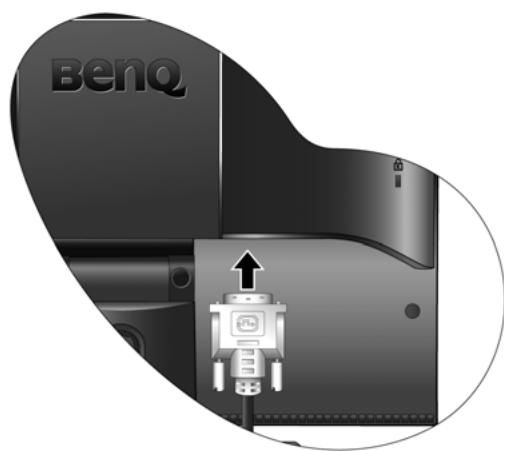

Connectez une extrémité du cable DVI-D à la prise DVI-D du moniteur et l'autre extrémité du port DVI-D sur votre ordinateur. (en option)

Le format DVI-D est utilisé pour la connexion numérique directe entre la source video et les moniteurs LCD ou les projecteurs numériques. Les signaux video numérique produit une image de qualité supérieur aux signaux video analogiques.

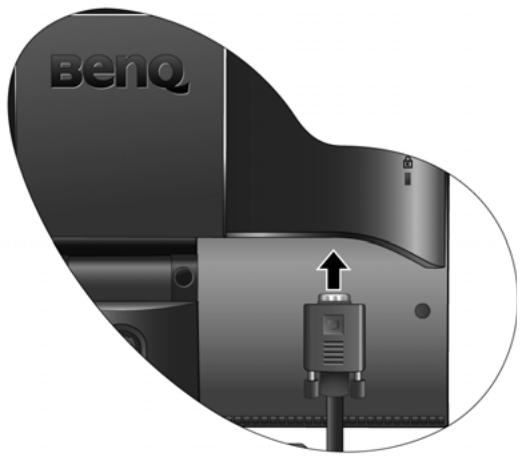

Connectez la prise du cable sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du cable sous-D (à l'extrémité avec filtre ferrite) à la prise video sous-D de l'ordinateur.

Serrez toutes les vis à serrer à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

1. Connexion du cable audio.

Connectez le cable audio entre la prise sur l'arrière du moniteur et la prise audio de votre ordinateur.

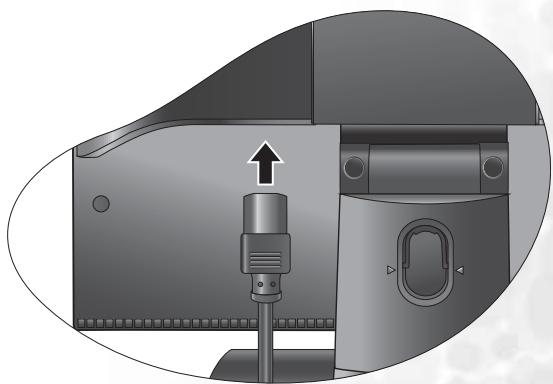

1. Connectez le cable d'alimentation au monitreur.

Branchez une extrémité du cordon d'alimentation dans la prise marquee « POWER IN » sur l'arrête du moniteur.
Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

Soit
Ou

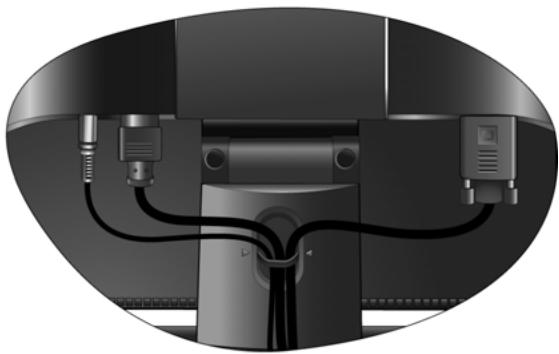

1. Faites passer les câbles par le support libre.

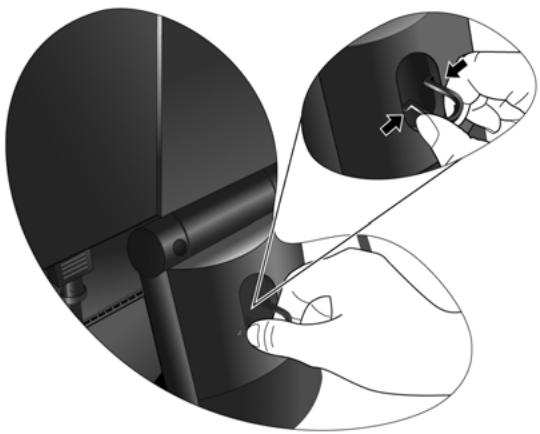

Libéréz le clip de maintain des cables en appuyant sur le clip vers l'intérieur comme illustré. Positionnez les cables ensemble et réinsérez le clip sur eux pourmaintenir les cables soignement en place derrière le support du moniteur.

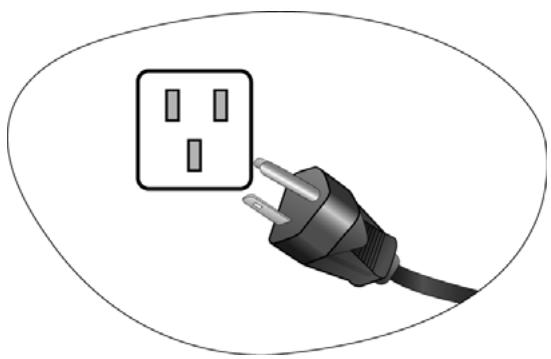

1. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

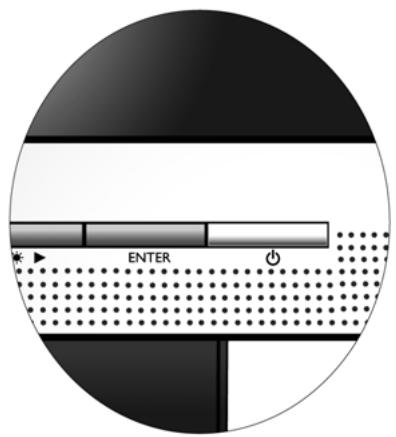

Mettez le moniteur sous tension en appuyant sur le bouton d'alimentation sur l'avant du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du monitér.

Comment séparer la base du support

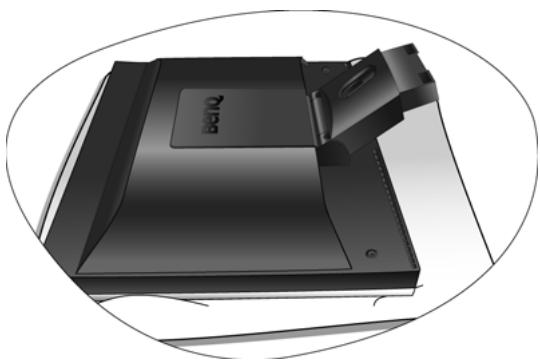

1. Préparez le moniteur et la zone.

Mettez le moniter hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniter.

Veuillez procédér avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un object tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

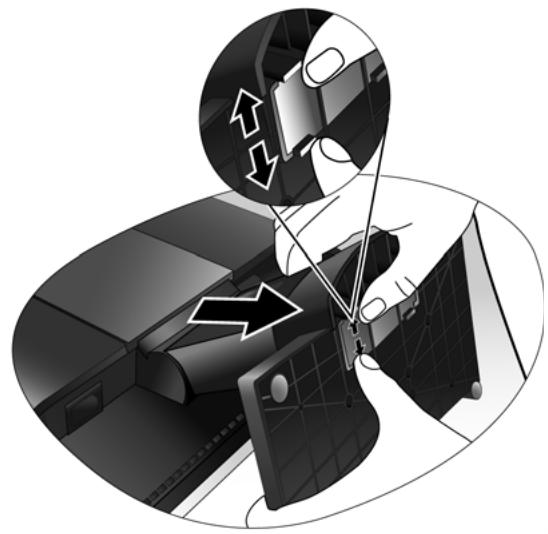

1. Libérez le clip de verrouillage sur un côté de la base du support tout en tirant sur le bord de la base à l'opposé du bras du support.

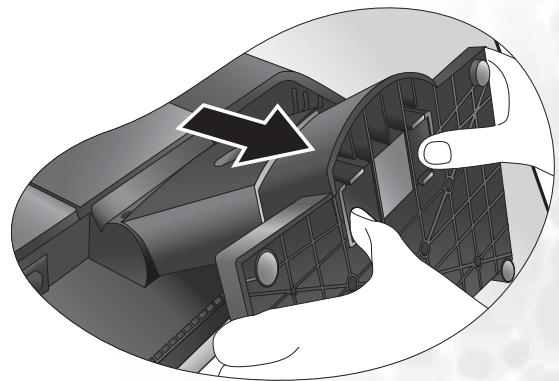

2. Libérez l'autre clip de verrouillage pour détacher la base du support du bras du support du moniteur.

Utilisation du kit de montage du moniteur

L'arrête de votre moniteur LCD a une monture standard VESA avec une forme de 100mm , permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions

Montez votre moniteur et son kit de montage sur un mur plat.
Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
- Mettez le moniteur hors tension et l'alimentation avant de déconnecter les cables du moniteur LCD.

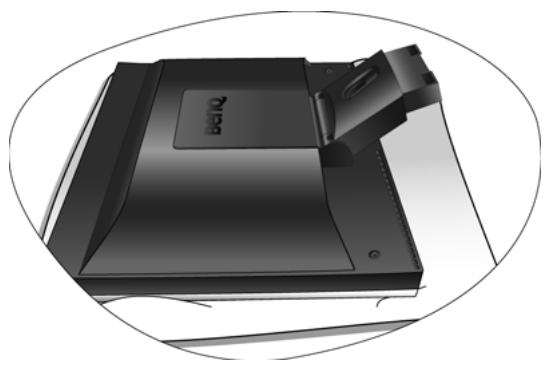

1. Retirez la base du moniteur.

Placez la surface de l'écran sur une surface propre et matelassée. Détache la base du moniteur comme indiqué dans "Comment séparer la base du support."

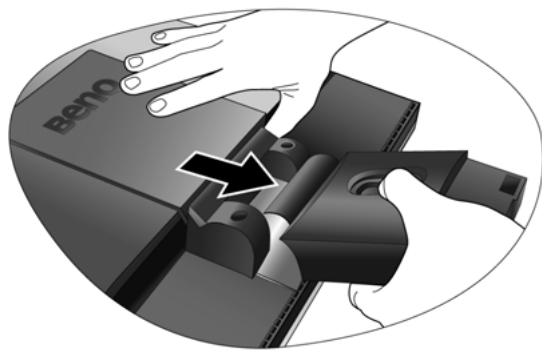

1. Retirez le support du moniteur.

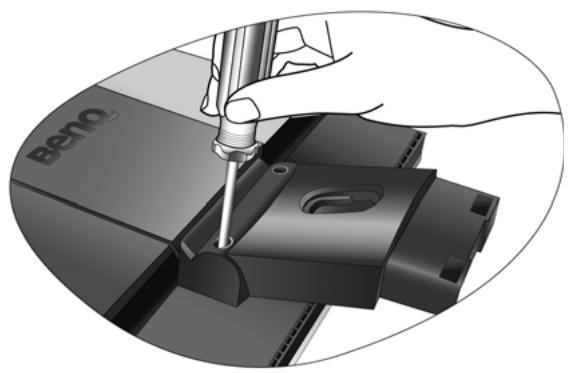

Utilisez un tournevis cruciforme pour-retirer les vis qui fixent le support au moniteur.

L'utilisation d'un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis.

Puis tirez le support du moniteur en arrêté à l'opposé du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit s ur pour une utilisation ulterieure.

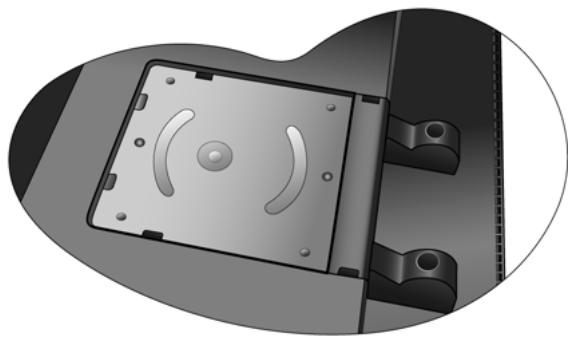

1. Retirez le couvercle arrête.

Faite glisser le couvercle arrêté vers vous pour le prisoner. La plaque des vis à l'arrêté du moniteur peut être révélée.

1. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l'installation.

Tirer pleinement profit de votre monitreur BenQ

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement leLogiciel pilote personnalisé du monitreur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez leLogiciel sur un nouvel ordinateur (sansLogiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec unLogiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de selectionner un modele de moniteur.À ce moment,cliniez sur le bouton Disque fourni,inserez le CD-ROM du moniteur LCD BenQ et selectionnee le modele de moniteur approprié.Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivant.Voir:

• « Installation du moniteur sur un nouvel ordinateur » à la page 15
• « Mise à niveau du moniteur sur un ordinateur existant » à la page 16

Si un nom d'utilisateur et un mot de passer sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramétres de strategie du réseau peuvent vous empêcher dinstaller le logiciel sur votre ordinateur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y'être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.

1. Suivez les instructions de la section 3 : Installation matérielle du moniteur.
   Lorsque Windows (2000 ou plus récent) démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de péripérisque matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
5. Vérifiez pour confirmer que l'assistant a sélectionné le nom approprié de votre monitateur : « BenQ FP72E » et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure en détaill pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellment compatible (et recommendé seulement) pour les systèmes d'exploitation Windows 2000 et Windows XP. Il est possible qu'il fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ces pilotes sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Comment lancer l'Assistant Mise à jour de pilote de péripérisque de Windows.

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton croit sur le bureau et selectionnez Propriétés dans le menu auto.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Le menu de différentes versions de Windows ont de Panneau de configuration est dans différents endroits.

Dans les versions Windows 2000, le Panneau de configuration estitué au-dessous de l'élement de menu Paramètres. Cliquez sur Demarrer | Paramètres | Panneau de configuration | Affichage.

Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'élement de menu principal Demarrer. Les options de menu affichées dépendent du type de vue selectionné pour votre système.

• Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancée de l'affichage s'affiche.

1. Dans Windows 2000 et XP, cliquez sur l'onglet Moniteur et sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

1. Dans Windows 2000 et XP, cliquez sur l'onglet Pilote et sur le bouton Mettre a jour le pilote.

L'Assistant Mise à jour de pilote de péripérisque s'affiche.

Voir Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows.

Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows.

1. Chargez le CD-ROM du moniteur LCD BenQ fourni avec votre moniteur.
   Insérez le CD-ROM dans un lecteur CD de l'ordinateur auquel le moniteur est connecté.
   La page de selection de la langue du manuel d'utilisation s'affiche dans votre navigateur Web.
   Vous pouvez selectionner une langue et afficher la version en ligne de ce manuel dans la fenêtre suivante.
   Vous pouvez alors l'imprimer pour referencia si vous souhaitez travailler hors connexion. Quand vous étés prét, cliquez pour Annuler le navigateur, car il n'est pas nécessaire pour l'Assistant Mise à jour de pilote de péripérisque de Windows.
2. Lancez l'Assistant Mise à jour de pilote de péripérique de Windows et cliquez sur Suivant. Voir Comment lancer l'Assistant Mise à jour de pilote de péripérique de Windows sur la page précédente.
3. Sélectionnez la case à cocher Afficher une liste de pilotes connus ... et cliquez sur Suivant.
4. Cliquez sur le bouton Disque fourni. La fenetre Installer a partir du disque s'affiche.
5. Cliquez sur le bouton Parcourir et naviguez jusqu'au CD-ROM du moniteur LCD BenQ. C'est le CD charged à l'étape 1 ci-dessus. Le lecteur de CD aura une dette de lecteur désigné par Windows ( comme D: ou E: ou E: ). Sélectionnez la dette du lecteur correspondant au lecteur dans lequel vous avez mis le CD.
6. Double-cliquez sur le dossier marqué « Driver ». Le contenu du dossier « Driver » sera affché.
7. Cliquez sur le bouton Ouvrir. Ceci vous renvoie à la fenêtre Installer à partir du disque dans laquelle est entrée l'adresse du dossier « Driver » du CD du moniteur LCD BenQ dans le champ « Copier les fichiers du fabricant à partir de : » Le champ contienda quelques chose du type « D:\Driver», « E:\Driver » ou « F:\Driver »
8. Cliquez sur le bouton OK. Ceci vous returne à l'Assistant Mise à jour de pilote de périphérique.
9. Sélectionnez (un seul cliç) le fichier appelé BenQ FP72E et cliquez sur le bouton Suivant.
10. Cliquez sur Suivant. Ceci copie les fichiers de pilote de moniteur appropriés sur votre ordinateur.

11. Cliquez sur Terminer. Sous Windows 2000 et XP, ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur, maintenant appelée Propriétés de BenQ FP72E.

12. Sous Windows 2000 ou XP, cliquez sur Fermer.

Ceci ferme la fenêtre Propriétés de BenQ FP72E et vous retourne à la fenêtre Propriétés avancée de l'affichage.

Au cas où vous souhaiteriez le faire, vous pouvez ici modifier le taux de rafraîchissement de l'écran et d'autres propriétés du moniteur pour correspondre à vos besoin. Voir Comment ajuster le taux de rafraîchissement de l'écran pour des détails.

1. Sous Windows 2000 ou XP, cliquez sur OK.

Ceci ferme la fenêtre Propriétés avancée de l'affichage et vous retourne à la fenêtre Propriétés de l'affichage.

Au cas où vous souhaiteriez le faire, vous pouvez ici modifier la résolution de l'écran (zone et couleur). Voir Comment ajuster la résolution de l'écran pour des détails.

1. Cliquez sur OK.

Ceci ferme la fenêtre Propriétés de l'affichage et si vous avez apporté des modifications à la résolution de l'écran, Windows 2000 et XP vous invite à confirmer pour effectuer les modifications et à confirmer de nouveau pour accepter les modifications. Cliquez sur OK et sur Oui respectivement.

Comment ajuster la résolution de l'écran

Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. La meilleure image possible pour votre FP72E/T721 est obtenue avec une résolution de 1280x1024. Ceci est appelé la « résolution native » ou résolution maximale, c'est à dire l'image la plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les frontières de pixels peut se produit avec la résolution interpolée selon le type de l'image et sa résolution d'origine.

Pour tirer le parti de la technologie LCD, il est préférible de seLECTIONner le paramètre de la résolution native à 1280x1024.

1. Ouvrez les Propriétés d'affichage et Sélectionnéz l'onglet Paramètres.
   Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en seLECTIONnant Propriétés dans le menu auto.
2. Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran.
   Selectionner une résolution de 1280 × 1024 , puis cliquez sur Appliquer.
3. Cliquez sur OK puis sur Oui.
4. Fermez la fenêtre Propriétés d'affichage.

Comment ajuster le taux de rafraîchissement de l'écran

Il n'est pas nécessaire deCHOISIR le taux de rafraichissement le plus elevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les Seedleurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. La section des specifications de ce manuel d'utilisation contient un tableau avec les modes d'usine: Synchronisations du PC prises en charge

Vous pouvezCHOISIR 60,70 et 75 Hertz,(mais pas 72Hz) pour la résolution native de 1280x1024.

Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :

1. Double-cliquez sur l'icone Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d'affichage, Sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
3. Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à un des modes d'usines applicables listed dans le tableau des specifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenetre Propriétés d'affichage.

Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction « ikey ». Appuyez sur la touche « ikey » pour optimiser l'image actuellément affichée à l'écran.

Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche « i key » et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur (1280x1024) lorsque vous utilisez la fonction « i key »

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aidier dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Executeur le programme de test auto.exe depuis le CD-ROM. C'est la(Meilleure maniere d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executez auto.exe., un motif de test sort.
2. Appuyez le bouton « ikey » sur le moniteur.
3. Appuyez sur « MENU » sur le panneau de commande pour acceder à l'OSD.
4. Utilisez les touches ou pour selectionner « DISPLAY » (AFFICH.) et appuyez la touche « ENTRÉE » pour acceder au menu.
5. S'il y a du bruit vertical observé ( comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche « ou » pour sélectionner « Pixel Clock » (Horloge pixel) et appuyez sur la touche « ENTRÉE ». Appuyez maintainant sur la touche « ou » pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche « ou « pour sélectionner « Phase » et appuyez sur la touche « ENTRÉE ». Appuyez maintainant sur « ou « pour ajuster le moniteur jusqu'à la disparition du bruit.

Comment ajuster votre monitreur

Le panneau de commande

1. « ikey »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
2. Touche « MENU »: Active le menu principal de l'OSD et returne au menu précédent ou quitter l'OSD.
3. Touche gauche: réglage vers la gauche et diminution de la valeur d'un paramètre. La touche gauche est une touche de raccourci pour le réglage du contraste.
4. Touche droite : réglage vers la croite et augmentation de la valeur d'un paramètre. La touche droite est une touche de raccourci pour le réglage de la luminosité.
5. Touche « ENTER » (ENTRÉE): Accède aux sous-menus et sélectionne les éléments.
6. « Power » (Tension): cette touche permet demettre en marche ou d'arrête le moniteur.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affché. L'affichage des touches spéciales disparaître après quelques secondes sans activités de la touche. Voir « Mode touche spéciale » à la page 25.

Structure du menu OSD

Mode touche spéciale

Les touches du moniteur seront de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

Touchespeciale deluminosité

Appuyez la touche pour afficher l'indicateur Brightness (Luminosit). Puis appuyez la touche pour augmenter ou la touche pour diminuer la luminosité de l'écran, puis appuyez la touche MENU pour quitter.

Touchec speciale de contraste

Appuyez la touche pour afficher l'indicateur Contrast (Contraste). Puis appuyez la touche pour augmenter ou la touche pour diminuer le contraste de l'écran, puis appuyez la touche MENU pour quitter.

Touchespeciale de Volume

Appuyez la touche ENTER (ENTRÉE) pour accéder à l'indicateur Volume. Puis appuyez la touche pour augmenter ou la touche pour diminuer le volume, puis appuyez la touche MENU pour quitter.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

Il y a quatre menus principaux de l'OSD :

Utilisez les touches (gauche) ou (droite) pourmettre un element du menu en surbrillance et appuyez la touche ENTER (ENTREE) pour afficher les parametes de I'element du menu.

Le menu a 14 langues différentes, voir « Language (Langue) » à la page 32 au-dessous de « OSD Settings » (Paramètres OSD) pour plus de détails.

Pour plus d'informations sur chaque menu, veuilles consulter les pages suivantes:

• « Menu DISPLAY (AFFICH.) » à la page 27
• « Menu PICTURE (IMAGE) » à la page 29
• « Menu AUDIO (SON) » à la page 31
• « Menu SYSTEM (SYSTÉME) » à la page 32

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Auto Adjustment (Ajustement auto)	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « ikey » est la « touche spéciale » pour cette fonction.	Appuyez la touche ENTER (ENTRÈE) pour séléctionner cette option et effectuer l'ajustement.
	Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « ikey » et la fonction d'ajustement auto seront désactivées.
H. Position (Position H.)	Ajuste la position horizontal de l'image sur l'écran.	Appuyez les touches ↓ ou ▷ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position verticale de l'image sur l'écran.		0 à 100
Pixel Clock (Horloge Pixel)	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 22		0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 22		0 à 63

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE (IMAGE), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Brightness (Luminosité)	Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ◆ pour augmenter la luminosité et appuyez la touche ◆ pour diminuer la luminosité.	0 à 100
Contrast (Contraste)	Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ◆ pour augmenter le contraste et appuyez la touche ◆ pour diminuer le contraste.	0 à 100
Sharpness (Finesse)	Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ◆ pour améliorer la netteté de l'image et appuyez la touche ◆ pour avoir un effet doux à l'image.	1 à 5
Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur).
Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches « ou » pour sélectionner cette option.
Bluish (Bleuâtre)	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Reddish (Rougeâtre)	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
User Mode (Utilisat.)	Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. Le réglage de départ par défaut est 50. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches « ou » et la touche ENTER (ENTRÉE) pour sélectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches « ou » pour ajuster les couleurs.	• Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100
Reset Color (Réinit. Couleur)	Réinitialise les réglages de couleur personalisés User Mode (Utilisat.) aux valeurs par défaut de l'usine.	Appuyez les touches « ou » pour ajuster la valeur.	• Yes (OUI) • No (NON)

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner AUDIO (Son), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément	Fonction	Fonctionnement	Plage
Volume	Ajuste le niveau du volume.	Appuyez la touche ◆ pour augmenter le volume et appuyez la touche ◆ pour diminuer le volume.	0 à 100
Mute (Silencieux)	Désactive l'entrée audio.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• ON (ACTIVÉ) • OFF (ETEINT)

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner SYSTEM (SYSTEME), puis appuyez la touche ENTER (ENTREE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Input (Entrée)	Sélectionne l'entrée D-sub (analogue) ou DVI (numérique). Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.	Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	• DVI • D-sub
OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÈE) pour accéder au menu OSD Settings (Paramètres OSD).
Language (Langue)	Définit la langue du menu OSD.	Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Espanol • Polski/ 日本語 • Česky/ 繁體中文 • Magyar/ 简体中文 • Srpskohrvatski (jezik) • Română • Nederlands • P核酸检测 • Svenska • Português
H. Position (Position H.)	Ajuste la position horizontal du menu OSD.	Appuyez les touches ↓ ou ▷ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position verticale du menu OSD.		0 à 100
Display Time (Temps d'affichage)	Ajuste le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
OSD Lock (Verrou OSD)	Évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera déactivé.	Appuyez les touches ↓ ou ▷ pour ajuster la valeur.	• ON (ACTIVÉ) • OFF (ETEINT)
		Pour déverrouiller les commandes OSD lorsque l'OSD est régisé sur verrouillé, appuyez et maintenez le bouton « MENU » pendant 15 secondes pour accéder à l'option « OSD Lock » (Verrou OSD).
Appuyez MENU pour quitter le menu OSD Settings (Paramètres OSD).
Information	Affiche les réglages actuels des propriétés de l'écran.	Appuyez la touche ENTER (ENTREE) pour séléctionner cette option.
Reset All (Rétablir tout)	Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ↓ ou ▷ pour ajuster la valeur.	• Yes (OUI) • No (NON)

9Dépannage

Foire aux questions (FAQ)

⑦ L'image est floue :

Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 20 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Utilisez-vous un cable d'extension VGA?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Comment ajuster le taux de rafraîchissement de l'écran » à la page 21. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse partager un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

L'imag n'est-elle floue qu'a une résolution inférieure à la résolution native (maximale)?

Reportez-vous à la section « Comment ajuster la résolution de l'écran » à la page 20. Sélectionnez la résolution native.

⑦ Des erreurs de pixels sont visibles :
Certsaints pixels sont tousjours noirs, un ou plusieurs pixels sont tousjours blancs, un ou plusieurs pixels sont tousjours rouges, verts, bleus ou d'une autre couleur.

Nettoyez l'écran LCD.
- Mettez sous tension puis hors tension.
- Il s'agit de pixels qui restent allumés ou étèints en permanence, c'est un défaut naturel se produitant dans la technologie LCD.

⑦ Les couleurs de l'image ne sont pas correctes.
L'image présente une teinte jaunâtre, bleutée ou rosée.

Selectionnez MENU > PICTURE (IMAGE) > Color (Couleur) > Reset Color (Réinit. Couleur), puis désissez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.

Aucune image n'est visible :
Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section « Synchronisations du PC prises en charge » à la page 36.

⑦ Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.

⑦ Le témoin de l'écran est-il éteint?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

⑦ L'image est déformée, clignote ou scintille :
Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 20 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
⑦ L'imagestédéplacée dansunedirectiondeterminede:
Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 20 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail]

10 Synchronisations du PC prises en charge

Données en entrée
Résolution	Fréquence horizontalé (KHz)	Fréquence verticalé (Hz)	Fréquence d'horloge des pixels (MHz)	Commentaire
640x350	31.47(P)	70.08(N)	25.17	DOS
720x400	31.47(N)	70.08(P)	28.32	DOS
640x480	31.47(N)	60.00(N)	25.18	DOS
640x480	35.00(N)	67.00(N)	30.24	Macintosh
640x480	37.86(N)	72.80(N)	31.50	VESA
640x480	37.50(N)	75.00(N)	31.50	VESA
800x600	35.16(P)	56.25(P)	36.00	VESA
800x600	37.88(P)	60.32(P)	40.00	VESA
800x600	48.08(P)	72.19(P)	50.00	VESA
800x600	46.87(P)	75.00(P)	49.50	VESA
832x624	49.72(N)	74.55(N)	57.29	Macintosh
1024x768	48.36(N)	60.00(N)	65.00	VESA
1024x768	56.48(N)	70.10(N)	75.00	VESA
1024x768	60.02(P)	75.00(P)	78.75	VESA
1152x864	67.50(P)	75.00(P)	108.00	VESA
1152x870	68.68(N)	75.06(N)	100.00	Macintosh
1152x900	61.80(N)	66.00(N)	94.50	SUN 66
1152x900	71.81(N)	76.14(N)	108.00	SUN
1280x1024	64.00(P)	60.00(P)	108.00	VESA
1280x1024	75.83(N)	71.53(N)	128.00	IBMI
1280x1024	80.00(P)	75.00(P)	135.00	VESA
1280x1024	81.18(N)	76.16(N)	135.09	SPARC2

• Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas adress. Pour obtenir une image optimale, il est conseilé de selectionner un mode figurant au tableau.
• Vous dispose de 22 modes compatibles avec Windows.
• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « DISPLAY (AFFICH.) ».
• Si vous éteignez le moniteur, des lignes d'interfERENCE peuvent apparaître sur l'écran. Ceci est tout à fait normal.
• Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

Modèle	FP72E/T721
Type d'écran	17 pouces, actif, TFT
Diagonale visible	432 mm
Résolution native (maximale)	1280 x 1024
Couleurs	16,2 millions
Contraste / luminosité	500:1 / 300 cd/m2
Délai de réponse	8 ms
Angle de vision (gauche/droite, haut/bas)	140, 130 (Rapport de contraste =10)
	160, 160 (Rapport de contraste =5)
Fréquence de ligne	Monitour multifréquences de 31 - 81 kHz
Fréquence d'image	56 - 76 Hz modes dans cette plage de valeurs
Diagnostiques de l'image	Numérique, technologie OSD, fonction « i key » (fonction de réglage automatique de l'image)
Contrôles	bouton de mise sous tension, 5 boutons, touche « i key »
Fonctions	Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs, OSD multilingue, position de l'OSD, sélection de l'entrée
Gestion de l'énergie	VESA DPMS, EPA
Max. consommation d'énergie	45 Watts
Consommation électrique en veille	< 1 Watt
	This product comply with ENERGY STAR® Program Requirements Computer Monitors. Version 4.0
Signal d'entrée
PC	RVB analogue 0,7 Vpp/75 Ohm positif Numérique : DVI-D (en option)
Haut-parleur	1 W x 2
Synchronisation	TTL séparé, TTL composite Câble mini D-sub 15 broches
Température (fonctionnement)	0° C - 40° C
Humidité ambiente (fonctionnement)	10 % - 90 %
Certifications	TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CSA, CCC, eK, MIC
Tension en fonctionnement	Alimentation électrique à commutation automatique, 90 - 264 V, 47 - 63 Hz
Dimensions (H x L x P)	369 x 371,6 x 151,3 mm
Poids	3,9 kg
