Type d'appareil	Cave à vin
Fonctionnement	Vieillissement avec circuits froid et chaud
Plage de température idéale	12 °C à 14 °C
Température ambiante de fonctionnement	5 °C à 28 °C
Matériau de l'enceinte	Acier "skin plast" avec isolation mousse polyuréthane
Épaisseur des parois	60 mm
Densité de l'isolation	45 g/l
Sonde de régulation	Électronique
Joint de porte	Amovible
Clayettes	Coulissantes et fixes
Roulette de transport	À l'arrière
Pieds vérins	Discrets à l'avant
Serrure	Sécurité anti-pont thermique
Circuit chaud	Automatique avec protection cera-paper
Aération	Permanente haute et basse
Alimentation électrique	220 volts, 50 périodes (198-242 volts)
Consommation électrique	15 A (prise de terre efficace recommandée)
Installation recommandée	Éloignée des sources de chaleur et humidité, circulation d'air autour

FOIRE AUX QUESTIONS - AMPHORA PVR LIEDE WINCAVE

Comment configurer le WINCAVE AMPHORA PVR LIEDE pour la première fois ?

Pour configurer le WINCAVE AMPHORA PVR LIEDE, branchez l'appareil, allumez-le et suivez les instructions à l'écran pour sélectionner votre langue et votre connexion réseau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise si nécessaire.

Comment résoudre un problème de connexion à Internet ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement. Redémarrez votre routeur puis vérifiez les paramètres de connexion dans le menu de l'appareil.

Pourquoi le son ne fonctionne-t-il pas ?

Vérifiez le volume de l'appareil et assurez-vous qu'il n'est pas en mode silencieux. Contrôlez également les connexions audio si vous utilisez un système externe.

Comment effectuer une mise à jour du logiciel ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si l'appareil ne lit pas certains fichiers vidéo ?

Assurez-vous que le format de fichier est pris en charge par l'appareil. Consultez le manuel d'utilisation pour la liste des formats compatibles.

Comment réinitialiser le WINCAVE AMPHORA PVR LIEDE aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez que vous souhaitez restaurer les paramètres d'usine. Cela effacera toutes vos données.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez la connexion de votre câble HDMI et assurez-vous qu'il est de bonne qualité. Ajustez également les paramètres d'affichage dans le menu de l'appareil.

Comment enregistrer des émissions de télévision ?

Assurez-vous que l'appareil est correctement configuré avec une antenne ou un câble. Utilisez le guide des programmes pour programmer vos enregistrements.

Où trouver le support technique ou le service client ?

Vous pouvez trouver des informations sur le support technique sur le site officiel de WINCAVE ou en consultant le manuel d'utilisation pour les coordonnées du service client.

MODE D'EMPLOI AMPHORA PVR LIEDE WINCAVE

La WINCAVE que vous venez d'acquerir est une cave de VIEILLISSEMENT. Pour cela WINCAVE est équipé d'un circuit FROID et d'un circuit CHAUD.

La température de cave ideale est de 12^ / 14^

Lorsque la température de la cave est supérieure à la consigne froid, le circuit FROID se met en marche. À l'inverse, si la température de la cave est inférieure à la consigne CHAUD, le circuit CHAUD se met en marche AUTOMATIQUEMENT.

Ces deux fonctions permettent d'obtenir la température programmée.

LA TEMPERATURE AMBIANTE DE FONCTIONNEMENT EST DE 5^ A 28^

INSTALLATION

WINCAVE ne doit pas etre placee pres d'une source de chaleur importante, ni dans un endroit trop humide, ni sur un sol souple. Une circulation d'air autour de la cave est necessaire, pour un rendement maximum. Vous devez regler les pieds/verins se trouvant devant, legerement plus haut, afin de faciliter I'evacuation des condensas.

L'équipement électrique est en 220 volts - 50 périodes (tension entre 198 et 242 volts). Il faut prévoir une prise de terre efficace (15 A).

Attention à l'environnement de votre cave!

Evitez la proximé de nombres applicel électroniques (micro ondes, etc.)

Ne branchez aucun autre appeareil sur la prise de la cave.

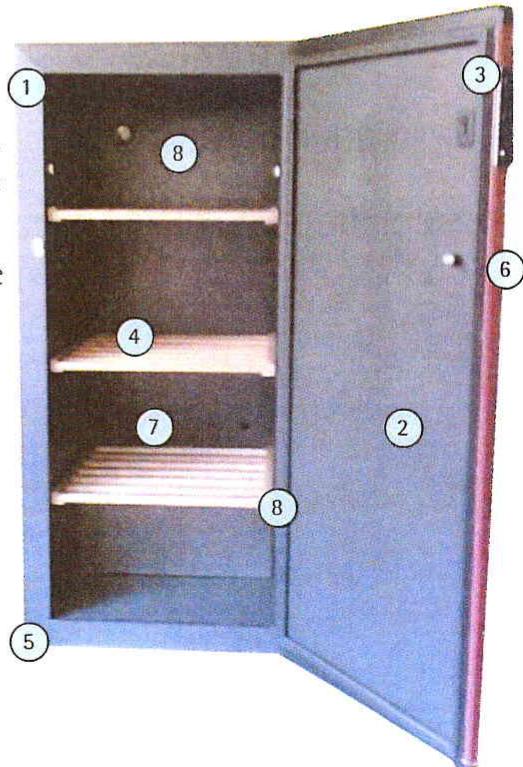

| DESCRIPTION DE LA CAVE |

1 Enceite interne et carrosserie en acier «skin plast» Parois de 60 mm d'épaisseur, isolation mousse de polyurethane sans C.F.C., densité de 45g/l
2 Sonde de la régulation électronique de la température
3 Joint de porte amovible
4 Clayettes (coulissantes et fixes)
5 Roulettes de transport (arrière) et pieds vérin discretés (avant)
6 Serrure sécurité, anti-pont thermique
7 Circuit chaud (fonction hiver automatique) amovible avec protection «cera-paper»
8 Aération permanente haute et basse

| MISE EN SERVICE |

AVERTISSEMENT: Vous doivent attendre 48 heures, après l'installation de votre WINCAVE, pour effectuer la mise en service. Àpres le branchement de la prise, charger votre cave progressivement. En cas de déménagement, transportez vosures appareil DEBOUT.

LES BOUTEILLES NE DOIVENT PAS TOUCHER LE FOND DE LA CAVE.

VOTRE TEMPERATURE DE CAVE

En fonction du modele WINCAVE choisit, notre cave est equipee de la poignee intelligente comparant une des deux regulations electronique de temperature suivante (Brevet Francais N.° 9106156):

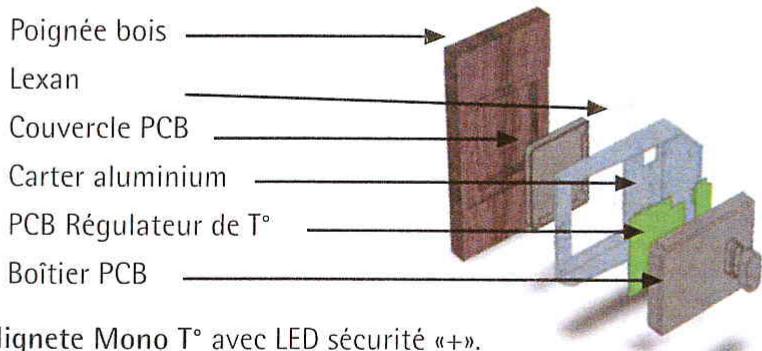

Poignée intelligente Mono T° avec LED sécurité «+».

La bonne température des vins ayant été déterminée par les experts de 12^ à 14^ , WINCAVE a créé cette régulation à l'usage simplifié. Pas de réglages, pas d'affichage. Une température fixe et étabonnée arbitraiment entre 12^ et 14^ . VOUS N'AVEZ RIEN À FAIRE.

Poignée intelligente AMPHORA avec AFFICHEUR et LED sécurité «+»

Regulation avec affichage de la T^ à l'utilisation facile. Reglage possible de 10^ à 16^

DESCRIPTION DE LA FONCTION RÉGLAGE DE TEMPERATURE

A la mise sous tension la cave est preréglée à 14^ fixe, elle indique pendant 3 secondes la température de consigne en clignotant, puis elle indique la température mesurée à l'intérieur de la cave à vin. Un appui sur le bouton «plus» ou «moins» provoque l'affichage de la température de consigne, une fois le bouton relachué l'afficheur indique à nouveau la température mesurée à l'intérieur de la cave. Un appui sur les boutons «plus» et «moins» supérieur à 3 secondes provoquee le passage en mode programme:

Durant les 3 premières secondes l'afficheur indique «P» clignotant.

Au-delà de 3 secondes l'afficheur indique la température de consigne clignotante, vous pouvez modifier la température à l'aide des touche «plus» et «moins».

Après un début de 3 secondes sans appui sur les touches, la température est automatiquement validée et l'afficheur indique à nouveau la température mesure à l'intérieur de la cave.

En cas de coupure de courant les paramètres de réglages sont sauvegardés dans l'E2PROM et auretour sous tension, la cave reprend son fonctionnement en mode normal selon le dernier réglage méorisé.

SERRURE

Votre cave est equipée d'une serrure sécurité. Pour ouvrir ou fermer, il faut enforcer la clef afin de débloquer la sécurité et pouvoir effectuer la rotation vers la croite ou vers la gauche.

CLAYETTES FIXES ET COULISSANTES

WINCAVE you offre deux possibilites de clayettes pour ranger vos bouteilles.

Une clayette de stockage pour 48 bouteilles maximum.

Ref.: C/ S4s su

Uneclayetecoulissante pour une rangée de 12 bouteilles.

Ref.: C/coul su

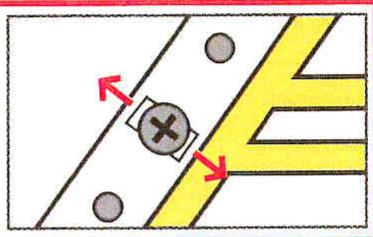

Les vis de fixation des coulisses (males). fixées en dessous des clayettes coulissantes vous permettent un réglage en largeur de la clayette, évitant ainsi sa sortie des 2 coulisses (femelles), fixées sur les parois laterales de la cave.

Cette clayette vous permet de-disposer vos vins,étiquettes au dessus.En tirant le clayette vers vous, vous pouvez visualiser les bouteilles sans les manipuler.Un porté etiquette en bois vous permet d'identifier vos différents crus.

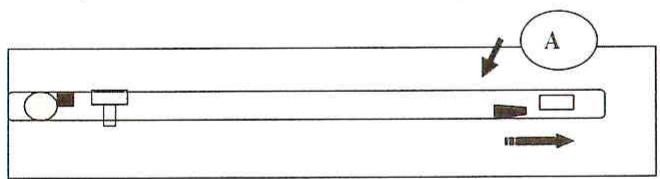

MISE EN PLACE DES COULISSES FEMELLES DESTINÉES AUX CLAYETTES COULISSANTES:

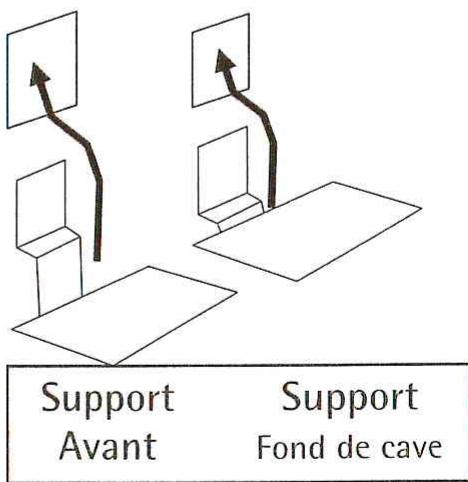

Mise en place des supports destinées aux clayettes de metalliques stockage:

Enfiler I'ergot A dans l'alveole du fond de la paroi de la cave

Enfilier l'ergot B dans l'alveole la plus proche de la paroi de la cave, et l'emboiter vers le bas

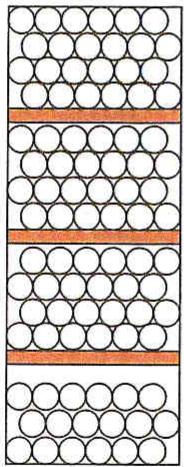

Votre modèle:

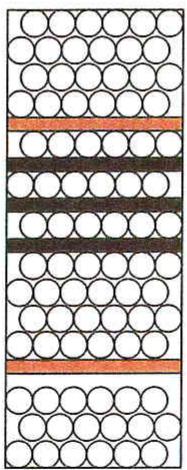

Les aménagements possibles:

CV 162 Btles

CV 150 Btles

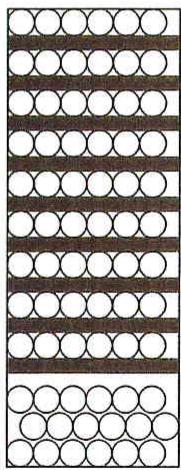

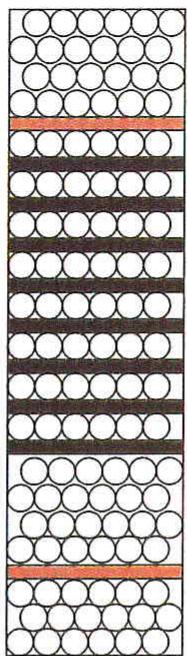

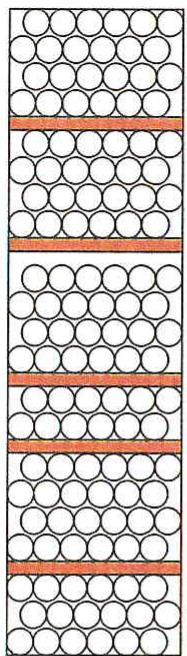

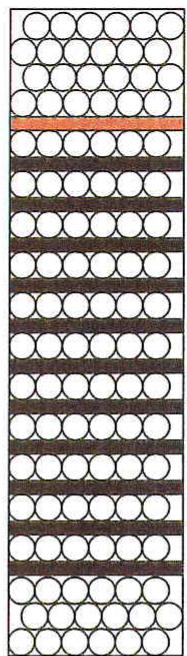

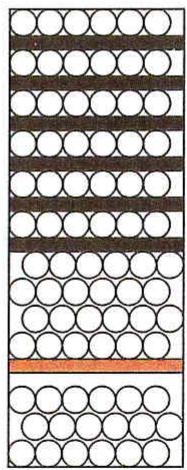

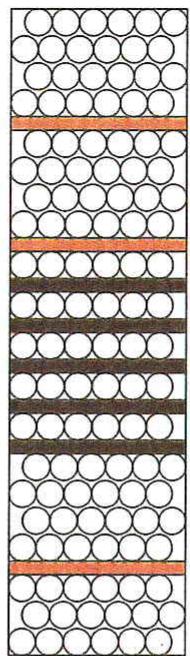

Aménagez votre cave avec les accessoires:

Clayettes coulissantes C/coul. 12 bouteilles cordelaises maxi

Clayette fixe CS/4s 48 bouteilles cordelaises maxi

138 Btles

126 Btles

Votre modèle:

Les aménagements possibles:

CV 234 Btles

CV 210 Btles

222 Btles

198 Btles

186 Btles

| CONTROLE ET ENTRETIEN |

LA LED SECURITE «+», ALARMÉ DE TEMPERATURE

Une led lumineuse change de couleur en fonction de la plage de température interne de l'enceinte:

Température trop floide par rapport à la température de consigne... led bleu Température correcte par rapport à la température de consigne... led verte Température trop élevé par rapport à la température de consigne... led rouge

ATTENTION: Un temps de mise en température est nécessaire lors de la mis en fonctionnement de la cave ou après une ouverture de porte.

FILTRE A CHARBON

Un filtré à charbon actif se trouve dans la partie haute de la paroi du fond. Ce filtré permet une bonne circulation d'air, tout en empêchant les odeurs de pénétrer dans l'enceinte.

Il est nécessaire de le changer tous les ans, voir deux fois par ans, si le local est très humide.

	2007	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
Changement Filtré le:

ENTRETIEN

Avant l'entretien de la cave, débranchez l'appareil.

Deux fois par an, dépoussiérez le condenseur (grille métallique à l'arrière de la cave).

Nous recommendons de vider votre cave une fois par an afin de nettoyer les parois de l'enceinte. De même que pour les surfaces extérieures (particulierement les pieces haute et basse des portes et les parties en bois), l'entretien doit se faire à l'aide d'un chiffon doux légerement imbibé d'eau tiède. N'utilise pas de solvant, javel, surfaces abrasive, etc.

AVERTISSEMENT:

Les poignées de nos caves sont en chêne massif.

Les patines et les laques sont réalisées une à une à la main, par des artisans. Chaque poignée est donc unique et peut partager des différences d'aspect et de teinte.

Un contrôle régulier du bon fonctionnement de la cave et une signalisation immédiate de toute anomalie accroit la longévite de la cave.

Votre probleme et sa reponse figure peut etre dans la liste ci-dessous.

Problème	Solution
La cave vibre lors de la mise en route comprésur.	La cave est mal calée sur le sol. Utiliser les pieds vérins à l'avant pour parfaire la stabilité.
Pas d'affichage à la mise en service.	Vérifier que la prise sur laquelle est branché la cave est bien sous tension.
L'affichage indique '- ' clignotant (mod. Amphora).	Défaut sonde débrancher la cave et contacter votre revendeur.
La Led clignote (mod. Mono T°).	Défaut sonde, débrancher la cave et contacter votre revendeur.
La T° ambiente est supérieur à 16 °C et/ou la tempêteure de la cave est supérieure à 16 °C.	Vérifier la T° de consigne (Amphora) Débrancher, puis rebrancher la cave. Si le compresseur ne se met pas en fonctionnement après quelques secondes, débrancher la cave et contacter votre revendeur.
La T° ambiente est inférieure à 10 °C et la tempêteure de la cave est inférieure à 10 °C.	Vérifier la T° de consigne (Amphora) Débrancher, puis rebrancher la cave. Si le circuit chaud ne se met pas en fonctionnement après quelques secondes, débrancher la cave et contacter votre revendeur.
La tempêteure de la cave est inférieure à 10 °C, le compresseur fonctionne sans)cesse.	Vérifier la T° de consigne (Amphora) Débrancher, puis rebrancher la cave. Si le compresseur ne s'arrête toujours pas, débrancher la cave et contacter votre revendeur.
Du givre apparaît sur la paroi du fond.	Un phénomène NORMAL de givrage s'opère juste après l'ouverture de portecquiki génére une hygrométrie naturelle.
Un bloc de glace s'est formé sur la paroi du fond.	Vérifier que la porte est bien fermée.Vérifier la T° de consigne (Amphora).-Si la T° de la cave est normale (correspondant à la consigne), vérifier que les culs de bouteilles (clayettes fixes) ne touchent pas le fond de la paroi.-Si la T° est inférieure à la consigne, assurez vous que le compresseur ne fonctionne pas en continue (voir plus haut).
La cave fonctionne, mais la tempêteure n'est pas celle de la consigne.	Vérifier que la prise d'alimentation n'est pas dépendante d'un interrupteur.
Les clayettes coulissantes ne roulent pas aisément.	Vérifier les réglages des coulisses sur le plateau. Voir mode d'emploi clayettes.
Les clayettes fixes livrées sont «voilées».	L'ensemble des parties bois de la cave estétué à 6% afin d'éviter le poursuissance lié à la forte humidité de la cave. Il est possible que le bois «travaille». Ces parties bois reconnent leur forme originelle lorsqu'elles sont à nouveau naturellement «humidifiées» dans l'enceinte et chargesés de bouteilles.
De l'eau s'écoule par l'avant de la cave.	-La cave est mal calée sur le sol. Utiliser les pieds vérins à l'avant pour régler horizontally le niveau de la cave légersement plus haut à l'avant; -Vérifier que rien ne bouche le trou d'évacuation de l'eau à l'intérieur de l'enceinte, sur la marche comprésur.

| MONTAGE DE LA POIGNÉE INTELLIGENTE |

Nomenclature:

1 support carter
2 vis de fixation support carter (pré-vissées dans la porte)
3 vis de fixation de la poignée intelligente
1 poignée intelligente MONO T° ou AMPHORA

Outillage neccessaire:

1 tournevis cruciforme

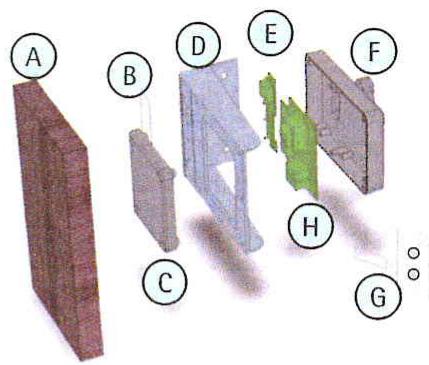

Descriptif poignée intelligente:

A-Poignee bois
B - Lexan autocollant
C - Couvercle PCB
D - Carter Aluminium poignée
E - PCB Régulator de température et alarme visuelle
F-BoitierPCB
G - Support carter
H - Encoche support carter
1 - Cheminée porte et poignée G

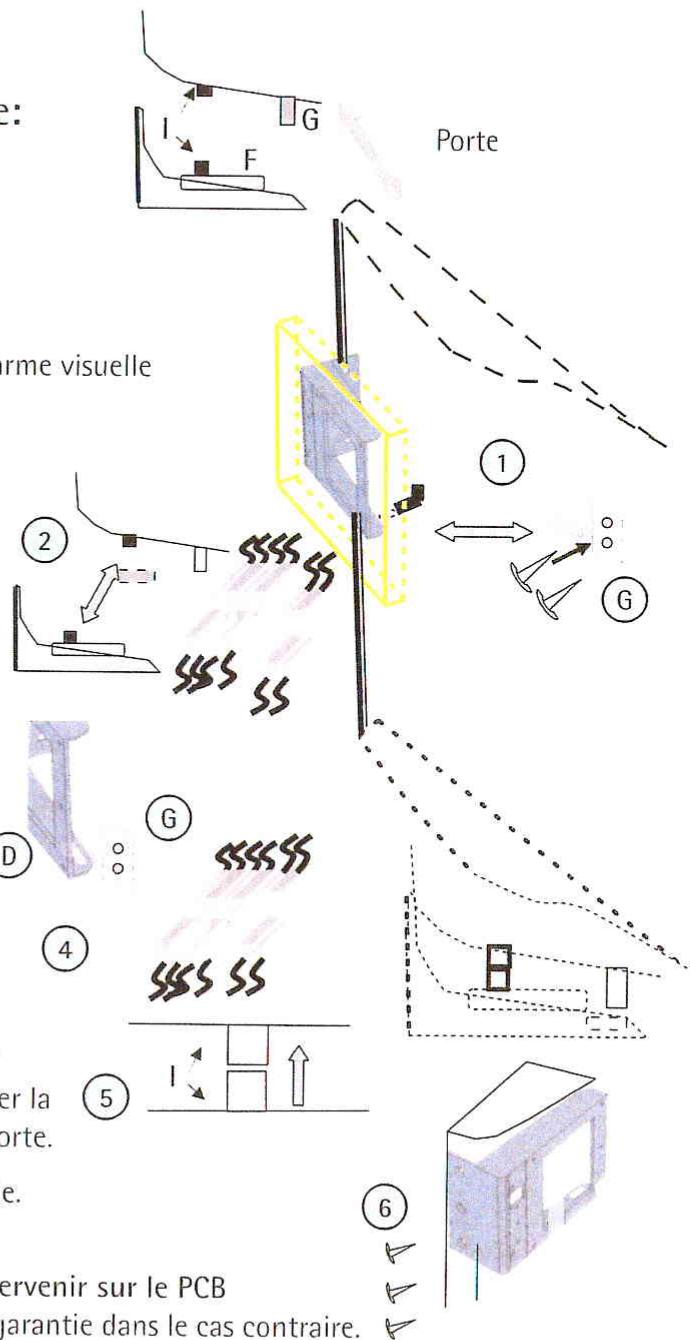

Montage:

1 - Visser le support carter (G) sur la porte.
2- Sortir les faisceaux electriques cave (4 brins) et sonde (2 brins), des cheminées de porte et poignée (I).
3 - Poser le carter poignée (D) sur son support (G).
4 - Connecter les faisceaux cave et sonde.
5 - Insérer le faisceau connecté et emboiter la cheminée poignée dans la cheminée porte.
6 - Visser les 3 vis de fixation de la poignée.

N.B.: Seul un technicien habilité peut intervenir sur le PCB La Sté TEST dégage sa responsabilité et sa garantie dans le cas contraire.
