MODE D'EMPLOI VLH626 VEDETTE

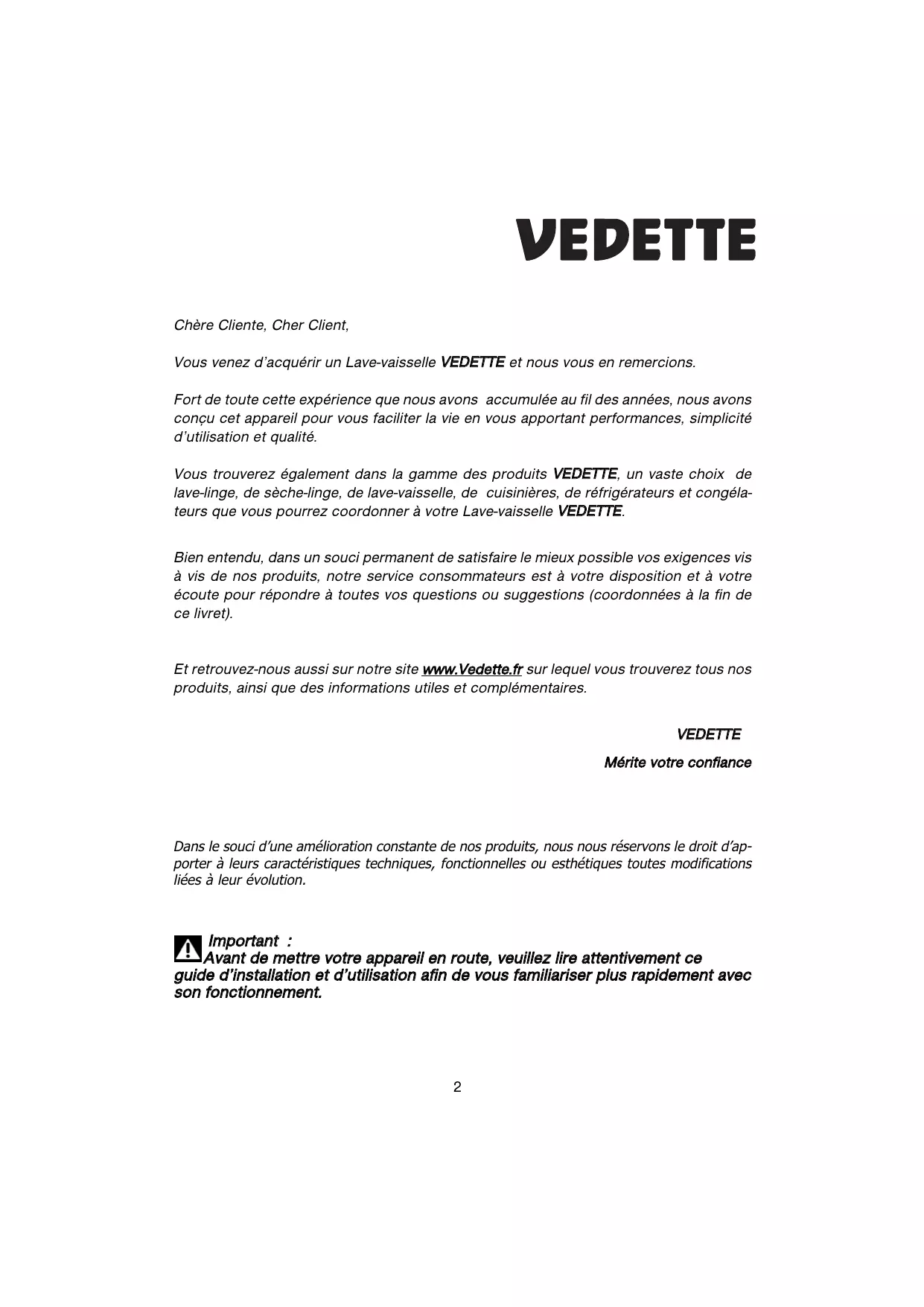

Vou venez d'acquerir un Lave-vaisselle VEDETTE et nous vous en remercions.

Fort de toute cette expérience que nous avons accumulée au fil des années, nous avonsçu cet apparéil pour vous faciliter la vie en vous apportant performances, simplicité d'utilisation et qualité.

Voutrouvrez également dans la gamme des produits VEDETTE, un vaste choix de lave-linge, de sèche-linge, de lave-vaisselle, de cuisinières, de réfrigérateurs et congélateurs que vous pourrezCOORDner à votre Lave-vaisselle VEDETTE.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvrez-nous aussi sur notre site www.Vedette.fr sur lequel vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

VEDETTE

Mérite votre confiance

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en route, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
  Protection de l'environnement 5
  Lavage economique et ecologique 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisse 6
• Présentation du bandeau de commande 7

3/INFORMATIONS

• La durete de l'eau en France 8

4/ A FAIRE AVANT LA PREMIÈRE UTILISATION

• Mesurez la durée de l'eau et besoin du détergent 9
  Tableau de durete 9

5/ PRODUITS LESSIVIELS ET REGLAGES DE L'ADOUCISSEUR

Pour les produits classiques 10
Pour les produits multifonctions :utilisation de la touche "4 en 1" 11

6/ CHARGEMENT DU SEL REGGENERANT 12

7/ CHARGEMENT DU PRODUIT DE RINÇAGE 13

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

Le panier inférieur 14
Le panier supérieur 15
Le panier à couverts 16

9/LESSECURITIESDEVOTRE LAVE-VAISSELLE 17

10/LES PROGRAMMES DE LAVAGE 18

11/ LA PROGRAMMATION

• Présentation du bandeau de commande 20

12/ NETTOYAGE DE VOTRE APPAREIL

• Nettoyage des filtrés à déchets 22

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT 24

14/ SERVICE APRÉS-VENTE

Interventions 29
- Relations consommateurs 29

Conservez cette notice d'utilisation

avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

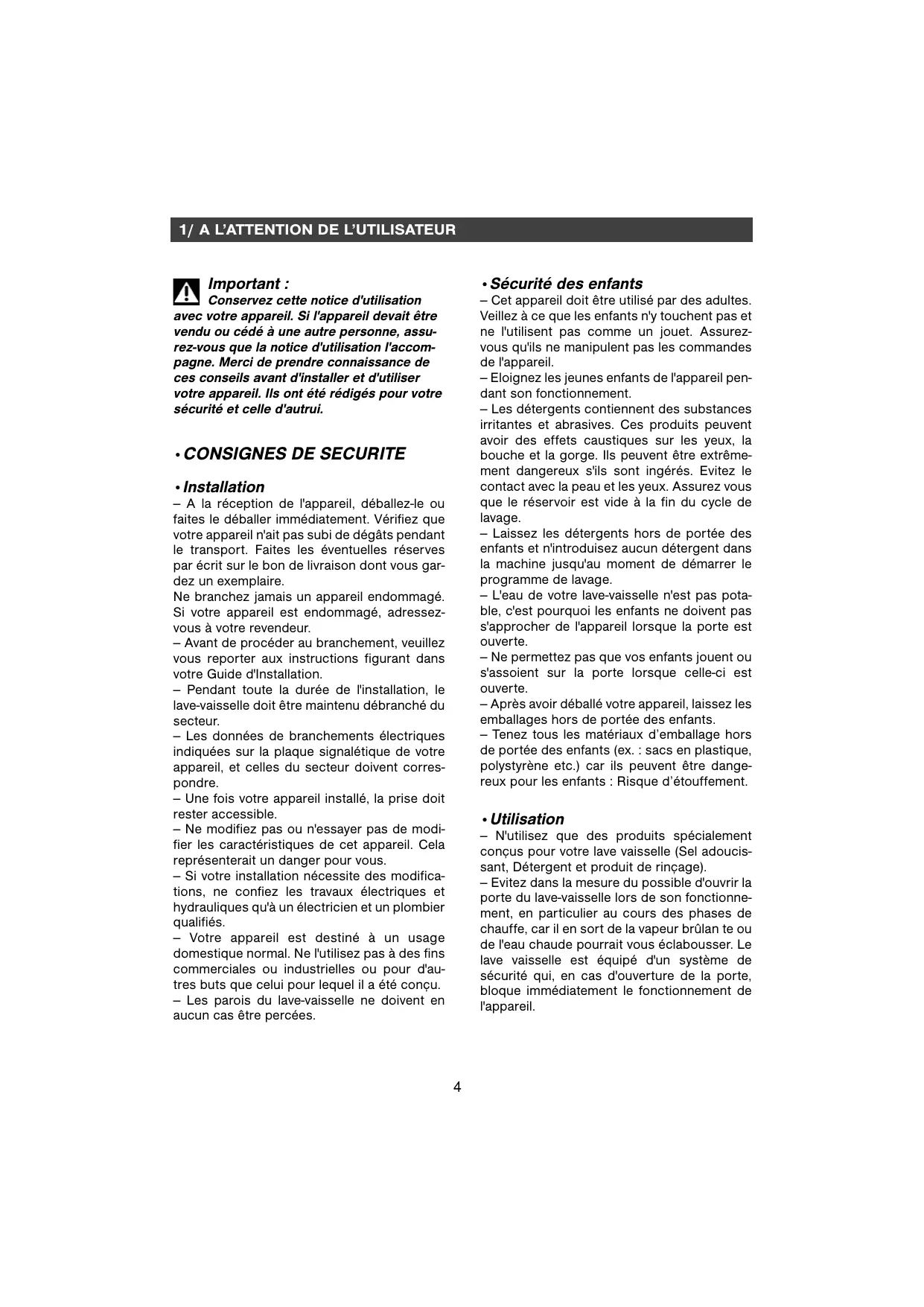

- CONSIGNES DE SECURITE

Installation

• A la réception de l'appareil, déballez-le ou faites le déballer immidiatement. Vérifié que votre apparéil n'ait pas subi de dégats pendant le transport. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
  Ne branchez jamais un apparéil endommagé. Si vous apparéil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lave-vaisselle doit être maintainu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre(AP)appareil, et celles du secteur doivent correspond.
• Une fois votre apparéil installé, la prise doit rester accessible.
• Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Si vous installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'a un électricien et un plombier qualifiés.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Les parois du lave-vaisselle ne doivent enaucun cas etre percees.

- Sécurité des enfants

• Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
  -Eloignez les jeunes enfants de I'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrémement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisezaucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• ÀpRES avoir déballé votre apparéil, laissez les emballages hors de portée des enfants.
• Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene etc.) car ils peuvent être dangereux pour les enfants: Risque d'étouffement.

- Utilisation

• N'utilise que des produits spécifique concus pour votre lave vaisselle (Sel adoucissant, Detergent et produit de rincage).

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlan te ou de l'eau chaude pourrait vous éclabousser. Le lave vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immidiatement le fonctionnement de l'appareil.

• N'utilisez jamais de dissolvants chimiques dans votre apparéil, car cela pourrait occasionner un risque d'explosion.

• Fermez toujours la porte de votre apparéil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre apparéil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre apparéil avant toute intervention technique.
• Evitez de placer votre apparéil à proximité immédiate d'un apparéil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage d'à la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisse l'after la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques etlectroniques. Adressez vous à

votre mairie ou à vous revendeur pour connaître les points de collecte des apparciels usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaissselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacité de votre lave-vaiselle. Le lavage sera économique et ecologique.
• Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de Sel régénérant et de liquide de rincavage. Observe les recommendations inscrites dans ce guide (pages 9-10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

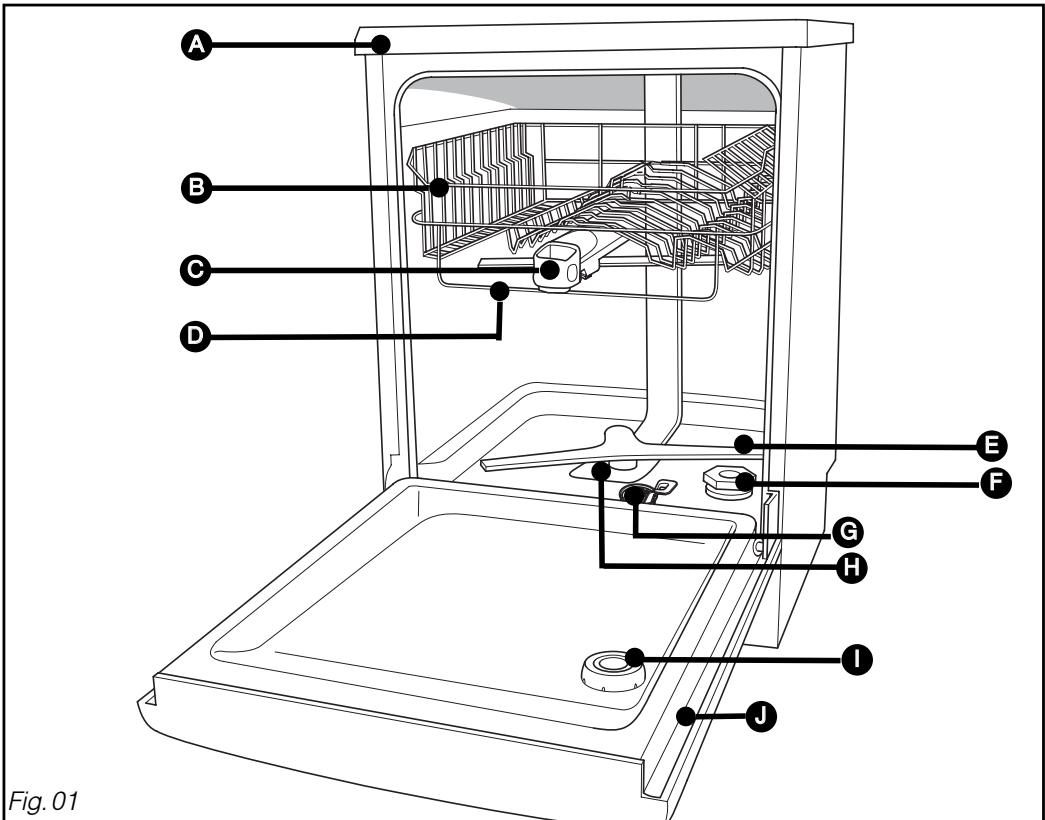

- PRESENTATION GENERALE DU LAVE-VAISSELLE

A Dessus amovable
3 Panier supérieur
Distributeur de produits de lavage
D Fil gabarit anti-blocage
E Bras d'aspersion inférieur

F Reservoir à sel régénérant

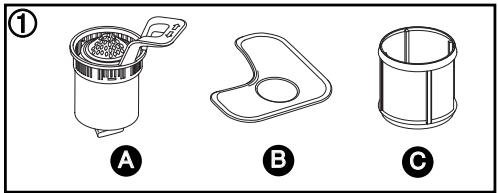

Filtre à déchets
Filtre principal
Distributeur de produit de rençage

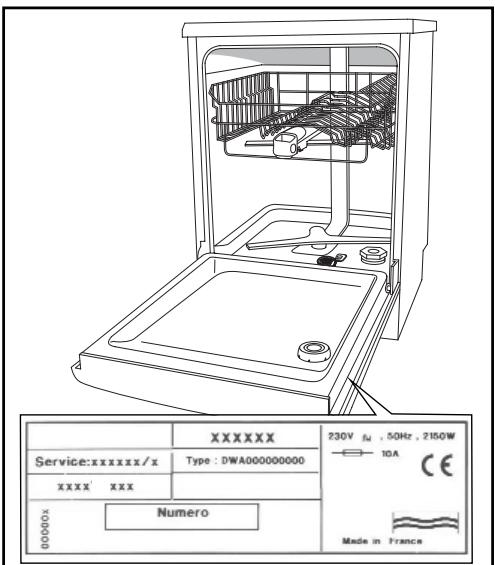

Plaque signalétique (Réf. S.A.V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de

détails et déquipements peuvent apparaître entre votre apparéil et les descriptions générées.

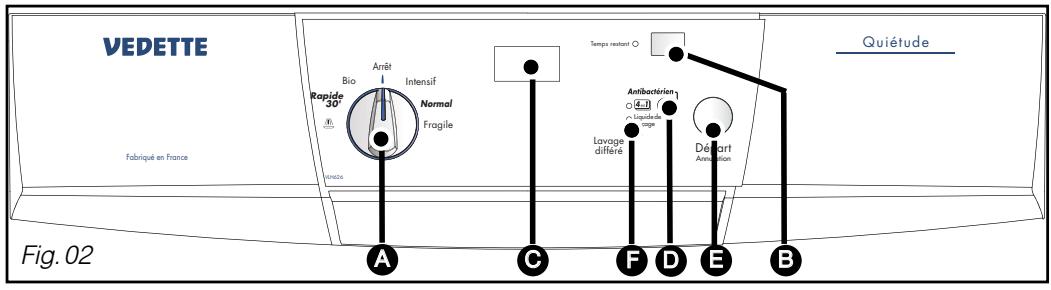

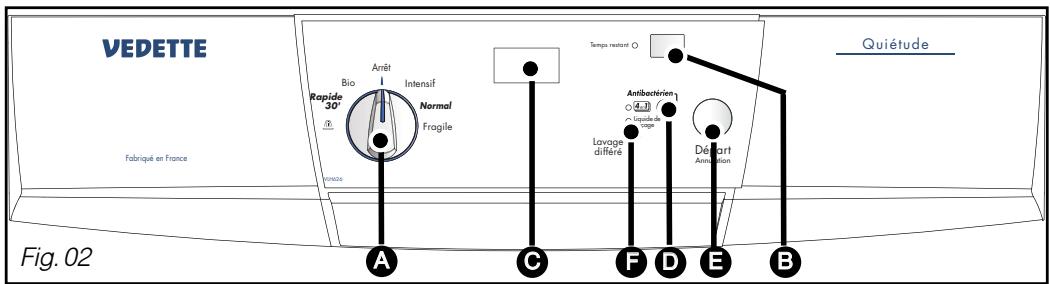

- PRESENTATION DU BANDEAU DE COMMANDE

A Selecteur (3 fonctions) :

• Choix d'un programme : Tournez le sélecteur pour désir voir cette programme.
• Menu : Tournez le sélecteur sur la position "Menu" pour acceder réglage de l'adoucisseur. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).
• Arrêt : Tournez le sélecteur sur la position "Arrêt" lorsque le programme est terminé.

Lavage différé: Appuyez sur cette touche pour différer le départ du programme de 1 à 12 H.
L'écran vous indique la durée et le temps restant du programme.
Touche produit multifonction 4en1: Appuyez sur cette touche si vous utilisez des pastilles "4 en 1".

Départ/Annulation: Appuyez brievement sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une selection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

Sel :

allumé ; vous indique le manque de sel régéné-rant.

Liquide de rincage :

allumé ; vous indique le manque de produit de rençage.

Produit multifonction :

allumé ; vous indique que votre lave-vaissselle est réglé pour utiliser les pastilles “4 en 1”.

Important :

Pour que vous laveVAisselle youe un résultat de lavage et de sechage accable et sans trace, vous nevez bien leur, grâce au systeme d'adoucisement au qui fonctionne avec du sel regenede

LA DURETE DE L'EAU EN FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	25-40°F	sousaitable
	forte	40-55°F	recommdé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels mineraux, certains mineraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la durée d'eau de votre ville, utilisez les produits les最好的 adaptations.

Il existe plusieurs types de produits, comment désirsir :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.:

① Le produit de lavage pour un nettoyage parfait de la vaisse (poudre, liquide ou tablettes standards).
② Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave vaisselle.
③ Le liquide de rincege pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise jamais de liquide pour vais- lle à la main.

Pour un comport d'utilisation et dans certaines conditions de durété d'eau seulement <35°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rincege et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rincege ou un agent faisant fonction de sel.
• Les "trois en un" contiennent des détergents et du liquide de rincage et un agent faisant fonction de sel.
• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usure des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommendations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute contactez le fabricant du détergent si la vaiselle est très mouillée à la fin du programme ou si des dépôts calculaires apparaissent.

- MESUREZ LA DURETE DE L'EAU ET CHOISISSEZ LE TYPE DE DÉTERGENT : CLASSIQUES OU MULTIFONCTION

Avant toute chose en un simple geste vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaiselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de durété de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observerz les couleurs pour connaître la durée de votre eau.

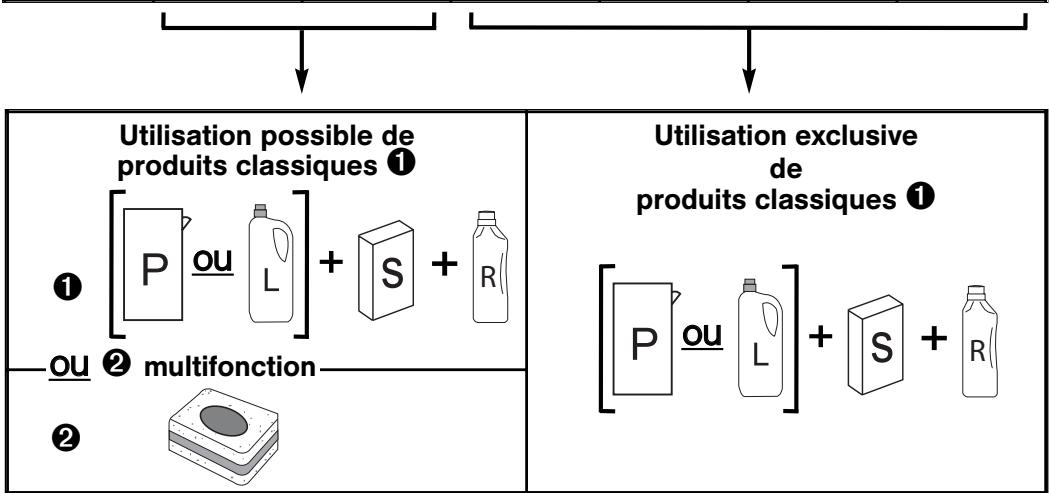

TABLEAU DE DURETE

Bandelette	□□□□□	■□□□□ ■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable

1 produits classiques :

P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles “multifonction”

• Voiture apparéil doit être régle spécifique pour l'utilisation des produits classiques.
• Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

-Tournez le selecteur sur la position "Menu", l'écran affiche SEL pour vous indiquer que vous étes en mode réglage.

• Appuyez une fois sur la touche "Lavage différé", l'écran vous indique le réglage pré-sélectionné c3.
• Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur "Lavage différé". Chaqu
  -La validation du réglage est automatique à la sortie du menu ; sélecteur sur position programme ou arrêt.

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

- Les pastilles classiques

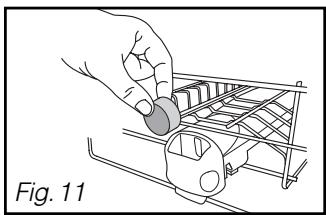

non multifonction dans le compartmentextérieur (Fig 11)

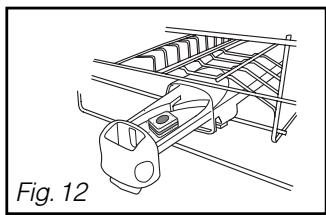

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 12)

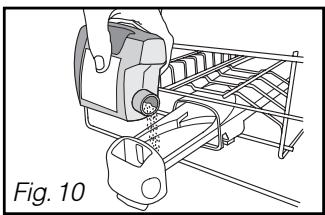

- Les poudres ou les liquides dans le tiroir du distributeur (Fig 10)

Remplissez au moins jusqu'au repère min. pour une vaissele peu sale et maxi pour une vaissele sale, en cas de vaissele très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaissele conformément au tableau des programmes.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilissez que des produits spécialement concus pour lave-vaisse.

POUR LES PRODUITS MULTIFONCTION: UTILISATION DE LA TOUCHE

• Voiture apparéil peut être régle spécialément pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25^ F.

- Procedez au réglage de l'adoucisseur

• Tournez le sélecteur sur la position "Menu", l'écran affiche Sel pour vous indiquer que vous étés en mode réglage.
• Appuyez une fois sur la touche "Lavage différé", l'écran vous indique le réglage pré-sélectionné c3.
• Pour utiliser les pastilles multifonction vous doivent modifier ce réglage. Pour cela procédez par appuis successifs sur "Lavage différé" jusqu'à seLECTIONner où ou ci selon la durée de l'eau.
  -La validation du réglage est automatique à la sortie du menu ; sélecteur sur position programme ou arrêt.

Lavoge différé	Bandelette	□□□□□	□□□□□
	Dureté	0-10°F	10-25°F
	Produits multifonction	□	□

Important :

Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de rincege et de sel en réglage c0.

- Le chargement de la pastille multifonction

Pour facilitier le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommandés pour lave vaisselle.
- Disposez la pastille dans le compartmentement extérieur (Fig 11 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 12 page précédente).
-Fermezledistributeur.

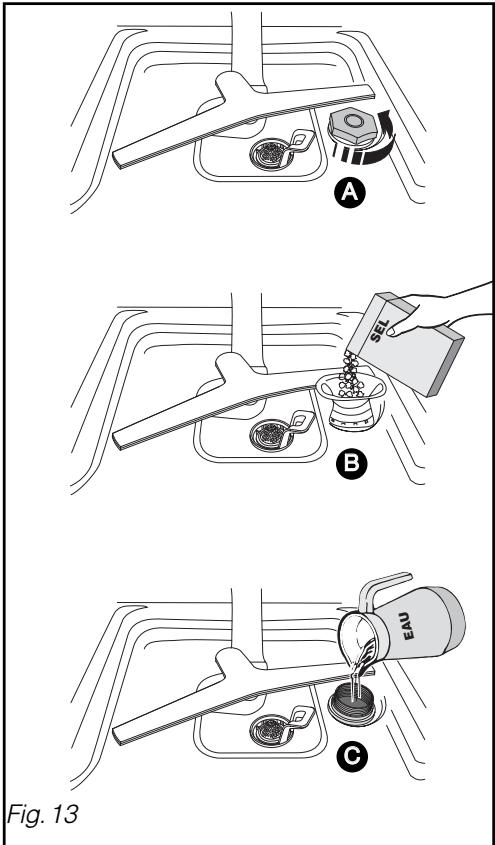

Le chargement du sel régissant (Fig. 13)

Important :

Utilisez du sel regénérant spécial lave-vaisse, n'utilise enaucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre apparéil.

A Dévissez et enlevez le bouchon du réservoir de sel.
B Remplissez le réservoir avec du sel regenérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livre avec votre lavevaisselle.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

• Repréage du niveau de sel régencerant:

Il s'éclaire lorsqu'il faut ajouter du sel. ÀpRES un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du sel, il est recom-mandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Revissez bien à fond le bouchon du réservoir.

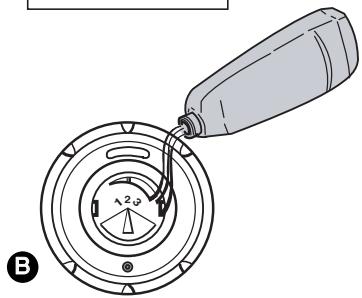

Le produit de rinceage

(Fig. 14)

Important :

Utilissez du produit de rinceage spécial lavevaisselle, il vous permettra d'obtenir unevaisselle seche et brillante.

B Remplissez le réservoir de produit de

rincage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Régliez si nécessaire, le réglage d'origine est 2. Àpres quelques cycles en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig 14 : repère 3 pour augmenter

• Refermer bien à fond

- Repérage du niveau de liquide de rincege :

Il s'éCLAIRE lorsqu'il faut ajouter du produit.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du produit sur

la porte lors du replissage, épongez l'ex-cès pour éviter la formation de mousse.

Fig. 14 Levier de réglage

Très important :

Vaisse non appropriée pour le lavage en machine

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre,
  -La vaiselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisse, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

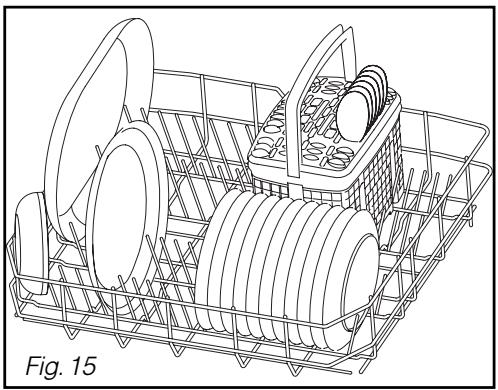

- LE PANIER INFÉRIEUR

Disposez-vous vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côts.

Evitez d'intercaler, d'acceler et de superposer les assiettes plates et creuses. (Fig. 15)

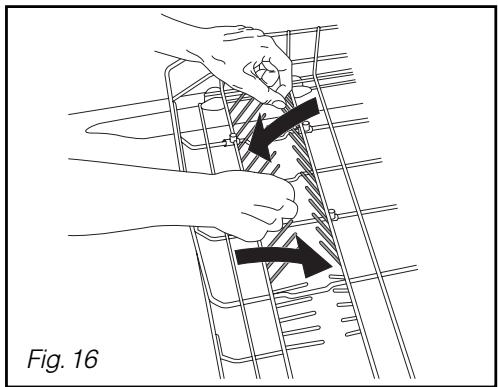

Les picots rabattables facilitent le rangement de vos grands recipients. (Fig. 16) (selon modele).

Conseil :

Lorsque you rentrez le panier inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéancement de la vaisse

Videz d'abordYOUR panier inférieur pour eviter de faire tomber d'eventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

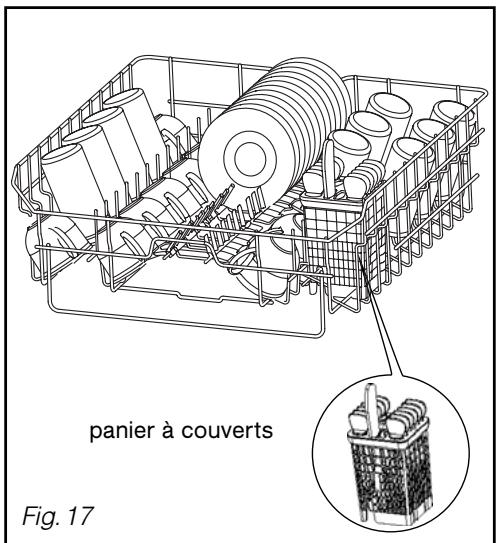

LE PANIER SUPERIEUR

Ce panier est destiné plus particulièrement à receivevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisse de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vouspouvezrangeregalementtasses,louchesetc...surlesupportsescamotables (Fig.17)

Conseil :

Orientez le creux des verres, des taies bois vers le bas.

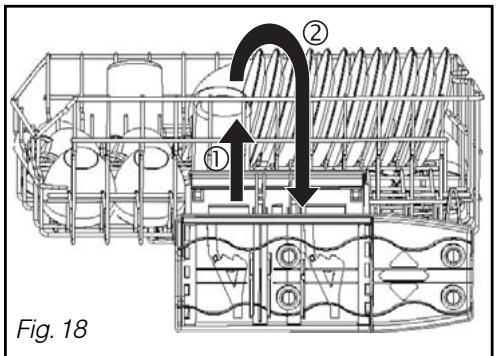

- Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 18)

① Réglage en POSITION HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en POSITION BASSE :

Soulevez vous panier à fond des deux côtés pour déverrouiller et raccompagne le ensuite jusqu'à la position)basse.

Important : Vérifiez que l

Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

- LE PANIER A COUVERTS

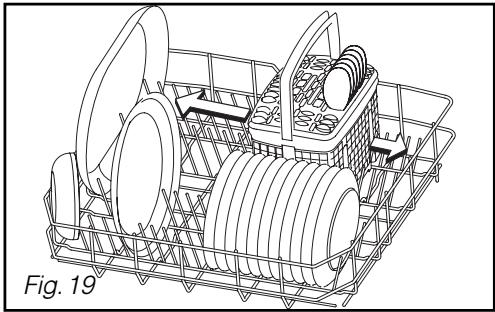

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pieces de vaisselle (Fig. 19).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est régliable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 20)

Pour un lavage et un séchage optimum, utilise ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité nous

recommendons de dispose les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Fig. 20

Evitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

9 / LES SECURITES DE VOTRE LAVE-VAISSELL

- Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

- Verrouillage accès programme

Pendant la durée du programme l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-debordement

Ce système active automatiquement la pompé de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Remarque:

Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

TABLEEAUDESPROGRAMMES

Type de vaisselle : - porcelain, casseroles, couverts, verres, etc...

Quantité, type, état des résidus alimentaires.

Programmes

Déroulement du programme.

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

Trempage

préavage froid

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

Rapide 30'

lavage 45^

rinçage

rincage chaud 60^

à titre indicatif

Durée en min.
eau (L)
énergie (Kwh)

15' 4,5 0,02

30' 12 0,8

Mixte

Normalement sale Lavage en basse température, économique et particulièrement adapté aux lessives compactes - enzymatiques.

Bio

lavage 50^

rinçage

rincage chaud

sechage par condenseur

170' 16 1,05

Ces valeurs se réferent à des conditions normales d'utilisation avec des produits séparés (détergent, sel, produit de rincage). Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.

Résistante

Très sale.

Grands plats et
casseroles très
sales, salissures
cuites, graisses,
friture, gratin,
sauce etc..

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Délicate

Délicate et peu sale

soit une quantité réduite de résidus peu adhérents :

verres ou porcelain fragile.

Intensif

préavage chaud

lavage 70^

rinçage

rinçage chaud

sechage par condenseur

115

17

1,7

Normal

prélavage

lavage 60^

rinçage

rinçage chaud

sechage par condenseur

90

17

1,5

Fragile

lavage 45^

rinçage

rincage chaud

sechage par condenseur

70

16

1

- PRESENTATION DU BANDEAU DE COMMANDE

Conseil :

Consultez le tableau des programmes, pages precedentes, pour déterminer celui dont vous ave besoin selon le type de vaisse, la quantité et l'état des résidus alimentaires.

Départ immédiat d'un programme

Choisissez voire programme en tournant le selectorateur A.Lecran affiche la durée du programme selectionné.

Appuyez sur "Départ" ③, le programme commence.

Levoyant temps restant s'allume.

L'écran vous informe du temps restant du programme au fur et à mesure de l'avancement du programme.

Durée du programme

Temps restraint

Fin du programme

- Lavage différé d'un programme

Programmez le départ différé, d'houre en昼夜 (1 H à 12 H), en appuyant sur la touche "Lavage différé" 3

Validate en appuyant sur "Départ" 3.

L'écran décompte d'heure en heures jusqu'àu départ du programme.

Attente lavage différé

Remarque:

La sécurité électriche de porte, à l'ouverture ou à la fermeture, peut provoquer un bref alludes voyants, même si le selecteur est positionné sur "Arrêt". Ce phénomène n'affecte pasctionnement de votre apparéil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

11 / LA PROGRAMMATION

- Arrêt de l'appareil

Lorsque que le programme est terminé tournez le sélecteur sur la position "Arrêt".

Annulation d'un programme

Appuyez sur la touche "Départ Annulation" pendant quelques secondes. Le voyant temps est étéint ; vous pouvez reprogrammer.

- NETTOYAGE DES Filtres A DECHETS

Le système de filtration est composé de plusieurs éléments :

A-Le filtré à déchets.
B - Le grand contrôle principal.
- Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulierement pour obtenir un résultat de lavage optimal.

Actions:

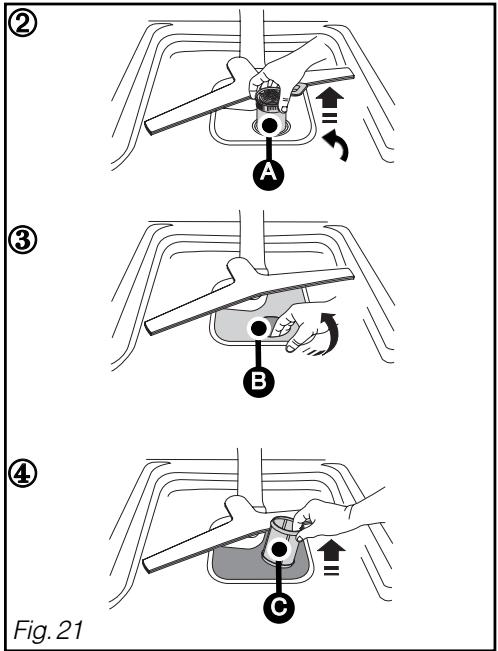

1 Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orienter le moulinet comme sur le dessin.

(Fig. 21)

② Dévissez d'un quart de tour le filtré à déchets puis le retirer A
③ Retirez le filtré principal B.
4 Retirez le tamis micro filtré

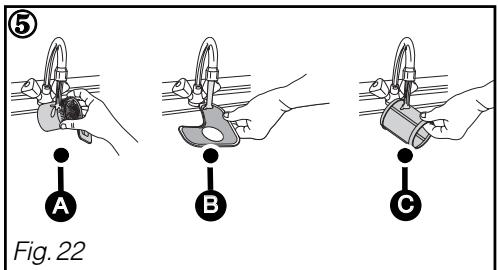

Nettoyez soigneusement les filtres A, et C sous I'eau courante.

(Fig. 22)

Remontage :

Procedez dans l'ordre inverse en positionnant les filtres C B puis A.

Important: N'oubliez pas de verrouiller le filtré à déchets en le tournant d'un quart de tour bien à fond.

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt évientuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conserve ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employerer les poudres abrasives, éponges métalliques, et les produits à base d'alde diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuezAAPARAVANT un programme de trempage.

- Entretien courant

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelens au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils électroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

- RECAPITULATIF DES DEFAULTS

LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes
1000	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	124
0200	d02: défaut vidange	d08: défaut de distribution arro-sage	○○○8
1200	d03: défaut de chauffage	d11: défaut capteur de pression	12○8
○○4	d04: défaut température	d12: défaut replissage (détection entrée eau)	○○48
1○4	d05: défaut moteur sous charge	d13: défaut de surchauffe	1○48
○24	d06: défaut moteur sur charge	d14: défaut replissage pompe	○248

A LA MISE EN SERVICE

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La portotrouverte ne restepas à l'horizontal ou remontetrop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	- appareil bancel	- réglez les pieds.
	- portemal centrefee par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côté puis l'autre.
Petite fuite autour ou sous l'apareil (déplacer l'appareil pour mistréux localiser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil. (cf tableau défaut 07).	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	- appareil bancel, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefee par rapport à la cuve.	- régler les pieds AR

• LES VOYANTS

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessiterant pas de sel, levoyant resté allumé en permanence.
Les voyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

• LIE À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour alierment tous les apparêils en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur boutondépart. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retirer. - tuyau vidange coudé. - filtres totallyment obstrués. - pompé bloquée.	- retarder l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire?
Traces alimentaires, redépositions, "grains de sable" dans les verres	- vaisse mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pieces accollées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulèvependant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisse, utiliser les zones et accessoires les mistrés adaptés à chaque type de pieces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtré (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utiliseaucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre dessive.- désir programme avec tem-pérature supérieure.

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches (identifier nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robi-net et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches (identifier nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robi-net et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sees.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme比较好 avec une température plus élevé.
	- si vous utilisez un produit multifonction.	- utiliser l'option "4 en 1" (selon modulo).
Traces de coulures ou gouttes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'option "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modulo).
Traces séchéées sur verres, net- tété insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'option "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modulo).

MAUVAIS FONCTIONNEMENT

Problème	Causes possibles	Que faire ?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiétes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptations au lavage en machine.	- utiliser couverts "special lave-vaisselle".- vérifieronne fermeture du bouchon pot à sel.

MAUVAIS RÉSULTAT DE SÉCHAGE

Problème	Causes possibles	Que faire?
Nombreuses gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi- légiant si possible le panier supérieur.
Moins bon séchage en pro- gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 01).

Fig. 01

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachées

certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

Service Consommateurs VEDETTE BP 9526

95069 CERGY PONTOISE CEDEX

ounoustelephonerau：

0892 02 88 02* 0,337 € TTC / min à partir d'un poste fixe

^* tarif en vigneur au 1er avril 2004.

• Service fourni par Brandt Customer Services, SAS au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303.

- Données communes

• Capacité de lavage 12 couverts normalisés

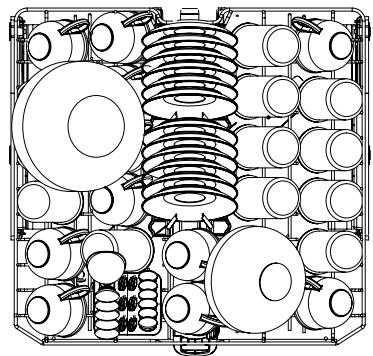

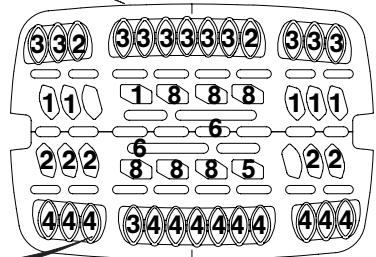

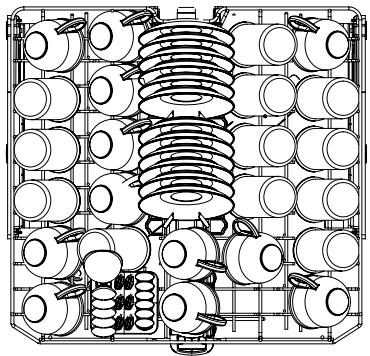

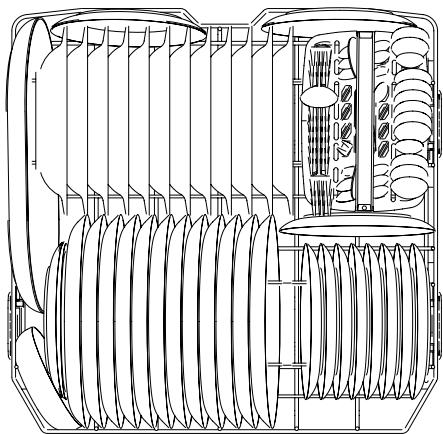

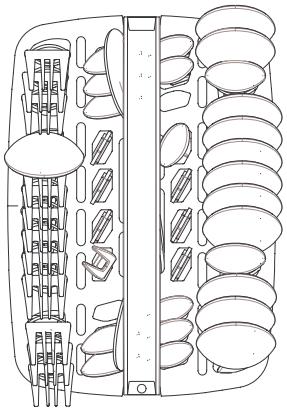

  -Rangement de la vaiselle -fig.A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes & 1 pour 2 tasses)
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rincege 3
• Le réglage de l'adoucisseur doit être effectué conformément aux préconisations dans le paragraphe "Réglage de l'adoucisseur".

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisselet et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconise "Bio"
Dosage du produit de lavage 30g lessive B

Essais selon selon la methode mixte IEC 436/DIN 44990)

-Programme préconise "Normal"
- Dosage du produit de lavage 5 + 25 g lessive B

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur 0 ou 1 selon la durée de l'eau.
• Tirer le tiroir du distributeur à lessive etmettre la pastille dans le compartment interieur.
• Choisir l'option "4 en 1" au tableau de commande.

A

B

1
2 3
4 5
5 6
7 8

C
