Modèle	ASUS MB166CR - Moniteur USB portable 15,6 pouces
Dalle	IPS 15,6" (16:9), Full HD 1920 x 1080, 60 Hz
Luminosité	250 cd/m² (typique)
Contraste	1000:1 (typique)
Couleurs affichées	262 000 couleurs
Connectivité	USB Type-C avec DisplayPort Alt Mode obligatoire - un port USB-A ou un simple port de charge ne peut pas transmettre le signal vidéo
Alimentation	Alimenté par USB-C, 5,24 W (certifié Energy Star 8.0) - aucun bloc secteur requis
Modes Splendid	8 modes d'affichage optimisés : Standard, sRGB, Paysage, Cinéma, Jeu, Vue Nocturne, Lecture, Sombre
Filtre lumière bleue	4 niveaux d'intensité ; niveau 4 certifié TUV Low Blue Light - réduit la lumière bleue nocive jusqu'à 70 %
GamePlus	Viseur de précision superposé, minuterie, alignement écran - conçu pour les jeux FPS et la configuration multi-écrans
QuickFit	Prévisualisation à taille réelle : grilles d'alignement et gabarits photo standards (3x5, 4x6)
MyFavorite	Sauvegarde et rechargement de 4 profils de réglages personnalisés
Orientation	Modes portrait et paysage ; rotation automatique disponible avec DisplayWidget Center sous Windows
Béquille	Béquille 360° intégrée avec pochettes à cordon de serrage, inclinable jusqu'à 70° de chaque côté
Dimensions	360,1 x 225,6 x 11,8 mm
Poids	0,78 kg
Contenu de la boîte	Moniteur, câble USB Type-C, housse de protection, béquille 360°, guide de mise en route, carte de garantie
Compatibilité	Windows, Mac, Android - l'appareil source doit supporter le mode Alt DisplayPort via USB-C (Thunderbolt 3/4 inclus)
Température de fonctionnement	0° à 40°C
Certifications	FCC, Energy Star 8.0, CE (EMC, Basse Tension, ErP), RoHS, WEEE
Entretien	Chiffon doux sans peluche légèrement humide ; proscrire alcool, acétone et produits abrasifs

FOIRE AUX QUESTIONS - MB166CR ASUS

Pourquoi mon MB166CR ne s'affiche pas quand je le branche sur mon ordinateur ?

Le MB166CR exige que votre port USB-C soit compatible avec le mode Alt DisplayPort. Un port USB-C servant uniquement à la charge ou au transfert de données ne suffit pas. Vérifiez la fiche technique de votre appareil : cherchez les mentions 'DisplayPort Alt Mode', 'Thunderbolt 3', 'Thunderbolt 4' ou 'DP via USB-C'. Les ports USB-A sont totalement incompatibles, même avec un adaptateur - aucun signal vidéo ne peut transiter par ce type de port.

Comment savoir si mon ordinateur est compatible avec le MB166CR ?

Votre appareil doit disposer d'un port USB-C prenant en charge le mode Alt DisplayPort. C'est le cas des MacBook (depuis 2016), des PC équipés de Thunderbolt 3 ou 4, et de nombreux laptops Windows récents haut de gamme. Sur Android, certains smartphones et tablettes récents supportent aussi ce mode. En cas de doute, consultez la fiche technique de votre appareil et cherchez 'DisplayPort Alt Mode' dans la liste des fonctions du port USB-C.

Comment régler la luminosité directement sur le MB166CR sans passer par Windows ?

Le MB166CR dispose d'un bouton physique dédié à la luminosité sur son cadre. Appuyez dessus pour afficher la barre de réglage à l'écran et ajustez de 0 à 100. Vous pouvez aussi passer par le menu OSD (bouton MENU > Couleur > Luminosité). Le bouton de raccourci personnalisable peut également être configuré pour accéder directement à la luminosité ou à d'autres réglages fréquents.

À quoi sert la fonction Splendid et quel mode choisir selon l'usage ?

Splendid est la technologie d'optimisation d'image ASUS qui propose 8 profils prédéfinis. Standard convient à l'usage quotidien, sRGB est optimisé pour la retouche photo et les couleurs précises, Paysage sature les verts et bleus pour les photos de nature, Cinéma améliore les contrastes pour les films, Jeu booste la réactivité visuelle, Vue Nocturne révèle les détails dans les zones sombres des jeux, Lecture réduit la fatigue pour les longues sessions de texte, et Sombre atténue l'écran en faible éclairage ambiant.

Comment protéger mes yeux avec le filtre lumière bleue du MB166CR ?

Depuis le menu OSD, sélectionnez 'Filtre de lumière bleue' et choisissez parmi 5 niveaux (0 à 4). Le niveau 0 désactive le filtre. Les niveaux 1 à 3 réduisent progressivement la lumière bleue tout en laissant la luminosité réglable manuellement. Le niveau 4 est certifié TUV Low Blue Light : il réduit la lumière bleue nocive de 70 % et est recommandé pour les longues sessions de soirée ou si vous souffrez de fatigue visuelle. À ce niveau, la luminosité n'est plus ajustable manuellement.

Comment utiliser la béquille 360° et passer en mode portrait ?

La béquille intégrée s'incline librement jusqu'à 70° de chaque côté pour adapter l'angle de vision à votre poste de travail. Les pochettes à cordon de serrage intégrées permettent de fixer le câble USB-C et d'éviter qu'il ne tire sur le connecteur. Pour passer en mode portrait, faites pivoter physiquement le moniteur à 90°. La rotation de l'affichage s'effectue automatiquement si 'Rotation automatique' est activé dans l'OSD et que DisplayWidget Center est installé sous Windows.

Mon écran clignote ou affiche le logo ASUS en boucle après branchement, que faire ?

Ce comportement indique une alimentation USB-C insuffisante. Pour diagnostiquer : maintenez le bouton gauche (Filtre lumière bleue) enfoncé pendant que vous branchez le câble USB-C pour entrer en mode sans échec. Dans ce mode, augmentez progressivement la luminosité et notez la valeur 'Y' à laquelle le moniteur redémarre - c'est la limite d'alimentation de votre port. Réglez la luminosité en dessous de cette valeur, ou utilisez un hub USB-C avec alimentation externe pour fournir davantage de puissance au moniteur.

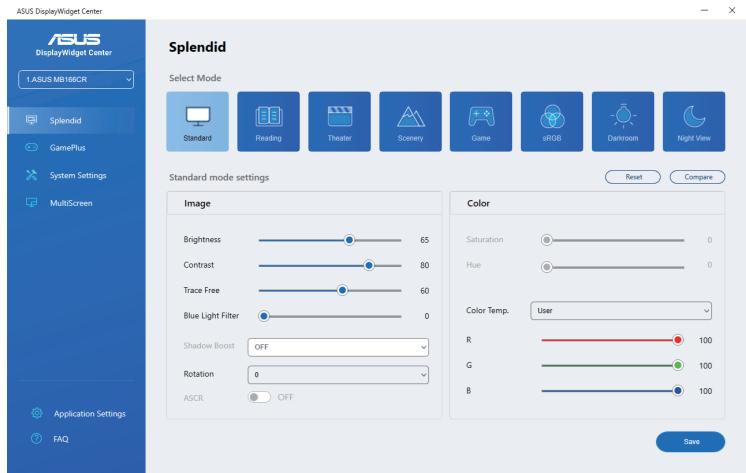

Qu'est-ce que DisplayWidget Center et est-il nécessaire d'installer ce logiciel ?

DisplayWidget Center est le logiciel ASUS dédié au MB166CR sur PC. Son installation est facultative mais recommandée : il active la rotation automatique portrait/paysage, permet de contrôler les réglages OSD depuis la barre des tâches Windows et facilite la gestion de plusieurs profils d'affichage. Téléchargez-le sur le site ASUS, page produit MB166CR, onglet Support > Pilotes et utilitaires. Connectez toujours le moniteur avant d'ouvrir l'application pour qu'il soit correctement détecté.

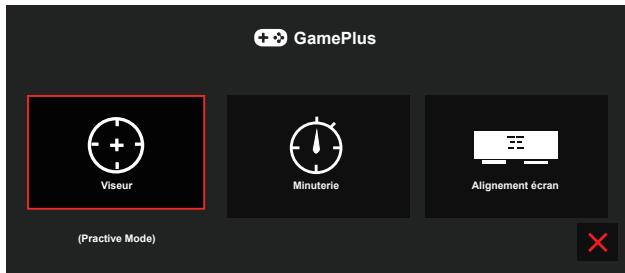

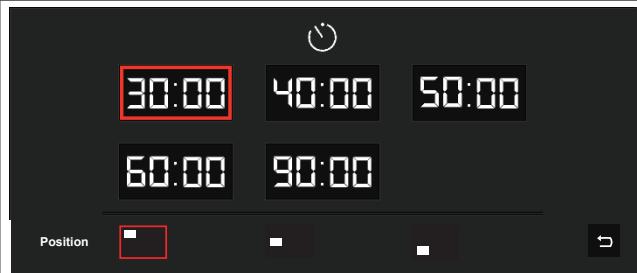

Comment configurer et utiliser la fonction GamePlus sur le MB166CR ?

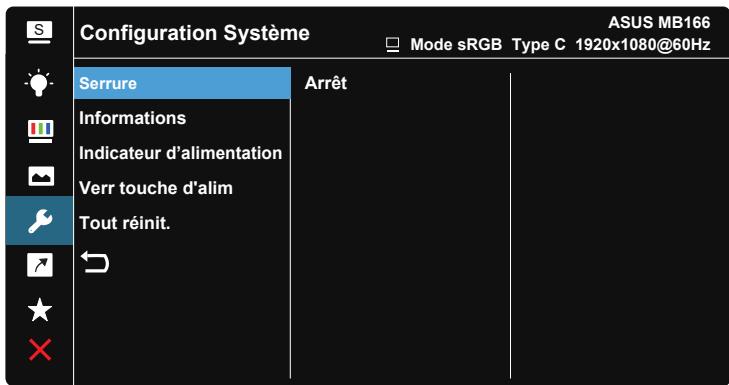

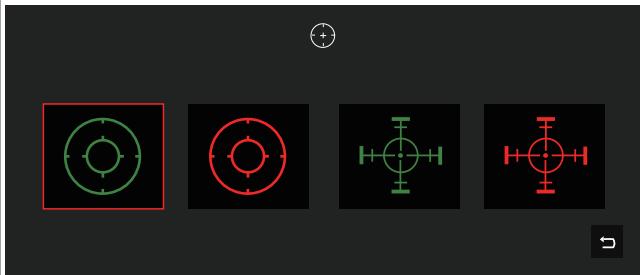

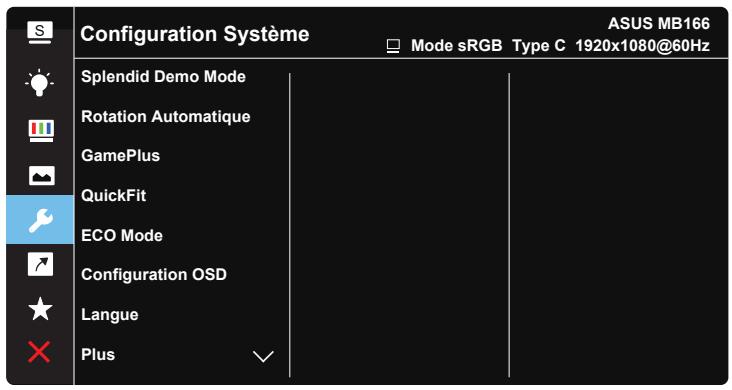

Accédez à GamePlus via le menu OSD > Configuration Système > GamePlus > Marche. Trois outils s'affichent : le Viseur (réticule superposé sur l'image, très utile en FPS pour les joueurs qui ne veulent pas dépendre du curseur en jeu), la Minuterie (chronomètre ou compte à rebours en surimpression) et l'Alignement écran (cadres de référence pour aligner plusieurs moniteurs). Naviguez avec le bouton de défilement et confirmez votre choix. Pour quitter, appuyez sur le bouton de sortie.

Comment enregistrer et recharger mes réglages favoris avec MyFavorite ?

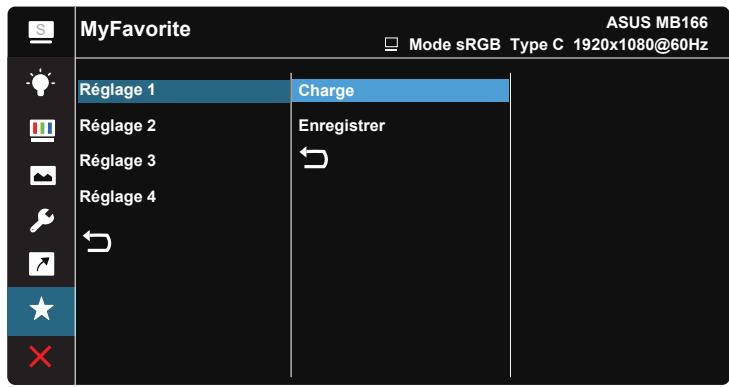

MyFavorite permet de conserver jusqu'à 4 configurations complètes (luminosité, contraste, mode Splendid, filtre lumière bleue, etc.). Dans le menu OSD, sélectionnez MyFavorite, choisissez un emplacement (Réglage 1 à 4) et appuyez sur 'Enregistrer' pour capturer tous les paramètres actuels. Pour les rappeler, sélectionnez l'emplacement correspondant et appuyez sur 'Charge'. Exemple d'usage : un profil 'Travail' en mode Lecture avec luminosité réduite le soir, et un profil 'Gaming' en mode Jeu avec contraste maximum.

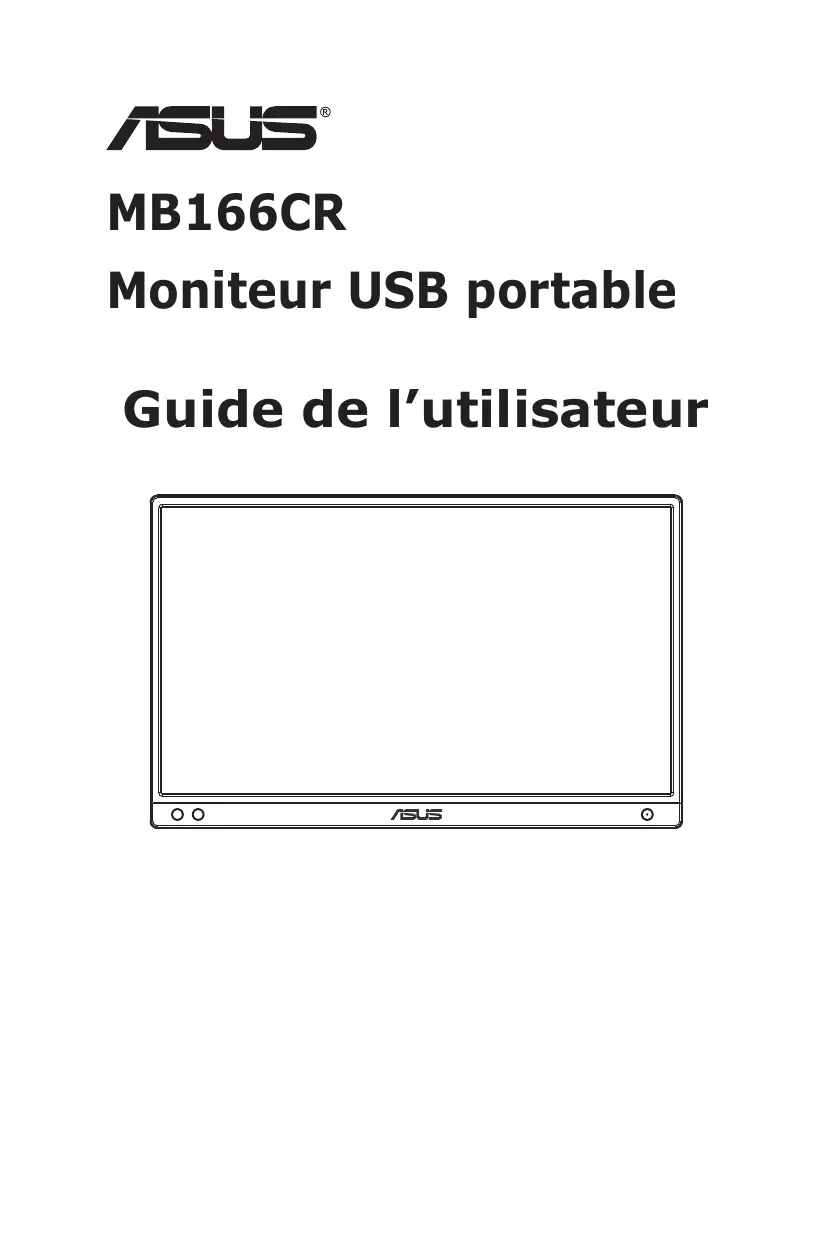

MODE D'EMPLOI MB166CR ASUS

Moniteur USB portable

Guide de l'utilisateur

Table des matières

Avertissements iii

Informations de sécurité v

Soin & Nettoyage vii

Services de récupération viii

1.1 Bienvenue 1-1 1.2 Contenu de la boîte 1-1 1.3 Présentation du moniteur 1-2

1.3.1 Vue de devant 1-2 1.3.2 Fonction QuickFit 1-3

2.1 Positions debout du moniteur 2-1

2.2 Béquille 360° avec des pochettes à cordon de serrage 2-1 2.3 Connectez le moniteur USB au système 2-2

3.1 Menu OSD (affichage à l'écran) 3-1

3.1.1 Reconfiguration 3-1 3.1.2 Présentation des fonctions OSD 3-2

3.2 DisplayWidget Center 3-11 3.3 Spécifications 3-12 3.4 Guide de dépannage (FAQ) 3-13 3.5 Fréquences supportées 3-15

Copyright © 2023 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication, y compris les produits et le logiciel décrits dans ce document, ne peut être reproduite, transmise, transcrite, stockée dans un système d'interrogation ou traduite dans une langue quelconque, sous quelque forme et par quelque moyen que ce soit, sans l'autorisation écrite de ASUSTeK COMPUTER INC. ("ASUS").

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS ; ou (2) si le numéro de série du produit a été effacé ou n'est plus lisible.

ASUS FOURNIT CE MANUEL « TEL QUEL » SANS GARANTIE QUELLE QU'ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À DES FINS PARTICULIÈRES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYÉS OU AGENTS NE SAURAIENT ÊTRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPÉCIAUX, CIRCONSTANCIELS OU CONSÉCUTIFS (Y COMPRIS LES DOMMAGES POUR MANQUE À GAGNER, PERTES COMMERCIALES, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION D'EXPLOITATION ET AUTRES), MÊME SI ASUS A ÉTÉ AVISÉE DE LA POSSIBILITÉ DE TELS DOMMAGES DÉCOULANT DE TOUT DÉFAUT OU D'ERREUR CONTENUE DANS LE PRÉSENT MANUEL OU PRODUIT.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SONT FOURNIES À TITRE D'INFORMATION UNIQUEMENT ET SONT SOUS RÉSERVE DE CHANGEMENTS À TOUT MOMENT SANS PRÉAVIS. ELLES NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABILITÉ NI AUCUN ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAÎTRE DANS LE PRÉSENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Les noms de produits et d'entreprises qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou des droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrefaçon.

Avertissements

Déclaration de la Commission Fédérale des Télécommunications (FCC)

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes :

• Cet appareil ne doit pas causer d'interférences nuisibles, et
• Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B, suivant la section 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'appareil et le récepteur. - Connecter l'appareil sur une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté. - Consultez votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.

Déclaration de la commission canadienne des communications

Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.

Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.

REMARQUE : Ce moniteur est certifié ENERGY STAR.

Ce produit est qualifié ENERGY STAR avec ses paramètres par défaut qui peuvent être restaurés à l'aide de la fonction « Factory Reset » du menu OSD. La modification des paramètres d'usine par défaut ou l'activation d'autres fonctionnalités peut augmenter la consommation électrique, qui peut alors dépasser les limites spécifiées par ENERGY STAR.

EAC

Déclaration de conformité

Cet appareil respecte les exigences énoncées dans la directive du Conseil sur le rapprochement des législations des États membres concernant la compatibilité électromagnétique (2014/30/UE), la directive basse tension (2014/35/UE), la directive ErP (2009/125/CE) et la directive RoHS (2011/65/UE). Ce produit a été testé et déclaré conforme aux normes harmonisées pour les équipements des technologies de l'information, ces normes harmonisées ayant été publiées sous les directives du Journal Officiel de l'Union Européenne.

Déclaration sur le symbole DEEE

Ce symbole sur le produit ou son emballage indique que ce produit ne doit pas être jeté avec vos autres déchets ménagers. À la place, il est de votre responsabilité d'éliminer vos déchets d'équipements en les remettant à un point de collecte désigné en vue du recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur élimination contribuent à préserver les ressources naturelles et à assurer leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur l'endroit où vous pouvez déposer vos équipements usagés à des fins de recyclage, veuillez contacter votre mairie, votre service de collecte des déchets ménagers ou le magasin où vous avez acheté le produit.

Informations de sécurité

• Avant d'installer ce moniteur USB portable, lisez attentivement toute la documentation qui accompagne la boîte.
• Pour réduire le risque d'incendie ou de choc électrique, n'exposez jamais ce moniteur USB portable à la pluie ou à l'humidité.
• N'essayez jamais d'ouvrir le boîtier du moniteur USB portable.
• Avant d'utiliser ce moniteur USB portable, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas ce moniteur USB portable à un endroit qui pourrait devenir humide. Placez ce moniteur USB portable sur une surface stable.
• N'insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier de ce moniteur USB portable.
• Si vous rencontrez des problèmes techniques avec ce moniteur USB portable, contactez un technicien de réparation qualifié ou votre revendeur.
• Ce moniteur USB portable est alimenté par un port USB conforme au circuit LPS et SELV avec IEC60950-1:2005.

AVERTISSEMENT

Une utilisation d'un casque ou d'écouteurs autres que ceux spécifiés peut entraîner une perte auditive en raison de pressions sonores excessives.

Veuillez vérifier que le système de distribution de l'installation du bâtiment inclut un disjoncteur de 120/240V, 20A (maximum).

Si le cordon d'alimentation est muni d'une fiche de raccordement à 3 broches, branchez la fiche dans une prise de courant à 3 broches reliée à la terre (masse). Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, par exemple en utilisant un adaptateur à 2 broches. La broche de mise à la terre est un dispositif de sécurité important.

Risque de stabilité.

Le produit peut tomber, causant des blessures graves ou la mort. Pour éviter toute blessure, ce produit doit être solidement fixé au plancher/au mur conformément aux instructions d'installation.

Le produit peut tomber, causant des blessures graves ou la mort.

Beaucoup de blessures, en particulier aux enfants, peuvent être évitées en prenant des précautions simples comme celles qui suivent :

Utilisez TOUJOURS des armoires, des supports ou des méthodes

d'installation recommandées par le fabricant de l'ensemble de produits.

Utilisez TOUJOURS des meubles qui peuvent supporter le produit en toute sécurité.

Assurez-vous TOUJOURS que le produit ne dépasse pas du meuble où il est installé.

Expliquez TOUJOURS aux enfants le danger de grimper sur un meuble pour atteindre le produit ou ses boutons.

Faites TOUJOURS cheminer les cordons et les câbles connectés à votre produit afin qu'on ne puisse pas trébucher dessus, les tirer ou les emporter.

NE placez JAMAIS un produit dans un endroit instable.

NE placez JAMAIS le produit sur des meubles hauts (par exemple des armoires ou des bibliothèques) sans ancrage à la fois du meuble et du produit sur un support approprié.

NE placez JAMAIS le produit sur un tissu ou autre matériel entre le produit et le meuble où il est installé.

NE placez JAMAIS d'objets qui pourraient inciter les enfants à grimper, comme des jouets et des télécommandes, sur le dessus du produit ou du meuble sur lequel le produit est installé.

Si le produit existant doit être conservé et déplacé, les mêmes considérations que ci-dessus doivent être appliquées.

■ ASUS CONTACT INFORMATION
■ ASUSTeK Computer Inc.		■ ASUS Computer International (America)
Address	1F, No.15, Lide Rd., Beitou Dist., Taipei City, 112	Address	48720 Kato Rd., Fremont, CA 94538, USA
		Telephone	[phone]
Telephone	[phone]	Fax	[phone]
Fax	[phone]	Website	http://usa.asus.com/
E-mail	[e-mail]
Website	http://www.asus.com.tw/	■ Technical Support
■ Technical Support		Telephone	[phone] (English Only)
Telephone	[phone]		[phone] (French Only)
		Online Support	http://support.asus.com/
			Support Fax	[phone]
			Online Support	http://support.asus.com/

Soin & Nettoyage

• Nettoyage. Éteignez votre moniteur et débranchez le câble. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévu pour les écrans LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait couler dans le moniteur et entraîner un choc électrique. Utilisez uniquement de l'eau propre pour le nettoyage.

Les symptômes suivants sont normaux avec le moniteur :

• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran récupérera lentement ou vous pouvez éteindre le commutateur d'alimentation pendant des heures.
• Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran vous-même !

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en essayant de terminer une tâche.

AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer une tâche.

IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.

REMARQUE : Astuces et informations supplémentaires pour aider à terminer une tâche.

Où trouver plus d'informations

Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS

Les sites Web internationaux d'ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d'ASUS. Référez-vous à http://www.asus.com

2. Documentation en option

Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.

Services de récupération

Les programmes de recyclage et de récupération ASUS proviennent de notre engagement au plus haut niveau pour la protection de notre environnement. Nous croyons qu'offrir des solutions pour nos clients leur permet de recycler de manière responsable nos produits, batteries et autres composants et les matériaux d'emballage.

Rendez-vous sur http://csr.asus.com/english/Takeback.htm pour les détails de recyclage concernant les informations des différentes régions.

1.1 Bienvenue !

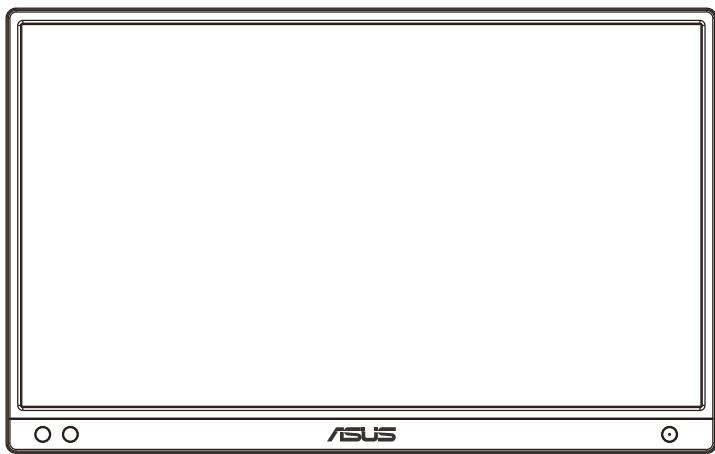

Merci d'avoir acheté le moniteur USB portable ASUS®

Le dernier moniteur USB portable ASUS offre la plus grande portabilité et simplicité à votre vie, en améliorant votre expérience et le style.

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte :

✓ Moniteur USB portable ✓ Guide de mise en route ✓ Carte de garantie ✓ Câble USB Type-C ✓ Couverture de protection ✓ Béquille 360°

• Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.

1.3 Présentation du moniteur

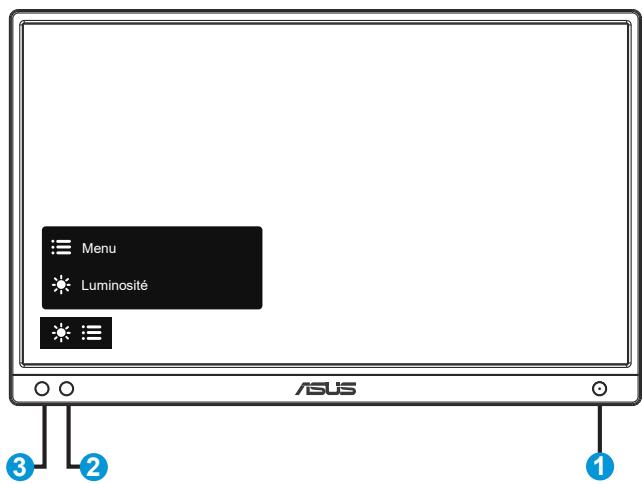

1.3.1 Vue de devant

1. Bouton d'alimentation / DEL d'alimentation
2. Appuyez sur ce bouton pour allumer/éteindre le moniteur.
3. Les couleurs du voyant d'alimentation sont indiquées dans le tableau ci-dessous.

État	Description
Bleu	Marche
Orange	Mode Veille
Foncé	Arrêt

1. Bouton Menu
2. Appuyez sur ce bouton pour ouvrir le menu OSD.
3. Luminosité
4. Réglez le niveau d'énergie de la luminosité.
5. Port USB Type-C

1.3.2 Fonction QuickFit

La fonction QuickFit contient deux types de formes : (1) Grille (2) Taille de photo.

1. Motif Grille : Aide les concepteurs et les utilisateurs à organiser le contenu et l'affichage sur une page, et à créer un design et un effet cohérents.

La grille d'alignement 1 fera l'objet d'une rotation automatique si la fonction Rotation automatique est activée.

• La fonction Rotation automatique ne fonctionne avec un SE Windows qu'en installant le logiciel DisplayWidget Center.

1. Taille de photo : Permet aux photographes et aux autres de visualiser précisément et d'éditer leurs photos en taille réelle sur l'écran.

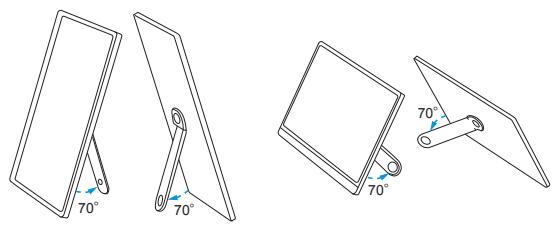

2.1 Positions du moniteur

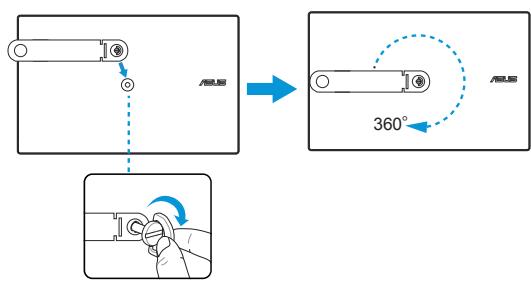

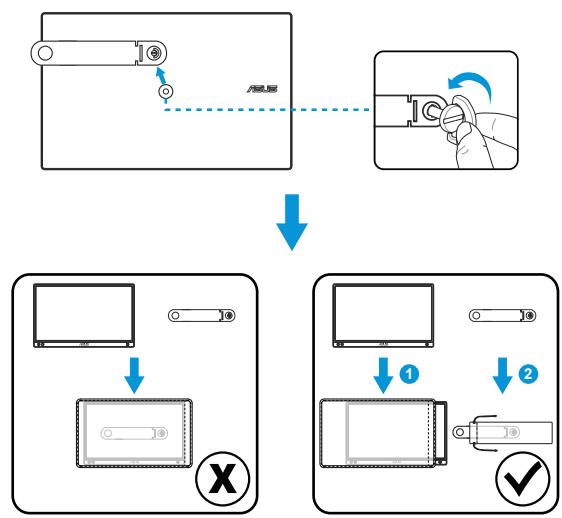

2.2 Béquille 360° avec pochettes à cordon de serrage

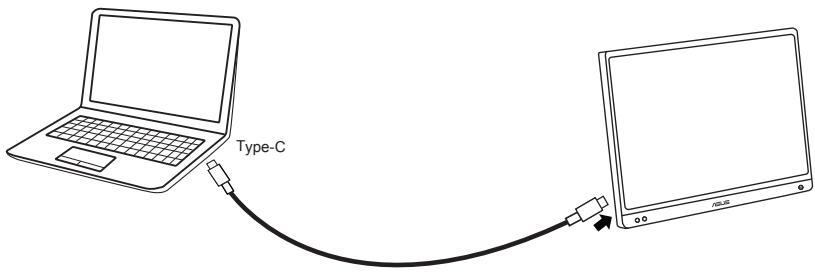

2.3 Connectez le moniteur USB au système

Veuillez vous assurer que le système hôte connecté prend en charge le mode USB Type-C « Mode Alt DisplayPort™ » et qu'un câble USB Type-C est correctement connecté entre le moniteur USB et le système hôte.

3.1 Menu OSD (affichage à l'écran)

3.1.1 Reconfiguration

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD.
2. Appuyez sur le bouton ∇ pour vous déplacer entre les différentes options du menu. Lorsque vous passez d'une icône à une autre, le nom de l'option est mis en surbrillance.
3. Pour sélectionner l'élément en surbrillance dans le menu, appuyez à nouveau sur le bouton ✓.
4. Appuyez sur le bouton ∇ pour sélectionner le paramètre désiré.
5. Appuyez sur le bouton ✓ pour afficher la barre de réglage, puis utilisez le bouton ∇ pour effectuer les modifications en fonction des indicateurs dans le menu.
6. Appuyez sur le bouton ⊃ pour revenir au menu précédent ou sur ✓ pour confirmer et revenir au menu précédent.

3.1.2 Présentation des fonctions OSD

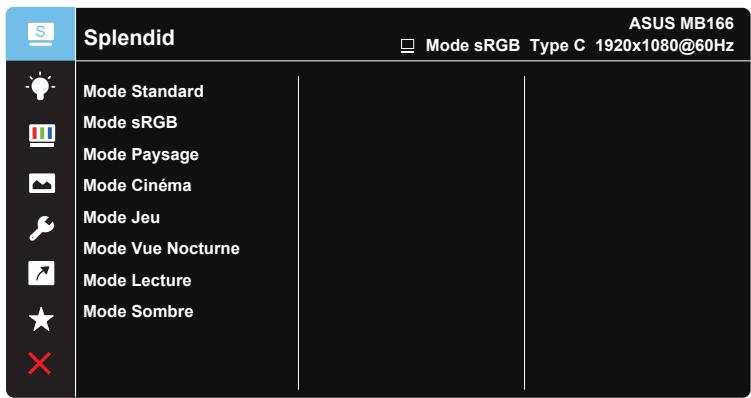

1. Splendid

Cette fonction contient huit sous-fonctions que vous pouvez sélectionner en fonction de votre préférence.

Mode Standard : le meilleur choix pour modifier des documents avec la technologie de vidéo intelligente SPLENDID™. - Mode sRGB : le meilleur choix pour afficher les photos et les images provenant des PC. - Mode Paysage : le meilleur choix pour l'affichage de photos de paysage, avec la technologie de vidéo intelligente SPLENDID™. - Mode Cinéma : le meilleur choix pour regarder des films avec la technologie de vidéo intelligente SPLENDID™. - Mode Jeu : le meilleur choix pour jouer à des jeux avec la technologie de vidéo intelligente SPLENDID™. - Mode Vue Nocturne : le meilleur choix pour les yeux ou les films dans des endroits sombres, avec la technologie de vidéo intelligente SPLENDID™. - Mode Lecture : le meilleur choix pour la lecture d'un livre. - Mode Sombre : le meilleur choix pour les environnements avec un faible éclairage.

• En Mode Standard, les fonctions Saturation, Teinte, Netteté et ASCR ne peuvent pas être configurées par l'utilisateur.
• En Mode sRGB, les fonctions Saturation, Température de couleur, Teinte, Netteté, Luminosité, Contraste et ASCR ne peuvent pas être configurées par l'utilisateur.
• En Mode Lecture, les fonctions Saturation, Teinte, Netteté, ASCR, Contraste et Température de couleur ne peuvent pas être configurées par l'utilisateur.

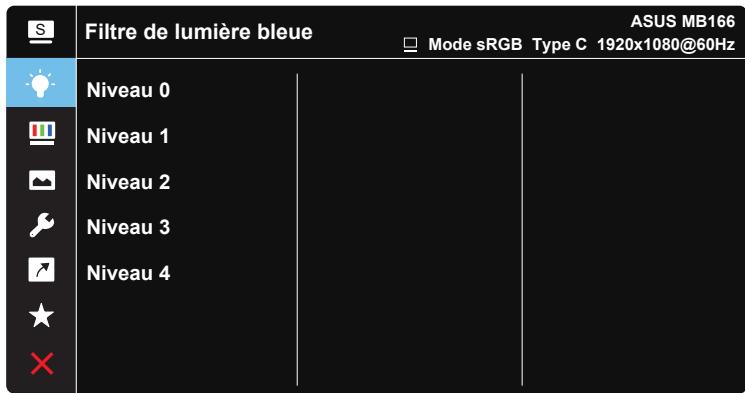

2. Filtre de lumière bleue

Ajustez le niveau d'énergie de la lumière bleue émise par le rétroéclairage à DEL.

• Niveau 0 : aucune modification.
• Niveau 1 à 4 : plus le niveau est élevé, plus la lumière bleue sera réduite.

Lorsque le Filtre de lumière bleue est activé, les paramètres par défaut du Mode standard seront automatiquement importés. - Entre les Niveaux 1 et 3, la fonction de luminosité est configurable par l'utilisateur. - Le Niveau 4 est un paramètre optimisé. Il est conforme à la certification TÜV pour la lumière bleue faible. La fonction de luminosité n'est pas configurable par l'utilisateur.

Veuillez consulter ce qui suit pour atténuer la fatigue oculaire :

• Les utilisateurs doivent passer du temps à l'écart de l'écran s'ils travaillent pendant plusieurs heures. Il est conseillé de faire de courtes pauses (au moins 5 minutes) après environ 1 heure de travail continu sur l'ordinateur. Prendre des pauses courtes et fréquentes est plus efficace qu'une seule pause plus longue. Pour réduire la fatigue oculaire et la sécheresse oculaire, les utilisateurs doivent reposer leurs yeux régulièrement en fixant des objets éloignés.
• Des exercices des yeux permettent de réduire la fatigue oculaire. Répétez souvent ces exercices. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices des yeux : (1) Regardez de manière répétée de haut en bas. (2) Roulez lentement des yeux. (3) Bougez vos yeux en diagonale. La lumière bleue à haute énergie peut conduire à de la fatigue oculaire et à la DMLA (Dégénérescence maculaire liée à l'âge). Le filtre de lumière bleue réduit la lumière bleue nocive à 70 % (max.) afin d'éviter le SVI (syndrome de vision informatique).

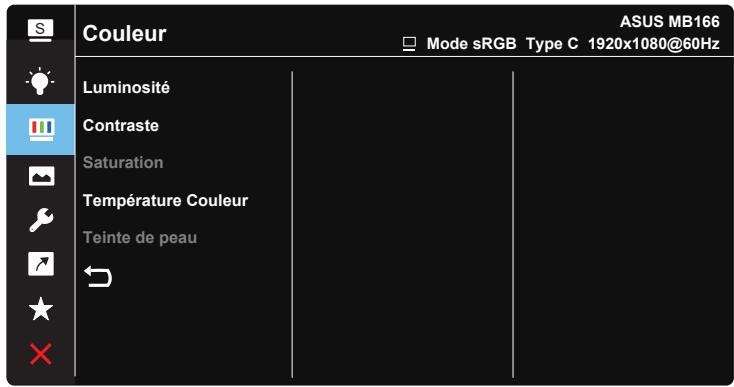

3. Couleur

Choisissez la couleur d'image désirée avec cette fonction.

Luminosité : la plage de réglage est de 0 à 100. Contraste : la plage de réglage est de 0 à 100. Saturation : la plage de réglage est de 0 à 100. Température de couleur : contient trois modes de couleurs prédéfinies (Froid, Normal, Chaud) et un mode Utilisateur. Teinte de peau : contient trois modes de couleurs prédéfinis, "Rouge", "Naturel" et "Jaune".

• En mode Utilisateur, les couleurs R (Rouge), V (Vert) et B (Bleu) peuvent être réglées par l'utilisateur ; la plage de réglage va de 0 à 100.

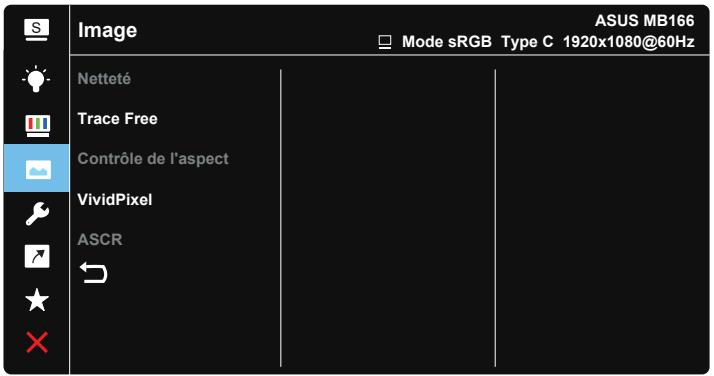

4. Image

Vous pouvez ajuster la Netteté, le Trace Free, le Contrôle de l'aspect, le VividPixel et l'ASCR à partir de cette fonction principale.

• Netteté : pour ajuster la netteté de l'image. La plage de réglage est de 0 à 100.
• Trace Free : augmente le temps de réponse avec la technologie Over Drive. La plage de réglage est de 0 (lent) à 100 (rapide).
• Contrôle de l'aspect : permet de régler le rapport d'aspect sur « Plein écran » ou « 4:3 ».
• VividPixel : technologie exclusive d'ASUS qui rend les images plus vivantes avec des détails cristallins, pour votre plaisir. La plage de réglage est de 0 à 100.
• ASCR : choisissez Marche ou Arrêt pour activer ou désactiver la fonction de rapport de contraste dynamique.

4:3 uniquement disponible lorsque la source d'entrée est au format 4:3.

5. Configuration Système

Pour ajuster la configuration du système.

Splendid Demo Mode : pour activer le mode Démo de la fonction Splendid. Rotation automatique : pour activer/désactiver la rotation d'image automatique. Veuillez noter que la fonction Rotation automatique ne fonctionne avec un SE Windows qu'en installant le logiciel DisplayWidget Center.

• GamePlus : la fonction GamePlus fournit un ensemble d'outils et crée un meilleur environnement de jeu pour les utilisateurs qui utilisent différents types de jeux. En particulier, la fonction Viseur est spécialement conçue pour les nouveaux joueurs ou les débutants intéressés par les jeux First Person Shooter (FPS).

Pour activer GamePlus :

• Sélectionnez Marche pour ouvrir le menu principal de GamePlus.
• Appuyez sur ▶ pour sélectionner entre les fonctions Viseur, Minuterie et Alignment écran.
• Appuyez sur √ pour confirmer la fonction choisie. Sélectionnez × pour sortir et quitter.

Pour obtenir la dernière version du logiciel DisplayWidget Center, veuillez vous rendre sur la page du produit www.asus.com pour le télécharger et l'installer.

Menu principal de GamePlus

GamePlus - Viseur

GamePlus - Minuterie

• QuickFit : Voir pages 1-3 pour plus de détails. ECO Mode : Pour activer le mode d'économie d'énergie.
• Configuration OSD : Pour ajuster le Délai OSD, DDC/CI, et la Transparence de l'écran OSD.
• Langue : Pour choisir la langue du menu OSD. Les sélections possibles sont : Anglais, français, allemand, espagnol, italien, néerlandais, russe, polonais, tchèque, croate, hongrois, roumain, portugais, turc, chinois simplifié, chinois traditionnel, japonais, coréen, persan, thaïlandais, indonésien, ukrainien. Plus : Pour revenir à la page suivante dans Réglages du système.
• Serrure : Pour activer la fonction de verrouillage des boutons. Appuyez sur le bouton de menu pendant plus de cinq secondes pour désactiver la fonction de verrouillage des boutons.
• Informations : Affiche les informations du moniteur.
• Indicateur d'alimentation : Pour allumer/éteindre le voyant d'alimentation DEL. Verrouillage touche d'alim. : Pour activer/désactiver la touche d'alimentation.
• Tout réinitialiser : Sélectionner "Oui" pour restaurer tous les réglages sur le mode d'usine par défaut.

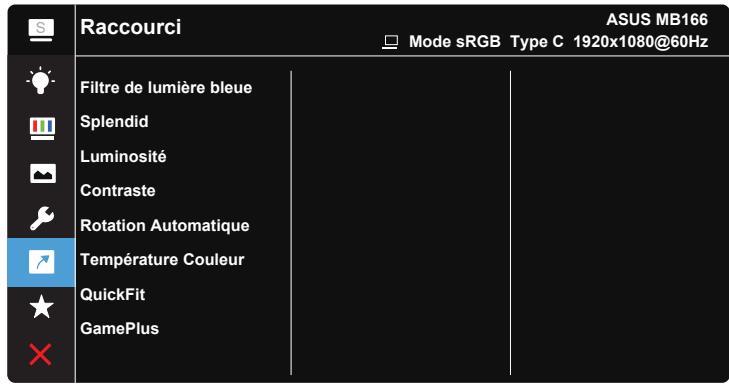

6. Raccourci

Sélectionnez cette option pour pouvoir définir la touche de raccourci.

• Raccourci : L'utilisateur peut choisir entre "Filtre de lumière bleue", "Splendid", "Luminosité", "Contraste", "Rotation Automatique", "Température Couleur", "QuickFit", "GamePlus" et l'utiliser avec un bouton de raccourci.

7. MyFavorite

Charger/enregistrer tous les paramètres sur le moniteur.

3.2 DisplayWidget Center

Veuillez vous rendre sur le site web officiel de MB166CR, trouvez l'onglet « Support » et choisissez « Driver & Utility » (Pilote et utilitaire) pour télécharger la dernière version de DisplayWidget Center.

Veuillez toujours connecter votre MB166CR au périphérique d'entrée en PREMIER, puis ouvrez ensuite DisplayWidget Center.

Nous vous recommandons également de créer un raccourci pour DisplayWidget Center sur le bureau de votre ordinateur pour l'ouvrir plus facilement.

3.3 Spécifications

Modèle	MB166CR
Taille du panneau	Écran large 15,6" (16:9, 39,62cm)
Résolution	1920 x 1080
Luminosité (Typ.)	250 cd/m2
Contraste (Typ.)	1000:1
Couleurs de l'écran	262 K
Entrée Numérique	Mode Alt DisplayPort™ pour USB Type-CTM
Couleur	Noir
Consommation électrique	5,24 W (basé sur la norme Energy Star 8.0)
Temp. de fonctionnement	0° ~ 40°
Phys. Dimensions (LxHxP)	360,1 x 225,6 x 11,8 mm
Dimensions de la boîte (LxHxP)	434 x 290 x 76 mm
Poids net (approx.)	0,78kg
Poids brut (approx.)	1,7kg
Tension de voltage	4,75-5,25V ou 8,55-9,45V ou 11,4-12,6V ---, 2,0A

*Les spécifications sont sujettes à modification sans préavis.

3.4 Guide de dépannage (FAQ)

Problème	Solution possible
Levoyant DEL d'alimentation n'est pas MARCHE	Appuyez sur le bouton pour vérifier si le moniter est en mode ALLUMÉ.Vérifiez que le cable USB Type-C est correctement connecté au moniter et à l'ordinateur.
Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran	Vérifiez si le moniter et l'ordinateur sont en mode Marche.Assurez-vous que le cable USB Type-C est correctement connecté entre le moniter USB portable et l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue Connectez l'ordinateur à un autre moniter disponible pour vérifier que l'ordinateur fonctionne correctement.
L'image de l'écran est trop claire ou trop foncée	Réglez la luminosité avec le bouton.
L'image de l'écran n'est pas centrée ou pas de bonne taille	Assurez-vous que le cable USB Type-C est correctement connecté entre le moniter USB portable et l'ordinateur.Eloignez les apparils électriques susceptibles de causeurs des interférences.
Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparaît pas blanc)	Inspectez le cable USB Type-C et assurez-vous qu'aucune broche n'est courbée.
Après avoir connecté au dispositif USB Type-C source, les voyants DEL d'alimentation clignotent en continu ou affichent le logo ASUS de manière répétée	• Alimentation insuffisante des dispositifs USB Type-C sources. Veuillez suivre les étapes ci-dessous : • Appuyez sur la touche de fonction gauche, puis connectez le cable USB Type-C. Cette opération activera le mode sans échec intégré. Àpres avoir affchéé le logo ASUS, veuillez relâcher le bouton Filtre de lumière bleue. Lorsque le logo ASUS a disparu, un message "mode sans échec" s'affiche à l'écran. Lorsque le message "mode sans échec" disparait de l'écran, veuillez régler la couleur d'arrière-plan sur image blanche ou image presque blanche (*1). • Appuyez sur le bouton MENU, le menu principal s'affiche à l'écran. Le coin supérieur gauche de l'écran affichera des "S" de petite taille de couleur rouge, indiquant qu'il est dorénavant en mode sans échec. Allez dans le réglage de la luminosité, appuyez sur la touche haut pour régler la luminosité. Durant le processus, veuillez notes la valeur de luminosité "Y" jusqu'àu redémarrage du MB166CR. (*2). Par exemple, si la valeur de luminosité indique "70" et que le MB166CR redémarré lors du réglage sur "71", "70" est la valeur "Y" à noter et c'est la valeur de luminosité la plus élevé pour le dispositif USB-C source connecté. • Appuyez sur le bouton MENU, le menu principal s'affiche à l'écran. Le coin supérieur gauche continue d'indiquer "S" pour mode sans échec. Réglez la valeur de luminosité affichée à l'écran sur "Y" • Fermez l'affichage à l'écran et appuyez sur le bouton de raccourci Filtre passé-bas bleu faible pendant 5 secondes pour couper le mode sans échec. • Terminé.

1: La couleur blanche en arrière-plan consommera davantage d'électricité, il est donc préférable d'utiliser la couleur blanche en arrière-plan pour tester la limite de puissance depuis le dispositif USB Type-C source. 2: Si le MB166CR ne redémarre pas lorsque la valeur est réglée sur 100, cela signifie que le dispositif USB Type-C source présente une alimentation suffisante.

3.5 Fréquences supportées

Fréquences primaires de PC supportées

Résolution	Taux de raffaîchissement	Fréquence horizontalie
640x480	60Hz	31,469kHz
800x600	60Hz	37,879kHz
1024x768	60Hz	48,363kHz
1280x960	60Hz	60kHz
1280x1024	60Hz	63,981kHz
1440x900	60Hz	55,935kHz
1680x1050	60Hz	65,29kHz
1920x1080	60Hz	67,5kHz

Modes IBM, fréquences prédéfinies d'usine

Résolution	Taux de rafraîchissement	Fréquence horizontalie
640x350	70Hz	31,469kHz
720x400	70Hz	31,469kHz

Modes VESA, fréquences utilisateurs disponibles

Résolution	Taux de rafraîchissement	Fréquence horizontalie
848x480	60Hz	31,02kHz
1280x720	60Hz	44,772kHz
1280x800	60Hz	49,702kHz
1920x1080	60Hz	66,587kHz
