MODE D'EMPLOI CHDV942X FAURE

Pour les apparèils commerciales par la France

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuees par un professionnelnel qualifié.
Votte appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez ainsi des risques matriel et corporel.
Débranchez vous apparaill avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si voire appareil est equiped d'un eclairage, debranche z l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Consignes de sécurité 4

pour 1'installateur 4

pour l'utilisateur 5

Généralités 6

Version évacuation extérieure 6

Versionrecyclage. 6

Utilisation de la hotte 7

Pour une ventilation optimale 7

Entretien 8

Nettoyage 8

Filtres a graisse métalliques 8

Filtre à charbon 9

Remplacement de I'ampoule d'éclairage 9

Accessoires 9

EN CAS D'ANOMALIE DE FONCTIONNEMENT 10

Garantie 11

ServiceAprés-vente 11

éristiques techniques 11

Installation 12

Déballage 12

Montage 12

Branchement electrique 12

Montage 12

Accessoires/Matériel de montage 13

Montage 13

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

pour l'installateur

• Le tuyau d'évacuation doit partager un diamètre de 125mm en version évacuation.
• Les mêleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau doit être en matière auto-extinguible. Pourmaintenirle tuyau et assurer une etanchéité,utilisez un collier de serrage (non fourni avec l'appareil).

Attention! Le conduit d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

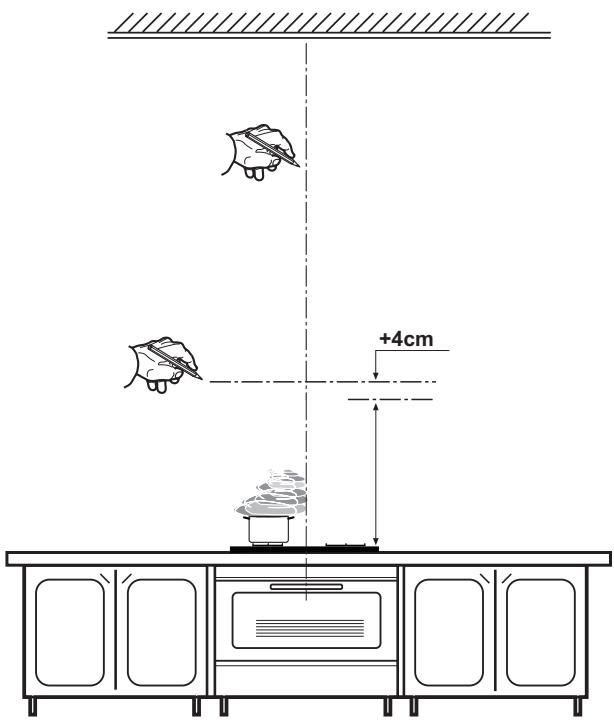

• Lors de l'installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:

Cuisinière electrique 650 mm
Cuisinière à gaz 750 mm

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l'air dans la piece où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 ^-5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.

• Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparils fonctionnant avec une source d'énergie autre que l'électricité.

• Si la hotte est utilisé en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôle).
  L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur.

• Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'évacuation.
• Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même piece de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d'appareils reliés à une cheminée et de hottes aspirantes n'est assure que si le local et/ou l'appointement (pièces communicantes) possède une entrée d'air adaptée d'env. 500 à 600 cm², empêchant ainsi une dépression lorsque la hotter est en service.
• Comme dans les pieces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d'entrée d'air aussi importante que l'ouverture d'évacuation», le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 cm².
• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :
  — parcours d'évacuation court et direct
  — nombre de coudes minimal sur les tuyaux
  — pose des tuyaux avec des courbes plutôt que des angles nets
  diamétres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l'ouverture d'évacuation).
  longueur ne devant pas excéder 3 mètres avec un coude, 2 mètres avec 2 coudes.
• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

pour l'utilisateur

• Il est recommendé de ne jamais laisser les foyers de cuisson sans recipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l'huile pourrait prendre feu à cause d'une surchauffe.
  Le risque augmente si l'on utilise de l'huile usagée.
• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une auto-inflammation.
• Flamber est strictement interdit sous la hotte.
  Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvre les disjoncteurs).
• Respectez les intervalles de remplacement du contrôle et de nettoyage.

Le non respect des consignes d'entretien et de nettoyage peut entraîrer un risque d'incendie suite à l'accumulation degraisse dans le contrôle.

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture apparéil est destiné à l'usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole préSENT sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet duTraitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version recyclage (filtre/s à charbon actifs monté/s) mais peut être utilisée, en enlevant le filtre à charbon actifs, en version évacuation extérieure.
• Voiture apparaïeil est équipé de 1 filtré à charbon actif, de 2 filtrés àGRAISSÉ et de 2 d'ampoules d'éclairage.

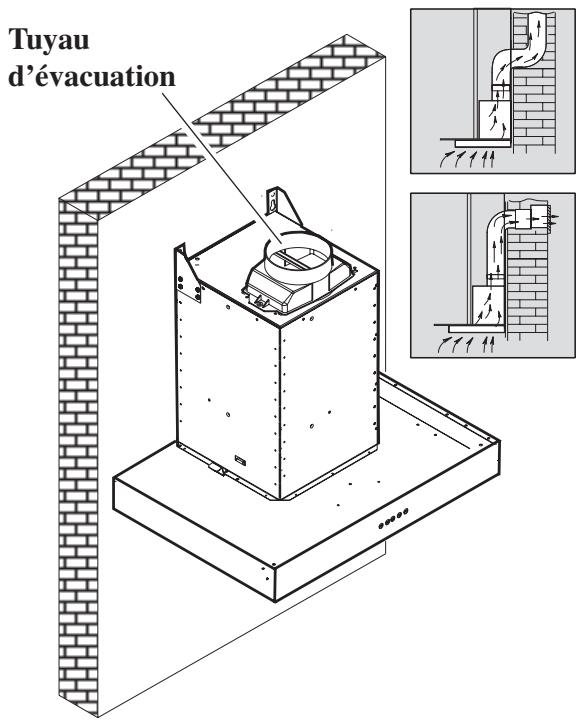

Version évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. Fig. 1.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Fig. 1

Version recyclage

• L'air est filtré par un filtré à charbon et renvoyé dans lapiece.
• En version recyclage utiliser le filtré à charbon actif TYPE 41 d'origine (voir Accessoires).

Fig. 2

Utilisation de la hotte

• La hotte est équipée de vitesse régable. Il est conseilé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.

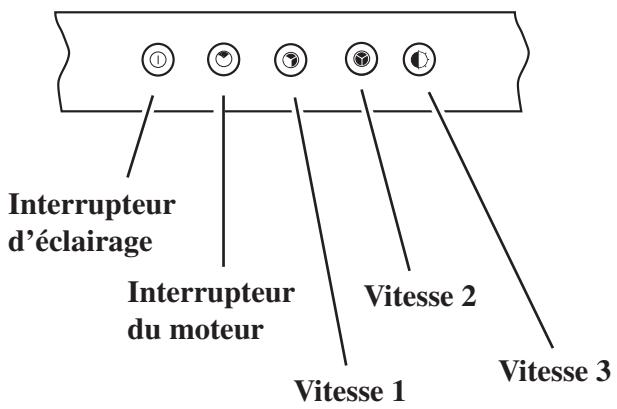

  Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.
• Interrupteur d'éclairage : il sert àmettre en fonctionnement ou à l'arrêt l'éclairage dont est équipé la hotte aspirante.
• Interrupteur du moteur: Il sert à l'enclement du moteur.
  Vitesse 1: Cet interrupteur sert à l'enclenchement de la 1ère vitesse du moteur.
  Vitesse 2: Cet interrupteur sert à l'enclementement de la 2ème vitesse du moteur.
  Vitesse 3: Cet interrupteur sert à l'enclementement de la 3ème vitesse du moteur.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d'une pierce contiguë.

Entretien

• Débranche la hotte avant tout entretien.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un dédTangent doux.

N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille des filtres àGRAISSE avec un chiffon légarement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement des filtres et de nettoyage. Le non respect peut entrainer un risque d'incendie suite à l'accumulation de graisse dans les filtres.

Filtres àGRAISSÉ métalliques

• Les filtres à graisse métalliques ont pour but de piéger les particules de graisse produites durant la cuisson des alimentés et sont utilisés aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Les filtres à graisses métalliques doivent être extraits toutes les 4 semaines et lavés soit à la main, soit dans un lave-vaisselle.

• Ouverture du filtré àGRAISSE métallique

Poussez en arrêté le dispositif d'arrêt du filtré àGRAISSÉ métallique puis sortez le filtré vers le bas.

Fig. 3.

Nettoyage à la main

• Laissez tremper les cassettes des filtres àGRAISSE métalliques durant env. 1 heures dans de l'eau chaude avec un détergent deux puis rincez à l'eau chaude. Remettez en place les cassettes soigneusement séchéées.

Lave-vaisselle

• Placez les cassettes des filtres àGRAISSE métalliques dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas etre gené par les filtres aGRAISE.

Lavez avec un programme pour vaiselles très sales et une température d'au moins 65^ . Recommenze eventuèlement l'opération. Remettez en place les cassettes après séchage.

• Il se peut qu'il y ait quelques modifications de la teinte des cassettes des filtres àGRAISSE METALLIQUES lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement des cassettes.
• Nettoyez l'intérieur du logement des cassettes avec de l'eau chaude contenant du détermgent (n'employez jamais de déterments corrosifs ou de brosses à recycler!).

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage des filtres.
• La responsabilité du constructeur ne peut enaucun cas etre engagee dans le cas d'unendommagement du moteur ou d'incendie liés àun entretien négligé ou au non respect desconsignes de sécurité precedemmentmentionnées.

Fig. 3

Filtre à charbon

• Le filtré/s à charbon actifs est/sondéjà monté/s.
• Remplacement du filtré à charbon

Le filtré à charbon actif doit généralement être remplaced tous les quatre mois (en fonction des conditions d'utilisation). Ce filtré ne peut être ni lavé ni réutilisé.

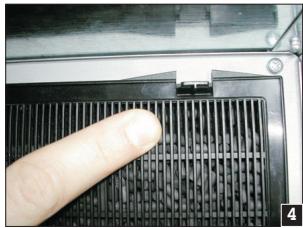

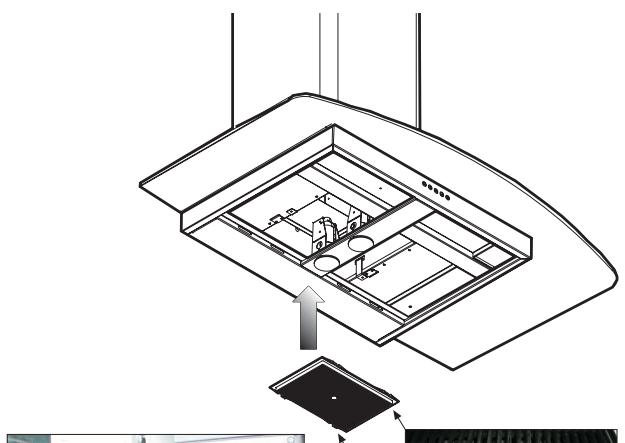

Montage - Fig. 4

Enlevez le filtré/s àGRAISSSE.

Positionnez le filtré à charbon actif devant la bouche d'accès au moteur d'aspiration (1). Bloquez d'abord le filtré par devant (2) puis accrochez-le à l'arrière à l'aide des crochets (3-4).

Replacez le filtrer/s àGRAISSE.

Pour le démontage,procédez dans l'ordre inverse.
- Lors de la commande d'un contrôle de rechange, veuillez préciser la désignation du modele et la reférence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appléil.
- Vous pouvez commander le filtrer à charbon auprès de votre magasin vendeur.

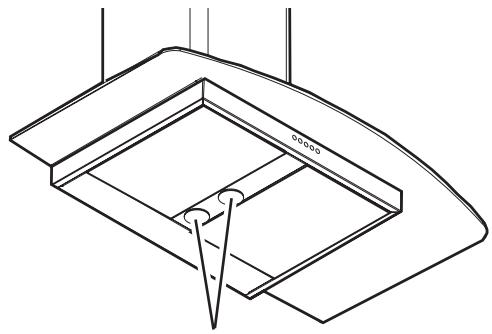

Remplacement de l'ampoule déclairage

• Mettez la hotter hors tension.
• Dévissez l'ampoule défectueuse - Fig. 5
• Remplacez par une ampoule du même type.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Avec-Vente.

Fig. 4

Ampoules
Fig. 5

Accessoires

Filtre à charbon TYPE 41

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt est en position de fonctionnement.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usagés (hotte et version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. • Mettez l'appareil à l'arrêt. • Attendez. • Remettez l'appareil en fonctionnement.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

ServiceAprès-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur voitre apparéil.

Caracteristiques techniques

Modèle	CHDV 942
Dimensions (en cm):
Hauteur:	76,8-119,8
Largeur:	90
Profondeur:	50
Puisance moteur :	150 W
Eclairage:	2 x 40W
Classe de sécurité électrique:	2
Branchement électrique:	220-240 V

Nous nous réservons d'apporter toute modification en termes constructifs et chromatiques qui se révélera nécessaire au vu de l'évolution technologique.

Installation

Déballage

Vérifiez que la hotte n'est pas endommagée.

Signalez immédiatement tout dégât dû au transport à la personne compétente et tout défaut ou manque au fabricant.

Ne laisses pas trainer le matériel d'emballage pour éviter que les enfants ne jouent avec lui.

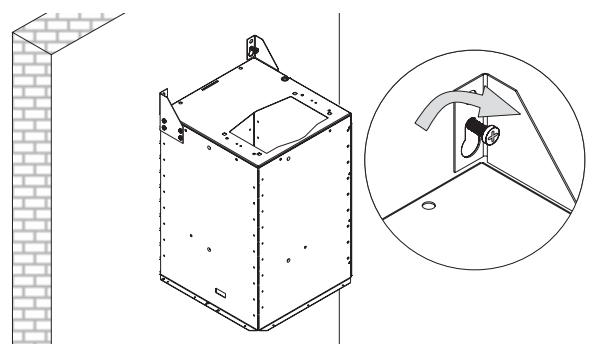

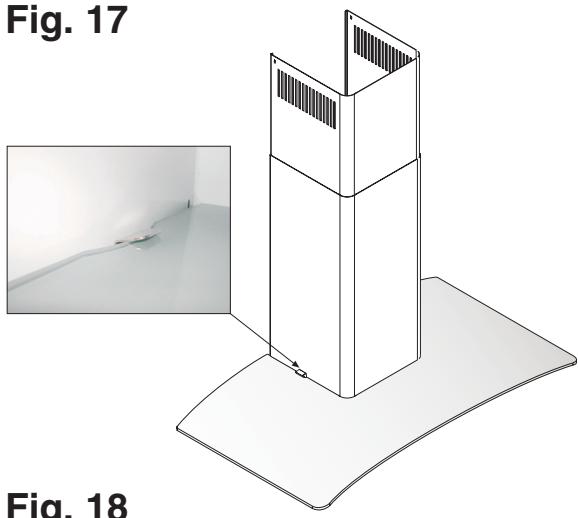

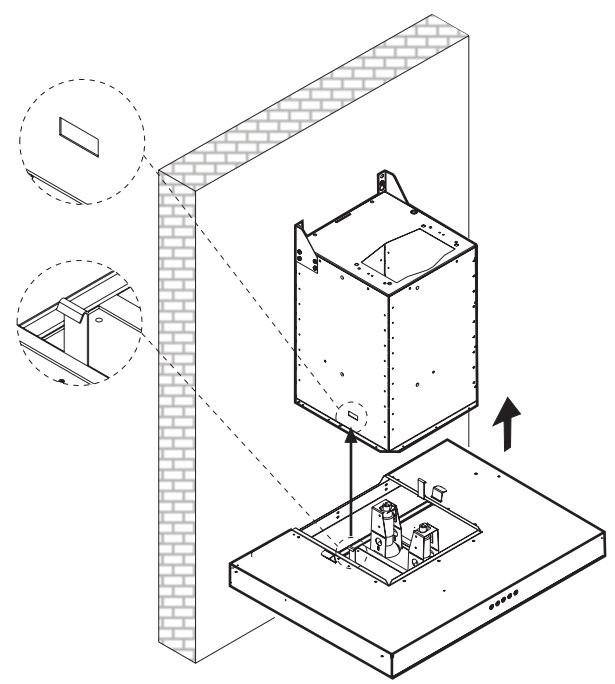

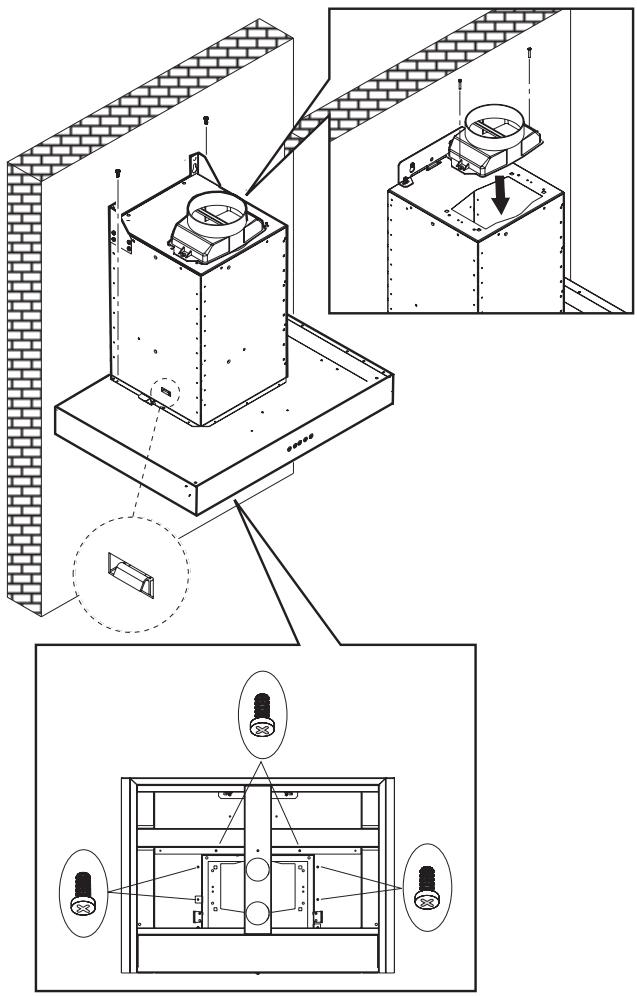

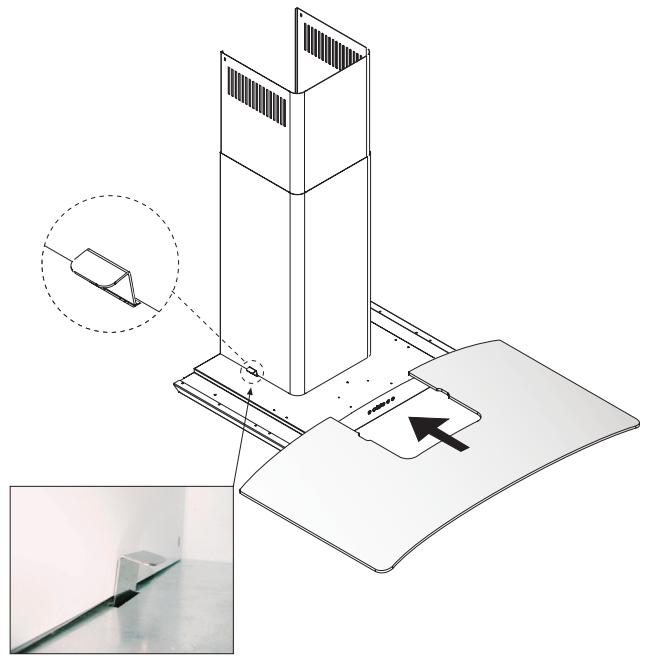

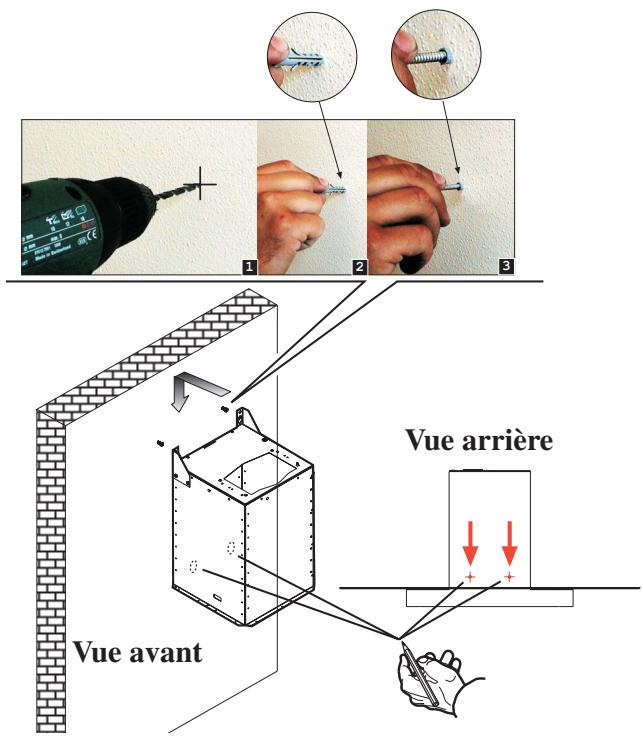

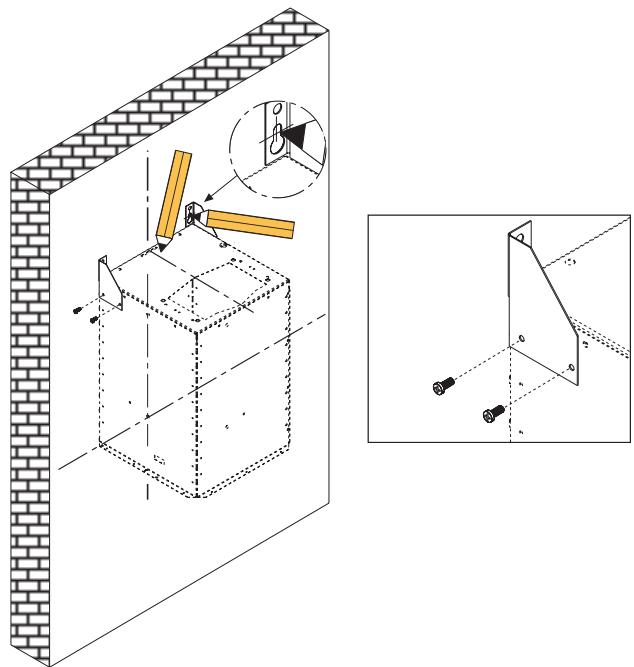

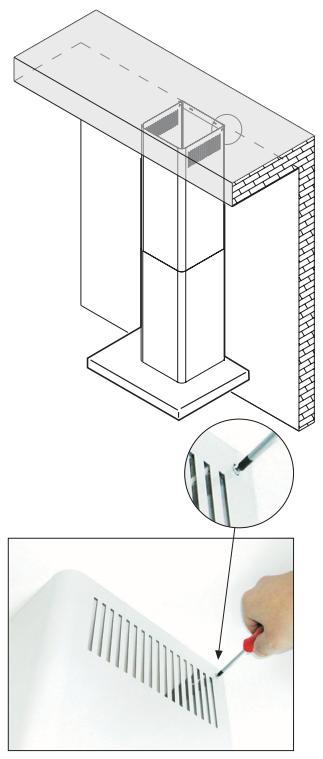

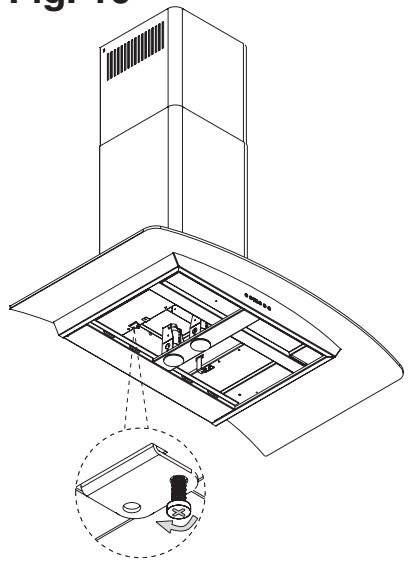

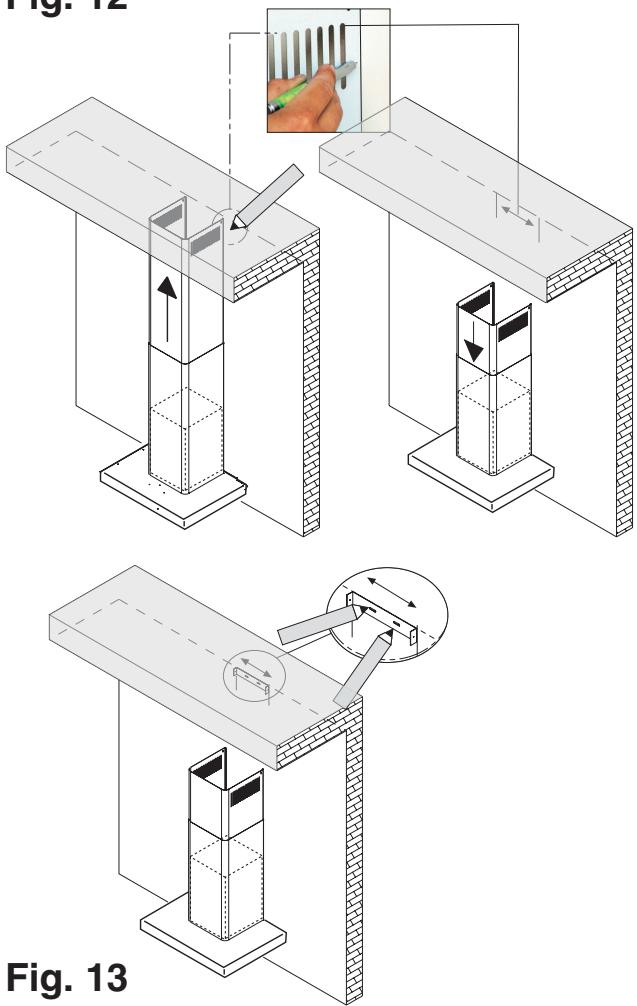

Montage

La hotte aspirante doit être montée au mur. Une fois installée, elle doit être à au moins 65~cm des corps de chauffe électriques et 75~cm des brûleurs à gaz et mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

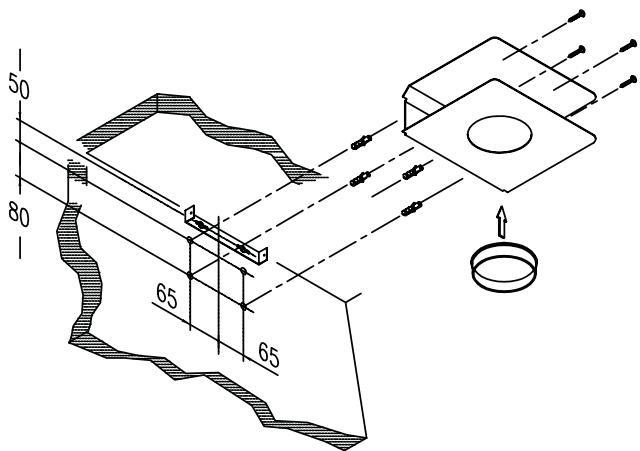

Fig. 6 - Montage

Branchement électrique

Votre apparéil ne peut être branché qu'en 230V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparéils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V .

Important

L'installation doit être réalisée conformément aux régles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habilitée, par votre vendeur, ou par le fabricant.

NE PAS RACCORDER L'APPAREIL A LA TERRE.

Si vous disposez d'un socle de prise de courant相对较ient une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de l'appareil ne devra être relié à la terre.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

Accessoires/Matériel de montage

2 équres

1 languette de support du tube d'évacuation
1 raccord circulaire pour tubes d'évacuation de 0125

6+2 chevilles de 6mm pour fixation murale
6+2 vis 3,9x32 pour fixation murale
16+1 vis 3,5x9,5 pour fixer tous les éléments de la hotte.

Kit pour la conversion en version filtrante:

1 deflecteur
1 raccord circulaire pour tubes d'évacuation de 0125

4+2 chevilles de 6mm pour fixation murale
4+2 vis 3,9x32 pour fixation murale
4 vis 3,9x9,5 de réserve

Montage

• Enlever le filtré/s àGRAISSÉ et le filtré à charbon de la partie inférieure de la hotte.
• Tracer sur la paroi où sera installée la hotte une ligne centree sur la cuisineire et ce jusqu'au plafond.
• Tracer une ligne horizontale qui soit OBLIGATOIREMENT 4 CM PLUS HAUTE QUE LA DISTANCE MINIMUM

AUTORISEE par rapport aux fournaux (à ce propos, consulter le chapitre “Montage” de la page précédente). Fig. 7

Fig. 7

• Tracer sur la partie supérieure du corps de la hotte le point de centrage.
• Placer les deux équres à droite et à gauche de la partie supérieure du corps de la hotte. Utiliser 2 vis pour support.

• Poser le corps de la hotte contre la paroi et vérifier que:

• Les lignes de centrage sur la paroi et sur la hotte correspondent.

• La partie inférieure du corps de la hotte correspond à la ligne horizontale.

À l'aide d'un crayon, tracer les 2 trough pour le support d'accrochage. Fig. 8

Fig. 8

• Faire 2 troughs de 6 mm ,mettre 2 chevilles pour fixation murale,visser (mais pas complètement !) 2 vis et y accrocher le corps de la hotte.
• Régler la position du corps de la hotte et, par l'intérieur, tracer les 2 trous de fixation définitifs.
• Decrocher le corps de la hotte du mur, faire 2 troughs de 6 mm ,mettre 2 chevilles pour fixation murale. Fig. 9

Fig. 9
Fig. 10

Fig. 11

• Rependre le corps de la hotte et le fixer à l'aide de 2 autres vis (serrer fermement, y compris les 2 vis supérieures). Fig. 10
• Accrocher la partie inférieure de la hotte au corps (verifier qu'elle s'emboîte dans les fentes du corps de la hotte - accrochage provisoire!).

• Réaliser le raccordement électrique entre le corps de la hotte et la partie inférieure. Fig. 11

• Unir les deux parties à l'aide de 8 vis (2 en haut et 6 en bas).
  Fixer le raccord circulaire sur le trou d'évacuation de la hotte à l'aide de 2 vis. Fig. 12

Fig. 12

• Poser le conduit téléscopique sur la hotte (partie avec les fentes vers le haut pour la version filtrante). Allonger la partie supérieure jusqu'au plafond et tracer les cots ds roits et gauches sur la paroi à l'aide d'un crayon.
  Faire redescendre la partie supérieure jusqu'en bas

• Fixer la languette de support du conduit d'évacuation contre le plafond entre les deux lignes tracees, utiliser 2 vis et chevilles pour fixation murale. Fig. 13

• Seulement pour la version filtrante: juste en dessous, en contact avec la languette de support et parfaitement centré, fixer le déflecteur à l'aide de 4 vis et chevilles pour fixation murale. Fixer le raccord circulaire sur le trou du déflecteur. Fig. 14

Fig. 14

• Faire le raccordement électrique.
• Relier la hotte (raccord circulaire place au dessus du corps de la hotte) à un tube d'évacuation vers l'extérieur (version aspirante) ou au déflecteur (version filtrante).
  Fixer la partie supérieure du conduit téléscopique à la languette de support à l'aide de 2 vis. Fig. 15

Fig. 15

• Insérer le couvercle en verre au-dessus de la partie inférieure de la hotte jusqu'à bout de course. Fig. 16
• Par l'intérieur de la hotte, visser les 2 vis (1 de chaque côté) pour régler les attaches du couvercle et les bloquer en position. Fig. 17

Note: vérifier que les attaches laterales sont bien serrées et en correspondence des marques prévues sur le couvercle. Fig. 18

• Replacer le filtré à charbon (seulement pour la version filtrante) et le filtré/s àGRAISSSE (versions aspirante et filtrante).

Fig. 16

Fig. 17
Fig. 18
