Type de produit	Trottinette électrique
Marque	ARCHOS
Modèle	URBAN ESCOOTER
Dimensions (déplié)	996 mm × 870 mm × 592 mm
Dimensions (plié)	950 mm × 465 mm × 160 mm
Poids de l'article	14,15 kg
Charge maximale	100 kg
Taille des pneus	8 pouces
Vitesse maximale	~20 km/h
Pente maximale	15°
Temps de charge	200 min (247,9 Wh)
Tension de charge	AC 220 V, 50-60 Hz
Température d'utilisation	-10 °C à 40 °C
Port USB de sortie	5 V / 1,5 A
Frein	Frein électronique
Éclairage	Phare avant, feu d'arrêt arrière
Sonnette	Oui
Accélérateur	Sur la poignée droite
Siège	Réglable en hauteur
Guidon	Réglable en hauteur
Mécanisme de pliage	Oui
Application mobile	Compatible Android 4.3+ et iOS 7.0+ (Bluetooth)
Batterie démontable	Oui
Support de téléphone	Inclus
Béquille centrale	Oui
Matériel de sécurité recommandé	Casque, gants, protège-coudes/genoux

FOIRE AUX QUESTIONS - URBAN ESCOOTER ARCHOS

Comment allumer la trottinette ?

Appuyez sur le bouton Marche/Arrêt situé sur le boîtier de la batterie pour allumer la trottinette.

Comment recharger la batterie ?

Dévoilez le capuchon de protection du port de charge, branchez le chargeur sur la trottinette, puis connectez le chargeur à une prise secteur AC 220V. Le temps de charge est d'environ 200 minutes.

Quelle est la vitesse maximale ?

La vitesse maximale est d'environ 20 km/h.

Quel est le poids maximum supporté ?

Le poids maximum de l'utilisateur est de 100 kg.

Quel âge minimum pour utiliser la trottinette ?

Il est déconseillé aux enfants de moins de 15 ans et aux personnes de plus de 60 ans de l'utiliser.

Comment plier la trottinette ?

Tournez la goupille élastique de 180°, pliez le cadre, puis tournez à nouveau la goupille pour verrouiller la position pliée. Avant cela, pliez les poignées, les repose-pieds, le coussin et la béquille centrale.

Comment connecter l'application mobile ?

Scannez le QR code pour télécharger l'application, activez le Bluetooth, cliquez sur rechercher et sélectionnez votre trottinette. Le mot de passe Bluetooth est 11111111.

Que faire si la batterie est faible ?

L'indicateur de puissance affiche une lumière rouge lorsque la batterie est faible. Il est déconseillé de conduire dans cet état. Rechargez la batterie dès que possible.

Comment régler la hauteur du guidon ou du siège ?

Ouvrez le verrou de la tige de levage, ajustez la hauteur dans la direction souhaitée, puis refermez le verrou pour fixer la position.

Quels équipements de sécurité sont nécessaires ?

Il est recommandé de porter un casque, des gants et des protège-coudes/genoux pour conduire en toute sécurité.

MODE D'EMPLOI URBAN ESCOOTER ARCHOS

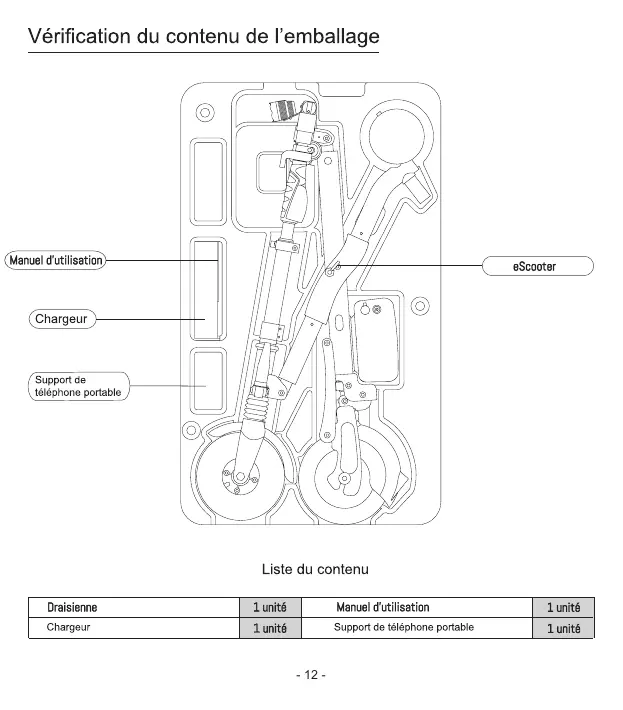

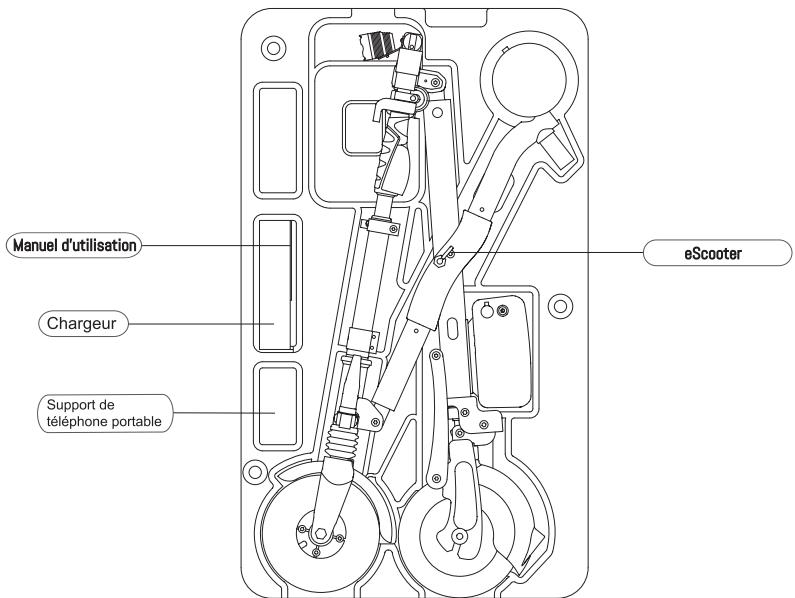

Vérification du contenu de l'emballage

Manuel d'utilisation Chargeur Support de téléphone portable eScooter

Liste du contenu

Draisienne	1 unité	Manuel d'utilisation	1 unité
Chargeur	1 unité	Support de téléphone portable	1 unité

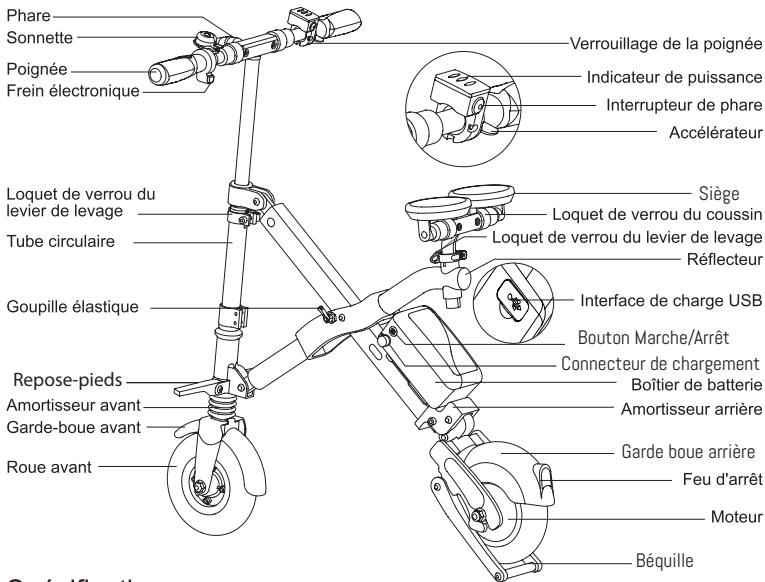

Description de la draisienne

Phare Sonnette Poignée Frein électronique Loquet de verrou du levier de levage Tube circulaire Goupille élastique Repose-pieds Amortisseur avant Garde-boue avant Roue avant Verrouillage de la poignée Indicateur de puissance Interrupteur de phare Accélérateur Siège Loquet de verrou du coussin Loquet de verrou du levier de levage Réflecteur Interface de charge USB Bouton Marche/Arrêt Connecteur de chargement Boîtier de batterie Amortisseur arrière Garde boue arrière Feu d'arrêt Moteur Béquille

Spécifications

Dimension	996mm × 870mm × 592mm	Poids de l'article	~14.15kg
Dimension en étant pliée	950mm × 465mm × 160mm	Charge maximum	100kg
Taille du pneu	8 pouces	Vitesse maximum	~20km/h
Tension de charge	AC220V 50-60Hz	Pente maximum autorisée	~15°
Temps de charge	247.9Wh: 200min	Température applicable	-10°C~40°C
Tension de sortie USB	5V	Courant maximum de sortie USB	1.5A

Utilisation du Urban eScooter

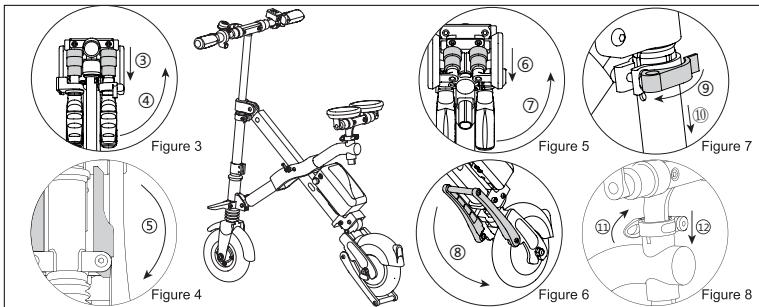

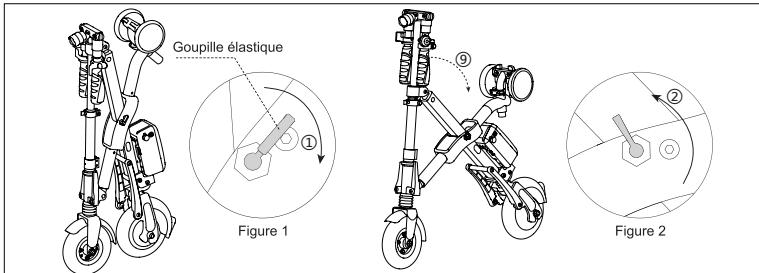

1 Tournez la goupille élastique de 180° (voir Figure 1 – flèche ①), ouvrez le eScooter en le dépliant (voir flèche ⑨). Tournez la goupille élastique de 180° pour fixer le eScooter déplié (voir Figure 2 – flèche ②).

Dépliez la béquille centrale (voir Figure 6 – flèche ⑧). Redressez le guidon du eScooter, tirez vers le bas le loquet de verrouillage sur les poignées (voir Figure 3 – flèche ③), dépliez les poignées comme le montre la flèche 3-4 et relâchez le loquet de verrouillage pour fixer les poignées. Abaissez les pédales (voir Figure 4 – flèche ⑤). Tirez sur le loquet de verrouillage sur les deux coussins (voir Figure 5 – flèche ⑥), libérez les coussins de la flèche 5-⑦ et relâchez le loquet de verrouillage pour fixer les coussins.
3 Réglez la hauteur du eScooter : ouvrez le verrou de la tige de levage (voir la Figure 7, flèche 9), réglez la hauteur dans le sens de la flèche (voir Figure 7, flèche 10). Après que l' ajustement soit terminé, fermez le verrou de la tige de levage. Réglez la hauteur du siège: ouvrez la serrure de la tige de levage (voir Figure 8, flèche 11), réglez la hauteur dans le sens de la flèche (voir Figure 8, flèche 12). Après que l' ajustement soit terminé, fermez le verrou de la tige de levage.

Pour Commencer

Réglezle guidondu eScooter,repliesz la béquille centrale, fixez le cadre du eScooter et ajustez la position du guidon et du siège pour assurer une expérience de conduite confortable. Sur le boîtier de la batterie, appuyez sur le bouton Marche/Arrêt , puis maintenez le guidon , asseyez-vous et posez les pieds sur les repose-pieds appuyez sur l'accélérateur pour avancer. peuvent alors la conduire.

Bouton Marche/Arrêt Figure 9 Appuyez sur Marche/Arrêt Le eScooter est allumé

Accélérateur Figure 10 Appuyez sur l'accélérateur pour avancer

Frein Figure 11 Appuyez sur le frein pour ralentir ou vous arrêter

Apprendre à diriger le eScooter

Monter

Allumez l'appareil (voir la figure 9) et posez les pieds sur les repose-pieds

Avancer

Appuyez sur l'accélérateur pour avancer (Voir figure 10).

Feiner

Maintenez longuement la poignée du frein (voir la figure 11).

Tourner à droite

Tournez le guidon vers la droite

Tourner à gauche

Tournez le guidon vers la gauche

Descendre

Enlevez les pieds des repose-pieds

Compétence d'apprentissage

Étapes de conduite pour les débutants

1. Appuyez sur le bouton Marche/Arrêt et maintenez le guidon du eScooter.
2. Un pied sur un repose-pied et l'autre au sol, gardez les yeux droit devant. Appuyez sur l'accélérateur pour avancer.
3. Quand il est nécessaire de ralentir ou de s'arrêter, appuyez sur le frein électronique, tenez-le jusqu'à ce qu'il décélère ou s'arrête.
4. Lorsque le freinage commence, l'accélérateur sur la poignée droite est automatiquement hors tension.

Évitez d'utiliser ce produit dans des mauvaises conditions météorologiques (par exemple, la pluie, neige ou glace). Veuillez s'assurer que le frein peut être utilisé normalement à tout moment lorsque le chauffeur le souhaite.

Sécurité

Veuillez lire les avertissements et suivre attentivement les exigences d'utilisation pendant la conduite

Remarque importante :

L'accélération, la décléération, faire un virage de manière brutale et l'excès de vitesse en se penchant trop vers l'avant ou vers arrière lors de la conduite de Sharp sont strictement interdites. Il n'est pas conseillé de conduire lorsque l'appli ne montre qu'une seule barre restante, ou que l'interrupteur d'alimentation continue de clignoter. Si cela arrive lors de la conduite, veuillez garder constamment une vitesse lente. S'il y a un risque de chute, veillez à votre propre sécurité en priorité. Au cours de la conduite ou du rangement, l'usure normale peut affecter ses performances. Avant la conduite, veuillez vérifier les éléments suivants :

1. Le chauffeur doit vérifier si le eScooter est fermement fixé afin qu'il n'y ait pas de dommages.
2. Le conducteur doit vérifier le freinage et les pneus et vérifier si la poignée, le coussin et le loquet du verrou pour plier sont correctement fixés. Si ce n'est pas le cas, veuillez serrer les vis.
3. Le chauffeur doit vérifier si le mécanisme de pliage a été bien verrouillé.
4. Le chauffeur doit trouver un espace ouvert pour la conduite d'une zone d'au moins 4m * 20m, à l'intérieure ou à l'extérieur.
5. Le chauffeur a besoin d'avoir une compréhension complète de l'environnement qui l'entoure pour éviter l'interférence des véhicules, des piétons, des animaux, des bicyclettes et d'autres obstacles.
6. Le chauffeur a besoin d'un assistant qualifié à ses côtés. L'assistant est quelqu'un de compétent dans la conduite du Scooter et très familierdu mode d'utilisation des scooters dans tous les domaines nécessitant une attention particulière et des méthodes de conduite.

Attention:

1. Veuillez-vous munir de casque, de gants, de protège coude / genou ou d'autres équipements nécessaires de protection.
2. Ne pas le conduire sur des routes cahoteuses et humides, tel que les routes de terre, les routes pavées ou enneigées ou les chaussées détrempées
3. Ne pas le conduire sur des pentes de plus de 15° de gradient.
4. Ne pas permettre aux enfants de moins de 15 ans ou des personnes âgées de plus de 60 ans de l'utiliser
5. Une conduite en état d'ivresse ou sous l'emprise de drogue ou pour ceux qui ont une conduite avec un comportement et une réactivité limitée est interdite.
6. Ne pas le conduire en hiver lorsqu'il fait extrêmement froid.
7. Ne pas le conduire sous la pluie.
8. Veuillez ralentir l'allure sur les pentes supérieures et inférieures.
9. Ne pas le conduire dans situations risquées que ce soit pour des raisons personnelles ou des raisons objectives.
10. En charge, connectez l'interface de chargement de la batterie en premier et ensuite connectez la source d'alimentation.
11. Ce produit pourrait être limité à un usage sur voie privée (vérifiez la réglementation en vigueur sur le territoire d'utilisation). Nous vous recommandons d'utiliser un équipement de protection adapté.
12. Quand il n'est pas utilisé pendant une longue période, veuillez le ranger après l'avoir complètement chargé et mis hors tension. Pendant la durée où l'appareil est rangé, il devrait être chargé au moins une fois tous les 3 mois.

Vous avez besoin de beaucoup de pratique pour acquérir une habileté suffisante pour conduire en toute sécurité. Si vous n'êtes pas qualifiés, ou ne parvenez pas à suivre le mode d'emploi de ce produit, il peut causer des dommages physiques ou des pertes matérielles au chauffeur ou à une tierce personne. Notre entreprise couvre uniquement la responsabilité pour des défauts ou des dommages sur le produit, et nous ne sommes pas responsables de toutes les blessures physiques ou de perte de biens liés à l'utilisation du produit.

A ne pas faire

Angle de pente > 15 ° / Ne pas utiliser le frein lors de la conduite sur des pentes ou la conduite à une grande vitesse.

A l'arrêt, ne restez pas assis, les pieds sur les repose-pieds.

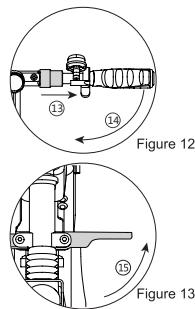

Tirez le loquet de verrou de la poignée en douceur (voir Figure 12- flèche ⑬), pliez les poignées (voir Figure 12- flèche ⑭) et libérez le loquet de verrou. Pliez les repose-pieds(voir Figure 13- flèche. ⑮) Tirez le loquet de verrou du coussin en douceur (voir Figure 14- flèche ⑯), pliez les poignées (voir Figure 14- flèche ⑰) et libérez le loquet de verrou. Pliez la béquille centrale (voir Figure 15- flèche ⑱)

② Tournez la goupille d'indexage de 180 ° (voir Figure 16- flèche ⑲), pliez le cadre (voir flèche ⑳), tournez la goupille d'indexage de 180 ° pour fixer la position pliée de la trottinette (voir Figure 17- flèche ㉑).

Télécharger l'application

Scannez le code à deux dimensions pour télécharger

* Compatible Android 4.3 ou supérieur, iOS 7.0 ou supérieur.

Instructions sur l'application

1. Appuyez sur le bouton d'alimentation du E6, et lancez l'application ainsi que le Bluetooth.
   2.Cliquez sur le bouton de recherché et suivez les étapes comme sur la photo pour vous connecter. (vérification mot de passe 11111111).
2. Consultez le site web officiel ou appelez-nous pour plus de détails.

Version 1

Cliquez sur l'icône de connexion sans fil de l'application ()

• Urban eScooter

Recherchez un eScooter à proximité, cliquez sur le modèle d'ARCHOS recherché pour se connecter.

Bluetooth password authentication Input verify password 11111111 confirm cancel

Saisissez le mot de passe : 11111111 pour vous connecter.

Version 2

Cliquez sur le bouton de recherche.

Urban eScooter A

Recherchez un eScooter à proximité, cliquez sur le modèle d'Airwheel recherché pour se connecter.

Bluetooth password authentication
Input verify password 11111111
confirm	cancel

Entrez le mot de passe à vérifier : 1111111 pour se connecter.

Autres instructions de fonctionnement

• Le port de charge : La charge (compatible avec les téléphones traditionnels et électroniques)
• Boîtier de batterie démontable Séparez le fil de la boîte de la batterie avec le fil de la trame avant de démonter le boîtier de batterie (insérez le boîtier de la batterie, puis connectez-le lors de l'installation de la boîte de batterie). Retirez le panier élastique et déplacez le boîtier de la batterie dans le sens de la figure, puis retirez-la pour charger.
• Dévoilez le capuchon de protection de la bouche de chargement, puis branchez la prise de charge pour charger.
• L'indicateur d'alimentation : quand il est rouge, la conduite n'est pas conseillée.
• Support de téléphone portable : Détachez le bouchon blanc du trou de la vis sur le rail, fixez le support du téléphone mobile avec le code QR dans le sens horaire, détachez l'encolleur avec le logo d'ARCHOS dans le revers du disque de métal collez-le sur le téléphone et fixez le téléphone sur la base ronde.
  (Veuillez ne pas mettre le téléphone sur le support ce qui peut causer une chute en conduisant sur des routes cahoteuses.)

Fil de connexion du moteur

Rouge Noir

Lumière verte - haute puissance
Lumière jaune - puissance moyenne
Lumière rouge - puissance basse

Bouchon blanc du trou de la vis Rail avant

du trou de la vis

Support de téléphone portable

Disque en métal

Par la présente, ARCHOS (adresse de contact : ARCHOS SA 12 Rue Ampère 91430 Igny France) déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site : http://www.archos.com/support/download/conformity/CE_DOC_ACUESE6.pdf
