MODE D'EMPLOI ERC 3711 WS ARGENT ARTHUR MARTIN
Avertissements importants
FR
Il se peut que vous accouche Armoire à vins possède d'autres fonctions que vous précédent.
Lisez attentivement cette notice d'utilisation afin de vous familiariser avec le fonctionnement de l'appareil et d'en prendre soin. Conservez cette notice. Elle doit suivre l'appareil si vous decidez par la suite, de le vendre ou de le donner à quelqu'un d'autre.
Utilisation
L'appareil est destiné à la conservation boissons pour la consommation normale d'une famille et selon les instructions de la présente notice.
- Ne conservez pas de recipients contenant des gaz ou des liquides explosifs dans les compartments réfrigérateur et congélateur. Ils risquent d'exploser de provoquer des dommages corporels ou matériels.
- Evitez que des objets pointus entrent en contact avec le circuit frigorifique au dos et à l'intérieur de l'appareil. Si le circuit frigorifique est percé, l'appareil sera endommagé et des alimentés à l'intérieur peuvent s'abîmer.
L'appareil est lourd. Les bords et certaines pieces en saillie peuvent etre coupantes. Faites attention en deplacant l'appareil et utilisez toujours des gants.
Sommaire
Avertissements importants FR . . . 30
Protection de l'environnement 30
Sommaire 30
Description du compartment armoire à vins 31
Le bandeau de commande 31
Avant d'utiliser l'appareil pour la premiere fois 31
Utilisation du armoire à vins 32
Mettez en marche le armoire à vins et réglez la température appropriée 32
Température à l'intérieur du armoire à vins 32
Rangement du vin Conseils d'entreposage 32
Mesure de la températe 33
Arrêt 33
Alarme et autres fonctions 33
Eclairage 33
Economie d'energie 33
Votreréfrigérateur et l'environnement 33
Enfants
Veillez à ce que les enfants en bas âge n'aient pas accès aux commandes de fonctionnement ou à l'intérieur de l'appareil.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès de votre commune) pour qu'ils puissant être recupérés et recyclées.
Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C., contribuant ainsi à préserver l'environnement.
- Si vous vous débarrasssez de votre apparéil, voirlez à ne pas déterminer les circuits frigorifiques.
- Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable
Préservation de l'environnement 34
Entretien et nettoyage 34
Retrait de la grille de ventilation 34
Nettoyage 34
Dégivrage armoire à vins 34
Remplacement de I'ampoule 34
Arrêt prolongé 35
En cas d'anomalie de fonctionnement . . . 35
GARANTIE 36
SERVICE APRES-VENTE 36
a r c t a r i s t i q u e s t e c h i n q u e s 36
Installation 36
Cable 36
Déballage 37
Retrait des cales de transport 37
Nettoyage 37
Mise en place de l'appareil 38

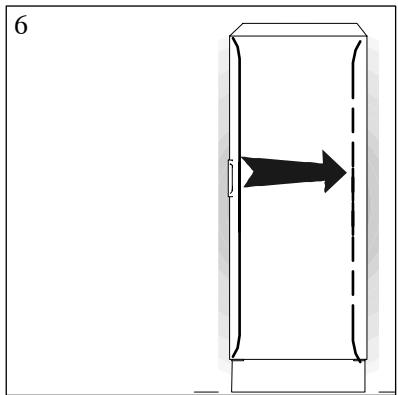

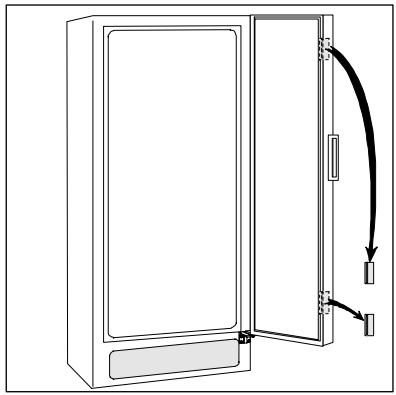

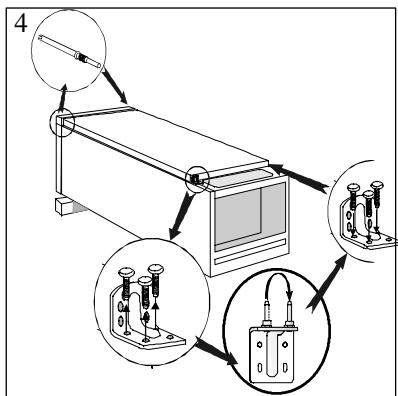

Remontage de la porte 39
Branchementélectrique 39

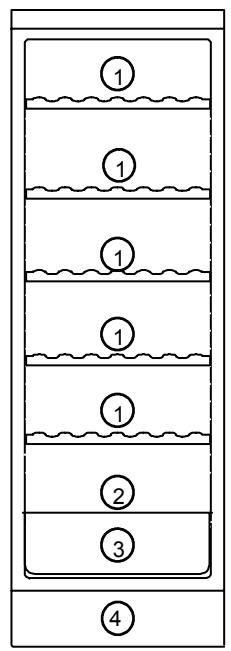

Description du compartment armoire à vins
Modèle ERC3711WS
- Clayette
- Couvercle
- Bac
- Grille de ventilation

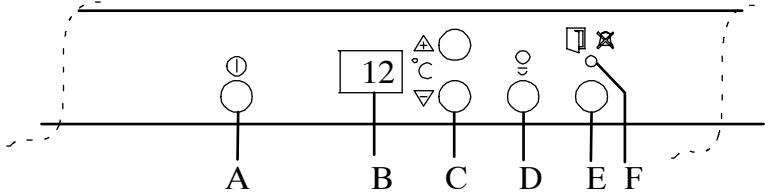

Le bandeau de commande
A. Interrupteur d'alimentation du armoire à vins
Allume et étèint le armoire à vins.
B. Affichage de température
Affiche la température à au milieu du armoire à vins.
C. Touches de réglage de température/ thermostat
Utilisé pour régler la température.
D. Éclairage
E. Touche arrêt alarme sonore
Utilisé pour arrêté l'alarme sonore.
F. Voyant rouge alarme
Clignote lorsqu'une des alarmes dans le compartment a eté déclenchée.

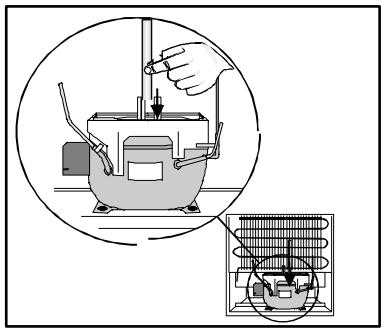

Avant d'utiliser l'ordinate pour la première fois
Placez et nettoyez le compartment en suivant les explications données dans la section "Installation". Contrôlez que le flexible dévacuation à l'arrière du compartment débouché bien dans le bac collecteur.
! Avant d'insérer la fiche dans la prise secteur et demettre en marche l'appareil pour la première fois, laissez-le environ 4 heures.Dans le cas contraire,le compresseur risquerait d'être endommaged. Ce délambda/permet,en effet,qu'une quantité suffisante dhuile returne dans le compresseur.
Utilisation du armoire à vins
Mettez en marche le armoire à vins et réglez la température appropriée

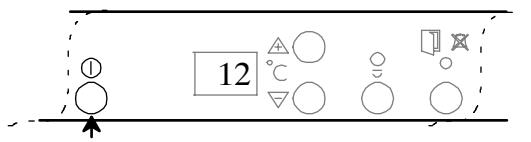

Mise en marche:
Mettez le l'armoire en marche en appuyant sur la touche d'alimentation.
Réglage de la température
Appuyez sur les touches jusqu'à ce que la température désirée clignote sur l'indicateur de température (La température peut être réglée entre +6^ et +17^ .
“+augmente la températe.
“-” diminue la températe.
Une fois regle, l'indicateur de température indique la température à l'intérieur du réfrigerateur.
REMARQUE : pour que l'armoire fonctionne correctement, la température ambiente ne doit pas dépasser les 17^ .
Laissez l'appareil fonctionner pendant 24 heures après chaque modification de réglage pour permettre à la température de se stabiliser à l'intérieur de l'appareil.
Il n'est pas nécessaire de régler à nouveau la température lorsque le compartment est mis sous tension après avoir été hors service. Le thermostat se rappelle de la température définie précédement.

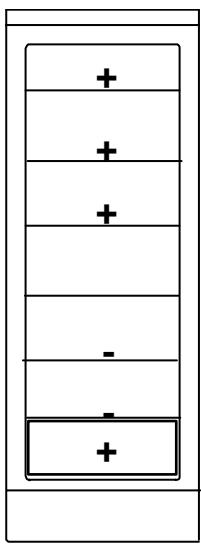

Température à l'intérieur du armoire à vins
REMARQUE: La figure indique les emplacements le plus froid et le plus chaud à l'intérieur du réfrigérateur.
Rangement du vin
Conseils d'entreposage
La durée de conservation d'un vin dépend de sa maturité, du type de raisin, de la teneur en alcohol, de la quantité de fructose diluée et des tanins. Lorsque vous achetez un vin, vérifiez s'il s'agit d'un vin mûr ou d'un vin qui a besoin de vieillir pour se bonifier.
Partie inférieure de l'armoire. Ici, l'air froid prolonge la durée de vieillissement. Par conséquent, conservez les vins nouveaux et mûrs ainsi que les vins que vous souhaitez garder longtemps dans la partie inférieure de l'armoire. Celle-ci accueillera également les vins qui devront être servis frais.
Partie supérieure de l'armoire. lui, conservez les vins que vous souhaitez laisser se bonifier plus longtemps, les vins servis à température plus élevé et ceux que vous comptez consommer dans un-delai relativement bref.
Rangez les bouteilles en position horizontale afin d'eviter le desschement des bouchons de liège.
Conserve le vin dans un endroit obscur. Les portes de l'armoire sont en double vitrage et recouvertes d'un revêtementASFobreafindeprotégeler vin de la luziereau cas ou le meuble serait placedans un endroit lumineux.
Evitez d'allumer la lumière de l'armoire trop souvent ou trop longtemps. Le vin devra être conservé dans un maximum d'obscurité.
Manipuez le vin avec soin en veillant à ne pas l'agiter.
Tenez compte des conseils disponibles lors de l'achat du vin ou des recommendations issues des brochures spécialisées relatives à la qualité du vin, sa longévité et sa température de conservation optimale.
Températures de conservation recommandées:
- de +10 à +12°C pour les vins blancs
- de +12 à +16°C pour les vins rosés et les rouges légers
- de +6 à +8°C pour les champagnes et les vins mousseux.
La durée de conservation d'un vin dépend de sa maturité, du type de raisin, de la teneur en alcool, de la quantité de fructose diluée et des tanins. Lorsque vous achetez un vin, vérifie s'il s'agit d'un vin mûr ou d'un vin qui a besoin de vieillir pour se bonifier.
Electrolux 818 35 03-01/3

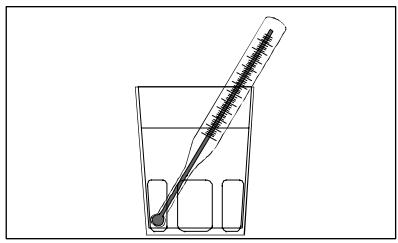

Mesure de la température
Si la température est mesurée avec un thermomètre standard, il doit être place dans un verre d'eau au milieu à l'intérieur du compartment. Cela donne la température à l'intérieur des denrées alimentaires. Ne pas placer le thermomètre suspendu ou posé directement sur la grille.
Arrêt
Arrêtez l'appareil en appuyant sur la touche d'alimentation.
Pour plus de sûreté, maintenez la touche appuyée pendant environ 1 seconde.
L'alimentation de l'appareil est totalement interrompue uniquement lorsque la fiche d'alimentation est
Alarme et autres fonctions
Alarme de porte ouverte
Si la porte reste ouverte pendant plus de 5 minutes, levoyant rouge commence à clignoter et une alarmé sonore retentit.
Pour arrêter l'alarme:
Appuyer sur la touche "d'arrêt d'alarme". Le voyant rouge s'éteint lorsque la porte est fermée.

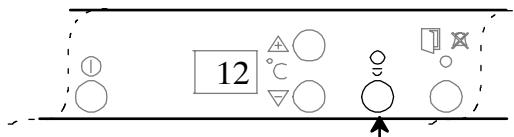

Éclairage
L'éclairage de l'armoire peut être activé avec la portefermée. Cette fonction permet d'examiner le contenu de l'armoire sans devoir ouvrir la porte. L'éclairage devra généralement être étant afin que le vin ne soit pas inutillement exposé à la lumière. La lampe s'éteint automatiquement au bout d'environ 5 minutes.
Les étagères peuvent être placées à plat ou en oblique.
Pour pencher l'étagère, placez les pitons de devant sur un rail inférieur. Dans cette position, vous pourrez conserver des bouteilles entamées.
Conseils utiles
Economie d'énergie
Soyez attentif à l'emplacementChoisi pour l'appareil. Reforez-vous à la section "Installation". Si l'appareil est instalé correctement, il consommera moins d'énergie.
- Evitez d'ouvrir la porte féquèment et trop longtemps.
Vérifiez de temps à autre si la porte est bien fermée.
- Dépoussiérez à l'aide d'un aspirateur le compresseur et le circuit frigorifique au dos de l'appareil une fois par an environ.
Laissez les alimentés chauds refroidir avant de lemettre au réfrigérateur.
Vérifiez si l'isolant est complét et toujours propre.
Votreréfrigérateur et
I'environmentnel
L'isolant et le réfrigerant utilisés dans cet apparéil sont inoffensifs pour la couche d' ozone.
Tous les matériaux d'emballage sont recyclables.
L'appareil est conçu pour être facilement démontré puis recyclé.
Préservation de
I'environmentnement
Déposez l'emballage et les réfrigerateurs et congélateurs àmettre au rebus dans une
Entretien et nettoyage

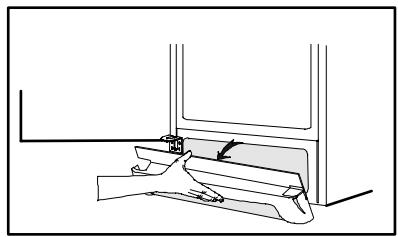

Retrait de la grille de ventilation
La grille de ventilation peut être retiree, par exemple pour la nettoyer.
Vérifiez si la porte est ouverte lorsque vous enlevez la grille de ventilation. Enlevez le bord supérieur de la grille en tirant vers le haut/vers le bas. Puis, tirez la grille en avant pour la retirer complètement.

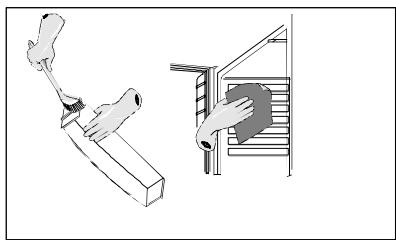

Nettoyage
Nettoyez régulierement votre apparéil.
Mettez l'appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.

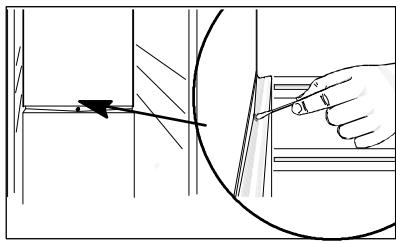

Nettoyez le conduit d'écoulement à l'intérieur du armoire à vins avec un coton tige ou un cure-pipe. Si le flexible d'évacuation est bouché, vous pouvez utiliser une spirale plastifiée pour rideaux.
Retirez tous les éléments amovibles et lavez-les à la main. Essuyez l'extérieur et l'intérieur de l'appareil ainsi que les joints d'échéanteité de porte. Utilisez un chiffon doux et un produit vaisselle dilué dans l'eau tiède. Ne fermez la porte que lorsque l'intérieur de l'appareil est parfaitement sec.
Nettoyer les éléments en bois avec un torchon humide et un peu de produit de vaisse. Ne jamais mouiller les arrangements en bois.
Retirez la grille de ventilation (voir la section "Retrait de la grille de ventilation" et passez l'aspirateur sous l'appareil. Tirez l'appareil pour l'éloigner du mur et passez l'aspirateur sur l'arrière du réfrigérateur, sur le circuit frigorifique et sur le compresseur.
Lors du déplacement du组成部分, soulever par le bord avant afin d'eviter de rayer le sol.
Dégivrage armoire à vins
Le dégivrage est automatique à chaque arrêt. La formation de givre peut être réduite en:
neuttantpasd'alimentschaudsdansleréfrigérateur.
- évitant d'ouvrir trop féquèment la porte ou de la laisser ouverte trop longtemps.
Remplacement de l'ampoule
Avant de remplacer l'ampoule, mettez l'appareil hors tension en retardant la fiche de la prise secteur.
Replacez la grille en tirant sur le bord avant.
Remplacez l'ampoule par une ampoule de même type, à douille E14, de puissance max 15 W.
déchetterie. Pour de plus amples informations, renseignez-vous auprès des services municipaux ou auprès de votre revendeur le plus proche.
Lorsque you nettoyez yours appeareil, utilisez des produits de nettoyageprésservant l'environnement.
Suivez les conseils de la section "Economie d'énergie".
Arrêt prolongé
Mettez l'appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.
Nettoyez l'appareil suivant les explications de la section "Nettoyage". Ne fermez pas la porte : une
odeur de renfermé risque de sinstaller à l'intérieur de l'appareil.
Si l'appareil reste en marche, demandez à quelqu'un de contrôle régulièrement son bon fonctionnement, pour éviter de perdre son contenu en cas de panne de secteur.
En cas d'anomalie de fonctionnement
Si le compartment ne fonctionne pas correctement, il est souvent possible d'effectuer la réparation soi-même.
Afin d'eviter des appeals de depannage inutiles, dire attentivement les instructions ci-dessous et les suivre.
| Problème | Cause possible / Remède |
| “ “ est affché sur l'affchage de température. | Une erreur s'est produit au cours de la mesure de la température. Prendre contact avec votre service après-vente. (Le système de réfrigération continue à maintainir les denrées alimentaires froid, mais le réglage de température n'est pas possible.) |
| La température à l'intérieur du armoire à vins est trop chaude. | Diminuer la température. S'assurer si la porte est complètement fermée et si la bande isolante est entière et propre. |
| La température à l'intérieur du armoire à vins est trop froide. | Augmenter la température. |
| Il y a de l'eau sur la plaque de réfrigération à l'intérieur du armoire à vins. | C'est normal. Pendant le dégivrage automatique, la glace est dégivrée sur la plaque de réfrigération. |
| L'eau coule à l'intérieur du armoire à vins. | Nettoyer l'embout de vidange d'eau et le trou de vidange à l'intérieur du armoire à vins avec, par exemple, des coton-tiges ou unerosse pour nettoyer des bouteilles. Certaines denrées alimentaires ont été placées de façon que l'eau coule dans le trou de vidange. |
| De l'eau coule au sol. | Placer le flexible de vidange à l'arrête du compartment au-dessus du bac de vidange. Voir le chapitre “Avant demettre le compartment sous tension pour la première fois“. |
| Le compresseur fonctionne en continu. | Augmenter la température. S'assurer si la porte est complètement fermée et si la bande isolante est entière et propre. |
| Le compartment ne fonctionne pas du tout. Levoyant de réfrigération ou le voyant intéérieur ne fonctionne pas. Aucunvoyant n'est allumé. | Le rapport n'est pas mis sous tension. Le rapport n'a pas été mis sous tension. (Essayer de brancher un autre apparilé électrique à la prise d'alimentation.) Le fusible a sauté. La fiche d'alimentation n'est pas branchée correctement. |
| Le niveau sonore dans le compartment est trop élevé. | Le système de réfrigération émet tous des sons. Un son impulsionnel est entendu lorsque l'eau de réfrigération est pompée à l'intérieur des tuyaux de réfrigération. Un son tic-tac venant du thermostat peut être entendu lorsque le compresseur se met en route et s'accête. Le niveau du son varie selon le fonctionnement du compartment. Si le niveau sonore parait incorrect: Plier doucement les tuyaux à l'arrière du compartment et s'assurer qu'ils ne se touchent pas. Si les cales d'amortissement (entre la paroi du compartment et les tuyaux) sont desserrées, les remetre en place. Suivre attentivement les instructions décrites au chapitre “Mise en place de l'appareil”. |
GARANTIE
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre(APpeareil et les garanties qui y sont attachées.N'hésitez pas à le contacter.
SERVICE APRES-VENTE
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.
PLAQUE SIGNALETIQUE
En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
MOD:
Caracteristiques techniques
PROD.NO:
SER:NO:
Service Conseil Consommateur
43 avenue Félix Louat - BP 50142
60307 Senlis Cedex
034462222
UFAM - SA au capital de 450 000 000 F
RCS Senlis B 552 042 285
| Modèle | ERC3711WS |
| Volume total | 361 l |
| Largeur | 595 mm |
| Hauteur | 1800 mm |
| Profondeur | 600 mm |
| Puisssance nominale | 110W |
Installation
Cable
Ne débranche pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement.
Si le cable d'alimentation est endommagé ou écrasé peut causeur un court circuit, un incendie et/ou une électrocution.
- En cas d'endommagement du cable de connexion de l'appareil, seul du personnel qualifié ou agréé par le fournisseur officiel pourra procéder au changement, en vue de garantir un maximum de sécurité.
Déballage
Déballez l'appareil et contrôle s'il est en bon état et s'il n'a pas subi de dégât en cours de transport. Les dégats évientulement constatés doivent être immédiatement signalés au fournisseur. Déposez l'emballage dans une déchetterie pour récapération. Pour de plus amples informations, renseignez-vous auprès des services municipaux ou de votre revendeur.
! Ne laissez pas les enfants jouer avec l'emballage.
Le film en plastique peut provoquer un étouffement.
Retrait des cales de transport
Enlevez les bandes et les cales de transport
- sur les côtés de portes
sur les étagères
Retirez la cale de transport de l'étagère en verre en la faisant glisser vers l'avant le long du bord de l'étagère, jusqu'à ce qu'elle se bloque au niveau de l'encochement de l'étagère. En tenant l'étagère de verre par le bord arrière, tirez l'étagère et la cale de transport vers l'avant jusqu'à ce que l'étagère bascule. La cale de transport peut être dégagée.
Montage la poignée
La poignée sont incluses dans le contenu de l'amballage de l'appareil.
Fixez la poignée.
Nettoyage
Laver l'intérieur de l'appareil à l'eau tiège avec un produit vaisselle et un chiffon doux. Nettoyer les éléments en bois avec un torchon humide et un peu de produit de vaisselle. Ne jamais mouiller les arrangements en bois.

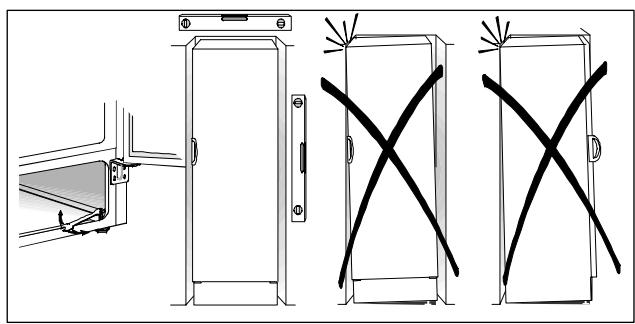

Mise en place de l'appareil
Assurez-vous que la cable et/ou contact à fiches n'est pas écrasée ou endommagée par l'arrière de l'appareil.
- une la cable et/ou contact à fiches de courant endommagée peut s'échauffer et causer un incendie.
Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation.
risque de court circuit et incendie.
Si la prise murale est mal fixée, ne branchez pas l'appareil.
- risque d'electrocution ou incendie.
Pour que votre apparéil puisse fonctionner dans lesIRMes, vérifiez si:
- l'appareil est placé dans un local frais et sec, à l'abri des rayons directs du soleil.
- l'appareil n'est pas placé à proximité de sources de chaleur telles qu'une cusinière ou un lave-vaisse.
- l'appareil est droit et repose sur les quatre angles L'appareil ne doit pas s'appuyer contre un mur. Ajustez la hauteur des pieds si nécessaire au moyen de la clé fournie à cet effet.
-
l'air circule bien autour de l'appareil et si les conduits de ventilation derrière et sous l'appareil ne sont pas obstrués. L'espace de ventilation nécessaire au-dessus de l'appareil ou de tout autre élément supérieur est d'au moins 4 cm. L'espace de ventilation peut être menagé soit
a) directement au-dessus de l'appareil, soit
b) derrière et au-dessus de l'appareil. Dans ce cas, l'espace prévu pour la ventilation à l'arrière doit être profond d'au moins 50 mm. -
l'appareil est placé dans un local à la température ambiente corropond à la classe climatique* pour lequel il est prévu.
-
La classe climatique est indiquée sur la plaque signalétique qui se truve à l'intérieur de l'appareil. Le tableau ci-après indique qu'elle température ambiente correspond à chaque classe climatique.
| Classe climatique | pour une température ambiente de |
| SN | +10°C à +32°C |
| N | +16°C à +32°C |
| ST | +18°C à +38°C |
| T | +18°C à +43°C |
La prise de courant doit être accessible après que l'armoire ait eté installée.
Si l'appareil est placé dans un coin, avec le côte des charnières contre le mur, laissez au moins 230 mm entre le mur et l'appareil pour permettre une ouverture suffisante de la porte, afin de pouvoir retarder les étagères.
Contrôlez que le flexible dévacuation à l'arrière du compartment débouché bien dans le bac collecteur.
Remontage de la porte
- Fermez l'appareil et débranche la fiche de la prise secteur.
- Déposez la grille de ventilation. Un élément de la grille peut être enlevé. Retirez-le et placez-le de l'autre côté.
- Couchez l'appareil sur une planche de bois. Pour lever l'appareil par la suite, il sera ainsi plus facile de le saisir par en-dessous grâce à la planche.
- Sur la partie supérieure de l'appareil. Mettez l'axe de charnière sur le côté opposé.
Sur la partie inférieure de l'appareil. Dévissez la charnière. Déplacez l'axe de charnière et le bouchon en plastique. Fixez la charnière de l'autre côté.
Corrigez tout jeu de la porte en ajustant la hauteur de la charnière inférieure au moyen de la clé.
Vérouille avec l'écrou de blocage.
- Relevez l'appareil et remettez en place la grille de ventilation.
- Déplacez la poignée.
Dévissez la poignée et fixez-la de l'autre côté de la porte. Rebouchez les trous de fixation de la poignée de l'ancien emplacement avec les bouchons de plastique fournis à cet effet. - Remetre l'appareil en place et contrôle s'il est à niveau. Voir la section "Installation".
Branchement électrique
Branchez l'appareil sur une prise reliée à la terre.
Tension: 230 V.
Fusible: 10 A.
Voir la plaque signalétique sur la gauche, à l'intérieur de l'appareil.
Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et pour l'extérieur. Plus de 55 millions de produits du Groupe Electrolux (teils que réfrigerateurs, cusinières, lavé-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'Euros dans plus de 150 pays à travers le monde.
