MODE D'EMPLOI CHM164W FAURE

Cette hotte peut etre installee en version recyclage ou en version aspirante.

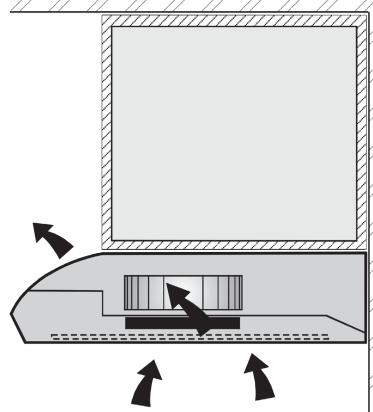

Version Recyclage (Fig. 1): voite hotte aspire l'air de la cuisine impregne du fumee et d'odeurs, en l'epurant a travers les filtres a gratise ainsi qu'a travers les filtres a charbon pour le renvoyer dans la piece, propre. Afin que voite hotte soit efficace d'une façon constante, il est nécessaire de replacer les filtres a charbon periodiquement.

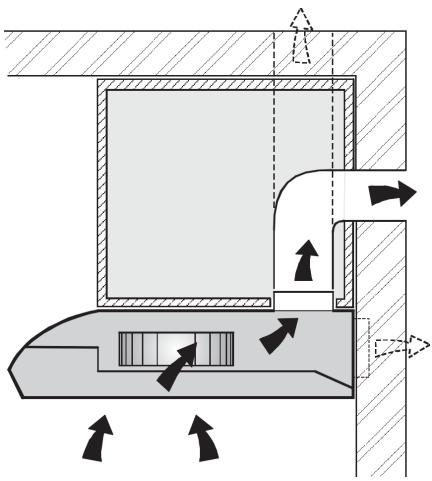

Version aspirante (Fig. 2): voire hote aspire l'air de la cuisine imprégnaee de fumee et d'odeurs, en le faisant passer a travers les filtres a graisse, puis en expulsant a l'extérieur a travers un tuyau d'évacuation. Dans cette version l'emploi de filtres a charbon n'est pas nécessaire.

Vous nevez decide des le debut quel type d'installation vous souhaitez (recyclage ou aspirante). Afin d'avoir une hotte au rendement optimal, nous vous conseillsons d'installer une hotte version aspirante (si cela est possible).

INSTALLATION

Avant de commencer l'installation, pour mistrux manipuler la hotte, il est conseilé d'enlever la grille métallique ou le/les filtrés metalliques (en fonction du modele en votre possession).

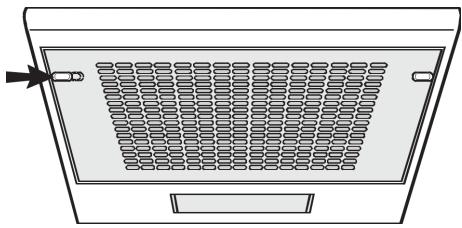

Pour enlever la grille métallique (Fig. 3), poussez les deux fixations vers l'intérieur de la hotte et tournez la grille jusqu'à son extraction.

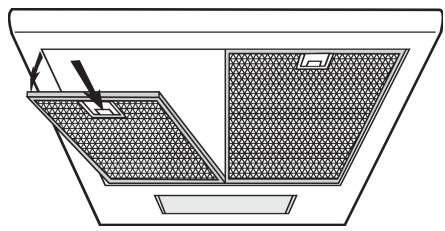

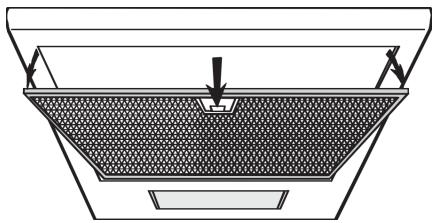

Pour enlever le/les filtre/s métalliques (Fig. 4A ou 4B), en face de la poignée, poussez la fixation vers l'intérieur puis tirez le filtre vers le bas.

INSTALLATION VERSION ASPIRANTE :

Avant de l'assembler, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air à l'extérieur. Employez un tuyau d'évacuation qui a : - la longueur minimum indispensable ; - le moins de courbes possible (angle maximum des courbes: 90^ ); - qui soit fait d'une matière autorisée par les normes en vigueur; - la surface interieure la plus mise possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseilé: 125 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications données par le feuille "Attention".

Etudiez la position du trou pour l'évacuation de l'air: ce trou peut être fait dans le mur ou dans le plafond, suivant vos exigences, il doit en tout cas être fait verticalément par rapport à votre plan de cuisson. Tenez compte

du fait que votre hotte peut éliminer l'air à travers l'ouverture postérieure A (Fig. 5), ou bien à travers l'ouverture d'en haut B.

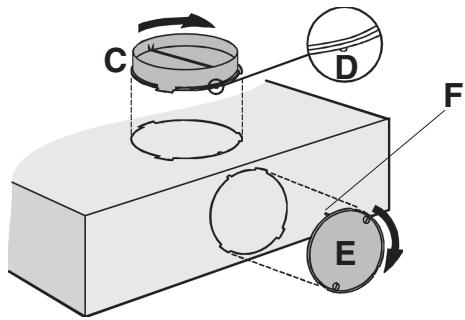

Choisissez le type de position le plus approprié à vos exigences et continuez en assemblant le clapet anti-retour C (Fig. 6) sur l'ouverture可以选择 pour l'évacuation de l'air (A ou B): faites coïncider les trois languettes de la bride, ainsi que l'arrêt D, avec les fentes de votre注意到; faites pivoter légerement l'annexe dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se bloque. Fermez l'autre ouverture en y insérant le "bouchon" (E) de la même manière: faites coïncider les trois languettes du bouchon ainsi que l'arrêt F, avec les fentes de votre注意到; faites légerement pivoter le bouchon dans le sens des aiguilles d'une montre jusqu'à ce qu'il se bloque.

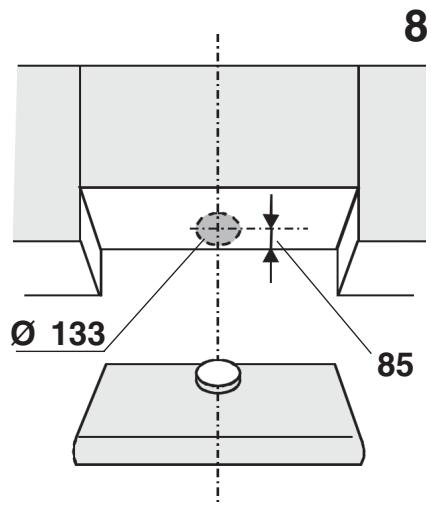

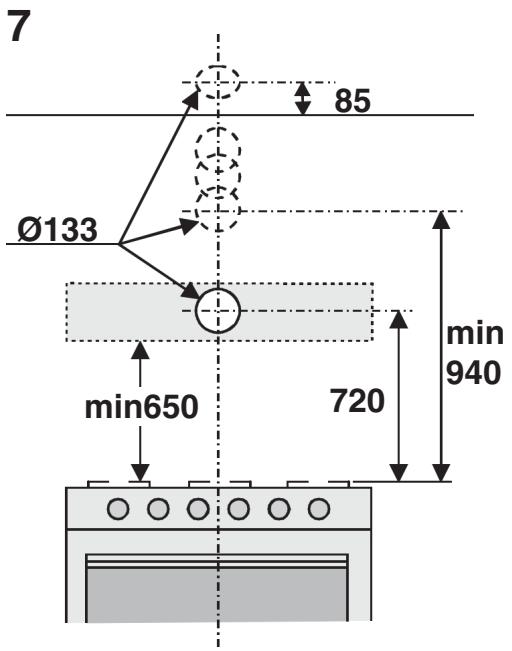

Faites le trou dans le mur pour l'évacuation de l'air (de 133 mm de diamètre), en vous référant à la Fig.7 contenant les mesures pour les différentes possibités.

Prévoyez une alimentation électrique ajustée. Pour le raccordement électrique, suivez toutes les autres indications qui sont données par la page "Attention".

Vou pouvez Maintenant fixer votre apparéel : sur la base de vos exigences, vous pouvez fixer votre hotte au mur ou bien sous votre meuble de cuisine. IMPORTANT : respectez la distance entre votre plan de cuisson et la base de votre hote, qui doit être de 650 mm minimum.

Fixation au mur: Si vous utilisez l'ouverture du haut B pour I'évacuation de I'air à travers votre placard, avant de fixer votre hotte au mur, vous doivent faire un trou du diamètre de 133 mm dans le placard (Fig. 8). En tout cas, vérifie la position de la prise de courant et prenez en considération le parcours eventuel du cable d'alimentation (un trou dans votre placard par où faire passer le cable pourrait être nécessaire). Tracez une ligne sur le mur, verticalément par rapport au plan de cuisson. Marquez les 4 trou à faire dans le mur, en respectant les mesures indiquées Fig.9; faites les trou et inserez les 4 chevilles (qui sont fournies). Prenez 2 des vis fournies (Fig. 10G), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutefois les visser complètement. Approchez votre hotte du mur et accrochez-la aux 2 vis; par l'intérieur de votre hotte, vissez les 2 vis complètement. Fixez complètement votre hotte en inscrant les 2 autres vis H (Fig. 11). Reliez un tuyau flexible à la bride de votre hotte, en utilisant un ruban en métal. Le tuyau et les rubans ne vous sont pas fournis. Faites le raccordement électricque.

Fixation au-dessous d'un placard: Si vous utilisez l'ouverture du haut B pour la sortie de l'air a travers votre placard, avant de fixer votre hotte à votre placard, faites, dans ce dernier, un trou du diamètre de 133 mm (Fig. 8). En tout cas, vérifiez la position de la prise de courant et prenez en considération le parcours eventuel du cable d'alimentation (un trou dans votre placard par où faire passer le cable pourrait être nécessaire). Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig.12. Approchez votre hotte du placard et insérez 4 vis par l'intérieur de votre placard (les 4 vis ne sont pas fournies). Reliez un tuyau flexible au clapet de sortie de votre hotte, en utilisant un ruban en métal. Le tuyau et les rubans ne vous sont pas fournis. Faites le raccordement électrique.

Maintenant l'assemblage est terminé ; nous vous conseillons :

• DE VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouve sur le groupe moteur, et doit être place sur le symbole (P) si l'installation est version aspirante (Fig. 13).
• De plus, nous rappelons que, dans la version aspirante, l'utilisation du/des filtre/s à charbon n'est pas nécessaire; s'ils sont prêents, enlevez-les en procédant comme suit, en fonction du modele en votre possession :
• si la hotte est équipée de filtres à charbon ronds (Fig. 14R), enlevez le filtré à charbon avec un mouvement rotatoire, dans le sens des aiguilles d'une montre.
• si la hotte est équipée d'un filtré à charbon à panneau (Fig. 15A ou 16A ou 17A), enlevez le filtré à charbon en étant tout d'abord les deux fixations filtrés M.

INSTALLATION VERSION RECYCLAGE :

Prévoyez une alimentation électrique ajustée. Pour le raccordement électrique, suivez toutes les indications données par la page "Attention".

Les 2 ouvertures (A et B) qui se trouvent sur votre hotspot (Fig. 5) ne doivent pas'être fermées car l'air est renvoyé dans la pierce à travers les fentes qui se trouvent sur le devant.

Vousspuezmertant fixer yourappareil:sur la base de vos exigences,vous pouze fixer vour hotte au mur ou bien sous le meuble de�te cuisine.IMPORTANT: respectez la distance entre�te plan de cuisson et la base de�te hote,qui doitetre de 650 mm minimum.

Fixation au mur : Avant de fixer votre hotte au mur, vérifie la position de la prise de courant et prenez en considération le parcours eventuel du cable d'alimentation (il pourrait être nécessaire de faire un trou dans votre placard pour le cable d'alimentation). Tracez une ligne sur le mur, verticalément par rapport au plan de cuisson. Marquez les 4 trous à faire dans le mur, en respectant les mesures indiquées Fig. 9 ; faites les trous et insérez les 4 chevilles (qui sont fournies). Prenez 2 des vis fournies (Fig. 10G), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutes vis levisser complètement. Approchez votre hotte du mur et accrochez-la aux 2 vis ; de l'intérieur de votre hotte, vissez les 2 vis complètement. Fixez votre hotte définitivement en insérant les 2 autres vis H (Fig. 11). Faites le raccordement électrique.

Fixation au-dessous d'un placard: Avant de fixer votre hotte à un placard, vérifie la position de la prise de courant et prenez en considération le parcours évientuel du cable d'alimentation (un trou dans votre placard par où faire passer le cable pourrait être nécessaire). Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig. 12. Approchez votre hotte du placard et insérez 4 vis par l'intérieur de votre placard (les 4 vis ne sont pas fournies). Faites le raccordement électrique.

Maintenant l'assemblage est terminé ; nous vous conseillons :

• DE VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouv sur le groupe moteur, et doit être place sur le symbole (Q) si l'installation est version recyclage (Fig. 13).
• De plus, nous rappelons que, dans la version recyclage, l'utilisation du/des filtres à charbon est nécessaire; vérifie s'ils sont installés, dans le cas contraire, montez-les en procédant comme suit, en fonction du modele en notre possession :
• si la hotte est équipée de filtres à charbon ronds (Fig. 18R), accrochez les filtres à charbon avec un mouvement rotatoire, dans le sens contraire des aiguilles d'une montre.
• si la hotte est équipée d'un filtré à charbon à panneau (Fig. 15A ou 16A ou 17A), positionné le filtré à charbon à l'intérieur et les 2 fixations filtrés pour bloquer le filtré à charbon.

FONCTIONNEMENT

Suivant les versions, l'appareil comprend les types de commandes suivants :

Commandes de la Fig. 19: A = interrupteur lumière. B = interrupteur mise en marche ON/OFF, moteur I vitesse. C = interrupteur II vitesse. D = interrupteur III vitesse. E = voyant lumineux fonctionnement du moteur.

Commandes de la Fig. 20: A = interrupteur éclairage; position 0: lumière éteinte; position 1: lumière allumée. B = interrupteur moteur; position 0: moteur arrêté; position 1-2-3: moteur en marche à la première, deuxieme et troisieme vitesse. C = voyant lumineux fonctionnement du moteur.

Filtre/s àGRAISS: En fonction des versions, la hotte est equipée de differents types de filtre àGRAISS: Filtrés/s metalliques modulaires (du type indiqué en Fig. 21 ou 22): ces filtres sont metalliques et doivent être nettoyés périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez les filtres avec un détergent neutre. Pour enlever les filtres, en face de la poignée, poussez la fixation vers l'intérieur et tirez le filtre vers le bas (Fig. 4A ou 4B).

Filtre metallique à panneau (du type indiqué en Fig. 23N): ce filtre est metallique et est positionné à l'intérieur de la grille metallique; il doit être nettoyé périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez le filtre avec un détergent neutre. Pour enlever le filtre, otez tout d'abord la grille metallique en poussant les 2 fixations vers l'intérieur de la hotte (Fig. 3); ensuite, enlevez les 2 fixations filtres positionnées à l'intérieur de la grille metallique puis otez le filtre metallique à panneau.

Filtre synthétique à panneau (du type indiqué en Fig. 24P): ce filtre est en fibre synthétique et est positionné à l'intérieur de la grille métallique; il ne peut pas être nettoyé mais doit être remplace périodiquement, en fonction de l'usage (au moins tous les deux mois).

Pour enlever le filtré, otez tout d'abord la grille métallique en poussant les 2 fixations vers l'intérieur de la hotte (Fig.3); ensuite, enlevez les 2 fixations filtres positionnées à l'intérieur de la grille métallique puis otez le filtré synthétique à panneau.

Filtre/s à charbon: les filtres à charbon doivent être remplacés périodiquement, en fonction de l'usage, tous les 6 mois en moyenne. Pour enlever les filtres à charbon, procédez comme suit, en fonction du modele en votre possession:

• si la hotte est équipée de filtres à charbon ronds (Fig. 14R), enlevez le filtré à charbon avec un mouvement rotatoire, dans le sens des aiguilles d'une montre.
• si la hotte est équipée d'un filtré à charbon à panneau (Fig. 15A ou 16A ou 17A), enlevez le filtré après avoir été les deux fixations filtrés métalliques M.

Eclairage :

Pour acceder aux ampoules, enlevez la grille métallique ou le/les filtre/s métalliques (en fonction du modele en votre possession): pour enlever la grille métallique (Fig. 3), puisze les deux fixations vers l'intérieur de la hotte et tournez la grille jusqu'à son extraction. Pour enlever le/les filtre/s métalliques (Fig. 4A ou 4B), en face de la poignée, puisze la fixation vers l'intérieur puis tirez le filtre vers le bas. Remplacer par des ampoules de type identique (Fig. 25).

Attention: si vous possédez une hotte en version 2 moteurs, pour démonter les ampoules il faut déposer le plafonnier en verre en procédant comme suit: faire levier sur les blocages du plafonnier au point A et en même temps déplacer le verre du plafonnier vers le haut (Fig. 26); si votre apparéil est équiné de filtres rônds aux charbons, vous doivent d'abord les retarder.

HOOD WITH SLIDE CONTROLS - GERÄT MIT SCHIEBKEKNOPF-BEDIENUNG -

HOTTE AVEC COMMANDES A CHARIOT - CAPPA CON COMANDI A SLITTA -

CAMPANA CON MANDOS DESLIZANTES - EXAUSTOR COM COMANDOS DESLIZANTES -

AFZUIGKAP MET SCHUIFKNOPBEDIENING

HOOD WITH BUTTON CONTROLS - GERÄT MIT TASTENBEDIENUNG
HOTTE AVEC COMMANDES A BOUTONS - Cappa CON COMANDI A PULSANTI
CAMPANA CON PULSANTES - EXAUSTOR COM COMANDOS DE BOTÖES
AFZUIGKAP MET DRUKKNOPBEDIENING

HOOD WITH SLIDE CONTROLS - GERÄT MIT SCHIEBEKNOPF-BEDIENUNG - HOTTE AVEC COMMANDES A CHARIOT - CAPPA CON COMANDI A SLITTA - CAMPANA CON MANDOS DESLIZANTES - EXAUSTOR COM COMANDOS DESLIZANTES - AFZUIGKAP MET SCHUIFKNOPBEDIENING

HOOD WITH BUTTON CONTROLS - GERÄT MIT TASTENBEDIENUNG
HOTTE AVEC COMMANDES A BOUTONS - Cappa CON COMANDI A PULSANTI
CAMPANA CON PULSANTES - EXAUSTOR COM COMANDOS DE BOTÖES
AFZUIGKAP MET DRUKKNOPBEDIENING

1

2

3

4A
4B

5

6

Pour acceder à l'ampoule d'éclairage,steroler le cache-lumière en devissant la vis "A".
