CHM 164 N NOIR - Hotte aspirante FAURE - Notice d'utilisation et mode d'emploi gratuit

Marque	FAURE
Modèle	CHM 164 N NOIR
Type de produit	Hotte aspirante
Installation	Aspirante (évacuation extérieure) ou recyclage (recirculation intérieure)
Diamètre de l'évacuation d'air	125 mm (conseillé), trou de 133 mm
Sorties d'air	Supérieure et arrière (selon modèle), avec bouchon pour obturation
Commandes	Interrupteurs à curseur ou à boutons (selon variante) ; éclairage, moteur 3 vitesses, voyant
Éclairage	Ampoules à incandescence 40W ou halogènes 20W selon modèle
Filtres à graisse	Métalliques modulaires ou à panneau, nettoyage tous les 2 mois au détergent neutre
Filtres à charbon	Ronds ou à panneau (selon modèle), remplacement tous les 6 mois (uniquement en version recyclage)
Nombre de vitesses moteur	3 vitesses
Dimensions de l'appareil	Environ 60 cm de largeur (standard) – non spécifié précisément
Poids approximatif	Environ 10-15 kg
Alimentation électrique	230V / 50 Hz (standard – non spécifié)
Entretien et nettoyage	Nettoyer les filtres à graisse tous les 2 mois ; remplacer les filtres à charbon tous les 6 mois ; nettoyer l'extérieur avec un chiffon doux et détergent neutre
Sécurité	Ne pas toucher les ampoules halogènes à mains nues ; couper l'alimentation avant intervention
Pièces détachées	Filtres à graisse, filtres à charbon, ampoules (incandescence ou halogènes), bouchon d'obturation
Réparabilité	Remplacement des filtres et ampoules facile ; autres réparations par un professionnel
Informations générales	Notice d'utilisation gratuite disponible au format PDF ; modèle CHM 164 N NOIR

FOIRE AUX QUESTIONS - CHM 164 N NOIR FAURE

Comment installer la hotte en version aspirante ?

Pour une installation aspirante, prévoyez un tuyau d'évacuation de l'air (diamètre conseillé 125 mm) avec le moins de courbes possible. Percez un trou de 133 mm dans le mur pour la sortie. Fixez la hotte au mur ou sous un meuble, puis raccordez le tuyau à la bride de la hotte à l'aide d'une bande métallique (non fournie). Assurez-vous que le levier aspirante-recyclage est sur la position P.

Comment installer la hotte en version recyclage ?

En version recyclage, aucune évacuation extérieure n'est nécessaire. Vous devez simplement vous assurer que le levier aspirante-recyclage est sur la position Q. De plus, il faut monter un ou plusieurs filtres à charbon (selon le modèle) à l'intérieur de la hotte. Aucune ouverture n'a besoin d'être fermée.

Quels sont les types de filtres à graisse et comment les nettoyer ?

Les filtres à graisse peuvent être métalliques modulaires ou à panneau. Ils doivent être nettoyés périodiquement (au moins tous les deux mois) avec un détergent neutre. Pour les filtres à panneau, déposez les deux blocages (M) pour extraire le filtre. Les filtres synthétiques (fibres) ne se nettoient pas, ils doivent être remplacés tous les deux mois.

Faut-il utiliser des filtres à charbon en version aspirante ?

Non, en version aspirante les filtres à charbon ne sont pas nécessaires. Si la hotte en est équipée, il faut les retirer. En version recyclage, ils sont indispensables et doivent être remplacés tous les 6 mois environ.

Comment remplacer les ampoules de la hotte ?

Pour les ampoules à incandescence, desserrez la vis de blocage A (Fig. 18) et retirez le plafonnier. Remplacez par une ampoule de même type. Pour les ampoules halogènes, dévissez la douille dans le sens contraire des aiguilles d'une montre (Fig. 19). Ne touchez pas les ampoules halogènes neuves à mains nues. Si elles ne fonctionnent pas, coupez l'alimentation quelques secondes.

Où se trouve le levier aspirante-recyclage et comment le régler ?

Le levier se trouve sur le groupe moteur. Il doit être placé sur le symbole P pour une installation aspirante, et sur le symbole Q pour une installation recyclage (voir Fig. 7). Vérifiez toujours la position avant l'utilisation.

Comment fixer la hotte au mur ?

Percez 4 trous dans le mur selon les mesures indiquées à la Fig. 3. Enfoncez les chevilles. Vissez partiellement les deux vis du haut (G), accrochez la hotte, puis serrez à fond. Ajoutez les deux vis du bas (H) pour la fixation définitive.

Peut-on utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. La hotte filtre l'air à travers un filtre à charbon et le renvoie dans la cuisine. Aucun tuyau d'évacuation n'est nécessaire. Assurez-vous d'avoir un filtre à charbon installé et réglez le levier sur Q.

Comment savoir si les filtres à charbon doivent être remplacés ?

Les filtres à charbon doivent être remplacés en moyenne tous les 6 mois, ou plus souvent si la hotte est utilisée intensivement. Remplacez-les dès que l'odeur de cuisine persiste ou si le débit d'air semble réduit. Pour retirer les filtres ronds, tournez dans le sens des aiguilles d'une montre ; pour les filtres à panneau, débloquez les fixations M.

Quelles sont les précautions de sécurité à respecter ?

Ne touchez pas les ampoules halogènes neuves avec les mains nues. Coupez toujours l'alimentation électrique avant de remplacer une ampoule ou un filtre. Assurez-vous que l'installation électrique est conforme. Suivez les instructions de montage pour éviter tout risque de chute de la hotte.

MODE D'EMPLOI CHM 164 N NOIR FAURE

La hotte peut être en version aspirante (évolution de l'air à l'extérieur) ou en version recyclage (recirculation de l'air à l'intérieur).

1) Conditions essentielles pour le montage : Prévoyez une alimentation électrique appropriée. Si votre appareil doit être installé en version Aspirante, vous devez prévoir au rapport d'évacuation de l'air et vous munir d'un tuyau reliant ce dernier à la bride qui se trouve sur toute hote ; employez un tuyau d'évacuation qui a : - la longueur minimum indispensable ; - le moins de courbes possible (angle maximum des courbes : ) ; - qui soit fait d'une matière autorisée par les normes en vigueur ; - la surface intérieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseillé : 125 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications données par la feuille "Attention".

Percez le trou dans le mur pour la sortie de l'air (diamètre de 133 mm), en suivant les instructions de la Fig. 1 où sont indiquées les mesures pour les différentes possibilités.

2) Certains modèles sont équipés d'une sortie supérieure de l'air (Fig. 2B) et d'une arrière (Fig. 2A) fermée par une tôle qui doit être déposée si vous désirez l'utiliser; il faut monter la bride (C) sur l'ouverture utilisée; si vous utilisez la sortie arrière, il faut fermer la sortie supérieure à l'aide du bouchon E, à demander à votre revendeur.

Certains modèles sont équipés de deux sorties d'air, une dans la partie supérieure (Fig. 2B) et l'autre sur l'arrière (Fig. 2A), pouvant être utilisées selon vos exigences; il faut monter la bride (C) sur l'ouverture utilisée et fermer l'autre à l'aide du bouchon (E).

Sur la version recyclage, aucune ouverture n'a besoin d'être fermée, mais il faut placer la manette correctement (voir point 7).

3) Fixation murale: Percez 4 troughs dans le mur, en respectant les mesures indiquées sur la Fig. 3 et enforcez les chevilles; prenez 2 des vis fournies en équipement (Fig. 4G), puis enfilez-les dans les chevilles situées plus haut, sans les visser complètement. Accroche la hote aux 2 vis et, en agissant de l'intérieur de l'appareil, serrez à fond les 2 vis. Effectuez la fixation définitive en introduisant les 2 autres vis H (Fig. 4). 4) Fixation sous un meuble : Si vous installez la hotte en version aspirante avec l'évacuation de l'air par l'ouverture supérieure (Fig. 2B), avant la fixation vous devez effectuer un trou de 133mm de diamètre sur le meuble (Fig. 5). Percez 4 trous sur le meuble, en respectant les mesures indiquées sur la Fig. 6. Fixez la hotte avec les 4 vis en agissant de l'intérieur du meuble. 5) Pour la version aspirante: raccordez un tuyau flexible au flasque de la hotte, en une utilisant une bande métallique. Le tuyau et la bande ne sont pas fournis. 6) Effectuez le branchement électrique. 7) VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouve sur le groupe moteur, et doit être place sur le symbole (P) si l'installation est version aspirante, sur le symbole (Q) si l'installation est version recyclage (Fig. 7). 8) FAIRE ATTENTION AU(X) FILTRÉ (S) A CHARBON (A) - Fig. 8-9-10-11: sur la version recyclage, il est nécessaire d'utiliser le ou les filtres à charbon, aussi dans le cas où il(s) ne seraï(en)t pas encore installé(s) dans la hotte, le(s) monter comme suit, en fonction du modele acheté: - si la hotte est dotée de filtres à charbon rônds (Fig. 11R), fixer le filtre à charbon par un mouvement de rotation dans le sens contraire des aiguilles d'une montre. - si la hotte est dotée de filtre à charbon à panneau (Fig. 8A, 9A ou 10A), placer le filtre à charbon à l'intérieur etmettre en place les 2 fixations (M) pour bloquer le filtre à charbon. Sur la version aspirante, le ou les filtres à charbon n'est/ne sont pas nécessaires, aussi dans le cas où il(s) seraï(en)t installé(s) dans la hotte, le/les en retarder.

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 12: A = Interrupteur d'éclairage. B = Interrupteur ON/OFF moteur 1ère vitesse.

C = Interrupteur 2e vitesse. D = Interrupteur 3e vitesse. E = Voyant de fonctionnement du moteur.

Commandes de la Fig. 13: A = Interrupteur d'éclairage; position 0: lumière éteinte; position 1: lumière allumée.

B = Interrupteur moteur; position 0: moteur arrêté; position 1-2-3: moteur en marche à la première, seconde ou troisième vitesse.

C = Voyant de fonctionnement du moteur.

Filtres à graissé: En fonction des versions, la hotte est équipée de différents types de filtres à graissé:

Filtres métalliques modulaires (du type indiqué en Fig. 14) : ces filtres sont métalliques et doivent être nettoyés périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez les filtres avec un détergent neutre.

Filtre métallique à panneau (du type indiqué en Fig. 15N): ce filtre est métallique et est positionné à l'intérieur de la grille métallique; il doit être nettoyé périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez le filtre avec un détergent neutre. Déposez les 2 blocages filtres (M), puis extraire le filtre métallique à panneau.

Filtre synthétique à panneau (du type indiqué en Fig. 16P) : ce filtre est en fibre synthétique et est positionné à l'intérieur de la grille métallique ; il ne peut pas être nettoyé mais doit être remplacé périodiquement, en fonction de l'usage (au moins

tous les deux mois). Déposez les 2 blocages filtres (M), puis extraire le filtre synthétique à panneau.

Filtre(s) à charbon: les filtres à charbon doivent être remplacés à intervalles réguliers en fonction de l'utilisation de l'appareil (en moyenne tous les 6 mois). Retirer les filtres à charbon en procédant comme suit, en fonction du modèle acheté: - si la hotte est dotée de filtres à charbon ronds (Fig. 17R), retirer le filtre à charbon par un mouvement de rotation dans le sens des aiguilles d'une montre. - si la hotte est dotée de filtre à charbon à panneau (Fig. 8A, 9A ou 10A), retirer le filtre à charbon et débloquer préalablement les 2 fixations M.

Eclairage: - Pour remplacer les ampoules à incandescence, retirer le plafonnier après avoir desserré la vis de blocage "A" (Fig. 18). Les remplacer par des ampoules de même type.

• Pour retirer les ampoules halogènes, dévisser la douille dans le sens contraire des aiguilles d'une montre (Fig. 19). Les remplacer par des lampes du même type. ATTENTION: ne pas toucher les ampoules neuves à mains nues. Dans le cas où une fois mises en place, les ampoules halogènes ne fonctionneraient pas, couper l'alimentation de l'appareil pendant quelques secondes.

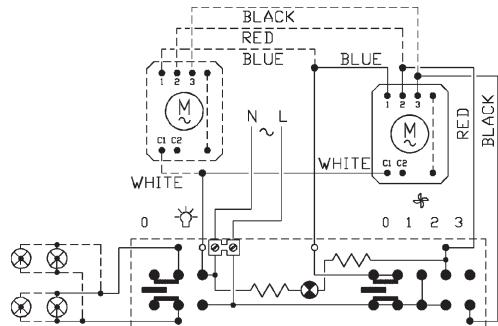

HOOD WITH SLIDE CONTROLS GERATMIT SCHIEBKEKNOPFBEDIENUNG HOTTE AVEC COMMANDES A CHARIOT CAPPA CON COMANDIA SLITTA CAMPANA CONSMANDOS DESLIZANTES EXAUSTORCOM. COMANDOS DESLIZANTES AFZUIGKAP METSCHUIFKNOPBEDIENING

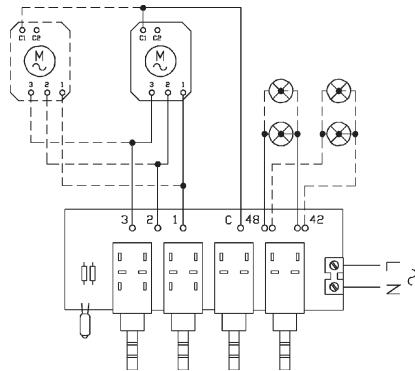

HOOD WITH BUTTON CONTROLS GERAT MIT TASTENBEDIENUNG HOTTE AVEC COMMANDES ABOUTONS CAPPA CONCOMANDIA PULSANTI CAMPANA CONPULSANTES EXAUSTOR COM COMANDOS DE BOTÖES AFZUIGKAP METDRUKKNOPBEDIENING

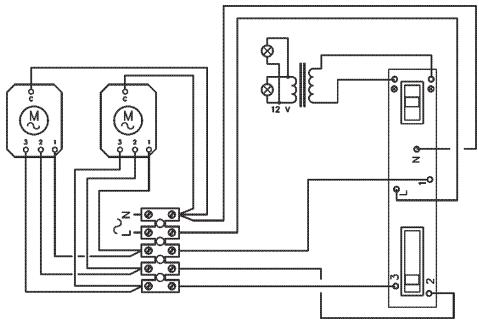

HOOD WITH SLIDE CONTROLS + 40 W LAMPS GERAT MIT SCHIEBKENOPF-BEDIENUNG + LAMPE 40W HOTTE AVEC COMMANDES A CHARIOT + AMPOULES 40W CAPPA CON COMANDI A SLITTA + LAMPADE 40W CAMPANA CON MANDOS DESLIZANTES + LAMPARAS 40W EXAUSTOR COM COMANDOS DESLIZANTES+ LAMPADAS 40W AFZUIGKAP MET SCHUIKFNOPBEDIENING + LAMP 40W

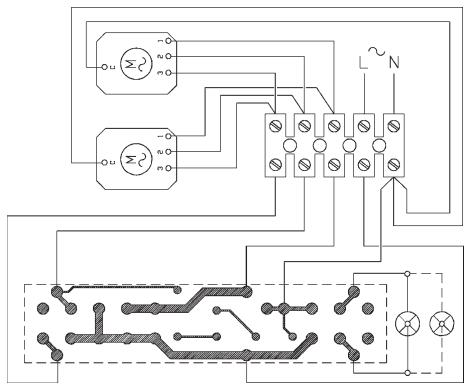

• HOOD WITH SLIDE CONTROLS + 20 W HALOGEN LAMPS
• GERAT MIT SCHIEBEKNOPF-BEDIENUNG + HALOGENLAMPEN 20 W
• HOTTE AVEC COMMANDES A CHARIOT + AMPOULES HALOGENES 20 W
• Cappa CON COMANDI A SLITTA + LAMPADE HALOGENE 20W - CAMPANA CON MANDOS DESLIZANTES + LAMPARAS HALOGENAS 20 W
• EXAUSTOR COM COMANDOS DESLIZANTES + LAMPADAS DE HALOGENIO 20 W
• AFZUIGKAP MET SCHUIFKNOPBEDIENING + HALOENELAMPJES20W
