Intitulé	Valeur / Description
Type de produit	Lave-linge frontal
Capacité de lavage	5 kg
Vitesse d'essorage	1200 tours/minute
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Consommation d'eau	40 litres par cycle
Classe énergétique	A++
Fonctions principales	Programmes de lavage variés, essorage, rinçage
Entretien et nettoyage	Nettoyage régulier du filtre, détartrage recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile
Sécurité	Système de verrouillage de porte, protection contre les fuites
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - VLF 5125 VEDETTE

Comment puis-je résoudre un problème de mise sous tension de la VEDETTE VLF 5125 ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Essayez de remplacer le fusible si l'appareil ne s'allume toujours pas. Si le problème persiste, contactez le service client.

Que faire si la VEDETTE VLF 5125 ne démarre pas le cycle de lavage ?

Assurez-vous que la porte est bien fermée et verrouillée. Vérifiez également que le programme de lavage est correctement sélectionné et que l'eau arrive dans l'appareil.

Comment nettoyer le filtre de la VEDETTE VLF 5125 ?

Pour nettoyer le filtre, débranchez l'appareil, ouvrez le panneau d'accès au filtre, retirez le filtre, rincez-le à l'eau claire et remettez-le en place une fois sec.

Que faire si la VEDETTE VLF 5125 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Vous y trouverez des solutions spécifiques pour chaque code.

Pourquoi ma VEDETTE VLF 5125 fuit-elle ?

Vérifiez les tuyaux d'arrivée et d'évacuation d'eau pour détecter d'éventuelles fuites. Assurez-vous également que le joint de porte est en bon état.

Comment régler la température de lavage sur la VEDETTE VLF 5125 ?

Sélectionnez le programme de lavage souhaité et utilisez le bouton de température pour ajuster la température selon vos besoins avant de démarrer le cycle.

Quel type de détergent puis-je utiliser avec la VEDETTE VLF 5125 ?

Utilisez un détergent compatible avec les lave-linge et suivez les recommandations du fabricant pour les quantités à utiliser.

Comment puis-je augmenter l'efficacité de lavage de la VEDETTE VLF 5125 ?

Triez les vêtements par couleur et type de tissu, ne surchargez pas l'appareil et utilisez le bon programme de lavage pour chaque type de charge.

Comment effectuer un entretien régulier de la VEDETTE VLF 5125 ?

Nettoyez le filtre régulièrement, vérifiez les tuyaux pour des signes d'usure, et effectuez un cycle de lavage à vide avec du vinaigre blanc pour éliminer les résidus.

MODE D'EMPLOI VLF 5125 VEDETTE

• Consignes de sécurité 4
• Environnement et economie 4

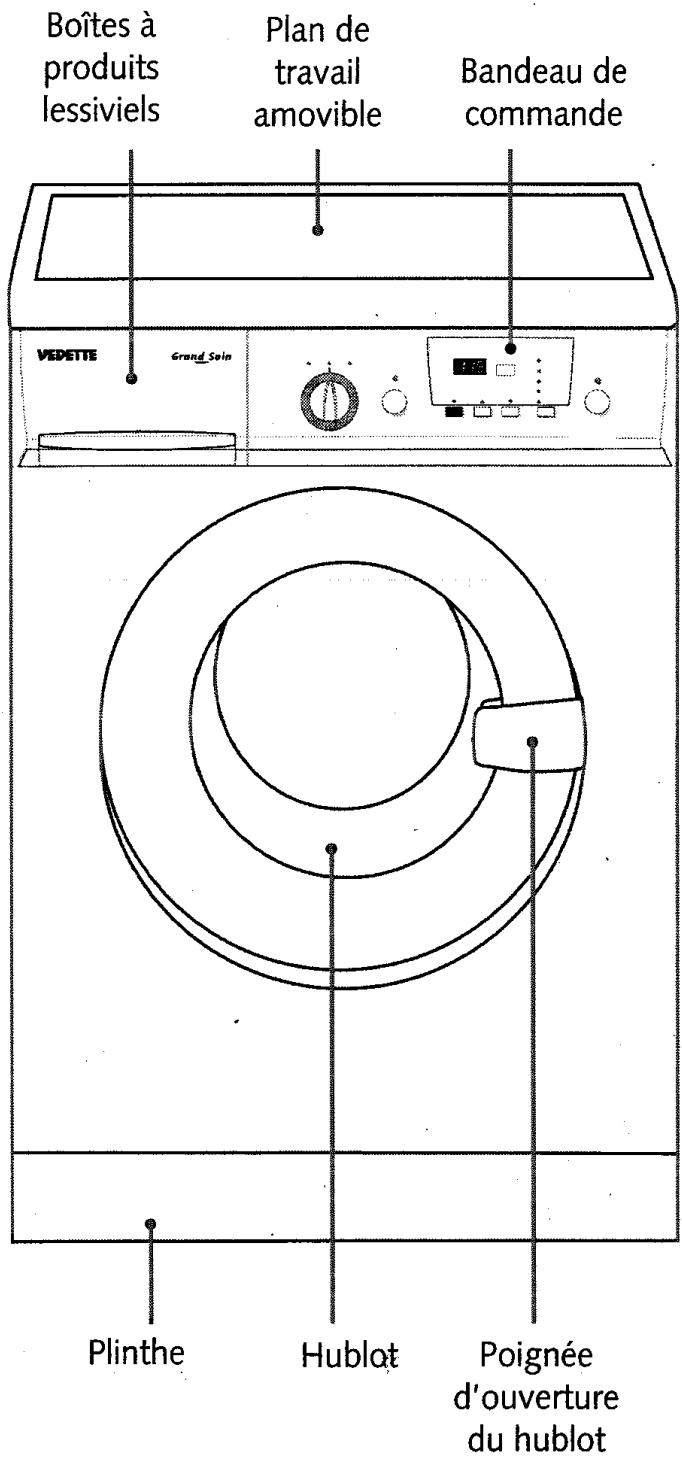

• Description de l'ordinateil. 5

1 - Comment effectuer votre première installation

Démontage des brides de transport de votre apparéil 6
Raccordement à l'arrivée d'eau 7
Raccordement au conduit d'évacuation 7
Raccordement au reseau electrique 8
- Mise en place de votre apparéil 9
Avant le premier lavage 9

2 - Comment utiliser votre apparéil ?

• Codes d'entretien des textiles 10
• Préparation de votre linge (tri, test couleur, charges et vérification) 11
• Traitement des taches difficiles 12
• Chargement de votre linge 13
• Chargement des produits de lavage 13
• Choix d'un programme de lavage 14 et 15
  Autres programmes 15
• Fonctions optionnelles 16
• Déroulement du programme 16
• Securités du lave-linge 17
• Choix de programmes 18

3 - L'entretien courant de votre apparéil

• nettoyage de l'appareil, des pièces internes 19
• risque de gel 19
• verification et remplacement des tuyaux 19

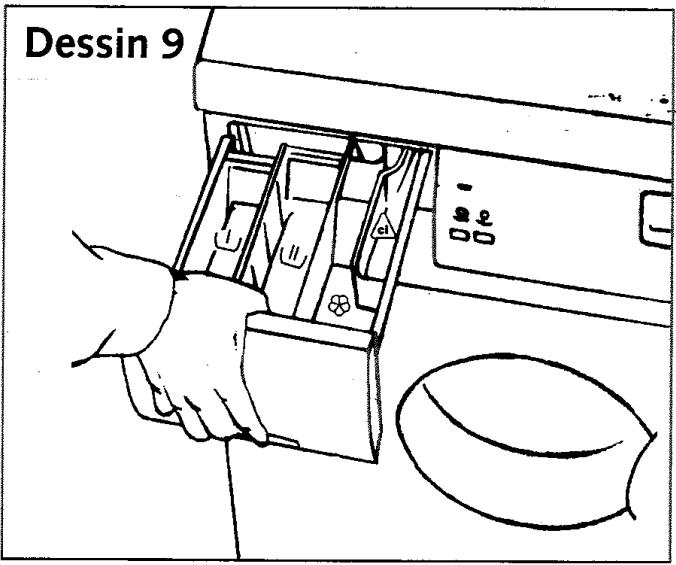

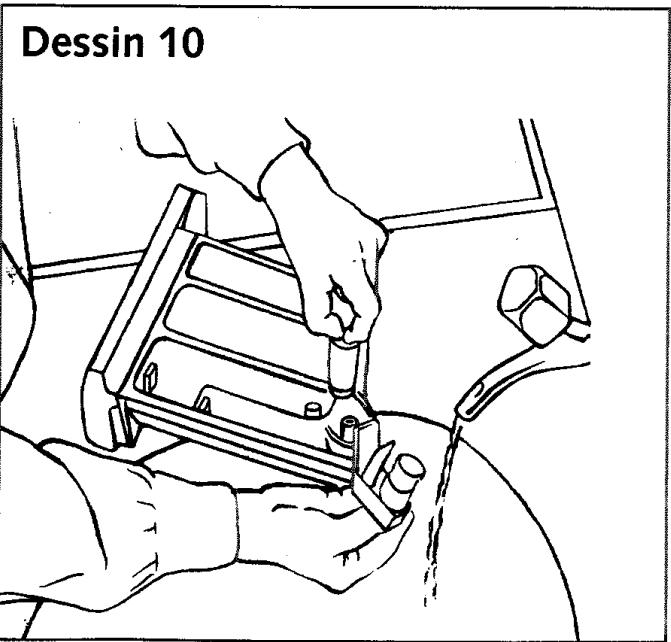

• nettoyage de la boite à produits 19

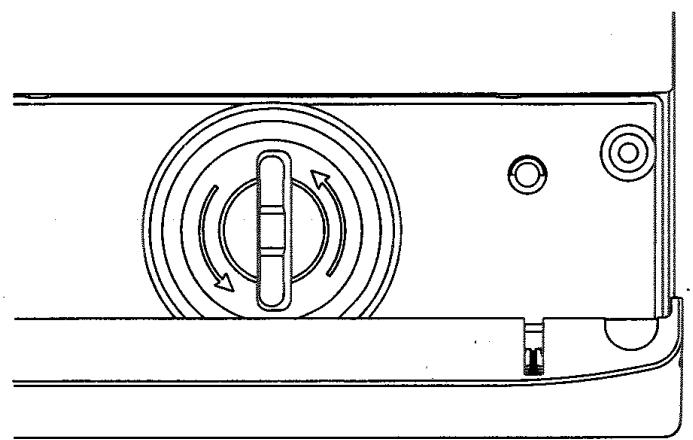

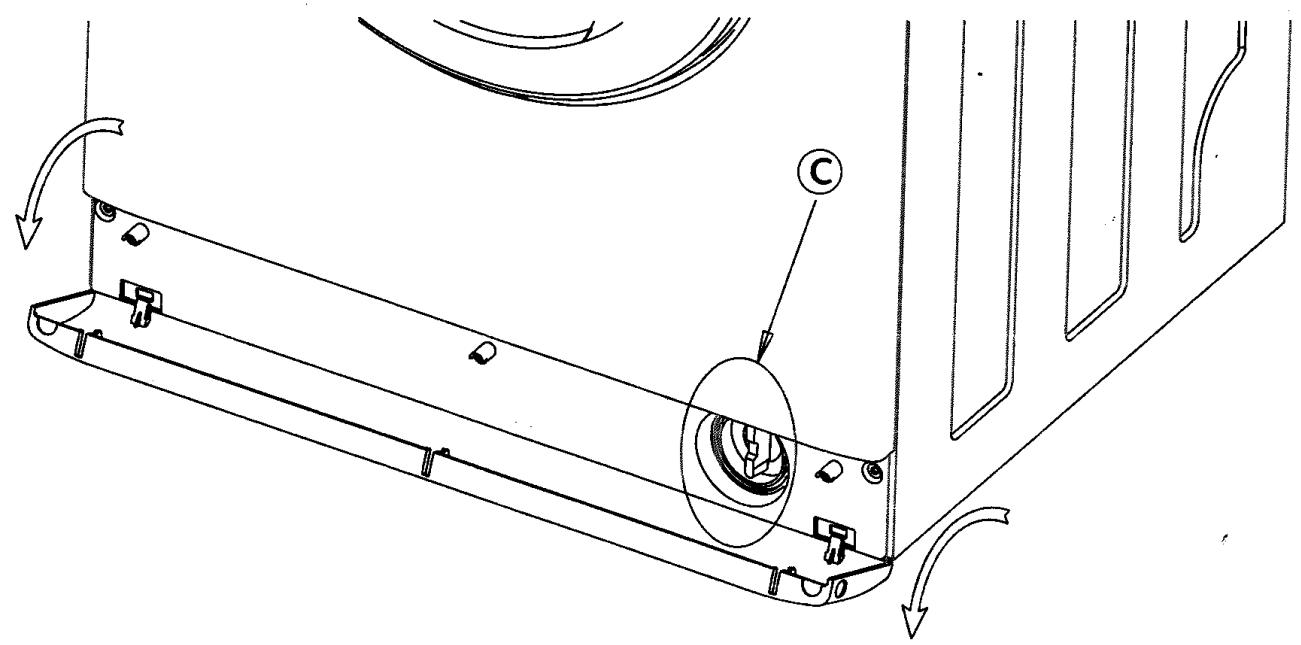

• nettoyage du filtré 20

4 - Incidents pouvant survenir

• le cycle ne démarre pas / l'appareil n'est pas alimenté en eau 21
  fortes vibrations lors de I'essorage 21
• le linge n'est pas essoré ou insuffisament essoré 21
• une flaque d'eau se forme autour de la machine 21
• débordement de mousse 21
• la machine ne vidange pas 21
  autodignosticSAV 22

Au fil des pages de cette notice, vous découvertes les symboles suivants qui vous signaleront :

les consignes de sécurité (pour vous, votre machine ou votre linge) à respecter impératifement,

un dangerélectrique,

les conseils et les informations importantes

Vous venez d'acquerir un lave-linge VEDETTE Grand Soin et nous vous en remercions.

Nos équipés de recherche ont conçu pour vous un nouvel apparéil pour prendre soin de votre linge, avec une qualité de lavage optimale et une consommation d'eau et d'électricité réduite, vous permettant de laver jusqu'à 6 kilos de linge grâce à un plus grand volume de tambour.

Grêce à un nouveau design associant comport, sécurité et modernité, le nouveau lavelinge VEDETTE Grand Soin répond à toutes vos attentes en terme de praticité et desimplicité d'utilisation.

En outre, pour répondre à tous vos besoin, le lave-linge VEDETTE Grand Soin vous propose des programmes et des fonctions adaptés, telle que l'option Couleurs fonçées qui vous permet de laver efficacement et en toute sécurité vos vêtements noirs ou fonçés.

Vous trouvez également dans la gamme des produits VEDETTE, un vaste choix de seche-linge que vous pourrezCOORDner à votre nouveau lave-linge VEDETTE Grand Soin.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

VEDETTE, spécialiste inconteste du lavage depuis plusieurs décennies, vous offre une fois de plus des produits performants, fiables et faciles à utiliser, dans un respect constant de votre linge.

La Marque VEDETTE

Avant demettrevoireappareil en route,veuillez lire attentivement cette notice,ce qui vous permettra de vous familiariser trèsrapidement avec son fonctionnement

Consignes de sécurité

Cet apparéil, destiné à un usage exclusivement domestique, a été consçu pour laver, rincer et essorer les textiles lavables en machine.

Respectez impératifement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non respect de ces recommendations pouvant entraîner des dégats matériels ou corporels.

• L'appareil ne doit être utilisé que conformément au mode d'emploi, pour éviter des dommages à votre linge et à votre apparéil. Utilisez seulement des produits de lavage et d'entretien certifiés pour l'emploi dans les machines à laver à usage domestique.
• Si, avant lavage, vous traitez votre linge à l'aide de detachants, dissolvants et, en règle générale, de tous produits inflammables ou à fort pouvoir détonant, ne l'introduisez pas immédiatement dans l'appareil (voir chapitre "TRAITEMENT DES TACHES DIFFICILES").

De même, il vous est fortement recommendé de ne pas utiliser de solvants ou de produits en bomber aérosol à proximité de votre lavelinge et plus généralement d'appareils électriques dans une piece mal aérée (risque d'incendie et d'explosion).

• Si des incidents se produit et que vous ne pouvez les résoudre grâce aux/remèdes

que nous vous préconisons (voir chapitre "INCIDENTSPOUVANT SURVENIR"),faites appel à un professionnelnel qualifié.

• Lors d'une nouvelle installation, l'appareil doit être raccordé au réseau de distribution d'eau avec un tuyau neuf, le tuyau usage ne doit pas être réutilisé.

Contrôlez à intervalles réguliers les tuyaux d'alimentation en eau et d'évacuation, vous pourrez ainsi empêcher les dégats des eaux.

• Ne laissez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
• Les apparêils usagés doivent immédiatement être rendus inutilisables. Débranchez et coupez le cable d'alimentation au ras de l'appareil. Fermez l'arrivée d'eau et enlevez le tuyau. Rendez la fermetre de la porte inutilisable.

Environnement et economie

• Charger la machine au maximum signifie profiter de manière optimale de l'eau et de l'énergie.
• Ne programmez le prélavage que lorsque c'est absolument nécessaire: par ex. pour des vêtements de sport ou de travail très sales, etc...
• Pour du linge peu ou moyenement sale, un programme à basse température est suffisant pour obtenir un résultat de lavage impeccable.

• Pour du linge peu sale choisissez un cycle de lavage court.

• Dosez le produit de lavage selon la durée de l'eau, le degré de salissure et la quantité de linge et respectez les conseils sur les paquets des produits lessiviels.

• Les pièces d'emballage ainsi que celles composant l'ensemble de votre machine utilisant des matérieliaux recyclables. Il convient d'en tener compte lors de leur élimination. Renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibités de leur mise au rebut de manière adaptée et respectueuse de l'environnement.

Dessin 1

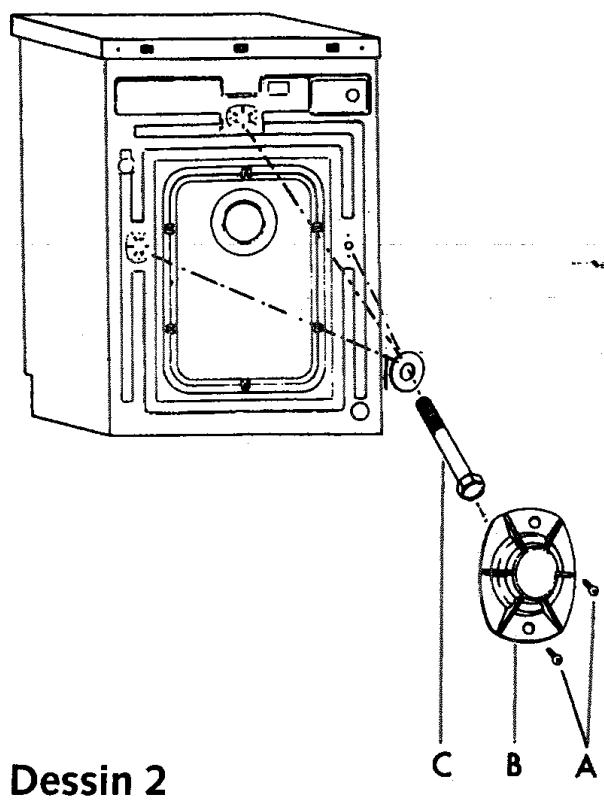

AVANT Toute UTILISATION, IL EST IMPÉRATIF D'ÉFFECTUER LES OPÉRATIONS DÉCRITES CI-APRès.

Ces opérations consistent à retarder toutes les pieces qui servent à immobiliser la cuve de votre apparéil pendant le transport.

Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre apparéil et le respect des normes en vigueur en matière de sécurité.

Si ces opérations n'était pas effectuées dans leur totalité, cela pourrait cause des dommages graves à votre apparéilpendant son fonctionnement.

1 - Coupez et retirez l'emballage transparent ainsi que les renforts interieurs. Retirez le lave-linge de son socle en polystyrene.
2 - Enlevez à l'aide d'un tournevis les 6 vis «A» qui soutiennent les 3 plaques «B» situées au dos du lave-linge.
3 - Enlevez les 3 vis de bridage «C».
4 - Recouvre les 3 trous avec les plaques «B» mentionnées ci-dessus.

Nous vous conseillons de conserver toutes les pieces de bridage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporterer notre machine.

Raccordements de votre(APpeuil

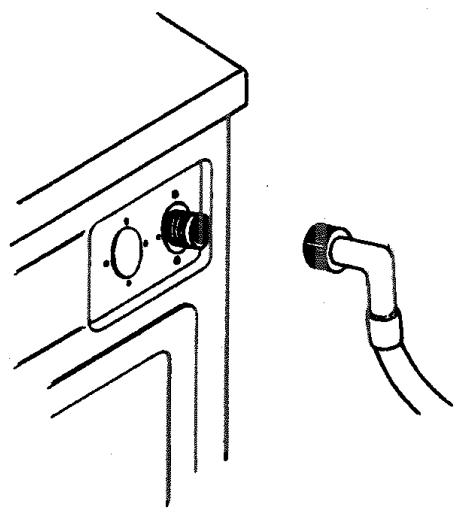

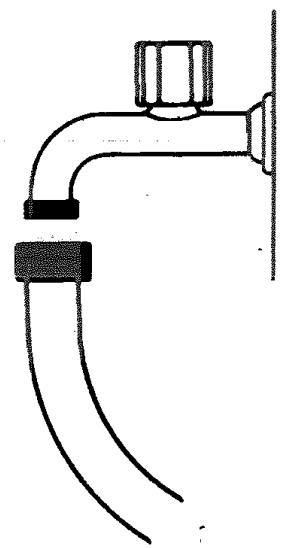

Alimentation en eau floide

Branchez le tuyau d'alimentation (Dessins 3 et 4):

• d'une part, sur le raccord sitié à l'arrière de la machine
• d'autre part, sur un robinet muni d'un embout fileté Ø 20x27 (3/4 BSP).

Si vous utilisez un robinet auto-perceur, l'ouverture pratiquée doit etre d'un diametre de 6 mm minimum.

Arrivée d'eau :

• Pression d'eau mini : 0,07 MPa ou 0,7 bar
• Pression d'eau maxi : 1 MPa ou 10 bar

Dessin 3

Dessin 4

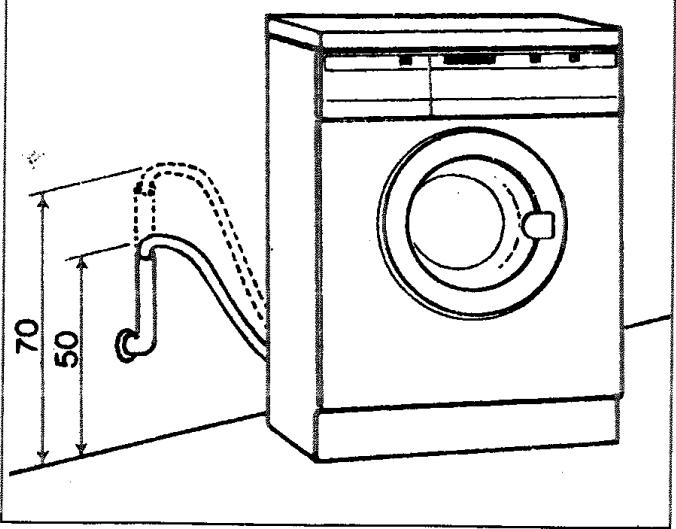

Evacuation des eaux usées

Raccordez le tuyau de vidange à une sortie fixe qui doit être place à une distance du sol comprise entre 50 et 70 cm (Dessin 5):

La sortie du tuyau de vidange ne doit jamais être située à plus de 90 cm du sol. Veillez à ce que le raccordement au réseau ne soit pas étanche. Vérifiez que la sortie du tuyau de vidange est bien fixée pour éviter qu'elle ne tombe et provoque une inondation.

Dessin 5

Raccordements de votre(APpeuil

Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous.

Alimentation électriche

L'installation électrique doit être conforme à la Norme NFC 15-100, en particulier pour la prise de terre.

Ligne 3 × 2,5 ~mm^2 mono 230V raccordée à :

• un compteur 20A mono 230V-50Hz
• un disjoncteur différentiel et un fusible individuel (10 ou 16A suivant le modele)
• une prise de courant 10/16A 2 pôles + terre

Nous ne pouvons pas etre tenus pour responsable de tout incident cause par une mauvaise installation electrique.

Conseils pour l'installation électrique de votre apparéil

• N'utilise pas de prolongateur, adaptateur ou prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adresse-vous à votre installerateur.

Si le cordon d'alimentation est endommagé, le replacer par un cordon ou ensemble spécial à se procurer auprès du fabricant ou de son service après-vente.

Votre apparéil est conforme aux directives européennes CEE/73/23 (directive basse tension) et CEE/89/336 (compatibilité electromagnetique) modifiées par la directive CEE/93/68.

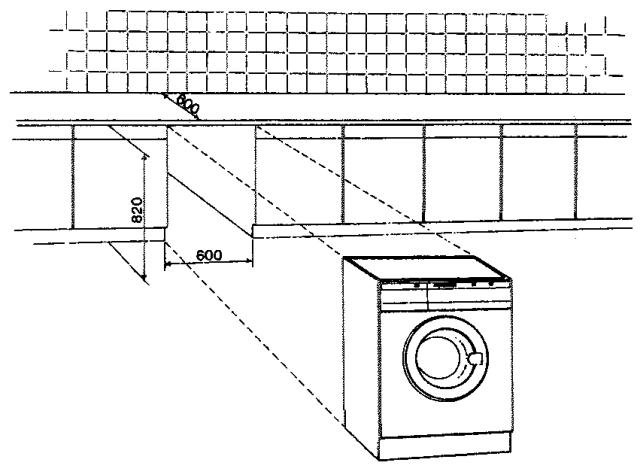

Environnement de l'appareil :

Si vous placez votre machine à côté d'un autre apparéil ou d'un meuble, nous vous conseillons de tous jours laisser entre eux un espace pour facilititer la circulation de l'air. Avant de matériel à l'installation définitive de votre lave-linge, nous vous conseillons de vous referez à la figure ci-contre précisant les dimensions d'encastrement de votre apparéil (Dessin 6).

D'autre part, nous vous déconseillons fortement :

• d'insteller votre apparéil dans une piece humide et mal aérée.
• d'installer votre apparéil dans un lieu où il pourrait être soumis à des projections d'eau.
• d'installer votre apparéil sur un sol en moquette.

Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.

Mise à niveau :

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi 2^ , soit un écart d'environ 1 cm mesure sur la largeur et de 1,5 cm sur la profondeur de la machine.

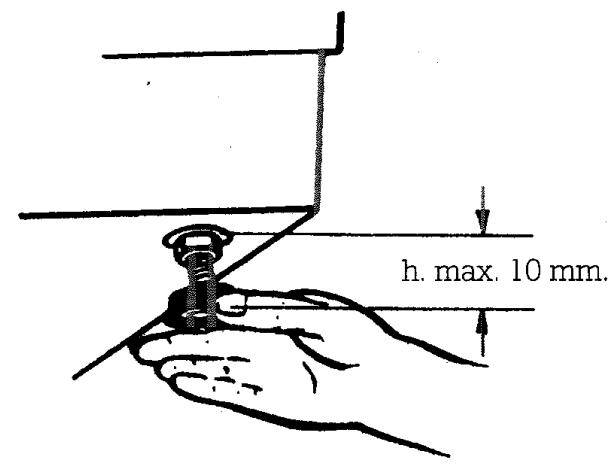

Réglage en hauteur de l'appareil:

Vous pouvez ajuster la hauteur de votre lave-linge grâce à 4 pieds régiables séparément de 1 à 15 mm. Pour cela, une fois votre apparéil installé, soulevez-le légèrement et visser ou dévisser chaque pied pour régler sa hauteur (Dessin 7).

Dessin 6

Dessen 7

Avant le premier lavage

Avant d'effectuer votre première dessive, nous vous recommendons de faire un cycle de lavage "COTON 90^ sans prélavage", sans linge et en utilisant une 1/2 dose de votre dessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant éventuelles subsister dans la machine.

Codes d'entretien des textiles

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous:

LAVAGE		CHLORAGE
95	Température maximum : 95°C	ClChlorage dilué et à froid		Pas de chlorage
	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
95	Température maximum : 60 ou 50°C	REPASSAGE
	- Action mécanique normale	200 °C	150 °C	110 °C	Pas de repassage (pas de vapeur)
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
60	Température maximum : 40°C	NETTOYAGE A SEC
	- Action mécanique normale	A Tous solvants usuels	P Perchloréthylène	F Essence minérale et solvant fluoré F113	Pas de nettoyage à sec, ni de détachage aux solvants
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissantante
	- Essorage réduit
40	Température maximum : 30°C	Processus normal
	- Action mécanique très réduite
	- Rincage normal
	- Essorage normal
30	Température maximum : 30°C	- Action mécanique réduite
	- Action mécanique très réduite
	- Rincage normal
	- Essorage réduit
	Lavage à la main seulement Température 40°C maximum	SECHAGE EN TAMBOUR MENAGER
	(Certains apparèls sont maintainant équipés d'un programme qui permet de laver en machine ce type de textiles)	Séchage fort	Séchage doux	Pas de séchage en tambour
	Pas de lavage

© COFREET

Préparation de votre linge

Le tri de votre linge

Reportez-vous au tableau de la page précédente pour trier votre linge etCHOisissez le programme adapté auxétiquettes.Dans le cas de charges mélangées,utilisez le programme correspondant au linge le plus fragile.

Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint pas : voir "Le test couleur" ci-dessous.

Le test couleur

Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de lemettre en machine, faites le test suivant:

• Prenez une partie non visible du linge

• Humectez-la d'eau chaude

• Pressez-la ensuite dans une étoffe blanche

• Si le linge ne déteint pas, vous pouvez le laver normalement en machine.

• Si le linge déteint, lavez-le séparément en machine ou à la main.

Ne dépassez pas les charges maximales suivantes :

COTON / COULEURS / FIBRES MÉLANGEES : 6 kg
SYNTHÉTIQUES : 3 kg
LAINE: 1,5 kg
DELICAT/SOIE: 1kg

Poids moyen de quelques pieces de linge sec "peu épais"

Trap 1 place. 400 à 500 g
Trap 2 places 800 g
Taie d'oreiller 200g
Chemise de nuit legere 150g
Pantalon toile infant 120 g
Pantalon toile adulte. 500 g
Chemisehomme coton/polyester.200g

Tee-Shirt cotton grande taille 150 g
Torchon vaisselle 100g
Nappe 250g
Lingeriedelicate 50g
Lainage synthetique infant 50g
Chaussette 20g
Pyjama toile adulte 250 g

Poids moyen de quelques pieces de linge sec "épais"

Blue-jean adulte 800 g a 1 kg
Grande serviette éponge 700 g
Petite serviette éponge 300 g
Pantalon jogging adulte 350 g

Pyjama éponge infant 100g
Peignoir de bain 1200g
Sweat-shirt 250g
Housse de couette 1500 g

La verification de votre linge

! Le non respect des conseils suivants peut engendrer des dégats graves, voire irrémédiables (tambour détiérioré, linge déchéré, etc...) et annule la garantie.

• Videz les poches.
• Fermez les fermétures à glissières et à pression.

• Enlevez les crochets des voilages ou mettez vos voilages dans un filet de lavage.

• Retirez les boutons mal cousus, les épingles, les agrafes.

• Mettez les petites pieces de linge (rubans, pochettes, etc...) dans un filet de lavage.
• Retournez les textiles multicouches (sac de couchage, anorak...).
• Retournez les tricots, les textiles à décoration rapportée, les pantalons et les vêtements en maille.

Le traitement des taches difficiles

Les taches de transpiration, sang, fruit, vin, chocolat, disparaissant généralement avec les dessives contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un detachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.

HERBE : tamponnez la tache avec du vinaigre blanc ou de l'alcool à 90* (si le textile le permet) puis rincez et procédez au lavage.

CRAYON A BILLE - FEUTRE : enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc propre derrière la tache et tamponnez la tache avec un autre chiffon imbibé de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool à 90* pour les autres fibres (si le textile le permet).

ROUILLE : pour des taches légères, recouvre de sel, pressez du jus de citron sur le sel et laissez reposer une nuit ; puis rincez abondamment et faites un lavage. Pour des taches plus importantes utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.

CHEWING-GUM : refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, grattez-le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.

CAMBOUIS - GOUDRON : utilisez de l'eau écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

PEINTURE: ne laissez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boite de peinture (eau, térébenthine, white spirit). Savonnez puis rincez.

BOUGIE: enlevez le maximum de la tache en gratant. Mettez ensuite du papier absorbant des deux côts du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.

PRODUITS DE MAQUILLAGE: posez la facetachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool à 90* si l'article le permet et si la tache n'est pas grasse. Dans le cas contraire, préférez un produit dégraissant (type trichloréthylène*).

CAfé - THE :

• sur coton blanc : tamponnez la tache avec de l'eau oxygénée* avant de proceder à un lavage normal
• sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées à soupe de vinaigre blanc pour/ de litre d'eau) avant de professionnel
• sur la laine : tamponnez la tache avec un mélange à parts égales d'alcool* et de vinaigre blanc avant de laver l'article.

CHOCOLAT - FRUIT - JUS DE FRUIT - VIN : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées àSoupe de vinaigre blanc pour /de litre d'eau).Rincez bien et lavez normalement.

GRAISSE : saupoudrez immédiatement le tissu avec du talc. Laissez secher et Brossez doucement pour éliminer le talc. Puis tamponnez avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.

SANG: trempez, le plus vite possible, l'article taché dans de l'eau froide salée, puis procédez à un lavage normal.

KETCHUP - SAUCE TOMATE : préparez une solution avec un volume de glycérine pour un volume d'eau chaude. Laissez tremper le linge pendant une heures, puis procédez à un lavage normal.

UTILISATION DE PRODUITS DÉTACHANTS :

Pour éviter tout risque d'incendie ou d'explosion :

(*) si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin de rincer abondament votre linge avant de l'introduire dans votre machine
- si vous utilisez des detachants du commerce, suivez très attentivement les conseils du fabricant de ces produits

Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches ancienne qui ont été repassées ou séchéées en tambour menager, ne peuvent plus être enlevées.

Chargement de votre linge

Effectuez les opérations dans l'ordre suivant:

Ouverture de la machine

• Vérifiez que la touche "Marche/Arrêt" (①) est relachée.
• Ouvrez le hublot en tirant vers vous sa poignée.

Introduction du linge

Pour des performances de lavage optimum, placez le linge, préalablement trié et déplié, dans le tambour, sans le tasser et en le répar

tissant uniformément. Mélangez les grosses et petites pieces pour obtenir un essorage optimum, sans formation de balourd.

Fermeture de la machine

• Fermez le hublot en appuyant dessus jusqu'à ce qu'il soit bloqué.

Veuillez à ce qu'aucun vêtement ne reste coince entre le hublot et le caoutchouc de la cuve.

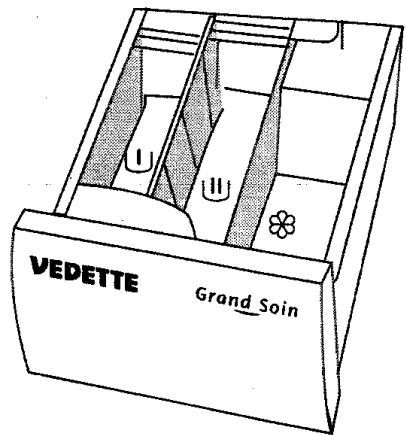

Chargement des produits de lavage

Dessin 8

Bac prélavage (poudre)
Bac lavage (poudre ou liquide)

Assouplissant

Le bac "LAVAGE" peut conténir les poudres et les liquides, toute fois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage.
L'assouplissant concentré est à diluer à l'eau chaude.

Pour un replissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture.
Ne dépassez pas le niveau MAX.

Dosage de la lessive

La quantité de lessive à utiliser dépend de la durée de l'eau, du degré de saleté de votre linge et de la quantité de linge à laver.

Reportez-vous toujours aux prescriptions de dosage figurant sur l'emballage de vos produits de lavage.

Attention : les préconisations des fabricants de dessive correspondant, dans la plupart des cas, à un replissage maximal du tambour. Adaptez correctement votre dosage au poids du linge introduit dans la machine.

Ces préconisations vous éviteront un dosage excessif responsable de la génération de mousse. Une surproduction de mousse peut diminuer les performances de votre machine et augmenter la durée de lavage ainsi que la consommation d'eau.

Lessives pour lainages et textiles délicats Pour le lavage de ces textiles, il est recommendé d'utiliser une lessive appropriée (evitez demettre cette dernière directement sur le tambour car certains de ces produits sont agressifs pour le métal).

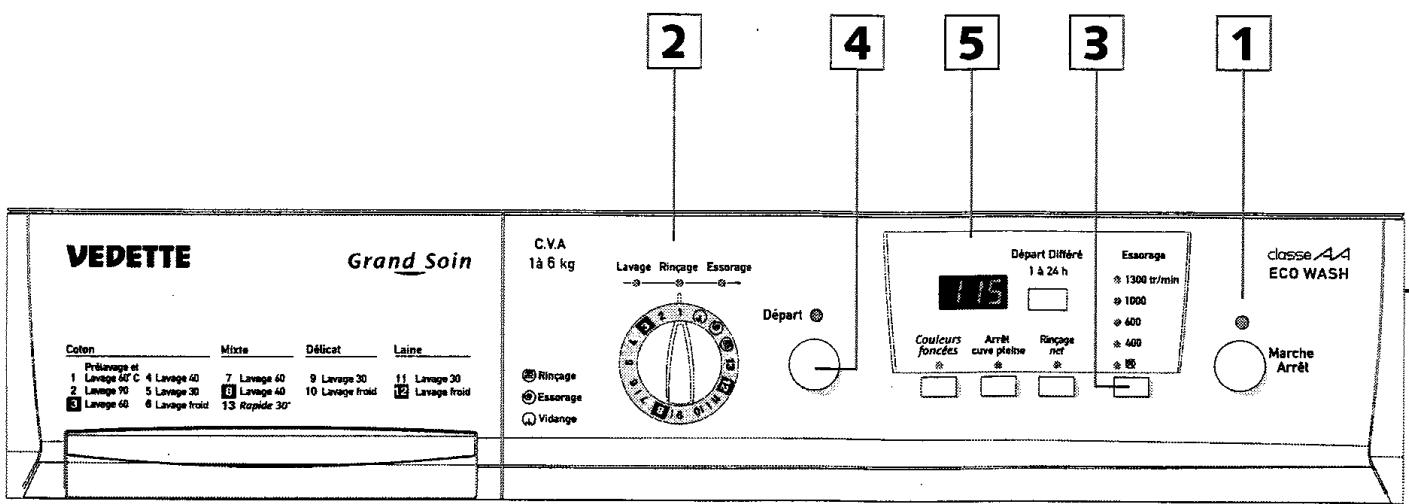

1 Mise sous tension de la machine

Appuyez sur la touche 1 pourmettresous tension l'appareil. Le témoinlumineux s'allume immédiatement.

Vérifiez que le cordon électricque est branché et le robinet d'eau ouvert.

2 Sélection du programme

Choisissez le programme le比较好 à la nature de votre linge. Pour cela, conformez-vous aux indications figurant sur les tiquettes appos es sur la plupart des textiles.

Puis selectionnez à l'aide du selecteur 2 le programme que vous souhaitez :

COTON

Si vous charge de linge est composée de BLANC ou COTON, vous pouvez désir un prélavage et un lavage à 60^ , ou bien un lavage seul à 90, 60, 40, 30^ ou à froid.

MIXTE

Si vous charge de linge est composée de COULEURS, SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGEES, vous pouvez désir un lavage à 60 ou 40^ .

DÉLICAT

Si vous charge de linge est composée de VOILAGES ou TEXTILES DÉLICATS, vous pouvez désirir un lavage à 40, 30° ou à froid.

LAINE

Si vous charge de linge est composée de LINGE FRAGILE ou LAINES "LAVABLES EN

MACHINE", vous pouvez désir un lavage à 30^ ou à froid.

Si vous lave-linge dispose d'un afficheur, celui-ci s'illuminera lors de la selection d'un programme, en indiquant pendant quelques secondes le programme choisi de la façon suivante, "P" pour programme suivi du numero correspondant à votrechoix (exemple, "P02" pour un lavage coton à 90^ ).Ensuite, il indiquera la durée estimée du lavage en minutes.

Pour plus de détails, reportez-vous au tableau des programmes en page 18 ou aux inscriptions figurant sur la boîte à produit.

3 Sélection de l'essorage

Selectionnez une vitesse d'essorage adaptée à la nature du linge. Pour cela, une pression repété sur la touche 3 permet de selectionner la vitesse voulue ou de renoncer à un essorage. Si vous renoncez à l'essorage, l'eau sera directement vidangée à la fin du rinceage. La vitesse d'essorage可以选择 est indiquée par un témoin lumineux.

i Sur les départ de programme Mixte, la vitesse est automatiquement limitée à 1000 ou 1100 tr/min.

Sur les départ de programme Délicats et Laine, la vitesse est automatiquement limitée à 600 tr/min.

Choix d'un programme de lavage

4 Lancement du cycle de lavage

Après avoir effectué la programmation, enforcez la touche "Départ" 4. Un témoin lumineux indique alors la mise en marche du programme. Trois diodes de déroulement de cycle indiquent les différentes phases du lavage : lavage (y compris prélavage), rincege et essorage (y compris vidange).

Si vous appeareil dispose d'un afficheur, le temps restant de lavage commercera alors a se décompter.

Assurez-vous de la bonne fermeture du hublot de la machine.

5 Fin du cycle de lavage

Lorsque le lavage est terminé, les trois diodes de déroulement de cycle (lavage, rincege et essorage) restent allumées. Vous pouvez des lors, ouvrir le hublot etPTRer vosre linge.

6 Interruption du lavage

Vous pouvez interrompre le lavage en cours, par exemple, pour rajouter ou enlever du linge. Assurez-vous avant tout que le niveau d'eau à l'intérieur du

tambour est inférieur à celui-ci du hublot. Ensuite, enforcez la touche "Départ" 4, le témoin lumineux de mise en marche du programme s'éteint. Pour redémarrer le programme, rappuyer sur la touche "Départ" 4, le témoin lumineux se réallumera et le programme reprendra là où il s'est arrêté.

7 Arrêt de la machine

Lorsque le cycle est terminé, mettez l'appareil hors tension en relâchant la touche 1.

Par mesure de sécurité, il est conseilé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

Entretien du filtr de pompe

Vous devez régulierement nettoyer le filtre de la pompe de vidange (voir façon de proceder dans le chapitre "ENTRETIEN COURANT").

Si vous ne nettoyez pas régulierement le filtr de pompe, les performances de votre machine risquent d'en être affectées.

Autres programmes

Rapide 30'

Pour laver du linge peu sale ou en petite quantité en 30 minutes :

-Versez lessive et produits d'entretien dans le bac.
-Tournez le selecteur 2 jusqu'à la position 13
- Sélectionnez une vitesse d'essorage adaptée à la nature du linge 3
- Enoncez la touche "Départ" 4

Rinçage seul

Pour rincer du linge lavé à la main :
- Si vous le désirez, versez un adoucissant dans le bac

• Tournez le sélecteur 2 jusqu'à la position "
• Sélectionnez une vitesse d'essorage adaptée à la nature du linge 3
• Enforcez la touche "Départ" 4

Essorage seul

Pour essorer du linge lavé à la main :

• Tournez le sélecteur 2 jusqu'à la position "⑨"
• Sélectionnez une vitesse d'essorage adaptée à la nature du linge 3
• Enforcez la touche "Départ" 4

Fonctions optionnelles (selon modele) 5

• Couleurs foncées : Cette fonction vous permet de laver en toute tranquilité vos vêtements de couleur foncée. Grâce à un rincege et à un essorage adapté, votre linge gardera sa couleur et sa texture. Cette option est disponible sur les programmes coton, mixte et délicat.
• Arrêt cuve pleine : Cette fonction est à utiliser pour les textiles que vous ne souhaitez pas essorer ou si vous prévoyez une absence prolongée à la fin du lavage. La touche ayant été selectionnée, le cycle est interrompu avant l'essorage final, ce qui permet à votre linge de flotter dans l'eau pour éviter le froissage. Ensuite : soit vous désirez faire une vidange avec essorage. Dans ce cas relâchéz cette touche, le programme se terminera automatiquement. Soit vous désirez faire une vidange seule. Dans ce cas, tournez le sélecteur 2 jusqu'à la position vidange "dessin vidange" et relâchéz la touche.
• Rincage net: Programme complémentaire "spécaïl peaux sensibles et allergiques";

il ajoute un rinceage supplémentaire dans les cycles "coton ou mixtes".
- Départ différé (uniquement sur les modèles disposant d'un afficheur): Avec la fonction départ différé, vous pouvez retarder le départ du programme selon vos besoin, de une à vingt-quatre heures.

Marché à suivre :

1. Appuyer sur la touche Départ différé autant de fois que le nombre d'heures différées que vous souhaitez.
2. A chaque appui, l'afficheur indique le nombre d'heures différées par un "H" suivi du nombre d'heures (par exemple, "H03" pour 3 heures).
3. Une fois le programme validé, l'afficheur indique le nombre d'heures restant avant le départ du lavage.

Pour annuler un départ différé, rappuyer sur la touche Départ différé jusqu'à revenir à "HOO". Àpres quelques secondes, l'afficheur indique la durée du lavage sélectionné en minutes.

Déroulement du programme

Une série de témoins lumineux indique l'état d'avancement du programme. Ces témoins lumineux sont placés au-dessus du sélecteur 2.

"Lavage": Cevoyant est allumépendant le cycle de prélavage et de lavage.
"Rinçage": Cevoyant est allumé pendant le rincage.
"Essorage": Ce voyant s'allume pendant l'essorage et la vidange.

A la fin du cycle, les trois diodes s'allument. En outre, sur les modèles avec afficheur, le temps restant jusqu'à la fin du lavage est indiqué en minutes.

Sécurités du lave-linge

Sécurité d'ouverture de porte :

Dès que le cycle de lavage a démarré, la porte de votre apparéil se verrouille.

Dès que le cycle est terminé, la porte se déverrouille.

N'essayez pas d'ouvrir le hublot de votre apparéil en cours de cycle, vous risqueriez d'endommager la sécurité automatique verrouillant la portedurant le cycle.

Sécurité anti-debordement :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement évientuel.

Sécurité anti-balourd :

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas votre linge peut être insuffisament essoré. Répartissez, alors, uniformément votre linge dans le tambour et programmez un nouvel essorage.

Sécurité infant :

Vous pouvez bloquer les commandes en cours de lavage, pour éviter que le programme que vous avez besoin ne soit annulé ou modifié lors d'une manipulation involontaire des touches et boutons (par un enfant notamment).

Pour cela, appuyez quelques secondes simultanément sur les touches Couleurs foncées et Rincage net. Le témoin lumineux de Départ se met alors à clignoter. Les commandes seront alors bloquées durant tout le cycle. A la fin de celui-ci, elles se débloqueront automatiquement.

Si vous souhaitez débloquer cette sécurité durant le cycle, rappuyez quelques secondes simultanément sur les touches Couleurs fonçées et Rincage net.

type de lavage	programmes	températures	vitesses d'essorage	nombres de rincçages	durée du cycle
Plélavage et lavage coton 90°C	1	60	De 0 à vitesse maxi	3	2 h 15
Lavage coton intensif 90°C	2	90		3	2 h 05
Lavage coton intensif 60°C	3	60		3	2 h 20
Lavage coton 40°C	4	40		3	2 h 05
Lavage coton 30°C	5	30		3	2 h 00
Lavage coton froid	6	froid		3	1 h 30
Lavage mixte 60°C	7	60	De 0 à 1000 ou 1100 tr/min	3	1 h 30
Lavage mixte 40°C	8	40		3	1 h 20
Lavage textiles délicats 30°C	9	30	De 0 à 600 tr/min	3	1 h 15
Lavage textiles délicats froid	10	froid		3	1 h 10
Lavage laine 30°C	11	30		3	0 h 40
Lavage laine froid	12	froid		3	0 h 30
Lavage Rapide 30'	13	30	De 0 à vitesse maxi	2	0 h 30
Rinçage et essorage	-	-		2	0 h 25
Essorage seul	-	-		-	0 h 10
Vidange	-	-	-	-	0 h 02

Cycle Coton : charge maximale 6 kg.
Cycle Mixte et Délicat : charge maximale 3 kg.
Cycle Laine : charge maximale 1 kg.

PROGRAMME POUR LES ESSAIS COMPARATIFS ET NORMALISES

Programme	3
Température	60°C
Charge	6 kg
Durée	2 h 20
Energie
Eau

Pour l'annexe ecrite sur I'etiquette energetique, les tests sont faits selon la Directive européenne 92/75/CEE, a capacité nominale en s'assurant de l'utilisation totale du détergent CEI des le début de la phase de lavage.

Nettoyage de l'appareil

Pour le nettoyage de la carrosserie, du tableau de commande, et, en général, de toutes les pieces en plastique, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, proscire :

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant...)

Entretien des pieces internes

Pour garantir une(Meilleure hygiène, nous vous recommendons:

• de laisser le couvercle ouvert quelques temps après le lavage,
• de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve, à l'aide d'un produit légersement chloré. Pour éliminer tous résidus de ce produit, effectuer un rincage.
• de faire un cycle de lavage à 90^ C au moins une fois par mois.

Risque de gel

En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez l'eau qui pourrait subsister dans le tuyau de vidange en plaçant ce dernier le plus bas possible dans une cuvette.

Vérifications périodiques

Nous vous recommendons de vérifier l'etat des tuyaux d'arrivée d'eau et de vidange. Si vous constatéz le moindre fendillement, n'hésitez pas à les replacer par des tuyaux identiques disponibles auprès du fabriquant ou de son Service Àpès Vente.

Remplacement du tuyau d'alimentation en eau

Au moment du changement, veillez au bon serrage et à la présence du joint aux deux extrémités

4 Remplacement du cordon d'alimentation electrique

Pour votre sécurité, cette opération doit impératifement être effectuee par le service après vente du fabricant ou un professionnel qualifie.

Nettoyage de la boîte à produits

Nettoyez régulierement la boîte à produits. Pour cela :

• Retirez complétement le bac à produits lessiviels (Dessin 9).
• Rincez les différents compartments et siphons de la boîte à produit sous le robinet et à l'eau tiède. Si besoin, enlevez à l'aide d'une Brosse les résidus lessiviels (Dessin 10).
• Remettez en place la boîte à produits (prénez soit au préalable de vider l'exçédent d'eau qui pourrait subsister à l'intérieur de celle-ci).

Entretien courant

Nettoyage du filtr de pompe

Ce filtrer récapère les petits objets que vous avez pu laisser par mégarde dans les vêtements et évite qu'ils ne perturbent le fonctionnement de la pompe.

Pour le nettoyer procéder comme suit :

• Retirez la plinthe qui se situe à l'avant du lave-linge en âtant à l'aide d'un tournevis cruciforme les 2 vis situées sur les côts, puis en basculant vers l'avant la plinthe (Dessin11).

• Placez un écipient sous le filtre, puis tournez d'un quart ou d'un demi-tour le bouchon du filtre pour recueillir l'eau s'écoulant (Détail).

• Lorsque l'eau a fini de s'écouler, tournez plusieurs fois le bouchon du filtre afin de l'enlever.
• Retirez les objets ou les peluches pouvant obstruer le contrôle.
• Pour le remontage du filtré et de la plinthe procédez en sens inverse.

Dessin 11
Détail

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre appareil, voici des points à vérifier.

IncidentsLe cycle ne démarre pas / L'appareil n'est pas alimenté en eau	Causes possibles / Remèdes• Le programme a été sélectionné de façon incomplète : - la touche "Marche/Arrêt" n'a pas été enforcée - le sélecteur de programmes est resté sur une position "Arrêt". • L'appareil n'est plus alimenté en électricité : - vérifie si la prise de courant est correctement branchée. - vérifie le disjoncteur, les fusibles. • Le robinet d'arrivée d'eau est fermé. • Le hublot de l'appareil est mal fermé.
Fortes vibrations lors de l'essorage	• Notre apparéil n'a pas été correctement débridé : - vérifie si toutes les cales servant au transport ont bien été retardées (voir chapitre "DÉMONTAGE DES BRIDES DE TRANSPORT DE VOTRE APPAREIL") • Le sol n'est pas horizontal.
Le linge n'a pas été essoré ou est insuffisamment essoré	• Vous avez sélectionné un programme sans essorage, par ex. "Egouttage". • La sécurité d'essorage a déetecté une mauvaise répartition du linge dans le tambour : - détassez le linge et programmez un nouvel essorage.
Une flaque d'eau se forme autour de la machine	Retirez tout d'abord la prise de courant ou coupez le fusible correspondant et fermez le robinet d'arrivée d'eau. Pendant le fonctionnement de l'appareil, le contrôle constant du niveau empêche l'eau de déborder. Si, malgré cela, de l'eau sort de la machine, il se peut que : • la crosse de vidange soit mal positionnée dans le conduit d'évacuation. • les raccordements du tuyau d'alimentation en eau sur la machine et sur le robinet ne soient pasétanches : - vérifie la présence des joints ainsi que le serrage des raccords.
Débordement de mousse	• Vous avez utilisé trop de produit lessiviel. • Vous n'vez pas utilisé une dessive pour machine à laver : - faites une vidange puis programmez plusieurs rincages. Enfin redémarrez le programme de lavage.
La machine ne vidange pas	• Vous avez programmé un "Arrêt cuve pleine". • Le filtre de la pompé de vidange est obstrué : - nettoyez-le (voir façon de procéder dans le chapitre "ENTRETIEN COURANT"). • Le tuyau d'évacuation est plié ou écrasé.

De manière générale et qu'elle que soit l'anomalie constatée, il convient d'arrête la machine, de débrancher le cordon d'alimentation électrique et de fermer le robinet d'arrivée d'eau.

Autodiagnostic SAV

Votre lave-linge dispose d'un détecteur automatique des pannes pouvant survenir sur voitre apparéil. Celles-ci sont regroupées en neuf grandes catégories et sont indiquées soit par des diodes clignotantes soit par un message dans l'afficheur. Vous trouvez ci-dessus la liste des pannes détectables par votre lave-linge.

Panne	Message d'alerte (modèle avec diodes)	Message d'alerte (modèle avec afficheur)	Action
Pas de replissage en eau	Clignotement des diodes "Lavage" et "Rinçage"	F01	Contactez votre SAV
Pas de vidange	Clignotement des diodes "Rinçage" et "Essorage"	F02	Contactez votre SAV
Linge mal équilibré à l'essorage	Clignotement des diodes "Lavage" et "Essorage"	F03	Recommencez un cycle, si le message réapparait, contactez votre SAV
Hublot ouvert	Clignotement des diodes "Lavage"; "Essorage" et "Rinçage"	F04	Fermez votre hublot, si le message réapparait, contactez votre SAV
Température de chauffage de l'eau excessive	Clignotement des diodes "Lavage"; "Essorage"; "Rinçage" + une diode parmi les cinq diodes de selection d'essorage ou d'ACP	F05	Contactez votre SAV
Pas de chauffage de l'eau		F06	Contactez votre SAV
Débordement de l'eau dans le cuve		F07	Contactez votre SAV
Panne de programmation		F08	Contactez votre SAV
Panne moteur		F09 et F10	Contactez votre SAV

Service Relations - Consommateurs VEDETTE

BP 9526 Cergy-Pontoise Cedex

N°Indigo 0825061602

0,15 E TTC/MN

VEDETTE

VEDETTE - 7, rue Henri Becquerel - 92854 Rueil-Malmaison Cedex

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Brandt Appliances * SAS au capital de 10.000.000 euros, RCS Nanterre sous le n^ 440 302 347
