Type de produit	Plancha à gaz (grilloir par contact)
Marque	LEMARQUIER
Modèle	QL? RSPCBSMCBRGIL (Plancha Signature Allure 260)
Nombre de brûleurs	2
Puissance totale	5,4 kW (2 x 2,7 kW)
Alimentation en gaz	Butane (G30) ou Propane (G31)
Pression de gaz Butane	28-30 mbar
Pression de gaz Propane	37 mbar
Détendeur recommandé	Détendeur fixe norme NF EN 12864 (28 mbar pour butane, 37 mbar pour propane)
Type de tuyau	Tuyau flexible métallique NF D 36125 ou caoutchouc armé NF D 36112 (max 1,5 m)
Matériau de la plaque	Fonte émaillée
Matériau du châssis	Inox ou acier selon version
Type d'allumage	Piézo (pile AA LR6 fournie)
Garantie	10 ans brûleurs inox, 10 ans plaque fonte, 10 ans châssis inox (2 ans acier), 5 ans allumage piézo
Pays de destination	FR, BE, CH, ES, GB, IT, PT, LU, DK, NL
Entretien et nettoyage	Nettoyer la plaque tiède avec spatule inox et laine d'inox ; vider le bac récupérateur régulièrement
Sécurité	Utilisation en extérieur, éloigner des matériaux inflammables, fermer la bouteille après usage, ne pas modifier l'appareil
Stockage	À l'abri de l'humidité, déconnecter la bouteille, stocker la bouteille à l'extérieur
Pièces détachées et réparabilité	Disponibles via le SAV ([e-mail]) ; consulter la notice pour les références
Contact SAV	Email : [e-mail]

FOIRE AUX QUESTIONS - QL? RSPCBSMCBRGIL LEMARQUIER

Comment allumer la plancha ?

Ouvrez le robinet de la bouteille de gaz, appuyez sur le bouton de réarmement du détendeur. Enfoncez et tournez la manette de commande sur position plein débit, maintenez enfoncée pour enclencher la sécurité gaz. Vérifiez visuellement l'allumage. Répétez pour chaque brûleur. En cas de panne, utilisez une allumette longue ou un briquet à long bec.

Quel type de gaz utiliser ?

L'appareil fonctionne au butane (G30) ou au propane (G31). Utilisez un détendeur fixe normé : 28-30 mbar pour le butane, 37 mbar pour le propane.

Comment nettoyer la plaque de cuisson ?

Nettoyez la plaque encore tiède (appareil éteint). Raclez les résidus avec une spatule en inox, versez un peu d'eau et frottez avec une boule de laine d'inox. Rincez et essuyez avec un papier absorbant. Évitez la méthode des glaçons qui peut endommager l'émail.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. Vérifiez les raccordements. Si l'odeur persiste, n'utilisez pas l'appareil et contactez le SAV au [e-mail].

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du service après-vente. Consultez la notice pour les références et contactez [e-mail].

Quelles sont les garanties ?

Garantie de 10 ans sur les brûleurs inox, la plaque fonte émaillée et le châssis inox (2 ans pour le châssis acier), et 5 ans sur l'allumage piézo (hors pile).

Puis-je utiliser un détendeur réglable ?

Non, utilisez uniquement un détendeur fixe normé adapté au gaz (butane 28-30 mbar ou propane 37 mbar). Un détendeur réglable peut être dangereux.

Comment stocker l'appareil ?

Stocker la plancha dans un endroit sec et à l'abri de la poussière. Avant le rangement, débranchez la bouteille de gaz et stockez-la à l'extérieur, loin des sources de chaleur.

L'appareil peut-il être utilisé à l'intérieur ?

Non, cet appareil doit être utilisé exclusivement en extérieur dans un endroit bien ventilé. Ne l'utilisez jamais à l'intérieur ou dans un espace clos.

Comment régler l'inclinaison de la plaque ?

L'inclinaison se règle via les 2 vis situées sous la plaque ou via les 4 pieds réglables de l'appareil.

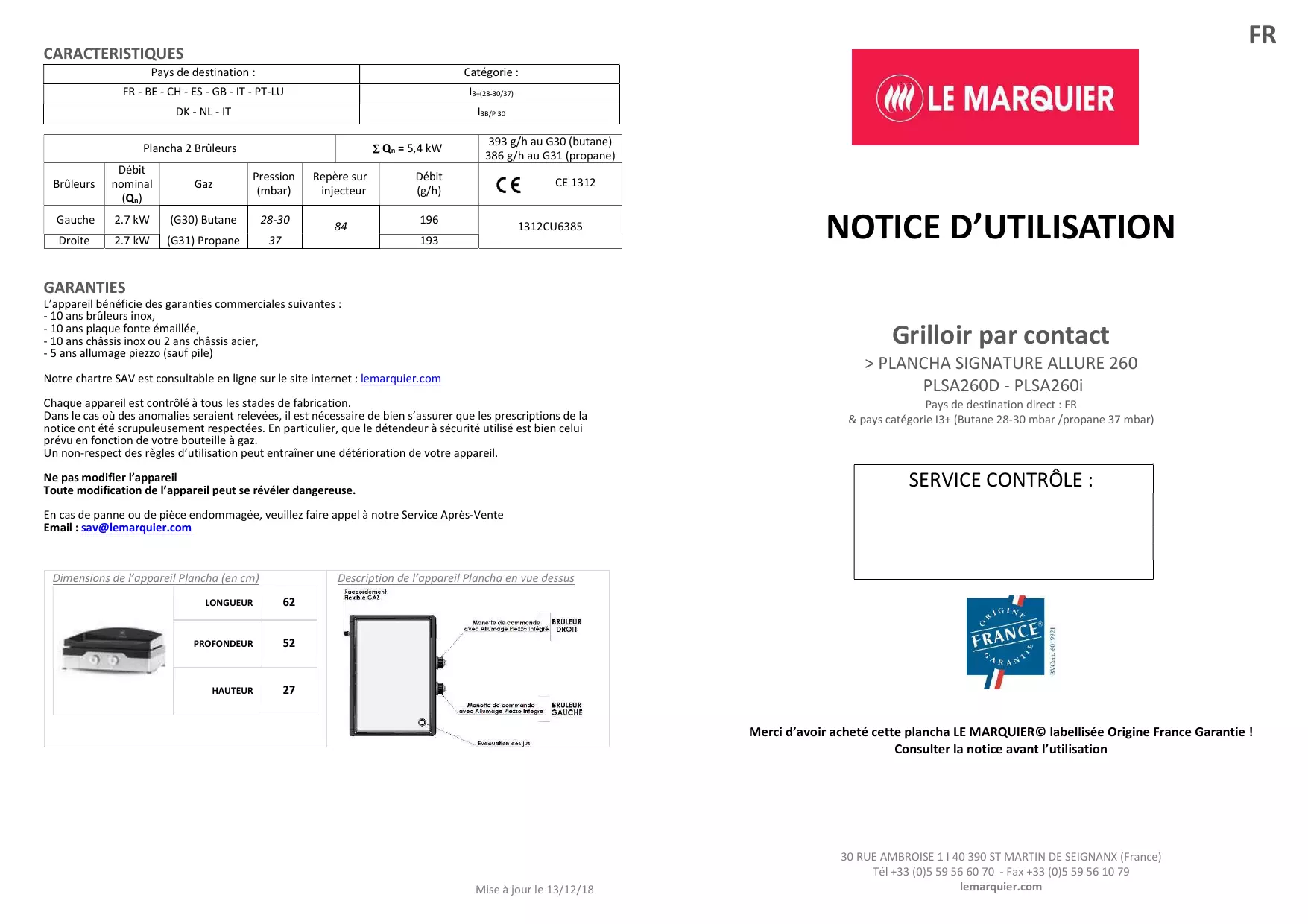

MODE D'EMPLOI QL? RSPCBSMCBRGIL LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5,4 kW		393 g/h au G30 (butane)386 g/h au G31 (propane)
Brûleurs	Débit nominal(Qn)	Gaz	Pression(mbar)	Repère surinjecteur		Débit(g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	84		196	1312CU6385
Droite	2.7 kW	(G31) Propane	37			193

GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillee,
• 10 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo (sauf pile)

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scruplusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des régles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpreès-Vente

Email: [e-mail]

Dimensions de I'appareil Plancha (en cm)

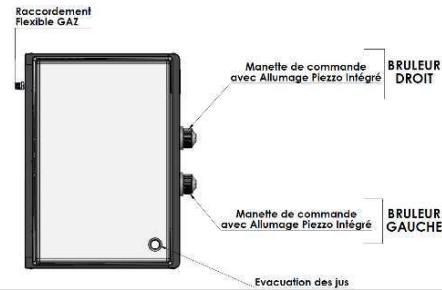

Description de l'appareil Plancha en vue dessus

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

PLANCHASIGNATUREALLURE260

PLSA260D - PLSA260i

Pays de destination direct : FR

& pays catégorie 13+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultant la notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquérir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Grill idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'extérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régiable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun materiaiu combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz
Utiliser des gants protecteurs lors de l'utilisation pour manipuler le récapucateur de graisse.

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque ou via les 4 pieds régiables.

La plancha est équipée d'un allumeur électronique à pile type AA (LR6) « pile fournie ».

Mettre la pile (AA LR6) dans son logement qui se trouve sous la plancha en respectant le sens de polarité + et -. (Voir figure 1)

Figure 1: Montage de la pile

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), aucun matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon detendeur a securite. La bouteille de gaz utilisee et equipee du detendeur devra avoir une hauteur maxi de 615 mm et 310 mm de largueur. Si la bouteille de gaz est placed dans le chariot elle doit avoir une hauteur maxi de 400 mm et 310 mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à l'arrière de l'appareil. Avec avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et revérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de I'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuites
- Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l' état du robinet.

1. Ouvrir le robinet de la bouetteille de gaz, appuyer sur le bouton de réarmement du détenueur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle).
3. Maintenir appuyé la manette de commande encore un moment pour enclencher la sécurité gaz.
4. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
5. Reproduire la même procEDURE pour chaque brûleur
6. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
7. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture () puis fermer le robinet de la bouteille de gaz.

Position débit fermé (Feu éteint)

Position plein débit (Feu fort)

Position débit moyen (Feu moyen)

Position débit réduit (Feu doux)
Figure 2: Reglage de la manette de commande

Remarque :

Une flamme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flamme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procédé à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vidependant 10 minutes à début moyen. Il est possible durant quelques instant qu'une légère odeur se dégage de votre apparéil. Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet et situé sur le côte gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voite plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voite plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelsques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frofter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Retrouver notre tutorial video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignées...)

STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de I'humidite, des poussieres et ou elle ne risque pas detre endommagee. Avant de ranger voire plancha, debrancher la bouteille de gaz et la stocker a I'extérieur dans un endroit sec et bien ventilé a I'ecart de toute source de chaleur.

NOTICE DE MONTAGE INSTRUCTIONS / HANDLEIDING

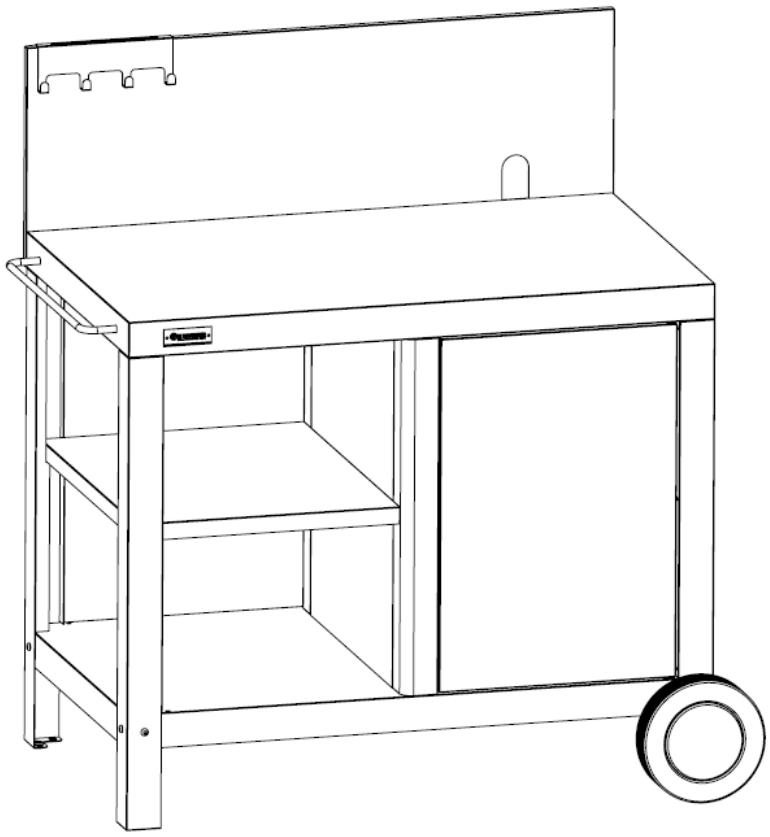

DESSERTE SIGNATURE ALLURE SIGNATURE ALLURE SIDEBOARD / SIGNATURE ALLURE TAFEL

Réf./Ref. DSA87D - DSA87E13 - DSA87i

BVCert.6019921

Merci d'avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie ! Consulter cette notice avant l'utilisation

N° Repère	Réf. Pièce	Description	Qté

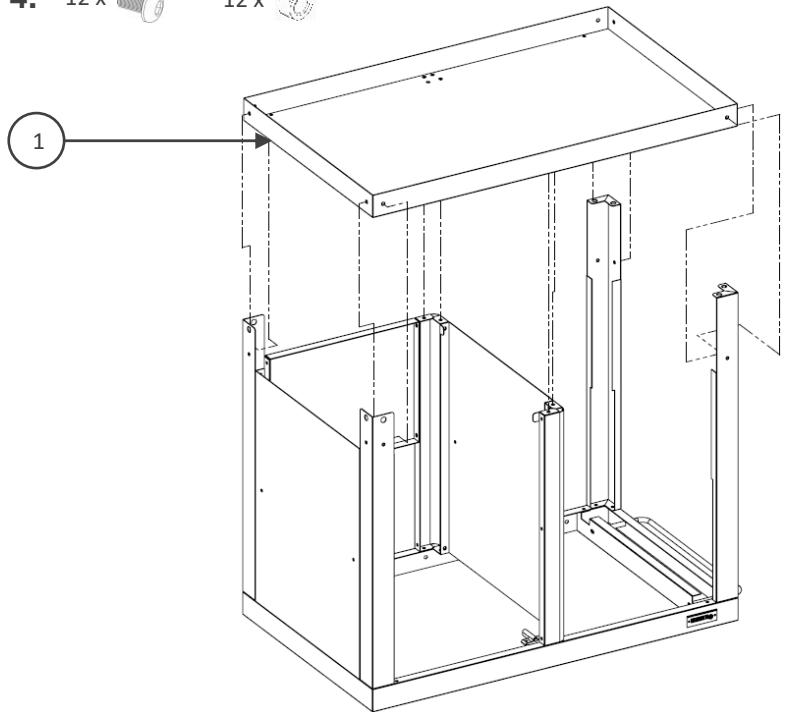

1	1370001A	Plateau inférieur	1

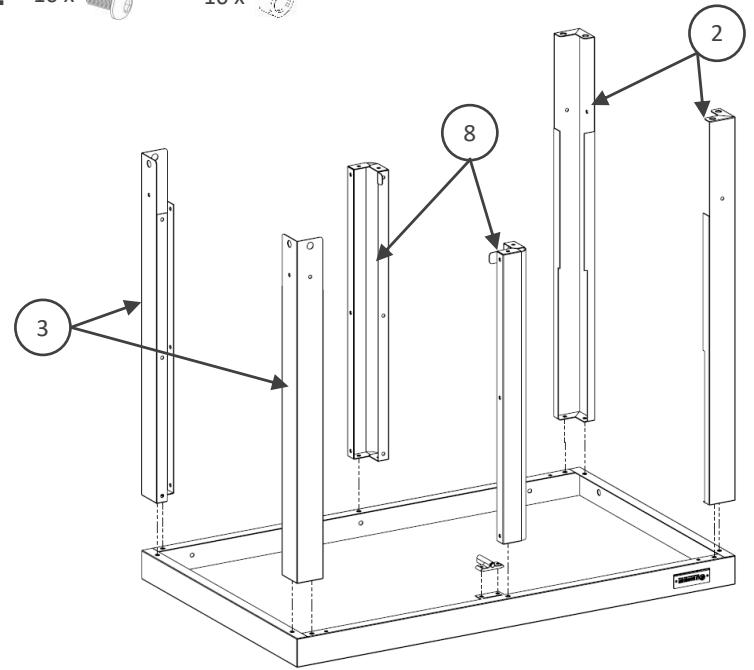

2	1370002A	Pieds longs	2
3	1370003A	Pieds courts	2
4	1370004A	Plateau supérieur	1

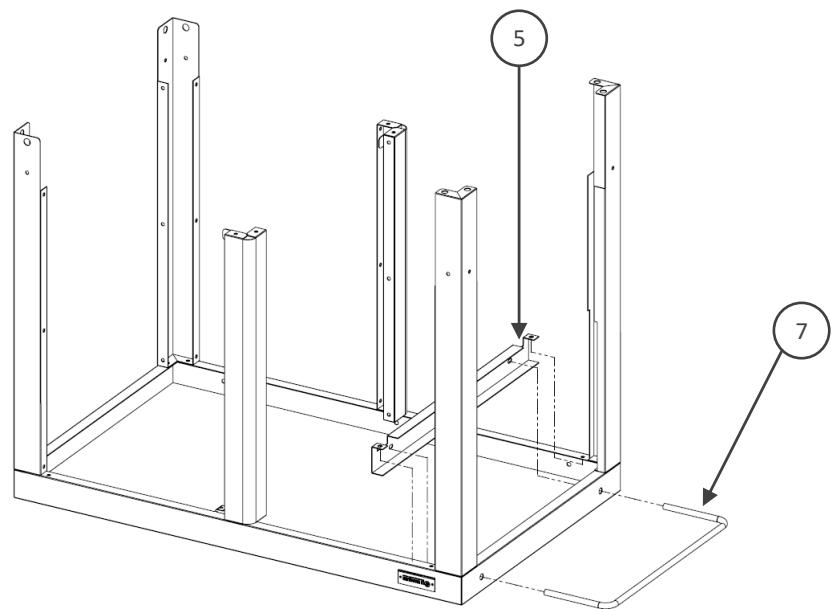

5	1370005A	Support poignée	1
6	1365005A	Axe de roue	1
7	COM0131	Poignée	1
8	1370007A	Pieds milieu	2

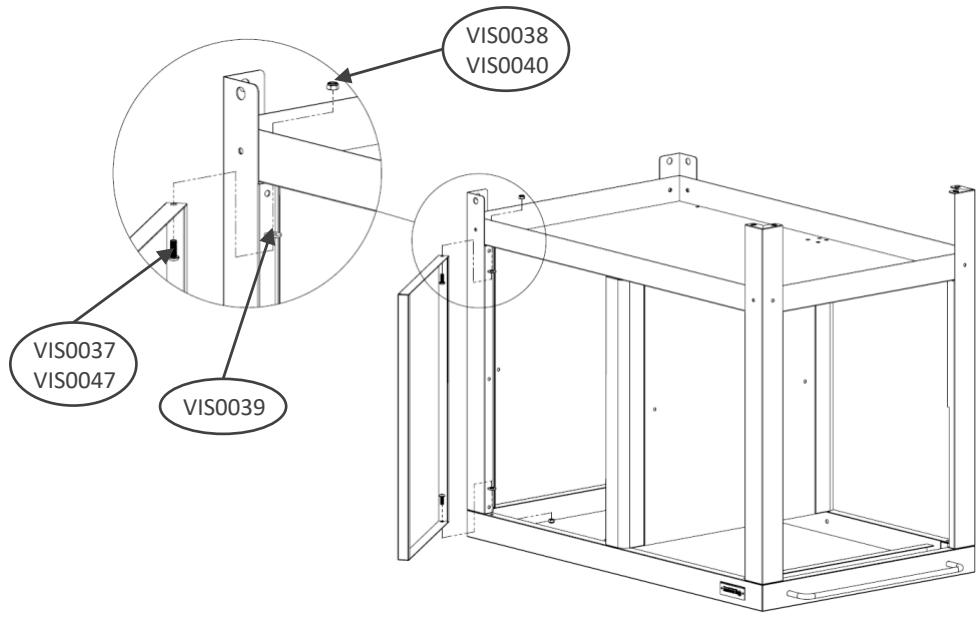

9	1370008A	Porte	1

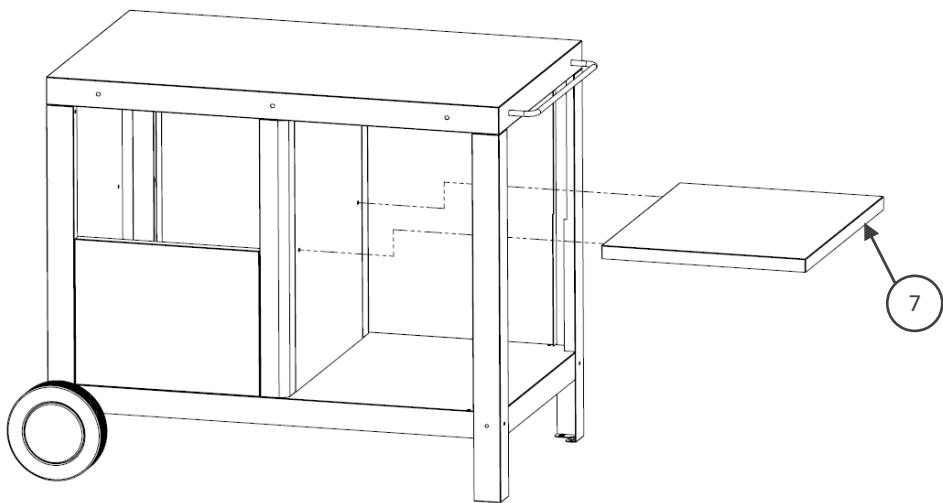

10	1370009A	Etagère	1

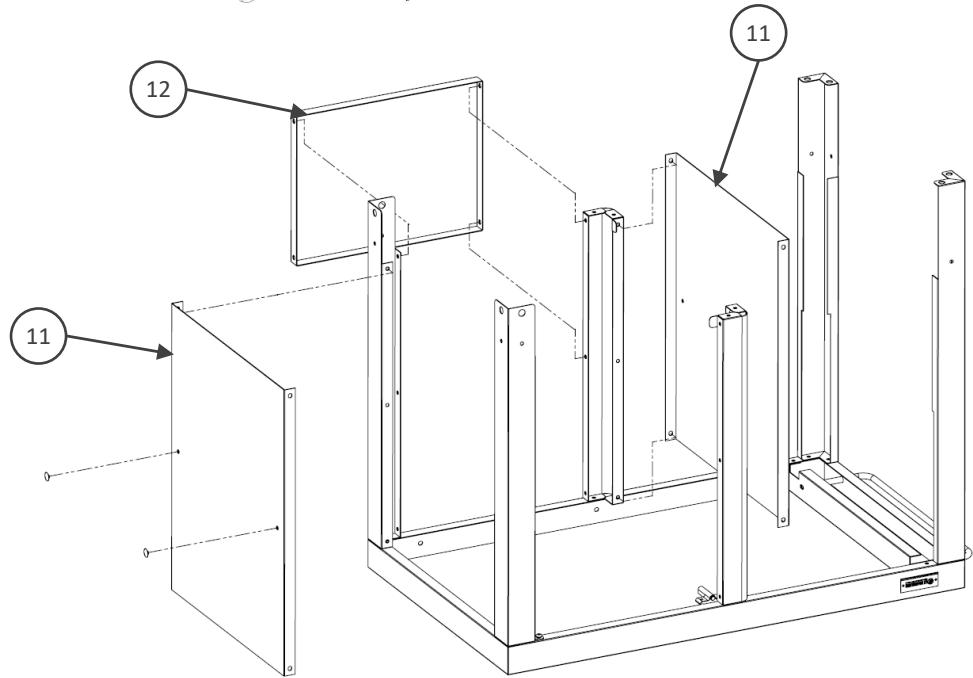

11	1370010A	Tôles fermeture cotés	2
12	1370011A	Tôle fermeture arrière	1

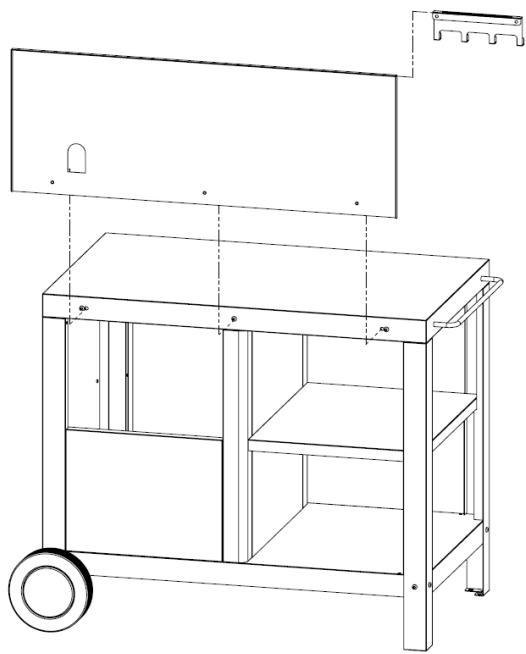

13	1370014A	Crédence	1
14	1370015A	Porte ustensiles	1

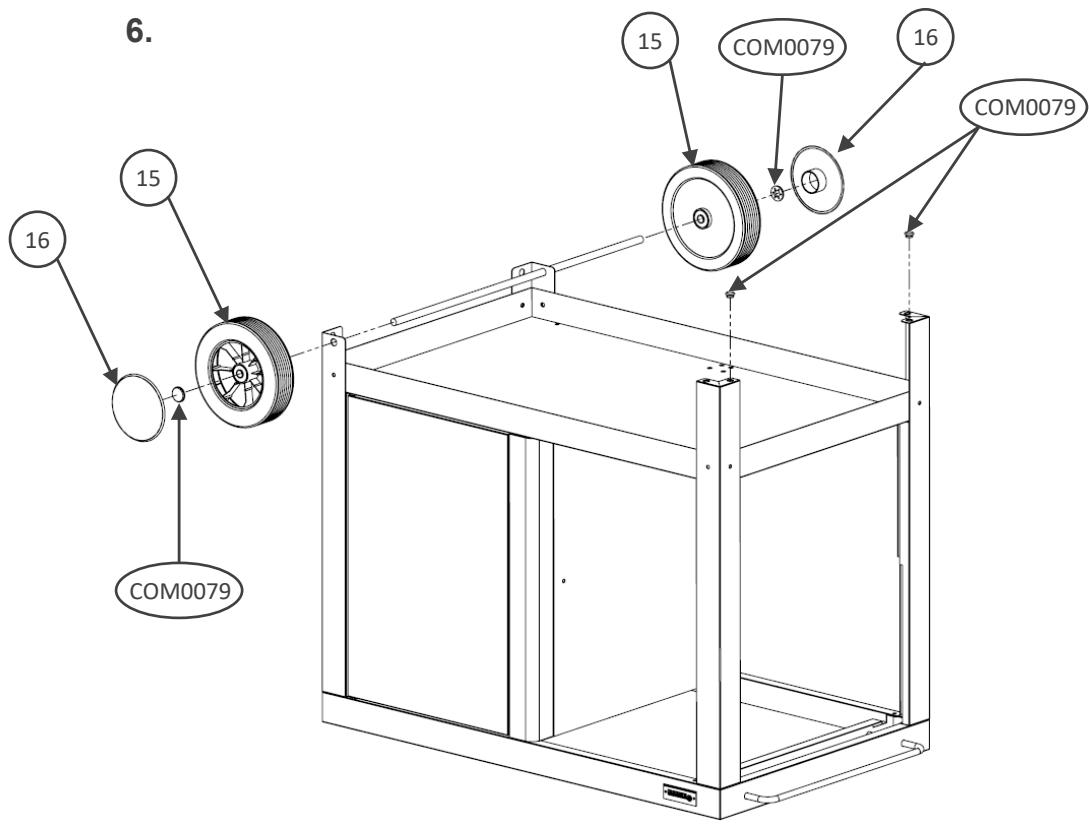

15	COM0178	Roue Ø175	2
16	COM0195	Enjolivre pour Roue Ø175	2

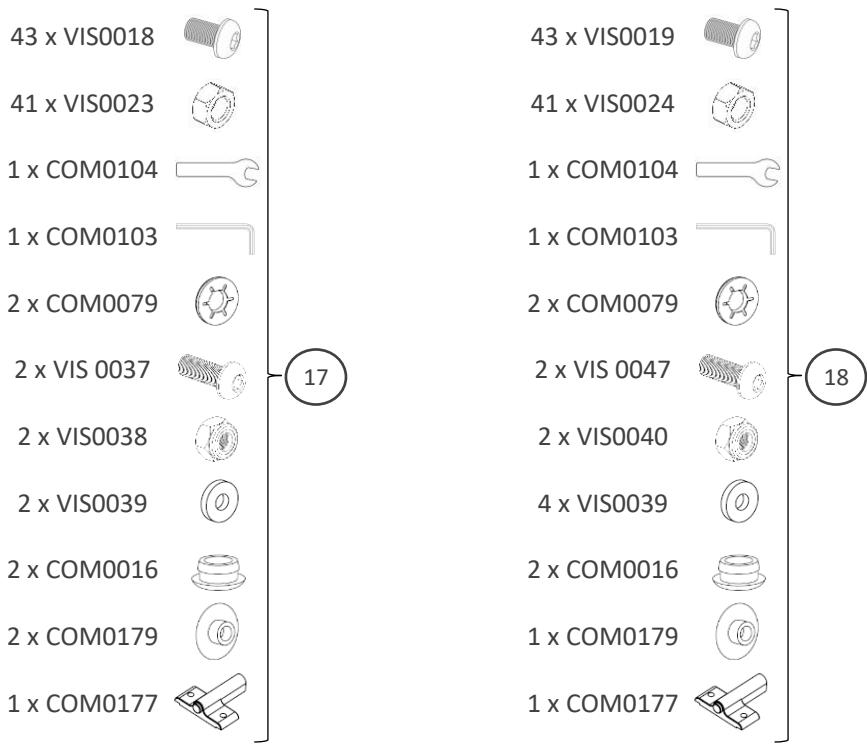

17	POC0017	Pochette de vis Desserte Signature Allure 2020 Acier	1
18	POC0018	Pochette de vis Desserte Signature Allure 2020 Inox	1

1. 10 ×

10 ×

1. 4x 2x

3.

12x

4.

12x

1

5.
2x

2x

2x

6.

7.

2x

2x

8.

3x

3x

01.10.18

Contrôle par:

Contactez notre Service Avec-ventes par email [e-mail]
