Type de produit	Plancha gaz
Marque	LEMARQUIER
Modèle	VINTAGE BAIA 260
Nombre de brûleurs	2
Puissance totale	5.4 kW (2x2.7 kW)
Gaz utilisable	Butane (28-30 mbar) / Propane (37 mbar)
Débit gaz butane	393 g/h
Débit gaz propane	386 g/h
Référence injecteur (1er)	CE1312
Référence injecteur (2ème)	1312CL5458
Matériau de la plaque	Fonte émaillée (garantie 10 ans) ou inox (garantie 5 ans)
Matériau du châssis	Inox (garantie 10 ans) ou acier (garantie 2 ans)
Brûleurs inox	Garantie 10 ans
Allumage	Piézo électrique
Utilisation	Extérieur uniquement, sur surface non inflammable
Nettoyage	Plaque tiède frottée à la laine d'inox humide
Stockage	À l'abri de l'humidité, bouteille de gaz débranchée
Sécurité	Détendeur fixe, sécurité gaz, test d'étanchéité obligatoire
Raccordement	Flexible métallique NF D 36125 ou caoutchouc NF D 36112, max 1.5 m
Pression butane	28 mbar
Pression propane	37 mbar
Dimensions (approx.)	Voir annexe (non fournies)

FOIRE AUX QUESTIONS - VINTAGE BAIA 260 LEMARQUIER

Quel type de gaz utiliser pour la plancha VINTAGE BAIA 260 ?

La plancha fonctionne au butane (pression 28-30 mbar) ou au propane (pression 37 mbar). Utilisez un détendeur fixe normalisé adapté.

Comment allumer la plancha ?

Ouvrez la bouteille de gaz, appuyez sur le bouton de réarmement du détendeur. Tournez la manette de commande en position plein débit et appuyez simultanément sur le piezzo pour allumer le brûleur. Maintenez la manette enfoncée quelques secondes pour enclencher la sécurité gaz.

Comment nettoyer la plaque en fonte émaillée ?

Laissez la plaque tiédir, puis frottez-la avec une boule de laine d'inox trempée dans de l'eau. Renouvelez jusqu'à ce qu'elle soit impeccable, puis séchez soigneusement. Ne jamais utiliser la méthode des glaçons (risque de choc thermique).

Quelle est la garantie des pièces ?

Brûleurs inox : 10 ans, plaque fonte émaillée : 10 ans ou plaque inox : 5 ans, châssis inox : 10 ans ou acier : 2 ans, allumage piezzo : 5 ans. La garantie prend effet à la date d'achat sur présentation de la facture.

Puis-je utiliser la plancha à l'intérieur ?

Non, la plancha doit être utilisée exclusivement en extérieur, sur un support horizontal non inflammable et à l'écart de tout matériau combustible (rayon de 0,50 m).

Comment tester l'étanchéité des raccords gaz ?

Après avoir ouvert la bouteille, appliquez une solution moussante (eau savonneuse) sur les raccords. L'absence de bulles indique une bonne étanchéité. En cas de fuite, fermez la bouteille et resserrez les raccords.

Que faire si l'allumage piezzo ne fonctionne pas ?

Vous pouvez allumer le brûleur manuellement à l'aide d'une allumette enflammée placée au niveau du brûleur, après avoir ouvert le gaz.

Comment stocker la plancha en hiver ?

Débranchez la bouteille de gaz (stockez-la à l'extérieur, dans un endroit sec et ventilé). Rangez la plancha à l'abri de l'humidité et de la poussière.

Faut-il préchauffer la plancha avant cuisson ?

Oui, il est conseillé de préchauffer l'appareil environ 10 minutes avant la cuisson. Lors de la première utilisation, faites-la fonctionner à vide 10 minutes pour éliminer toute odeur.

Quel type de tuyau utiliser pour le raccordement gaz ?

Utilisez un tuyau flexible métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans), d'une longueur maximale de 1,5 mètre. Vérifiez régulièrement son état.

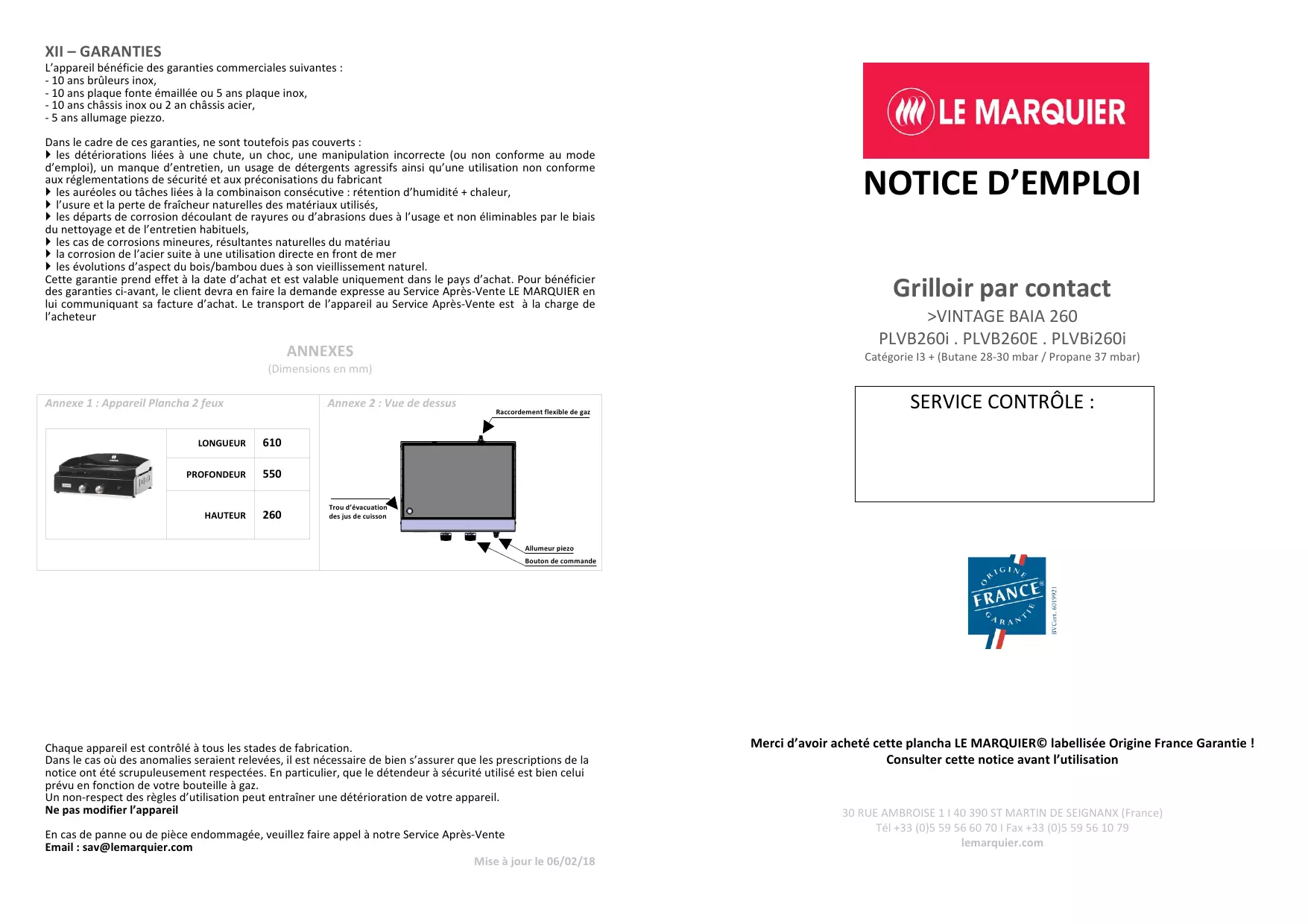

MODE D'EMPLOI VINTAGE BAIA 260 LEMARQUIER

Grilloir par contact

VICE BAIA 260

PLVB260i . PLVB260E . PLVBi260i

Categorie 13 + (Butane 28-30 mbar / Propane 37 mbar)

SERVICE CONTROL:

1266109 13CA8

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultantter cette notice avant l'utilisation

I - PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Voues venez d'acquerir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses: poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette permettant le réglage de la puissance.

II - POUR VOTRE SECURITE

ATTENTION des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
Appareil à n'utiliser qu'à l'extérieur des locaux.
Ne pas déplacer l'appareil lors de son fonctionnement.
Fermer le robinet de la bouteille de gaz après usage.
Toute modification de l'appareil peut se reveler dangereuse.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

III -CONDITIONS DE MONTAGE ET D'INSTALLATION

Cet apparéil doit être éloigné des matérielux inflammables.

Ne pas entreprises et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil.

La plaque de cuisson est centree longitudinalement et transversalement sur le chassis de la plancha.

Vou puez regler l'inclinaison de la plaque grace aux 2 grosses vis situées sur la barre laterale sous la plaque.

IV - LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur tel que (brique réfractaire, carrelage, inox,...,aucun matérieliau combustible ne doit être situé dans un rayon de 0,50 m autour de votre apparéil.

V - BOUTEILLE DE GAZ - RACCORDEMENT

Nous préconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon détendeur à sécurité. La bouteille de gaz utilisé et équipée du détendeur devra avoir une hauteur maxi de 615mm et 310mm de largueur.

Pour le gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelles ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

Le plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. Àpès avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

L'essay d'étanchéité doit être vérifié au niveau des raccords à l'aide d'une solution moussante après ouverture de la bouteille. L'absence totale de bulle sur le raccord indique une bonne étanchéité.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et réverifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :
Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de l'appareil
Avant de changer la bouteille de gaz, voirlez à ce que son robinet soit complètement fermé.
Refaire un test d'étanchéité à chaque changement de bouteille de gaz.

VI - AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fujites

Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant revenir chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

VII - ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et d'un allumeur piezzo. La manette de commande comporte un symbole (▲) qui sert à indiquer l'état du robinet.

1. Ouvrir la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grande cercle.
3. Appuyer sur le piezzo pour allumer le brûleur.
4. Maintenir appuyé la manette de commande encore un moment pour enclenger la sécurité gaz.
5. Le brûleur reste alors allumé (verifier visuèlement l'allumage par les ouvertures de l'appareil).
6. Reproduire la même procEDURE pour chaque brûleur.
7. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein débit (grand cercle) à débit réduit (petit cercle)
8. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (o) puis fermer le robinet de la bouteille de gaz.

En cas de non fonctionnement du dispositif d'allumage utiliser une allumette enflammée au niveau du brûleur

VIII -UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes. Il est possible durant quelques instant qu'une légere odeur se dégage de votre apparéil.

Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour recupérer les jus de la cuisson de vos alimentes positionner un pot dans le logement prevu a cet effet et situé sur le cote gauche de la plancha sous le trou d'évacuation de la plaque fonte.

IX - NETTOYAGE ET ENTRETIEN

ATTENTION : La méthode des glaçons est à proscrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'email par exemple).

Pour nettoyer或者其他 plaque, laisser la sur le chassin de la plancha. Faire tiédir la plaque, la frottter avec une boule de laine d'inox ( comme pour les fonds de casseroles) préalablement trempée dans de l'eau, renouveler l'opération jusqu'à ce que la plaque soit impeccable, puis l'essayer toujours très soignement.

Attention à la capacité du bac récapucateur : pensez à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Si l'appareil n'a pas ete utilise pendant une longue pereiode, verifier et nettoyer le cas echeant avec de I'air sous pression les bruleurs et les gicleurs afin d'enlever d'eventuels residus (saletes, nids d'insectes, toiles d'araignees...)

X-STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de l'humidite, des poussieres et ou elle ne risque pas d'être endomagée. Avant de ranger votre plancha, debrancher la bouteille de gaz et la stocker à l'extérieur dans un endroit sec et bien ventilé à l'ecart de toute source de chaleur.

XI-CARACTERISTIQUES

Plancha 2 Brûleurs					5.4kW		393 g/h au butane 386 g/h au propane
Brûleurs	Débit nominal (kW)	Gaz	Pression (mbar)	Rep. injecteur		Débit (g/h)	CE1312
1er(gauche)	2.7	Butane propane	28	85		196	1312CL5458
			37			193
2eme(droite)	2.7	Butane propane	28	85		196
			37			193

XII - GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émailée ou 5 ans plaque inox,
• 10 ans chassin inox ou 2 an chassin acier,
• 5 ans allumage piezzo.

Dans le cadre de ces garanties, ne sont toute fois pas couverts :

les détiérations liées à une chute, un chic, une manipulation incorrecte (ou non conforme au mode d'emploi), un manque d'entretien, un usage de détermgents agressifs ainsi qu'une utilisation non conforme aux règlements de sécurité et aux préconisations du fabricant
les aureoles ou taches liées à la combinaison consécutive : détention d'humidité + chaleur,
l'usure et la perte de fraîcheur naturelles des matériaux utilisés,
les départs de corrosion découulant de rayures ou d'abrasions dues à l'utilisation et non éliminables par le biais du nettoyage et de l'entretien habituels,
les cas de corrosions mineures, résultats natureslles du matériel
la corrosion de l'acier suite à une utilisation directe en front de mer
les évolutions d'aspect du bois/bambou dues à son vieilissement naturel.

Cette garantie prend effet à la date d'achat et est valable uniquement dans le pays d'achat. Pour bénéficier des garanties ci-à-vant, le client devra en faire la demande expresse au Service Àpres-Vente LE MARQUIER en lui communiquant sa facture d'achat. Le transport de l'appareil au Service Àpres-Vente est à la charge de l'acheteur

ANNEXES

(Dimensions en mm)

Annexe 1 : Apparel Plancha 2 faux

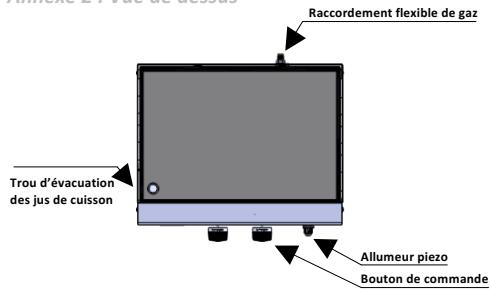

Annexe 2:Vue de dessus

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des règles d'utilisation peut entrainer une dépréciation de votre apparéil.

Ne pas modifier l'appareil

En cas de panne ou de piece endommagée, veuilles faire appel à notre Service Àpreès-Vente

Email: [e-mail]
