Intitulé	Valeur / Description
Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Type de froid	Froid statique
Dimensions approximatives	1780 mm (H) x 600 mm (L) x 650 mm (P)
Poids	70 kg
Classe énergétique	A+
Consommation énergétique annuelle	300 kWh
Fonctions principales	Réfrigération, congélation, zone fraîcheur
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Samsung
Sécurité	Protection contre les surcharges électriques, conformité aux normes de sécurité
Compatibilités	Compatible avec les accessoires Samsung pour réfrigérateurs

FOIRE AUX QUESTIONS - SR-S2028LAS/DF SAMSUNG

Pourquoi mon réfrigérateur SAMSUNG SR-S2028LAS/DF ne refroidit-il pas correctement ?

Vérifiez si les réglages de température sont corrects. Assurez-vous que les évents de circulation d'air ne sont pas obstrués et que le réfrigérateur est de niveau.

Comment nettoyer les filtres à air de mon réfrigérateur ?

Retirez le filtre à air, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si mon réfrigérateur fait un bruit étrange ?

Vérifiez si le réfrigérateur est bien installé et de niveau. Les bruits peuvent également provenir des ventilateurs ou de la circulation du réfrigérant.

Comment régler la température de mon réfrigérateur ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température à votre convenance. La température idéale est généralement autour de 4 °C pour le réfrigérateur et -18 °C pour le congélateur.

Mon réfrigérateur a de la condensation à l'intérieur, que faire ?

Assurez-vous que la porte est bien fermée. Vérifiez également si les joints de porte sont en bon état et nettoyez tout excès d'humidité à l'intérieur.

Pourquoi mon réfrigérateur SAMSUNG SR-S2028LAS/DF émet-il une odeur désagréable ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez l'intérieur du réfrigérateur et vérifiez le filtre à air pour éliminer les odeurs.

Comment puis-je désembuer mon congélateur ?

Débranchez le réfrigérateur et laissez la glace fondre naturellement. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Que faire si l'éclairage à l'intérieur du réfrigérateur ne fonctionne pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Si l'ampoule est en bon état, il peut s'agir d'un problème électrique nécessitant une assistance technique.

Comment effectuer un réinitialisation de mon réfrigérateur ?

Débranchez le réfrigérateur pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes électroniques.

Quelle est la capacité de mon réfrigérateur SAMSUNG SR-S2028LAS/DF ?

Le réfrigérateur a une capacité totale de 439 litres, avec un congélateur de 150 litres.

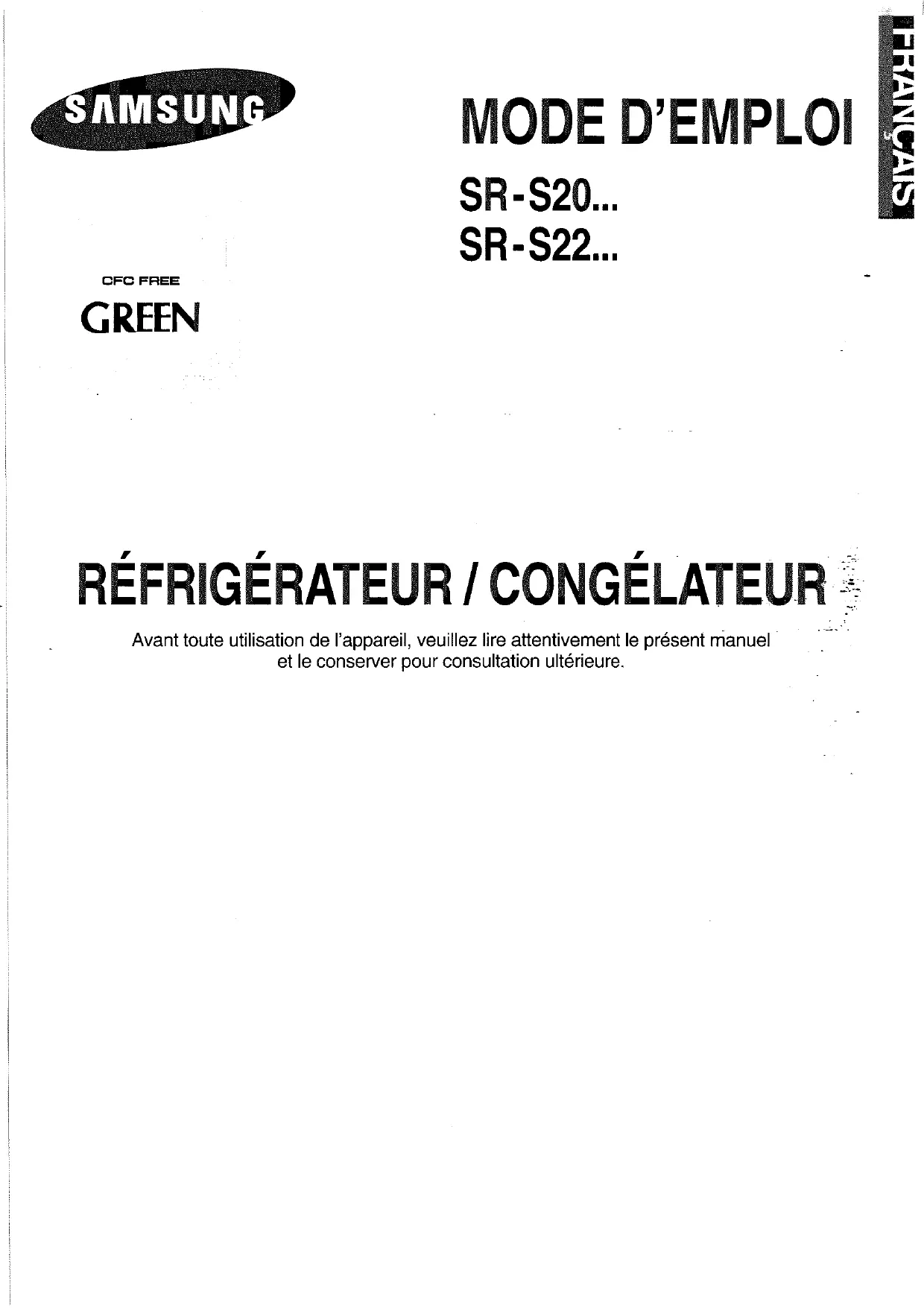

MODE D'EMPLOI SR-S2028LAS/DF SAMSUNG

Avant toute utilisation de l'appareil, veuilles tire attentivement le present manuel et le conserver pour consultation ultérieure.

Réfrigerateur/congélateur à économie d'énergie

• La consommation d'énergie est réduite au minimum grâce à un dispositif permettant une distribution distincte de l'air frais dans le réfrigérateur et le congélateur.

Durées de refroidissement plus rapides

• La fonction de congélation rapide vous permet de congeler les alimentés plus rapidement.

Taux élevé d'humidité pour une(Meilleure) conservation des produits frais

• Vous pouvez conserver des alimentes, fruits ou légumes frais plus longtemps car votre réfrigérateur est équipé d'un système produitant de l'air froid très humide, ce qui le rend quatre ou cinq fois plus performant qu'un réfrigerateur normal.

Alarme de la porte

• Lorsque la porte du réfrigerateur reste ouverte pendant plus de deux minutes, une alarmé musicase déclenché automatiquement. Cette fonction vous permet d'économiser de l'énergie et de conserver les alimentés stockés dans l'appareil.

Glace et eau froide disponibles en grande quantité

• Le distributeur de glace et d'eau glacée fournit de la glace et de l'eau en permanence.

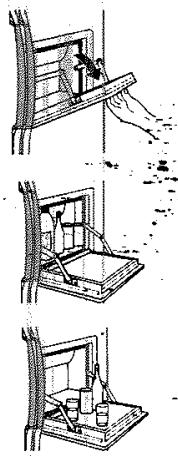

Bac réfrigérant supplémentaire

• Le bac réfrigérant supplémentaire vous permet d'acceder aux alimentés que vous utilisez le plus souvent sans avoir à ouvrir la portep Principale de l'appareil et donc de réaliser des économies de temps et d'argent.

Qu'est-ce que le Cycle H. M. (High-efficiency, Multi-evaporation Cycle)?

• Le réfrigerateur et le congealateur sont équipés de dispositifs d'évaporation distincts. Les systèmes étant indépendants, le réfrigerateur et le congealateur sont réfrigerés individuellement selon les besoin et leur rendement est donc plus efficace.

Aucun risque de mélange d'odeur car les compartments sont complètements séparés.

SOMMAIRE

CHARACTERISTIQUES 2

PRECAUTIONS DE SECURITE 2

INSTALLATION DE L'APPAREIL 4

PREPARATION DE L'APPAREIL 5

PANNEAU DE COMMANDE EN FAÇADE 6

CONTRÔLÉ DE LA TEMPERATURE DU CONGÉLATEUR ET DU

RéFRIGÉRATEUR

DISTRIBUTEUR DE GLACE/D'EAU FROIDE 9

RANGEMENT DES ALIMENTS 10

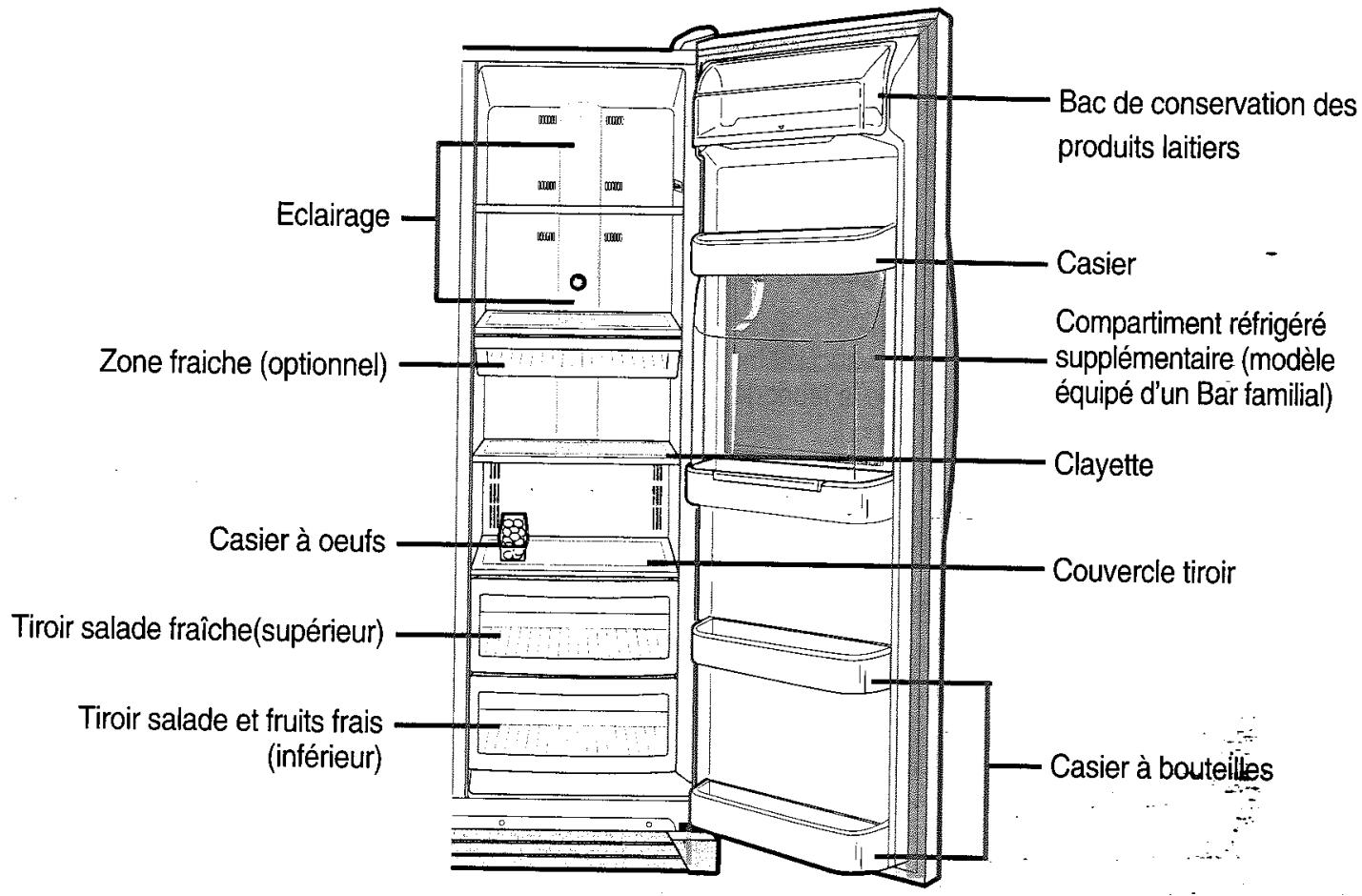

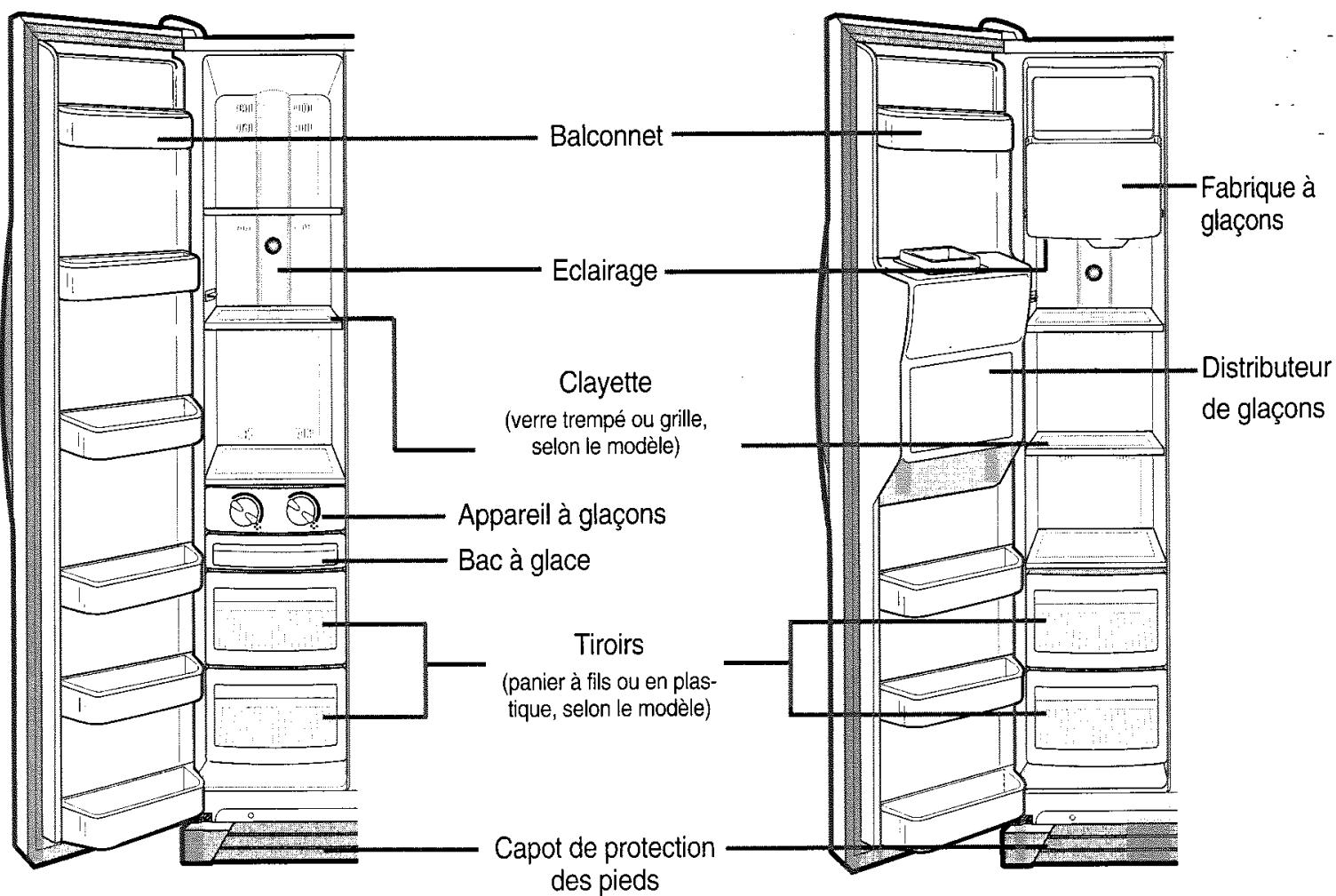

VUE DU RÉFRIGÉRATEUR 11

DÉMONTAGE DES ACCESSOIRES DU CONGÉLATEUR 12

DÉMONTAGE DES ACCESSOIRES DU RÉFRIGÉRATEUR......13

COMPARTIMENT RÉFRIGÉRANT SUPPLEMENTaire 13

NETTOYAGE DES ACCESSOIRES 13

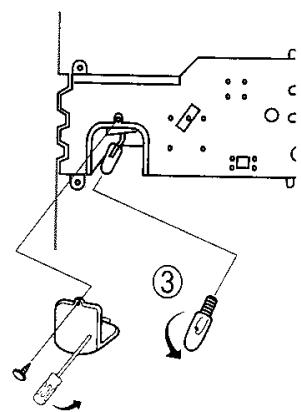

REEMPLACEMENT DE L'AMPOULE DE LA LAMPE 14

FILTRE POUR LA FABRICATION DES GLAÇONS. 15

AVERTISSEMENT	Indique un danger de mort ou de blessure graves.
ATTENTION	Indique un risque de blessure ou de dommage matériel.

AUTRES SYMBOLES UTILISÉS

○	Indique quelque chose qu'il ne faut PAS faire.
○	Indique quelque chose qu'il ne faut PAS démonter.
○	Indique quelque chose qu'il ne faut PAS toucher.
○	Indique une remarque à observer.
○	Indique que la fiche d'alimentation doit être débranchée de la prise.
○	Indique que l'appareil doit être mis à la terre pour empêcher toute décharge électrique.

Ces précautions ont pour but de prévenir les utilisateurs de l'appareil contre les risques de blessures éventuelles. Veillez à les respecter.

Après en avoir pris connaissance, conservez-les en lieu sur pour une consultation ultérieure.

AVERTISSEMENT

Ne branchez pas le réfrigérateur/congélateur sur une prise multiple.

• Cela risque de provoquer un incendie.
  Assurez-vous que la fiche d'alimentation n'est ni aplatie ni endommagée par l'arrière de l'appareil.
• Une fiche d'alimentation endommagée peut chauffer et provoquer un incendie.

Veillez à ce que de l'eau ne soit pas projetée sur le réfrigérateur/congélateur.

Cela peut provoquer un incendie ou une décharge électrique.
N'utilIZE pas d'aerosols a proximé de l'appareil.
- Cela peut provoquer un incendie ou une explosion.

Ne placez pas d'objets lourds sur le cordon d'alimentation.
- Cela risque de provoquer un court-circuit ou un incendie.

N'introduisez pas la fiche d'alimentation dans la prise en ayant les mains humides.

• Vous risqueriez de recevoir une décharge électrique.
  Ne placez pas de recipient rempli d'eau sur I'appareil.
  L'eau en se renversant risque de provoquer un incendie ou une décharge électrique.

N'installez pas l'appareil dans un endroit humide ou il risque de receivevoir des projections d'eau.

• Une isolation défectueuse des pieces électriques peut générer une décharge électricque ou provoquer un incendie.
  N'entreposez pas de substances volatiles ou inflammables dans le réfrigérateur.
• Le stockage de benzène, de diluant, d'alcohol, d'ether, de gaz combustible liquefied et d'autres produits de ce type peut provoquer des explosions.

Ne tentez pas de démonter, de réparer ou de modifier l'appareil.
- Vous courez le risque de provoquer un incendie, des pannes et/ou d'occasionner des blessures.

Débranche la fiche d'alimentation avant de remplaçer l'ampoule interieure du réfrigérateur.
- Vous risquez sinon de recevoir une décharge électrique.

Si vous souhaitez vous defaire de votre apparéil, commencez par retarder les portes et les joints.

• Si un enfant venait à jour dans l'appareil, la porte pourrait se reférer et il risquerais d'être enfermé et de mournir étouffé.

Connectez l'appareil sur une prise de terre.
- Un apparéil non relié à la terre risque de tomber en panne ou de provoquer une décharge électrique.

ATTENTION

Ne stockez pas trop d'aliments dans le réfrigérateur.

• Lorsque vous ouvrez les portes, des alimentés pourraient tomber et ils risqueraient de vous blesser et/ou de causeurs des dommages matériels.
  Ne mettez pas de bouteilles ou de recipients en verre dans le congélateur.
• Le verre risque de se briser lorsque le contenu gèle et ainsi provoquer des blessures.

Si la prise secteur est mal fixée, n'y introduisez pas la fiche d'alimentation.

• Cela pourrait provoquer une décharge électrique ou un incendie.

Ne débranche pas le cordon d'alimentation en tirant dessus.

• Un cordon endommagé peut provoquer un court-circuit, un incendie et/ou une décharge électrique.
• Dans ce cas, il doit être remplace par le fabricant, un réparateur/agree ou un agent de maintenance qualifié.

Ne posez pas d'objets sur l'appareil.
- Lorsque vous ouvrez ou fermez la porte de l'appareil, les objets risquent de tomber et d'occasionner des blessures et/ou des dommages matériels.

N'entreposez pas de médicaments, de produits chimiques et de produits sensibles aux variations de température dans le réfrigérateur.

• Vérifiez les étiquettes apposées sur les produits pour vous assurer qu'ils peuvent être réfrigérés.

Ne laïsez pas les enfants s'accrocher aux portes de l'appareil.

Si vous décelez des bruits anormaux, des odeurs ou de la fumée, débranchez immédiatement l'appareil et prenez contact avec votre revendeur SAMSUNG.

Ne touchez pas les parois internes du concélateur ni les produits stockés dans le-conçélateur en ayant les mains humides.

• Vous risquez des engelures.
  N'introduisez pas vos mains sous le réfrigérateur/ concélateur.
• Les bords pointus de l'appareil peuvent vous blesser.

N'introduisez pas vos doigts ni d'autres objets dans l'orifice du distributeur d'eau et de glaçons.

N'utilisez pas de chiffon mouillé ou humide pour nettoyer la prise. Retirez toute matière étrangère des broches de la fiche d'alimentation.

• Il peut y avoir un risque d'incendie.
  Si vous souhaitez déplacer le réfrigérateur/ concélateur, saisissez-le par les poignées situées à l'arrière et sous l'appareil.
• Si vous avez débranché l'appareil, attendez au moins cinq minutes avant de le rebrancher.

Si vous avec l'intention de ne pas vous servir du réfrigérateur/congélateur pendant longtemps, débranchez-le.
- Toute détiéroration de l'isolement peut provoquer un incendie.

INSTALLATION DE L'APPAREIL

Laissez un espace de 1 cm sur les côtés et à l'arrière de l'appareil, vous réduirez ainsi sa consommation d'énergie.

Prévoyez suffisamment de place pour installer l'appareil sur une surface plane.

• Si l'appareil n'est pas de niveau, le système de refroidissement interne risque de ne pas fonctionner correctement.

Nettoyez votre réfrigérateur/ congélateur.

• Essuyez l'intérieur et l'extérieur de l'appareil avec un chiffon sec.

Rangez les alimentés dans le réfrigérateur.

• Attende au moins deux ou trois heures après le branchement de l'appareil avant d'y stocker des aliments.

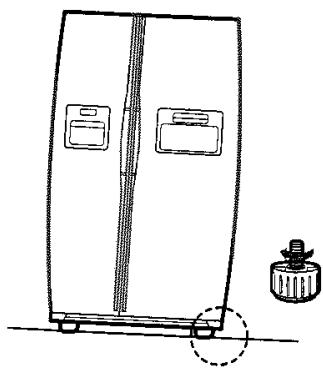

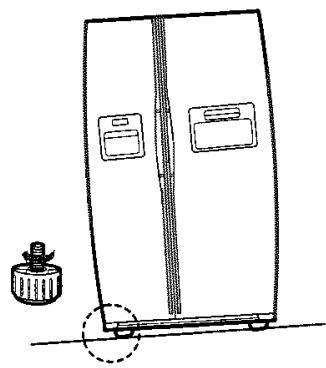

MISE À NIVEAU

Lorsque vous reglez le niveau de l'appareil, veillez à ce que les pieds avant soient légersement plus élevés que les pieds arrêtre pour facilititer l'ouverture et la fermeture des portes de l'appareil.

Commencez par démonter le capot de protection des pieds et réglez ensuite le niveau du réfrigérateur/congélateur.

Si I'appareil penche a gauche, tournez la vis de réglage du pied gauche dans le sens de la flèche.

Si I'appareil penche à droite, tournez la vis de réglage du pied croit dans le sens de la flèche.

MISE À LA TERRE DE L'APPAREIL

AVERTISSEMENT

L'appareil doit obligatoirement etre mis à la terre.

Le réfrigérateur/congélateur doit être impérativement raccordé à une prise de terre et cela afin d'éviter tout risque de court-circuit de l'appareil.

PREPARATION DE L'APPAREL

Pour que votre apparéil soit totalément opérationnel, effectuez les étapes suivantes. S'il ne fonctionne pas correctement, vérifie l'alimentation et le circuit électrique. En cas de doutes ou de problèmes, prenez contact avec votre revendeur SAMSUNG.

Placez les clayettes et les conteneurs, otes pour le transport, à leurs places respectives (reportez-vous aux pages 10 à 12).

Réglez la température sur le niveau le plus froid et attendez une heures. Le congélateur doit se refroidir légèrement et le moteur doit fonctionner à un rythme régulier et produit un léger renflement.

Nettoyez le réfrigérateur/congélateur
ainsi que ses accessoires pour enlever
la poussière accumulée pendant
l'emballage et le transport
(reports-vous à la page 13).

Lorsque la température est suffisamment basse, vous pouvez stocker des aliments dans l'appareil.

La température appropriée sera atteinte quelques heures après la mise en fonction de l'appareil.

Lorsque l'appareil est branché, la lampe interieure doit s'allumer chaque fois que vous ouvrez la porte.

Votre réfrigérateur/congélateur fonctionne grâce à un compresseur qui démarre automatiquement afin de maintainir une température interne constante. Lorsque le compresseur est neuf, il doit être rodé pendant une période qui peut durer jusqu'à cinq mois. Pendant cette période, il se peut qu'il soit légèrement bruyant.

Ceci est normal et ne constitue pas un defaulted.

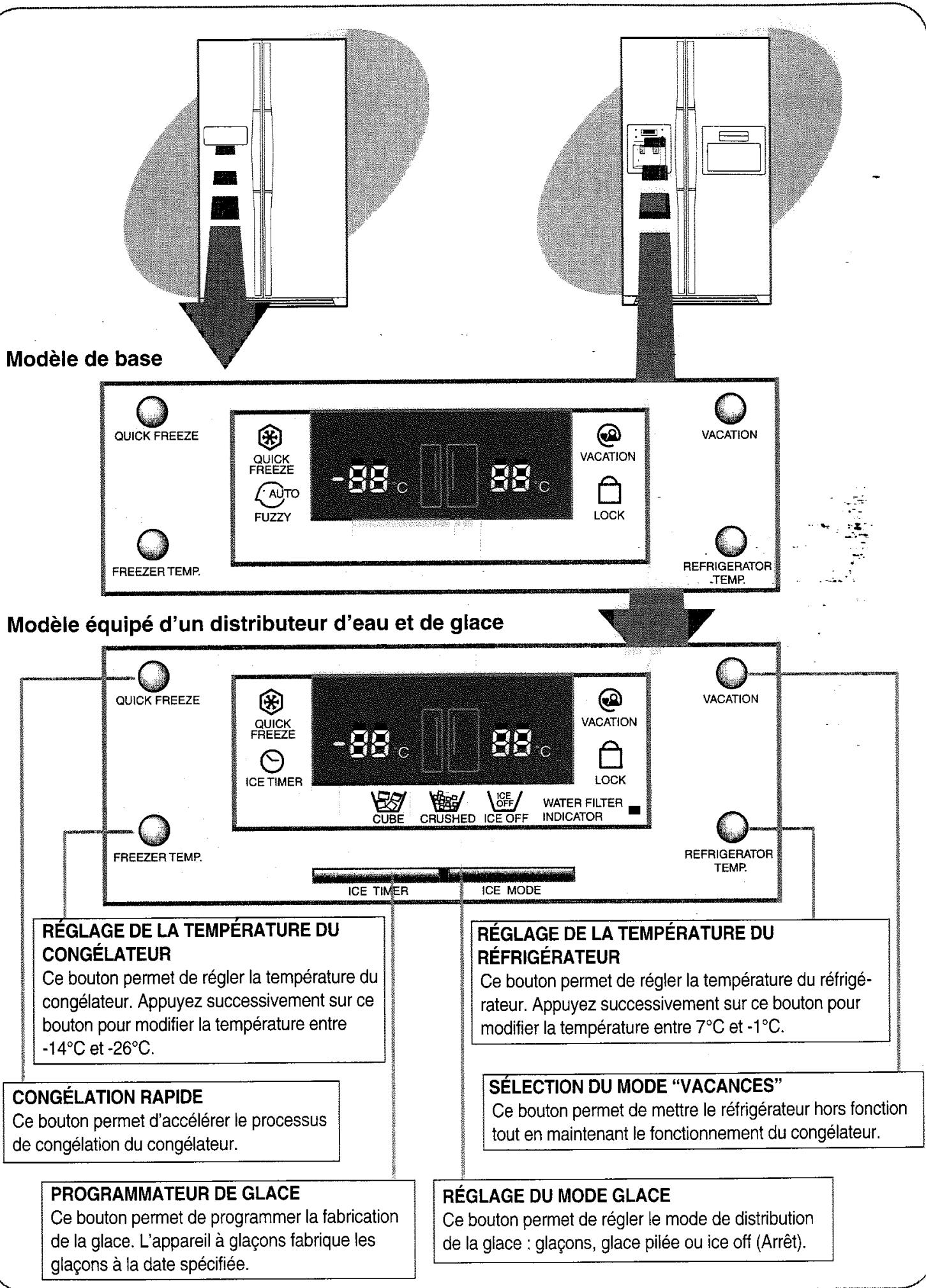

CONTRôle DE LA TEMPERATURE DU CONGÉLATEUR ET DU RÉFRIGERATEUR

Congélateur

• Vous pouvez régler la température du congelateur entre -14^ et -26^ .
• Appuyez sur le bouton FREEZER TEMP. plusieurs fois jusqu'à ce que la température souhaitation s'affiche.
• Les changements de température successifs s'affichent entre -14^ et -26^ . Lorsque la température affichée atteint -26^ , l'affichage repasse à -14^ .
• Àpres cinq secondes, la température moyenne du congelateur s'affiche puis change à mesure que le congelateur atteint la nouvelle température.

Réfrigérateur

• Vous pouvez régler la température du réfrigérateur entre 7^ et -1^ .
• Appuyez sur le bouton REFRIGERATOR TEMP. plusieurs fois jusqu'à ce que la température souhaitiée s'affiche.
• Les changements de température successifs s'affichent et l'affichage suit les mêmes règles que celui du réfrigérateur.
• Si la température est régée sur -1^ ou 0^ , l'eau présente sur la clayette peut légérer geler. Si votre apparéil est dôté d'un distributeur d'eau et de glace, réglez la température du réfrigerateur au-dessus de 0^ pour que l'eau contenue dans le réservoir du compartment réfrigerateur ne gèle pas.

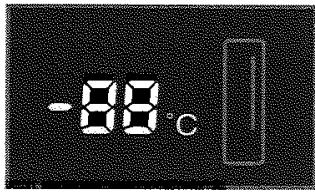

Affichage de la températe

La température en cours ou celles sélectionnées pour le conGPLateur s'affichent.

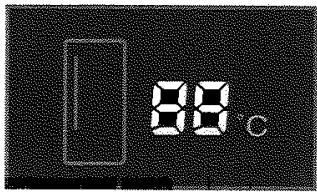

Affichage de I'etat du concélateur

Indique que vous effectuez un réglage de la température du conGPLateur ou que vous en avez ouvert la porte.

Affichage de la températe

La température en cours ou celle sélectionnée pour le réfrigerateur s'affichtent.

Affichage de I'etat du réfrigérateur

Indique que vous effectuez un réglage de la température du réfrigerateur ou que vous en avez ouvert la porte.

VOYANTS (MODELE DE BASE)

Quick Freeze

• Ce voyant s'allume lorsque vous appuyez sur le bouton QUICK FREEZE.
• Appuyez à nouveau sur le bouton pour annuler le mode de congélation rapide. Le congélateur repasse automatiquement en mode normal après une durée de 2 heures et demie.

• Lorsque le cordon d'alimentation est branché dans la prise murale, le voyant Fuzzy est allumé. Le compresseur, le ventilateur et le système de dégivrage sont contrôlés automatiquement pour optimiser la conservation des aliments.

Vacation

• Lorsque levoyant Vacation est allumé, le réfrigérateur est étéint mais le conçélateur fonctionne. Appuyez à nouveau sur le bouton pour annuler le mode "Vacances". Retirez tous les alimentés se trouvant dans le réfrigérateur avant de selectionner ce mode.

• Ce voyant indique que les quatre boutons de fonctions ont ete verrouillés.

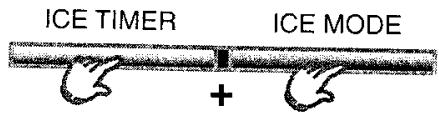

• Pour procédez au verrouillage, appuyez simultanément sur les boutons FREEZER TEMP. et REFRIGERATOR TEMP. pendant trois secondes environ. Appuyez à nouveau sur les deux boutons pendant trois secondes pour les déverrouiller.

AUTRES VOYANTS (MODELE ÉQUIPÉ D'UN DISTRIBUTEUR D'EAU ET DE GLACE)

Glaçons, Glace Pilée et Ice Off (Arrêt de fabrication de glace)

• Appuyez sur le bouton ICE MODE pour activer la fonction de fabrication de glaçons ou de glace pilée ou pour la désactiver.

• Appuyez sur le bouton une ou plusieurs fois pour changer successivement la sélection et activer à votre convenance l'option glaçons, glace pilée ou ice off. Levoyant approprié s'allume.

• Si vous choisissez l'option "Ice off", l'appareil à glaçons du congealateur est mis hors fonction jusqu'à ce que vous activiez le mode glace et le régliez sur "glaçons" ou "glace pilée". Veillez à夕阳 tous les glaçons présents dans le bac à glace.

Programmateur de glace et Mode "Vacances"

• Appuyez sur le bouton ICE TIMER pour programmer la fabrication de la glace.
• Le mode "Ice off" est automatiquement selectionné. Retirez tous les glaçons prêsent dans le bac à glaçons.

• Vous pouvez régler le programmeur de glace entre 3 et 30 jours. Lorsque l'affichage atteint 30 jours, il repasse à 3 jours. Par exemple, si vous nevez vous absenter 10 jours, réglez le programmeur sur 10 jours. L'appareil à glaçons se déclenchera automatiquement au bout de 8 jours et commencerà à fabriquer de la glace.

• Appuyez sur le bouton ICE MODE pour désactiver le programmeur de glace. Veillez à refirer tous les glaçons présents dans le bac à glace après avoir reglé le programmeur.

• Si vous scélectionnez les modes "Vacances" et "Programmateur de glace", le réfrigerateur est automatiquement mis hors fonction. Retirez tous les alimentés stockés dans le réfrigerateur mais laissez le robinet d'eau ouvert. Vérifie que le robinet et les joints de tuyauterie ne fuient pas. A l'heure de démarriage prévue, l'appareil commence à fabriquer de la glace, le mode "Vacances" est annulé et le réfrigerateur fonctionné normalement.
• Si vous scélectionnez le mode "Vacances" sans scélectionner le mode "Programmateur de glace" lorsque vous nevez vous absenter pour une longue durée, fermez le robinet d'alimentation d'eau. Le réfrigérateur est hors fonction et le mode "Ice off" est activé. Retirez les alimentents restant dans le réfrigérateur, ainsi que tous les glacons du bac à glace.
• Si vous laissiez le mode "Vacances" en fonction très longtemps, vous devrez à votre retour, retarder environ 10 verres d'eau du distributeur d'eau.

Voyant du filtré à eau

• Initialement, levoyant du filtré à eau est vert. Appuyez simultanément sur les boutons ICE TIMER et ICE MODE pendant environ trois secondes pour régler la date d'installation du filtré à eau.

• Levoyant vert devient orange au bout de cinq mois pour vous indiquer que le filtré à eau devra être prochainement remplaced. Il devient rouge au bout d'un mois supplémentaire (six mois après le remplacement ou l'installation du filtré) pour indiquer que le filtré à eau doit obligatoirement être remplaced.
• Si vous VOULEZ éteindre le voyage du filtre ou si le filtre n'est pas connec
  té, appuyez en même temps et pendant 5 secondes sur les boutons ICE TIMER et ICE MODE.
  Si vous désirez une nouvelle fois éteindre le voyage du filtre, appuyez sur
  les deux boutons en même temps et cela pendant 3 secondes.

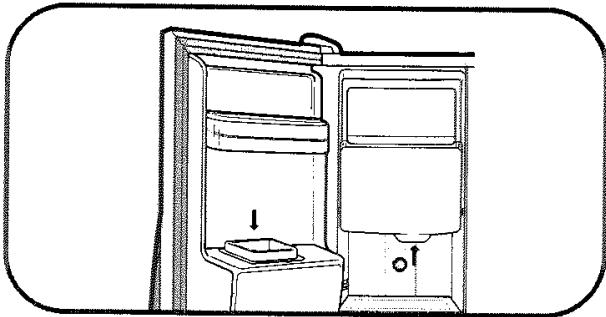

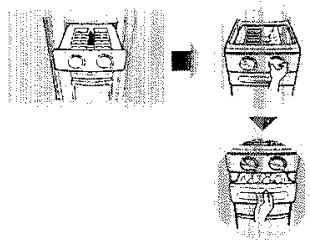

Tirez le bac à glace vers vous.

Ajoutez de l'eau jusqu'à la marque indiquant le niveau d'eau.

Remettez le bac à glace en place.

DISTRIBUTEUR DE GLACE / D'EAU FROIDE (UNIQUEMENT POUR LES MODELES ÉQUIPES D'UN DISTRIBUTEUR DE GLACE ET D'EAU)

L'appareil à glaçons fabrique automatiquement 10 glaçons à la fois et environ 100 glaçons par jour. Cette quantité peut varier en fonction de certains facteurs tels que la température du congealateur et le nombre de fois ou la porte est ouverte. Lors de la première mise en fonction de l'appareil, le mode "Glaçons" est sélectionné automatiquement.

Appuyez sur le bouton ICE MODE pour sélectionner le type de glace désiré :

Glaçons
Glace pilée
- Pas de glace

Poussez la manette du distributeur de glace avec une tasse.

• Placez une tasse sous le distributeur pour éviter les projections de glace.
• Si vous souhaitez utiliser le distributeur de glace et le distributeur d'eau froide, utiliser le distributeur de glace en premier.

N'introduisez jamais vos doigs ni都无法 accorder.
n'aucun autre objet dans l'orifice du distributeur.

La porte du distributeur de boisson est équipée d'une résistance chauffante évitant tout risque de gel. Cette résistance est placee en sortie usine sur la position marche (ON). Pour un usage normal et afin d'effectuer des économies d'énergie, il est préférible d'éteindre cette résistance (position OFF). Activez-là uniquement si l'appareil se trouve dans une piece où un risque de gel peut survenir.

MÉTHODES DE STOCKAGE DES ALIMENTS RÉFRIGÉRÉS

Clayette en verre trempe

• Elle peut être utilisée en toute sécurité car elle ne risque pas de se briser en cas de chute.

Zone fraîche (optionnel)

• Il permet de préserver le goût des alimentés et de prolonger leur fraîcheur. Utilisez ce bac pour conserver du fromage, de la viande, du poisson ou to devant être consommé rapide

Tiroir salute et fruits frais

• Il sert à stocker les légumes.
• Ce bac est hermétique. Les aliments qui y sont stockés ne sont donc pas affectés par le système de refroidissement. Ce bac a la propriété de préserver pendant longtemps la teneur en eau et la fraîcheur des aliments.

Tiroir salute et fruits frais

• Il sert à stocker les fruits.
• Ce bac préserve pendant longtemps la fraîcheur des fruits en maintainant leur teneur en eau.

Pour avoir plus de place, vous pouvez stocker les alimentents sans tiroirs.

REMARQUE

5

Bac de conservation des produits lait

• Il peut être utilisé pour stocker des alimentés gras comme le beurre et le fromage.

6

Casier à fonctions multiples

• Il peut être utilisé pour stocker des alimentés conditionnés dans de petits emballages, tels que le lait ou les yaourts.

7

Compartment réfrigéré supplémentaire (modèle équipé d'un Bar Familial)

• Il peut être utilisé pour stocker des produits liéquement utilisés, tels que des boissons.

8

Clayette de rangement des boissons

• Elle peut être utilisée pour stocker des bouteilles, des cannes et des briques de toutes tailles.

9

Casier range oeufs

• Mettez les oeufs dans ce casier et place le ensuite sur la clayette en verre tremp

MÉTHODES DE STOCKAGE DES PRODUITS CONGELÉS

Casier à fonctions multiples

• Il peut être utilisé pour stocker les petits paquets d'aliments congelés.

Clayette en verre trempe

• Elle peut être utilisée pour stocker tous les types d'aliments congelés.

Bac de rangement de la viande et des alimentents secs

• Il peut être utilisé pour stocker la vienne et les alimentés secs. Les alimentés doivent être soigneusement emballés ou placés dans des recipients destinés à la congélation.

Balconnet de la porte

• Il peut être utilisé pour les produits congelés.

Couvercle du distributeur de glace et de la fabrique à glaçons

• N'introduisez pas vos doigts ni aucun objet dans le couvercle du bac à glace et de la fabrique à glaçons.

VUE DU RÉFRIGÉRATEUR

CONGÉLATEUR

Modèle de base
Modèle équipé d'un distributeur de glace et d'eau

DÉMONTAGE DES ACCESSOIRS DU CONGÉLATEUR

Clayette en verre trempe

Tirez la clayette jusqu'à sa butée, puis soulevez-la et retirez-la.

4

Appareil à glaçons et bac à glace

• Retirez le bac à glace en le tirant vers vous. Retirez ensuite l'appareil à glaçons (modèle de base uniquement).

12. Casier à fonctions multiples et casier à bouteilles

• Saisissez le casier à deux mains et souvezez-le pour le retirer.

5

Capot de protection des pieds

• Ouvrez les portes du congealteur et du réfrigerateur, retirez les trois vis et demontez le capot de protection.

Bac de conservation de la viande et des aliments secs

Tirez sur le bac et soulevez-le légerement pour le retirer.

• Pour remonter le capot de protection, remettez-le en place en serrant les trois vis.

• Ne retirez le capot de protection qu'en cas d'extreme nécessité.

Ne forcez pas trop pour démonter le capot de protection afin de ne pas l'endommager.

DÉMONTAGE DES ACCESSOIRS DU RÉFRIGÉRATEUR

1

Clayette en verre trempe

• Tirez la clayette jusqu'à sa butée, puis soulevez-la et retirez-la.

3

Casier à bouteilles

• Saisissez le casier à deux mains et soulevez-le légèrement pour le retarder.

Tiroir salute fraiche et couvercle.

• Saisissez le bac par sa poignée, tirez-le vers vous et soulevez-le légèrement pour le retirer.
• Retirez le couvercle en le tirant vers vous.

COMPARTIMENT RÉFRIGERANT SUPPLEMENTaire (MODELE ÉQUIPÉ D'UN BAR FAMILIAL)

Pour acceder au compartment réfrigérant supplémentaire, saisisse la poignée de la porte du compartment et tirez-la vers le bas.

• Le compartmenté réfrigérant supplémentaire est très pratique car il vous évite d'avoir à ouvrir la porteprincipale du réfrigérateur. En outre, ce système vous permet d'économiser de l'énergie.

Il est recommandé d'utiliser le compartment supplémentaire pour stocker les denrées alimentaires les plus fréquement utilisées telles que les boissons.

Lorsque la porte est ouverte, elle peut servir de plateau sur lequel vous pouvez poser des objets, tels que des bouteilles et des verres.

• Ne rayez pas la surface de la porte.

REMARQUE

• N'enlevez jamais la porte du compartment réfrigérant supplémentaire car celui-ci ne peut pas fonctionner en l'absence de porte.
  Lorsque you fermez la porte du compartment refrigerant supplémentaire, veiliez a ne pas placer vos mains ou doigts dans un endroit ou ils risqueraient d'être coinces ou blessés.
• Si vous laissiez la porte ouverte et l'utilise comme plateau, n'y place pas d'objets lourds. Ne laissez pas les enfants s'accrocher à la porte au risque qu'ils se blessent ou endommagent le matériel.

NETTOYAGE DES ACCESSOIRES

Intérieur

• Employez un dédTangent doux pour nettoyer les accessoires. Essuyez-les ensuite avec un chiffon sec.
• Àprous avoir nettoyé les accessoires, vérifie qu'ils sont secs avant de les réutiliser.

Extérieur

• Essuyez le panneau de commande en façon à l'aide d'un chiffon propre.
• Il est recommandé de nettoyer les portes et les poignées avec un chiffon imbibé d'un détergent doux et de les essuyer avec un chiffon propre.
  Il est recommandé de nettoyer l'extérieur de l'appareil une ou deux fois par an.

Arrière

• Passez l'aspirateur une ou deux fois par an pour enlever la poussière accumulée à l'arrêt de l'appareil.

Distributeur de glace et d'eau et grille de drainage (modèle équipé d'un distributeur de glace et d'eau)

• Nettoyez le distributeur de glace et d'eau à l'aide d'un chiffon humide. Essuyez-le ensuite avec un chiffon sec.
  Veiliez a ce que le distributeur de glace et d'eau ainsi que la grille de drainage restent secs.

Compartment refrigerant supplémentaire (modèle équipé d'un Bar familial)
- Nettoyez le compartmenté réfrigérant supplémentaire à l'aide d'un chiffon humide. Essuyez-le ensuite avec un chiffon sec.

Joints d'étanchéité en caoutchouc des portes

Si les joints d'etanchete en caoutchouc sont sales, les portes ne pourront pas se fermer correctement ce qui nuira au bon fonctionnement du refrigerateur et du congelateur. Nettoyez-les avec un chiffon imbibé de détergent doux et essuyez-les avec un chiffon sec.

REMARQUE

Lorsque you nettoyez ou csesz d'utiliser l'appareil pendant longtemps, debranchez-le, laissez les portes ouvertes et voirlez a ce qu'il reste sec.
N'utilisez pas de vaporisateur d'eau pour le nettoyer.
- N'utilise pas de benzène, de diluant ou de détergent pour voitures.

REEMPLACEMENT DE L'AMPOULE DE LA LAMPE

AVERTISSEMENT

Avant de remplaçer l'ampoule, débranchez l'appareil de la prise secteur. Si le remplacement de l'ampoule vous pose des problèmes, prenez contact avec le service après-vente.

AMPOULE DU CONGÉLATEUR (MODELE DE BASE UNIQUÉMENT) / REFRIGERATEUR

Placez un tournevis plat sous les ergots du couvercle de la lampe et poussez dans la direction indiquée par la flèche.

Tirez le couvercle dans lesens de la flèche.

Après avoir remplace l'ampoule, replacez le couvercle.

AMPOULE DU CONGÉLATEUR (MODELE ÉQUIPÉ D'UN DISTRIBUTEUR DE GLACE ET D'EAU)

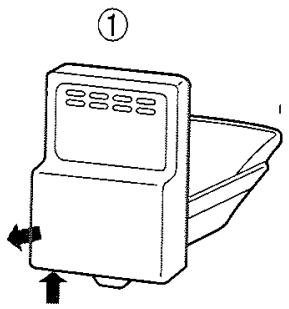

Soulevez et retirez le tiroir de la fabrique de glace (1).

Retirez le couvercle de la lampe à l'aide d'un tournevis (2).

Remplacez l'ampoule (3) et replacez le couvercle.

Replacez le tiroir de la fabrique de glace en place.

(2)

FILTRE POUR LA FABRICATION DES GLAÇONS

A quoi sert ce contrôle?

• Le filtr de fabrication des glaçons est un dispositif permettant d'éliminer les impuretés de l'eau.

Comment doit je installer le filtré ?

• Raccordez le contrôle fourni au robinet d'eau (reportez-vous au manuel d'installation).
• Rincez le filtré à l'eau pour éliminer les résidus.

Aquelle fréquence doit-je changer le filtré ?

Tous les 6 mois en moyenne, cette fréquence pouvant toutefois varier en fonction de la qualité de l'eau.
- Levoyant du filtré devient orange pour vous informer que vous devrez prochainement le remplacer. Lorsqu'il est rouge il est grand temps de remplacer le filtré. Vous pouvez vous procurer des filtres à eau auprès de votre revendeur et dans les centres agréés.

Filtrage des produits chimiques et purification

• Le filtr de fabrication des glaçons utilise du carbone pour filtrer les odeurs, les produits chimiques et les autres impuretés.

Le réfrigérateur/congélateur ne fonctionne pas du tout ou il ne réfrigère pas assez

• Vérifiez que la fiche d'alimentation est branchée convenablement.
• Vérifiez que lefuse de la prise secteur n'a pas sauté.
• Le panneau de commande en façade est-il régle sur la température ajustée?
• L'appareil est-il exposé directement aux rayons du soleil ou situé à proximité d'une source de chaleur ?
  L'arrière de l'appareil n'est-il pas trop pres du mur?

Les alimentés stockés dans le réfrigérateur sont congelés

• Le panneau de commande en façade est-il régèle sur la température ajustée ?
• La température de la piece est-elle trop BASSE?
• Avez-vous place des aliments ayant une teneur en eau élevé dans la partie la plus froide du réfrigérateur.

Des bruits ousons inhabituels sepropagent

• Vérifiez que le sol est plan et stable.
  L'arrière de l'appareil est-il trop pres du mur ?
• Quelque chose est-il tombé derrière ou sous l'appareil ?
• Entendez-vous le bruit du compresseur dans l'appareil?
• Un bruit "d'horloge" peut provenir de l'intérieur de l'appareil, mais ceci est normal. Il résultat des phénomènes de contraction ou d'expansion des accessoires.

Les angles avant et les parois de l'appareil sont chauds et de la condensation se forme

• Des conduits calorifugés sont installés dans les angles avant du réfrigerateur pour éviter la formation de condensation.
• La condensation peut se former lorsque vous laissez la porte de l'appareil ouverte trop longtemps ou lorsque vous stockez dans le réfrigerateur des produits à teneur en eau élevé sans les avoir

emballes et lorsque la température et le niveau d'humidité sont élevés.

Le distributeur de glace ne fonctionne pas

• Avez-vous arrêté la fonction de fabrication de la glace?
• Y-a-t-il de la glace dans le compartmenté à glace?
• Le robinet d'eau est-il ouvert et la conduite d'eau raccordée ?
• La température du congealateur est-elle tropielevée ? (Réglez-la à un niveau plus bas.)
• Avez-vous attendu 12 heures après l'installation de l'appareil avant de fabriquer de la glace?

Des gargouillagement se produit dans le réfrigérateur

• Le bruit est produit par la circulation du fluide frigorigène à l'intérieur du réfrigerateur/congélateur.

Une mauvaise odeur règne dans l'appareil

• Vous n'avez pas enveloppè les alimentés qui dégagent une odeur forte ou vous avez oublié celui que chose dans le réfrigérateur.
• Enveloppez hermetiquement les alimentés qui dégagent une odeur forte. Jetez tout produit périmé.

La paroi du congélateur est couverte de givre

• Les dispositifs d'entrée et de sortie de l'air sont-ils bouchés?
• Prévoyez suffisamment d'espace entre les produits stockés pour permettre une circulation efficace de l'air.
• La porte est-elle correctement fermée?

Pas de distribution d'eau

• Le robinet d'eau est-il ouvert et la conduite d'eau raccordée?
• La conduite d'eau est-elle bouchée?
• Le réserve d'eau est-il gelé en raison d'une température du réfrigérateur trop BASSE ? Modifiez le réglage de la température.

Temperatures de la pierce

Ce réfrigérateur/congélateur est donc pour fonctionner aux températures ambantes spécifiées sur la plaque signalétique.

Plages de températures	Symbole	Température ambiente
		Maximale	Minimale
Tempérées froides	SN	32°C	10°C
Tempérées chaudes	N	32°C	16°C
Subtropicales	ST	38°C	18°C
Tropicales	T	43°C	18°C

REMARQUE

Certain facteurs tels que l'emplacement de l'appareil, la temperture ambiente et la fréquence à laquelle vous ouvrez la porte peuvent avoir un impact sur la temperture interne de l'appareil. Réglez convenablement la temperture de manière à compenser l'effet de ces facteurs.

SAMSUNG

ELECTRONICS

Z.I PARIS NORD 2

305, Rue de la Belle Etoile

B.P. 50051

95947 ROISSY C.D.G. CEDEX

Nouvelle adresse au 1^ Juin 2000

56 Quai de Dion Bouton

92800 Puteaux

Vous pouvez également vous connecter à notre site Internet

www.samsung.fr
