CPL500W - Repetiteur DARTY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur CPL avec Wi-Fi
Marque	Darty
Modèle	CPL500W
Débit CPL	Jusqu'à 500 Mbps
Norme Wi-Fi	802.11 b/g/n
Port Ethernet	1 port RJ45 10/100
Bouton d'appairage	Oui (1s pour appairer, 6s pour quitter le réseau)
Bouton de réinitialisation	Oui (10s pour restaurer les réglages par défaut)
Indicateurs LED	Power, Ethernet, CPL, Wi-Fi
Dimensions (approx.)	10 x 6 x 3 cm
Poids (approx.)	150 g
Alimentation	Par prise secteur (courant porteur en ligne)
Consommation électrique	Faible (veille et actif)
Nombre maximum d'appareils	Jusqu'à 16 adaptateurs CPL
SSID par défaut	ITWorksCPL500W
Mot de passe Wi-Fi par défaut	Aucun (réseau ouvert)
Accès à l'interface web	http://itworkscpl.net ou 192.168.1.1
Identifiant/mot de passe admin	admin / Darty01
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Débrancher et nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; utiliser dans un endroit bien ventilé
Contenu de l'emballage	1 répéteur CPL, 1 câble Ethernet, 1 guide d'installation rapide
Service après-vente (France)	0 978 970 970 (appel local), 7j/7, 24h/24

FOIRE AUX QUESTIONS - CPL500W DARTY

Comment installer mon répéteur CPL Darty CPL500W ?

Branchez l'adaptateur CPL dans une prise près de votre routeur et reliez-le au routeur avec le câble Ethernet fourni. Branchez le répéteur CPL500W dans une prise de la pièce où vous souhaitez étendre le réseau. Les deux appareils s'appaireront automatiquement. Connectez-vous au réseau Wi-Fi 'ITWorksCPL500W' (sans mot de passe par défaut).

Comment personnaliser le nom et le mot de passe du Wi-Fi ?

Connectez votre ordinateur au répéteur (par Wi-Fi ou Ethernet). Ouvrez un navigateur et allez sur http://itworkscpl.net. Utilisez l'identifiant 'admin' et le mot de passe 'Darty01'. Cliquez sur 'Installation rapide', choisissez 'AP', puis modifiez le SSID et le mot de passe. Enregistrez et le répéteur redémarrera.

Que faire si je n'ai pas de connexion Internet via le CPL ?

Vérifiez que tous les adaptateurs sont branchés sur le même circuit électrique. Assurez-vous que la LED CPL est allumée sur chaque appareil. Si elle ne l'est pas, effectuez un appairage manuel. Vérifiez les câbles Ethernet et que votre routeur a une connexion Internet. Assurez-vous que l'adresse IP de votre ordinateur est dans le même segment que le routeur.

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Branchez le nouvel adaptateur dans une prise à proximité d'un adaptateur déjà appairé. Appuyez sur le bouton d'appairage du nouvel adaptateur pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton d'appairage d'un adaptateur existant pendant 1 seconde. La LED CPL doit se fixer pour confirmer l'appairage.

Comment réinitialiser mon répéteur CPL500W aux paramètres d'usine ?

Maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes (ou jusqu'à ce que la LED Power clignote). Relâchez, l'appareil redémarrera avec les réglages par défaut.

Que signifient les LED sur le répéteur ?

Power : fixe = sous tension, éteint = hors tension, clignotant = appairage en cours. Ethernet : fixe = port connecté, clignotant = transfert de données, éteint = non connecté. CPL : fixe = connecté au réseau CPL mais sans transfert, éteint = non connecté. Wi-Fi : clignotant = Wi-Fi actif, éteint = Wi-Fi désactivé.

Puis-je utiliser plusieurs répéteurs CPL500W ensemble ?

Oui, vous pouvez connecter jusqu'à 16 adaptateurs CPL sur le même réseau électrique. Il suffit de les appairer entre eux. Chaque répéteur peut diffuser son propre réseau Wi-Fi ou vous pouvez les configurer avec le même SSID pour une meilleure couverture.

Le répéteur fonctionne-t-il avec n'importe quel routeur ?

Oui, le CPL500W est compatible avec tout routeur disposant d'un port Ethernet. Il suffit de relier l'adaptateur CPL au routeur via un câble Ethernet. La liaison CPL est indépendante du routeur.

Que faire si le répéteur ne se reconnecte pas après avoir été déplacé ?

Essayez une autre prise électrique sur le même circuit. Vérifiez que la LED CPL est allumée avant de déplacer l'appareil. Évitez les interférences d'appareils électroménagers puissants (lave-linge, climatiseur) à proximité. Si le problème persiste, effectuez un nouvel appairage.

Comment contacter le service après-vente Darty ?

En France, appelez le 0 978 970 970 (appel local) 7 jours sur 7, 24h/24. En Belgique, contactez le [phone] du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

MODE D'EMPLOI CPL500W DARTY

CPL500W Guide d'installation rapide

AV500Mbps Répéteur sans fil Wi-Fi de courant porteur en ligne

Applicable à CPL500W, et ses kits de paquets multiples

*L' image peut différer du produit réel.

Branchez et jouez

Installation d'un nouveau réseau sans fil

Attention

Pour un dispositif de courant porteur en ligne non intermédiaire

Pour un dispositif de courant porteur intermédiaire

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments

d'emballage. Cela aidera à préserver les dessources naturelles et à garantir qu'il soit recycle d'une manière respectue de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetsés séparation des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains

centres accepten les produits gratuitemet. Letline: Darty France

Quels que soient votre panne et le lieu d'achat de votre produit en

France, avant de vous déplacer en magasin Darty, appelez le

0 978 970 970 (pnx d un appen local), 7j/7 et 24b/24

cre CPL au boitier avec âbles Ethernet fourni.
2 Branchez le CPL intermédiaire sur la prise la plus proche de votre boitier.
3 Branchez le deuxième CPL dans la piece où vous avez besoin d'une extension d'Internet (Wi-Fi et/ou filaire)

4 Les 2 repêteurs sans fil s'appaient automatique-ment. Attendez quelques secondes, le temps que la LED Ⓒ reste allumée en continu
5 Pour une connexion Wi-Fi

Connectez-vous au réseau intitulé (SSID) « ITWorksCPL500W » Il n'y a pas de mot de passer par défaut.
Pour changer votre nom de réseau (SSID) et ajouter un mot de passer, veuillez vous reférer à la section
« Personnelisation des paramètres Wi-Fi répéteur sans fil»

Autre:

Si vous avez besoin d'utiliser davantage d'adaptateurs ou repéteurs sans fil CPL avec les réglages par défaut, il vous suffit de les brancher sur les prises du même circuit électrique.

5 Personnelier les réglages Wi-Fi

Configurer un réseau de courant porteur en ligne sécurisé par appairage (recommendé)

Vous pouze creator ou connecter un réseau de courant porteur en ligne sécurisé en utilisant le bouton d'appairage sur deux appareils à la fois Le réseau de courant porteur en ligne peut alimenter jusqu'à 16 appareils électriques.

Conseils: Nous vous recommendons de brancher les kits de courant porteur en lignel'un pris de l'autre lors de l'appairage.

Pour creer un reseau de courant porteur en ligne securise:

1 Appuyez sur le bouton d'appairage durant 1 seconde.

2 Dans les 2 minutes, appuyez sur le bouton d'appairage durant 1 seconde.

3 C'est terminé.

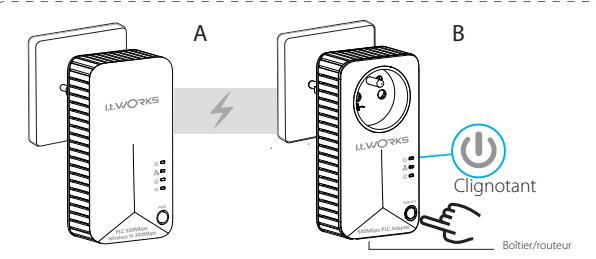

Pour connecter un réseau de courant porteur en ligne sécurisé existant:

1 Appuyez sur le bouton d'appairage durant 1 seconde sur n'importequel kit de courant porteur en ligne dans le réseau courant porteur en ligne existant.

2 Dans les 2 minutes, appuyez sur le bouton d'appairage durant 1 seconde.

3 C'est terminé

Personnaliser les réglages Wi-Fi répéteur sans fil(optionnel)

1 Connectez votre ordinateur au repêuteur sans fil ou via un cable Ethernet

2 Connectez-vous avec le mot de passer par défaut (Darty01) Entrez"http://itworkscpl.net"ou"
http://192.168.1.1" dans la barre d'adresse d'un navigateur Web.
3 Cliquez sur Installation rapide et choisissez AP, cliquez sur SUIVANT.

It.WORKS

4 Sélectionnez le mode de sécurité.

it.WORKS

5 Changez votre nom de réseau (SSID), ajoutez un nouveau mot de passage et cliquez sur « Suivant »
6 Cliquez sur SAUVEGARDER et le repeteur sans fil redemarrera automatiquement.

LWORKS

Le service après-vente est joignable au [phone],

du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites

incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la génie occasionnée.

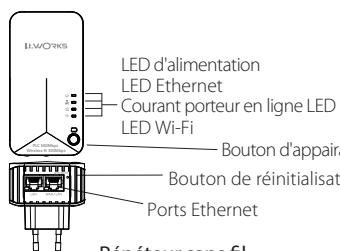

Indicateurs LED et description

Répéteur sans fil

Port Ethernet
Adaptateur

LED	Nom	Statut	Indications
	Power LED	Fixe	L'appareil est en marche
		Désactivé	L'appareil est étant
		Clignotant	L'appareil est en cours d'appairage
	LED Ethernet	Fixe	Le port Ethernet est connecté
		Désactivé	Le port Ethernet n'est pas connecté.
		Clignotant	L'appareil transfère des donnéesés.
	LED du courant porteur en ligne	Solid	L'appareil est connecté à un réseau par routeur, mais il n'ya pas de données transférées.
		Désactivé	L'appareil n'estconnecté à aucun réseau par routeur
	Wi-Fi	Désactivé	La fonction sans fil a été déactivée.
		Clignotant	La fonction sans fil a été activée.

Button	DESCRIPTION
Bouton d'appairage	Appuyez et maintenez le bouton pressé durant 2 secondes pour créé ou connecter un réseau de courant porteur en ligne sécurisé. Appuyez et maintenez le bouton pressé durant 6 secondes pour quitter un réseau de courant porteur en ligne existant
Bouton de réinitialisation	Appuyez et maintenez le bouton pressé durant 10 secondes pour restaurer les réglages du prolongateur par défaut. Appuyez et maintenez le bouton pendant 1~3 secondes pour ouvrir la fonction réinitialisation.

QFP (Questions fréquement posées)

Q1. Que faire s'il n'y a pas de connexion Internet dans mon réseau de courant porteur en ligne?

A1. Assurez-vous que tous les adaptateurs et repêuteurs en ligne sont branchés sur le même circuit électrique.
A2.Assurez-vous que l'indicateur de courant porteur en ligne s'allume sur tous les adaptateurs et repéteurs sans fil.S'il ne s'allume pas, appraírez de nouveau tous les adaptateurs et repéteurs sans fil.
A3.Assurez-vous que toutes les connexions matérielles sont correctement et solidement effectuees.
A4. Verifiez si vous avez une connexion Internet en connectant l'ordinateur directement au modem ou routeur.
A5.Assurez-vous que l'adresse IP de votre ordinateur est dans le même segment que votre routeur.

Q2. Que puis-je faire si le repéteur sans fil apparié avec succès ne se

reconnecte pas après avoir eté déplace vers un nouvel emplacement?

AT. Essayez une autre prise de courant et assurez-vous qu'il est branche sur le même circuit électrique

A2. Essayez de l'apparaiter à nouveau avec un nouvel adaptateur ou répéteur sans fil, et assurez-vous que l'indicateur LED de courant porteur en ligne est allumé avant de déplacer le l'appareil à un nouvel emplacement.

A3. Verifiez si des interfrences se produit, comme le fonctionnement d'une machine a laver, d'un climatiseur ou d'autre apparil memager qui peut etre trop proche de l'un des adaptateursurs ou repeteurs sans fil de courant porteur en ligne.
