MSE 02 (MOT-EXT) - Climatiseur ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MSE 02 (MOT-EXT) ARTHUR MARTIN au format PDF.
| Type de produit | Moteur extérieur pour hotte aspirante |
| Marque | ARTHUR MARTIN |
| Modèle | MSE 02 (MOT-EXT) |
| Hauteur | 280 mm |
| Largeur | 445 mm |
| Profondeur | 430 mm |
| Alimentation électrique | 230-240 V monophasé, 50 Hz |
| Puissance moteur | 380 W |
| Classe de sécurité électrique | Classe I (avec mise à la terre) |
| Fonctions principales | Aspiration des vapeurs et odeurs de cuisine, raccordement à une hotte intérieure |
| Installation | Sur mur extérieur ou toiture, avec conduit d'évacuation diamètre 150 mm ou 200 mm |
| Longueur du câble d'alimentation | 4 mètres (sans fiche) |
| Calibre des fusibles | 10 A sous 230 V |
| Entretien et nettoyage | Débrancher l'appareil avant toute opération ; ne pas utiliser de jets d'eau |
| Sécurité | Mise à la terre obligatoire, interrupteur bipolaire avec ouverture des contacts ≥ 3 mm |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces de rechange certifiées constructeur |
| Garantie contractuelle | 1 an (pièces) – se référer au distributeur pour la main-d'œuvre |
| Garantie légale | Garantie légale pour défauts et vices cachés (art. 1641 et suivants du Code Civil) |
| Informations générales | Usage domestique uniquement ; conforme aux directives 73/23 CEE et 89/336 CEE |
FOIRE AUX QUESTIONS - MSE 02 (MOT-EXT) ARTHUR MARTIN
Questions des utilisateurs sur MSE 02 (MOT-EXT) ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice MSE 02 (MOT-EXT) - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MSE 02 (MOT-EXT) de la marque ARTHUR MARTIN.
MODE D'EMPLOI MSE 02 (MOT-EXT) ARTHUR MARTIN
Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :
ARTHUR MARTIN Electrolux
Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.
C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.
Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.
A bientôt et encore merci.
A l'attention de l'utilisateur
A l'attention de l'installateur
Avertissements importants 2
Caractéristiques techniques 5
Utilisation de l'appareil 3
Branchement électrique 6
Conditions de garantie 4
Installation 7
Comment lire votre notice d'utilisation ? Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l'environnement
AVERTISSEMENTS IMPORTANTS
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil est vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra ainsi être informé de son fonctionnement et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- L'appareil doit être installé à l'extérieur de l'habitation (sur un mur extérieur ou sur la toiture) et raccordé à une hotte se trouvant dans la cuisine.
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement, dont vous garderez un exemplaire.
- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles, ni pour d'autres buts que celui pour lequel il a été créé.
- Ne modifiez pas et n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
- Débranchez toujours l'appareil avant de procéder à son entretien.
Protection de l'environnement
- Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.
- Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ».
Installation
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- L'installation de votre appareil doit être réalisée par un technicien qualifié.
- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de l'appareil (voir caractéristiques techniques).
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).
- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
- Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil.
Nous déclinons toute responsabilité en cas de dommages ou d'incendie provoqués par l'appareil du fait du non-respect de ces avertissements.
Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après-vente.
L'appareil est spécialement étudié pour aspirer les vapeurs et les odeurs de la cuisine le plus efficacement possible et en silence. L'appareil doit être installé à l'extérieur de l'habitation et raccordé à une hotte se trouvant dans la cuisine.

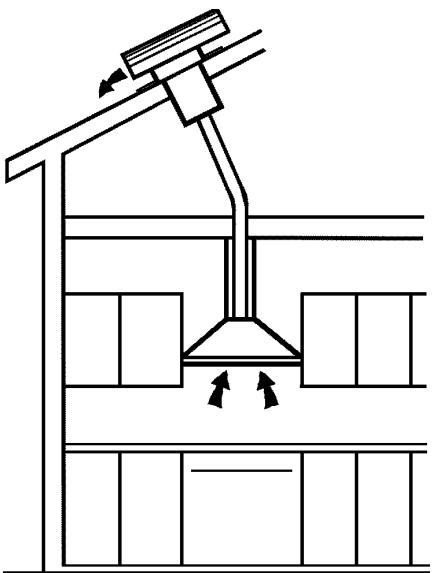

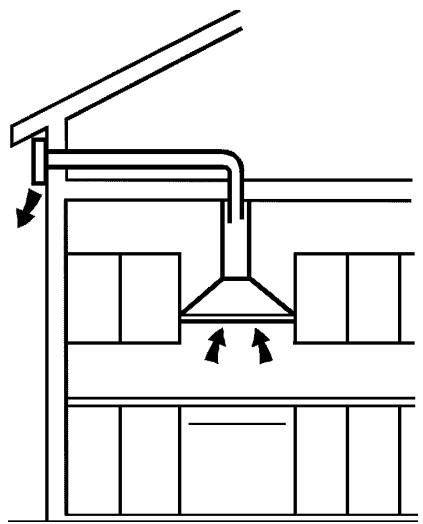

L'appareil peut être installé :

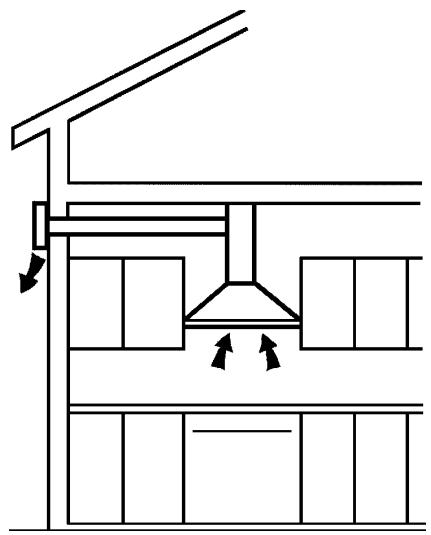

Sur un mur extérieur (exemple Fig. 1 et 2). Sur le toit (exemple Fig. 3).
En fonction de vos exigences, choisissez la solution la plus appropriée et suivez les consignes correspondantes indiquées ci-dessous.
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre « Réserves ».
Conditions d'application :
Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves :
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :
- si les dépréciations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manœuvre, négligence,
installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Électricité, de l'Eau, du Gaz, etc.
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série.
- si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
- si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
- si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
GARANTIE EUROPÉENNE ARTHUR MARTIN / Electrolux
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre appareil jusqu'à votre nouvelle résidence, aux conditions suivantes :
La date de départ de la garantie est la date d'achat du produit. La durée de la garantie ainsi que son étendue (pièces et/ou main d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé. Le bénéficiaire de la garantie est le propriétaire de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne. ■ Votre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Échange. L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).
L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :
France
034462222 BP 50142 - 60307 Senlis cédex
Allemagne
+49(0)9113232600
Italie
+39 0434 1678 47053 (uniquement à partir de l'Italie)
Royaume-Uni
+44 0870 5950 950 (uniquement à partir du Royaume-Uni)
Suède
+46 (0)20 787 750
SERVICE APRÈS VENTE
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si, malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
CARACTÉRISTIQUES TECHNIQUES
Dimensions
Haut. : 280 mm
Tension secteur
Larg.: 445 mm
Prof.: 430 mm
Classe de sécurité électrique
230 - 240 V
Puissance moteur
1
380 W
Cet appareil est conforme aux Directives Communautaires suivantes :
73/23 CEE 19/02/73 (Basse Tension) et modifications successives, 89/336 CEE 03/05/89 (Compatibilité Électromagnétique) et modifications successives.
L'appareil est fourni avec un câble d'alimentation sans fiche, de 4 mètres de longueur. Faites appel à une personne qualifiée si le câble d'alimentation devait être changé.
Branchement électrique direct
Le branchement électrique ne doit être effectué que par un technicien qualifié et selon les réglementations et normes en vigueur.
Le câble d'alimentation doit être relié directement au courant électrique (l'appareil fonctionnera donc toujours à la vitesse maximum) en installant le câble électrique de votre appareil directement à la prise de courant reliée à un interrupteur Marche/Arrêt normal.

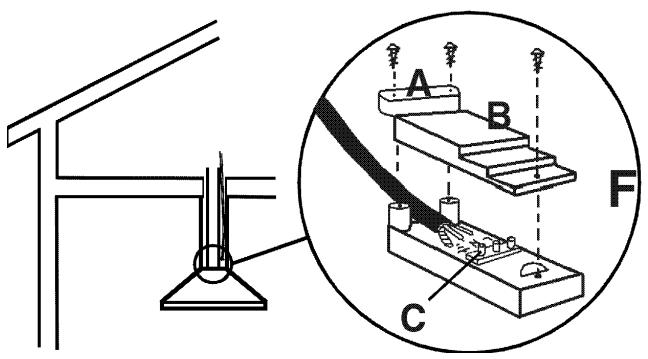

Branchement électrique à une hotte (Fig. 4) :
Faites la connexion électrique entre la hotte et le moteur extérieur en utilisant le bornier de raccordement approprié F (placé sur la hotte). Enlevez l'objet A et le couvercle B du boîtier de raccordement. Fixez le câble de raccordement du moteur au bornier de raccordement C. Remontez l'objet A et le couvercle B du boîtier de raccordement.
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.
Calibre des fusibles en ligne (un par phase) : 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF C 15.100 et aux prescriptions de l'E.D.F. ; cette prise de courant doit impérativement être accessible.
Fig. 4
Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.
Le cordon secteur est à 3 conducteurs. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.
INSTALLATION
Toute installation doit être conforme aux réglementations locales concernant
l'évacuation d'air vicié.
L'appareil peut être installé :
Sur un mur extérieur Sur le toit
Voir chapitre « Utilisation de votre hotte »

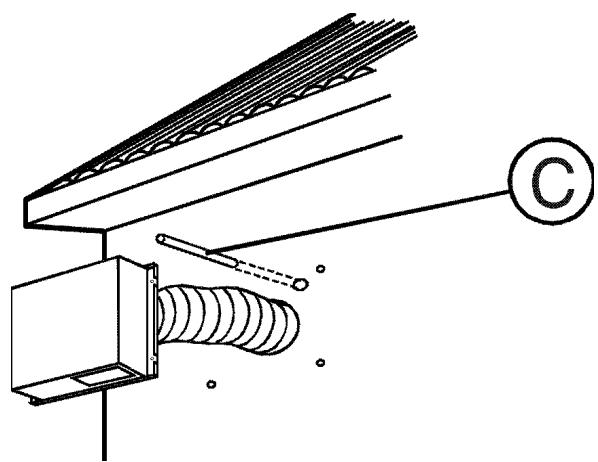

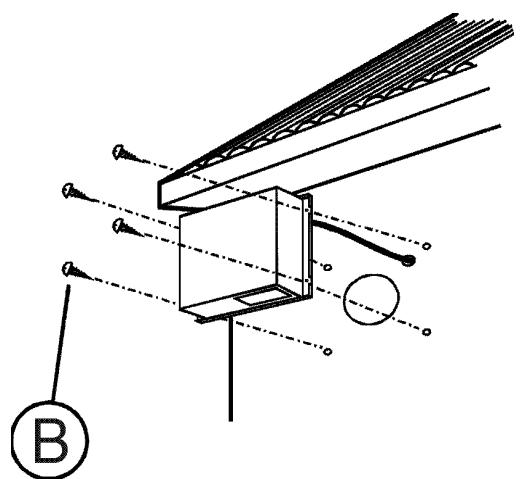

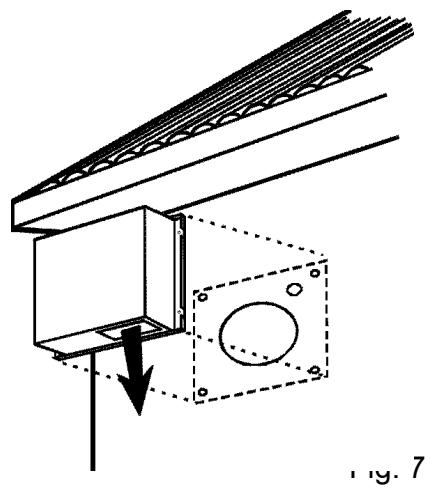

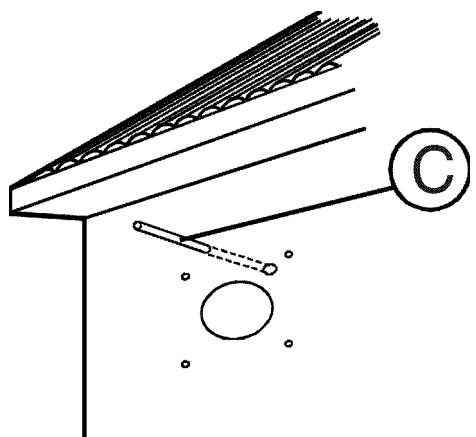

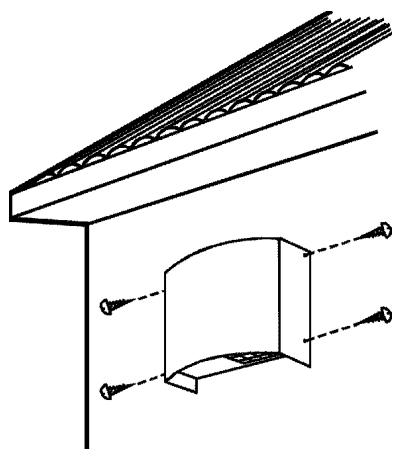

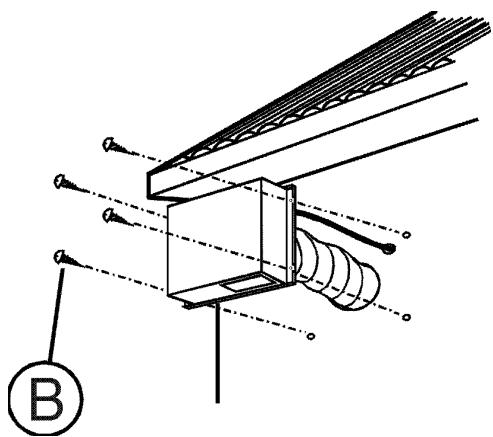

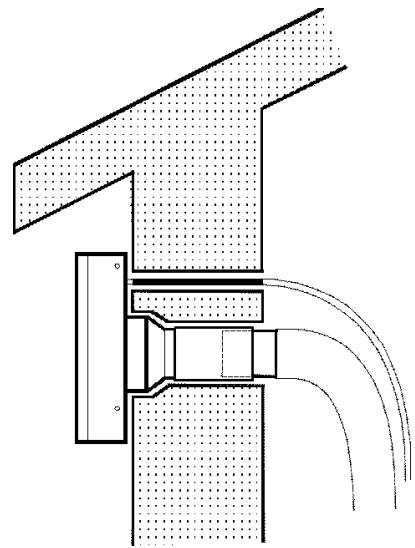

Installation sur un mur extérieur :
Il est possible d'utiliser un tuyau d'évacuation d'air ayant 150 mm de diamètre ou 200 mm (en option) ; choisissez celui qui est le mieux approprié à vos exigences et suivez les instructions figurant ci-dessous.
Installation avec tuyau d'évacuation d'air de 150 mm :

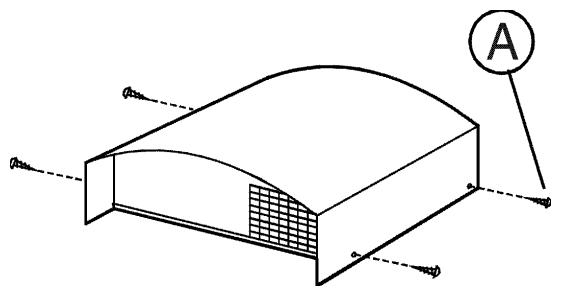

Retirez l'enveloppe métallique de revêtement en dévissant les 4 vis (A) - Fig. 5. Fixez la bride de raccord (fournie avec l'appareil) sur l'appareil - Fig. 6. - Positionnez le gabarit de perçage sur le mur extérieur à l'emplacement prévu du moteur. La sortie d'air doit se trouver face au sol - Fig. 7. - Repérez les trous à percer (l'ouverture de 200 mm de diamètre ne vous sert que d'indication pour le bord du flasque et de la bride de raccord). Percez les trous. - Placez le tuyau en plastique (C) fourni avec l'appareil dans l'orifice préalablement percé dans le mur - Fig. 8 et introduisez-le. Faites glisser par ce tuyau le câble d'alimentation de manière à protéger le câble lors de son passage dans le mur. Fixez l'appareil au mur extérieur à l'aide des 4 vis (B) et des chevilles fournies avec l'appareil - Fig. 9. - Remontez l'enveloppe métallique de revêtement sur l'appareil en réutilisant les 4 vis (A) - Fig. 10. - À partir de l'intérieur de l'habitation, introduisez dans l'orifice préalablement percé dans le mur le plus grand tuyau rond et fixez-le sur la bride de raccord. Puis fixez le second tuyau rond de façon à ce qu'il dépasse du mur de 4-5 cm environ - Fig. 11. - À l'extrémité de ce tuyau rond, fixez alors un tuyau coudé (en option) qui sera alors relié directement à la hotte.

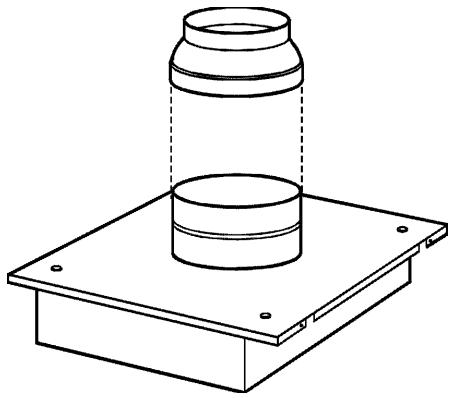

Installation avec un tuyau d'évacuation d'air de 200 mm :
Retirez l'enveloppe métallique de revêtement en dévissant les 4 vis (A) - Fig. 5 ; - Positionnez le gabarit de perçage sur le mur extérieur à l'emplacement prévu du moteur. La sortie d'air doit se trouver positionnée face au sol - Fig. 7. - Repérez les trous à percer (l'ouverture de 150 mm de diamètre ne vous est pas nécessaire). Percez les trous. - Positionnez le tuyau coudé (non fourni) sur l'appareil et fixez-le à l'aide d'une bande adhésive (en option). Faites-le glisser jusqu'à l'intérieur de l'habitation - Fig. 12. - Placez le tuyau en plastique (C) fourni avec l'appareil dans l'orifice préalablement percé dans le mur - Fig. 8. Introduisez-le et faites glisser par ce tuyau le câble d'alimentation de manière à protéger le câble lors de son passage dans le mur. Fixez l'appareil au mur extérieur à l'aide des 4 vis (B) et des chevilles fournies avec l'appareil - Fig. 9. - Remontez l'enveloppe métallique de revêtement sur l'appareil en réutilisant les 4 vis (A) - Fig. 10. Reliez le tuyau coudé d'évacuation à la hotte.

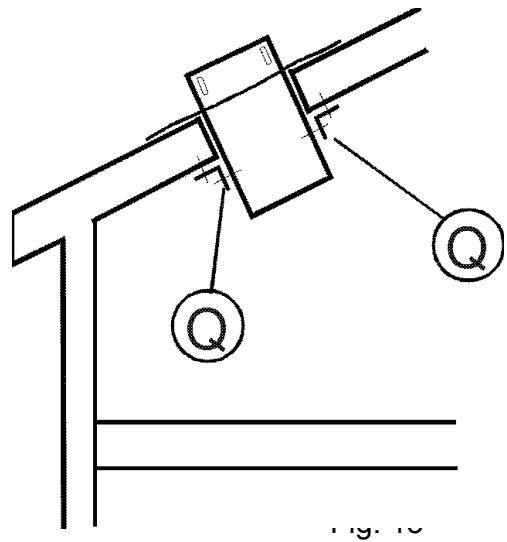

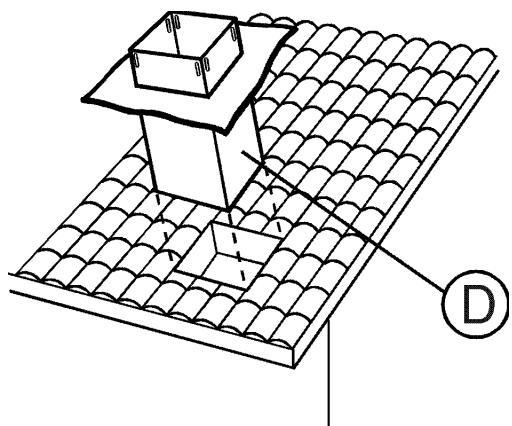

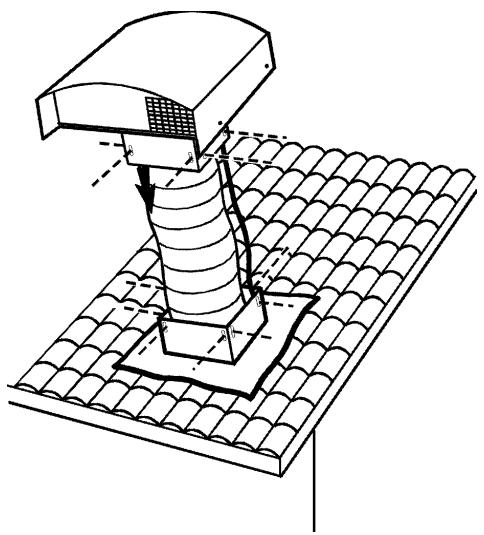

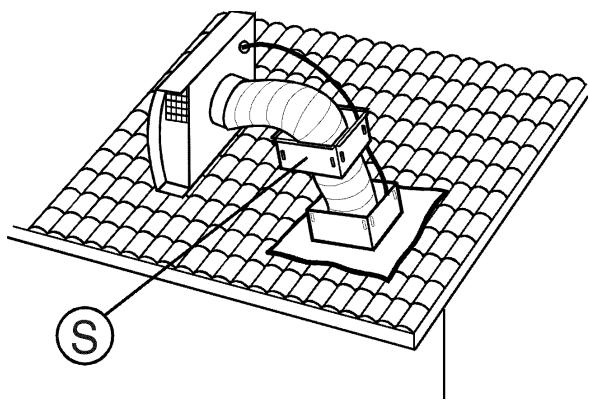

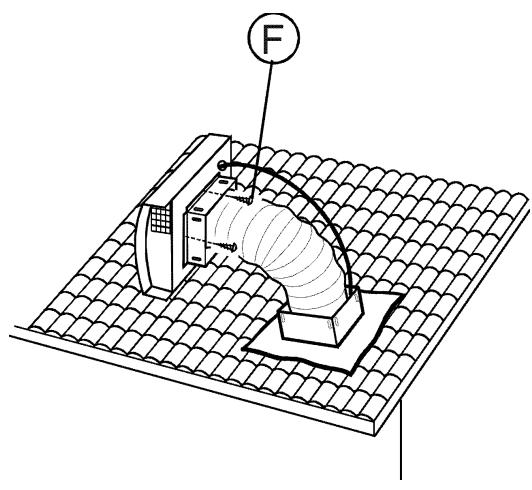

Installation sur le toit :
Effectuez sur le toit une ouverture aux dimensions suivantes : 22 x 22 cm. - Positionnez la cheminée (D) à partir de l'extérieur dans l'ouverture réalisée - Fig. 14. De l'intérieur, fixez solidement les 2 équères (Q) - Fig. 15 après avoir repéré sur la partie
interne du toit et sur la cheminée les trous à réaliser.
- Positionnez le tuyau coudé (non fourni) sur l'appareil et fixez-le à l'aide d'une bande adhésive (en option). Faites passer ce tuyau à travers le support (S) et faites glisser le tuyau par la cheminée jusqu'à l'intérieur de l'habitation - Fig. 16.
- Procédez de la même façon pour le câble d'alimentation (passage par le support et la cheminée jusqu'à l'intérieur de l'habitation). Fixez le support (S) à l'appareil à l'aide des 4 vis fournies - Fig. 17. Fixez l'appareil à la cheminée en utilisant les 8 vis fournies et en prenant soin de positionner la sortie d'air de l'appareil sur le point le plus bas de la toiture - Fig. 18. Reliez le tuyau coudé d'évacuation à la hotte.
Les meilleurs résultats s'obtiennent avec des tuyaux courts et directs et ayant un diamètre de 200 mm.
Le tuyau d'évacuation peut être aussi d'un diamètre de 150 mm en utilisant la bride de raccord fournie avec l'appareil.
Il doit être en matière auto-extinguible.
Sa longueur totale ne doit pas excéder :
3 mètres, avec un coude, ■ 2 mètres, avec deux coudes.
Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.
Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).
Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.
Ne raccordez jamais l'appareil à des conduits d'évacuation de fumées utilisés par des appareils fonctionnant avec une source d'énergie autre que l'électricité.
fig. 8
Fig. 9
fig. 10
Fig. 11
fig. 12
Fig. 13
fig. 14
fig. 16
Fig. 17
fig. 18
ELECTROLUX HOME PRODUCTS FRANCE SAS 43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX
Tél. : 03 44 62 22 22
S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)
ARTHUR MARTIN ELECTROLUX
Pour tenir nos engagements, nous écoutons les consommateurs.
Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
AVANT L'ACHAT
Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.
APRÈS L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.
À BIENTÔT !
SERVICE CONSEIL CONSOMMATEURS
ARTHUR MARTIN ELECTROLUX
BP 50142 - 60307 SENLIS CEDEX
Tél. : 03 44 62 22 22 - Fax : 03 44 62 21 54
E-MAIL : ame-scc.fau@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h00.
Pour toute question technique :
ASSISTANCE CONSOMMATEURS
BP 20139 - 60307 SENLIS CEDEX
Tél. : 03 44 62 27 73
E-mail : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
04306745
