MODE D'EMPLOI AFA32500X ARTHUR MARTIN

Notice d'utilisation

ARTHUR MARTIN AFA32500X - 1

  • Nous avons pensé à vous lors de la conception de ce produit.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord suivre impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transporte-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Avertissements importants 4

Description de l'appareil 6

Utilisation de votre hotte 7

Entretien et nettoyage 8

En cas d'anomalie de fonctionnement 10

Garantie 11

Service après-vente 11

Caractéristiques techniques 12

Branchement électrique 13

Installation 14

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

ARTHUR MARTIN AFA32500X - Sommaire - 1

Instructions de sécurité

ARTHUR MARTIN AFA32500X - Sommaire - 2

Description d'opérations étape par étape

ARTHUR MARTIN AFA32500X - Sommaire - 3

Conseils et recommandations

ARTHUR MARTIN AFA32500X - Sommaire - 4

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

  • Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
  • À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
  • Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
  • Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
  • Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.
  • Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
  • Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de déterminer les filtres et provoquer un incendie.
  • Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
  • Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
  • Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le contrôle de l'appareil.
  • Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention. - L'installation de votre appareil doit être réalisée par un technicien qualifié. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques). - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle). - Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles. - Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. - Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

  • Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être apporté et remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

  • En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Signalez toutes les vérifications. Une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

ARTHUR MARTIN AFA32500X - Installation - 1

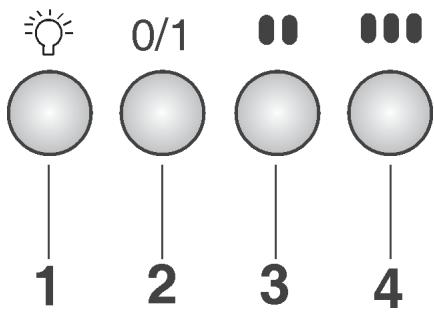

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Touche de marche / arrêt

En appuyant sur cette touche, le moteur s'active à la vitesse minimum.

En appuyant une seconde fois sur cette touche, le moteur s'arrête.

3. Touche vitesse intermédiaire

  1. Touche vitesse maxi

Utilisation en version recyclage

Votre appareil est livré en version à recyclage (filtre à charbon actif monté).

L'air est filtré au moyen d'un filtre à charbon actif, puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau. Notre livrée en version Recyclage, vous devez préalablement retirer le filtre à charbon actif.

ARTHUR MARTIN AFA32500X - Utilisation en version évacuation - 1

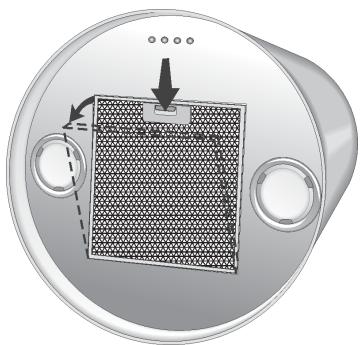

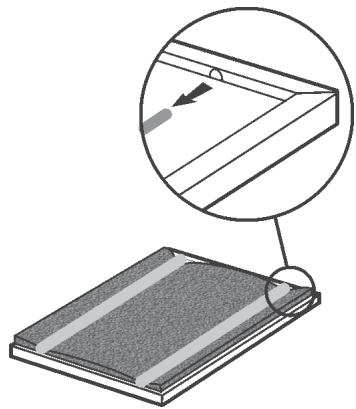

Pour retirer le filtre à charbon actif:

  1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
  2. Tournez l'arrêt vers l'extérieur de la hotte et tirez le filtre métallique vers le bas (fig. 1).
  3. Enlevez les deux blocages filtres et retirez le filtre à charbon (fig. 2).
  4. Remettez en place le filtre métallique.

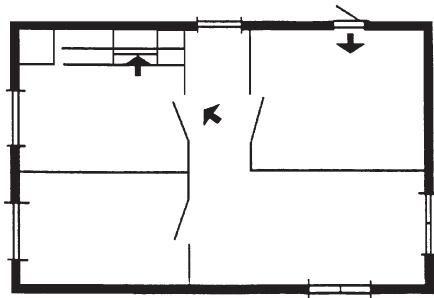

Conseils d'utilisation

  • Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible. Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.
  • Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu. Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 3).

fig.1

fig.2

fig.3

Entretien et nettoyage

ARTHUR MARTIN AFA32500X - Entretien et nettoyage - 1

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

ARTHUR MARTIN AFA32500X - Entretien et nettoyage - 2

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Le filtre à graisse métallique

Il doit être nettoyé une fois par mois minimum.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.

ARTHUR MARTIN AFA32500X - Le filtre à graisse métallique - 1

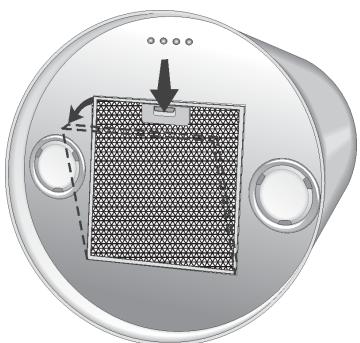

Pour retarder le filtrage à graissé métallique

  1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
  2. Tournez l'arrêt vers l'extérieur de la hotte et tirez le filtre métallique vers le bas (fig. 4).
  3. Après le nettoyage, remettez en place le filtre métallique.

Le filtre charbon actif

Remplacez-le régulièrement dès que vous constatez une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

ARTHUR MARTIN AFA32500X - Le filtre charbon actif - 1

Pour retirer le filtre à charbon actif:

  1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
  2. Tournez l'arrêt vers l'extérieur de la hotte et tirez le filtre métallique vers le bas (fig. 4).
  3. Enlevez les deux blocages filtres et retirez le filtre à charbon (fig. 5).
  4. Remplacez le filtre usagé par un filtre neuf.
  5. Remettez en place le filtre métallique.

fig.4

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple).

N'employez jamais de produits abrasifs (ni épponge avec une face abrasive) ou caustiques.

ARTHUR MARTIN AFA32500X - La carrosserie - 1

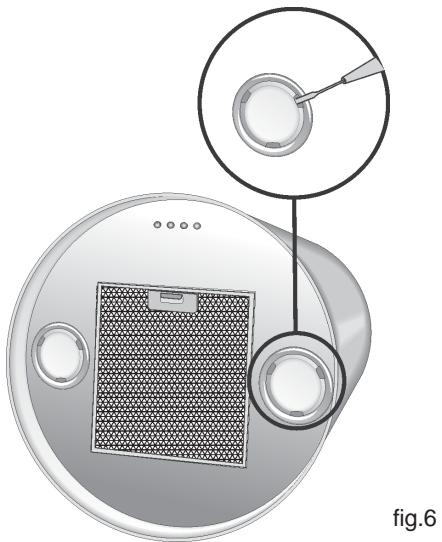

Pour remplaçer les ampoules d'éclairage

  1. Débranchez l'appareil.
  2. Ouvrez le cache en faisant levier grâce aux fentes prévues à cet effet (fig. 6).
  3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max).

ARTHUR MARTIN AFA32500X - Pour remplaçer les ampoules d'éclairage - 1

En cas d'anomalie de fonctionnement

SYMPTOMESSOLUTIONS
La hotte ne fonctionne pas ...Vérifiez que : • il n'y a pas de coupure de courant. • les touches 2, 3 ou 4 ont étéeffectivement appuyées.
La hotte a un rendementinsuffisant ...Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurdégagée. • la cuisine est suffisamment aérée pourpermétre une prise d'air. • le filtré à charbon actifs n'est pas usageé(hotte en version recyclage). • le tuyau et la sortie de la hotte ne sont pasobstrués (hotte en version évacuation).
La hotte s'est arrêtée au coursdu fonctionnement ...Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'estpas enclenché.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Service apres-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange Certifiées Constructeur.

ARTHUR MARTIN AFA32500X - Service apres-vente - 1

ARTHUR MARTIN AFA32500X - Service apres-vente - 2

Plaque signalétique

En appelant un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

DimensionsHaut.: 912-1200 mm Diam.: 392 mm
Tension secteur230 - 240 V
Classe de sécurité électrique2
Puisance moteur1 x 155 W
Eclairage2 x 20 W (halogène)

ARTHUR MARTIN AFA32500X - Plaque signalétique - 1

Cet appareil est conforme aux Directives

Communautaires suivantes :

Électromagnétique) et modifications

successives.

Branchement electrique

Cet appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils électriques branchés.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

NE PAS raccorder l'appareil à la TERRE

Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le cable d'alimentation de l'appareil ne devra être relié à la terre.

ARTHUR MARTIN AFA32500X - NE PAS raccorder l'appareil à la TERRE - 1

Notre responsabilité ne saurait être engagée pour tout incident ou accident, quel que par un raccordement électrique non conforme.

Installation

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

ARTHUR MARTIN AFA32500X - Installation - 1

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 7) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

fig.7

Cet appareil est lourd. Faites attention lors de sa manipulation et de son installation. Nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque l'installation sera terminée, que l'appareil est correctement et solidement fixé.

Pour l'assemblage, il est essentiel que :

  • vous ayez prévu l'alimentation électrique à l'intérieur de la cheminée téléscopique.
  • si vous appareil doit être installé en version évacuation, vous ayez prévu l'orifice d'évacuation de l'air.

ARTHUR MARTIN AFA32500X - Installation - 2

Avant d'installer la hotte

Démontez le cadre métallique en desserrant les 4 vis de fixation (Fig. 8).

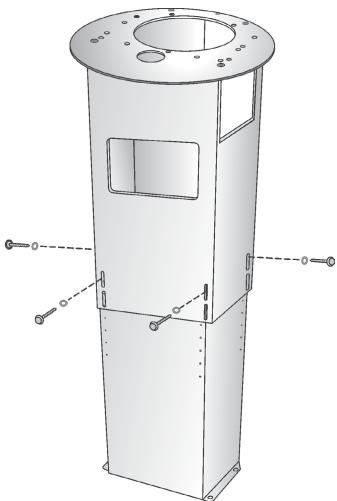

Séparez la partie supérieure de la structure téléscopique de la partie inférieure, en desserrant les 4 vis de fixation et les 4 rondelles (Fig. 9).

À l'aide du gabarit de perçage, faites les trous pour la fixation au plafond, à la verticale de votre table de cuisson. Faites attention à toutes les indications pour le positionnement final de l'appareil. Un des axes du gabarit doit correspondre à l'axe correspondant aux commandes de la hotte.

Pour installer la hotte en version recyclage

L'air est filtré au moyen d'un filtre à charbon actif puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales.

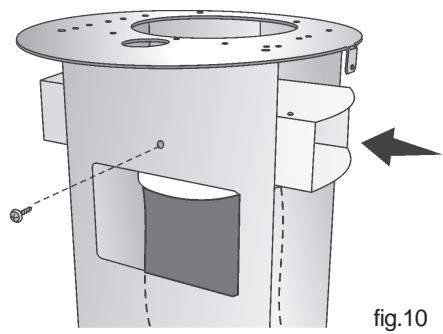

  1. Enfilez le déflecteur dans la structure téléscopique supérieure et fixez-le avec 1 vis (Fig. 10). Raccordez-y un tuyau couple de 125mm de diamètre et fixez-le avec une bande (tuyau et bande ne sont pas fournis avec l'appareil).

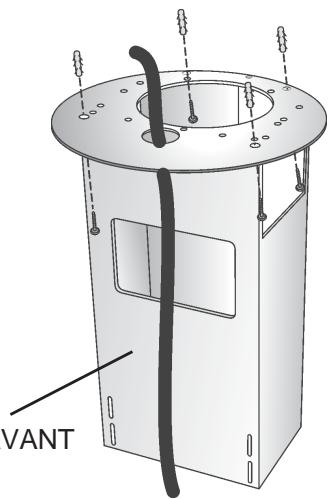

  2. Fixez au plafond la partie supérieure de la structure téléscopique à l'aide des 4 vis et chevilles fournies en équipement (Fig. 11). Faites attention car le positionnement de la structure détermine la position finale de la hotter. Pendant cette opération, faites passer l'alimentation électrique par le trou prévu à cet effet dans la structure (Fig. 11).

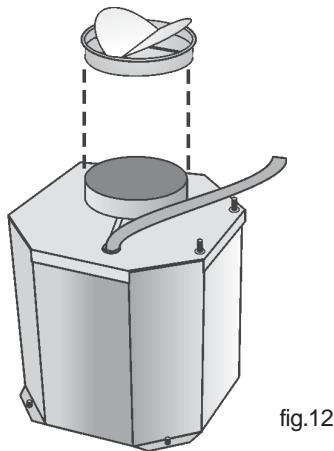

  3. Montez la bride sur la bouche de sortie d'air du moteur (Fig. 12).

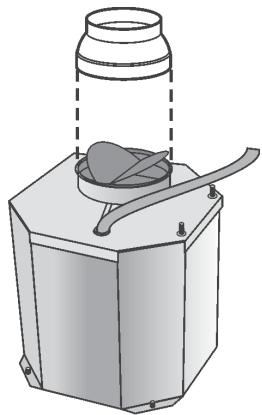

  4. Montez la réduction au-dessus de la bride (Fig. 13).

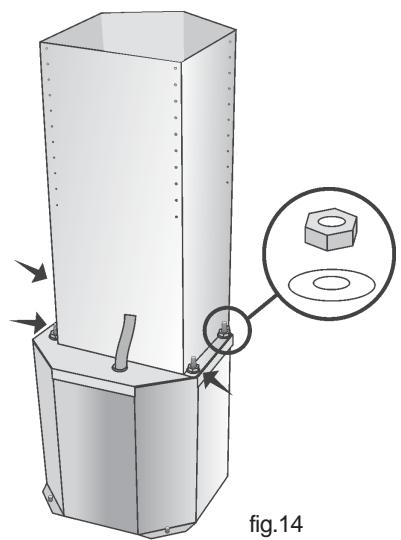

  5. Fixez le groupe moteur à la structure téléscopique inférieure, à l'aide des 4 écrous et 4 rondelles (Fig. 14). Le bloc ainsi obtenu doit être fixé à la structure téléscopique supérieure (Fig. 15) que vous avez fixée précédemment au plafond (avec les 4 vis et les 4 rondelles déposées précédemment).

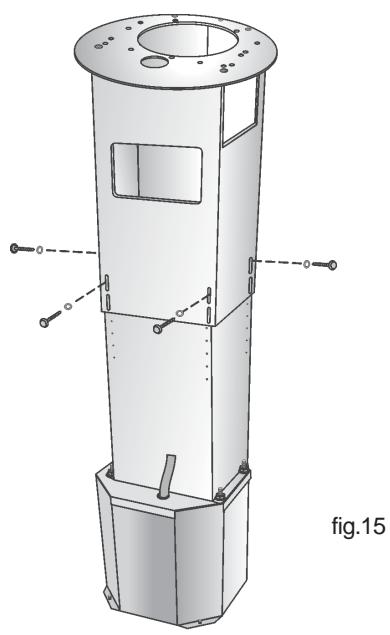

  6. Réglez la hauteur de la structure téléscopique à l'aide des quatre vis (Fig. 15) en sachant que la distance de la hotte, par rapport au plan de cuisson, doit être au minimum de 650 mm (Fig. 7).

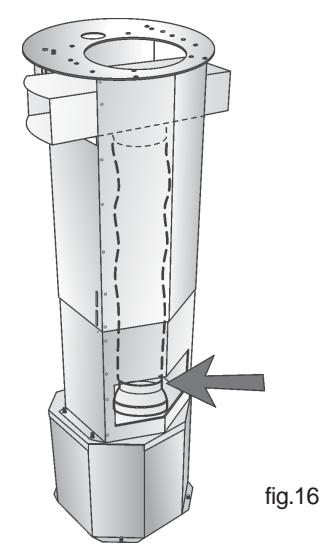

  7. Par les ouvertures de la structure téléscopique, fixez le tuyau d'évacuation d'air à la réduction à l'aide d'une bande (Fig. 16) ; tuyau et bande ne sont pas fournis avec l'appareil.
  8. Procedez au raccordement électrique (voir chapitre "BRANCHEMENT ELECTRIQUE").

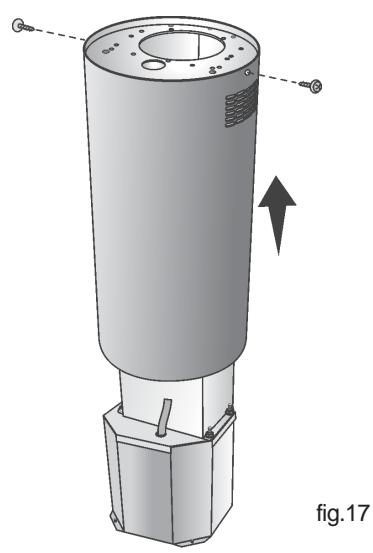

  9. Prenez le tuyau supérieur (celui avec les fentes) et enfilez-le sur la structure téléscopique en plaçant les fentes en haut; fixez-le à la structure avec 2 vis (Fig. 17).

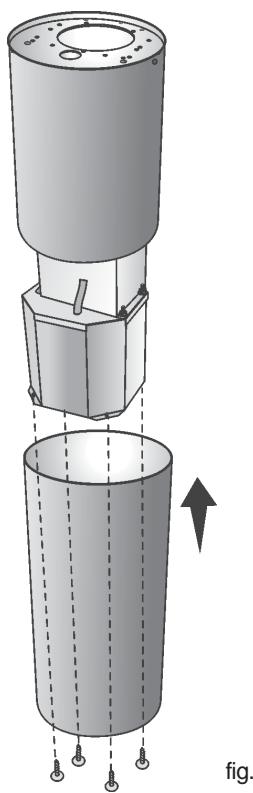

  10. Prenez le tuyau inférieur et enfilez-le de la même manière que l'autre; faites-le coulisser vers le haut, puis fixez-le avec 4 vis (Fig. 18).

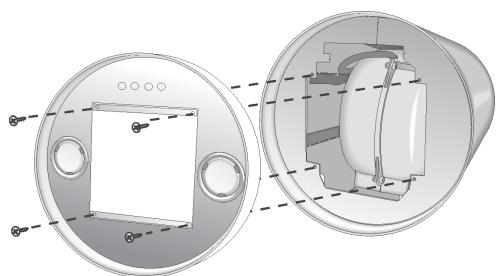

  11. Remontez le cadre métallique, retiré au début de l'installation (Fig. 8).

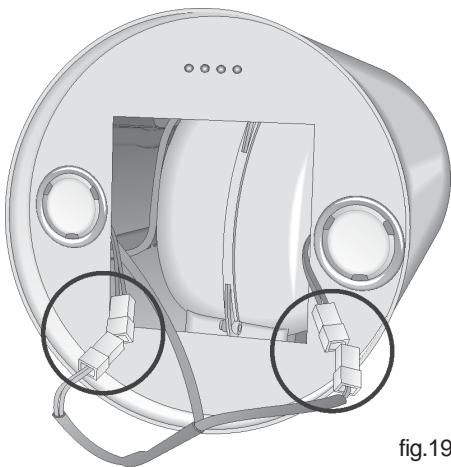

  12. Connectez les ampoules halogènes (Fig. 19).
  13. À ce stade, l'installation est terminée ; vous pouvez remonter le filtre à graisse.

Pour installer la hotte en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire de retirer le filtre à charbon actif pour pouvoir l'utiliser en version évacuation.

  1. Fixez la partie supérieure de la structure téléscopique au plafond à l'aide des 4 vis et chevilles fournies avec l'appareil (Fig. 11) ; faites attention car le positionnement de la structure détermine la position finale de la hotte. Pendant cette opération, faites passer le tuyau d'évacuation d'air à l'intérieur de la structure téléscopique et l'alimentation électrique par le trou prévu à cet effet dans la structure (Fig. 11).
  2. Montez la bride sur la bouche de sortie d'air du moteur (Fig. 12).
  3. Fixez le groupe moteur à la structure téléscopique inférieure, à l'aide des 4 écrous et 4 rondelles (Fig. 14). Le bloc ainsi obtenu doit être fixé à la structure téléscopique supérieure (Fig. 15) que vous avez fixée précédemment au plafond (avec les 4 vis et les 4 rondelles déposées précédemment).
  4. Réglez la hauteur de la structure téléscopique à l'aide des quatre vis (Fig. 15) en sachant que la distance de la hotte, par rapport au plan de cuisson, doit être au minimum de 650 mm (Fig. 7).

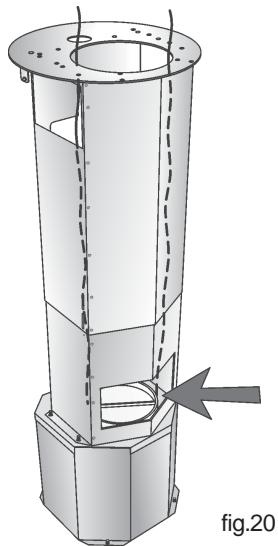

  5. Par les ouvertures de la structure téléscopique, fixez le tuyau d'évacuation d'air à la bride à l'aide de la bande (Fig. 20) ; tuyau et bande ne sont pas fournis avec l'appareil.
  6. Procedez au raccordement électrique (voir chapitre "BRANCHEMENT ELECTRIQUE").

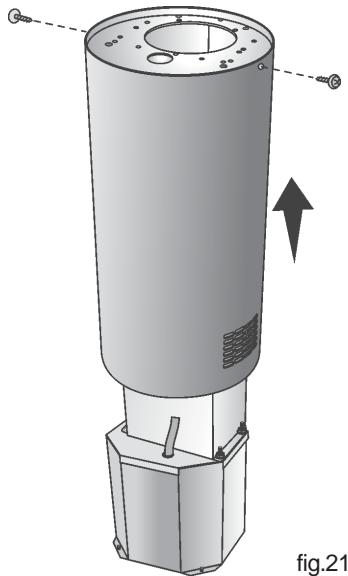

  7. Prenez le tuyau supérieur (celui avec les fentes) et enfilez-le sur la structure téléscopique en plaçant les fentes en bas; fixez-le à la structure avec 2 vis (Fig. 21).
  8. Prenez le tuyau inférieur et enfilez-le de la même manière que l'autre; faites-le coulisser vers le haut, puis fixez-le avec 4 vis (Fig. 18).
  9. Remontez le cadre métallique, retirez au début de l'installation (Fig. 8).
  10. Connectez les ampoules halogènes (Fig. 19).
  11. À ce stade, l'installation est terminée; vous pouvez remonter les filtres à graisse.

Version d'évacuation

Les mélangers rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 150 mm pour la version évacuation.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

  • 3 mètres, avec un coude, 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil). Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

ARTHUR MARTIN AFA32500X - Version d'évacuation - 1

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des appareils fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

fig.8

fig.9

fig.10

fig.11

ARTHUR MARTIN AFA32500X - Version d'évacuation - 2

fig.13

ARTHUR MARTIN AFA32500X - Version d'évacuation - 3

ARTHUR MARTIN AFA32500X - Version d'évacuation - 4

ARTHUR MARTIN AFA32500X - Version d'évacuation - 5

ARTHUR MARTIN AFA32500X - Version d'évacuation - 6

fig.18

fig.19

fig.20

fig.21

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info conso

BP 50142-60307 Senlis Cedex

Tél.: 08 90 71 03 44 (0,15 € TTC/mn)

Fax:0344622154

E-MAIL: info.conso@electrolux.fr

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN AFA32500X - Info conso - 1

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139-60307 Senlis Cedex

Tél.: 08 92 68 24 33 (0,34 € TTC/mn)

E-MAIL: ehp.consommateurs@electrolux.fr

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN AFA32500X - Info conso - 2

ARTHUR MARTIN AFA32500X - Info conso - 3

ARTHUR MARTIN AFA32500X - Info conso - 4

ARTHUR MARTIN AFA32500X - Info conso - 5

ARTHUR MARTIN AFA32500X - Info conso - 6

ARTHUR MARTIN AFA32500X - Info conso - 7

ARTHUR MARTIN AFA32500X - Info conso - 8

ARTHUR MARTIN AFA32500X - Info conso - 9

ARTHUR MARTIN AFA32500X - Info conso - 10

ARTHUR MARTIN AFA32500X - Info conso - 11

ARTHUR MARTIN AFA32500X - Info conso - 12

ARTHUR MARTIN AFA32500X - Info conso - 13

www.electrolux.com

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : ARTHUR MARTIN

Modèle : AFA32500X

Catégorie : Climatiseur
