AVR-X250BT RÉCEPTEUR AUDIO-VIDÉO Manuel de l’Utilisateur

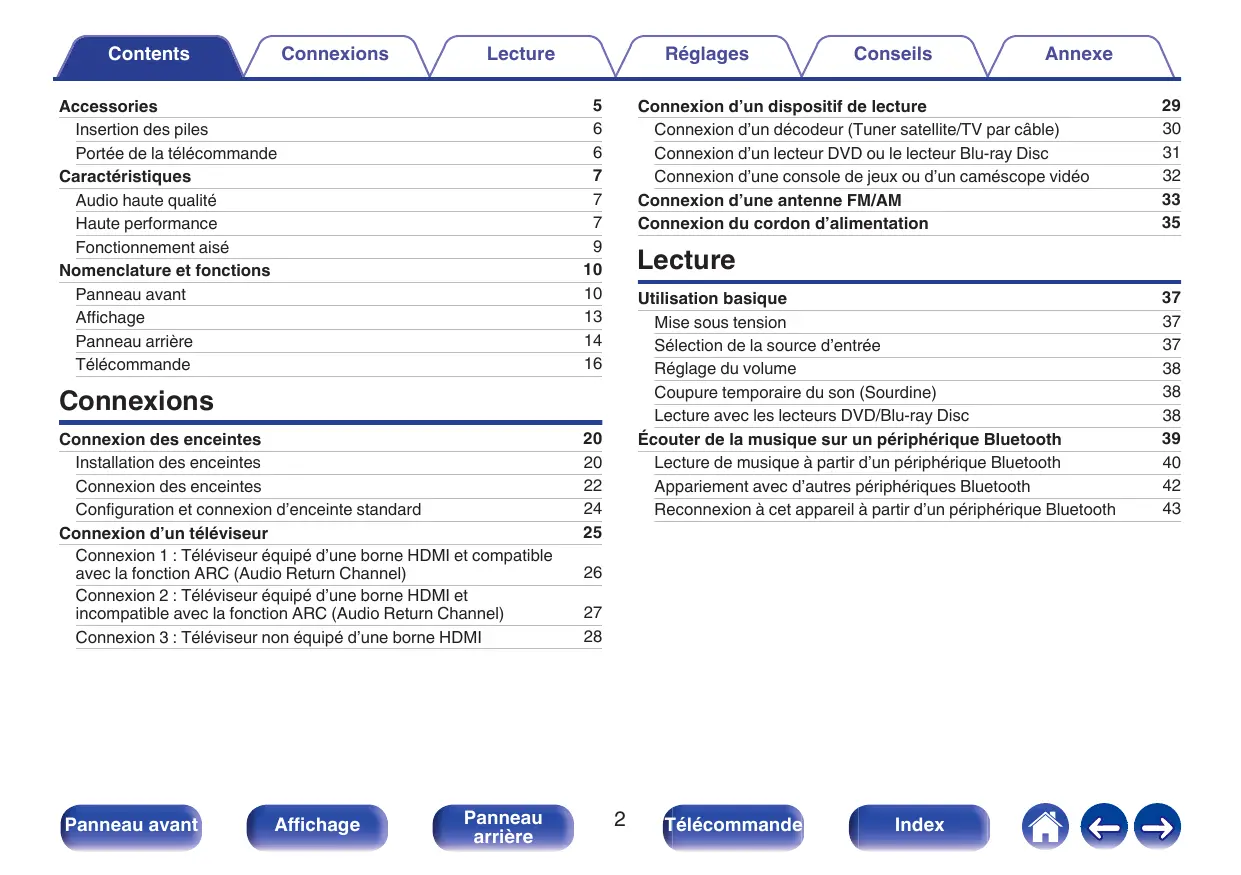

Accessories Insertion des piles Portée de la télécommande Caractéristiques Audio haute qualité Haute performance Fonctionnement aisé Nomenclature et fonctions Panneau avant Affichage Panneau arrière Télécommande

Connexion d’un dispositif de lecture Connexion d’un décodeur (Tuner satellite/TV par câble) Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Connexion d’une console de jeux ou d’un caméscope vidéo Connexion d’une antenne FM/AM Connexion du cordon d’alimentation

Lecture Utilisation basique Mise sous tension Sélection de la source d’entrée Réglage du volume Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc Écouter de la musique sur un périphérique Bluetooth Lecture de musique à partir d’un périphérique Bluetooth Appariement avec d’autres périphériques Bluetooth Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Connexions Connexion des enceintes Installation des enceintes Connexion des enceintes Configuration et connexion d’enceinte standard Connexion d’un téléviseur Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Connexion 3 : Téléviseur non équipé d’une borne HDMI Conseils

20 20 22 24 25 26 27 28

Écoute de diffusion FM/AM Écoute de diffusion FM/AM Recherche RDS Recherche PTY Recherche TP Texte Radio Réglage des stations et préréglage automatique des stations (Préréglage auto) Préréglage de la station radio actuelle (Mém.Préréglages) Écoute des stations préréglées Saut des stations radio préréglées (Passer prérégl.) Annulation du saut préréglé Fonctions pratiques Lecture répétée (Répéter) Lecture aléatoire (Aléatoire) Réglage de la tonalité (Tonalité) Optimiser le volume d’écoute de nuit (Mode Nuit) Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Sélection d’un mode d’écoute Sélection d’un mode d’écoute Fonction de contrôle HDMI Procédure de réglage Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal)

Fonction de minuterie sommeil Utilisation de la minuterie sommeil Fonction de sélection rapide plus Solliciter le paramétrage Modification des réglages

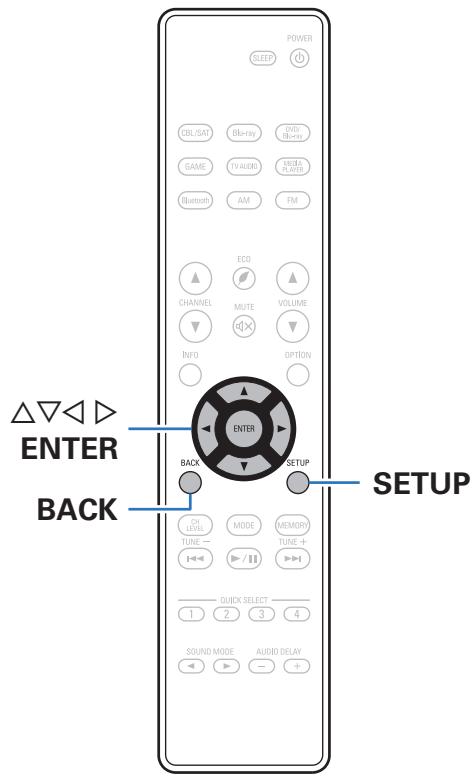

Plan du menu de l’interface graphique Fonctionnement du menu Audio Paramètres surr. Restorer Délai audio Volume Vidéo Sort audio HDMI HDMI PassThrough SrcePassThrough HDMI Contrôle ARC Commut.TV Audio Désactiver cmde

Entrées Affect entrée Niv.source Sélect.entrées Enceintes Config.Enceintes Distances Niveaux Crossover Graves Général Langue ECO Bluetooth Afficheur façade Verrou config. Réinitialiser Vérifier les informations

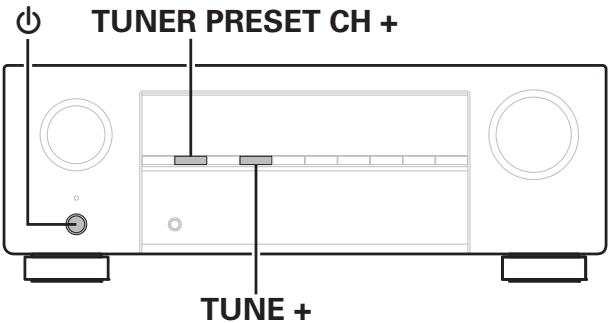

Conseils Dépistage des pannes Réinitialisation des réglages d’usine

Annexe À propos de HDMI Lecture d’un périphérique Bluetooth Fonction mémoire personnelle plus Fonction dernière mémoire Modes audio et canaux de sortie Modes audio et paramètres surround Types de signaux d’entrée et modes audio correspondants Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index

Nous vous remercions d’avoir acquis cet appareil Denon. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide

Instructions de sécurité

Précautions d’utilisation des piles

Remarque sur la radio

Antenne intérieure FM Antenne à boucle AM Télécommande (RC-1225)

Piles R03/AAA Panneau avant

Cordon d’alimentation

REMARQUE 0 Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

0 Ne pas mélanger piles neuves et anciennes. 0 Ne pas utiliser deux types de piles différents. 0 Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. 0 En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles.

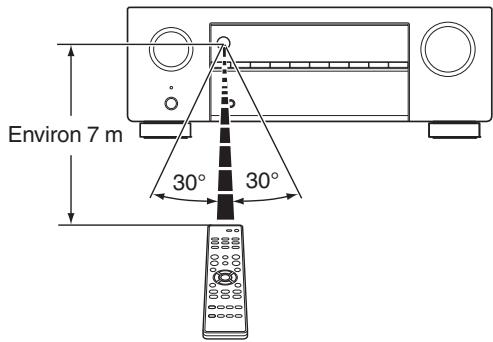

Portée de la télécommande .

Pointez la télécommande vers le capteur de télécommande de l’unité.

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles

Remettez le couvercle en place.

Caractéristiques Audio haute qualité

0 Amplificateur de puissance procurant une qualité identique pour

0 Entrée/sortie 4K 60Hz prise en charge

les 5 canaux grâce à une technologie à circuits discrets (90 W x 5 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’une TV compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition. Cet appareil prend également en charge les technologies HDR (haute gamme dynamique) et BT.2020 avec une large gamme de couleurs. 0 HDCP 2.2

Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP2.2.

0 Une connexion sans fil avec des périphériques Bluetooth peut

0 Les connexions HDMI permettent la connexion à divers appareils

AV numériques (5 entrées, 1 sortie)

être effectuée facilement (v p. 39)

Cet appareil est équipé de 5 entrées HDMI et de 1 sortie HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs de disques Blu-ray, des consoles de jeux et des caméscopes HD.

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc. 0 Conception à économie d’énergie

Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Fonctionnement aisé 0 “Assitant.Config.”, fournissant des instructions de configuration

faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran du téléviseur pour configurer les enceintes, etc.

0 Interface graphique simple d’emploi

Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité.

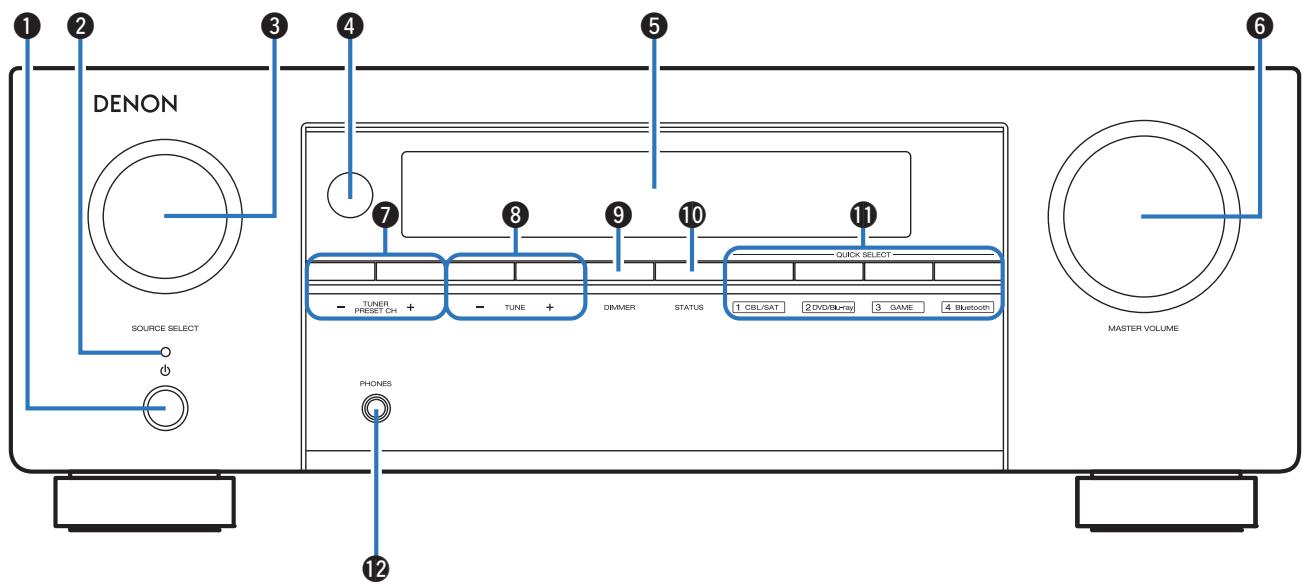

Nomenclature et fonctions Panneau avant q w

Pour plus de détails, voir la page suivante.

D Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 6)

E Affichage Cet écran affiche divers types d’informations. (v p. 13)

F Molette MASTER VOLUME Elle permet d’ajuster le niveau du volume. (v p. 38) G Touches de canal préréglé du tuner (TUNER PRESET CH +, –) Ceuxci sélectionnent des stations de radio préréglées. (v p. 50)

H Touches de syntonisation (TUNE +, –) Ceux-ci sélectionnent la diffusion FM ou la diffusion AM. (v p. 45)

A Touche d’alimentation (X) Pour mettre sous tension/hors tension (veille). (v p. 37)

I Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 90)

B Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation : 0 Vert : Mise sous tension 0 Arrêt : Veille normale 0 Rouge: 0 Lorsque “HDMI PassThrough” est réglé sur “Marche” (v p. 77) 0 Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 78) 0 Lorsque “Bluetooth veille” est réglé sur “Marche” (v p. 89)

J Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

C Molette SOURCE SELECT Elle permet de sélectionner la source d’entrée. (v p. 37)

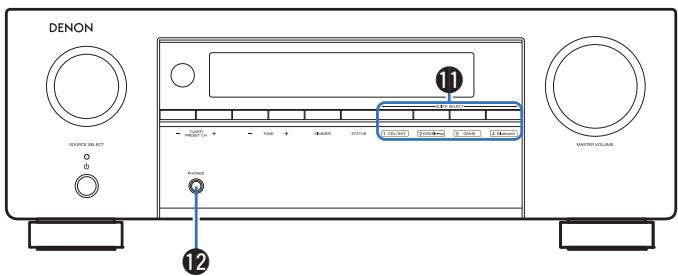

K Touches QUICK SELECT En appuyant une seule fois sur n’importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d’entrée, du niveau du volume et du mode audio. (v p. 65) L Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER. REMARQUE 0 Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

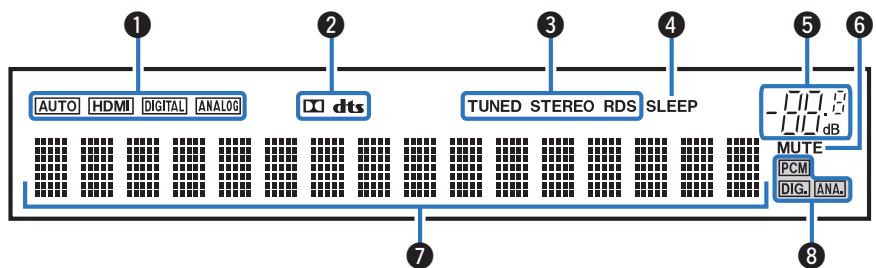

A Témoins de mode de signal d’entrée Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 82)

D Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 63)

B Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

E Témoin de volume F Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 38)

C Témoins de mode de réception du tuner Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS.

G Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici. H Témoins de signal d’entrée Le témoin respectif s’allumera en fonction du signal d’entrée. (v p. 82)

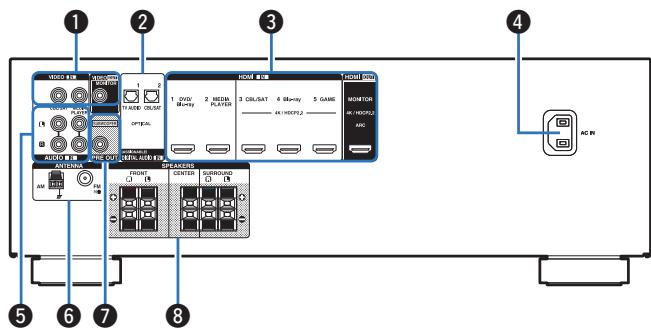

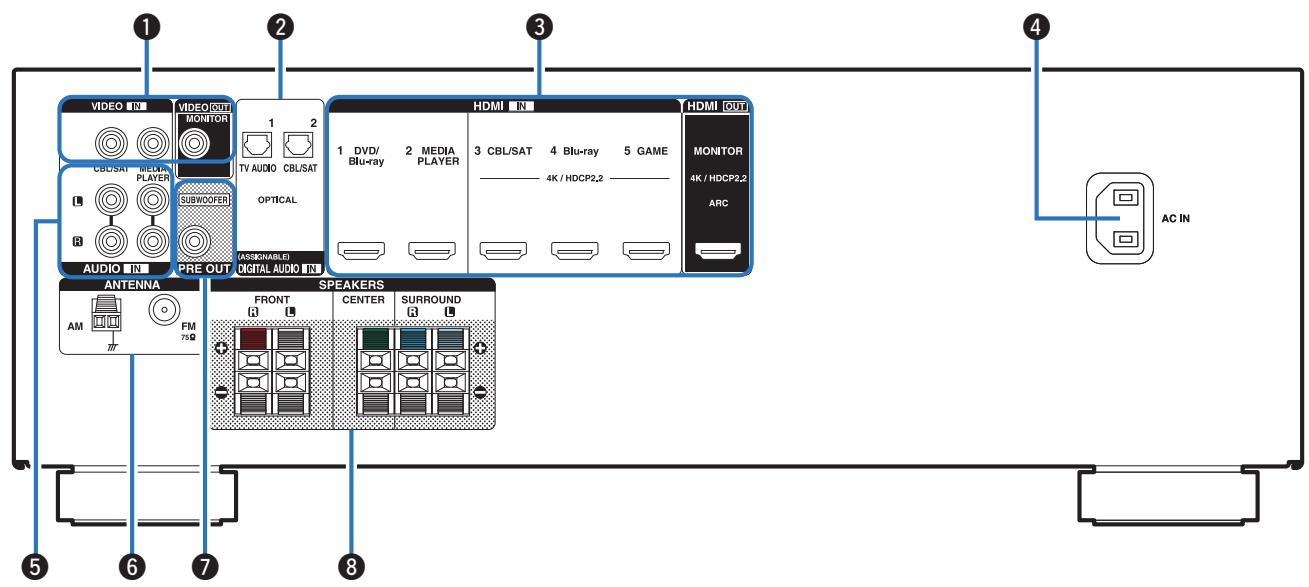

Pour plus de détails, voir la page suivante.

D Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 35) E Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique. (v p. 30) F Bornes d’antenne FM/AM (ANTENNA) Utilisées pour connecter des antennes FM et antennes à boucle AM. (v p. 33)

B Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique. 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 27) 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 28) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30)

C Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI. 0 “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 26) 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 27) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 31) 0 “Connexion d’une console de jeux ou d’un caméscope vidéo” (v p. 32)

A Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 28) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30)

G Bornes PRE OUT Pour connecter un subwoofer avec un amplificateur intégré. (v p. 23) H Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 22)

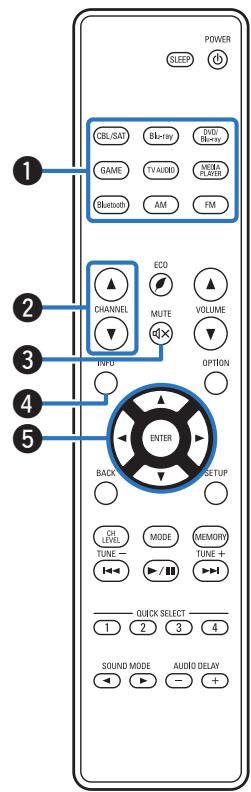

Télécommande A Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée. (v p. 37) B Touches de canal (CHANNEL df) Elles permettent de sélectionner les stations radio enregistrées dans les préréglages. (v p. 50) C Touche MUTE (:) Cette touche met en sourdine la sortie audio. (v p. 38)

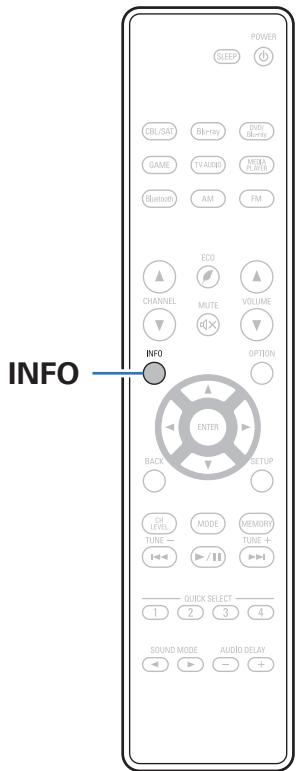

D Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 92) E Touches curseurs (uio p) Elles permettent de sélectionner des éléments.

F Touche BACK Elle permet de revenir à l’écran précédent.

G Touche de niveau de canal (CH LEVEL) Réglage du volume des enceintes. (v p. 62) H Touches du système Elles permettent d’effectuer des opérations associées à la lecture. Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (v p. 45) I Touches QUICK SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 65) J Touches SOUND MODE (0 1) Elles permettent de sélectionner le mode audio. (v p. 57) K Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 6) L Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 63)

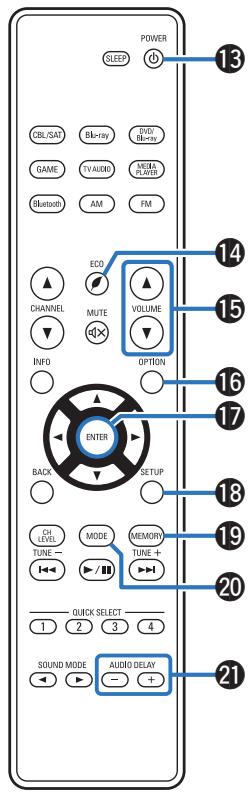

M Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation. (v p. 37) N Touche du mode ECO (G) Elle permet de passer en mode ECO. (v p. 87) O Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume. (v p. 38)

P Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur. Q Touche ENTER Elle permet de déterminer la sélection. R Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 70)

S Touche de mémoire prédéfinie (MEMORY) La station radio actuelle est préréglée. (v p. 50)

T Touche de sélection de mode de syntonisation (MODE) Ceci permet de commuter le mode de syntonisation. (v p. 45) U Touches AUDIO DELAY (+, –) Compense le décalage entre la vidéo et l’audio. (v p. 75)

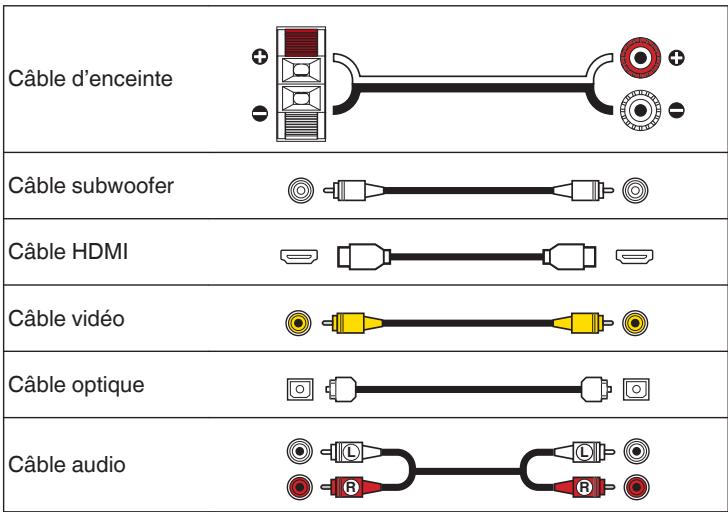

o Câbles utilisés pour les connexions

Connexion des enceintes

Connexion d’un téléviseur

Connexion d’un dispositif de lecture

Connexion du cordon d’alimentation

Connexion d’une antenne FM/AM Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

REMARQUE Câble subwoofer .

0 Ne pas brancher le cordon d’alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque “Assitant.Config.” est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” (page 7 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assitant.Config.” est en cours d'exécution, les bornes d’entrée/sortie ne sont pas conductrices.) 0 Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Connexion des enceintes Installez les enceintes et connectez-les à cet appareil. (“Installation des enceintes” (v p. 20), “Connexion des enceintes” (v p. 22))

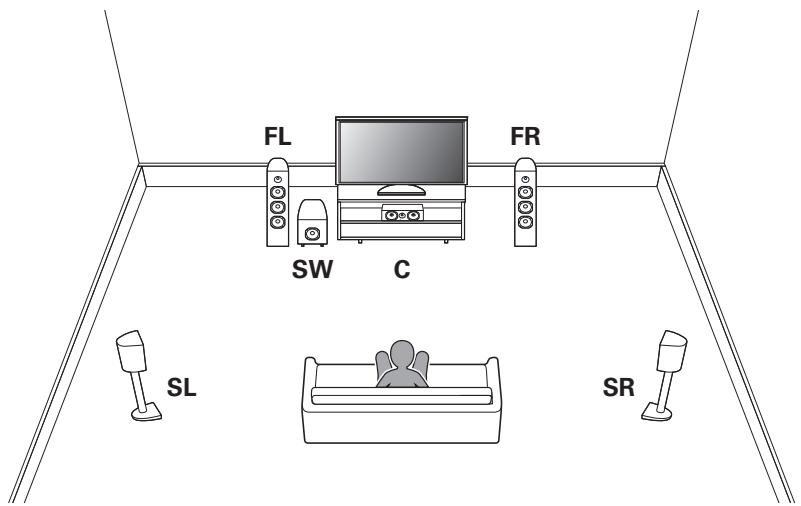

Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

FL/FR : (Enceinte avant gauche/droite) :

C (Enceinte centrale) :

Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique. Placez l’enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur. Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant.

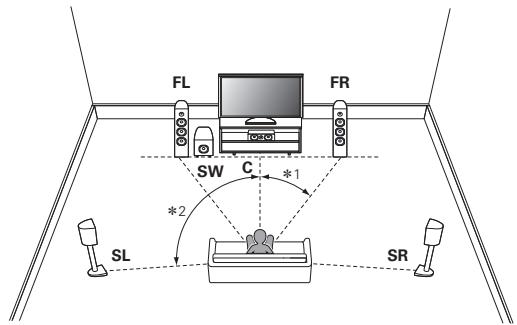

o Lorsque des enceintes 5.1 canaux sont installées

0 L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

FL FR Enceinte surround

o Connexion des câbles d’enceinte

Connexion des enceintes

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Dans cette section, nous connectons les enceintes de la pièce à cet appareil. Cette section décrit comment les connecter en partant d’exemples classiques.

0 Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer. 0 Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (“Circuit de protection” (v p. 118)) 0 Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assitant.Config.” (page 7 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assitant.Config.” est en cours d’exécution). 0 Utilisez des enceintes avec une impédance de 6 à 16 Ω/ohms.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Appuyez sur le levier de la borne d’enceinte.

En maintenant le levier de la borne d’enceinte enfoncé, insérez entièrement le fil central du câble d’enceinte dans la borne d’enceinte.

Retirez votre doigt du levier de la borne d’enceinte.

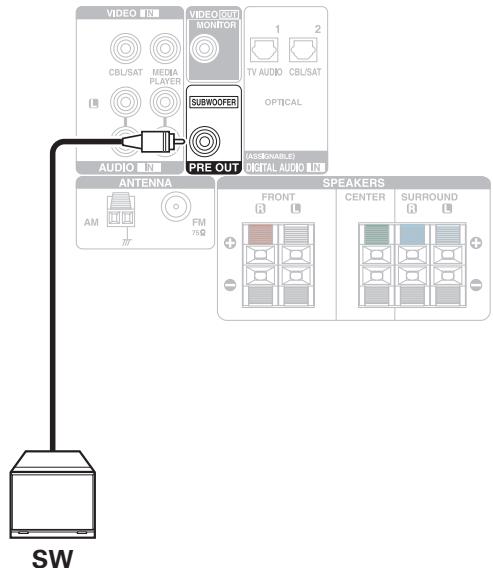

Utilisez un câble adapté pour connecter le subwoofer.

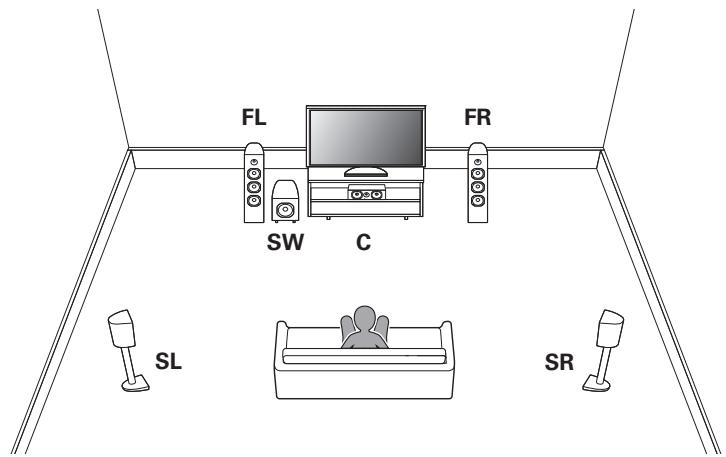

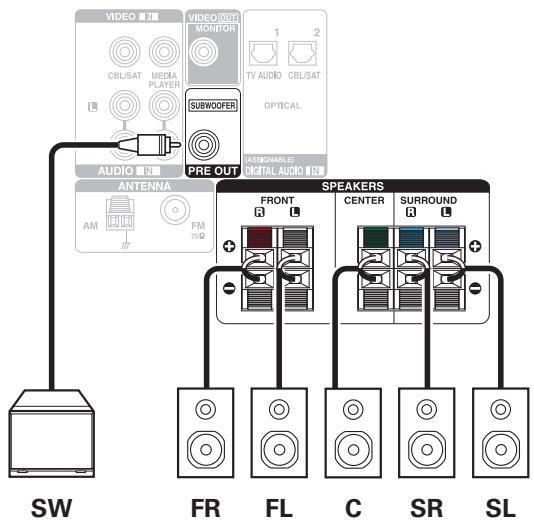

Configuration et connexion d’enceinte standard Ceci est utilisé comme un système surround de canal 5.1 de base. Les modes son comme le Dolby Pro Logic g sont pris en charge.

Connexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Le téléviseur est-il équipé d’ une borne HDMI ? Oui

Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ? Non

Oui “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 26)

“Connexion 2 : Téléviseur équipé d’une borne HDMI “Connexion 3 : Téléviseur non équipé et incompatible avec la fonction ARC (Audio Return d’une borne HDMI” (v p. 28) Channel)” (v p. 27)

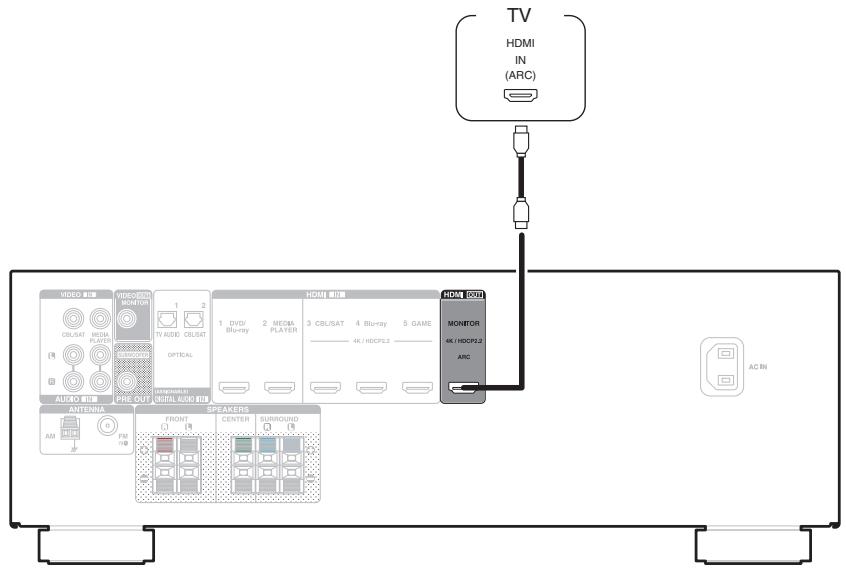

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 78) TV

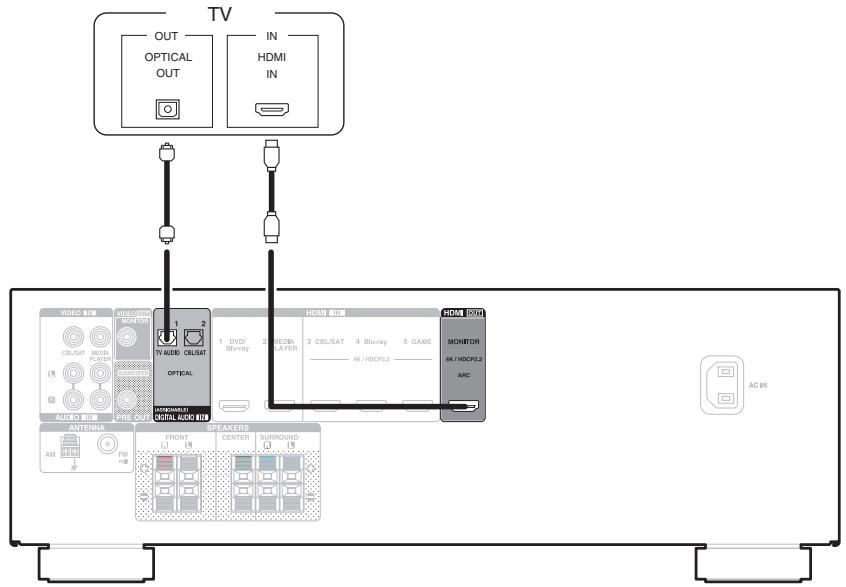

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

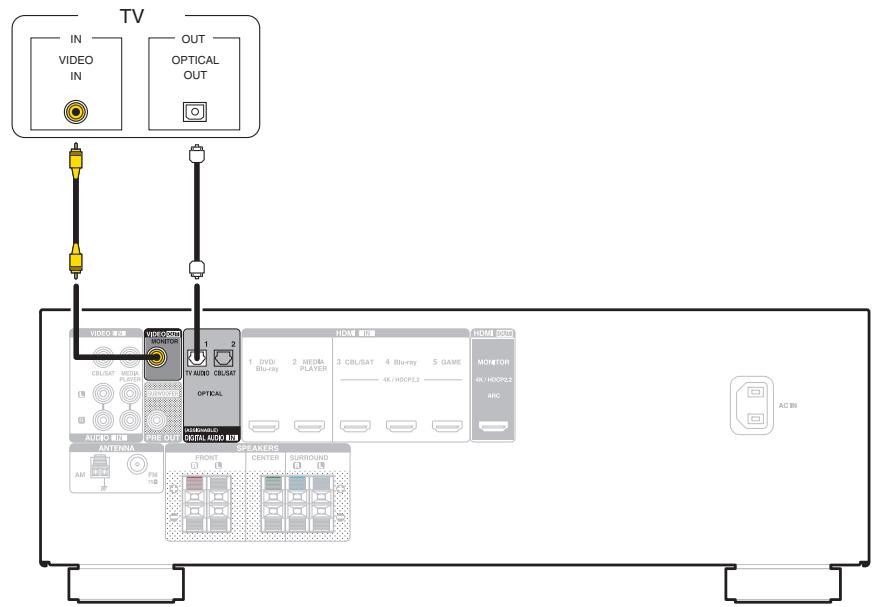

Connexion 3 : Téléviseur non équipé d’une borne HDMI Utilisez un câble vidéo pour connecter la TV à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Connexion d’un dispositif de lecture Cet appareil est équipé de deux types de bornes d’entrée vidéo (HDMI et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique. 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 30) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 31) 0 “Connexion d’une console de jeux ou d’un caméscope vidéo” (v p. 32)

0 Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil. 0 La source qui est attribuée aux connecteurs OPTICAL 1 et OPTICAL 2 peut être modifiée. Voir “Affect entrée” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 81) 0 Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, réglez “Sort audio HDMI” sur “TV”. (v p. 77) 0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2. 0 Pour profiter de contenu 4K ou dont le copyright est protégé par HDCP 2.2, raccordez l’appareil sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5.

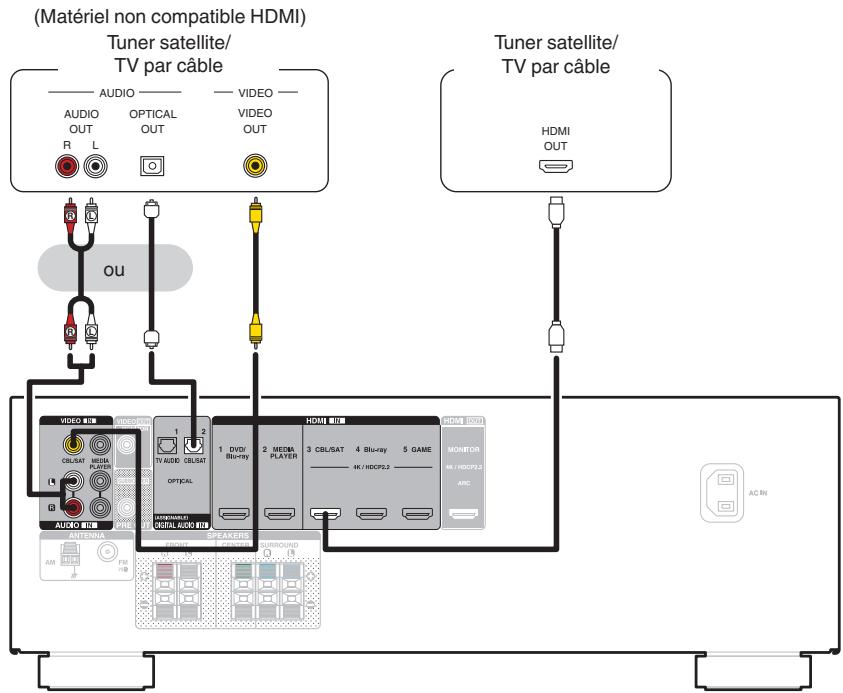

Connexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Tuner satellite/ TV par câble

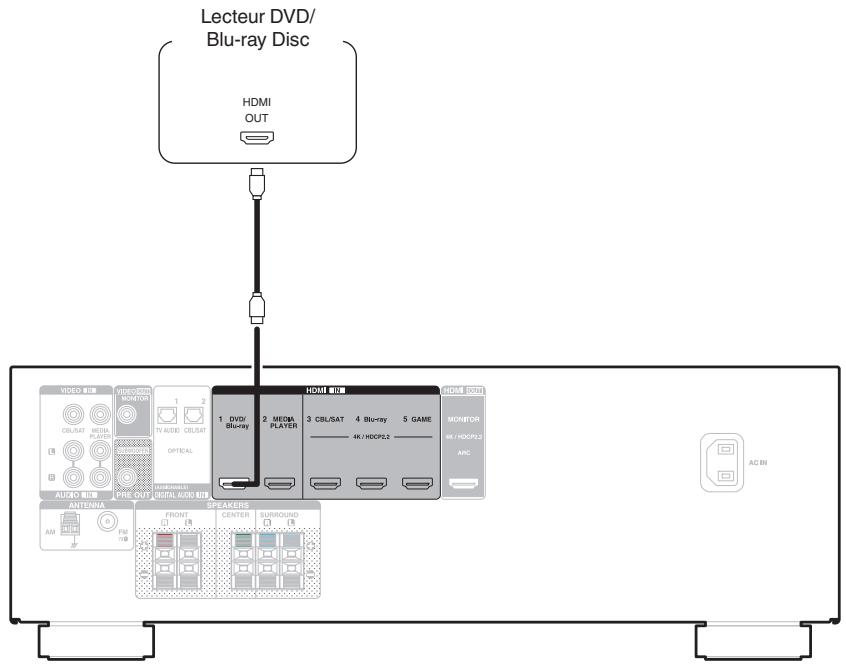

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Lors de la connexion d’un lecteur compatible 4K/HDCP 2.2, effectuez la connexion sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5. Lecteur DVD/ Blu-ray Disc

HDMI OUT Panneau avant

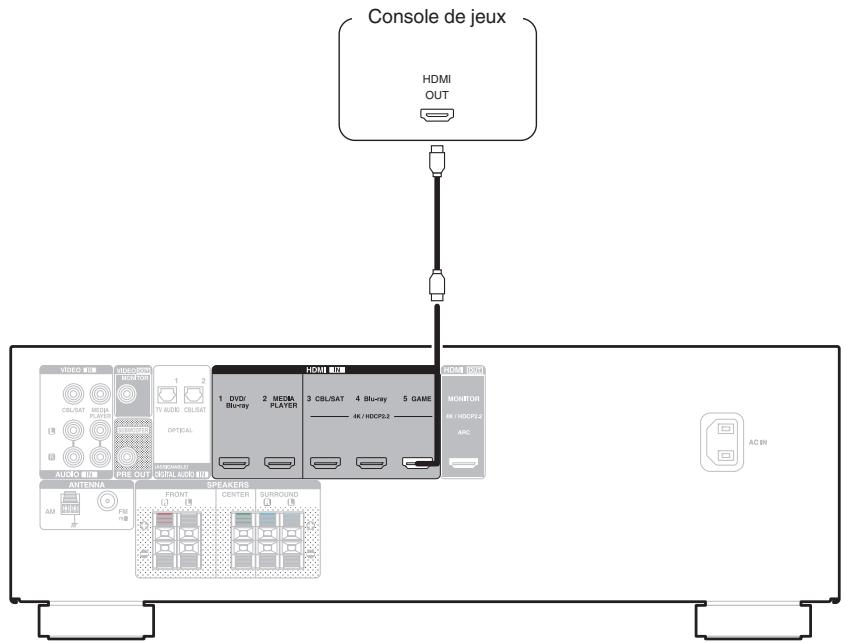

Connexion d’une console de jeux ou d’un caméscope vidéo Cette explication utilise la connexion avec une console de jeux à titre d’exemple. Connectez à cet appareil un dispositif de lecture, tel qu’une console de jeux ou un caméscope. Console de jeux

HDMI OUT Panneau avant

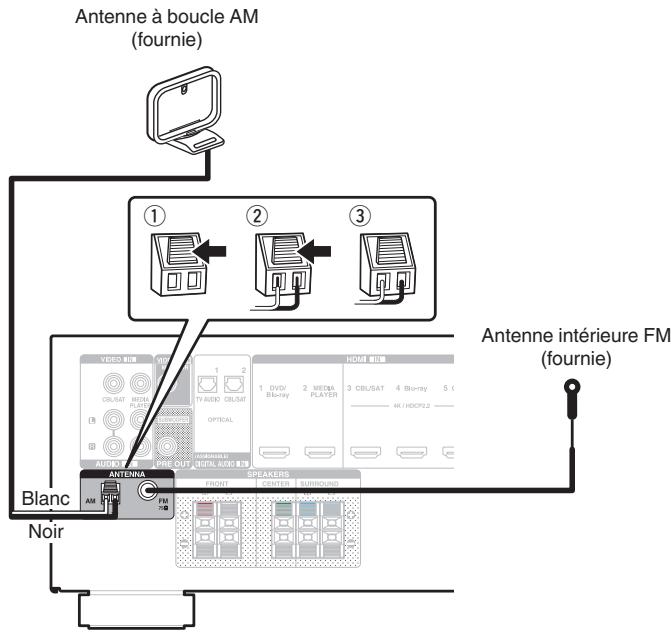

Connexion d’une antenne FM/AM Connectez l’antenne, syntonisez une émission, puis déplacez l’antenne dans la position où le bruit d’arrière-plan devient minime. Ensuite, fixez l’antenne avec du ruban adhésif ou autre. (“Écoute de diffusion FM/ AM” (v p. 44))

Antenne à boucle AM (fournie)

0 Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

REMARQUE 0 Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau.

Antenne intérieure FM (fournie)

o Montage de l’antenne à boucle AM

o Utilisation de l’antenne à boucle AM

Antenne fixée au mur Fixez directement au mur sans monter.

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant. Insérez la partie saillante dans le trou carré du support.

Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

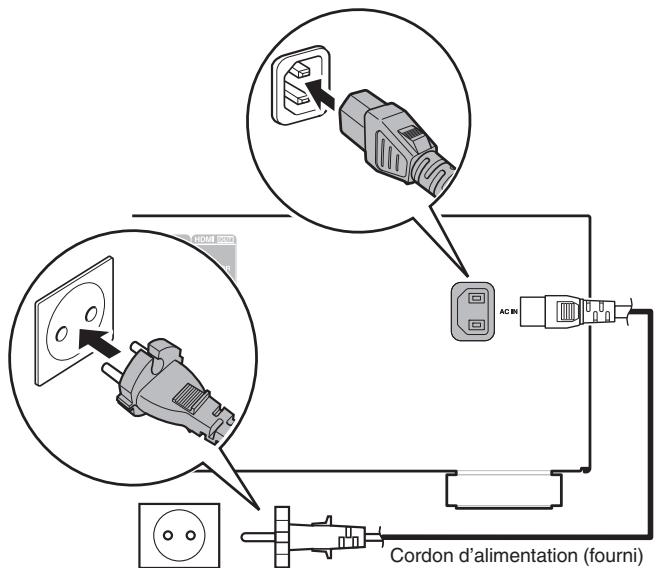

Connexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Cordon d’alimentation (fourni)

Fonction de contrôle HDMI

Sélection de la source d’entrée

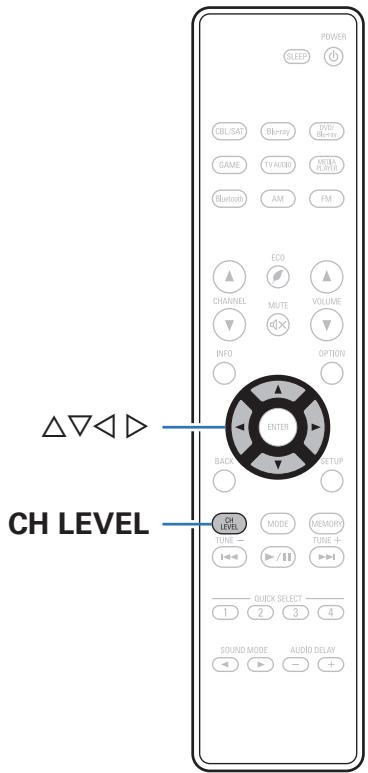

Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal)

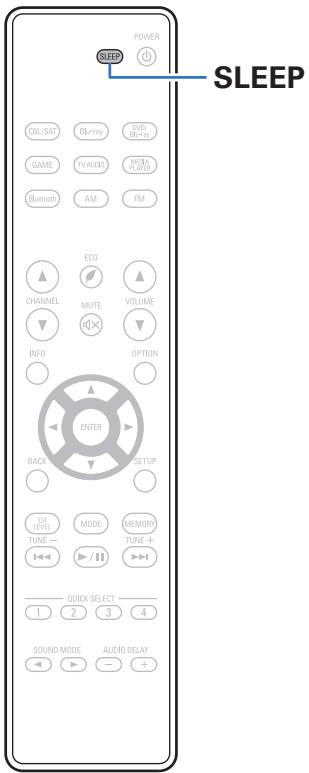

Fonction de minuterie sommeil

Coupure temporaire du son (Sourdine)

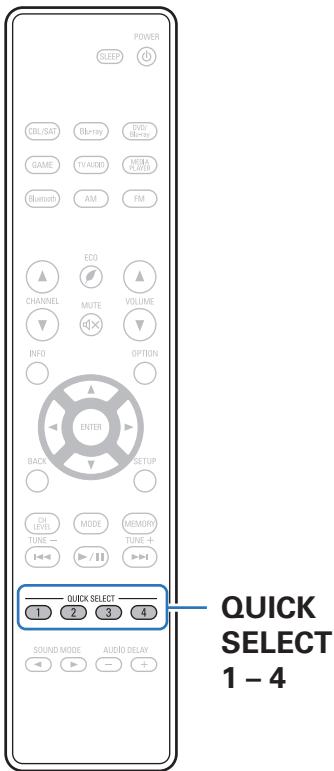

Fonction de sélection rapide plus

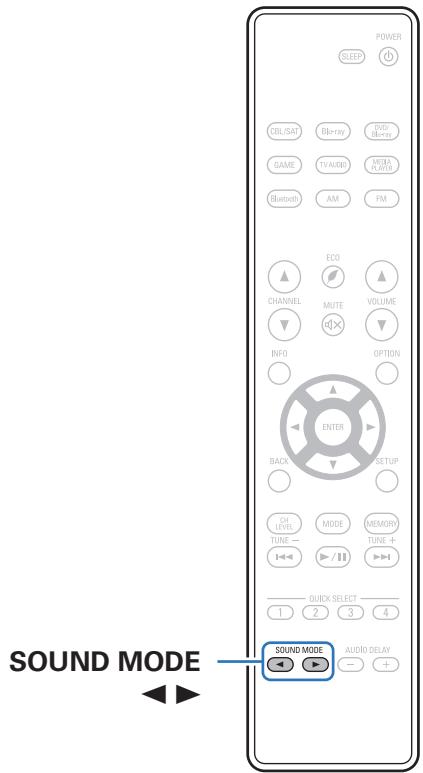

Sélection d’un mode d’écoute

Lecture d’un appareil Lecture avec les lecteurs DVD/Blu-ray Disc

Écouter de la musique sur un périphérique Bluetooth

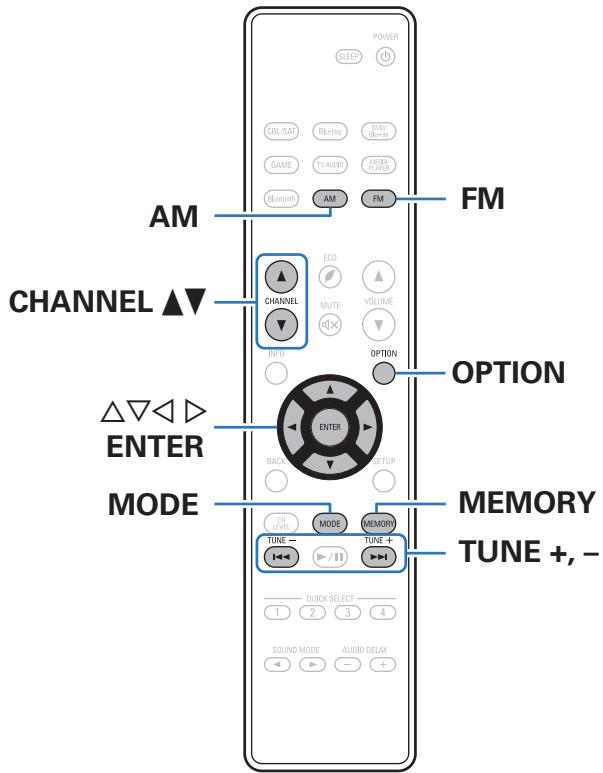

Écoute de diffusion FM/AM

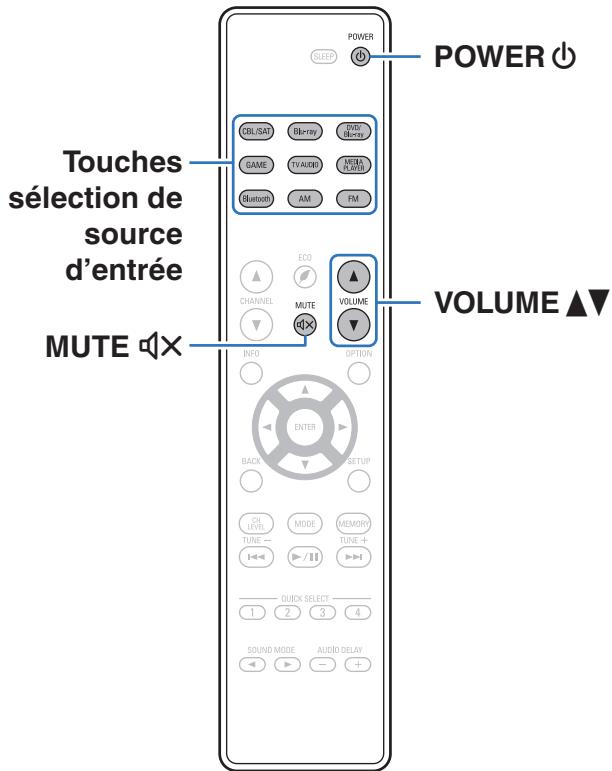

Utilisation basique Mise sous tension

POWER X Touches sélection de source d’entrée

Appuyez sur POWER X pour mettre l’appareil sous tension.

0 Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsque l’appareil est en mode veille pour le mettre sous tension. 0 Vous pouvez également passer en mode veille en appuyant sur X sur l’appareil principal.

Sélection de la source d’entrée

Appuyez sur la touche de sélection de la source d’entrée pour la lecture.

La source d’entrée souhaitée peut être sélectionnée directement.

0 Vous pouvez également sélectionner la source d’entrée en tournant SOURCE SELECT sur l’appareil principal.

Utilisez VOLUME df pour régler le volume.

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

Coupure temporaire du son (Sourdine)

Appuyez sur MUTE :. 0 Le témoin MUTE de l’écran clignote.

0 : s’affiche sur l’écran du téléviseur.

Préparez la lecture. A Allumez le subwoofer, le lecteur et la TV. B Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension. Appuyez sur DVD/Blu-ray (4K non pris en charge) ou sur Blu-ray (4K pris en charge) pour changer la source d’entrée du lecteur à lire. Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

o Lecture surround (v p. 57)

0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 76) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

0 La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal. 0 Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l’appareil principal.

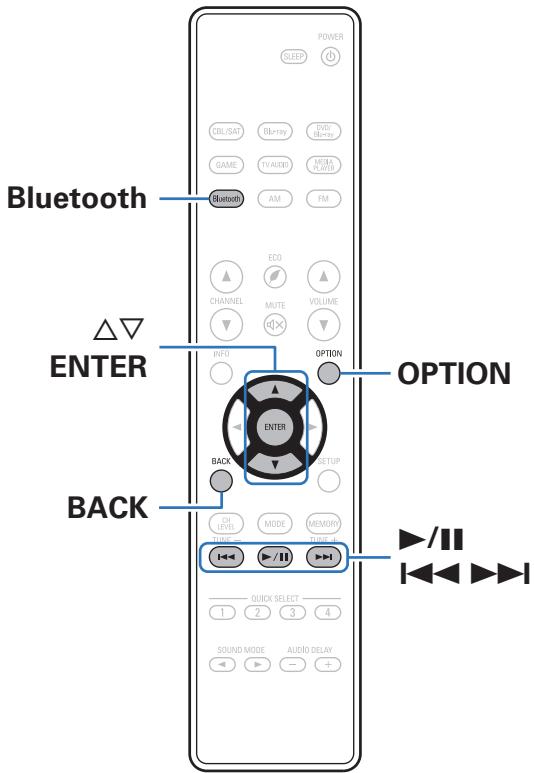

Écouter de la musique sur un périphérique Bluetooth Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth. La communication est possible jusqu’à une distance d’environ 10 m. REMARQUE 0 Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Lecture de musique à partir d’un périphérique Bluetooth Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

Appuyez sur Bluetooth pour passer à la source d’entrée “Bluetooth”.

Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 Le périphérique Bluetooth peut également être commandé avec

la télécommande de cet appareil.

0 Lors de la prochaine commutation de la source d’entrée sur le

Bluetooth, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

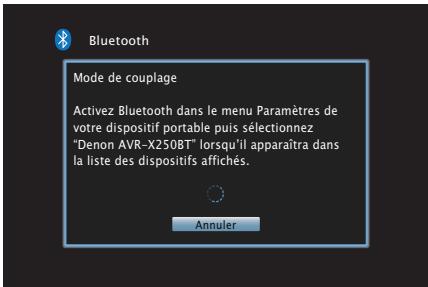

Mode de couplage Activez Bluetooth dans le menu Paramètres de votre dispositif portable puis sélectionnez “Denon AVR-X250BT” lorsqu’il apparaîtra dans la liste des dispositifs affichés.

0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth.

Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

REMARQUE Lecture / Pause

0 Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. 0 La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les périphériques Bluetooth. 0 Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Lecture / Pause

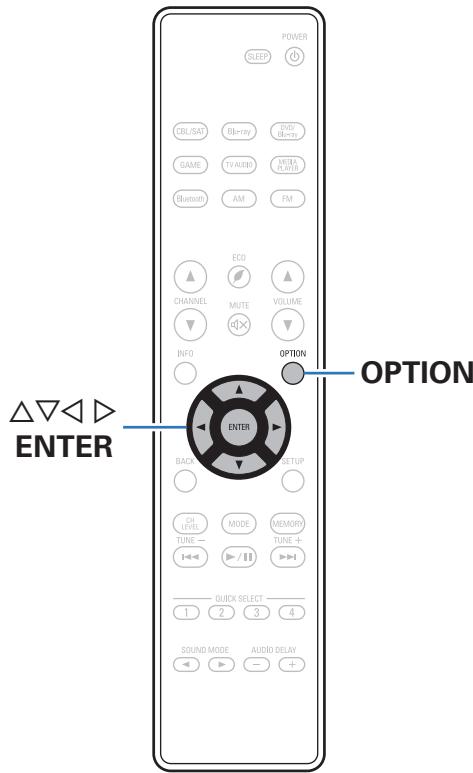

o Opérations accessibles dans le menu des options

(Maintenir enfoncé) Arrêt Passer à la plage précédente/Passer à la plage suivante

0 “Appariement avec d’autres périphériques Bluetooth” (v p. 42)

(Maintenir enfoncé) Retour rapide/Avance rapide

0 “Lecture répétée (Répéter)” (v p. 53)

0 “Lecture aléatoire (Aléatoire)” (v p. 53)

0 “Réglage de la tonalité (Tonalité)” (v p. 54)

0 “Affichage de la vidéo voulue lors de la lecture audio

0 Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

(Sélect.vidéo)” (v p. 56)

Appariement avec d’autres périphériques Bluetooth

Activez les réglages Bluetooth sur votre périphérique mobile. Appuyez sur OPTION lorsque la source d’entrée est “Bluetooth”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode couplage”, puis appuyez sur ENTER.

L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

0 Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré. 0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth. 0 Appuyez sur la touche Bluetooth de la télécommande et maintenez-la enfoncée pendant au moins 3 secondes pour passer en mode appariement.

Jumeler un appareil Bluetooth avec l’appareil.

Reconnexion à cet appareil à partir d’un périphérique Bluetooth Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. Activez le réglage Bluetooth du périphérique Bluetooth à connecter. Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 Lorsque l’alimentation de cet appareil est mise sous tension, la source d’entrée sera automatiquement commutée à “Bluetooth” si un périphérique Bluetooth est connecté. 0 Lorsque le paramètre “Bluetooth veille” de cet appareil est réglé sur “Marche”, que le paramètre “Sélecteur auto” est réglé sur “Marche” et qu’un périphérique Bluetooth y est connecté en état de veille, l’alimentation de l’appareil se met automatiquement en marche. (v p. 89)

Écoute de diffusion FM/AM Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier.

Écoute de diffusion FM/AM

Appuyez sur FM ou AM pour passer à la source d’entrée “FM” ou “AM”.

Appuyez sur MODE pour sélectionner le mode d’affichage.

Connectez l’antenne. (“Connexion d’une antenne FM/ AM” (v p. 33))

G Écran du téléviseur H Conseils

Recherche et accord automatiques sur une station radio recevable. Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée.

0 En mode “AUTO”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “MANUAL” pour effectuer la syntonisation. 0 Vous pouvez également balayer les stations de radio en appuyant sur TUNE + ou TUNE - sur l’appareil.

GAfficheur de cet appareilH

Sélectionner les stations radio préréglées

MODE Changer de mode de syntonisation

MEMORY Enregistrer des préréglages

Sélectionner la station radio (haut/bas)

o Opérations accessibles dans le menu des options

Le RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d’envoyer des informations supplémentaires en plus du signal d’émission de radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

0 “Recherche PTY” (v p. 47)

0 “Recherche TP” (v p. 48)

0 “Réglage des stations et préréglage automatique des stations

(Préréglage auto)” (v p. 49)

0 “Saut des stations radio préréglées (Passer prérégl.)” (v p. 51)

0 “Réglage de la tonalité (Tonalité)” (v p. 54)

0 “Affichage de la vidéo voulue lors de la lecture audio

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

L’écran de menu d’option s’affiche.

(Sélect.vidéo)” (v p. 56)

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER. Appuyez sur ENTER. La recherche de stations émettant en RDS démarre alors automatiquement.

Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante:

CHILDREN Programme pour enfants

PHONE IN Entrée de téléphone

COUNTRY Musique country

NATION M Musique nationale

EASY M Musique pour tous

OLDIES Classique légère

LIGHT M Vieux titres

CLASSICS Musique folk

DOCUMENT Autres musiques

OTHER M Documentaires

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER. Utilisez ui pour appeler le type de programme souhaité. Appuyez sur ENTER. La recherche PTY démarre alors automatiquement.

Recherche TP RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

L’écran de menu d’option s’affiche.

L’écran de menu d’option s’affiche.

TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER. Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER. 0 Pendant la réception d’une station émettant du RDS, les textes

La recherche TP démarre alors automatiquement.

transmis seront affichés.

0 Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche.

Réglage des stations et préréglage automatique des stations (Préréglage auto) Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “FM”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Préréglage auto”, puis appuyez sur ENTER.

L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler. 0 Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint. 0 La mémoire de préréglage est écrasée.

Préréglage de la station radio actuelle (Mém.Préréglages)

87,50 / 89,10 / 98,10 / 108,00 / 90,10 / 90,10 / 90,10 / 90,10 MHz

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

522 / 603 / 999 / 1404 / 1611 kHz, 90,10 / 90,10 / 90,10 MHz

Accordez la station émettrice que vous souhaitez prérégler. (“Écouter des émissions FM/AM” (v p. 45))

Utilisez ui pour sélectionner le canal que vous souhaitez prérégler.

La station radio actuelle est préréglée. 0 Pour prérégler d’autres stations, répétez les étapes 1 à 4.

Écoute des stations préréglées

Utilisez la touche CHANNEL df pour sélectionner la bande préréglée souhaitée.

0 Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal.

Saut des stations radio préréglées (Passer prérégl.)

Appuyez sur OPTION lorsque la source d’entrée est “FM” ou “AM”.

Lorsque l’écran “Passer prérégl.” s’affiche, utilisez ui pour sélectionner un groupe de stations radio que vous ne souhaitez plus ignorer. Utilisez o p pour sélectionner “Marche”. Le saut est annulé.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer prérégl.”, puis appuyez sur ENTER.

L’écran “Passer prérégl.” s’affiche.

Utilisez ui pour sélectionner le groupe de stations radio à ignorer.

Passez toutes les stations de radio qui sont incluses dans le groupe sélectionné “Prérégler z-z”. (z est le numéro du groupe sélectionné.)

Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Annulation du saut préréglé

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Fonctions pratiques Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée.

Lecture répétée (Répéter)

Lecture aléatoire (Aléatoire)

n Sources d’entrée prises en charge : Bluetooth

n Sources d’entrée prises en charge : Bluetooth

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée. Arrêt (Défaut) :

Le mode de lecture répétée est annulé.

Le fichier en cours de lecture est répété en boucle.

Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau.

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER. Utilisez o p pour sélectionner le mode Lecture aléatoire. Arrêt (Défaut) :

Désactiver la lecture aléatoire.

Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau.

0 Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire.

Réglage de la tonalité (Tonalité) Ajuste la qualité tonale du son.

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER.

L’écran “Tonalité” s’affiche.

Permettre les réglages de tonalité (graves, aigus).

Lecture sans réglages de tonalité.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves :

Utilisez o p pour régler le tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB)

Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt. Marche :

0 Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sort audio HDMI” est réglé sur “TV”. (v p. 77)

Optimiser le volume d’écoute de nuit (Mode Nuit) Compression de la gamme dynamique (différence entre les sons forts et faibles). Cet élément peut être réglé lorsqu’un signal Dolby Digital est entré.

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode Nuit”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner “Mode Nuit”, puis appuyez sur ENTER. Bas :

Réglez la valeur sur un niveau bas.

Réglez la valeur sur un niveau moyen.

Réglez la valeur sur un niveau élevé.

Activation/désactivation automatique de la compression de la gamme dynamique selon la source.

Ne pas sélectionner.

L’écran de réglage Mode Nuit s’affiche.

0 “Automatique” peut être réglé lorsqu’un signal Dolby TrueHD est entré. 0 Le réglage par défaut est sur “Arrêt”. Le paramétrage par défaut lorsque le signal d’entrée est Dolby TrueHD est “Automatique”.

Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

n Sources d’entrée prises en charge : FM/AM/Bluetooth

Appuyez sur OPTION pendant la lecture audio. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Sélect.vidéo”, puis appuyez sur ENTER. Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) :

Désactive le mode Sélect. Vidéo.

Active le mode Sélect. Vidéo.

Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

0 Les réglages “Sélect.vidéo” sont mémorisés pour chaque source d’entrée.

Sélection d’un mode d’écoute Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Des formats audio multi-canaux sont fournis sur les formats de disques vidéo et audio courants, tels que le Blu-ray ou le DVD, en plus d’être pris en charge par la diffusion numérique, et même par les vidéos en streaming. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux. 0 Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci.

Sélection d’un mode d’écoute

Appuyez sur SOUND MODE 0 1 pour sélectionner un mode son.

0 Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLg pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.

Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur DTS Neo:6 pour lire des sources à 2 canaux en mode son surround 5.1.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.

DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

Mode audio multicanaux PCM Type de mode audio Multi Ch In

Description Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM.

Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.

Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Mode audio stéréo Type de mode audio Stereo

Description Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire. 0 Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté. 0 Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Mode audio Direct Type de mode audio Direct

Description Ce mode lit l’audio comme enregistré dans la source.

o Affichages sur l’affichage

A Indique un décodeur à utiliser. 0 Pour un décodeur Dolby Digital, “ 0 Pour un décodeur Dolby Digital Plus, “

” s’affiche. ” s’affiche.

B Affiche le nom de la source d’entrée en cours de lecture.

Fonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

Activez la fonction de contrôle HDMI de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 78)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI.

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement. Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

0 Veuillez consulter les instructions d’utilisation du dispositif

0 Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

connecté pour vérifier les réglages.

0 Si l’un des équipements vient à être débranché, exécutez les

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal) Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Appuyez sur CH LEVEL. L’écran “Régl niv.canal” s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez ajuster. Utilisez o p pour régler le volume. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

0 Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0.0 dB” (Défaut). 0 Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. 0 Les réglages “Régl niv.canal” sont mémorisés pour chaque source d’entrée. 0 Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sort audio HDMI” est réglé sur “TV”. (v p. 77)

CH LEVEL Panneau avant

Fonction de minuterie sommeil Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher.

o Vérification du temps restant

Utilisation de la minuterie sommeil

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s’affiche sur l’écran.

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

o Pour annuler la minuterie sommeil

0 Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre.

Appuyez SLEEP pour sélectionner “Off”. Le témoin SLEEP de l’affichage s’éteint.

0 Vous pouvez régler la minuterie sommeil dans la plage de 10 à

120 minutes par paliers de 10 minutes.

0 Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en mode veille.

REMARQUE 0 La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Fonction de sélection rapide plus Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons QUICK SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

Appuyez sur QUICK SELECT. Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis. dessous.

Sélectionnez le réglage souhaité pour les éléments cidessous. A Source d’entrée (v p. 37) B Volume (v p. 38) C Paramétrages de sélection vidéo (v p. 56) D Mode son (v p. 57)

0 Les réglages par défaut de la source d’entrée sont indiqués ci-

Appuyez de manière prolongée sur QUICK SELECT jusqu’à ce que “Quickz Memory” s’affiche.

Les paramètres présents seront mémorisés. z a affiché le numéro de la touche QUICK SELECT enfoncée.

0 Dans les réglages d’usine par défaut le volume n’est pas réglé sur la Fonction de sélection rapide plus. Reportez-vous à “Modification des réglages” pour enregistrer le volume dans la Fonction de sélection rapide plus. (v p. 66)

Modification des réglages

Solliciter le paramétrage

Plan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez une TV à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments détaillés

Ajuste les réglages du son surround.

Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Compense le décalage entre la vidéo et l’audio.

Effectuer les paramétrages du volume.

Sort audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI.

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la HDMI Contrôle.

ARC Sur le téléviseur raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Lie la mise en veille de cet appareil aux équipements externes.

Permet de changer l’attribution du connecteur d’entrée.

Permet d’ajuster le niveau de lecture de l’entrée audio.

Permet de régler le mode d’entrée audio et le mode de décodage.

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Permet de régler la distance entre la position d’écoute et les enceintes

Réglez le volume de la tonalité de test de manière identique à celui de la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

Réglez en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte.

Permet de configurer la lecture de la gamme de signaux subwoofer et LFE.

Modifie la langue de l’affichage sur l’écran du téléviseur.

ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto.

Configure le paramétrage Bluetooth.

Permet de régler les paramètres relatifs à l’afficheur.

Protection des réglages contre toute modifications involontaire.

Divers réglages sont réinitialisés aux valeurs d’usine par défaut.

Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur.

91 Page 7 du manuel séparé “Guide de Démarrage rapide”

Fonctionnement du menu

Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV.

Utilisez ui pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER. Utilisez o p pour passer au réglage désiré. Appuyez sur ENTER pour entrer le réglage. 0 Pour revenir à l’élément précédent, appuyez sur BACK.

0 Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché

à l’écran. Le menu disparaît de l’écran.

Audio Réglage des paramètres audio.

Réglez le mode son en fonction du signal d’entrée.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround” (v p. 112).

0 Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture. 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.

Bascule sur le mode audio qui convient pour profiter de la musique.

Bascule sur le mode audio qui convient pour profiter de jeux.

Mode de lecture Dolby Pro Logic.

n Mode DTS Neo : 6 Cinema :

Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.

Bascule sur le mode audio qui convient pour profiter de la musique.

0 Le mode “Musique” est également efficace pour les sources vidéo contenant beaucoup de musique stéréo.

Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique :

Active/désactive automatiquement la compression de la gamme dynamique selon la source.

Bas / Moyenne / Haut :

Réglage du niveau de compression.

Compression de la gamme dynamique toujours désactivée.

Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB)

0 Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous. 0 Sources Dolby Digital : 0 dB 0 Sources cinéma DTS : 0 dB 0 Sources musique DTS : -10 dB

0 Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD.

Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant. 0.0 – 1.0 (Défaut : 0.3)

0 Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:6 dans le mode “Music”. 0 Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

Le champ sonore avant est étendu plus vers l’arrière pour créer une impression sonore parfaitement inclusive.

Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre.

Ne pas utiliser “Panorama”. 0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”. 0 Plus le chiffre est petit, plus le son surround se décale vers l’arrière; plus le chiffre est grand, plus le son surround se décale vers l’avant.

0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”.

o Centre largeur Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant. 0 – 7 (Défaut : 3)

0 Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLg en mode “Music”. 0 Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

o Subwoofer Le subwoofer est activé.

Le subwoofer n’est pas activé.

Activation et désactivation de la sortie du subwoofer. Marche (Défaut) :

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “Restorer” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

0 Ceci peut être réglé quand le mode surround est réglé sur “Direct” ou “Stereo”.

o Param.défaut Les paramètres “Paramètres surr.” sont rétablis sur les paramètres par défaut.

0 Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Les réglages “Restorer” sont mémorisés pour chaque source d’entrée.

Compense le décalage entre la vidéo et l’audio.

60 (–20 dB) / 70 (–10 dB) / 80 (0 dB)

0 ms – 200 ms (Défaut : 0 ms)

0 Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée. 0 Les paramétrages “Délai audio” peuvent être définis même si vous appuyez sur AUDIO DELAY + ou AUDIO DELAY - sur la télécommande.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 75)

Définir le volume à la mise en marche de l’appareil.

Effectuer les paramétrages du volume.

o Échelle Régler l’affichage du volume. 0 - 98 (Défaut) :

Afficher dans la gamme de 0 (Min) à 98.

–79.5 dB – 18.0 dB :

Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

Utiliser les réglages mémorisés à partir de la dernière session.

Toujours passer en sourdine au démarrage de l’appareil.

1 – 98 (–79 dB – 18 dB) :

Le volume est réglé au niveau défini.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 75)

o Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) :

Le son est complètement coupé.

Le son est abaissé de 40 dB.

Le son est abaissé de 20 dB.

Vidéo Règle les paramètres de configurations de Sort audio HDMI, HDMI PassThrough et HDMI Contrôle. REMARQUE 0 Quand “HDMI PassThrough” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. (“HDMI PassThrough” (v p. 77), “HDMI Contrôle” (v p. 78)) Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise secteur.

Sort audio HDMI HDMI PassThrough

Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) :

Lecture par les enceintes connectées au récepteur.

Lecture par une télévision connectée au récepteur.

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille. Marche :

Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille.

Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille.

0 Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur. (v p. 61) 0 Lorsque cet appareil est sous tension et que “Sort audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI.

Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière (Défaut) :

La source d’entrée la plus récente se mettra en mode veille.

CBL/SAT / DVD/Blu-ray / Game / Media Player :

Traversez la source d’entrée sélectionnée.

0 “SrcePassThrough” peut être réglé quand “HDMI PassThrough” est réglé sur “Marche” ou que “HDMI Contrôle” est réglé sur “Marche”. (“HDMI PassThrough” (v p. 77), “HDMI Contrôle” (v p. 78))

Réglage à sélectionner pour utiliser la fonction de commande HDMI.

Réglage à utiliser lorsque vous ne souhaitez pas utiliser la fonction de commande HDMI.

0 Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages. 0 Se reporter à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction de contrôle HDMI. (v p. 61)

REMARQUE 0 Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Sur le téléviseur raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI. Marche :

Utiliser la fonction ARC.

Ne pas utiliser la fonction ARC.

Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

0 Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur. 0 Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction de contrôle HDMI sur le téléviseur. 0 Si “HDMI Contrôle” est réglé sur “Marche”, le paramétrage de “ARC” bascule automatiquement sur “Marche”. (v p. 78)

Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

0 “Commut.TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 78)

REMARQUE 0 Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Désactiver cmde Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) :

Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille.

Avec une source d’entrée sélectionnée attribuée à “HDMI”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille.

L’appareil n’est pas lié à la mise sous/hors tension de la TV.

0 “Désactiver cmde” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 78)

Entrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire.

0 Par défaut, chaque élément est réglé comme suit.

En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée audio numérique lors de la connexion d’une source d’entrée différente de ce qui est imprimé sur les bornes d’entrée audio numériques de cet appareil.

S S Les paramètres “Affect entrée” sont rétablis sur les paramètres par défaut.

CBL/SAT Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources.

-12 dB – +12 dB (Défaut : 0 dB)

0 Les réglages “Niv.source” sont mémorisés pour chaque source d’entrée.

Réglez le mode décodage pour la source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Mais nous vous recommandons de le régler sur “PCM” ou “DTS” si le début de la source est coupée ou en cas de parasites.

Réglez le mode d’entrée audio et le mode de décodage de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. 0 Les réglages “Sélect.entrées” sont mémorisés pour chaque source d’entrée.

o Mode d’entrée Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) :

Détecter automatiquement le signal en entrée et lancer la lecture.

Lire uniquement les signaux en provenance de l’entrée HDMI.

Lire uniquement les signaux en provenance de l’entrée audio numérique.

Lire uniquement les signaux en provenance de l’entrée audio analogique.

Automatique (Défaut) :

Détecter automatiquement le signal d’entrée audio numérique, le décoder et le reproduire.

Décoder et reproduire uniquement les signaux PCM en entrée.

Décoder et reproduire uniquement les signaux DTS en entrée.

0 Vous pouvez régler cet élément pour des sources d’entrée auxquelles la borne d’entrée HDMI est affectée ou auxquelles, “OPTICAL1” ou “OPTICAL2” est affecté dans “Affect entrée” dans le menu. (v p. 81)

0 Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affect entrée” et les connexions. (v p. 81) 0 Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC.

Config.Enceintes Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Pour une lecture surround optimale, il est nécessaire d’ajuster la distance entre les enceintes et le niveau sonore de chaque canal, à l’aide d’une tonalité de test, en fonction de l’environnement des enceintes à utiliser.

o Avant Définir le type d’enceinte avant. Grande (Défaut) :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

0 Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Grande”. 0 Lorsque “Avant” est réglé sur “Petite”, “Centrale” et “Surround” ne peuvent pas être réglés sur “Grande”.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

o Étape Permet de régler l’unité de distance. 0.1 m / 0.01 m (Défaut: 0.1 m)

Les paramètres “Distances” sont rétablis sur les paramètres par défaut.

Définir la présence d’un subwoofer. Oui (Défaut) :

Réglage à utiliser lorsque le système comprend un subwoofer.

Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

o Réglez la distance 0.00 m - 18.00 m

0 Les enceintes qui peuvent être sélectionnées sont différentes selon les paramétrages “Config.Enceintes”. (v p. 83) 0 Réglages par défaut : Avant G / Avant D / Centrale / Subwoofer : 3,60 m Surround G / Surround D : 3,00 m 0 Réglez la différence de distance entre enceintes à moins de 6,00 m.

Définir la présence et la taille des enceintes surround. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser quand les enceintes surround ne sont pas connectées.

Définir la présence et la taille de l’enceinte centrale.

Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte.

o Sélection de la fréquence croisée

Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée.

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

0 Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petite”. (v p. 86) 0 La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz. 0 Les sons en-dessous de la fréquence croisée sont coupés à la sortie de l’enceinte définie dans “Petite”. Les fréquences graves coupées sont émises par le subwoofer ou par l’enceinte avant.

0 Le paramétrage “Niveaux” est reflété dans tous les modes son. 0 Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”.

o Param.défaut Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut.

o LPF pour LFE Graves

Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz/ 150 Hz / 200 Hz / 250 Hz(Défaut : 120 Hz)

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE :

Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer.

Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

0 L’élément “Mode subwoofer” peut être réglé lorsque “Config.Enceintes” “Subwoofer” est réglé sur une option autre que “Non”. (v p. 84) 0 Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants. 0 Si “Config.Enceintes” – “Avant” et “Centrale” sont réglés sur “Grande”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 83) Sélectionnez “LFE+Main” si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer.

Général Effectuer d’autres réglages.

Configurez le paramétrage du mode ECO et du mode veille automatique.

Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English / Français / Español (Défaut : English)

o Mode ECO Ceci permet de réduire la consommation électrique lorsque l’appareil est sous tension.

0 “Langue” peut aussi être réglé de la manière suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages. 1. Appuyez et maintenez enfoncé TUNE +, TUNE - et DIMMER sur l’appareil principal pendant au moins 3 secondes. “V.Format:< PAL >” s’affiche sur l’écran. 2. Appuyez sur STATUS sur l’appareil principal. “Lang.:<ENGLISH >” s’affiche sur l’écran. 3. Utilisez TUNER PRESET CH + ou DIMMER sur l’appareil principal et définissez la langue. 4. Appuyez sur TUNE - pour entrer le réglage.

La consommation électrique est toujours réduite, quel que soit le volume.

Automatique (Défaut) :

La consommation électrique est automatiquement réduite pour faire correspondre le volume.

Ne pas réduire la consommation électrique.

0 Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il est recommandé de régler “Mode ECO” sur “Arrêt”. 0 Le mode Éco peut également être modifié en appuyant sur ECO G sur la télécommande.

Réglez le mode sur le mode ECO lorsque l’appareil est sous tension. Dernière (Défaut) :

Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Marche”.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Automatique”.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Arrêt”.

Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille. Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu.

L’appareil passe en mode veille au bout de 60 minutes.

L’appareil passe en mode veille au bout de 30 minutes.

L’appareil passe en mode veille au bout de 15 minutes.

L’appareil ne passe pas automatiquement au mode veille.

Définit si la source d’entrée doit basculer automatiquement sur “Bluetooth” lors de l’opération de connexion depuis un périphérique Bluetooth.

Configure le paramétrage Bluetooth.

o Bluetooth veille Configurez sur oui ou non si l’appareil doit être mis sous tension lors du fonctionnement d’un périphérique Bluetooth. Marche :

Active la fonction de veille Bluetooth.

Désactive la fonction de veille Bluetooth.

0 Lorsque le “Bluetooth veille” est réglé sur “Marche” et que la connexion s’effectue sur un périphérique Bluetooth lorsque cet appareil est en état de veille, cet appareil est automatiquement mis sous tension. Pour pouvoir bénéficier de cette fonctionnalité, le périphérique doit être apparié à cet appareil à l’avance.

Sélectionne automatiquement la source d’entrée “Bluetooth” lorsqu’un périphérique Bluetooth se connecte à cet appareil.

Ne sélectionne pas la source d’entrée “Bluetooth” lorsqu’un périphérique Bluetooth se connecte à cet appareil.

0 Certains périphériques Bluetooth peuvent se connecter automatiquement à cet appareil lorsqu’ils arrivent à sa portée de communication. Dans ce cas, régler “Sélecteur auto” sur “Arrêt” empêchera toute action imprévue telle que l’allumage de l’appareil ou le basculement de la source d’entrée sur “Bluetooth”.

Protection des réglages contre toute modifications involontaire.

Régler la luminosité d’affichage de cet appareil.

Luminosité d’affichage normale.

Activer la protection.

Luminosité d’affichage réduite.

Désactiver la protection.

Luminosité très faible.

Désactiver l’affichage. 0 Effectuez les opérations suivantes pour régler “Verrouillez” sur “Arrêt”. 1. Maintenez enfoncé SETUP pendant plus de 3 secondes. “Setup Lock : 0On1” s’affiche à l’écran. 2. Utilisez o p pour sélectionner “Arrêt”, puis appuyez sur ENTER.

0 Lorsque la luminosité d’affichage est réglée sur “Arrêt”, l’affichage s’éteint comme dans l’état de veille. 0 Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur l’appareil principal.

REMARQUE 0 Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Setup Lock”.

Réinitialiser Tous les réglages sont réinitialisés aux valeurs d’usine par défaut. 0 L’opération de “Réinitialiser” peut être également effectuée par le biais de la touche sur l’appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d’usine par défaut, voir “Réinitialisation des réglages d’usine” (v p. 106).

Vérifier les informations Des informations sur les différents paramétrages de l’appareil principal (Statut) et sur les signaux d’entrée (Signal d’entrée audio) sont indiquées à l’écran.

Appuyez sur INFO. L’écran d’informations s’affiche.

0 Appuyez sur INFO pour afficher le nom de la source d’entrée actuelle, le volume, le mode son et d’autres informations dans la partie inférieure de l’écran.

INFO SOURCE SOURCE SOUND Bluetooth Multi Ch Stereo Numérique

REMARQUE 0 L’écran d’affichage de l’état ne peut pas être affiché lors de la lecture des signaux vidéo suivants.

0 Vidéo de résolution d’ordinateur 0 Vidéo ayant un format d'image autre que 16:9 ou 4:3

Dépistage des pannes

Conseils Je souhaite que le volume ne soit pas trop fort par erreur

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Je souhaite avoir le subwoofer toujours en sortie audio

Je souhaite associer une vidéo à la musique actuelle

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

Impossible de lire le Bluetooth

La fonction de contrôle HDMI ne fonctionne pas

Conseils Je souhaite que le volume ne soit pas trop fort par erreur 0 Réglez la limite supérieure du volume pour “Limite” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter

le volume par erreur. (v p. 75)

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 0 Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous

tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Niveau démarrage” dans le menu. (v p. 75)

Je souhaite avoir le subwoofer toujours en sortie audio 0 En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé

sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 86)

Je souhaite associer une vidéo à la musique actuelle 0 Réglez “Sélect.vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du

décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner. (v p. 56)

Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants: 1. Les connexions sont-elles correctes ? 2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ? 3. Les autres composants fonctionnent-ils correctement ? 0 Si les étapes 1 à 3 ci-dessus ne permettent pas de résoudre le problème, redémarrer le périphérique peut améliorer la situation. Continuez d’appuyer sur la touche X sur l’appareil jusqu’à ce que “Restart” s’affiche à l’écran, ou retirez et rebranchez le cordon d’alimentation de l’appareil.

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil.

o L’alimentation ne se met pas sous/hors tension Symptôme

L’appareil ne s’allume pas.

0 Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale.

L’appareil se met automatiquement hors tension.

0 La minuterie sommeil est réglée. Mettez l’appareil sous tension.

0 “Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un

certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”.

L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ.

0 En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez

0 Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

0 Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils

0 Baissez le volume et mettez l’appareil à nouveau sous tension.

0 Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et

l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.

conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.

contactez notre centre de service client.

o Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Les opérations ne peuvent pas être effectuées via la télécommande.

0 Les piles sont usées. Remplacez-les par des piles neuves.

0 Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°.

0 Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

0 Insérez les piles en respectant la polarité indiquée par les repères q et w.

0 Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de

0 Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en

type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

o L’affichage sur cet appareil n’affiche rien Symptôme

0 Appuyez sur la touche DIMMER de cet appareil ou de la télécommande pour régler la luminosité

d’affichage autrement que sur “Arrêt”.

o Aucun son n’est émis Symptôme Aucun son n’est transmis aux enceintes.

0 Vérifiez les connexions de tous les appareils.

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des

0 Vérifiez qu’une source d’entrée correcte est sélectionnée.

0 Réglage du volume.

0 Annulez le mode de sourdine.

0 Vérifiez le réglage de la borne d’entrée audio numérique.

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie

0 Lorsque un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas

Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

0 Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis.

câbles entrent en contact avec la partie métallique des bornes des enceintes.

audio numérique est réglée pour être désactivée par défaut.

émis par la borne d’enceintes et le connecteur SUBWOOFER.

Effectuez une connexion audio séparée.

o L’audio souhaité n’est pas émis Symptôme Le volume n’augmente pas.

0 Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu.

0 Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de

l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n’est transmis lors de l’utilisation de la connexion HDMI.

0 Vérifiez la connexion des connecteurs HDMI.

0 Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sort audio HDMI” du menu sur

Aucun son n’est transmis à 0 Vérifiez que les câbles des enceintes sont correctement connectés. une enceinte spécifique. 0 Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config.Enceintes” dans le menu.

0 Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

“AVR”. Pour transmettre du téléviseur, réglez “TV”.

Aucun son n’est émis par le 0 Vérifiez les connexions du subwoofer. subwoofer. 0 Allumez le subwoofer.

0 Réglez “Config.Enceintes” - “Subwoofer” dans le menu sur “Oui”.

0 Quand le paramètre “Config.Enceintes” – “Avant” dans le menu est réglé sur “Grande”, en fonction du

0 Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun

0 Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE

signal d’entrée et du mode audio, il se peut que les subwoofers n’émettent aucun son. son ne soit transmis du subwoofer. +Main”.

Le son DTS n’est pas émis. 0 Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.

0 Réglez “Mode de décod.” dans le menu sur “Automatique” ou “DTS”.

Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.

0 Effectuez les connexions HDMI.

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est

Impossible de sélectionner 0 La sélection est impossible lorsque “Aucun” est réglé pour “Config.Enceintes” - “Centrale” et “Surround”. le mode Dolby PLg ou le 0 Dolby PLg ou DTS Neo:6 ne peuvent pas être sélectionnés lors de l’utilisation d’un casque audio. mode DTS Neo:6.

Impossible de sélectionner 0 Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). “Restorer”. Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “Restorer” est inopérante.

0 Basculez sur un mode son autre que “Direct”.

o Le son est interrompu ou on entend des bruits Symptôme

Du bruit se produit souvent 0 Changez l’orientation ou la position de l’antenne. lors de diffusion FM/AM. 0 Séparer l’antenne cadre AM de l’appareil.

Les sons semblent distordus.

0 Utilisez une antenne extérieure.

0 Éloignez l’antenne des autres câbles de connexion.

0 Baissez le volume.

0 Réglez “Arrêt” sur Mode ECO. Lorsque “Marche” ou “Automatique” est en Mode ECO, l’audio peut être

distordu lorsque le volume de lecture est élevé.

o Aucune vidéo ne s’affiche sur le téléviseur Symptôme Cause/Solution Aucune image ne s’affiche. 0 Vérifiez les connexions de tous les appareils.

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

0 Vérifiez l’état des câbles.

0 Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil.

0 Vérifiez que la source d’entrée correcte est sélectionnée.

0 Vérifiez le réglage de la borne d’entrée vidéo.

0 Vérifiez que la résolution du lecteur correspond à celle du téléviseur.

0 Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si

Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. 0 Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2. 0 Pour profiter de contenu 4K ou dont le copyright est protégé par HDCP 2.2, raccordez l’appareil sur la borne d’entrée HDMI 3, HDMI 4 ou HDMI 5. 0 Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP).

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

0 La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé

pendant la lecture des signaux vidéo suivants. - Certaines images de contenu vidéo 3D - Vidéo 4K - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d'image autre que 16:9 ou 4:3

o L’écran du menu ne s’affiche pas sur le téléviseur Symptôme

L’écran du menu ou l’écran 0 L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet d’informations d’état ne appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil. s’affiche pas sur le téléviseur. 0 Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d'image autre que 16:9 ou 4:3

0 Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information

d’état ne s’affiche pas correctement.

o Impossible de lire le Bluetooth Symptôme Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

0 La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du

périphérique Bluetooth pour activer la fonction Bluetooth.

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec

0 Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

0 Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

0 Reconnectez le périphérique Bluetooth.

o La fonction de contrôle HDMI ne fonctionne pas Symptôme La fonction de contrôle HDMI ne fonctionne pas.

0 Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”.

0 Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle

0 Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet

0 Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un

HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. appareil.

dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.

Réinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Eteignez l’appareil à l’aide de X. Appuyez sur X tout en appuyant simultanément sur TUNER PRESET CH + et TUNE +. Relâchez les deux touches lorsque l’affichage commence à clignoter à intervalles d’environ 1 seconde.

0 Vous pouvez également réinitialiser l’ensemble des réglages aux valeurs d’usine par défaut par le biais de “Réinitialiser” dans le menu. (v p. 91)

À propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

0 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’une TV et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

0 4K Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

0 Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Si vous connectez l’appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement. 0 Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur. 0 Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV. 0 Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV. 0 Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI. Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

o Formats audio pris en charge PCM linéaire 2 canaux

Système de protection des droits d’auteur

2 canaux, 32 kHz – 192 kHz, 16/20/24 bit Dolby Digital / DTS / Dolby TrueHD / Dolby Digital Plus / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express

o Signaux vidéo pris en charge 0 480i

Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP. 0 Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

0 Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le logo HDMI.

Lecture d’un périphérique Bluetooth

Fonction mémoire personnelle plus

Cet appareil prend en charge le profil Bluetooth suivant. 0 A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité. 0 AVRCP (Audio/Video Remote Control Profile): Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée. 0 Les paramétrages “Paramètres surr.” et “Tonalité” sont mémorisés pour chaque mode son.

Fonction dernière mémoire

o À propos des communications Bluetooth

Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille.

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements. 0 Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés 0 À proximité de portes automatiques et d’alarmes incendie

Modes audio et canaux de sortie

S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Config.Enceintes”. (v p. 83)

z L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 86)

Modes audio et paramètres surround Paramètres surr. Mode son

S S S S S S S S S S S S S S Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS. Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS, ou ce DVD-Audio. Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 86)

Types de signaux d’entrée et modes audio correspondants

F Indique le mode audio par défaut. S Indique le mode audio sélectionnable.

Type et format des signaux d’entrée PCM Mode son

DTS Surround DTS-HD MSTR DTS-HD HI RES DTS Surround DTS 96/24 DTS Express DTS Neo:6 Cinema DTS Neo:6 Music Dolby Surround Dolby TrueHD Dolby Digital Plus Dolby Digital Dolby Pro Logic g Movie Dolby Pro Logic g Music Dolby Pro Logic g Game Dolby Pro Logic Multi Ch In Multi Ch In Direct Direct Mode audio original Multi Ch Stereo Virtual Stereo Stereo

Explication des termes o Dolby

Dolby Pro Logic g Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories. La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux stéréo pleine bande (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “immersive” qui offre une sensation riche de présence avec toutes les sources stéréo.

Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories. 5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2 canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous.

Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction.

DTS-HD High Resolution Audio

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique.

DTS-HD DTS Neo:6™ est une technologie de décodage de matrice permettant d’obtenir une lecture surround de canal 6.1 avec des sources à 2 canaux. Il inclut “DTS Neo:6 Cinema”, qui convient pour la lecture de films et “DTS Neo:6 Music”, qui convient pour la lecture de la musique.

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Impédance des enceintes

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”.

Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media® Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système.

Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original.

Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté.

HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu.

Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Renseignements relatifs aux marques commerciales

Pour les brevets DTS, rendez-vous à l’adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, DTS-HD et le logo DTS-HD sont des marques commerciales déposées et/ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés.

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d’autres pays. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio, Pro Logic et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Spécifications o Section audio 0 Amplificateur de puissance

Avant: 70 W + 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 70 W + 70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Sensibilité d’entrée / Impédance d’entrée:

Réponse en fréquence:

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 –15 W) Gamme de fréquence de réception :

87,5 MHz – 108,0 MHz

Sensibilité efficace :

o Section Bluetooth Système de communication :

Version Bluetooth 4.2 + EDR (Enhanced Data Rate)

Puissance de transmission :

Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale :

Environ 30 m dans la ligne de visionz

Bande de fréquence :

Schéma de modulation :

FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge :

A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.5

Codec correspondant :

SBC Portée de transmission (A2DP) :

zLa plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc.

Consommation électrique :

300 W Consommation électrique en mode veille :

Éléments de configuration du menu HDMI PassThrough Bluetooth veille (v p. 77) / HDMI Contrôle (v p. 89) (v p. 78)

Consommation électrique

0,5 W Veille CEC Arrêt

0,5 W Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.

o Dimensions (Unité : mm)

vL Lecteur Blu-ray Disc 31, 38

Circuit de protection 118

Commande d’un boîtier 30

Lecture aléatoire 53

Commande de tonalités 54 Connexion des enceintes 20 Conseils 94

vM Minuterie sommeil 63 Mise en sourdine 38 Mode audio Direct 59 Mode audio Dolby 58, 114

Dépistage des pannes 95

HDMI Contrôle 61, 78

vS Panneau arrière 14

Signal d’entrée 113

Paramétrage général 69, 87

Paramétrage de l’enceinte 68, 83 Périphérique Bluetooth 40 Plan du menu de l’interface graphique 67 vR

vT Télécommande 16 Tuner satellite 30 TV 26, 27, 28

Réglages audio 67, 71 Réglages d’entrée 68, 81 Réglages vidéo 67, 77 Réinitialisation des réglages d’usine 106 Répéter la lecture 53

TV par câble 30 vV Veille auto 88 Volume 38, 62
