Intitulé	Description
Type de produit	Écran incurvé gamer
Taille de l'écran	27 pouces
Résolution	2560 x 1440 (QHD)
Type de dalle	VA (Vertical Alignment)
Taux de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Angle de vision	178° horizontal et vertical
Luminosité	400 cd/m²
Contraste	3000:1 (statique)
Ports disponibles	2 x HDMI, 1 x DisplayPort, 1 x USB Type-C, 2 x USB 2.0
Compatibilité VESA	Oui, 100 x 100 mm
Alimentation électrique	100-240V, 50/60Hz
Dimensions (avec pied)	612.5 x 463.5 x 233.5 mm
Poids	7.5 kg
Fonctions principales	FreeSync, HDR, réglage de la hauteur, pivot, inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, vérifier auprès du fabricant pour les pièces spécifiques
Sécurité	Respecter les normes CE, éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Idéal pour les jeux vidéo, conception ergonomique, technologie anti-scintillement

FOIRE AUX QUESTIONS - MAG272CQR MSI

Comment régler la luminosité de l'écran MSI MAG272CQR ?

Vous pouvez régler la luminosité dans le menu OSD (On-Screen Display) en appuyant sur le bouton de navigation situé à l'arrière de l'écran. Accédez à 'Image' et ajustez le niveau de luminosité.

Pourquoi l'écran ne s'allume-t-il pas ?

Assurez-vous que le câble d'alimentation est correctement branché et que l'écran est allumé. Vérifiez également que le câble vidéo est connecté à la bonne source.

Comment activer le mode FreeSync sur le MSI MAG272CQR ?

Accédez au menu OSD, allez dans 'Gaming' et activez l'option FreeSync. Assurez-vous également que FreeSync est activé dans les paramètres de votre carte graphique.

Comment connecter le moniteur à un PC ?

Utilisez un câble DisplayPort ou HDMI pour connecter le moniteur à votre PC. Branchez une extrémité du câble à la sortie vidéo de votre carte graphique et l'autre à l'entrée correspondante sur le moniteur.

Comment ajuster la résolution de l'écran ?

Pour ajuster la résolution, faites un clic droit sur le bureau de votre PC, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le MSI MAG272CQR.

Que faire si l'image est floue ou déformée ?

Vérifiez que le câble vidéo est bien connecté. Essayez de changer la résolution dans les paramètres d'affichage. Si le problème persiste, réinitialisez les paramètres du moniteur dans le menu OSD.

Comment mettre à jour le firmware de l'écran ?

Visitez le site Web de MSI pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via un USB.

Comment utiliser les ports USB de l'écran ?

Connectez un câble USB entre le port USB de votre PC et le port USB upstream de l'écran. Les ports USB de l'écran seront alors accessibles pour vos périphériques.

L'écran est-il compatible avec les consoles de jeux ?

Oui, le MSI MAG272CQR est compatible avec les consoles de jeux. Assurez-vous d'utiliser un câble HDMI pour une meilleure qualité d'image.

Comment régler l'angle de vue de l'écran ?

L'écran MSI MAG272CQR est inclinable. Pour le régler, saisissez les bords supérieur et inférieur de l'écran et inclinez-le à l'angle souhaité.

MODE D'EMPLOI MAG272CQR MSI

Avis relatif au croit d'auteur et aux marques commerciales. iii
Révision iii
Assistance technique . 3
Consignes de sécurité. iv
Conformité CE. vi
Déclaration concernant les interférences de radiofréquence FCC-B..............vi
Déclaration DEEE vii
Informations sur les substances chimiques vii

Pour Commencer 1-1

Contenu de l'emballage 1-2
Installation du socle de moniteur 1-3
Réglage du moniteur 1-8
Vue d'ensemble du moniteur 1-10
Raccordement du moniteur au PC. 1-16

Spécifications de la série MAG 272C. A-2
Modes d'affichage prédéfinis de la série MAG 272C. A-3
Specifications de la série MAG 272 A-5
Modes d'affichage prédéfinis de la série MAG 272 .A-6
Problèmes de fonctionnement A-8

Avis relatif au droit d'auteur et aux marques commerciales

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou impliciment. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Révision

Révision Date

V1.0 2019/10

Si un problème survient avec votre produit et aucune solution ne peut être obtenue à l'aide du manuel d'utilisation, veuillez contacter le lieu d'achat ou votre distributeur local. Veuillez également vous rendre sur le site https://www.msi.com/support/ pour des consels supplémentaires.

Consignes de sécurité

Lisez attentivement et minutieusement les instructions relatives à la sécurité.
Toutes les mises en garde et tous les avertissements sur l'appareil ou sur le manuel d'utilisation doivent être notés.
Confiez l'entretien à du personnel qualifié uniquement.

Conserve le Guide d'utilisation fourni avec l'emballage pour reference future.

Pour éviter tout risque d'incendie ou de décharge électrique, maintenez cet apparéil à l'écart de l'humidité et des températures élevées.

Posez cet appareil sur une surface plane et fiable avant de l'installer.

Assurez-vous que la tension d'alimentation est dans la plage de sécurité et qu'elle a ete correctement ajustee a une valeur entre 100-240 V avant de brancher l'appareil sur une prise secteur. Ne neutralise pas la broche de mise à la terre de la prise. L'appareil doit etre branché a une prise de courant avec terre.
Débranche toujours le cordon d'alimentation ou éteignez la prise secteur si l'appareil doit être laissé non utilisé pendant un certain temps, ici afin d'avoir une consommation électrique nulle.

Le ventilateur de l'appareil sert à la convection d'air afin d'éviter que l'appareil ne surchauffe. Ne couvre pas le ventilateur.

Ne laïsez pas l'appareil dans un environnement non climatisé avec une température de stockage supérieur à 60^ ou inférieure à -20^ , ce qui pourrait endommager l'appareil.

REMARQUE: La température maximale de fonctionnement est d'environ 40^ .

Lorsque vous nettoyez l'appareil, assurez-vous de retarder la prise électrique. Utilisez un chiffon doux只不过 qu'un produit chimique industriel pour nettoyer l'appareil. Ne versez jamais de liquee dans Iouverture, cela pourrait endommager l'appareil ou causer une décharge electrique.

Placez le cordon d'alimentation de sorte que personne ne puisse marcher dessus. Ne placez rien sur le cordon d'alimentation.

Maintenez toujours les objets fortement magnétiques ou électriques éloignés de l'appareil.

Si l'une des situations suivantes survient, faites vérifier l'appareil par du personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé.
Du liquide est entre dans l'appareil.
L'appareil a ete exposé à l'humidité.
L'appareil ne fonctionne pas correctement ou vous n'arrivez pas à l'utiliser selon le manuel d'utilisation.
L'appareil est tombé et est endommagé.
L'appareil présente des signes évidents de rupture.

\section*{Caracteristiques de produit ecologique}

Consommation d'énergie réduite pendant l'utilisation et la veille
Utilisation limite de substances nocives pour I'environnement et la santhe
Démontage et recyclage facies
Utilisation limitée des resources naturelles par encouragement au recyclage
Durée de vie étendue du produit par le biais de mises à niveau facies
Production de déchets solides réduite grâce à une politique de récapération

Politique environnementale

Ce produit a ete concu de forma a permetre la reutilisation de ses elements et le recyclage, et ne doit pas etre mis au rebut à la fin de son cycle de vie.
Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits.
Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximé pour plus d'informations sur le recyclage.
Les utilisateurs peuvent également nous contacter à l'adresse gpcontdev@ msi.com pour obtenir des informations relatives à la mise au rebut, à la reprise, au recyclage et au démontage appropriés des produits MSI.

★Avertissement ! Une utilisation excessive des écans est susceptible de nuire à la vue.
Recommendations :

1. Faites une pause de 10 minutes toutes les 30 minutes de visualisation.
2. Les enfants de moins de 2 ans ne doivent pas être placés devant un écran. Pour les enfants de 2 ans et plus, l'exposition aux écans doit être limitée à moins d'une heures par jour.

Conformité CE

Cet apparéil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité electromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS

(2011/65/EU). Ce produit a ete teste et declare conforme aux normes harmonisées pour les équipements informatiques, publiées sous les directives du Journal officiel de l'Union europeenne.

Déclaration concernant les interférences de radiofréquence FCC-B

Cet équipement a été trouve satisfaire les limites définies pour un apparéil numérique de Classe B conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour apporter une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement générale, utilise et peut émettre une energia de radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, il risque de causeurs des interférences néfastes aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne seroduiront pas dans une installation particulière. Si cet équipement cause des interférences néfastes à la réception radio ou TV, ce qui peut être déterminé en mettant l'équipment en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de corriger les interférences en adoptant au moins l'une des mesures indiquées ci-dessous :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipement et le récepteur.
- Brancher l'équipment sur une prise électrique relevant d'un circuit différent de celui sur lequel le récepteur est branché.
- Demandez de l'aide au revendeur ou à un technician radio / télévision experimenté.

Avis 1

Les changements ou modifications qui n'auraient pas ete expressemment approvues par la partie responsable de la mise en conformite sont de nature a preriver l'utilisateur de I'autorite necessaire pour utiliser cet équipement.

Avis 2

Les cables d'interface blindés eventuels doivent être utilisés pour pouvoir satisfaire aux limites d'émission.

Cet apparéil est conforme à la section 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. cet apparéil ne doit pas causeur d'interférences nuisibles et
2. cet appeareil doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Déclaration DEEE

En vertu de la Directive de l'Union Européenne ("UE") sur les Déchets d'équipements électriques etlectroniques, Directive 2012/19/EU, prénant effet le 13 août 2005, les produits des "équipements électriques et électroniques" ne peuvent plus être jetsés comme des déchets menagers et les fabricants des équipements électroniques concernés seront obligés de reprendre ces produits à la fin de leur cycle de vie utile.

Informations sur les substances chimiques

Conformément aux règlements sur les substances chimiques, tels que le Règlement REACH de l'UE (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit des informations sur les substances chimiques générées dans les produits à l'adresse suivante :

https://www.msi.com/html/popup/csr/evmptrttpcm.html

Pour Commencer

Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tener les appareils et d'utiliser une dragonne reliée à la terre pour éviter l'électricité statique.

IMPORTANT

• Les illustrations sont fournies uniquement à titre indicatif. L'apparce de votre monieur peut varier.
  N'utilisez aucun objet pointu sur le moniteur.

Contenu de l'emballage

1. Moniteur
2. Socle
3. Base du socle avec vis
4. Cordon d'alimentation (MAG272C / MAG272CR / MAG272CQR / MAG272CRX)
5. Adaptateur d'alimentation & Cordon d'alimentation (MAG272 / MAG272R / MAG272QP / MAG272QR)
6. Cable HDMI (en option)
7. Cable DisplayPort (en option)
8. Câble USB amont (pour activer les ports USB sur le moniteur)
9. Guide de démarrage rapide

10. Carte de garantie

11. Contactez votre lieu d'achat ou votre distributeur local si l'un des éléments est endommagé ou manquant.

12. Le contenu de l'emballage peut varier en fonction du pays.

Installation du socle de moniteur

IMPORTANT

Placez le moniteur sur une surfaceSouple et protégée pour éviter de rayer le panneau d'affichage.

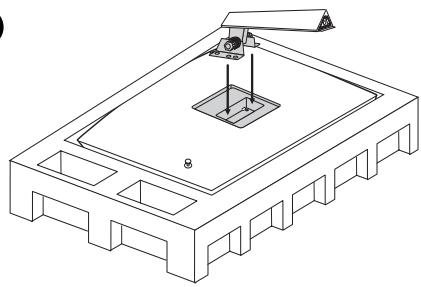

> MAG272C

1. Alignez les loquets du pied de support sur le moniteur.

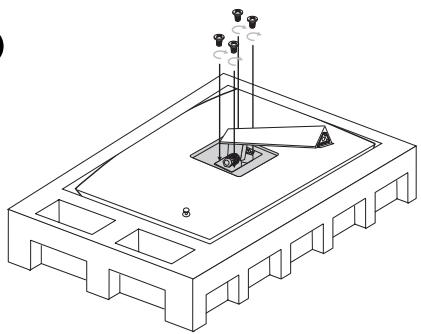

2. Serrez le pied de support avec les vis dédiées.

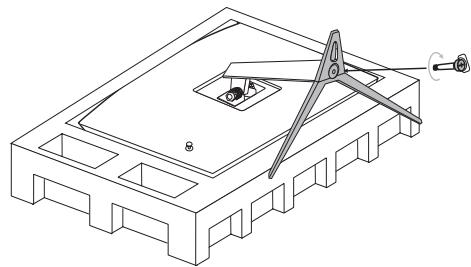

3. Raccordez la base au socle et serrez la vis de la base pour fixer la base.

1

2

3

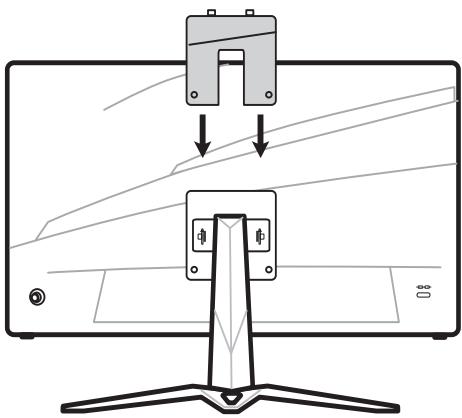

1. Alignez les loquets pour fixer la plaque VESA et verrouillez les vis.

4

IMPORTANT

Les trous de fixation du pied de support peuvent également servir à fixer le monitour sur un mur. Veuillez vous renseigner auprès de votre revendeur pour obtenir le kit de fixation murale adapté.

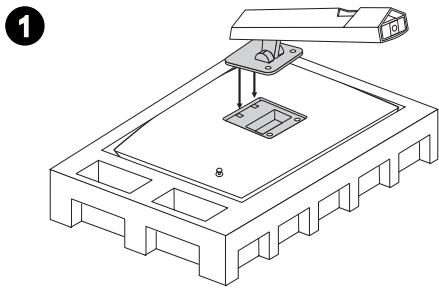

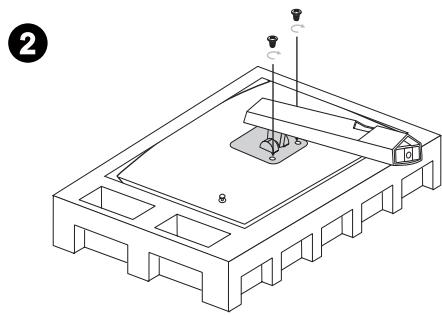

> MAG272CR/MAG272CQR/MAG272CRX

1. Alignez les loquets du pied de support sur le moniteur.
2. Serrez le pied de support avec les vis dédiées.

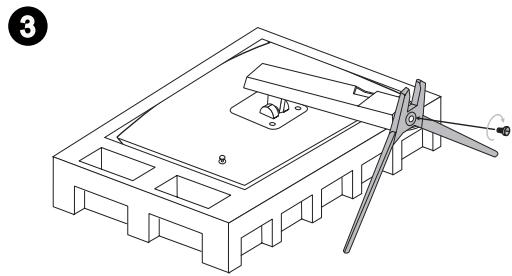

3. Raccordez la base au socle et serrez la vis de la base pour fixer la base.

IMPORTANT

Les trous de fixation du pied de support peuvent également servir à fixer le moniteur sur un mur. Veuillez vous renseigner auprès de votre revendeur pour obtenir le kit de fixation murale adapté.

> MAG272

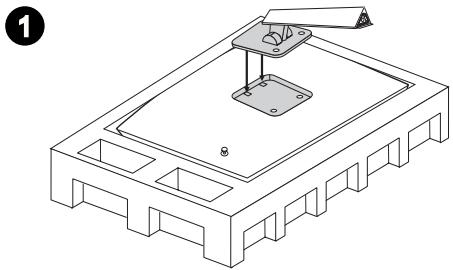

1. Alignez les loquets du pied de support sur le moniteur.

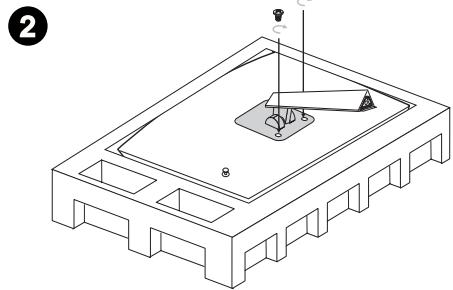

2. Serrez le pied de support avec les vis dédiées.

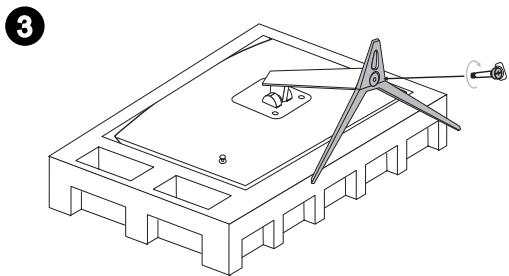

3. Raccordez la base au socle et serrez la vis de la base pour fixer la base.

IMPORTANT

Les trous de fixation du pied de support peuvent également servir à fixer le moniteur sur un mur. Veuillez vous renseigner auprès de votre revendeur pour obtenir le kit de fixation murale adapté.

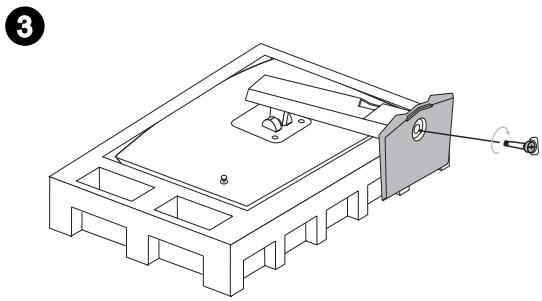

> MAG272R/MAG272QP/MAG272QR

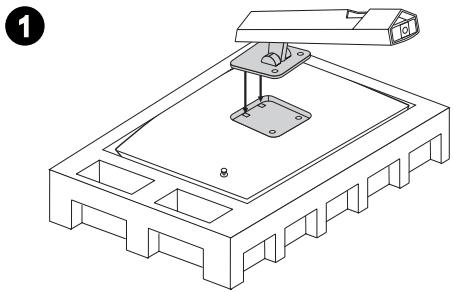

1. Alignez les loquets du pied de support sur le moniteur.

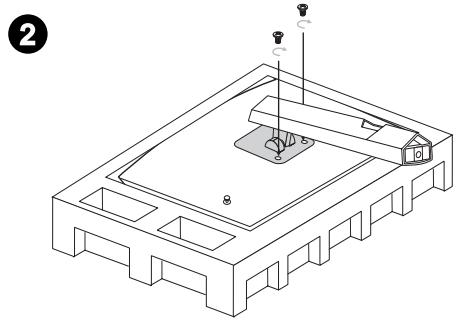

2. Serrez le pied de support avec les vis dédiées.
3. Raccordez la base au socle et serrez la vis de la base pour fixer la base.

IMPORTANT

Les trous de fixation du pied de support peuvent également servir à fixer le monitour sur un mur. Veuillez vous renseigner auprès de votre revendeur pour obtenir le kit de fixation murale adapté.

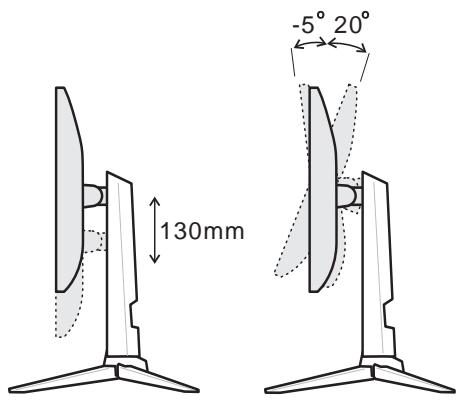

Réglage du moniteur

Ce moniteur est donc pour maximiser votre comfort de visualisation avec ses capacités de réglage tels que l'inclinaison et levée.

IMPORTANT

Évitez de toucher le panneau d'affichage en réglient le moniteur.

> MAG272C

> MAG272CR/MAG272CQR/MAG272CRX

MAG272

MAG272R/MAG272QP/MAG272QR

IMPORTANT

Veuillez incliner le moniteur en arrêt avant de pivoter.

Vue d'ensemble du moniteur

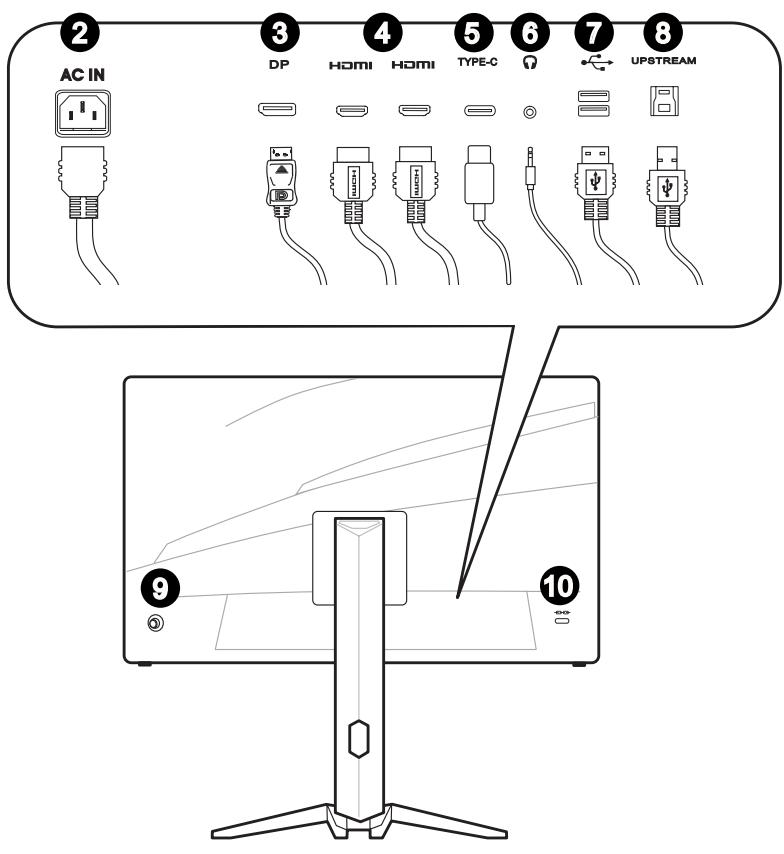

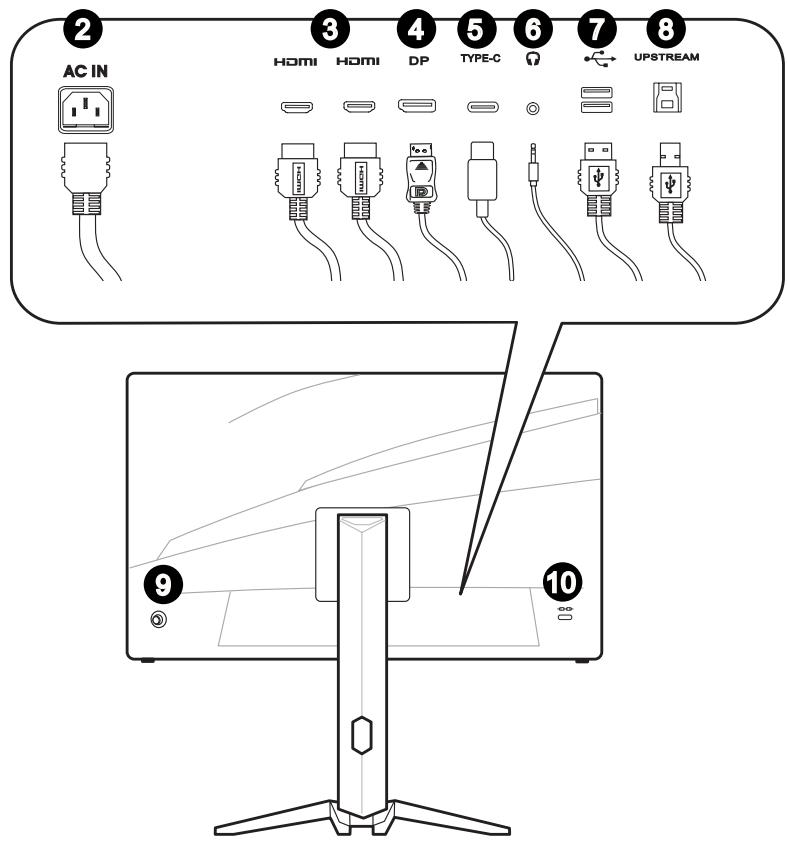

MAG272C / MAG272CR / MAG272CQR

Bouton d'alimentation

Prise d'alimentation

DisplayPort

Port HDMI

Port USB-C

Ce port peut envoyer simultanément un signal video et une alimentation allant jusqu'à PD 5V / 3A. Il ne supporte pas la fonction de transmission de données.

Prise casque

Port USB 2.0 Type A (MAG272C / MAG272CR)

Port USB 3.2 Gen1 Type A (MAG272CQR)

Port USB 2.0 Type B amont (MAG272C / MAG272CR)

Port USB 3.2 Gen1 Type B amont (MAG272CQR)

Pour le cable USB amont.

IMPORTANT

Recherche le cable USB amont dans l'emballage et raccordez-le au PC et au moniteur. Une fois ce cable raccordé, les ports USB Type A aval du moniteur sont prets à être utilisés.

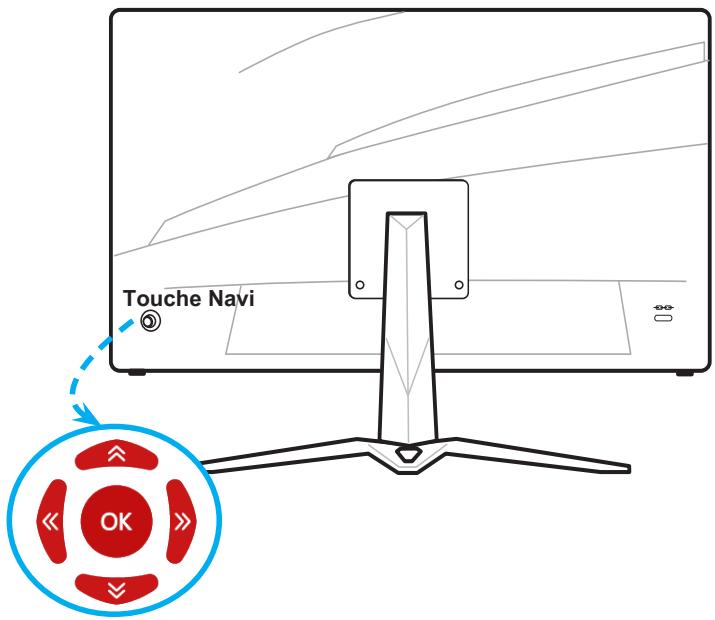

Touche Navi

Verrou Kensington

MAG272CRX

Bouton d'alimentation

Prise d'alimentation

Port HDMI

DisplayPort

Port USB-C

Ce port peut envoyer simultanément un signal video et une alimentation allant jusqu'à PD 5V / 3A. Il ne supporte pas la fonction de transmission de données.

Prise casque

Recherche le cable USB amont dans l'emballage et raccordez-le au PC et au moniteur. Une fois ce cable raccordé, les ports USB Type A aval du moniteur sont prets à être utilisés.

Touche Navi

Verrou Kensington

> MAG272/MAG272R/MAG272QP/MAG272QR

Bouton d'alimentation

DisplayPort

Port HDMI

Port USB-C

Ce port peut envoyer simultanément un signal video et une alimentation allant jusqu'à PD 5V / 3A. Il ne supporte pas la fonction de transmission de données.

Prise casque

Port USB 2.0 Type B amont

Pour le cable USB amont.

IMPORTANT

Recherche le cable USB amont dans l'emballage et raccordeez-le au PC et au moniteur. Une fois ce cable raccordé, les ports USB Type A aval du moniteur sont prêts à être utilisés.

Port USB 2.0 Type A

Prise d'alimentation

Touche Navi

Verrou Kensington

Raccordement du moniteur au PC

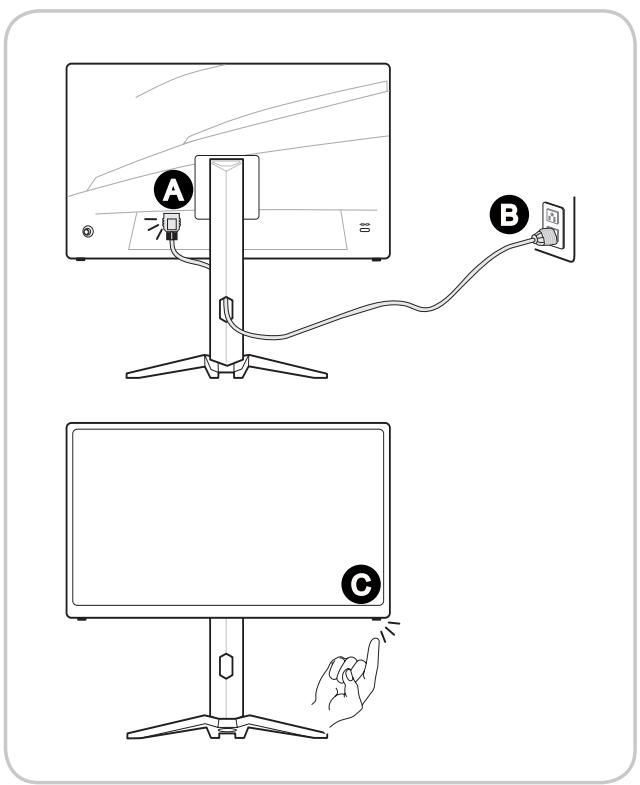

> MAG272C / MAG272CR / MAG272CQR / MAG272CRX

1. Éteignez votre ordinateur.
2. Raccordez le cable HDMI / DisplayPort depuis le moniteur vers votre ordinateur.
3. Raccordez le cordon d'alimentation à la prise d'alimentation du monitreur. (Figure A)
4. Branchez le cordon d'alimentation dans la prise électrique. (Figure B)
5. Allumez le moniteur. (Figure C)
6. Allumez l'ordinateur puis attendez que le moniteur détecte automatiquement la source du signal.

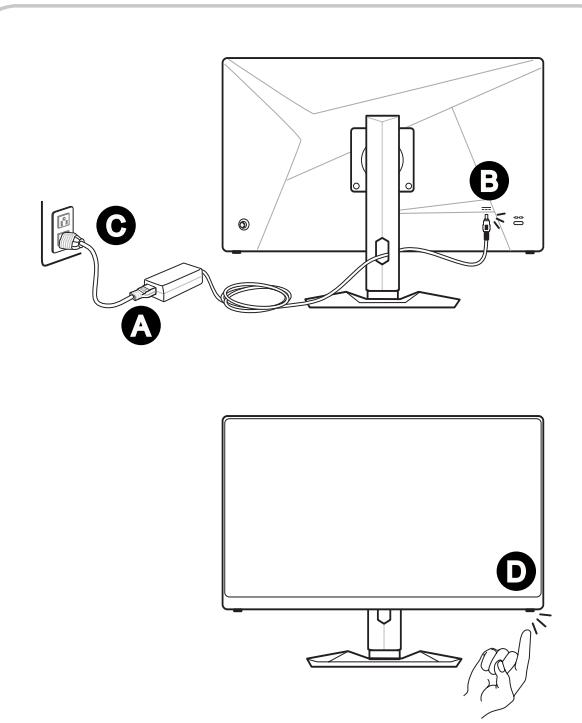

> MAG272/MAG272R/MAG272QP/MAG272QR

1. Éteignez votre ordinateur.
2. Raccordez le cable HDMI / DisplayPort depuis le moniteur vers votre ordinateur.
3. Assemblez l'adaptateur secteur et le cordon d'alimentation du moniteur. (Figure A)
4. Raccordez l'adaptateur secteur à la prise d'alimentation du moniteur. (Figure B)
5. Branchez le cordon d'alimentation dans la prise électrique. (Figure C)
6. Allumez le moniteur. (Figure D)
7. Allumez l'ordinateur puis attendez que le moniteur détecte automatiquement la source du signal.

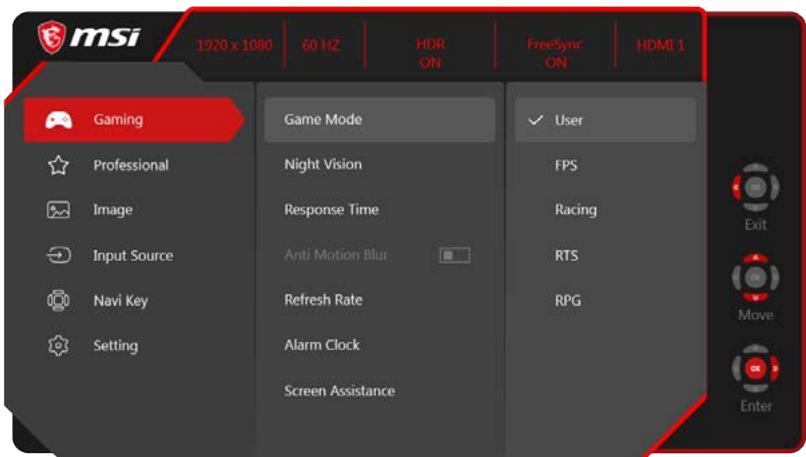

Configuration OSD

Ce chapitre fournit des informations essentielles sur la configuration OSD.

IMPORTANT

Toutes les informations sont sujettes à modification sans préavis.

Touche Navi

Le moniteur dispose d'une touche navi, une commande multi-directionnelle permettant de naviguer dans le menu de l'affichage à l'écran (OSD).

Les réglages par défaut de la touche navi sont les suivants.

Navi Key (Touche Navi)	Hot Key (Touché de raccourci) (Lorsque le menu OSD est ARRÊT)				Basic Operations (Operations de base) (Lorsque le menu OSD est MARCHE)
Middle Button (Bouton central)	OSD Main Menu (Menu principal de l'OSD)				■ Accès aux sous-menus ■ Confirmation d'une série ou d'un réglage
	Gaming	Game Mode	√	User
	Professional	Night Voice	FPS	Racing
	Image	Response Time	Racing	RTS
	Input Source	Audio Motion Blue	RTS	Video
	Nui Key	播放 Rate	DPS	Music
	Setting	Alarm Click
		Screen Avoidance
Navi Key (Touche Navi)	Hot Key (Touché de raccourci) (Lorsque le menu OSD est ARRÊT)		Basic Operations (Operations de base) (Lorsque le menu OSD est MARCHE)
Up (Haut) OK	Game Mode (Mode Jeu) Game Mode A User FPS Racing RTS BPG Select	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur les boutons Haut et Bas pour régler. ■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter sans appliquer l'effet du mode.	■ Sélection des menus et des éléments de la fonction ■ Permet d'augmenter les valeurs de la fonction
Down (Bas) OK	Screen Assistance (Aide à l'écran) Screen Assistance + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + =	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur les boutons Haut et Bas pour régler. ■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.	■ Sélection des menus et des éléments de la fonction ■ Permet de diminuer les valeurs de la fonction
Left (Gauche) OK	Alarm Clock (Réveil) Alarm Clock OFF 15:00 30:00 45:00 60:00 Select	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur les boutons Haut et Bas pour régler. ■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.	■ Sélection des menus et des éléments de la fonction ■ Quitter le menu en cours
Right (Droite) OK	Input Source (Source d'entrée) Input Source A HDMI 1 HDMI 2 DP Type C Exe Select	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur les boutons Haut et Bas pour régler. ■ Appuyez sur le bouton Gauche pour quitter.	■ Sélection des menus et des éléments de la fonction ■ Accès aux sous-menus

Les utilisateurs peuvent acceder au menu OSD pour personnelier leurs propres touches de raccourci de la touche navi.

Plus d'options de touches de raccourci sont indiquées ci-dessous.

Navi Key Hot Key Options (Options de touches de raccourci de la touche navi)		Operations (Opérations)
Brightness (Luminosite)	Brightness A 100 70 Le Camer 0 Savoir	■ Appuyez sur le bouton central pour enregistrer la valeur et quitter. ■ Appuyez sur les boutons Haut et Bas pour régler. ■ Appuyez sur le bouton Gauche pour annuler la prévisualisation et quitter.
Refresh Rate (Taux de rafraîchissement)	Refresh Rate OH C 0 0 Select	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur le bouton Droit pour activer et sur le bouton Gauche pour désactiver le taux de rafraîchissement.
Information on Screen (Informations à l'écran)	Information On Screen OH C 0 0 Select	■ Appuyez sur le Bouton central pour confirmer la sélection et quitter. ■ Appuyez sur le bouton Droit pour activer et sur le bouton Gauche pour désactiver cette fonction.

Configuration OSD via Touche Navi

Appuyez sur le bouton central de la touche navi pour lancer le menu principal de l'affichage à l'écran (OSD). Utilisez les boutons Haut, Bas, Gauche, Droite pour ajuster les menus de la fonction souhaitation afin de correspondre à vos préférences personnelles.

GAMING (Jeu)

Menu de 1er niveau	Menu de 2ème / 3ème niveau	Description
Game Mode (Mode Jeu)	User (Utilisateur)	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	FPS	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	Racing (Course)	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	RTS	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	RPG	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	■ Utilisez le bouton Haut ou Bas pour sélectionner et prévisualiser les effets du mode.
	■ Appuyez sur le bouton central pour confirmer et appliquer votre type de mode.
Night Vision (Vision nocturne)	OFF (ARRÉT)	■ Cette fonction optimise la luminosité de l'arrête-plan. Elle est recommendée pour les yeux FPS.
	Normal
	Strong (Fort)
	Strongest (Le plus fort)
	A.I.

Menu de 1er niveau	Menu de 2ème / 3ème niveau		Description
Response Time (Temps de réponse)	Normal		■ Les utilisateurs peuvent ajuster le Temps de réponses dans n'importequel mode.■ Le temps de réponses est grisé lorsque l'options Anti-flou demouvement est activée.■ Le temps de réponses doit être régledsur Rapide après la désactivationde l'Anti-flou de mouvement.
	Fast (Rapide)
	Fastest (Le plus rapide)
Anti Motion Blur (Anti-flou demouvement)	(Off) (ARRÉT)		■ Lorsque l'options d'Anti-flou demouvement est activée, les optionsHDCR et Luminosité ne peuventpas été activées et seront grisées.■ Le temps de réponses est grisé lorsque l'options Anti-flou demouvement est activée.L'option Anti-flou de mouvement doit être régée sur ARRÉT quand la technologie FreeSync est activée.
	(ON) (MARCHE)
Refresh Rate (Taux derafraichissement)	Location (Emplacement)	Left Top (En haut à gauche)	■ Les utilisateurs peuvent ajuster taux de rafraichissement dans n'importequel mode.■ L'emplacement par défaut de taux de rafraichissement est En bas àgauche. L'emplacement est régiable dans le menu OSD. Appuyez surle bouton central pour confirmer etappliquer votre emplacement detaux de rafraichissement.Ce monitér suit et fonctionne au taux de rafraichissement d'écranprédéfini du système d'exploitation.
		Right Top (En haut à droite)
		Left Bottom (En bas à gauche)
		Right Bottom (En bas à droite)
	OFF (ARRÉT)
	ON (MARCHE)
Alarm Clock (Réveil)	Location (Emplacement)	Left Top (En haut à gauche)	■ Les utilisateurs peuvent réglerRéveil dans n'importequel mode.Après avoir régèle l'heure, appuyez sur le bouton central pour activer la minuteur.■ L'emplacement par défaut deRéveil est En haut à gauche. Lesutilisateurs peuvent seLECTIONnerleur propre emplacement.
		Right Top (En haut à droite)
		Left Bottom (En bas à gauche)
		Right Bottom (En bas à droite)
	OFF (ARRÉT)
	15:00	00:01~99:59
	30:00
	45:00
	60:00

Menu de 1er niveau	Menu de 2ème / 3ème niveau	Description
Screen Assistance (Aide à l'écran)	None (Aucun)	■ Les utilisateurs peuvent ajuster Aide à l'écran dans n'importequel mode.■ Le réglage par défaut d'Aide à l'écran est Aucune.
	Icon (Icône)
	Position
	Reset (Réinitialiser)
FreeSync	(OFF) (ARRÊT)	■ La technologie FreeSync empêche la distorsion de l'écran.■ Le réglage par défaut de DisplayPort ou HDMI est MARCHE et peut être réglé sur MARCHE / ARRÊT dans n'importe quel mode, n'importequelle résolution, n'importequelle source d'entrée et n'importe quel taux de rafraîissement d'écran.■ L'option d'Anti-floude mouvement sera déactivée si la technologie FreeSync est activée.
	(ON) (MARCHE)

Professional (Professionnel)

Menu de 1er niveau	Menu de 2ème niveau	Description
Pro Mode (Mode Pro)	User (Utilisateur)	■ Mode par défaut. Tous les éléments peuvent être ajustés par les utilisateurs.
	Reader (Lecteur)	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	Cinema (Cinéma)	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	Designer (Concepteur)	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	HDR	■ Tous les éléments peuvent être ajustés par les utilisateurs.
	■ Utilisez le bouton Haut ou Bas pour selectionner et prévisualiser les effets du mode. ■ Appuyez sur le bouton central pour confirmer et appliquer votre type de mode.
Eye Saver (Anti-fatigue oculaire)	(OFF) (ARRÊT)	■ Anti-fatigue oculaire protège vos yeux de la lumière bleue. Lorsqu'elle est activée, la fonction Anti-fatigue oculaire ajusté la température de couleur de l'écran pour obtenir une luminosité jaune accentuated. ■ Les utilisateurs peuvent ajuster Anti-fatigue oculaire dans n'importe quel mode. ■ Lorsque le Mode Pro est réglé sur Lecture, il est obligatoire d'activer Anti-fatigue oculaire.
	(ON) (MARCHE)
HDCR	(OFF) (ARRÊT)	■ Les utilisateurs peuvent ajuster HDCR dans n'importe quel mode.
	(ON) (MARCHE)	■ HDCR(améliore la qualité de l'image en augmentant le contraste des images.
		■ Lorsque HDCR est réglé sur MARCHE, la Luminosité est grisée.
		■ HDCR et Anti-flou de mouvement ne peuvent pas être activés simultanément.
Anti Motion Blur (Anti-flou de mouvement)	(OFF) (ARRÊT)	■ Lorsque l'options d'Anti-flou de mouvement est activés, les options HDCR et Luminosité ne peuvent pas être activées et seront grisées.
	(ON) (MARCHE)	■ Le temps de réponse est grisé quand l'options d'Anti-flou de mouvement est activée.
		■ L'option Anti-flou de mouvement doit être réglée sur ARRÊT quand la technologie FreeSync est activée.
Image Enhancement (Amélioration de l'image)	OFF (ARRÊT)	■ Amélioration de l'image améliore les bords de l'image pour accroître leur piqué.
	Weak (Fable)
	Medium (Moyen)	■ Les utilisateurs peuvent ajuster Amélioration de l'image dans n'importe quel mode.
	Strong (Fort)
	Strongest (Le plus fort)

> Image

Menu de 1er niveau	Menu de 2ème / 3ème niveau		Description
Brightness (Luminosité)	0-100		■ Les utilisateurs peuvent ajuster la Luminosité en mode Utilisateur, RTS, RPG et Lecture. ■ La Luminosité est grisée lorsque Anti-flou de mouvement et HDCR sont activés.
Contrast (Contraste)	0-100		■ Les utilisateurs peuvent ajuster le Contraste dans n'arrête quel mode.
Sharpness (Nettété)	0-5		■ Les utilisateurs peuvent ajuster Nettété dans n'arrête quel mode. ■ Nettété améliore la clarté et les détails des images.
Color Temperature (Température de couleur)	Cool (Froid)		■ Le réglage par défaut de la Température de couleur est Normal. ■ Utilisez le bouton Haut ou Bas pour sélectionner et prévisualiser les effets du mode. ■ Appuyez sur le bouton central pour confirmer et appliquer votre type de mode. ■ Les utilisateurs peuvent ajuster de la Température de couleur en mode Personalisation.
	Normal
	Warm (Chaud)
	Customization (Personnalisa-tion)	R (0-100)
		G (0-100)
		B (0-100)

Menu de 1er niveau	Menu de 2ème / 3ème niveau	Description
Screen Size (Taille de l'écran)	Auto	■ Les utilisateurs peuvent ajuster la Taille de l'écran dans n'importequel mode, n'importe quelseresolution et n'importe quels taux derafraîchissement d'écran.■ Le réglage par défaut est Auto.
	4 : 3
	16 : 9

> Input Source (Source d'entrée)

Menu de 1er niveau	Menu de 2ème / 3ème niveau	Description
HDMI1		Les utilisateurs peuvent ajuster la source d'entrée dans n'importe quel mode.
HDMI2
DP
Type C

> Navi Key (Touche Navi)

Menu de 1er niveau	Menu de 2ème niveau	Description
Up (Haut) / Down (Bas) / Left (Gauche) / Right (Droite)	OFF (ARRÊT)	■ Le réglage par défaut du bouton Haut est le Mode Jeu.
	Brightness (Luminosité)	■ Le réglage par défaut du bouton Bas est Aide à l'écran.
	Game Mode (Mode Jeu)	■ Le réglage par défaut du bouton Gauche est Réveil.
	Screen Assistance (Aide à l'écran)	■ Le réglage par défaut du bouton Droit est Source d'entrée.
	Alarm Clock (Réveil)	■ Tous les éléments de la Touche Navi peuvent être ajustés via le menu OSD.
	Input Source (Source d'entrée)
	Refresh Rate (Tx rafraîchéusement)
	Information on Screen (Informations à l'écran)

> Setting (Réglage)

Menu de 1er niveau	Menu de 2ème niveau	Description
Language (Langue)	繁體中文	■ Le réglage d'usine par défaut de la Langue est Anglais.■ Les utilisateurs doivent appuyer sur le bouton central pour confirmer et appliquer le réglage de la Langue.■ La Langue est un réglage indépendant. Le réglage de la langue des utilisateurs écrase la valeur d'usine par défaut. Lorsque les utilisateurs règlent Réinitialiser sur Oui, la Langue n'est pas modifiée.
	English
	Français
	Deutsch
	Italieno
	Español
	韓국어
	日本語
	Py港ken
	Portuguès
	简体中文
	xinu
	Bahasa Indonesia
	賽馬遜
	Türkce
	(More languages coming soon)
Transparency (Transparency)	0~5	Les utilisateurs peuvent ajuster la transparence dans n'importe quel mode.
OSD Time Out (Temporisation OSD)	5~30s	Les utilisateurs peuvent ajuster la Temporisation OSD dans n'importe quel mode.
RGB LED (RVB DEL)	(Off) (ARRÉT)	Les utilisateurs peuvent passer la RVB DEL sur Arrêt ou Marche..
	(ON) (MARCHE)	La valeur par défaut est MARCHE.* Il ne supporte pas MAG272C, MAG272, MAG272QP
Information on Screen (Informations à l'écran)	(OFF) (ARRÉT)	■ Les informations sur l'état du moniteur sont affichées sur le côte droit de l'écran.■ Les utilisateurs peuvent activer ou désactiver les informations à l'écran. La valeur par défaut est ARRÉT.
	(ON) (MARCHE)
Reset (Réinitialiser)	YES (Oui)	Les utilisateurs peuvent réinitialiser et restaurer les réglages aux valeurs par défaut initiales de l'OSD dans n'importe quel mode.
	NO (Non)

A

Annexe

IMPORTANT

Toutes les informations sont sujettes à modification sans préavis.

Spécifications de la série MAG 272C

Modèle	MAG272C(3CA5)	MAG272CR(3CA5)	MAG272CQR(3CA6)	MAG272CRX(3CA0)
Taille	27 pouces
Courbure	1500R
Type de panneau	VA
Résolution	1920 x 1080@165Hz		2560 x1440@165Hz	1920 x1080@240Hz
Format d'image	16:9
Luminosité (cd/m2)	300 (max)
Rapport de contraste	3000:1
T x RAFRAICHISSEMENT	165Hz			240Hz
Temps de réponse	1ms (MPRT)
Interface d'entrée	HDMI x 2, DP x 1
E / S	■ HDMI x 2■ DisplayPort x 1■ USB-C x 1■ USB 2.0 Type A x 2■ USB 2.0 Type B x 1■ Sortie casque x 1	■ HDMI x 2■ DisplayPort x 1■ USB-C x 1■ USB 3.2 Gen1 Type A x 2■ USB 3.2 Gen1 Type B x 1■ Sortie casque x 1
Angles de vue	178°(H), 178°(V)
DCI-P3 / sRGB	90% / 115%
Traitement de surface	Anti-éblouissement
Affichage des couleurs	1.07B (8 bit +FRC)
Type d'alimentation	Alimentation interne
Consommation électrique(Typical)	Allumer < 66WStandby < 0.5WÉteindre < 0.5W		Allumer < 66WStandby < 0.5WÉteindre < 0.5W
Évaluation du système	100~240Vac, 50~60Hz, 1.5A
Réglage (Inclinaison)	-5° ~ 20°
Réglage (Hauteur)	NA	0 ~ 130mm
Verrou Kensington	Oui
Montage VESA	■ Type de plaque : 100 x 100mm■ Type de vis : M4 x 10mmDiamètre de filtage : 4mmPas de filtage : 0.7mmLongueur de filtage : 10mm

Modèle		MAG272C (3CA5)	MAG272CR (3CA5)	MAG272CQR (3CA6)	MAG272CRX (3CA0)
Dimension (L x H x P)		611.5 x 455 x 267 mm	611.5 x 560 x 267 mm
Poids Net		5.4 kg (net) / 9.0 kg (gross)	5.9 kg (net) / 13.1 kg (gross)
Environnement	Opération	Température: 0°C à 40°C Humidité: 20% à 90%, sans condensation Altitude: 0 ~ 5000m
	Stockage	Température: -20°C à 60°C Humidité: 10% à 90%, sans condensation

Modes d'affichage prédéfinis de la série MAG 272C

Standard	Résolution	MAG272C(3CA5)		MAG272CR(3CA5)		MAG272CQR(3CA6)		MAG272CRX(3CA0)
		HDMI	DP/Type C	HDMI	DP/Type C	HDMI	DP/Type C	HDMI	DP/Type C
VGA	640x480 @60Hz	V
	640x480 @67Hz	V
	640x480 @72Hz	V
	640x480 @75Hz	V
Mode Dos	720x480 @60Hz	V
	720x576 @50Hz	V
SVGA	800x600 @56Hz	V
	800x600 @60Hz	V
	800x600 @72Hz	V
	800x600 @75Hz	V
XGA	1024x768 @60Hz	V
	1024x768 @70Hz	V
	1024x768 @75Hz	V
SXGA	1280x1024 @60Hz	V
	1280x1024 @75Hz	V
WXGA+	1440x900 @60Hz	V
WSXGA+	1680x1050 @60Hz	V
Full HD	1920x1080 @60Hz	V
	1920x1080 @120Hz	V
	1920x1080 @144Hz	V
	1920x1080 @165Hz	V
	1920x1080 @240Hz							V
WQHD	2560x1440 @60Hz					V	V
	2560x1440 @120Hz					V
	2560x1440 @144Hz					V	V
	2560x1440 @165Hz						V
Résolution de synchroni-sation video	480P	V
	576P	V
	720P	V
	1080i	V
	1080P	V
	1080P @120Hz	V
	1440P					V
	1440P @120Hz					V

Specifications de la série MAG 272

Modèle	MAG272(3CA7)	MAG272R(3CA7)	MAG272QP MAG272QR(3CA8)
Taille	27 pouces
Courbure	NA
Type de panneau	VA
Résolution	1920 x 1080@165Hz		2560 x 1440@165Hz
Format d'image	16:9
Luminosité (cd/m2)	300 (max)
Rapport de contraste	3000:1
T x rafraichissement	165Hz
Temps de réponse	1ms (MPRT)
Interface d'entrée	HDMI x 2, DP x 1
E / S	■ HDMI x 2■ DisplayPort x 1■ USB-C x 1■ USB 2.0 Type A x 2■ USB 2.0 Type B x 1■ Sortie casque x 1
Angles de vue	178°(H), 178°(V)
DCI-P3 / sRGB	95.4% / 122.9%		95.6% / 123.7%
Traitement de surface	Anti-éblouissement
Affichage des couleurs	1.07B (8 bit +FRC)
Type d'alimentation	Adaptateur d'alimentation externe
Consommation électrique (Typical)	65W
Entrée d'alimentation	100~240Vac, 50~60Hz, 1.6A Max
Réglage (Inclinaison)	-5° ~ 20°
Réglage (Hauteur)	NA	0 ~ 100mm
Réglage (Pivotement)	NA	-75° ~ 75°
Réglage (Pivot)	NA	-90° ~ 90°
Verrou Kensington	Oui
Montage VESA	■ Type de plaque : 100 x 100mm■ Type de vis : M4 x 10mm▶ Diamètre de filetage : 4mm▶ Pas de filetage : 0.7mm▶ Longueur de filetage : 10mm
Dimension (L x H x P)	614.9 x 451.4 x 225.2 mm	614.9 x 532.7 x 206.7 mm

Modèle		MAG272 (3CA7)	MAG272R (3CA7)	MAG272QP MAG272QR (3CA8)
Poids Net		4.33Kg(net) / 7.1Kg(gross)	6.05Kg(net) / 8.7Kg(gross)
Environnement	Opération	Température: 0°C à 40°C Humidité: 20% à 90%, sans condensation Altitude: 0 ~ 5000m
	Stockage	Température: -20°C à 60°C Humidité: 10% à 90%, sans condensation

Modes d'affichage prédéfinis de la série MAG 272

Standard	Résolution	MAG272(3CA7)		MAG272R(3CA7)		MAG272QP MAG272QR(3CA8)
		HDMI	DP/Type C	HDMI	DP/Type C	HDMI	DP/Type C
VGA	640x480 @60Hz	V
	640x480 @67Hz	V
	640x480 @72Hz	V
	640x480 @75Hz	V
Mode Dos	720x480@60Hz	V
	720x576@50Hz	V
SVGA	800x600 @56Hz	V
	800x600 @60Hz	V
	800x600 @72Hz	V
	800x600 @75Hz	V
XGA	1024x768 @60Hz	V
	1024x768 @70Hz	V
	1024x768 @75Hz	V
SXGA	1280x1024 @60Hz	V
	1280x1024 @75Hz	V
WXGA+	1440x900 @60Hz	V
WSXGA+	1680x1050 @60Hz	V
Full HD	1920x1080 @60Hz	V
	1920x1080 @120Hz	V
	1920x1080 @144Hz	V	V	V	V	V
	1920x1080 @165Hz	V	V	V	V		V
WQHD	2560x1440 @60Hz					V	V
	2560x1440 @120Hz					V
	2560x1440 @144Hz					V	V
	2560x1440 @165Hz						V
Résolution de synchroni-sation vidéo	480P	V
	576P	V
	720P	V
	1080P	V
	1080P @120Hz	V
	1440P					V	V
	1440P @120Hz					V

Problèmes de fonctionnement

La LED d'alimentation est eteinte.

Appuyez à nouveau sur le bouton d'alimentation du moniteur.
Vérifiez si le cable d'alimentation du moniteur est correctement branché.

Aucune image.

Vérifiez si la carte graphique de l'ordinateur est correctement installée.
Vérifiez si l'ordinateur et le moniteur sont branchés à des prises électriques et sont allumés.
Vérifiez si le cable de signal du moniteur est correctement branché.
L'ordinateur est peut'être en mode Veille. Appuyez sur n'importe qu'elle touche pour activer le moniteur.

L'imag de I'ecran n'est pas correctement dimensionnee ou centree.

Consultez les Modes d'affichage prédéfinis pour définir sur l'ordinateur un réglage adaptable à l'affichage par le moniteur.

Pas de Plug & Play.

Vérifiez si le cable d'alimentation du moniteur est correctement branché.
Vérifiez si le cable de signal du moniteur est correctement branché.
Vérifiez si l'ordinateur et la carte graphique sont compatibles Plug & Play.

Les iconônes, la police ou l'écran sont flous, brouillés ou ont des problèmes de couleur.

Évitez d'utiliser des cables de ballonge video.
Réglezluminositéetle contraste.
Réglez la couleur RVB ou ajustez la température de couleur.
Vérifiez si le cable de signal du moniteur est correctement branché.
Vérifiez la présence de broches tordues sur le connecteur du cable de signal.

Le moniteur commence à scintiller ou affiche des vagues.

• Modifiez le taux de rafraîchissement pour qu'il corresponde aux capacités de votre moniteur.
• Mettez à jour les pilotes de votre carte graphique.
• Maintenez le moniteur à l'écart des appareils électriques qui peuvent cause des interférences electromagnétiques (IEM).
