TV 840C NOIR - Plaque de cuisson AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson vitrocéramique tactile encastrable
Marque	AIRLUX
Modèle	TV 840C NOIR
Nombre de foyers	4 (dont 2 avec extension double zone)
Type de commande	Touch control (capteurs tactiles)
Alimentation électrique	220-240 V ~, section câble min. 2,5 mm² (H05V2V2-F) pour jusqu'à 6400 W
Puissance maximale	Jusqu'à 6400 W (selon configuration)
Fonctions spéciales	Heat up (échauffement rapide), Timer (minuterie), Double zone, Arrêt automatique, Sécurité enfants (verrouillage)
Témoins lumineux	H pour chaleur résiduelle, point décimal ou lettre A pour Heat up, voyant E pour verrouillage
Nettoyage et entretien	Utiliser un racloir spécial pour résidus tenaces, nettoyant doux (SIDOL, STAHLFIX) et chiffon doux. Pas d'éponges abrasives, ni de spray four ou dégraisseurs, ni de nettoyeur vapeur
Sécurité	Arrêt automatique en cas d'objet sur les commandes, mise hors tension si surface fêlée, verrouillage enfant, mise à la terre obligatoire
Installation	Encastrement dans plan de travail, nécessite une isolation si un four est placé en dessous, raccordement permanent avec interrupteur omnipolaire
Dimensions d'encastrement	Voir schéma Fig.1B dans la notice (non précisées dans le texte)
Poids	Non spécifié dans la notice
Pièces détachées et réparabilité	Non mentionné explicitement, mais l'installation et les connexions électriques doivent être effectuées par un professionnel

FOIRE AUX QUESTIONS - TV 840C NOIR AIRLUX

Comment nettoyer la plaque vitrocéramique ?

Utilisez un racloir spécial (en option) pour enlever les résidus alimentaires brûlés, puis nettoyez avec un produit doux comme SIDOL ou STAHLFIX et un chiffon-papier. Rincez à l'eau et séchez avec un chiffon propre. N'utilisez jamais d'éponges abrasives, de spray pour four ou de dégraisseurs chimiques. Évitez aussi le nettoyeur vapeur.

Que faire si la surface vitrocéramique est fêlée ?

Éteignez immédiatement l'appareil pour éviter tout risque de décharge électrique. Ne l'utilisez plus et contactez un professionnel qualifié pour le remplacement.

Comment activer la fonction Heat up (échauffement rapide) ?

Sélectionnez la zone de cuisson, puis appuyez sur la touche + jusqu'à la position 9. Appuyez à nouveau sur + pour faire apparaître un point décimal ou la lettre 'A' sur l'afficheur. Dans les 5 secondes, sélectionnez le niveau de puissance souhaité (entre 1 et 8). La fonction se désactive automatiquement après atteinte de la température.

Comment utiliser le minuteur (Timer) ?

Sélectionnez la zone de cuisson et réglez la puissance. Appuyez à nouveau sur le bouton de sélection de cette zone, puis utilisez les touches + et - pour régler le temps. Un point décimal à côté du niveau de puissance indique que le minuteur est activé. Un signal sonore retentit à la fin.

Comment verrouiller la plaque pour éviter une utilisation par les enfants ?

Maintenez le doigt sur le capteur B (verrouillage) pendant environ deux secondes. Le voyant E s'allume pour indiquer que la fonction est active. Pour désactiver, répétez la même action.

Que signifie le symbole 'H' sur l'afficheur ?

Le symbole 'H' indique que la zone de cuisson est encore chaude (température supérieure à environ 50°C). Ne touchez pas cette zone tant que le 'H' est affiché.

La plaque ne s'allume pas, que faire ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Assurez-vous qu'aucun objet n'est posé sur les commandes tactiles. Si la fonction de verrouillage est activée (voyant E allumé), désactivez-la. Si le problème persiste, contactez un professionnel.

Comment activer la double zone (extension) ?

Allumez le plan et sélectionnez la zone souhaitée (F1 ou F2). Réglez la puissance, puis appuyez sur le bouton L (fig.5-7-8) pour activer la double zone. Pour la désactiver, sélectionnez à nouveau la zone et appuyez sur L.

Quels types de casseroles utiliser ?

Utilisez des récipients au fond plat, d'un diamètre égal ou légèrement supérieur à la zone chauffante. Évitez les fonds rugueux qui pourraient rayer la surface vitrocéramique.

Comment installer correctement la plaque ?

L'installation doit être réalisée par un professionnel. La plaque s'encastre dans un plan de travail selon les cotes Fig.1B. Les connexions électriques doivent respecter les normes, avec un interrupteur omnipolaire et une mise à la terre obligatoire. Si un four est placé en dessous, une isolation thermique est nécessaire.

MODE D'EMPLOI TV 840C NOIR AIRLUX

Lire attentivement le contenu duprésent livre, étant donné qu'il fournit d'importantes indications concernant la sécurité d'installation, d'utilisation et d'entretien. Conserver le livre pour toute consultation ultérieure. Toutes les opérations concernant l'installation /remplacement (connexions électriques) doivent être effectuees par un personnel spécialise en conformite avec les normes en vigueur.

CONSIGNES POUR LA SECURITE

Il est préférible d'utiliser des recipients au fond plat ayant un diamètre égal ou légarement supérieur à celui de la surface chauffée. Il ne faut pas avoir recours à des recipients ayant une base ruguease, afin d'évitier d'érafler la surface thermique du plan (Fig. 2). Cet apparéil n'est pas prévu pour que les enfants s'en servent de même que pour les personnes qui nécessitant d'un supervision. Faire attention à ce que les enfants ne jouent pas avec l' apparéil.

Important

• éviter les sorties de liquide, dans ce but, si on peut faire bouillir ouCHAuffer des liquides, réduire l'alimentation de chaleur
• ne pas laisser les éléments chauffants mis sous tension avec des casseroles et poèles vides ou bien sans réciplents
• une fois que I'on a terminé de cusiner, éteindre la résistance relative au moyen de la commande indiquée ci-après

Attention :

• NE PAS UTILISER UN NOTTOYEUR A VAPEUR

• Si la surface est fêlée, éteindre l'appareil, afin d'éviter l'eventualité de décharges électriques.

• Cet apparéil n'a pas été concu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance.

• Veiller à ce que les enfants ne jouent pas avec l'appareil.

Cet apparéil est marqué conformément à la Directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques (DEEE).Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous évitez ainsi des conséquences nafastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparèils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.

Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

Les prsentes instructions s'adressent à un installerateur spécialisé et servent de guide pour l'installation, le réglage et l'entre-

tien en conformité avec les lois et les normes en vigueur. Si un four à encastrer ou n'importe quel autre apparèillage produitant de la chaleur doit être directement monté au-dessous du plan de cisson en vitrocéramique, IL EST NÉCESSAIRE QUE CET APPAREILLAGE (four) ET LE PLAN DE CUISSON EN VITROCÉRAMIQUE SOIENT CONVENABLEMENT ISOLÉS, de manière à ce que la chaleur produit par le four, mesure sur le côté droit du fond du plan de cisson, ne dépasse pas 60^ . Le manque de respect de cette précaution pourrait déterminer le fonctionnement erréné du système TOUCHCONTROL.

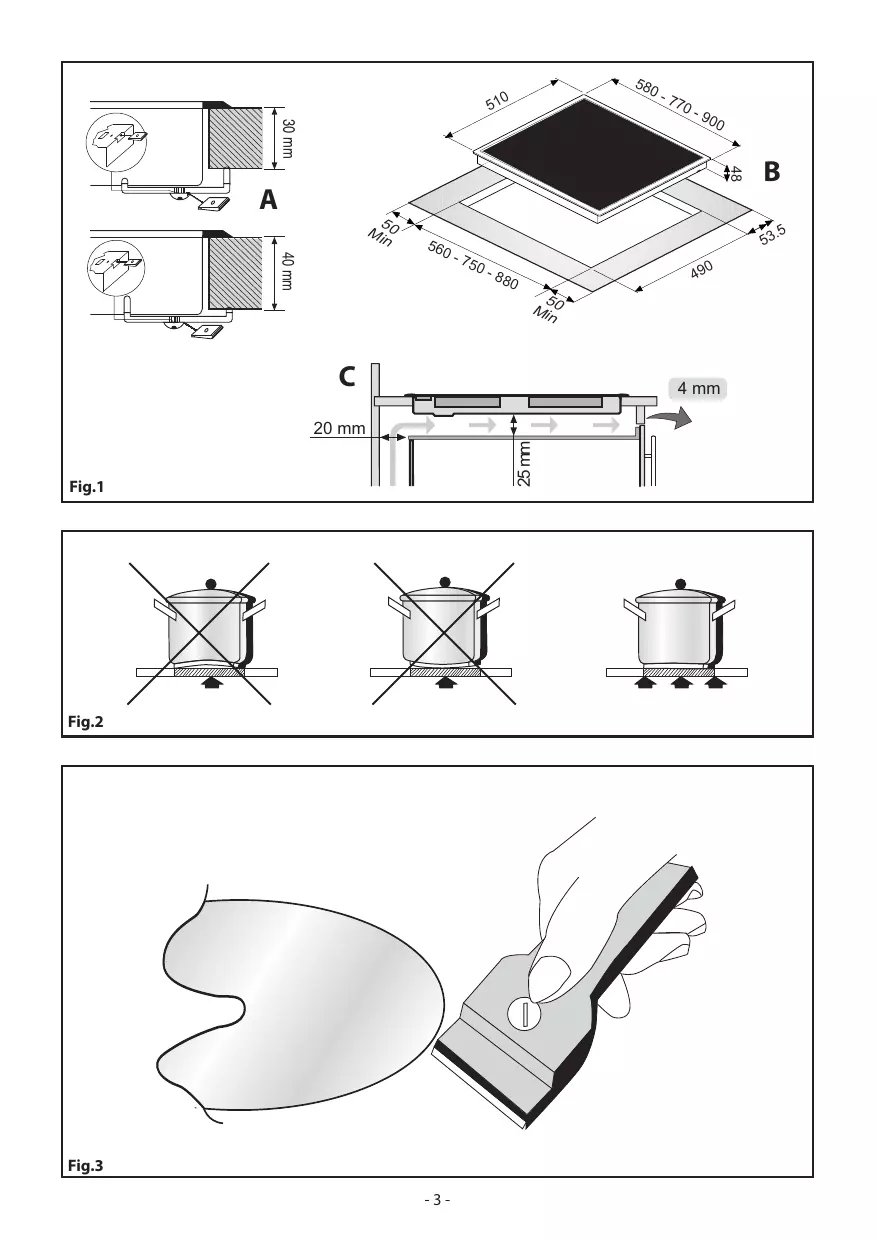

- Positionnement (Fig.1)

L'appareil electroménager est réalisé pour être encastré dans un plan de travail, suivant l'illustration sur la figure spécifique. Préparer la collie pour sceller le périmètre dans le sens de toute sa longueur (dimensions de la coupe Fig.1B). Bloquer l'appareil electroménager sur le plan de travail au moyen des 4 brides fournies, compte tenu de l'épaissur du plan de travail (Fig.1A). Si la partie inférieure de l'appareil, après l'installation, est accessible par la partie inférieure du meuble, il faut monter un panneau de séparation en respectant les distances indiquées (Fig.1C). Ceci n'est pas nécessaire si l'installation se fait sous un four.

- Connexions électriques

Avant d'effectuer les connexions électriques, s'assurer que: - le cable électrique de la terre est bien de 2 cm plus long que les autres cables;

• les caractéristiques de l'installation sont conformes aux indications sur la plaquette d'identification appliquée sur la partie inférieure du plan de travail;

• l'installation est dotée d'une mise à la terre efficace conforme aux normes et aux dispositions de la loi en vigueur.

La mise à la terre est obligatoire aux termes de la loi.

Si l'appareil n'est pas équipé d'un cable, utilisez-en un de type:

« H05V2V2-F » pour des puissances jusqu'à 6400 Watt. La section de ce cable doit être d'au moins 2,5 mm², ou 4 mm² en cas de puissances supérieures

Le cable ne doit atteindre enaucun point une temperature supérieure de 50^ par rapport a la temperature ambiente. L'appareil est concu pouretre raccorde de maniere permanente au secteur electrique, voila pourquoit il est nécessaire de prévoir un interrupteur omnipolaire, avec une distance d'ouverture des contacts d'au moins 3 mm, approprié à la charge indiquée dans la plaquette conformément aux normes en vigueur (le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l'interrupteur).

Une fois l'installation terminée, l'interrupteur omnipolaire doit être facilement accessible.

UTILISATION ET ENTRETIEN

- Entretien

Éliminer tous résidus de nourriture évientuels ainsi que les gouttes de graisse de la surface de cuisson à l'aide du racloi special fourn sur demande (Fig. 3). Nettoyer les最好的 possible l'emplacement chauffé en ayant recours à un SIDOL, STAHLFIX ou à autres produits similaires et à un chiffon-papier, ensuite rincer à l'eau et secher avec un chiffon bien propre. Au moyen du racloi spécial (en option) éliminer immédiametè de l'emplacement chauffé de cuisson les fragments de feuilles d'aluminium et la matière plastique qui ont fondu par mé

garde ou les résidus de sucre ou d'aliments ayant un contenu de sucre élevé (Fig. 3). De cette façon, tout dommage possible à la surface du plan est évité. En aucun cas il faut se servir d'éponges abrasives ou de détergents chimiques irritants tels que spray pour le four ou dégraisseurs.

- Utilisation

Avoir recours au système touch control concernant la position correspondant aux exigences de cuisson, en tenant compte que plus grand est le numero et plus importante sera la chaleur dégagée.

- Fonctionnement

• C'est en fonction du modele en votre possession que l'apparéil peut être allumé, en activant le capteur de démarriage (Fig.4-5-6-7-8 A), ce qui visualisera sur tous les afficheurs un zéro pendant 10 secondes. Si aucun afficheur n'est activé d'ici 10 secondes, le plan s'était une autre fois.
• Appuyer sur la touche F de selection de la zone de cuisson souhaitation.

Sur l'afficheur respectif est visualisé un «0» lumineux avec un point decimal pour indiquerQLelle zone de ciisson est active.

• Possibilité d'activation d'un foyer à l'aide des touches sensitives "+" ou "-" dans les 10 secondes. En cas d'utilisation de la touche sensitive D, l'écran affiche la sélection 9, en cas d'utilisation de la touche sensitive C, l'écran affiche la sélection 1 ou 5 selon le modele.
• Une fois cette opération terminée, on peut désir les réglages de température à l'aide des touches «+» ou «-».
• La plaque peut être éteinte, en selectionnant «0» avec le capteur D, après 3 secondes la zone de cissson est automatiquement éteinte. Il est également possible d'éteindre une plaque, en touchant simultanément les capteurs «+» et «»
• Le plan peut être étente, en touchant simplement le capteur principal de démarriage (Fig.4-5-6-7-8 A). Si toutes les plaques sont sélectionnées sur le «0», le plan s'estent après 10 secondes.

-Dans le cas où le plan est doté de plaques avec extension (fig. 5-7-8) l'allumage de la seconde zone se fera après avoir vérifié que:
- levoyant du bouton clé (fig.5-7-8 B) est eteint,autrement il faut l'eteindre.
- appuyer sur le bouton (fig.5-7-8 A) pour allumer le plande cuisson.
- Sélectionner la plaque souhaitée et régler la puissance pouvelle avec les boutons "+" ou "".
-Une fois la puissance reglee, selectionner le bouton (fig.5-7-8 L) pour activer la double zone.
- Pour désactiver la double zone s'assurer que la plaque souhaiée soit selectionnée (fig.5-7-8 F) et appuyer sur le bouton (fig.5-7-8 L).

Nota: la fonction Double zone est activée seulement sur les plaques F1 e F2 (fig.5-7-8).

-Au cas ou un objet serait positionné au-dessus des commandes, le plan de cuisson se mettra automatiquement sur la position OFF.
Lorsqu'on met une plaque sur la position OFF et la température est supérieure à 50^ environ, il y aura une signalisation lumineuse «H» pres de la touche de selection respective (Fig. 4-5-6-7-8 H).
- La fonction B bloque le fonctionnement du plan au moment de la sélection. Exampie : si la fonction est activée, alors que le plan se situe avec deux zones allumées, le programme reste bloqué, même si onessaie d'allumer une autre zone. Il

se passé la même chose si l'appareil est mis hors tension et la fonction est activée, le plan ne s'allume pas. Pour l'activer ou la désactiver, il faut garder le doigt au-dessus du capteur B pendant environ deux secondes. La fonction est active lorsque le voyant E est allumé.

Heat up (Echauffement rapide)

La fonction Heat up permit de garder le foyer à sa tempéature maximale pendant un certain laps de temps, après qui la tempéuration redescendra à une valeur inférieure sélectionnée.

Pour activer la fonction Heat up selectionner la plaque en appuyant sur la touche + jusqu'à la position 9, une autre pression de la touche fait apparaitre pendant 5 secondes sur l'affchéure (à côté du 9) un point decimal " • " ou la lette " A ", pour indiquer que la fonction " Heat up " est activée.

Il faut seLECTIONner dans les 5 secondes qui suivent le niveau de puissance souhaite (entre 1 et 8).

La seLECTION de la puissance 9 annule la fonction.

Pour désactiver la fonction Heat up, appuyer sur la touche + jusqu'à atteindre la position 9, le point décimal disparait alors de l'afficheur.

Quand la fonction "Heat up" est activée, il est possible d'augmenter le niveau de température précédement sélectionné à l'aide de la touche (+).

Une fois que le foyer a atteint la température sélectionnée, la fonction "Heat up" se désactive automatiquement et un BIP retentit. Le foyer fonctionnera alors de façon stable au niveau de puissance sélectionné.

Timer (Fig.5).

• Sélectionner la plaque avec la puissance correspondante.
• Appuyer de nouveau sur le bouton de selection de la plaque déjà activée.
• En utilisant les boutons "+" et "-" régler le temps youlu.
• Le point décimal à côté du niveau de puissance indiquera que la plaque a la fonctio TIMER activée.
• Un signal sonore indiquera l'extinction de la zone de cuisson.

NOUS DECLINONS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
