| Type de produit | Plaque de cuisson gaz |
| Marque | SMEG |
| Modèle | SR804PGH9 |
| Dimensions (L x P x H) approx. | 80 x 52 x 5 cm |
| Poids approx. | 10 kg |
| Alimentation électrique | 220-240 V ~ 50/60 Hz, câble H05V2V2-F 3x1 mm² |
| Type de gaz | Gaz naturel G20/G25 (20/25 mbar) ou butane/propane G30/G31 (28/37 mbar) |
| Nombre de brûleurs | 5 (auxiliaire, semi-rapide, rapide, poissonnière, ultrarapide) |
| Puissance brûleur auxiliaire | 1,05 kW |
| Puissance brûleur semi-rapide | 1,8 kW |
| Puissance brûleur rapide | 2,55 kW |
| Puissance brûleur poissonnière | 2,9 kW |
| Puissance brûleur ultrarapide | 4,0 kW |
| Allumage | Électronique intégré |
| Sécurité | Dispositif de thermocouple (arrêt automatique du gaz en cas d'extinction) |
| Matériau de la surface | Acier inoxydable |
| Grilles | Amovibles, en acier |
| Nettoyage | Produits non abrasifs, éponge douce ; éviter les jets de vapeur |
| Accessoires fournis | Injecteurs pour butane/propane, joint d'étanchéité, étriers de fixation |
| Classe d'installation | Type Y (peut être installé contre des murs hauts, distance X selon schéma) |
| Distance minimale sous étagère | 750 mm |
| Conformité | Directives CEE, WEEE |
| Garantie | 2 ans (standard) |
FOIRE AUX QUESTIONS - SR804PGH9 SMEG
Questions des utilisateurs sur SR804PGH9 SMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice SR804PGH9 - SMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SR804PGH9 de la marque SMEG.
MODE D'EMPLOI SR804PGH9 SMEG
INSTRUCTIONS POUR L'INSTALLATEUR : elles s'adressent au technicien qualifié qui doit contrôler le circuit du gaz de façon appropriée et effectuer l'installation, la mise en service et l'essai de l'appareil.
INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.
1 AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION
CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. CONSERVEZ-LE EN BON ÉTAT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DU PLAN DE CUISSON. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS FOURNIES AVANT D'UTILISER LE PLAN DE CUISSON. CONSERVEZ ÉGALEMENT LA SÉRIE D'INJECTEURS FOURNIS. L'INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR LE PERSONNEL QUALIFIÉ ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX DIRECTIVES CEE ACTUELLEMENT EN VIGUEUR. L'APPAREIL A ÉTÉ FABRIQUÉ POUR L'UTILISATION SUIVANTE : CUISSON ET RÉCHAUFFEMENT DES ALIMENTS ; TOUTE AUTRE UTILISATION EST CONSIDÉRÉE COMME IMPROPRE.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS DIFFÉRENTES DE CELLES QUI FIGURENT DANS CE MANUEL.
SI L'APPAREIL EST INSTALLÉ SUR DES EMBARCATIONS OU DANS DES CARAVANES, NE L'UTILISEZ PAS EN GUISE DE CHAUFFAGE AMBIANT.
N'UTILISEZ JAMAIS CET APPAREIL POUR RÉCHAUFFER UNE PIÈCE.
CET APPAREIL EST MARQUÉ CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2002/96/CE RELATIVE AUX APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
CETTE DIRECTIVE DÉFINIT LES NORMES DE RAMASSAGE ET DE RECYCLAGE DES APPAREILS USAGÉS EN VIGUEUR SUR TOUT LE TERRITOIRE DE L'UNION EUROPÉENNE.
LA PLAQUETTE SIGNALÉTIQUE, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST APPOSÉE SUR L'APPAREIL DE MANIÈRE BIEN VISIBLE. LA PLAQUETTE NE DOIT JAMAIS ÊTRE RETIRÉE.
Avertissements généraux
AVANT DE METTRE L'APPAREIL EN SERVICE, RETIREZ OBLIGATOIREMENT TOUS LES FILMS DE PROTECTION.
POUR TOUTE OPÉRATION, IL EST VIVEMENT CONSEILLÉ DE METTRE DES GANTS THERMIQUES.
ÉVITEZ ABSOLUMENT D'UTILISER DES ÉPONGES EN ACIER ET DES RACLOIRS TRANCHANTS SUSCEPTIBLES D'ENDOMMAGER LES SURFACES.
UTILISEZ DES PRODUITS NORMAUX, NON ABRASIFS ET, LE CAS ÉCHÉANT, UN OUTIL EN BOIS OU EN PLASTIQUE. RINCEZ SOIGNEUSEMENT ET SÉCHEZ AVEC UN CHIFFON DOUX OU EN MICROFIBRE.
NE PAS LAISSER L'APPAREIL SANS SURVEILLANCE AU COURS DE CUISSONS QUI PEUVENT LIBÉRER DES GRAISSES OU DES HUILES.
LES GRAISSES ET LES HUILES PEUVENT S'INCENDIER.
APRÈS AVOIR UTILISÉ LE PLAN, TOUJOURS VÉRIFIER SI LES BOUTONS DE COMMANDE SONT SUR O (ÉTEINT).
NE PAS DÉPOSER SUR LES GRILLES DU PLAN DE CUISSON DES CASSEROLES DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET RÉGULIER.
NE PAS UTILISER DES RÉCIPIENTS QUI DÉPASSENT LE PÉRIMÈTRE EXTERNE DU PLAN.
2 AVERTISSEMENTS POUR LA SÉCURITÉ
CONSULTER LES INSTRUCTIONS D'INSTALLATION POUR LES CONSIGNES DE SÉCURITÉ POUR APPAREILS ÉLECTRIQUES OU AU GAZ ET POUR LES FONCTIONS DE VENTILATION.
DANS VOTRE INTÉRÊT ET POUR VOTRE SÉCURITÉ, LA LOI ÉTABLIT QUE L'INSTALLATION ET L'ASSISTANCE DE TOUS LES APPAREILS ÉLECTRIQUES SOIENT EFFECTUÉES PAR DU PERSONNEL QUALIFIÉ CONFORMÉMENT AUX NORMES EN VIGUEUR.
NOS INSTALLATEURS RECONNUS GARANTISSENT UN TRAVAIL SATISFAISANT.
LES APPAREILS AU GAZ OU ÉLECTRIQUES DOIVENT TOUJOURS ÊTRE DÉBRANCHÉS PAR DES PERSONNES COMPÉTENTES.
AVANT DE BRANCHER L'APPAREIL, COMPARER LES DONNÉES INDIQUÉES SUR LA PLAQUETTE AVEC CELLES DU RÉSEAU.
LA PLAQUETTE SIGNALÉTIQUE, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE SE TROUVE SOUS LE CARTER DANS UN ENDROIT BIEN VISIBLE. LA PLAQUETTE SUR LE CARTER NE DOIT JAMAIS ÊTRE RETIRÉE.
AVANT D'EFFECTUER LES TRAVAUX D'INSTALLATION / ENTRETIEN, S'ASSURER QUE L'APPAREIL N'EST PAS ALIMENTÉ PAR LE RÉSEAU ÉLECTRIQUE.
LA FICHE À RELIER AU CÂBLE D'ALIMENTATION ET LA PRISE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES À LA RÉGLEMENTATION EN VIGUEUR.
LA PRISE DEVRA ÊTRE ACCESSIBLE UNE FOIS L'APPAREIL MONTÉ DANS LA CUISINE ÉQUIPÉE. NE JAMAIS DÉBRANCHER LA FICHE EN LA TIRANT PAR LE CÂBLE.
SI LE CÂBLE D'ALIMENTATION EST ABÎMÉ, CONTACTER IMMÉDIATEMENT LE SERVICE D'ASSISTANCE TECHNIQUE QUI SE CHARGERA DE LE REMPLACER.
IL EST OBLIGATOIRE D'EFFECTUER LA MISE À LA TERRE EN SUIVANT LES MODALITÉS PRÉVUES PAR LES CONSIGNES DE SÉCURITÉ DE L'ÉQUIPEMENT ÉLECTRIQUE.
IMMÉDIATEMENT APRÈS L'INSTALLATION, EFFECTUEZ UN CONTRÔLE RAPIDE DE L'APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES CI-APRÈS. S'IL NE FONCTIONNE PAS, DÉBRANCHEZ L'APPAREIL DU RÉSEAU D'ALIMENTATION EN ÉNERGIE
ÉLECTRIQUE ET FAITES APPEL AU CENTRE D'ASSISTANCE LE PLUS PROCHE. N'ESSAYEZ JAMAIS DE RÉPARER L'APPAREIL.
DURANT L'UTILISATION, L'APPAREIL DEVIENT TRÈS CHAUD. FAITES ATTENTION À NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS.
L'UTILISATION DE CET APPAREIL EST INTERDITE AUX PERSONNES (NOTAMMENT LES ENFANTS) AUX CAPACITÉS PHYSIQUES ET MENTALES RÉDUITES, OU DÉPOURVUES D'EXPÉRIENCE DANS L'UTILISATION D'APPAREILS ÉLECTRIQUES, À MOINS QU'ELLES NE SOIENT SURVEILLÉES OU INSTRUITES PAR DES PERSONNES ADULTES ET RESPONSABLES POUVANT ASSURER LEUR SÉCURITÉ.
NE PERMETTEZ PAS À DES ENFANTS DE S'APPROCHER DE L'APPAREIL DURANT LE FONCTIONNEMENT OU D'EN FAIRE UN JEU.
NE PAS INTRODUIRE D'OBJETS MÉTALLIQUES POINTUS (COUVERTS OU OUTILS) DANS LES FENTES DE L'APPAREIL.
N'UTILISEZ PAS DE JET DE VAPEUR POUR NETTOYER L'APPAREIL.
LA VAPEUR POURRAIT ATTEINDRE LES COMPOSANTS ÉLECTRIQUES, CE QUI LES ABÎMERAIT ET PROVOQUERAIT DES COURTS-CIRCUITS.
NE PAS MODIFIER CET APPAREIL.
NE PAS VAPORISER DES PRODUITS EN SPRAY À PROXIMITÉ DE L'ÉLECTROMÉNAGER QUAND IL EST EN MARCHE.
NE PAS UTILISER DE PRODUITS EN SPRAY TANT QUE LE PRODUIT EST ENCORE CHAUD.
Avertissements généraux
Le fabricant décline toute responsabilité en cas de dommages personnels et matériels, occasionnés par l'utilisation de pièces détachées non originales, par la violation des consignes suscitées ou encore par une modification, ne fût-ce que d'un seul composant, de l'appareil.
3 RESPECT DE L'ENVIRONNEMENT
Pour l'emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l'environnement et recyclables. Nous vous prions de collaborer en veillant à une mise à la décharge correcte de l'emballage. Demandez à votre revendeur ou aux organismes compétents dans votre région l'adresse des centres de récupération, de recyclage et d'élimination.
N'abandonnez pas l'emballage ni des parties de ce dernier et ne le laissez jamais sans surveillance.
Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique.
Il est nécessaire également de mettre à la décharge correctement votre ancien appareil.
Important : remettez l'appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une bonne élimination permet une récupération intelligente des matériaux précieux.
Avant de jeter votre appareil, il est important de retirer les portes et de laisser les grilles et les plaques à leur emplacement, de manière à éviter que des enfants, en jouant, restent prisonniers à l'intérieur. Il est également nécessaire de couper le câble d'alimentation électrique et de le retirer avec la fiche.
3.1 Notre respect de l'environnement
Pour l'emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l'environnement et recyclables. Nous vous prions de collaborer en veillant à une mise à la décharge correcte de l'emballage. Informez-vous auprès de votre revendeur ou auprès des organisations locales compétentes pour connaître l'adresse des centres de collecte, recyclage, élimination des déchets.
N'abandonnez pas l'emballage ni des parties de ce dernier et ne le laissez jamais sans surveillance.
Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique.
Il est nécessaire également de mettre à la décharge correctement votre ancien appareil.
Important : remettez l'appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une élimination correcte permet de récupérer intelligemment les matériaux précieux.
Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Par ailleurs, coupez le câble de branchement sur le réseau électrique et enlevez-le avec sa fiche.
4 MISE EN PLACE DANS LE PLAN
Cette intervention nécessite des travaux de maçonnerie et/ou de menuiserie ; par conséquent, elle doit être effectuée par un technicien qualifié. L'installation est réalisable sur des matériaux divers, tels que maçonnerie, métal, bois massif et bois revêtu de stratifiés en plastique, pourvu qu'ils soient résistants à la chaleur (T ≥ 90 °C).

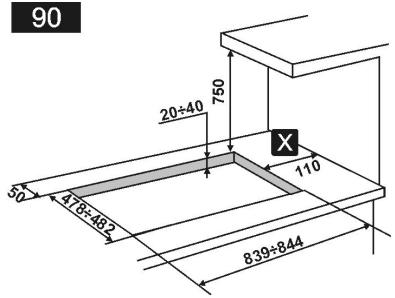

4.1 Fixation à la structure de soutien
Pratiquez une ouverture dans le plan du meuble aux dimensions indiquées dans la figure, en maintenant par rapport au bord arrêté une distance minimale de 50 mm. Cet appareil est classé "type Y" en ce qui concerne les risques d'incendie et peut être placé contre des murs plus hauts que la table de cuisson, à condition de respecter la distance "X" indiquée dans la figure, pour éviter toute détérioration due à l'échauffement. Assurez-vous qu'entre les yeux des brûleurs et une éventuelle étagère située au-dessus à la verticale, il existe une distance minimale de 750 mm.
Positionnez minutieusement le joint isolant fourni sur le périmètre externe du trou réalisé sur le dessus, d'après la figure 4 (les dimensions indiquées dans la figure se rapportent au trou du côté interne du joint), en essayant de le faire adhérer sur toute la surface par une légère pression des mains. Fixez le plan de cuisson au meuble par l'intermédiaire des étriers B et de l'entretoise A, tel qu'illustré dans les images 1, 2 et 3. L'entretoise A aidera à développer le plateau à la bonne distance du bord du dessus pour éviter les futures surchauffes durant le fonctionnement ; ne l'utiliser que dans le coin avant gauche de l'appareil. Rognez soigneusement le bord C en excès du joint (Fig. 5).
Fig. 1
Fig. 2 Fig. 3
Fig. 4
Fig. 5
5 BRANCHEMENT ÉLECTRIQUE
Assurez-vous que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil.
Cette plaque ne doit jamais être enlevée.
La fiche située à l'extrémité du câble d'alimentation et la prise murale doivent être du même type et conformes à la réglementation en vigueur en matière d'installations électriques. Vérifiez que la ligne d'alimentation est dotée d'une mise à la terre appropriée.
Prévoyez sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible et à proximité de l'appareil.
Évitez l'utilisation d'adaptateurs ou de dérivateurs.
En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 1 mm² (câble de 3×1), en tenant compte du fait que l'extrémité à brancher à l'appareil devra avoir le fil de mise à la terre (jaune-vert) plus long d'au moins 20 mm. Utilisez un câble du type H05V2V2-F ou équivalent, à l'exclusion de tout autre type de câble. Ce câble doit être résistant à une température maximale de 90 °C. Le remplacement du câble doit être effectué par un technicien spécialisé, qui devra procéder au branchement au réseau suivant les schémas ci-dessous.
L = marron
N = bleu
1 = jaune-vert
Le fabricant décline toute responsabilité quant aux dommages physiques ou matériels causés par le non-respect des prescriptions ci-dessus ou dérivant de l'altération, même d'une seule partie de l'appareil.
6 BRANCHEMENT AU GAZ
6.1 Branchement gaz avec tuyau coudé
ATTENTION : observer les prescriptions reportées dans le paragraphe « Important ».
FR
Important.
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux Installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur de bâtiments d'habitation et de leurs dépendances.
Norme DTUP 45-204
Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).
- Règlement Sanitaire Départemental
Pour les appareils raccordés au réseau électrique.
Norme NF C 15 - 100
Installations électriques à basse tension - Règles.
Le branchement au réseau du gaz peut être effectué avec un tuyau rigide en cuivre ou avec un tuyau flexible et dans le respect des prescriptions fixées par les normes en vigueur. Pour faciliter le branchement, le raccord A situé à l'arrière de l'appareil peut être orienté latéralement; desserrer l'écrou hexagonal B, tourner le raccord A dans la position voulue et serrer de nouveau l'écrou hexagonal B (sa tenue est assurée par une bague biconique en laiton). Une fois cette opération effectuée, contrôler sa bonne tenue en utilisant une solution savonneuse mais jamais une flamme. La table de cuisson est testée au gaz naturel G20/G25 (2E+) à la pression de 20/25 millibars. Pour l'alimentation avec d'autres types de gaz voir le Chapitre "7. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ". Le raccord d'admission du gaz est fileté 1 / 2 gaz externe (ISO 228-1).
Branchement avec tuyau rigide en cuivre: le branchement au réseau du gaz devra être effectué de façon à ne pas provoquer d'efforts quels qu'ils soient sur l'appareil. Le branchement peut être réalisé en utilisant le groupe adaptateur D à biconique, en interposant toujours le joint C fourni.
FR
Branchement avec tuyau flexible: utiliser uniquement des tuyaux flexibles conformes aux normes en vigueur (NFD 36-100, NFD 36-103, NFD 36-121 pour gaz méthane; XPD 36-112 ou NFD 36-125 pour gaz liquide), en interposant toujours le joint C, fourni avec l'appareil, entre le raccord A et le tuyau flexible E.
BE
Branchement avec tuyau flexible: utiliser uniquement des tuyaux flexibles conformes aux normes en vigueur (le tuyau devra porter la mention AGREE AGB/BGV), en interposant toujours l'adaptateur C, fourni avec l'appareil, entre le raccord A et le tuyau flexible D. L'adaptateur C devra présenter un filetage interne cylindrique (ISO 228-1) à l'extrémité devant être raccordée à l'appareil, et un filetage externe conique (ISO 7-1) à l'extrémité devant être raccordée au tuyau. Veillez à interposer le joint B fourni entre le raccord A et l'adaptateur C.
La mise en œuvre avec tube flexible devra être effectuée de façon que la longueur de la tuyauterie ne dépasse pas 1.5 mètres d'extension maximum; s'assurer que les tubes n'entrent pas au contact de parties mobiles et ne sont pas écrasés.
6.2 Branchement au gaz butane-propane
Utiliser un régulateur de pression et réaliser le branchement sur la bouteille dans le respect des prescriptions fixées par les normes en vigueur. S'assurer que la pression d'alimentation respecte les valeurs indiquées dans le tableau au paragraphe "7.3 Réglage pour gaz butane-propane".
6.3 Aération des locaux
L'appareil peut être installé uniquement dans des locaux aérés en permanence, conformément aux normes en vigueur. Dans le local où l'appareil est installé, il doit pouvoir arriver une quantité d'air égale à celle requise pour la combustion régulière du gaz et pour le renouvellement d'air du local. Les prises d'admission d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. Le local devra être aéré en permanence de façon appropriée pour éliminer la chaleur et l'humidité produites par la cuisson. En particulier, après une utilisation prolongée, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse des ventilateurs éventuels.
6.4 Évacuation des produits de la combustion
L'évacuation des produits de la combustion doit être assurée au moyen de hottes reliées à une cheminée à tirage naturel de fonctionnement sûr ou bien par aspiration forcée. Un système d'aspiration efficace nécessite une conception soigneuse par un spécialiste, en respectant les positions et les distances indiquées par les normes. Au terme de l'intervention, l'installateur devra délivrer le certificat de conformité.
7 ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ
Avant d'effectuer toute opération de nettoyage ou d'entretien, désactiver l'alimentation électrique de l'appareil.
La table de cuisson est testée au gaz naturel G20/G25 (2E+) à la pression de 20/25 millibars. En cas d'utilisation avec d'autres types de gaz, remplacer les injecteurs et régler l'air primaire. Pour le remplacement des injecteurs et le réglage des brûleurs, il faut enlever le tableau de la façon décrite au paragraphe suivant.
7.1 Enlèvement du panneau de commandes (modèles avec panneau de commandes séparable)
- Enlever les boutons et le tube de protection des boutons 'A' en tirant vers le haut.
- Avec un tournevis cruciforme, ôter les vis et les deux supports cylindriques 'B'.
- Lever légèrement le côté gauche du bandeau et le déplacer vers la droite pour l'extraire complètement.
- Dans les modèles avec plaque électrique, pour libérer le bandeau il faut extraire le corps du voyant.
7.2 Enlèvement de la table (modèles avec panneau de commandes séparable)
- Enlever les boutons, les grilles, les chapeaux, les brûleurs et les deux bouchons arrêtés.
- Ôter les vis 'A' qui fixent les supports des brûleurs.
- Lever la taque en l'extrayant des bougies et/ou des thermocouples et des tiges des robinets.
7.3 Réglage pour gaz butane-propane
Contrôler que le raccordement ait été effectué comme décrit dans le chapitre “Raccordement gaz”.
Desserrer la vis 'D' et pousser à fond le régulateur d'air 'C'. Avec une clé fixe, enlever les buses 'B' et monter celles adaptées en suivant les indications reportées dans les tableaux relatifs au gaz liquide G30/G31 - 28/37 mbars. Le couple de vissage de la buse ne doit pas dépasser 3 Nm. Régler l'arrivée d'air en déplaçant le tuyau Venturi "C', jusqu'à obtenir la distance "A" reportée dans le tableau au paragraphe "7.5 Réglage de l'air primaire" et le fixer avec la vis "D". Après avoir fait les réglages, remettre les cachets de cire ou d'une matière équivalente.
| Brûleur | Puisance thermique nominale (kW) | Gaz butane-propane - G30/G31 28/37 mbar | |||
| Diamètre injecteur 1/100 mm | Puisance réduite (W) | Puisance g/h G30 | Puisance g/h G31 | ||
| Auxiliaire | 1.05 | 48 | 450 | 76 | 75 |
| Semi-rapide | 1.8 | 62 | 500 | 131 | 129 |
| Rapide | 2.55 | 76 | 750 | 185 | 182 |
| Rapide grand | 3.1 | 85 | 850 | 225 | 222 |
| Poissonnière | 2.9 | 82 | 950 | 211 | 207 |
| Ultrarapide | 4.0 | 95 | 1600 | 291 | 286 |
7.4 Réglage pour gaz naturel
La table de cuisson est testée au gaz naturel G20/G25 (2E+) à la pression de 20/25 millibars. Pour ramener l'appareil à la condition de fonctionnement pour ce type de gaz, effectuer les opérations décrites au paragraphe "7.3 Réglage pour gaz butane-propane" en choisissant toutefois les injecteurs et en réglant l'air primaire pour le gaz naturel, comme indiqué dans le tableau suivant et au paragraphe "7.5 Réglage de l'air primaire". Après avoir effectué les réglages, remettre en place les sceaux en cire ou matériel équivalent.
| Brûleur | Puisance thermique nominale (kW) | Gaz naturel - G20/G25 20/25 mbar | |
| Diamètre injecteur 1/100 mm | Puisance réduite (W) | ||
| Auxiliaire | 1.05 | 73 | 400 |
| Semi-rapide | 1.8 | 93 | 450 |
| Rapide | 2.55 | 115 | 750 |
| Rapide grand | 3.1 | 128 | 750 |
| Poissonnière | 2.9 | 123 | 950 |
| Ultrarapide | 4.0 | 142 | 1400 |
7.5 Réglage de l'air primaire
Rapporté à la distance “A” en mm.
Tables de 60 cm avec panneau de commandes séparable.
| Brûleur | G20/G25 20/25 mbar | G30/G31 28/37 mbar |
| Auxiliaire (1) | 3.0 | 4.0 |
| Semi-rapide d (2) | 1.0 | 1.5 |
| Semi-rapide g (3) | 1.0 | 1.5 |
| Rapide grand (4) | 1.0 | 3.5 |
| Ultrarapide (5) | 1.0 | 5.0 |
Tables de 90 cm avec panneau de commandes séparable.
| Brûleur | G20/G25 20/25 mbar | G30/G31 28/37 mbar |
| Auxiliaire (1) | 2.5 | 3.0 |
| Semi-rapide (2) | 1.0 | 2.0 |
| Rapide (3) | 1.5 | 1.5 |
| Poissonnière (4) | 0.5 | 8.0 |
| Ultrarapide (5) | 1.5 | 3.0 |
Tables de 60 cm avec panneau de commandes intégré.
| Brûleur | G20/G25 20/25 mbar | G30/G31 28/37 mbar |
| Auxiliaire (1) | 3.0 | 4.0 |
| Semi-rapide d (2) | 1.0 | 1.5 |
| Semi-rapide g (3) | 1.0 | 1.5 |
| Rapide (4) | 1.5 | 1.5 |
| Ultrarapide (4) | 1.0 | 4.0 |
Pour identifier les brûleurs sur la table de cuisson, voir les dessins du paragraphe « 8.3/8.4 Disposition des brûleurs sur la table de cuisson »
8 OPÉRATIONS FINALES
Après avoir effectué les réglages décrits ci-dessus, remonter l'appareil en procédant dans le sens inverse par rapport aux instructions fournies au paragraphe “7.1 Enlèvement du panneau de commandes / 7.2 Enlèvement de la table”.
8.1 Réglage du minimum pour gaz naturel
Repositionner les composants sur le brûleur et introduire les boutons sur les tiges des robinets. Allumer le brûleur et le tourner au minimum. Extraire de nouveau le bouton et agir sur la vis de réglage de la tige du robinet jusqu'à l'obtention d'une flamme minimum régulière. Remonter le bouton et vérifier la stabilité de la flamme du brûleur (en tournant rapidement le bouton du maximum au minimum, la flamme ne devra pas s'éteindre).
8.2 Réglage du minimum pour gaz butane-propane
Pour le réglage du minimum avec le gaz butane-propane, il faut visser complètement dans le sens des aiguilles d'une montre la vis logée à l'intérieur ou à côté de la tige du robinet (selon les modèles). Les diamètres des by-pass pour chaque brûleur sont indiqués dans le tableau “7.3 Réglage pour gaz butane-propane”.
Après le réglage avec un gaz différent de celui de mise en service, remplacer l'étiquette appliquée sur le carter de l'appareil par l'étiquette correspondant au nouveau gaz. L'étiquette se trouve dans le sachet des injecteurs fournis avec l'appareil.
8.3 Disposition des brûleurs sur la table de cuisson (Table avec panneau de commandes séparable)
Tables de 60 cm.
BRÛLEURS
- Auxiliaire
- Semi-rapide
- Semi-rapide
- Rapide grand
- Ultrarapide
Tables de 90 cm.
BRÛLEURS
- Auxiliaire
- Semi-rapide
- Rapide
- Poissonnière
- Ultrarapide
8.4 Disposition des brûleurs sur la table de cuisson (Table avec panneau de commandes intégré)
Tables de 60 cm.
BRÛLEURS
- Auxiliaire
- Semi-rapide droit
- Semi-rapide gauche
- Rapide grand
- Ultrarapide
8.5 Lubrification des robinets du gaz
Avec le temps, il peut arriver que le robinet du gaz présente des difficultés de rotation et se bloque. Procéder à son nettoyage interne et en remplacer la graisse lubrifiante. Cette opération devra être effectuée par un technicien spécialisé.
9 UTILISATION DE LA TABLE DE CUISSON
Avant d'allumer les brûleurs, s'assurer que les couronnes brise-flamme, les chapeaux et les grilles sont installés correctement. Sur le brûleur ultrarapide, le renforcement A doit être centré avec l'axe B. La grille C comprise dans la fourniture s'utilise pour les récipients "wok" (poêle chinoise). Le réducteur D n'est fourni qu'avec les modèles à grilles ouvertes et s'utilise pour les petits récipients.
9.1 Allumage du brûleur
L'appareil est doté d'un système d'allumage électronique. Il suffit d'enfoncer la manette et, simultanément, de la tourner dans le sens inverse des aiguilles d'une montre de façon à l'amener sur le symbole de la flamme minimum, jusqu'à ce que l'allumage se produise.
Dans les modèles avec soupapes de sécurité, positionner le bouton en correspondance du symbole d'allumage avant de presser et, après allumage, presser le bouton pendant environ 2 secondes pour tenir la flamme allumée et activer le dispositif de sécurité.
Il peut arriver que le brûleur s'éteigne lorsque l'on relâche la manette. Dans ce cas, répéter l'opération en maintenant la manette enfoncée plus longtemps.
Sur les modèles à valve, si les brûleurs s'éteignent accidentellement, au bout de 20 secondes environ, un dispositif de sécurité bloquera la sortie du gaz, même si le robinet est ouvert.
9.2 Conseils pratiques pour l'utilisation des brûleurs
Pour une efficacité plus grande des brûleurs et pour une consommation minimum de gaz, utiliser des récipients à fond plat et régulier dotés de couvercle et proportionnés aux dimensions du brûleur (voir paragraphe “9.3 Diamètre des récipients”).
Pour éviter de brûler ou d'abîmer le plan supérieur pendant la cuisson, tous les récipients ou les grils doivent être placés à l'intérieur du périmètre de la table de cuisson et doivent se trouver à une distance minimum de 3-4 cm des manettes.
9.3 Diamètre des récipients
| Brûleurs | Ø min. et max. (en cm.) |
| Auxiliaire | 12-14 |
| Semi-rapide | 16-20 |
| Rapide medio | 22-26 |
| Rapide grand | 22-26 |
| Ultrarapide | 22-26 |
| Poissonnière | Récipients de forme ovale |
9.4 Plaques électriques
9.4.1 Allumage plaques électriques
Les tables peuvent être dotées de plaques électriques de différent diamètre. Celles-ci sont commandées par un commutateur et on les allume en tournant la manette dans la position voulue.
9.4.2 Comment utiliser les plaques électriques
À titre purement indicatif, nous donnons ci-après un tableau de réglage.
| POSITION | INTENSITE DE CHALEUR | CUISSONS |
| 0 | Eteint | |
| 1 | Faible | Pour faire fondre du beurre, du chocolat, etc.Pour réchauffer de petites quantités de liquide. |
| 2 | Doux | Pour réchauffer des quantités de liquide plusimportantes. |
| 3 | Lent | Pourdécongeler des alimentés surgelés et préparer des ragôuts, cuire à la température d'ébullition ou à peine en dessous. |
| 4 | Moyen | Pour cuire des alimentés qui doivent êtreamenés à ébullition, pour des rôtis de viandes délicates et de poisson. |
| 5 | Fort | Pour des rôtis, côtelettes, biftecks et pour le pot-au-feu. |
| 6 | Vif | Pour amener à ébullition de grands quantités d'eau, pour frire. |
Instructions pour l'utilisateur
AVERTISSEMENTS
Au moment du premier allumage et en tout état de cause si la plaque est restée inactive pendant très longtemps, il est nécessaire, afin d'éliminer l'éventuelle humidité absorbée par la pâte isolante, de la sécher en mettant la plaque pendant 30 minutes sur la position 1 du commutateur.
Pour une utilisation correcte, penser à :
- Allumer la plaque uniquement après avoir placé la casserole sur cette dernière. Utiliser des casseroles à fond plat et à fond épais.
- Ne jamais utiliser des casseroles plus petites que la plaque.
- Essuyer le fond de la casserole avant de la poser sur la plaque.
- Pendant la cuisson d'aliments à l'huile et à la graisse, facilement enflammables, l'utilisateur ne doit pas s'éloigner de l'appareil.
- Même après l'utilisation, les plaques resteront chaudes pendant longtemps : ne pas y poser les mains ou d'autres objets afin d'éviter des brûlures ; faire attention aux enfants.
- Dès que l'on remarque une férule à la surface des plaques, débrancher immédiatement l'appareil du secteur et contacter le centre après-vente agréé le plus proche.
- Ne pas poser de feuilles minces d'aluminium directement sur la surface de la plaque.
9.5 Utilisation du grille-viande
Si l'on veut utiliser un grille-viande, tenir compte de ce qui suit :
- laisser une distance de 160 mm entre la paroi latérale et le bord du grille-viande ;
- si l'un des brûleurs près de la paroi arrêté en bois est un triple flamme, laisser une distance de 160 mm entre cette paroi et le bord du grille-viande ;
- faire attention que les flammes des brûleurs ne sortent pas du bord du grille-viande ;
- Allumer pendant 10 minutes sur la puissance maximale les brûleurs qui se trouvent sous le grille-viande, après quoi les reporter à la puissance minimale. Ne jamais dépasser les 45 minutes d'utilisation.
10 NETTOYAGE ET ENTRETIEN
Ne pas utiliser de jet de vapeur pour nettoyer l'appareil.
Avant toute intervention, débrancher l'appareil.
Pour assurer une bonne conservation de la table de cuisson, il faut la nettoyer régulièrement au terme de chaque utilisation, après l'avoir laissée refroidir.
10.1.1 Nettoyage quotidien de la table
Pour nettoyer et conserver les surfaces, utiliser exclusivement des produits spécifiques ne contenant pas d'abrasifs ou de constituants acides à base de chlore.
Mode d'emploi : verser le produit sur un chiffon humide et passer sur la surface, rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois.
10.1.2 Taches de nourriture ou résidus
Éviter absolument l'utilisation d'éponges métalliques ou de racloirs tranchants pour ne pas endommager les surfaces.
Utiliser des produits normaux non abrasifs au moyen d'éponges anti-rayure et, éventuellement, d'ustensiles en bois ou en matière plastique.
Rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois.
10.2 Nettoyage de composants de la table de cuisson
ATTENTION : éviter de laver ces composants dans un lave-vaisselle. Lorsqu'on utilise normalement la table de cuisson, les grilles et les chapeaux en acier inox prennent une couleur brunâtre à cause de la température élevée. Les nettoyer avec une éponge abrasive fine ou des produits similaires que l'on trouve facilement dans le commerce. Repasser ensuite avec une pâte spéciale pour redonner de l'éclat à l'acier. S'adresser à un technicien agréé de zone qui conseillera des produits de type professionnel pour le nettoyage et l'entretien des appareils électroménagers.
Les grilles, les chapeaux, les couronnes et les brûleurs sont amovibles, de façon à faciliter le nettoyage. Ils doivent être lavés à l'eau chaude additionnée d'un détergent neutre. Veiller à éliminer toute incrustation et attendre qu'ils soient parfaitement secs. Des résidus d'humidité dans les trous des brûleurs pourraient compromettre leur bon fonctionnement.
10.2.1 Les bougies et les dispositifs de sécurité
Pour un bon fonctionnement de la table de cuisson, les bougies d'allumage et les dispositifs de sécurité doivent être toujours bien propres. Les contrôler très souvent et, le cas échéant, les nettoyer au moyen d'un chiffon humide.
10.2.2 La plaque électrique
Après l'utilisation, pour une bonne conservation et pour faire en sorte que la surface soit toujours propre et brillante, la plaque électrique doit être traitée au moyen des produits précisés à cet effet, prêts dans le commerce. Cette opération nécessaire évite l'éventuelle oxydation (rouille).
10.2.3 Le couvercle
Sur les modèles dotés d'un couvercle en verre ou en acier, le nettoyage s'effectue à l'eau tiède sans utiliser de chiffons rugueux ou de matières abrasives. Avant d'ouvrir le couvercle, l'essuyer pour éliminer toute coulure.
Éviter de fermer le couvercle quand les brûleurs ou la plaque électrique sont allumés ou encore chauds.
Important : le couvercle en verre peut se briser s'il est surchauffé. S'assurer que tous les brûleurs soient éteints et refroidis avant de fermer le couvercle.
- AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION
- AVERTISSEMENTS GÉNÉRAUX
- AVERTISSEMENTS POUR LA SÉCURITÉ
- RESPECT DE L'ENVIRONNEMENT
- NOTRE RESPECT DE L'ENVIRONNEMENT
- MISE EN PLACE DANS LE PLAN
- FIXATION À LA STRUCTURE DE SOUTIEN
- BRANCHEMENT ÉLECTRIQUE
- BRANCHEMENT AU GAZ
- BRANCHEMENT GAZ AVEC TUYAU COUDÉ
- FR
- IMPORTANT
- BE
- BRANCHEMENT AU GAZ BUTANE-PROPANE
- AÉRATION DES LOCAUX
- ÉVACUATION DES PRODUITS DE LA COMBUSTION
- ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ
- ENLÈVEMENT DU PANNEAU DE COMMANDES (MODÈLES AVEC PANNEAU DE COMMANDES SÉPARABLE)
- ENLÈVEMENT DE LA TABLE (MODÈLES AVEC PANNEAU DE COMMANDES SÉPARABLE)
- RÉGLAGE POUR GAZ BUTANE-PROPANE
- RÉGLAGE POUR GAZ NATUREL
- RÉGLAGE DE L'AIR PRIMAIRE
- OPÉRATIONS FINALES
- RÉGLAGE DU MINIMUM POUR GAZ NATUREL
- RÉGLAGE DU MINIMUM POUR GAZ BUTANE-PROPANE
- DISPOSITION DES BRÛLEURS SUR LA TABLE DE CUISSON (TABLE AVEC PANNEAU DE COMMANDES SÉPARABLE)
- BRÛLEURS
- DISPOSITION DES BRÛLEURS SUR LA TABLE DE CUISSON (TABLE AVEC PANNEAU DE COMMANDES INTÉGRÉ)
- LUBRIFICATION DES ROBINETS DU GAZ
- UTILISATION DE LA TABLE DE CUISSON
- ALLUMAGE DU BRÛLEUR
- CONSEILS PRATIQUES POUR L'UTILISATION DES BRÛLEURS
- DIAMÈTRE DES RÉCIPIENTS
- PLAQUES ÉLECTRIQUES
- ALLUMAGE PLAQUES ÉLECTRIQUES
- COMMENT UTILISER LES PLAQUES ÉLECTRIQUES
- INSTRUCTIONS POUR L'UTILISATEUR
- AVERTISSEMENTS
- POUR UNE UTILISATION CORRECTE, PENSER À
- UTILISATION DU GRILLE-VIANDE
- NETTOYAGE ET ENTRETIEN
- NETTOYAGE QUOTIDIEN DE LA TABLE
- TACHES DE NOURRITURE OU RÉSIDUS
- NETTOYAGE DE COMPOSANTS DE LA TABLE DE CUISSON
- LES BOUGIES ET LES DISPOSITIFS DE SÉCURITÉ
- LA PLAQUE ÉLECTRIQUE
- LE COUVERCLE
Marque : SMEG
Modèle : SR804PGH9
Catégorie : Plaque de cuisson
