MODE D'EMPLOI CHD 903 N NOIR FAURE

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 6

En cas d'anomalie de fonctionnement 8

Garantie 9

Service après-vente 9

A l'attention de l'installateur

Caracteristiques techniques 10

Branchement électrique 10

Installation 11

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour toute sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtrés et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de

dépôts deGRAISSERISQUED'occasionner un incendie.

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtr de l'appareil.

Installation

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installéla hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averitures.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représententer un danger: coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

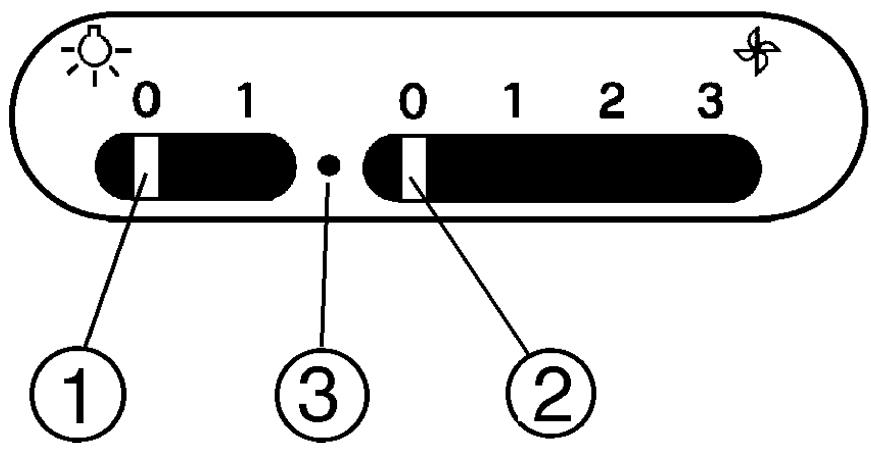

1. Interrupteur d'éclairage

Pour éclairer le plan de cuisson, positionnez l'interrupteur sur 1.

2. Interrupteur de Marché/ Arrêt et réglage des vitesses

Position 0 = appareil 当 l'arrêt.

Pourmettre l'appareil en fonctionnement, positionné l'interrupteur sur 1,2 ou 3.

1 = mini
2 = intermédiaire
3 = i

3. Voyant de fonctionnement

Il s'allume lorsque l'interrupteur Marche/Arrêt est sur une position de fonctionnement.

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtres à charbon actifs montés).

L'air est filtré au moyen des filtres à charbon actifs, puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée.

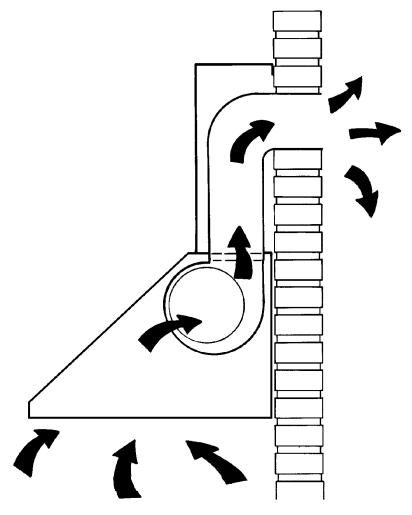

Utilisation en version évacuation

L'air est evacué hors de l'habitation par l'intémédiaire d'un tuyau. Notre hotte étant livrée en version Recyclage, vous doivent préalablementsterollesfiltresàcharbonactifs.

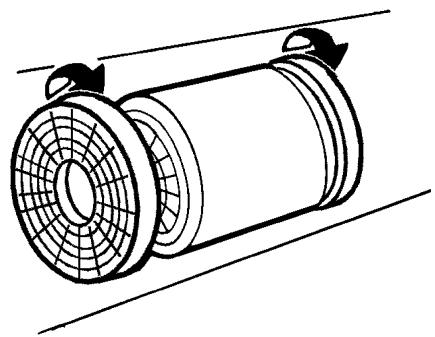

Pour-retirer le filtré à charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez les filtres àGRAISSE vers le bas (fig. 1).
3. Enlevez les filtres à charbon actifs jusqu'à ce qu'ils se débloquent (fig. 2).
4. Retirez les filtrres à charbon actifs.
5. Remettez en place les filtres métalliques.

fig.1

fig.2

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons de mettre l'appareil en marche avant de procerder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

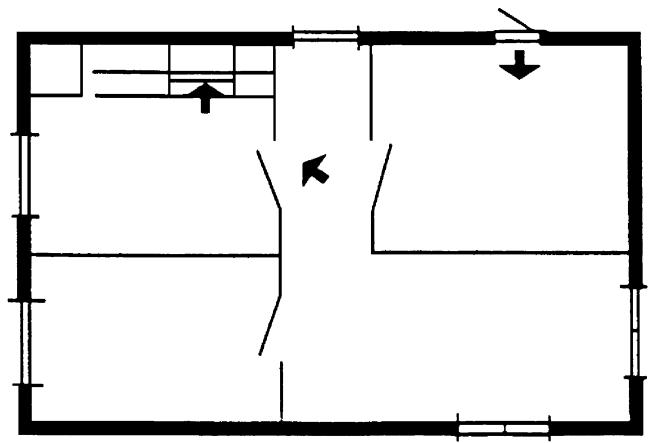

• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 3).

fig.3

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Les filtres àGRAISSÉ métalliques

Les filtres métalliques doit être nettoyés une fois par mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remetre en place.

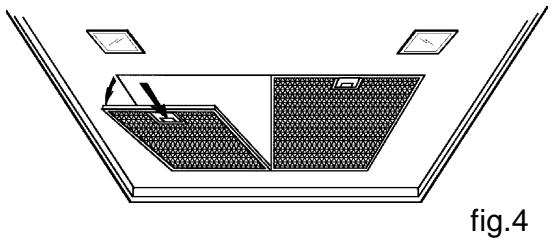

* Pourzheimer les filtres métalliques

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez le filtre vers le bas. Retirez-le (fig. 4).

Les filtrés à charbon actifs

Remplacez-les régulierement des que vous constazez une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

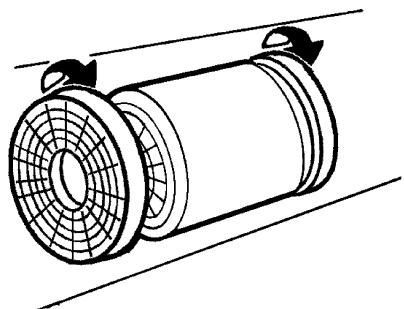

* Pour-retirer les filtres à charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage: position 0.
2. A l'aide de la poignée, poussez l'arrêt vers l'intérieur de l'appareil et tirez le filtre vers le bas (fig. 4).
3. Tournez les filtres à charbon actifs jusqu'à ce qu'ils se débloquent (fig. 5).
4. Remplacez les filtres usagés par des filtres neufs.
5. Remettez en place les filtres métalliques.

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisse par exemple). N'employez jamais de produits abrasifs ou caustiques.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

Les ampôules d'éclairage

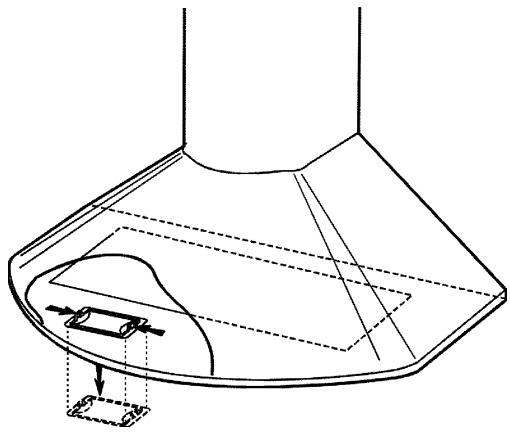

• Pour remplacer les ampoules d'éclairage

• Débranchez l'appareil.

• Retirez les filtrres métalliques (fig. 4).
• Retirez le plafonnier: exercer une légère pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (fig.6).
• Devisser les ampoules et remplacez-les par des ampoules identiques et de même puissance (40 W max).

fig.6

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt est effectivement sur une des positions 1, 2 ou 3.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Placez l'interrupteur Marche/Arrêt sur 0. Attendez. Remettez l'interrupteur Marche/Arrêt sur 1, 2 ou 3.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Àpès Vente, indiquez-lui le modele, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre apparéil.

CHARACTERISTIQUES TECHNIQUES

Dimensions	Haut.:	811-941 mm (version évacuation)
		821-1121 mm (version
	Larg.:	recyclage)
	Prof.:	600 mm
		544 mm
Tension secteur		230 V
Classe de sécurité électrique		2
Puisance moteur		1 x 135 W
Eclairage		2 x 40 W (E14)

Cet apparéil est conforme aux Directives Communautaires suivantes :

73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

• Cet apparéil ne peut être branché qu'en 230 V monophasé.
• Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparêils électriques branchés.

• Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

• Le cordon secteur est à 2 conducteurs (double isolation).

• NE PAS RACCORDER L'APPAREIL A LA TERRE.
• Si vous disposez d'un socle de prise de courant compteant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de l'appareil ne devra etre relié à la terre.

! Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installes la hotte à une distance de sécurité (fig. 7) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

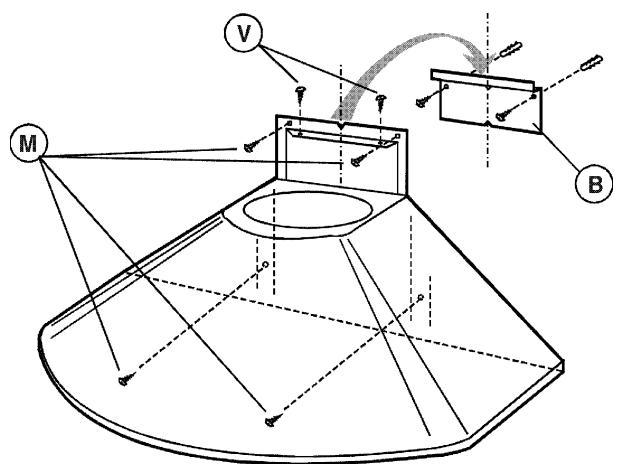

Fixation murale de la hotte (fig. 8)

* Avant d'installer la hotte

1. Percez dans le mur 2 troughs. Utilisez pour cela le gabarit de perçage Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité.
2. Fixez le support métallique (B) au mur à l'aide des vis et chevilles. Repérez les 2 petits triangles sur le support afin de le placer exactement le long de l'axe vertical de la hotte.
3. Retirez le filtré àGRAISSÉ métallique (voir chapitre « ENTRETIEN ET NETTOYAGE»).

* Pour fixer la hotter au mur

1. Accrochez la hotte au support. Mettez-la de niveau en utilisant les vis de réglage (V).
2. Repérez l'emplacement des 4 trough à réaliser. Décrochez la hotte puis percez les trough Ø 8mm. Placez les chevilles dans les trough.
3. Accrochez la hotte et fixez-la définitivement à l'aide des 4 vis.
4. Mettez en place les filtres àGRAISSE métalliques.

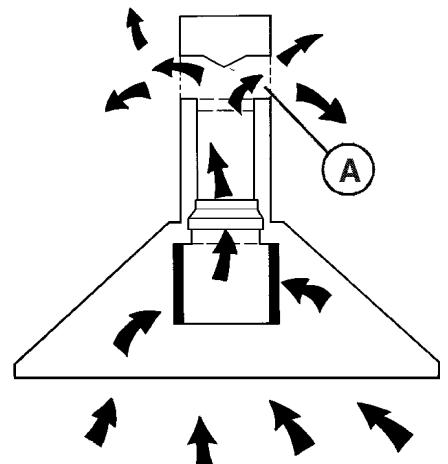

Pour installer la cheminée en version recyclage

L'air est filtré au moyen des filtres à charbon actifs puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée (fig. 9).

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond et/ou au mur à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Positionnez et fixez le deflecteur à l'aide des 4 vis sur la cheminée supérieure (fig. 11).
3. Les cheminées doivent être installées de telle sorte à ce que les grilles d'aération situées sur la cheminée supérieure se trouvent en position haute (fig. 12).
4. Raccordez un tuyau couple en matière autoextinguible de 0 125 mm au déflecteur (fig. 11).

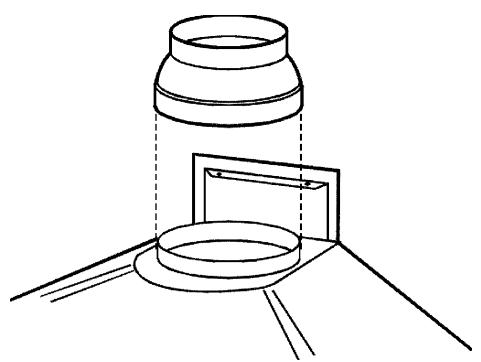

5. Positionnez la buse (fig. 13) sur la sortie de la hotte.
6. Positionnez les cheminées assemblées sur la hotte. La cheminée supérieure doit être positionnée face au déflecteur (W) et fixez-la à l'aide des 2 vis (G) (fig. 14).
7. Soulevez légèrement et momentanément la cheminée inférieure afin de raccorder le tuyau à la buse sur la base de la hotte.
8. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
9. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Pour installer la cheminée en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire dePTRirer les filtres a charbon actifs pour pouvoir l'utiliser en version evacuation.

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond et/ou au mur à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Fixez un tuyau couple en matière autoextinguible de 0 150 mm sur la buse et raccordez-le à l'orifice d'évacuation au mur ou au plafond (fig. 15).
3. Positionnez les cheminées assemblées sur la hotte. Celles-ci doivent être installées de telle sorte à ce que les grilles d'aération situées sur la cheminée supérieure se placent en position basse (fig. 16).

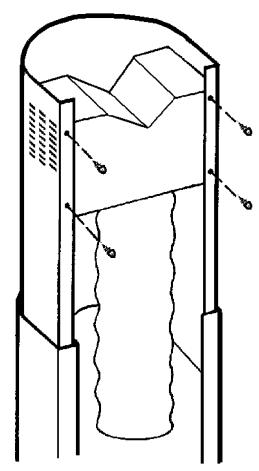

4. Fixez la cheminée supérieure à l'aide des 2 vis (G) (fig. 14).
5. Soulevez momentanément la cheminée inférieure afin derial proceder au raccordement electrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
6. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Lesassage s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 125 mm pour la version recyclage, de 150 mm pour la version évacuation.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas exceder :

3 metres, avec un coude,
2 metres, avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des bareils fonctionnant avec une source d'énergie autre que l'électricité.

fig.8

fig.9

fig.10

fig.11

fig.12

fig.13

fig.14

fig.15

fig.16

FAURE

Pour tener nos engagements, nous écoutons les Consommateurs.

Le SERVICE CONSEIL CONSOMMATEURS FAURE est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des conseils pour vous aid dans votrechioix, en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTÔT!

SERVICE CONSEIL CONSOMMATEURS FAURE

BP 50142 - 60307 SENLIS CEDEX

TEL. : [phone] - FAX : [phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h.

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

TEL. : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi
