CHWD 129 EU - Lave-linge HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge hublot
Capacité de lavage	9 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Consommation d'eau	49 L par cycle
Programmes de lavage	16 programmes, incluant coton, synthétiques, délicats, et rapide
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	2100 W
Fonctions principales	Départ différé, contrôle de la mousse, protection contre les débordements
Entretien et nettoyage	Nettoyage régulier du filtre et du tambour, utilisation de produits spécifiques pour lave-linge
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée par un accès aisé aux composants
Sécurité	Système de verrouillage de porte, protection anti-débordement, arrêt automatique en cas de problème
Compatibilités	Compatible avec les lessives liquides et en poudre, ainsi que les adoucissants

FOIRE AUX QUESTIONS - CHWD 129 EU HOTPOINT

Comment réinitialiser ma machine à laver HOTPOINT CHWD 129 EU ?

Pour réinitialiser votre machine à laver, débranchez-la de la prise électrique pendant environ 5 minutes, puis rebranchez-la.

Pourquoi ma machine à laver ne démarre-t-elle pas ?

Vérifiez que la porte est bien fermée et que l'appareil est branché. Assurez-vous également que le sélecteur de programme est correctement réglé.

Comment nettoyer le filtre de ma machine à laver HOTPOINT CHWD 129 EU ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre, rincez-le à l'eau claire et remettez-le en place une fois sec.

Que faire si ma machine à laver fuit ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fuites. Assurez-vous également que le joint de porte est en bon état.

Pourquoi mon linge sent mauvais après un lavage ?

Cela peut être dû à une accumulation de résidus de détergent ou à un lavage à basse température. Essayez de faire un cycle à haute température avec du vinaigre blanc.

Comment régler la température de lavage ?

La température de lavage peut être réglée à l'aide du sélecteur sur le panneau de commande. Choisissez la température souhaitée en fonction du type de linge.

Que faire si l'affichage de ma machine à laver est bloqué ?

Essayez de débrancher la machine pendant quelques minutes, puis rebranchez-la. Si le problème persiste, contactez le service client.

Est-ce normal que ma machine à laver fasse du bruit pendant le cycle d'essorage ?

Un certain bruit est normal pendant l'essorage, mais si le bruit est excessif, vérifiez que la machine est de niveau et que le linge est bien réparti dans le tambour.

Comment choisir le bon programme de lavage pour mes vêtements ?

Référez-vous à l'étiquette d'entretien de vos vêtements pour choisir le programme approprié. Les programmes délicats conviennent aux tissus fragiles, tandis que les programmes intensifs sont réservés aux vêtements très sales.

Pourquoi ma machine à laver ne vidange-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas obstrué et que le filtre de vidange est propre. Si le problème persiste, un technicien pourrait être nécessaire.

MODE D'EMPLOI CHWD 129 EU HOTPOINT

! Ce symbole vous rappelle de dire ce mode d'emploi.

FR

Sommaire

Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caracteristiques techniques
Instructions pour l'installateur

CHWD 129

Entretien et sein, 6

Coupure de l'arrivée d'eau et du courant
Nettoyage du lavante-sechante
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d'arrivée de l'eau

Précautions et conseils, 7
Sécurité générale
Mise au rebut

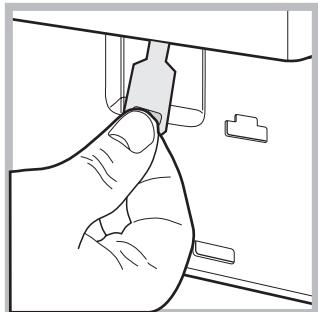

Ouverture manuelle de la porte hublot

Description du lavante-sechante, 8-9

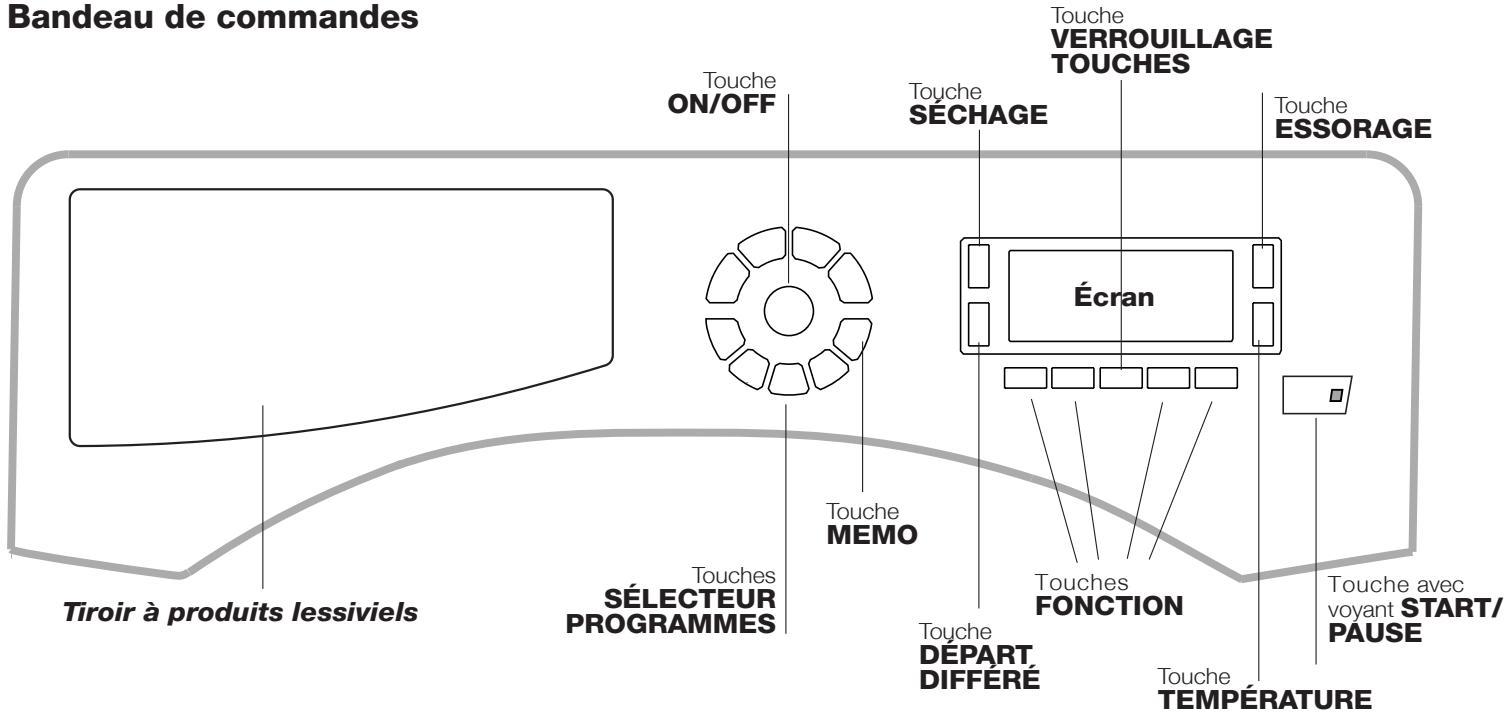

Bandeau de commandes

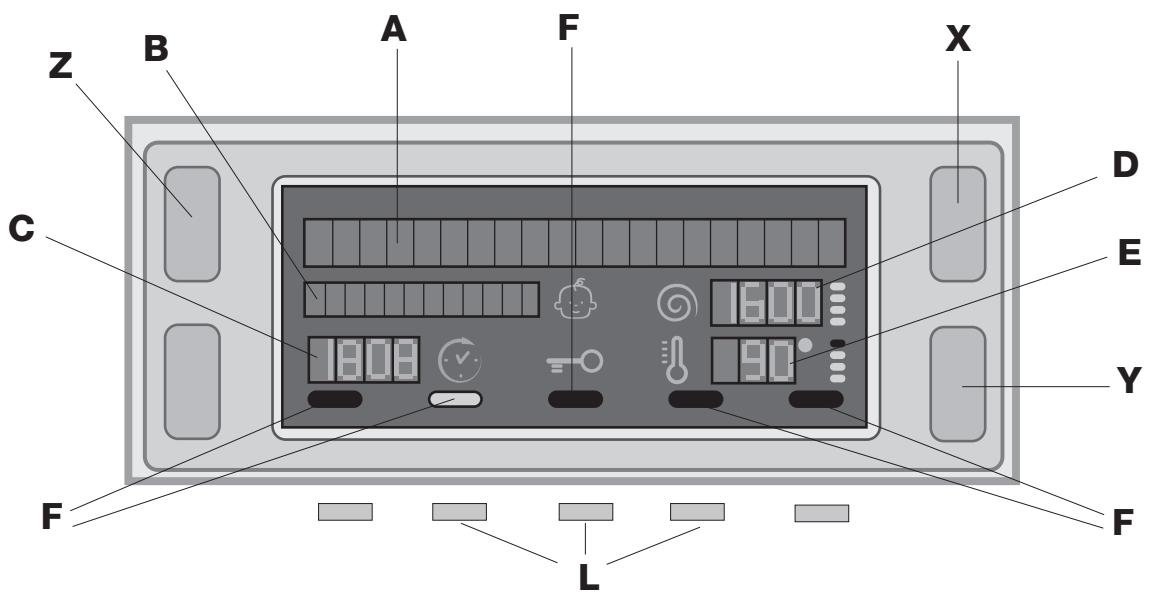

Écran

Comment effectuer un cycle de lavage ou un séchage, 10

Programmes et fonctions, 11
Tableau des programmes
Fonctions de lavage

Produits lessiviels et linge, 12

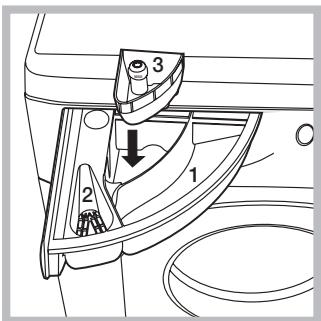

Tiroir à produits lessiviels
Triage du linge
Programmes spéciaux
Système d'équilibrage de la charge

Anomalies et remèdes, 13 Assistance, 14

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lavante-sechante pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des consels correspondants.

!Lire attentivement les instructions: elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lavante-sechante.
2. Contrôler que le lavante-sechante n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

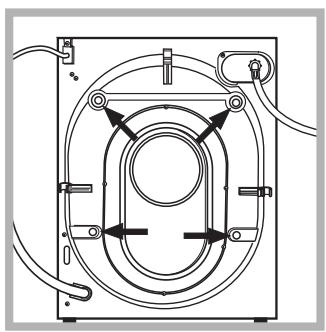

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, places dans la partie arrête (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lavante-sechante.

! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lavante-sechante sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

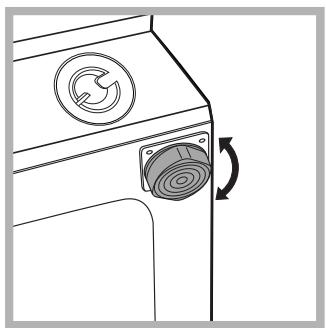

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

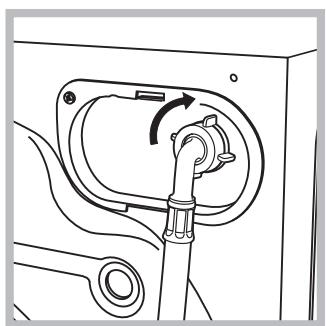

1. Raccorder le tuyau d'arrivée de l'eau au lavante-sechante en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.

! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé.
! N'utiliser que des tuyaux neufs.
! Utiliser ceux qui sont fournis avec l'appareil.

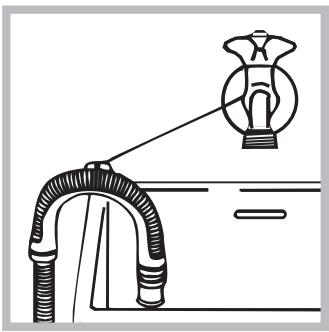

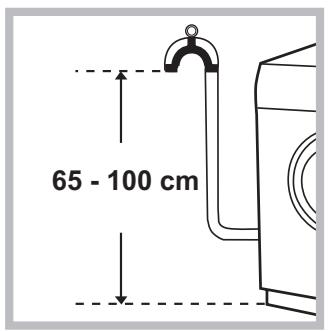

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale places à une distance du sol comprise entre 65 et 100 cm;

Autrement, accrocher le tuyau de vidange à un évier ou à une baignoire, dans ce cas, attacher la crosse (à acheter au service d'assistance) au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavante-séchante. Autrement, replacer la prise ou la fiche.

! Le lavante-sechante ne doit pas'être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

!Après installation du lavante-sechante, la prise de courant doit être facilement accessible.

! N'utiliser ni rallonges ni prises multiples.

! Le cable ne doit être ni plié ni trop écrasé.

! Le cable d'alimentation ne doit être remplaced que par des techniciens agrés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effector un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme

Caracteristiques techniques
Modèle	CHWD 129
Dimensions	largeur 59,5 cm hauteur 81,5 m profondeur 54,5 cm
Capacité	de 1 à 7 kg pour le lavage de 1 à 5 kg pour le séchage
Raccordements électriques	Voir la plaque signalétique appliquée sur la machine
Raccordements hydrauliques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litres
Vitesse d'esso- rage	jusqu'à 1200 tours minute
Programmes de contrôle selon la règlements EN 50229	avage: programme (1° pressi de la touche); température 60°C; effectué avec une charge de 7 kg. sécchage: pour le séchage de la charge de linge réduite, sélectionner le niveau de séchage «A REPAS- SER», le linge doit comprendre: 2 draps, 1 taie d'oreiller et 1 serviette de toilette; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage «A RANGER».
CE	Cet apparéil est conforme aux Directi- ves Communautaires suivantes: - EMC 2014/30/EU (Compatibilité électromagnétique) - LVD 2014/35/EU (Basse Tension) - 2012/19/EU - WEEE

Instructions pour l'installateur

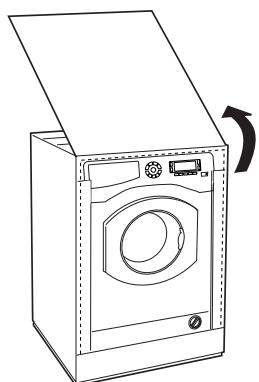

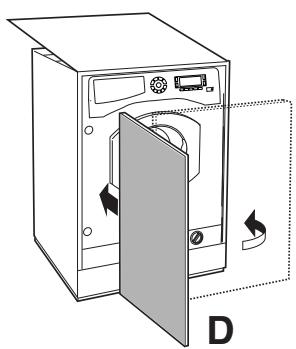

Application du panneau d'habillage en bois sur la porte et montage du machine à laver à l'intérieur des éléments:

Au cas où, après le montage du panneau en bois, il faudrait expédier la machine pour son installation finale, nous vous conseillons de la baisser dans son emballage d'origine. L'emballage a été justement réalisé de manière à permettre le montage du panneau en bois sur la machine sans déballer complètement le produit (voir figures ci-dessous). Le panneau en bois couvrant la façade ne doit pas avoir plus de 13 mm d'épaissieur, il peut être articulé tant à droite qu'à gauche. Pour plus de facilité d'emploi, nous conseillons d'adopter le même sens d'ouverture que pour le hublot dont les charnières sont montées sur le côte gauche.

A

B

C

E

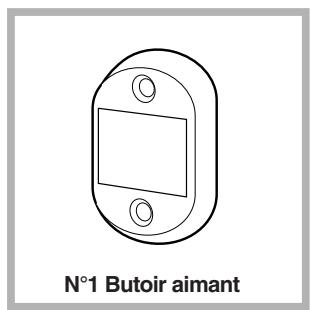

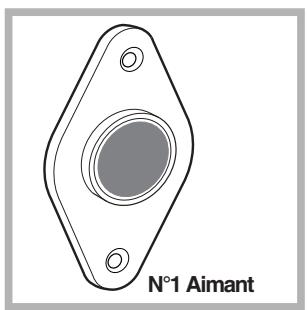

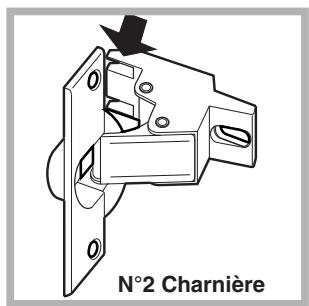

Accessoires montage porte (Fig.1-2-3-4-5).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 4/B

• 6 vis autotaraudeuses l = 13 mm "type A".
• 2 vis métriques à tête évasée l = 25 mm “type B”; pour fixation du butoir aimant au meuble.
• 4 vis métriques l = 15 mm “type C”; pour montage des supports charnière au meuble.
• 4 vis métriques l = 7 mm “type D”; pour montage des charnières aux supports.

Montage des pieces sur la façon de la machine.

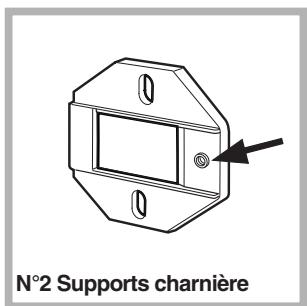

• Montez les supports de la charnière sur la façade, en positionnant le trou indiqué par une flèche dans la fig. 1 vers l'intérieur de la façade et interposez une cale (fig. 4/B). Utilisez les vis type C.
• Montez le butoir aimant du côté opposé en haut et interposez deux cales (fig. 4/B). Utilisez les deux vis type B.

Utilisation du gabarit de forage.

• Pour marquer l'emplacement des trous sur le côté du panneau, alignez le gabarit de perçage avec le côté supérieur gauche du panneau en vous servant des lignes tracées aux extremités.
• Pour marquer l'emplacement des trous sur le côté droit du panneau, alignez le gabarit de perçage avec le côté supérieur droit du panneau.
• Réalisez à l'aide d'une frais appropriée les quatre emplacements où devront trouver place les deux charnières, la chevelle en caoutchouc et l'aimant.

Montage des pieces sur le panneau en bois (Porte).

• Montez les charnières aux emplacements prévus (la partie mobile de la charnière doit se couver vers l'extérieur du panneau) et fixez-les à l'aide de 4 vis type A.
• Montez l'aimant à son emplacement en haut, à l'opposé des charnières et fixez-le au moyen de deux vis type B.

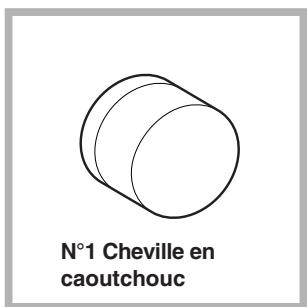

• Montez la cheville en caoutchouc à sa place en bas.
  Le panneau est à présent prêt, vous pouvez le monter sur la machine.

Montage du panneau sur la machine.

Introduisez l'ergot de la charnière indiqué par la flèche fig. 2 dans le logement du support charnière, puissez le panneau vers la façade de la machine et fixez les deux charnières à l'aide des deux vis type D.

Fixation du support de la base.

Si la machine est installée à une extrémité de la cuisine intégrée, montez une ou les deux glissières du socle comme illustré fig. 8 en réglant leur profondeur en fonction de la position du socle et, au besoin, fixez-le à ces dernières fig. 9. Pour monter le support de la base, procédez comme suit (fig. 8): Fixez l'équerre P à l'aide de la vis R, insérez le support de la base Q dans la fente prévue et après l'avoir dûment positionné bloquez-le à l'aide de l'équerre d'assemblage P et de la vis R.

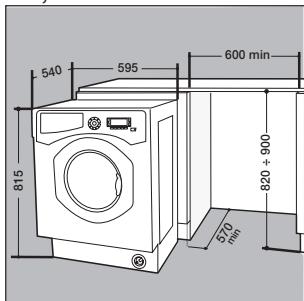

Montage de la machine à l'intérieur des éléments.

• Poussez la machine à travers l'ouverture en l'alignant aux autres meubles (fig. 6).
• Servez-vous des pieds de réglage pour amener la machine à la hauteur désiree.

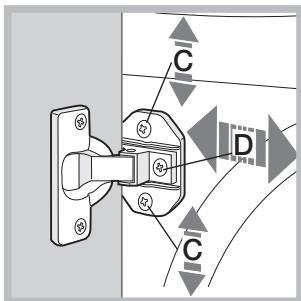

• Pour régler la position du panneau en bois à la verticale et à l'horizontal, servez-vous des vis C et D comme illustré fig. 7.

Important: fermez la partie inférieure de la façon de, la base touchant au sol.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Accessoires fournis pour le réglage de la hauteur.

Voutrouverez à l'intérieur du couvercle en polystyrene (fig. 10): 2 traverses (G); 1 listel (M);

et à l'intérieur du tambour :4 pieds supplémentaires

(H),
4 vis (I),
4 vis (R),
4écrous (L),
2 supports pour la base (Q)

Fig. 10

Réglage de la machine en hauteur.

La machine peut être réglée en hauteur (de 815 mm à 835 mm) à l'aide de ses 4 pieds.

Si vous souhaitez l'amener à une hauteur supérieure à celle qui est indiquée plus haut, c'est à dire jusqu'à 870 mm, utilisez les accessoires suivants : les 2 traverses (G); les 4 pieds (H); les 4 vis (I); les 4 écrous (L) puis procédez comme suit (fig. 11): démontez les 4 pieds originaux, positionné une traverse G dans la partie avant de la machine, fixez-la à l'aide des vis I (en les vissant dans les trouss ou étaient fixés les pieds originaux) puis montez les nouveaux pieds H.

Procedez de même dans la partie arrêté de la machine.

Vous peuvent alors régler les pieds H pour élever ou abaisser la machine de 835 mm à 870 mm. Àpres avoir atteint la hauteur désirée, bloquez les écrous L à la traverse G.

Pour régler la machine à une hauteur comprise entre 870 mm et 900 mm, montez le listel M et réglez les pieds H jusqu'à la hauteur souhaitation.

Pour monter le listel, procédez comme suit: desserrez les trois vis N situées dans la partie avant du couvercle, montez le listel M comme illustré fig. 12 et serrez les vis N.

Fig. 11

Fig. 12

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'stiflation hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-sechante et pendant tous les travaux d'entretien.

Nettoyage du lavante-sechante

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

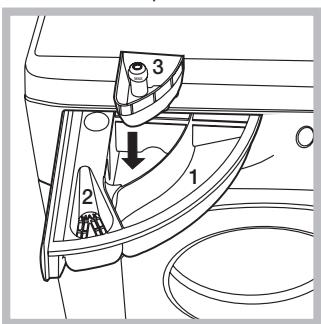

Nettoyage du tiroir à produits les-siviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).

Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

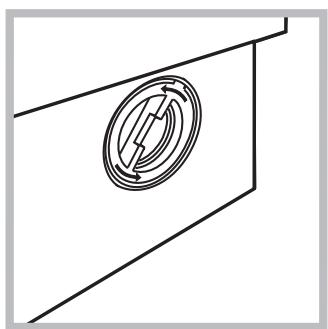

Nettoyage de la pompe

Le lavante-sechante est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arrivier que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisisser le couvercle;

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Proceder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourrait provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lavante-sechante a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les dire attentivement.

Sécurité générale

• Cét apparéil est donc pour un usage domestique.

• Cet apparéil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l' apparéil de façon sure et en complenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l' apparéil. L'entretien et le nettoyage ne doivent pas été effectuels par les enfants sans surveillance.

• Ne pasmettre sécher du linge non lavé.

• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kerosène, des détachants, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.
• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchéés en sèche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endom-gagement du linge.

ATTENTION: Ne jamais arrêté le séche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l'étendre pour le faire refroidirrapidement.

• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d'introduire le linge, s'assurer que le tambour est bien vide.
• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à secher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).
• Ne mettez pas à secher du caoutchouc-mousse ou des élastomères du même genre.
• Vérifiez qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissant être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les-appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérielqu qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Ouverture manuelle de la porte hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge, procédér comme suit :

1. débrancher la fiche de la prise de courant.
2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau.
3. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir la porte en même temps.

Description du lavante-sechante

Bandeau de commandes

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge").

Tasto ON/OFF: appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert START/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lavante-sechante en cours de lavage, appuyer sur la touche pendant au moins 2 secondes de suite ; une pression brève ou accidentelle n'entraine pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

Touches SELLECTEUR PROGRAMMES: pour selectionner le programme désiré (voir "Tableau des programmes").

Touche MEMO: développer la touche enforcée pour mémoriser un cycle et les personnalisations préférentes. Pour returner à un cycle précédemment mémorisé, appuyer sur la touche MEMO.

Touches FONCTION: appuyer sur la touche pour seLECTIONner la fonction désirée. Levoyant correspondant s'affiche à l'écran.

Touches ESSORAGE: appuyer sur cette touche pour diminuer la vitesse de l'essorage ou pour le supprimer complètement - la valeur correspondante s'affiche à l'écran.

Touche TEMPERATURE: appuyer pour diminuer la température: la valeur correspondante est affichée à l'écran.

Touches VERROUILLAGE TOUCHES: pour activer le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé (exception faite de la touche ON/OFF). Ceci permet d'eviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes.

Touché DÉPART DIFFÉRÉ: appuyer sur cette touche pour sélectionner un départ différé pour le programme choisi. Le retard est affché à l'écran.

Touché SéCHAGE: appuyer pour sélectionner un cycle de sechage.

Touche avec voyant START/PAUSE: quand levoyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyageur passée à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche; le voyageur passée à l'orange et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après environ 30 minutes d'inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Consummation en off-mode : 0,5 W

Consommation en Left-on : 8 W

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent le programme de lavage ou le type de séchage sélectionné, la phase de lavage en cours (le niveau de séchage ou le temps de séchage sélectionné) ainsi que toutes les indications sur le stade d'avancement du programme.

La chaîne C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

La chaîne D affiche la valeur maximum de la vitesse d'essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d'essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s'allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage hublot O

Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

N.B.: si la fonction DÉPART DIFFÉRÉ est active, le hublot reste verrouillé, pour l'ouvrirmettre la machine en pause en appuyant sur la touche START/PAUSE.

À la première mise en service, un message s'affiche demandant de selectionner la langue et l'écran entre automatiquement dans le menu de selection de la langue.

Pour désir la langue désirée, appuyer sur les touches X et Y; pour confirmer la seLECTION, appuyer sur la touche Z. Pour changer de langue, eteindre l'appareil, appuyer simultanement sur les trois touches indiquees par la refere C de la figure jusqu'au signal sonore. Rallumer I'appareil, le menu de selection de la langue s'affiche.

Comment effectuer un cycle de lavage ou un séchage

4. FERMER LE HUBLOT.

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche , l'inscription BIENVENU s'affiche a I'ecran ; le voyant de START/PAUSE passae au vert et clignote lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Detersifs et linge".
4. CHOISIR LE PROGRAMME. Appuyer sur l'une des touches du SELECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l'écran avec attribution d'une température et d'une vitesse d'essorage qui peuvent être modifiées. La durée du cycle s'affiche sur l'écran.
5. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température et/ou la vitesse d'essorage. L'appareil sélectionne automatiquement la température et la vitesse d'essorage maximes prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche on peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

Sélectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est active, le symbole : s'affiche à l'écran. Pour annuler le départ différé, appuyer sur la touche jusqu'à ce que l'inscription OFF s'affiche à l'écran.

Sélectionner le séchage.

Pour sélectionner le type de séchage souhaïte, appuyer une ou plusieurs fois de suite sur la touche SÉCHAGE. Deux possibillés sont offertes:

A - En fonction du niveau de séchage:
A Repasser: linge légèrement humide, facile à repasser.
Sur Ceentre: linge sec à ranger.
A Ranger: linge très sec, conseillé pour serviettes éponge et peignoirs.
B - En fonction du temps: de 40 à 180 minutes.

Pour supprimer le séchage, appuyer sur la touche correspondante jusqu'à affichage de OFF.

Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue (voir tableau ci contre), procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au "Sechage seulement". Procéder de même pour le linge restant.

N.B: un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Sechage单单

Programmer à l'aide du sélecteur de PROGRAMMES un séchage (Lc - c) approprié au type de textile,

s'électionner ensuite le type de séchage désiré à l'aide de la touche SÉCHAGE.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer la fonction; levoyant correspondant à la touche s'allume.
• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s'eteint.

Si la fonction selectionnée est incompatible avec le programme selectionné, levoyant se met à clignoter et la fonction n'est pas activée.
Si la fonction selectionnelle est incompatible avec une autre fonction précédemment selectionnelle, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que levoyant de la fonction activée s'allume.
! Les fonctions permettent de modifier le chargement conseilé et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Levoyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLE -O allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours,mettre le lavante-sechante en pause en appuyant sur la touche START/PAUSE (le voyant START/ PAUSE passa à l'orange et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche START/ PAUSE.

Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLE est eteint, on peut ouvrir le hublot. Pour faire redemarrer le programme exactement à l'endetroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.

1. FIN DU PROGRAMME. Elle est signalée par l'inscription "FIN DE CYCLE" qui s'affiche à l'écran; quand le symbole HUBLOT VERROUILLE = O s'eteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavante-sechante et éteindre l'appareil.

!Une pression prolongée sur la touche ① permét d'annuler un cycledéja lancer.Le cycle est interrompu et la machine s'éteint.

Tableau des programmes

ProgrammesDescription du Programme	Temp. maxi.(°C)	Vitesse maxi(tours minute)	Séchage	Lessive			Charge maxi(Kg)	Duréecycle
				Javel	Lavage	Assouplis-sant
Programmes pour tous les jours								La durée des programmes de lavage est controllable sur l'afficheur.
Coton blanc (*) (1° pression de la touche): blancs extrémement sales.	90°	1200	●	●	●	●	7
Coton blanc (2° pression de la touche): blancs et couleurs résistantes très sales.	60°	1200	●	●	●	●	7
Coton couleur (3° pression de la touche): blancs et couleurs délicaces très sales.	40°	1200	●	●	●	●	7
Synthétique intensif (1° pression de la touche): couleurs résistantes très sales.	60°	1000	●	●	●	●	3
Synthétique delicat (2° pression de la touche): couleurs résistantes peu sales.	40°	1000	●	●	●	●	3
Mix 30' (1° pression de la touche): pour rafrâîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	-	●	●	3
Mix 15' (2° pression de la touche): pour rafrâîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	-	●	●	1,5
Soie/Rideaux: pour linge en soie, viscose, lingerie.	30°	0	-	-	●	●	1
M Memo: permet de mémoriser un cycle de lavage quelconque.
Woolmark Platinum: pour laine, cachemire, etc.	40°	800	●	-	●	●	1,5
Programmes séchage
Séchage coton (1° pression de la touche)	-	-	●	-	-	-	5
Séchage synthetique (2° pression de la touche)	-	-	●	-	-	-	3
Séchage laine (3° pression de la touche)	-	-	●	-	-	-	1,5
Programmes partiaux
Essorage rapide	-	1200	●	-	-	-	7
Rincage resistant (1° pression de la touche)	-	1200	●	●	-	●	7
Vidange (2° pression de la touche)	-	0	-	-	-	-	7

Pour tous les instituts qui effectuent ces tests :
*Programme de contrôle selon la reglements EN 50229: selectionner le programme coton a 60^

Fonctions de lavage

Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et la fonction n'est pas activée.
Si la fonction sélectionnelle est incompatible avec une autre fonction précédemment sélectionnelle, levoyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le voyant de la fonction activée s'allume.

Anti-taches

Cette fonction est très utile pour éliminer les taches les plus résistantes.

Monter le bac supplémentaire 3
fourni avec l'appareil.

Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le pivot central (voir figure). Pour n'effectuer qu'un blanchissage, verser l'eau de

Javel dans le bac supplémentaire 3, Sélectionner le programme "Rinçage" et activer la fonction "Anti-taches". Pour blanchir en cours de lavage, verser le produit lessiviel et les additives, Sélectionner le programme souhaité et activer la fonction "Anti-taches".

Super Rincage

La sélection de cette option permet d'augmenter l'efficacité du rincege et d'éliminer totalement toute trace de lessive. Elle est très utile pour les peaux particulièrement sensibles.

Repassage facile

En cas de sélection de cette fonction, le lavage et l'essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le lavante-sechante fait tourner le tambour lentement; le voyant de la fonction REPASSAGE FACILE s'allume, celui de START/PAUSE passée à l'orange et clignote lentement et l'inscription "FIN DE CYCLE" s'affiche à l'écran. Pour terminer le cycle, appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE. Pour le programme Soie/Rideaux l'appareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction REPASSAGE FACILE s'allume, celui de START/PAUSE passée à l'orange et clignote lentement et l'inscription "ARRÊT CUVE PLEINE" s'affiche à l'écran. Pour vidanger l'eau et sorting le linge, appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE.

Charge mini

Cette fonction est conseillée quand la charge de linge est inférieure ou égale à la moitié de la charge max. conseillée (voir tableau des programmes).

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas moins, il incruste l'intérieur du lavante-sechante et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

bac 1: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 3: Produit javelisé

Triage du linge

• Trier correctement le linge d'après:
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.
  Vider les poches et contrôle les boutons.
• Ne pas dépasser les valeurs indiquées dans le "Tableau des programmes" correspondant au poids de linge sec.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Programmes spéciaux

Mix 30 min: spécialement/conc qu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. La sélection de ce programme (à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15 min: spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d'énergie et de temps. La sélection de ce programme (à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Soie: sélectionner le programme de lavage spécial pour vêtements en soie. Il est conseilé d'utiliser une lessive spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme 2 .

Laine: le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d'articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge.

(M1126)

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-sechante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-sechante préfére procédé à la répartition du linge只想 qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pieces de linge.

Il peut arriver que le lavante-sechante ne fonctionne pas bien. Avant d'appler le Service de dépannage (voir "Assistance"), contrôler s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

Le lavante-sechante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le message "PAS D'EAU, OUVRIR ROBINET" s'affiche à l'écran).

Le lavante-sechante prend I'eau et vidange continuellement.

Le lavante-sechante ne vidange pas et n'essore pas.

Le lavante-sechante vibre beaucouppendant l'essorage.

Le lavante-sechante a des fuites.

L'appareil est bloqué, l'écran clignote et affiche un code d'anomalie (par ex. : F-01, F-.).

Il y a un excès de mousse.

Le lavante-sechante ne sèche pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.
  Le hublot n'est pas bien fermé.
• La touche ON/OFF n'a pas eté enforcée.
• La touche START/PAUSE n'a pas eté enforcée.
• Le robinet de l'eau n'est pas ouvert.

• Un départ différé a été sélectionné (voir "Comment effectuer un cycle de lavage ou un séchage").

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.

• Let tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.

• La touche START/PAUSE n'a pas eté enforcée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
• L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavante-sechante prend et évacue l'eau continulement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement ("Programmes et fonctions").
• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche START/PAUSE ("Programmes et fonctions").
• Le tuyau de vidange est plié (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lavante-sechante (voir "Installation").

• Le lavante-sechante n'est pas posé à plat (voir "Installation").

• Le lavante-sechante est Coincé entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.
  Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lavante-sechante", "main et machine", ou autresemblable).

• La quantité utilisée est excessive.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.
• Le hublot n'est pas bien fermé.
• Un département différé a été sélectionné.
• Le SÉCHAGE est en position OFF.

Avant d'appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remetre le programme en marche pour contrôle si l'inconvénient a disparu;
• Autrement, contacter le Centre d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s'adresser à des techniciens non agrêés.

Communique:

• le type de panne;
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lavante-sechante et à l'avant quand on ouvre la porte hublot.
