DDW-M1321 - Lave-vaisselle DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Capacité	13 couverts
Type d'installation	Pose libre
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Niveau sonore	Non précisé
Type de séchage	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de commande	Non précisé
Matériau intérieur	Non précisé
Type de panier	Panier supérieur et inférieur
Système de sécurité	Non précisé
Couleur	Non précisé
Fonction départ différé	Non précisé
Type de moteur	Non précisé

FOIRE AUX QUESTIONS - DDW-M1321 DAEWOO

Comment installer le DAEWOO DDW-M1321 ?

Assurez-vous que l'appareil est placé sur une surface plane et stable. Connectez le tuyau d'arrivée d'eau au robinet et branchez l'appareil à une prise électrique. Consultez le manuel d'utilisation pour des instructions détaillées.

Pourquoi le DAEWOO DDW-M1321 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que le porte-fusible n'est pas grillé.

Comment résoudre un problème de bruit excessif lors du fonctionnement ?

Vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets bloquant les pales du ventilateur. Assurez-vous également que les ustensiles ne sont pas mal placés.

Que faire si le DAEWOO DDW-M1321 ne lave pas correctement ?

Assurez-vous de ne pas surcharger l'appareil et de placer les articles de manière appropriée. Vérifiez également le niveau de produit de lavage et nettoyez les filtres si nécessaire.

Comment nettoyer le filtre du DAEWOO DDW-M1321 ?

Retirez le filtre situé au fond de l'appareil. Rincez-le à l'eau chaude pour enlever les résidus et laissez-le sécher avant de le remettre en place.

Que faire si de l'eau s'écoule de l'appareil ?

Vérifiez les raccordements du tuyau d'arrivée et d'évacuation d'eau. Assurez-vous qu'il n'y a pas de fissures ou de dommages sur les tuyaux.

Le DAEWOO DDW-M1321 affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un redémarrage de l'appareil peut résoudre le problème.

Comment programmer un cycle de lavage spécifique ?

Utilisez le panneau de contrôle pour sélectionner le cycle souhaité. Référez-vous au manuel d'utilisation pour des instructions détaillées sur les différents programmes disponibles.

Est-ce que le DAEWOO DDW-M1321 est économe en énergie ?

Oui, le DAEWOO DDW-M1321 est conçu pour être économe en énergie, respectant les normes d'efficacité énergétique en vigueur.

Quelle est la capacité du DAEWOO DDW-M1321 ?

Le DAEWOO DDW-M1321 a une capacité de 12 couverts, ce qui le rend idéal pour les familles de taille moyenne.

MODE D'EMPLOI DDW-M1321 DAEWOO

Manuel d'instructions

DDW-M1321

DDW-M1324

13 couverts

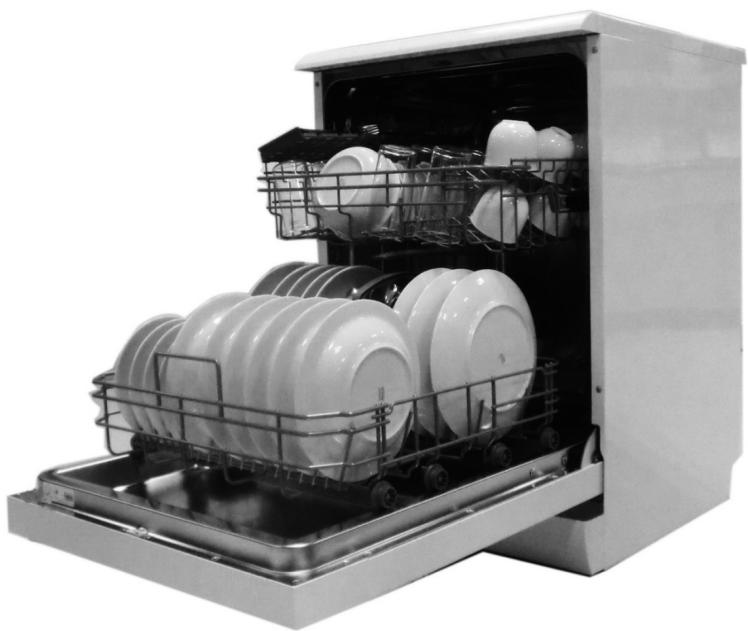

Lave-vaissette

Lisez ce guide d'utilisation

Cher client,

Veillez à tire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit.
■ Conserve ce guide d'utilisation afin de pouvoir vous y référer ultérieurement.
Transfrez-le a tout propriete ultérieur de l'appareil.

Ce guide d'installation et d'utilisation presente des consignes de sécurité, d'utilisation et d'installation, des conseils de résolution des problèmes, etc.

Avant de faire appel à un technicien

Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à résoudre vous-même certains problèmes les plus courants.
Si vous ne pouvez pas régler vous-même le problème, merci de demander l'aide d'un technicien professionnel.

ATTENTION :

En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis.
Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.

1. Consignes de sécurité 1
2. Guide de prise en main 5

3. Consignes d'utilisation 6

4. Bandeau de commandes 6

5. Fonctionnalité du lave-vaisselle 7

6. Avant la première utilisation 8

A. Adoucisseur d'eau 8
B. Ajout du sel dans l'adoucisseur 9
C. Remplissage du compartment à produit de rinceage 10
D. Fonction du détergent 11

1. Préparation et chargement du panier 13

2. Recommendations avant ou après le chargement du panier de vaisselle 13

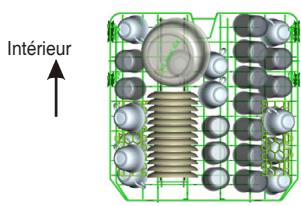

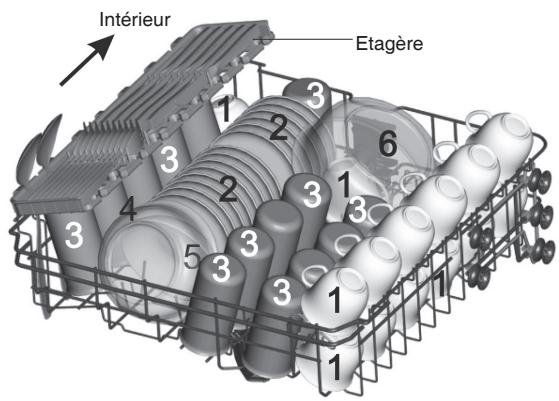

   -Remplissage du panier supérieur 14
   -Remplissage du panier inférieur 14
   -Remplissage du panier a couverts 14

3. Lancer un programme de lavage 15

4. Tableau des cycles de lavage 15

5. Metre l'appareil en marche 15
6. Changer de programme 16
   -A la fin du cycle de lavage 16

7.Nettoyage et entretien 17

• Systeme de filtration 17

• Entretien du lave-vaisselle 18

• Positionnement de la machine 19

• Branchement électrique 19

• Raccordement de I'eau 20

• Demarrage du lave-vaisselle 21

• Guide de dépannage 22

-Avant de faire appel un technicien 22
- Codes d'erreur 23
- Informations techniques 24

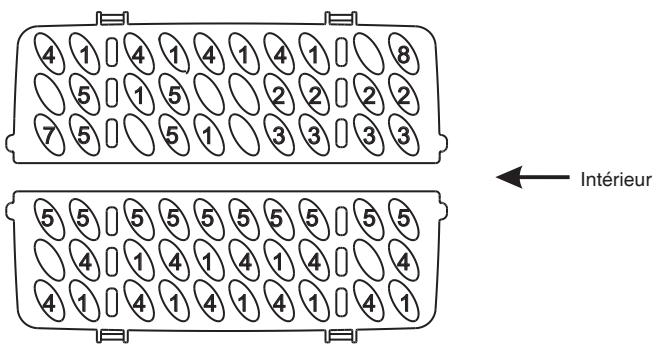

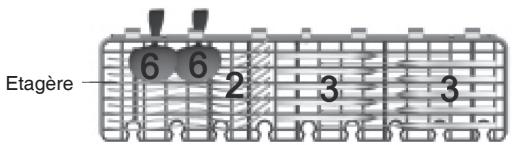

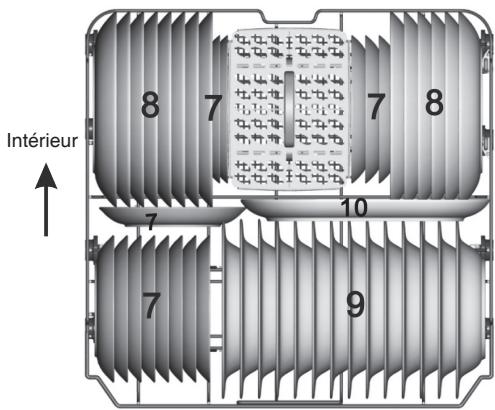

Procedure de replissage des paniers selon la norme EN50242

1. CONSIGNES DE SECURITE IMPORTANTS

ATTENTION!

Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous.

Cet apparéil est exclusivement destiné à un usage domestique et à des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnement de travail ;
• exploitations agricoles :
• hotels, motels, chambres d'hôtes et autres environnementes résidentiels :
• établissements de demi-pension.

■ Les enfants âgés de 8 ans et plus et les personnes dont les capacities physiques, sensorielles ou mentalles sont réduites, ou encore les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne experimentée ou s'ils sont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprend les risques encourus. Les enfants doivent être tenus sous surveillance afin d'assurer qu'ils ne jouent pas avec la machine. Le nettoyage et l'entretien ne doivent pas être effectuels par des enfants sans supervision. (EN60335-1)
■ Les personnes (y compris les enfants) qui n'ont pas la capacité d'utiliser cette machine pour des raisons d'incapacités physiques, mentales ou sensorielles ou leur manque d'expérience ou de connaissance ne sont pas autorisées à utiliser cette machine sans surveillance ou instruction par une personne responsable de leur sécurité. (IEC60335-1)
La machine est conçue pour l'usage à l'intérieur seulement. Pour éviter tout risque d'électrocution, veillez à ne jamais immer ger l'appareil, le cable ou la prise dans l'eau ou dans tout autre liquide.
Veuillez débrancher l'appareil avant le nettoyage ou l'entretien. Pour nettoyer l'appareil, utilisez un chiffon couple humidifié au savon doux, puis essuyez-le avec un chiffon sec.

Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l' apparéil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet apparéil estirqué d'une prise conductrice de mise à la terre.
La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
- Un mauvais branchement du conducteur de mise à la terre peut entrainer un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à unElectricien compétent ou à un représentant du service de réparation.
Ne modifies pas la prise électrique fournie avec l'appareil. Si celle n'est pas adaptée à votre prise secteur, faites installer une prise ajuste par un electricien compétent.
Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle.
N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
Veuillez ouvrir la porte attentivement, lorsque le lave-vaisselle est en marche. L'eau peut s'en échapper.
Veillez à ne pas placer d'objects lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
Lorsque you chargez de la vaisselle ;

1) Placez les objets coupants de manière à ce qu'ils ne puissant pas endommager le joint de porte ;

2) Attention : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvert tête vers le bas ou en position horizontale.

■ Vérifiez que l'intégralité du dédTangent en poudre ait est éliminé après la fin du cycle de lavage.
Assurez-vous que tous vos ustensiles en plastique doivent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil. Pour les ustensiles en plastique qui ne doivent aucune mention de ce type, vérifie les recommendations du fabricant.
Utilisez uniquement des produits détergents et de rinçage recommends pour les lave-vaisse automatiques.
Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaissette.
■ Les enfants doivent être tenus sous surveillance afin d'assurer qu'ils ne jouent pas avec la machine.
Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de trèbuchement.
Si le cable d'alimentation est endommagé, faites-le replacer par le fabricant, par un réparateur agrée ou par une personne de compétence similaire afin d'éviter tout danger.
Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation électrique.
Veillez à ne pastrafiquerlescommandes.
L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
Le nombre maximal de couverts pouvant etre lavés est 13.
La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.
La pression de I'eau a I'arrivee doit etre egale ou superieure a 0,04MPa.

Mise au rebut

Débarassez-vous de l'emballage de manière correcte. Le matériel d'emballage est réutilisable. Les matières plastiques sont abrégés selon la norme internationale :

PE - Polyethylene, par exemple des connecteurs électriques

PS - Polystyrene, par exemple en rembourse

POM - Polyoxyméthylène, par exemple des clips plastiques

PP - Polypropylène, par exemple dans l'adoucisseur

ABS - Acrylonitrile butadiène styrene – par exemple le bandeau de commande

ATTENTION!

Le matériel d'emballage pourrait être dangereux pour les enfants !
Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable.
L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé.
■ En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seronttraités dans des conditions optimales.
Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter vous mairie et votre centre local de traitement des ordures menagères.
■ MISE AU REBUT: Ne jetez pas cet apparéil avec les déchets municipaux non triés. Cét apparéil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.

2. Guide de prise en main

Pour plus d'informations détaillées concernant l'utilisation de l'appareil, reférez-vous à la rubrique correspondante.

Allumer l'appareil	Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvre la porte.
Remplir le bac à détergent	Compartment A:Pour chaque cycle de lavage.Compartment B:Seulement pour des programmes avec prélavage.(Suvez les consignes d'utilisation !)
Vérifier le niveau du produit de rinçage	Indicateur mécanique C.Indicateur électricqu du bandeau de contrôle (si disponible).
Vérifier le niveau du sel régénérant	(Seulement sur les modélés avec système d'adoucisseeur d'eau.)Indicateur électricqu du panneau de commande (si disponible).S'il n'existe pas devoyant d'alerte pour le niveau del sel (sur certains modélés), vous pouvrez estimer le moment auquel il faut remplir l'adoucisseeur par le nombre de cycle d'utilisation de votre lave-vaisselle.
Mettre les paniers en place	Pourmettre les paniers en place, référez-vous à la rubrique initulée « Mise en place des paniers du lave-vaisselle».
Sélectionner un programme	Réfermez la porte et appuyez sur le bouton Programme jusqu'à ce que le programme s'allume.(Référez-vous à la rubrique « Consignes d'utilisation »)
Mettre le lave-vaisselle en marche	Allumez l'arrêtée d'eau et appuyez sur le bouton Départ/Pause. La machine fonctionnera.
•Changer de programme	1. Un cycle en marche ne peut être modifié, s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent aït déjà été libéré et que l'eau aït déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli. 2. Appuyez sur le bouton Départ/Pause. Pour annuler le programme lancé, appuyez sur le bouton Programme pendant plus de 3 secondes. 3. Choisissez un nouveau programme. 4. Rallumez le lave-vaisselle.
•Ajouter de la vaisselle dans le lave-vaisselle	1. Appuyez sur le bouton Départ/Pause pour arrêté la machine. 2. Ouvrez la porte. 3. Placez vos ustensiles dans l'appareil. 4. Refermez la porte et appuyez sur le bouton Départ/Pause. La machine fonctionnera encore.
•Si l'appareil est arrêté au cours d'un cycle de lavage	•Si l'apparéil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionné à nouveau le cycle de lavage.
Éteindre l'appareil	Une fois le cycle de lavage terminé, l'appareil émet une alarmé qui retentit 8 fois, puis s'arrête. Appuyez sur Marche/arrêt pour éteindre l'appareil. Si le lave-vaisselle resté en mode arrêt pendant 30 minutes sans qu'aucun bouton ne soit actionné, il s'éteindra automatiquement.
Fermez l'arrêtée d'eau, videz les paniers	Avertissement : attendez quelques minutes (environ 15 minutes) avant de décharger le lave-vaisselle pour évierer de retarder les ustensiles lorsqu'ils sont encore chauds et facibles à se casser. Ceci permet également un meilleur séchage de votre vaisselle. Déchargez l'appareil à partir du panier inférieur.

3. Consignes d'utilisation

IMPORTANT

Pour garantir une performance optime du lave-vaiselle, veuillez dire

l'ensemble des consignes d'utilisation avant la première utilisation.

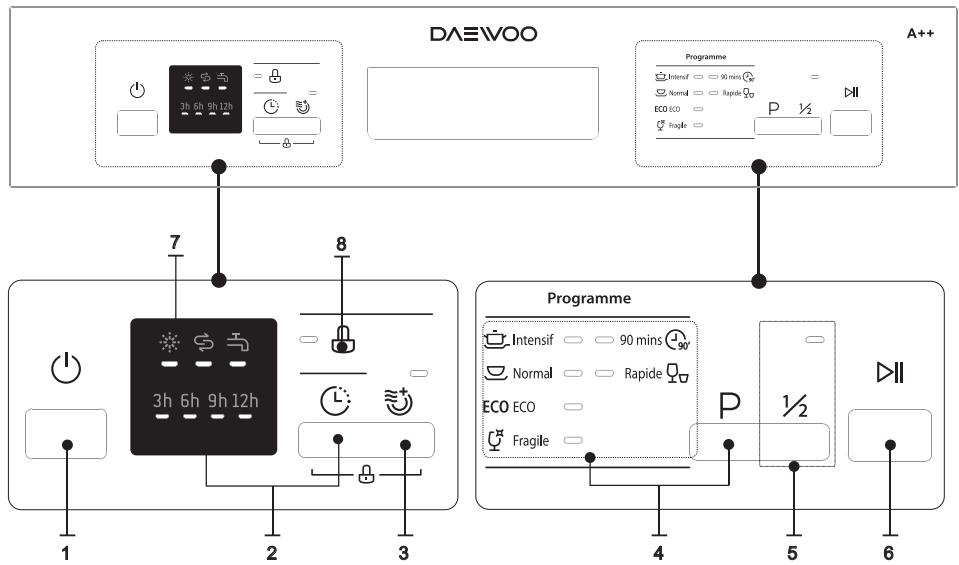

Bandeau de commandes

1. Marche/Arrêt: Activer/Désactiver la machine.
2. Départ différé: Appuyez sur le bouton pour différer le département (3h/6h/9h/12h).
3. Extra-séchage : Appuyez sur le bouton pour sélectionner cette fonction, puis l'indicateur s'allumera. Cette fonction ne peut pas être sélectionnée avec le programme Rapide _

4. Bouton Programme : Appuyez sur le bouton pour sélectionner un programme de lavage (Intensif, Normal, ECO, Fragile, 90 mins, Rapide).

5. Demi-charge: Cette fonction vous permet d'économiser de l'eau et de l'énergie lorsque vous lancez la machine à moitié replie (7 couverts). Cette fonction ne peut pas être sélectionnée avec le programme Rapide.

6. Départ/Pause : Pour démarrer ou arrêté le programme.

7. Differents indicateurs :

8. Indicateur du produit de rinceage : s'allume lorsque vous devez rajouter du produit de rinceage *

9. Indicateur de l'ajout de sel : s'allume lorsque le compartment à sel a besoin d'être rechargé. S

10. Indicateur du robinet fermé

11. Verrouillage Enfant: Appuyez sur deux boutons Demi-charge et Départ différé en même temps pour verrouiller le programme. (L: ≈*)

Fonctionnalité du lave-vaissette

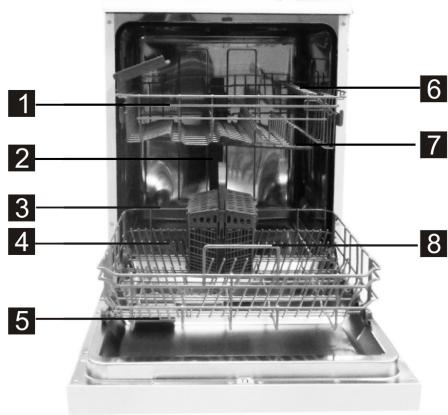

Vue de face

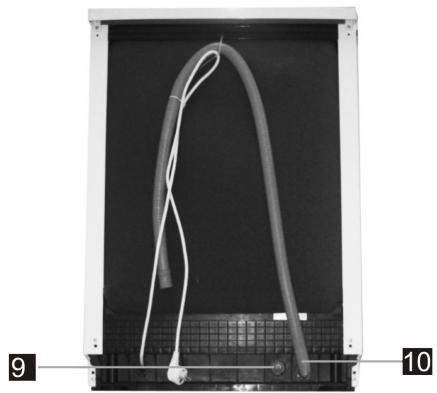

Vue d'arrière

1 Panier supérieur
2 Tuyau interne
3 Panier inférieur

4 Compartiment à sel
5 Bac à détergent
6 Rabat à tasses

7 Bras d'aspersion
Dispositif de filtration
9 Valve d'arrivée d'eau

10 Tuyau de vidange

4. Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel pour lave-vaissselle, puis ajoutez de l'eau
C. Remplissez le distributeur du produit de rincege

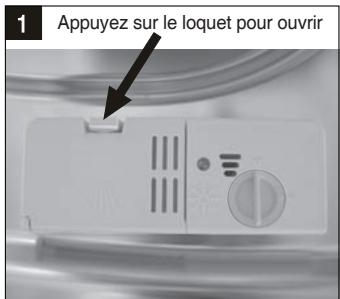

D. Ajoutez le détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau doit être régle manuellement à l'aide du sélecteur de la durée de l'eau. L'adoucisseur d'eau est concu pour éliminer les mineraux et les sels de l'eau, qui peuvent alterer le bon fonctionnement de l'appareil.

Plus il y a de mineraux et de sels, plus votre eau est dure.

L'adoucisseur doit être régèle en fonction de la durée de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la durée de l'eau dans votre région.

Régler la consommation en sel

Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personnelier le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Allumez l'appareil ;
2. Appuyez sur le bouton Départ/Pause pendant plus de 5 secondes pour régler l'adoucisseur d'eau. Réglez-le en 60 secondes, une fois que l'appareil est allumé.
3. Appuyez sur le bouton Départ/Pause pour régler le mode adapté à votre environnement local. Le réglage changera comme la série suivante : H1->H2->H3->H4->H5->H6 ;
4. Pour sortir du mode de réglage, appuyez sur le bouton Marche/arrêt.

Dureté de l'eau				Position de sélection L'afficheur du/des programme(s) s'allume	Consommation de sel (g/cycle)
*dH	*fH	*Clarke	*mmol/l
0~5	0~9	0~6	0~0.94	H1 (Rapide)	0
6-11	10-20	7-14	1.0-2.0	H2 (90min)	9
12-17	21-30	15-21	2.1-3.0	H3 (90min, Rapide)	12
18-22	31-40	22-28	3.1-4.0	H4 (Fragile)	20
23-34	41-60	29-42	4.1-6.0	H5 (Fragile, Rapide)	30
35-55	61-98	43-69	6.1-9.8	H6 (Fragile,90min)	60

Nota 1:

1dH=1.25°Clarke=1.78 fH=0.178mmol/l

dH: Degre allemand

fH: Degre français

Clarke: Degre anglais

ATTENTION: 2 Paramétrage d'usine : H3 (EN 50242)

Prenoz contact avec votre Service des eaux local pour obtenir des informations sur la durée de l'eau dans votre région.

ATTENTION: Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

ADOUCISSEUR D'EAU

La durée de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartment à sel spécifique conçu pour éliminer le calcaire et les mineraux prênts dans l'eau.

B. Ajout du sel dans l'adoucisseur

Veillez à toujours utiliser du sel spécifique conçu pour les lave-vaisselle.

Le compartment à Sel est situé sous le panier du bas et est à replir selon la procédure suivante :

Attention!

Veillez à toujours utiliser du sel spécifiquement concu pour les lave-vaiselle ! Les autres types de sel non spécifiquement concus pour les lave-vaiselle, et notamment le sel de table, endommageront l'adoucisseur d'eau.

En cas d'endommagement de l'appareil Cause par l'utilisation de sel non adapte, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage cause.

Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de Sel ou de l'eau salée eventuelle déversés demeurent dans le fond de l'appareil pendant une certaine durée, ici pouvant donner lieu à une corrosion de la surface.

A. Àpès avoir retire ré le panier inférieur, dévissez et retirez le couvercle du compartment à sel. (1)
B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisse.
C. Remplissez d'eau le compartment à sel. Il est normal qu'une petite quantité d'eau desserte du compartment à sel. (2)
D. Une fois le compartment rempli, revissez fermement le couvercle.
E. Levoyant d'alerte du sel s'arrête une fois que le compartment a eté rempli.
F. Immédiatement après avoir rempli le compartment à sel, vous doivent lancer un programme de lavage (nous recommandons un programme court), afin d'éviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement du à l'eau salée n'est pas couvert par la garantie.

ATTENTION :

1. Le compartment à sel ne doit être rempli que lorsque levoyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que levoyant d'alerte du sel reste allumé même après le replissage du compartment. S'il n'y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut replir l'adoucisseur de sel par le nombre de cycles que le lave-vaisse la exécuté.
2. Si du sel a eté déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer les résidus de sel.

C. Remplissage du组成部分 à produit de rinçage

Le compartmenté à liquide de rincege

Le liquide de rinceage est libéré lors de la phase de rinceage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de moins s'écouler de vos plats. Notre lave-vaisselle est concu pour fonctionner avec du produit de rinceage liquide. Pour replir le compartment, ouvrez le couvercle et versez le produit de rinceage dans le compartment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le compartment à liquide de rinceage possède un volume d'environ 110 ml.

Fonction du liquide de rincege

Le liquide de rinceage est automatiquement libéré lors de la dernière phase de rinceage pour garantir un rinceage minutieux, qui ne laisse pas de traces et qui permet un bon séchage.

Attention!

Veillez à toutjours utilise du liquide de rincege de marque specifquement concu pour le lave-vaiselle. Ne versez jamais d'autres substances dans le compartment a liquide de rincege (ex : produit de nettoyage de lave-vaiselle, detergent liquide). Ceci endommagerait yours appeareil.

Quand remetre du produit de rinceage ?

Sauf si levoyant d'alerte du produit de rincege du panneau de commande est allumé, vous pouvez tous jours estimer la quantite restante d'après la couleur de niveau « C » situé pres du couvercle. Lorsque le compartment a produit de rincege est plein, l'indicateur est complètement noir. Au fil de la diminution du niveau de liquide de rincege, la taillu du point noir se réduit. Ne laissez jamais le produit de rincege atteindre un niveau inférieur à 1/4 du compartment.

Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rincege diminue, la taille du point noir prisent sur l'indicateur du niveau de liquide de rincege change.

• -Plein
  -3/4
  -1/2
• 1/4 - besoin de remise à niveau pour éviter la formation de traces
  -Vide

1. Pour ouvrir le compartment, tournez le couvercle dans le sens de la flèche (gauche) et soulevez-le.
2. Faites attention à ne pas laisser déborder le produit de rincege lorsque vous le verse dans le compartment.
3. Remettez le couvercle en place en l'alignant sur la flèche et en le tournant vers la position fermée (droite).

ATTENTION :

Nettoyez le produit de rincege déversé avec un chiffon absorbant afin d'éviter la formation excessive de mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de referrer la porte du lave-vaiselle.

Régler le compartment à produit de rincege

Le compartment à produit de rincege possède quatre ou six modes. Commencez toujours à utiliser l'appareil en mode 4. Si vous vaisselle présente des traces ou est mal séchée, augmentez la quantité de produit de rincege libérée en retardant le couvercle du compartment et en tournant la molette sur 5. Si vous vaisselle est toujours mal séchée ou présente des traces, augmentez à nouveau le niveau de réglage jusqu'à ce que votre vaisselle ne présente aucune trace. Le mode recommendé est le mode 4. (Paramétrage d'usine : 4)

ATTENTION :

Augmentez la dose de produit si vous vaisselle presente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si vous vaisselle presente des traces blanches collantes ou si vos verres ou vos couteaux représentent une pellicule bleutée.

D. Fonction du détermgent

Les ingrediants chimiques qui composent le dédTangent sont nécessaires pour éliminer, décomposer et evacuer les saletés du lave-vaiselle. La majorité des détergents de qualité commerciale convennent à cette fin.

Attention!

Utilisation du détergent

N'utilise que des détergents spécifique conçus pour les lave-vaisselle. Notre détermgent doit toujours être frais et sec. Ne mettez pas de détermgent en poudre dans le bac avant d'être pré à lancer un cycle de lavage.

Detergent

II existe 3 sortes de détergents.

1. Detergent au phosphate et au chlore
2. Detergent au phosphate et sans chlore
3. Detergent sans phosphate et sans chlore

Généralement, les nouveaux détergents à pulveriser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utiliseze ce type de détergent, nous vous recommendons de replir le compartment à ses même lorsque la durée de votre eau est seulement à 6^ dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaitre des taches blanches sur vos verres et votre vaiselle. Si c'est le case, ajoutez davantage de détergent pour obtenir de更好地 résultats. Les détergents sans chloré blanchissantSCPpeu la vaiselle.Les taches résistantes et colorées ne seront pas complètement eliminées.Si c'est le cas, selectionnez un programme qui fonctionne à une température plus importante.

Détergents concentrés

Selon leur composition chimique, on peut désigner deux types fondamentaux de détergents :

les détergents alcalins conventionnels à composants caustiques
les déterments concentrés peu alcalins à enzymes naturels

Détergents en tablettes

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détermagent.

Le bac à détergent

Le bac est à replir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Notre lave-vaisselle consomme moins de détergent et de produit de rincavage que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les utensiles représentant plus de taches résistantes requireé plus de détergent. Veiliez à toujoursmetre leur détergent dans l'appareil juste avant de lemettre en marche afin d'éviter qu'il s'humidifie et ne puisse pas se dissoudre correctement.

Quantité de détextergent requise

Remplir le bac à détergent

Remplissez le bac à détergent.

Les repères indiquent les niveaux de dosage comme illustré à droite.

A) Le bac à détergent principal
B) Le bac à détergent pour le prélavage

Veuillez observer les recommandations du fabricant pour le dosage et l'entreposage qui sont indiquées sur l'emballage de votre détergent.

Refermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille.

Si vous vaisselle est très sale, ajoutez une dose supplémentaire de détergent de prélavage dans la cuve. Ce détergent agira lors de la phase de prélavage.

ATTENTION :

Des informations sur la quantité de détergent nécessaire pour chaque programme de lavage sont fournies à la première page.
Sachez qu'en fonction de la saleté et la durée de l'eau, les réglages peuvent différer.
Veuillez observer les recommendations du fabricant indiquées sur l'emballage de votre détergent.
Si le couvercle est fermé, appuyez sur le bouton pour libérer le détergent. Le couvercle s'ouvrira.
Ajoutez le détergent toujours avant de lancer chaque cycle de lavage.
Utilisez seulement le détergent de marque pour la machine.

ATTENTION!

Le détergent de lave-vaiselle est corrosif! Gardez les enfants éloignés de ce produit.

5. Préparation et chargement du panier

Recommendations

■ Essayez de privégier l'achat d'ustensiles portant la mention « lavable au lave-vaisselle »
Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent.
Pour les plats ou ustensiles fragiles, selectionnez un programme fonctionnant à la température la plus BASSE possible.
Ne sortez pas vos verres et vos couverts du lave-vaiselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne convenient pas

Couverts à ans en bois, en porcelain ou en nacre
■ Objets en plastique qui ne résistant pas à la chaleur
Couverts anciens dotés d'éléments collés qui ne résistant pas aux haute températures
Couverts ou plats avec colle
■ Éléments en étain ou en cuivre
Verres en cristal
- Objets en acier pouvant rouiller
Plateaux en bois
■ Objets en fibres synthétiques

Conviennent dans une mesure restreinte

Cernts types de verres peuvent se temir au bout d'un certain nombre de lavages
Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
Les motifs vitres peuvent s'estomper s'ilts sont fréquement lavés au lave-vaisselle

Recommendations pour le replissage et le déchargement du lave-vaisselle

(Pour garantir une performance optimale du lave-vaisselle, observer les prescriptions suivantes. Les fonctionnalités et l'apparace des paniers peuvent varier selon les modèles.)

Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poëles et casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.

Les différences elements à laver sont à placer comme suit dans l'appareil :

1. Les objets tels que les tasses, verres, casseroles/poëles, etc. doivent être returnés.
2. Les objets incuvés ouprésentant des renfocements doivent être positionnés de manière oblique afin que l'eau puisse s'en écouler.
3. Tous les ustensiles doivent etre places de maniere a bien tenir en place et a ne pas se renverser.
4. Tous les ustensiles doivent etre placés de maniere à laisser asces d'espace pour que les bras de lavage puisent tourner librement pendant le lavage.

ATTENTION : Évitez de laver les éléments très petits au lave-vaiselle. Ceux-ci peuvent facilement

tomber des paniers.

Les objets creux tels que les tasses, verres, cassetoles, etc. doivent etre orientes ouverture vers le bas afin d'eviter que I'eau ne stagne dans le contenant.
■ Les plats et couverts ne doivent pas etre empilés les uns sur les autres ni se recouvrir.
Faites en sorte d'eviter que les verres ne se touchent pour eviter tout dégât.
■ Les objets de grande taille et leurs qui sont difficiles à nettoyer doivent être placés dans le panier du bas.
Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut!
Les couverts longs et/ou tranchants tels que les couteaux a dedcouper sont a placer a l'horizontale dans le panier du haut.
Veiliez à évitier de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.

Décharger votre vaisselle

Afin d'eviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommendons de vider le panier du bas en premier lieu.

Procedure de replissage standard

Remplir le panier supérieur

Le panier du haut est destiné aux objets plus délicats et plus légers, telis que les verres, asses, socoupes, assiettes, petits bols, ainsi que les poées et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionné vos plats et couverts de manière à ce qu'ils ne puissant bouger sous la pression de l'aspersion.

Remplir le panier inférieur

Nous vous recommendons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poèles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférible de placer vos plats et couvercles de service sur le côté des compartments afin d'éviter de bloquer la rotation du bras de lavage.

Rappelez-vous que :

■ les casseroles, saladiers, etc. doivent toujours être orientés vers le bas.
■ les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau.
le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

Régler le panier supérieur

Afin de creer davantage de place dans le panier supérieur / inférieur pour la vaiselle volumineuse, vous avez la possibilité de régler la hauteur du panier supérieur sur deux positions. Pour modifier la hauteur du panier, placez ses roues sur les hauteurs de rail différentes.

Position inférieure
Position supérieure

Roulettes

Rabattre l'étagère à tasses

Pour pouvoir mistré
accueillir les casseroles
et les poèles, il est
possible de rabattre
l'étagère comme illustré
ci-dessous.

Rabattre les tiges du panier inférieur

Pour permettre un meilleur empilage des casseroles et poèles, les tiges peuvent être rabattus comme la photo à droite.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts aux positions appropriées.

Veillez également à les séparer les uns des autres. Assurez-vous qu'ils ne partagent pas la même case car cette pourrait entraîner une baisse de performance.

Afin de garantir la(Meilleure qualite de

lavage, veillez aux points suivants lorsque vous chargez les couverts dans le lave-vaiselle :

Ne pas les faire se chevaucher
Placer-les à l'envers
Placer les ustensiles les plus longs au milieu.

6. Lancer un programme de lavage

Tableau des cycles de lavage

ATTENTION: (★) signifie que le compartmenté à produit de rincege doit être rechargé.

Programme	Informations sur la sélection du cycle	Description du cycle	Détergent (cycle préavage/ principal)	Durée (min)	Énergie (Kwh)	Eau (L)	Produit de rinceage
Intensif	Pour la vaisselle très sale et les casseroles, poées et plats, etc. représentant un niveau de saleté normal mais des résidus sechés.	Prélavage (50°C)Lavage (60°C)RinçageRinçage Rinçage (70°C)Séchage	5/30g1 ou 2 pieces	170	1.6	18.5	★
Normal	Pour la vaisselle représentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poées légèrement sales.	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)Séchage	5/30g1 ou 2 pieces	180	1.30	15	★
ECO (*EN5 0242)	Ce programme normalisé, est adapté pour laver la vaisselle représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'énergie et d'eau pour ce type de vaisselle.	PrélavageLavage (45°C)Rinçage (65°C)Séchage	5/30g1 ou 2 pieces	190	0.91	11	★
Fragile	Pour la vaisselle et le verre légèrement sales.	PrélavageLavage (40°C)RinçageRinçage (60°C)Séchage	5/30g1 piece	130	0.9	14.5	★
90 mins	Pour la vaisselle légèrement sale ne nécessitant pas un séchage intensif	Lavage (65°C)RinçageRinçage (65°C)Séchage	35g1 piece	90	1.35	12.5	★
Rapide	Lavage rapide pour la vaisselle peu sale	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	25g	30	0.75	11	/

ATTENTION:

• EN 50242: ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 50242

Capacité : 13 couverts
Panier supérieur: roulettes supérieures sur les rails
Nombre de modes de distribution du produit de rinceage : 6
PI:0,49w;Po:0,45w

Metre l'appareil en marche

Demarrage d'un cycle de lavage

1. Tirez les paniers inférieur et supérieur, placez votre vaiselle sale et repoussez les paniers. Il est recommandé de charger tout d'abord le panier inférieur, puis le supérieur (voir la section "Préparation et chargement du panier").
2. Ajoutez le détergent (voir la section "Sel, détergent et produit de rinceage").
3. Insérez la prise dans la prise murale. La source d'alimentation est de 220-240V 50Hz, la spécification de la prise est de 250V 10A. Mettez l'alimentation d'eau en marche à pleine pression.
4. Appuyez sur le bouton Marche/Arret.
5. Choisissez le programme désiré selon le niveau de saleté de la vaiselle en appuyant sur le bouton de sélection du programme. Appuyez sur le bouton DÉPART/PAUSE pour démarrer le lavage.

ATTENTION:

Lorsque vous appuyez sur le bouton Départ/Pause alors que le cycle est en cours, l'indicateur de lavage s'arrête de clignoter et le lave-vaiselle bipera à chaque minute jusqu'à ce que vous ré-appuyiez sur le bouton Départ/Pause pour relancer le cycle de lavage.

Changer de programme

1. Un programme peut être changé uniquement un court instant après son lancement et avant que le détergent n'ait été déversé. Autrement, vous devrez de nouveau replir le distributeur de détergent (cf. rubrique intitulée « Ajout du détergent »).
2. Appuyez sur le bouton Départ/Pause, le lava-vaiselle se met en mode arrêt.
   Appuyez sur le bouton Programme au moins 3 secondes. Vous pouvez alors désirir un nouveau programme de lavage. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le lavage (voir la section "Lancer un cycle de lavage").

ATTENTION :

Si vous ouvrez la porte en cours de cycle, la machine se met automatiquement en mode arrêt. L'indicateur de programme s'arrête de clignoter et le lave-vaiselle bipera à chaque minute jusqu'à ce que la porte soit reférée. Àpres avoir refermé la porte, le lave-vaiselle reprendra automatiquement son cycle après 10 secondes.

Rajouter de la vaisselle

Yououpezrajouterde lavaissellea tout moment avant l'ouverture du bac a détergent.

1. Appuyez sur le bouton Départ/Pause pour arrêté le lave-vaisselle.

2. Ouvrez légèrement la porte.

3. Lorsque les bras d'aspersion se sont arrêtés, ouvrez complètement la porte.

4. Ajoutez la vaisselle.
5. Fermez la porte.
6. Appuyez sur le bouton Départ/Pause, la machine se remettra à fonctionner.

À la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, l'appareil émet une alarme qui retentit pendant 8 secondes, puis s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvre la porte du lavevaisselle.

Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.

Eteindre le lave-vaiselle

Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé.

1. Éteignez le lave-vaisselle en appuyant sur Marche/arret.
2. Coupe l'arrivee d'eau!

Faites preuve de prudence à l'ouverture de la porte.

Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de lasorting de l'appareil.

Ouvrez la porte du lave-vaisse, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisse. Ainsi, ceci permet à la vaisse de refroidir et garantit un meilleur séchage.

Vider le lave-vaiselle

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'eviter que de l'eau ne s'écoule depuis le panier du haut sur la vaiselle présente dans le panier du bas.

ATTENTION!

Ouvrir la porte au cours d'un cycle est dangereux car la vapeur chaleur qui s'échappe peut vous brûler.

7. Nettoyage et entretien

Système de filtration

Nous avons place la pompe d'évacuation et le système de filtrage à votre portée à l'intérieur de la cuve. Le système de filtrage se compose de 3 éléments : le filtrte principal, le filtré à déchets et le micro-filtre.

1) Filtre principal

Les particules alimentaires et les salissures prises dans ce filtre sont pulverisées par un jet spécial par le bras d'aspersion inférieur et dirigées vers le tuyau d'évacuation.

2) Filtre à déchets

Les éléments plus grands, comme des morceaux de verre ou des os, qui pouraient boucher le tuyau d'évacuation sont pris dans le filtré à déchets. Pour enlever un élément pris dans ce filtré, appuyez doucement sur les languettes situées en haut du filtré et soulevez-le.

3) Micro-filtre

Dispositif de filtration

Le filtré élimine efficacement les particules alimentaires de l'eau et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtré doit être nettoyé régulièrement. Ceci explique pourquoi il est recommendé desterolir les particules alimentaires les plus grosses prise dans le filtré après chaque cycle de lavage en rincant le filtré et le recipient avec l'eau courante. Poursterolir le dispositif de filtration, tirez la poignée du recipient vers le haut.

ATTENTION!

• Le lave-vaisselle ne doit jamais fonctionner sans filtré.
• Un filtré mal remis en place peut réduire le niveau de performance de l'appareil et endommager vos ustensiles.

Étape 1: tournez le filtré dans le sens inverse des aiguilles d'une montre.

Étape 2: sortez le filtré en le tirant vers le haut.

ATTENTION :

De I'etape 1 a 2, vous enlevez le filtre. Pour le replacer, effectuez ces etapes dans le sens inverse.

REMARQUES :

• Àpres chaque cycle, vérifie l'absence de débris dans le filtre afin d'éviter tout risque de blocage ultérieur.
• Vous pouvez-retirer le système de filtration en dévissant le filtré primaire. Retirez tous résidus alimentaires et nettoyez les filtres à l'eau courante.

ATTENTION: Il convient de nettoyer l'ensemble du système de filtration une fois parSEAIRE.

Nettoyer le filtré

Pour nettoyer le filtré à déchets et le micro-filtre, utilisez une Brosse. Ré-assemblez les éléments de filtration, puis réinsérez-les dans le lave-vaiselle. Placez-les dans l'emplacement destiné et appuyez dessus.

ATTENTION! Ne cognez pas sur les filtres, lorsque vous les nettoyez. Sinon, ils peuvent etre tordus et la performance du lave-vaisselle peut baiser.

Entretien du lave-vaisselle

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légersement humidifié.

Après le nettoyage, veillez à bien le sécher.

Pour l'extérieur, utilisez une cire à lustrer spéciale équipements electroménagers.

N'utilizez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaiselle.

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez un chiffonouple, tiède et humidifié. Pour éviter toute pénetration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.

ATTENTION!

N'utilissez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.
■ Les agents abrasifs ainsi que certains types d'essuie-tout sont interdits car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.

Préparation du lave-vaisselle contre le gel

Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l'hiver, demandez à un service spécialisé de :

1. Couper l'alimentation électric du lave-vaisselle et d'enlever les fusibles ou d'arrêter le disjoncteur.
2. Couper l'arrivée d'eau et débrancher le tuyau d'arrivée d'eau du robinet d'adduction d'eau.
3. Evacuer l'eau du tuyau d'entrée et du robinet d'adduction d'eau (utilisez une casserole pour recuperer l'eau).
4. Raccorder le tuyau d'entrée d'eau sur le robinet d'adduction d'eau.
5. Enlever le couvercle en plastique de l'aspiration sur la cuve et utiliser une éponge pour éponger l'eau.

ATTENTION: Si vous lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.

Nettoyer les bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion car les produits chimiques contenus dans l'eau peuvent bloquer leurs jets et roulements.

Pour enlever les bras d'aspersion, dévissez le boulon et enlevez le joint d'étanchéité en haut des bras d'aspersion puis retirez-les.

Lavez les bras dans de l'eau savonneuse et tiège et utilisez une BrosseSouple pour nettoyer les jets.

Replacez les bras après les avoir soigneusement rincés.

■Aprèschaque lavage

Après chaque lavage, fermez l'alimentation d'eau de la machine et laissez la porte légersement ouverte afin que l'humidité et les odeurs puissant s'échapper.

Oter la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc de votre lavè-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. N'utilisez qu'un chiffon et de l'eau savonnexe tiède.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifé avec de l'eau, ajoutez un peu de vinaigre ou un produit de nettoyage spécifique concu pour les lave-vaisselle.

Lorsque vous n'utilise pas la machine pendant une longue durée

Il est recommandé de lancer un cycle de lavage avec le lavevaissière vide et de débrancher la prise, de fermer l'alimentation d'eau et de laisser la portégérement entrouverte. Ceci permettra d'optimiser la durée de vie du joint d'étanchéité et de limiter les odeurs à l'intérieur de l'appareil.

Déplacer la machine

Si vous nevez déplacer l'appareil, essayez de le maintainir en position verticale. En case de nécessité absolue, vous pouvez le positionnéz sur l'arrière.

Joints d'etanchéité

L'un des facteurs qui favorisent la formation d'odeurs dans le lavve-vaiselle est la presence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'évier ce désagrement.

8 . Positionnement de la machine

Placer la machine à l'endetroit souhaité. L'arrière doit être contre le mur et les cotsés le long des placards ou murs adjacent. Le lave-vaisselle est équipé avec des tuyaux de distribution et de drainage d'eau qui peuvent être placés à droite ou à gauche pour en faciliter l'installation.

Régler la hauteur de la machine

Une fois que la machine est positionnée, vous pouvez ajuster la hauteur du lave-vaiselle en tournant les pieds. Il ne faut pas etre incline de plus de 2^

Branchement électrique

ATTENTION!

Pour vous sécurité :

N'utilise pas de rallonge ou d'adaptateur avec cet apparéil.

Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisse à une source d'alimentation adaptée.

Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet apparéil.

Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lavevaisselle.

Branchement électrique

Après vous être assured que le voltage et les valeurs de fréquence pour le courant de la maison correspondant à celles indiquées sur la plaque signalétique et que le système électrique est dimensionné pour le voltage maximum figurant sur la plaque signalétique, insérez la prise dans la prise murale correctement reliée à la terre. Si la prise murale sur laquelle la machine doit être branchée n'est pas appropriée pour la prise, remplacez la prise murale只想 que d'utiliser un adaptateur ou équipement similaire car cela pourrait entrainer une surchauffe et des brûlures.

Raccordement à l'eau

Raccordement à l'eau froide

La machine doit être raccordée aux nouveaux tuyaux d'eau, pas aux anciers.
La pression d'eau doit être entre 0.04 MPa et 1 MPa. Si la pression n'atteint pas le niveau minimal, demandez conseil à notre équipe de service.

1. Tirez les tuyaux d'alimentation d'eau situés à l'arrière du lave-vaisselle.
2. Fixez le tuyau d'alimentation d'eau à un robinet (3/4') .
3. Laissez couler de l'eau avant de lancer la machine.

A propos du tuyau d'alimentation de sécurité

Le tuyau d'alimentation de sécurité est constitué de doubles parois. Ce système de tuyau garantit un blocage de l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre dans le tuyau d'alimentation et que le tuyau ondulé extérieur est rempli d'eau.

ATTENTION!

Si vous évier est muni d'une douchette, ne la raccordez pas sur la même ligne d'alimentation de votre lave-vaisselle. Le tuyau peut s'éclater.

Comment déconnecter l'alimentation d'eau de sécurité

1. Fermez l'arrivee d'eau.
2. Dévissez le tuyau d'alimentation de sécurité du robinet.

Raccordement à l'eau froide

Raccordez te tuyau d'eau froide au robinet (3 / 4^) et assurez-vous qu'il est bien fixe. Si les canalisation d'eau sont neuves ou n'ont pas et utilisées durant une longue période, laissez l'eau couler pour s'assurer qu'elle est claire et sans impuretés. Si cette précaution n'est pas prise, il existe un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

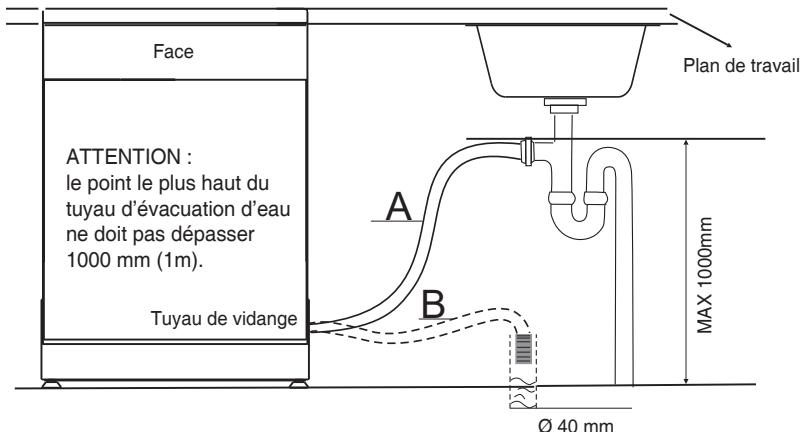

Raccordement du tuyau de vidange

Insérez le tuyau d'évacuation d'eau dans un conduit d'évacuation principal ayant un diamètre minimum de 40 mm ennantsoon d'éviter tout coude ou écrasement du tuyau. Le haut du tuyau doit être positionné à une hauteur inférieure à 1000 mm (1 m).

Fixer le tuyau d'évacuation suivant les exemples A ou B

Comment vidanger l'excedent d'eau des tuyaux

Si I'évier est situé à plus de 1 000 mm du sol, l'excedent d'eau demeurant dans les tuyaux ne peut être evacué directement dans l'évier. Il sera nécessaire de vidanger l'excedent d'eau dans un saladier ou un autre recipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Evacuation de l'eau

Raccordez le tuyau de vidange. Le tuyau d'évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé.

Rallonge de tuyau

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas dépasser 4 mètres de longueur. Si tel était le cas, les performances et le fonctionnement du lavevaisselle pourrait en être alterés.

Branchement sur siphon

Le branchement du tuyau d'évacuation d'eau peut être placé directement sur un siphon si la hauteur de celui-ci ne dépasse pas 1 mètre par rapport au bas du lave-vaisselle. Le tuyau d'évacuation d'eau doit être maintainu à l'aide d'un collier de serrage adapté.

Démarrage du lave-vaisse

Les points suivants doivent

é t réverifiés avant de démarrer le lave-vaisselle.

1. Le lave-vaiselle est à niveau et fixé
2. La valve d'arrivée d'eau est ouverte
3. Il n'y a pas de fuite au niveau des raccordements aux conduites d'eau
4. Les fils électriques sont bien branchés
5. L'électricité est allumée
6. Les tuyaux de drainage et d'arrivée d'eau sont raccordés
7. Tous les matériaux d'emballage et les imprimés doivent être enlevés du lave-vaiselle

ATTENTION!

Après installation, conserveze ce manuel. Son contenu est très utile aux utilisateurs.

9. Guide de dépannage

Avant de faire appel un technicien

Vous referrer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problèmes techniques	Problème	Causes possibles	Que faut-il faire?
	Le lave-vaisse ne démarre pas	Saut de fusible ou de disjoncteur	Remplacez le fusible ou remetre le disjoncteur en marche. Œtez tout autre appeaire utilisant le même circuit que le lave-vaisse.
		L'alimentation électrique n'est pas en marche	Vérifiez que l'alimentation d'eau est correctement raccordée et l'arrivée d'eau ouverte.
		La pression d'eau est faible	Vérifiez que l'alimentation d'eau est correctement raccordée et l'arrivée d'eau ouverte.
		La portu du lave-vaisse n'est pas bien fermée.	Assurez-vous de bien fermer la porte et le loquet.
	Le lave-vaisse ne Pompe pas l'eau	Noeud dans le tuyau d'évacuation	Vérifiez l'état du tuyau d'évacuation.
		Filtre bouché	Vérifiez l'état du filtre à déchets (cf. rubrique intitulée «Nettoyer le filtre»)
		Évier bouché	Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché.Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion du lave-vaisse.
Problèmes généraux	Mousse dans la cuve	Détergent non adapté	Utilisez unquidient dupétérrent special pour le lave-vaisse afin d'éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisse et laissez la mousse sévaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisse en fermant le loquet, puis sélectionné un cycle. Le lave-vaisse commercera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse a bien disparu.Renouvellez l'opération si nécessaire.
		Produit de rincegrénversé	Nettoyez toujours immédiatement tout produit de rincegrénversé.
	Intérieur de la cuvetaché	Un détergent contenant du colorant a été utilisé	Vérifiez que le détergent utilisé ne compte aucun colorant.
	Pellicule blanche sur les surfaces internes	Minéaux contenus dans l'eau dure	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisse et veillez à porter des gants en cautchouc.N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaisse afin d'éviter tout risque de formation de mousse.
	Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.
		Aucun programme n'a été lancé après l'avout du sel pour lave-vaisselle.Des traces de sel se sont mélées au cycle de lavage.	Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaisse et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisse.
		Le couvercle de l'adoucisseur n'est pas bien fermé.	Inspectez le couvercle et assurez-vous qu'il est bien fermé.
Bruit	Bruits de chocol dans le lave-vaisse	Un des bras de lavage se heute contre l'un des ustensiles présents dans le panier.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage.
	Cliqueis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisse.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
	Bruits de chocol dans les tuyaux d'eau	Ceci peut être d'à l'installation sur place ou à la partie transversale des tuyaux.	Ceci n'a aucin impact sur la performance du lave-vaisse.Si vous ave des doutes, faites appel à un plombier qualifié.
	Problème	Causes possibles	Que faut-il faire ?
Lavage non satisfaisant	La vaisse n'est pas propre	La vaisse n'a pas été correctement place dans le lave-vaisse.	Cf. rubrique «Remplir les paniers du lave-vaisse»
		Le programmeChoisi n'était pas assez puissant.	Sélectionnez un programme plus intensif. Cf. «Tableau des cycles de lavage».
		La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
		Des ustensilesBloquent la course des bras de lavage.	Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissent tourner librement.
		Le dispositif de filtration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage.	Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras de lavage. Cf. «Nettoyer les bras de lavage».
	Effet terme sur la verrerie	Combinaison d'une eau douce avec trop de détergent.	Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et optimiser leur propreté.
	Traces noires ou grises sur la vaisse	Des ustensiles en aluminium ont frôté contre votre vaisse.	Nettoyez la vaisse à l'aide d'un produit abrasif doux pour éliminer les traces.
	Résidus de détergent dans les bacs	Des ustensilesBloquent les bacs à détergent.	Réorganisez la disposition de votre vaisse.
Séchage non satisfaisant	La vaisse n'est pas sèche	Mauvaise disposition des ustensiles	Respectez les consignes de replissage du lave-vaisse.
		Quantité de produit de rinceusage insuffisante	Augmentez la quantité de produit de rinceage/remplissez le compartment à produit de rinceage.
		La vaisse a été sortie trop tôt	Ne videz pas votre lave-vaisse immédiatement après le cycle de lavage. Ouvrez légrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisse soit à peine tiédé au toucher pour vider votre lave-vaisse. Videz le panier du bas en premier lieu afin d'éviter que de l'eau ne s'écoulé depuis la vaisse du panier du haut dans celui du bas.
		Le programme choisi n'est pas approprié	Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
		Les couvertsprésentant un revêtement de mauvaise qualité	L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisse.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir.

Codes	Signification	Causes possibles
La fonction Rapide ne clignote pas	Temps d'admission plus long	Les robinets ne sont pas ouverts, ou la consommation d'eau est limitée, ou la pression d'eau est trop BASSE.
La fonction 90mn et lavage rapiède ne clignote pas	La température ajustate n'est pas atteinte	Disfonctionnement de l'élement chauffant
La fonction Fragile ne clignote pas	Trop de vaissette	Certains éléments ne sont pas dans les paniers

ATTENTION!

Si un débordement survient, couper l'arrivée d'eau principale avant d'appeler un service de dépannage. S'il y a de l'eau dans le réceptacle de la base à cause d'un débordement ou d'une petite fuite, l'eau doit être vidée avant de redémarrer le lave-vaisselle.

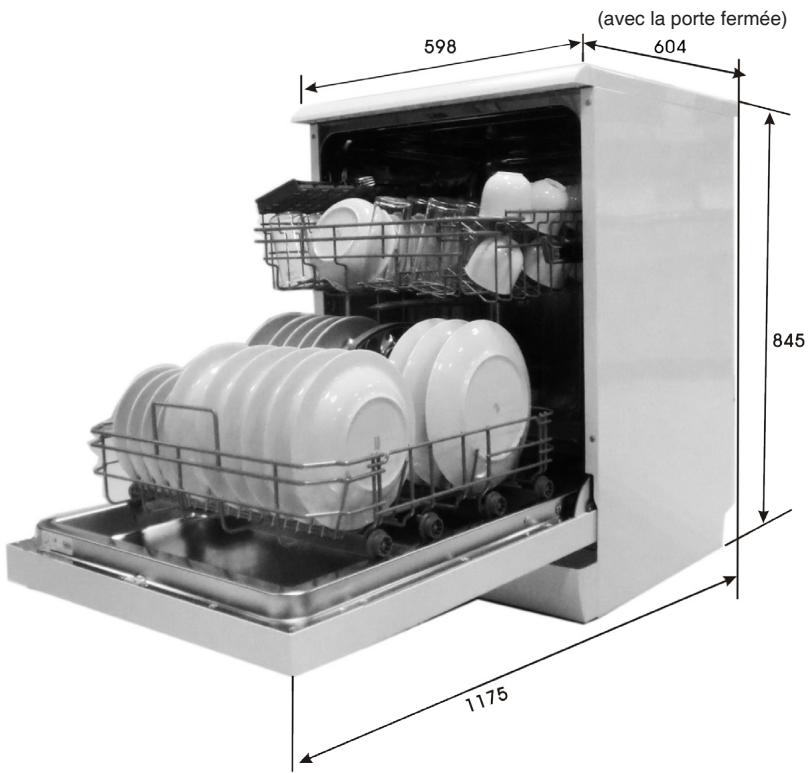

Hauteur	845mm
Largeur	598mm
Profondeur	604mm (avec la porte fermée)
Pression d'eau	0.04-1.0MPa
Alimentation électrique	Voir l'étiquette degré
Capacité	13 couverts

1. Panier supérieur

2. Panier inférieur

Tasses

1 2 Soucoupes

3 Verres

4 Petit plat de service

5 Moyen plat de service

6 Grand plat de service

7 Assiettes à dessert

8 Assiettes plates

9 Assiettes creuses

10 Plat ovale

Remarque: Veuillez placer la vaisse légère et plate sur l'étagère. Le moyen total de la vaisse doit être moins de 1,5kg.

3. Panier à couvert

1. Cuillères àSoupe

2. Fourchettes

3. Couteaux

4. Cuillères àcafé

5. Cuillères à dessert

6. Cuillères à service

7. Fourchettes à service

8. Cuillères à sauce

Informations relatives aux tests de comparabilité conformément à la norme EN 50242

Capacité : 13 couverts

Position du panier supérieur : panier inférieur

Programme: ECO

Réglage de l'adoucisseur: 6

Réglage de l'adoucisseur: H3

Fiche produit

Fiche relative au lave-vaisselle domestique conformément aux directives 1059/2010

Fabricant	DAEWOO
Type/description	DDW-M1321,DDW-M1324
Couverts standard	13
Classe de rendement énergétique ①	A++
Consommation énergétique annuel ②	262 kWh
Consommation énergétique du cycle de lavage standard	0.92 kWh
Consommation énergétique en mode arrêt	0.45 W
Consommation énergétique en mode laissé sur marche	0.49 W
Consommation annuelle en eau ③	3080 litres
Classe d'efficacité de séchage ④	A
Cycle de lavage standard ⑤	ECO 45°C
Durée du cycle de lavage standard	190 min
Niveau sonore	47dB(A) re 1 pW
Type d'installation	Pose libre
Intégration possible	Oui
Hauteur	84.5 cm
Largeur	59.8 cm
Profondeur (avec connecteurs)	60.4 cm
Consommation d'énergie	1930 W
Tension / fréquence	230 V/ 50 Hz
Pression d'eau (pression de débit)	0.4-10 bar = 0.04-1 Mpa

NOTA:

1 A +++ (rendement le plus haut) à D (rendement le plus faible)
2 La consommation energetique est estimée a 262 kWh par an sur une base de 280 cycles standards à l'eau froide et selon la consommation des modes peu intensifs. La consommation energetique réelle dépendra de l'utilisation de l'appareil.
3 La consommation d'eau est estimée à 3080 litres par an sur une base de 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.
4 A (rendement le plus haut) à G (rendement le plus faible)
5 Ce programme convient pour laver une vaisselle presentaient un niveau de saleté normal et constitue le programme le plus effcient en termes de consommation d'eau et d'énergie pour ce type de vaisseille.

Cet apparéil est conforme aux normes et directives européennes dans leur version la plus à jour au moment de la livraison :

LVD 2014/35/EU
-EMC2014/30/EU
-ERP 2009/125/EC

Les valeurs susmentionnées ont été mesurées conformément aux normes dans des conditions d'utilisation spécifique. Les résultats peuvent varier dans une ample mesure selon la quantité et le niveau de saleté de la vaisse, la durée de l'eau, la quantité de détergent, etc.

Ce guide d'utilisation est basé sur les normes et réglementations de l'Union Européenne.
