Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Fonction départ différé	Oui, jusqu'à 24 heures
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Filtre	Filtre à mailles, facilement accessible
Système de sécurité	Protection anti-débordement
Accessoires inclus	Panier à couverts, support pour verres
Garantie	2 ans

FOIRE AUX QUESTIONS - DDW0G1214L DAEWOO

Pourquoi mon lave-vaisselle DAEWOO DDW0G1214L ne démarre-t-il pas ?

Vérifiez que la porte est correctement fermée et que l'appareil est branché à une prise électrique fonctionnelle. Assurez-vous également que le programme de lavage est sélectionné.

Comment puis-je résoudre un problème de bruit excessif pendant le fonctionnement ?

Vérifiez si des objets sont mal placés dans le panier, ce qui pourrait provoquer des bruits. Assurez-vous également que le lave-vaisselle est de niveau et stable.

Que faire si les assiettes ne sont pas correctement lavées ?

Assurez-vous que les assiettes ne sont pas trop entassées et que les bras gicleurs peuvent tourner librement. Vérifiez également le niveau de sel et de liquide de rinçage.

Pourquoi mon lave-vaisselle DAEWOO DDW0G1214L affiche-t-il un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les étapes recommandées pour résoudre le problème.

Comment nettoyer le filtre de mon lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le à l'eau chaude pour enlever les résidus, puis replacez-le correctement.

Que faire si de l'eau reste dans le fond du lave-vaisselle après un cycle ?

Vérifiez si le filtre est obstrué ou si le tuyau de vidange est plié ou bloqué. Assurez-vous également que le siphon est propre.

Comment programmer un cycle de lavage différé ?

Sélectionnez le programme souhaité, puis utilisez la fonction de départ différé pour choisir l'heure à laquelle vous souhaitez que le cycle commence.

Est-il normal que le lave-vaisselle fasse de la vapeur pendant le fonctionnement ?

Oui, c'est normal. La vapeur est produite lors du chauffage de l'eau pour le lavage. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

Comment puis-je réduire l'odeur désagréable dans mon lave-vaisselle ?

Nettoyez régulièrement le filtre et le joint de porte. Vous pouvez également faire fonctionner un cycle à vide avec du vinaigre blanc pour désinfecter.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

MODE D'EMPLOI DDW0G1214L DAEWOO

■ Lisez cette notice

Cher consommateur, vuillez dire attentivement cette notice d'utilisation et conservez-la pour future consultation. Si vous cedez ou vendez cet apparéil, la notice devra être remise à son nouveau propriétaire.

Cette notice contient des paragraphs sur les instructions de sécurité, les instructions de fonctionnement, les instructions d'installation et le guide de dépannage. Lisez

attentivement cette notice avant d'utiliser le lave-vaisselle pour vous aider à la faire fonctionner et à l'entretenir correctement.

Avant d'appeler le service après-vente

En vous référant à la section Guide de dépannage, vous pourrez résoudre les problèmes les plus courants par vous-même sans faire appel à un technicien.

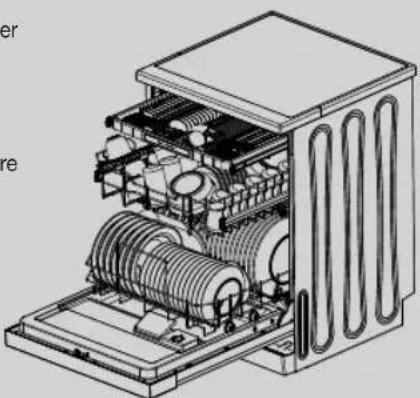

■REMARQUE

Le fabricant applicant constamment de nouvelles régles, quelques modifications et mises à jour récentes du produit peuvent avoir eu lieu sans être repertoriés dans la présente notice.

Sommaire

1. Consignes de sécurité 2
2. Mise au rebut.. 4
3. Consignes d'utilisation 5
   Panneau de contrôle 5
   Caracteristiques de l'appareil 6
4. Avant la première utilisation.. 6
   A. Adoucisseur d'eau... .6
   B. Sel de lavage ..7
   C. Liquide de rincege... .8
   Distributeur du produit de rincege... .8
   D.Detergent... .9

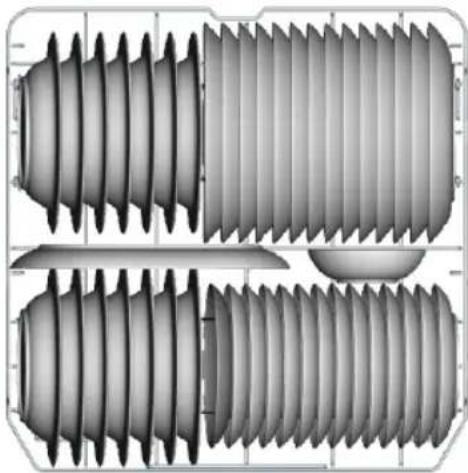

5. Chargement du lave-vaisselle 12
   Charger les ustensiles et les plats 15
   Lors du chargement des plats et des ustensiles, veuillez noter que 15
   Dommages à la verrerie et autres plats 15

6. Demarrage d'un programme de lavage 16
   Tableau des cycles de lavage 16
   Mise en marche du lave-vaisselle 16
   Changement de programme 17
   Voues aze oublie d'ajouter de la vaisselle ? 17

7. Maintenance et entretien 18 Comment conserver votre lave-vaiselle en bon et? 20
8. Consignes d'installation 20
   Mise en place et mise a niveau 20
   Raccordement electrique et de l'eau 21
   Demarrer le lave-vaiselle 23
9. Guide de dépannage 23
   Codes d'erreur 23
   Avant d'appeler un service après-vente 24
   Feuille de données techniques 26

CONSIGNES DE SECURITE

MISE EN GARDE!

Lorsque vous utilisez votre lave-vaiselle, veuillez suivre les précautions de base ci-dessous y compris les précautions suivantes :

TTENTION! L'HYDROGENE EST UN GAZ EXPLOSIF

Dans certaines conditions, de I'hydrogène peut se former dans un systeme d'eau chaude qui n'a pas ete utilisependant deux semaines ou plus.LHYDROGENESTUNGAXPLOSIF.

Si le système d'eau chaude n'a pas ete utilisé pendant une telle durée, ouvre tous les robinets d'eau chaude avant d'utiliser voyage lave-vaisselle et laissez l'eau s'ecouler pendant plusieurs minutes. Cela permet de liberer l'hydrogène accumulé. Comme le gaz est inflammable, ne fumez pas ou n'utilise pas de flamme ouverte pendant cette opération.

ATTENTION! USAGE APPROPRIE

• Ne pas s'asseoir ou se tenirABOUT sur la porte ou sur le casier du lave-vaisselle.
• Ne pas toucher les éléments chauffants pendant ou immédiatement aprèsutilisation.
• Ne pas utiliser votre lave-vaiselle tant que les panneaux de fermeture ne sont pas correctement en place. Ouvrir la porte avec précaution si le lave-vaiselle est en cours d'opération pour éviter tout risque d'aspersion d'eau.
• Ne posez,aún objet lourd sur la porte ouverte. L'appareil pourrait basculer en avant.

• Lors du chargement de la vaisse:

• Mettre les éléments pointus de façon à ne pas endommager le joint de la porte ;

• Charger les couteaux aiguises pointus vers le bas pour réduire le risque de coupures.

• Lors de l'utilisation du lave-vaisse, évitez demettre les ustensiles en plastique en contact avec les éléments chauffants.

• Vérifiez que le réservoir du détergent est vide à la fin du cycle de lavage.
• Ne pas laver de vaisselle en plastique sauf si elleporte le marquage 'résistant au lave-vaisselle'. Pour la vaisselle qui neporte pas cette marque, vérifier les recommendations du fabricant.
• N'utilisez que des détergents et des additifs de rinceage destinés à un lave-vaisse automatique.
• Les autres moyens de déconnexion de la prise de courant doivent être incorporeés dans le branchement fixe avec au moins 3mm de distance de tous les pôles.
• Eloignez les enfants des détergents et des produits de rinceage, éloignez les enfants lorsqu'la porte du lave-vaisselle est ouverte, il pourrait rester du dédTergent à l'intérieur du lave-vaisselle.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

• Les détergents pour lave-vaisselle sont extrémement alcalins et peuvent être très dangereux dans le cas d'une ingestion. Evitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

• La porte ne doit pas etre laissee en position ouverte pour eviter tout risque d'accident.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son Service ÀpRES Vente ou une personne de qualification similaire, pour éviter tout danger.
• Veuillez jeter le matériel d'emballage de façon appropriée.
• Pendant l'installation, le cordon d'alimentation ne doit pas etre plie ou aplati de maniere excessive ou dangereuse.
• Ne pas tapoter les boutons.
• Les instructions des apparèils raccordés au réseau d'alimentation en eau par des ensembles de raccordement amovibles doivent indiquer que l'on doit utiliser les ensembles de raccordement neufs fournis avec l'appareil et qu'il convient de ne pas réutiliser les ensembles de raccordement usages.
• Vérifiez bien que l'ouverture ne soit pas obstruée par le tapis.
• Utilisez le lave-vaisselle uniquement pour l'usage auquel il est destiné.
• Le lave-vaisselle est concu pour être utilisé à l'intérieur seulement.
• Le lave-vaisselle n'est pas concu pour une utilisation professionnelle. Il est prevu pour etre utilisé dans la cadre du foyer domestique ou dans des environnementes similaires.

LIRE ET SUIVRE CETTE CONSIGNES DE SECURITE CONSERVER CES INSTRUCTIONS

MISE AU REBUT

L'emballage du lave-vaiselle doit etre jetede facon correcte.

Tous les matériaux d'emballage doivent'être recyclés.

Les parties en plastique sont marquées des abréviations internationales standart (ex.

PS pour les parties en polystyrene).

Cet apparéil est identifié suivant les directives européennes 2002/96/EC sur les déchets électriques et électroniques DEEE. Les directives décrivent le cadre pour un retard et une ré-utilisation des ancients apparéils dans les limites de l'U.E.

AVERTISSEMENT!

Les matériaux d'emballage peuvent etre dangereux pour les enfants!

Pour jeter les matériaux d'emballage et la machine, veuillez aller dans un centre de recyclage.

Débranche le cable d'alimentation et détruirez le système d'ouverture de la porte.

Les emballages en carton sont fabriqués à partir de papier recyclé et doivent être jetés dans une poubelle pour papier afin d'être recyclés.

En s'assurant que ce produit soit jeté de manière appropriée, vous participez à la protection de

l'environnement et la santé humaine, qui pourrait sinon etre mis en danger par une mise au rebut non appropriée de ce produit.

Pour plus d'informations à propos du recyclage de ce produit, veuillez contacter vos autorités locales et votre service de recyclage domestique.

IMPORTANT!

Pour obtenir les importantes performances de votre lave-vaisselle, veuillez tire toutes les instructions d'utilisation avant la première'utilisation.

CONSIGNES D'UTILISATION

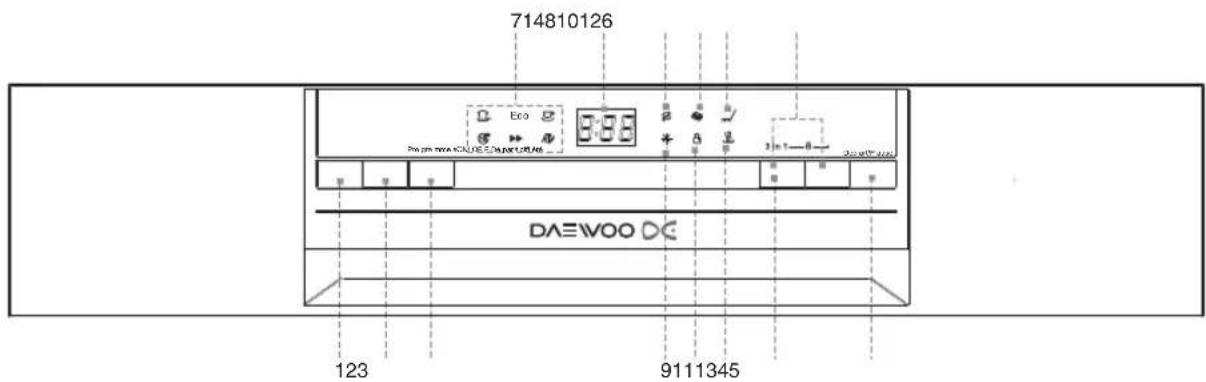

Panneau de contrôle

1. Bouton d'alimentation : permet demettre l'appareil sous tension ou hors tension.
2. Bouton Demarrage différé: permet de retarder le demarrage du cycle de lavage de jusqu'à 24 heures.
3. Program key-press: Appuyez sur le bouton pour faire defiler les cycles de programmes. Le programme correspondant s'allumera pour indiquerquelprogramma eté sélectionné.
4. Bouton "trois en un". Appuyez sur ce bouton pour désir ou annuler la fonction "trois en un".
5. Bouton Demarrage/Pause : permet de faire demarrer ou d'arreter momentanement le cycle de lavage ainsi que toute fonction supplémentaireCHOisis ou en cours.
6. Bouton de Sécurité pour infant : restez appuyé 3 secondes dessus pour bloquer tous les boutons de l'appareil.

7. Lumière indicatrice du programme. Lorsque vous sélectionnez un programme de lavage, la lumière correspondante s'allume.

8. Témoin vous indiquant de replir le bac à sel : cevoyant s'allume lorsque le niveau de produit adoucisseur d'eau n'est plus suffisant.

9. Témoin vous indiquant de replir le bac à produit de rinceage : ce voyant s'allume lorsque le niveau de produit de rinceage n'est plus suffisant.
10. Bouton « 3-en-1 »: il est possible de désoir le programme de lavage « 3-en-1 » en tant que fonction supplémentaire.
11. Child lock : Témoin indicateur de Sécurité pour enfant : restez appuyé 3 secondes sur le bouton « Verrouillage enfants » pour activer la sécurité pour enfant ; le voyant lumineux correspondant se met alors à clignoter 6 fois.
12. Indication de lavage: s'allume quand la machine est en mode lavage.
13. Indication de séchage: s'allume quand le lavevaisselle est en mode séchage.
14. Affichage numérique: pour afficher le temps restant, les codes d'erreur et le temps restant.

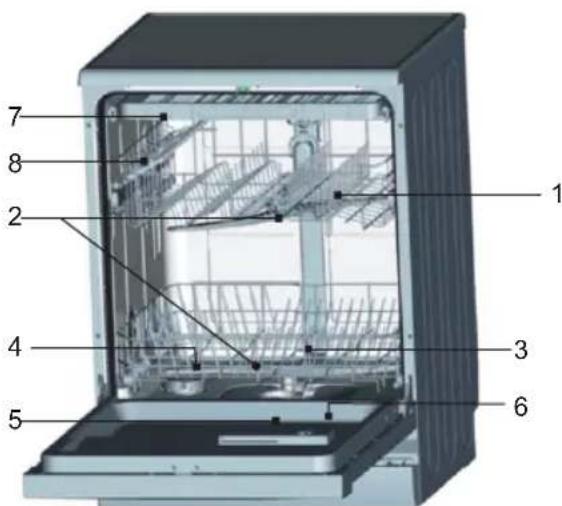

Caracteristiques de l'appareil

Image façade

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Adoucisseur d'eau
5. Distributeur de détergent
6. Distributeur de produit de rincege
7. Panier à couverts
8. Etagères pour tasses

AVANT LA PREMIÈRE UTILISATION

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Activer le système d'adoucisseur d'eau.
B. Mettre 1.5kg de sel pour lave-vaisselle dans le recipient de sel et ajoutez I'eau.
C. Remplir le distributeur de liquide de rincege.
D. Fonctions du détergent

A. Adoucisseur d'eau

Le système d'adoucisur d'eau doit être régle manuellement, en utilisant le cadran de mesure de la durée de l'eau.

Le système d'adoucisseur d'eau est conçu pour enlever les mineraux et les sels de l'eau, qui pourrait autrement avoir un effet nuisible ou contraire au bon fonctionnement de la machine.

Plus il y a de mineraux et de sels, plus l'eau est dure.

L'adoucisseur doit être ajusté selon la durée d'eau de votre domicile.

Votre fournisseur d'eau local pourra vous conseiller sur la durée de l'eau de votre ville.

• Réglage de la consommation de sel

Le lave-vaisselle est concu pour permettre de regler le volume de la consommation de sel en se basant sur la durete de I'eau utilisee. Ceci est destiné a favoriser et a personnaliser le niveau de consommation de sel et a parameter la consommation de sel de la façon suivante :

1. Devissez le bouchon du réservoir de sel.

2. Une bague avec une flèche est dessinée sur le réservoir (Voir Figure ci-dessus). Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre en allant du signe «-» vers le signe ‘+’ en se basant sur la durée de l'eau utilisée. Il est conseilé d'effectuer les réglages en accord avec le schéma suivant :

3. Fonction optionnelle

DURETE DE L'EAU				Position du sélecteur	Consommation de sel (gramme/cycle)	Autonomie (cycles/°dH °fH °clarke mmol/l 2kg)
°dH °fH	°C Clark Mmol/l
0~10 0~	17 0~12.5 0~1.7 / 0 /
10~25 17~44	1.3 1.7-4.4		-20 60
25~50 44~89	31.3~62.5	4.4~8.9	MED		40 40
>50	>89	>62.5	>8.9	+	60	25

Contactez le bureau des eaux locales pour connaître la durée de votre eau.

B. Sel de lavage

Utilisez uniquement du sel de lavage pour lave- vaisselle.

NOTE. si vous modèle n'est pas équipé de système adoucissant, vous pouvez ignorer cette section.

ADOUCISSEUR D'EAU

La durée de l'eau varie d'un endroit à un autre. Si de l'eau dure est utilisée dans le lavevaisselle, des dépôts se formeront sur les plats et les ustensiles.

L'appareil est équipé d'un système adoucissant qui nécessite l'utilisation d'un sel conçu, spécialement pour éliminer le calcaire et les mineraux de l'eau.

Le réservoir se trouve sous le panier inférieur.

Attention!

Utilisez uniquement un sel spécifique à une utilisation pour lave-vaisselle! Tout autre type de sel non spécifique concu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera le système adoucisseur. En cas de dommage causé par l'utilisation d'un sel non adapté, le fabricant annulera toute garantie et ne sera pas responsable des dommages causés.

Versez uniquement le sel avant de démarrer l'un des programmes complets de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait cause de la corrosion.

Après le premier cycle de lavage, l'indicateur lumineux du panneau de contrôle s'eteindra.

A. Enlevez le panier inférieur puis devissez le bouchon du réservoir de sel (photo 1).
B. Si vous remplissez le réserve pour la première voir, replissez le à 2/3 d'eau (environ 500ml).
C. Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1.5kg de sel. Il est normal qu'un peu d'eau déborde du réservoir de sel (photo 2).
D. Revissez soigneusement le bouchon.
E. Habituellesment, le témoin pour le sel s'eteint entre 2 à 6 jours après que le réservoir ait été rempli.

NOTE

1. Il faut remplir le réserve de sel lorsque l'indicateur de manque de sel s'allume. Meme si le réserve de sel est suffisamment rempli, I'indicateur peut ne pas noircir avant la dissolution totale du sel. S'il n'y a pas de temoin pour le sel sur le panneau de contrôle (pour certains modetes), vous pouze juger de la consommation de sel en vous servant du tableau ci'avant pour déterminer la quantite de sel à remplir.

2. S'il y a un déversement de sel, un programme de trempage peut être réalisé pour s'en débarrasser.

C. Liquide de rinceage

Fonction de liquide de rincage

Le liquide de rincage est automatiquement ajouté durant le dernier rincage pour assurer unrincage complet des tâches et des trainées restantes avant que la vaisse ne sèche.

Attention!

Utilisez uniquement un liquide de rincege de marque pour votre lave-vaiselle. Ne replissez jamais le distributeur de liquide de rincege avec toute autre substance ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager la machine.

Quand remplir le distributeur de produit de rinceage?

Si l'indicateur de niveau de produit de rinceage du bandeau des commandes n'est pas allumé, vous pouvez évaluer la quantité de produit de rinceage selon les indications cidessous. Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produits de rinceage diminue, plus la taille du point noir se réduit. Vous ne doivent jamais laisser le produit de rinceage descendre à 14 du replissage.

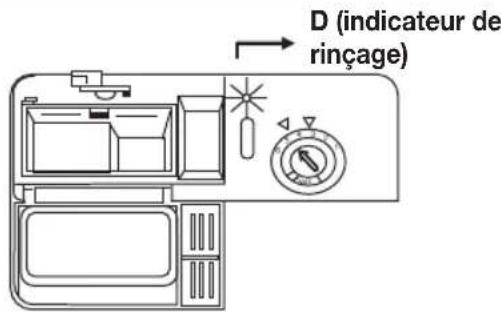

Alors que la quantité du produit de rincege diminue, la taille du point noir de l'indicateur de niveau change comme suit :

Plein

3/4 Plein

1/2 Plein

1/4 Plein - remplissement nécessaire pour éviter les tâches vide

Distributeur du produit de rincage

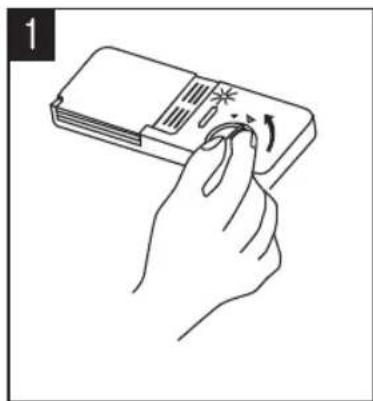

Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.

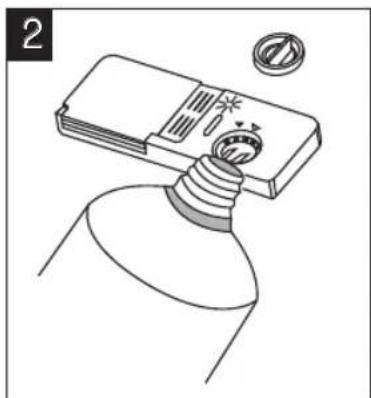

2 Versez le produit de rinceage dans le distributeur en prenatal garde a ne pas trop le replir.

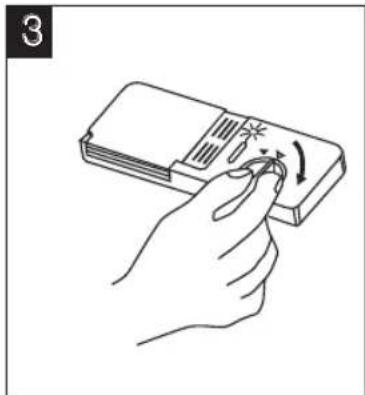

3 Replacez le bouchon en l'alignant sur la flèche et en le tournant vers la droite.

Le produit de rinceage est distribué pendant le rinceage final pour éviter la formation de gouttelettes sur la vaisselle qui peuvent laisser des taches et des fissures. Cela permet également d'améliorer le séchage en permettant à l'eau de s'écouler de la vaisselle.

Votre lave-vaisselle est conçu pour utiliser des produits de rinceage liquides. Le distributeur de produit de rinceage est situé dans la porte à côté du distributeur de dédTangent. Pour replir le distributeur, ouvrez le bouchon et versez le produit de rinceage dans le distributeur jusqu'à ce que l'indicateur de niveau noircisse complètement. Le distributeur contient environ 100ml de liquide de rinceage.

Attention à ne pas trop replir le distributeur pour ne pas causer un surplus de mousse.

Essuyez tout débordement avec un chiffon humide.

N'oubliez pas de REPLACER le bouchon avant de fermer la porte du lave-vaisselle. Si vous eau est douce, vous n'aurez peut-etre pas besoin de produit de rincage car il pourrait former un voile blanc sur votre vaisselle.

Attention!

Nettoyez tout débordement de liquide de rincege lorsque vous le versez avec un chiffon absorbant pour éviter tout excès de mousse durant le lavage.

Réglage du distributeur de produit de rincege

Le distributeur de produit de rinceage a six niveaux. Démarrez toujours un lavage avec le distributeur en position 4. Si vous constaté que votre vaisselle est tachée ou pas sèche, augmentez la quantité de produit de rinceage en enlevant le couvercle du distributeur et tournez le bouton sur 5. Si votre vaisselle n'est always pas bien sèche ou tachée, réglez le bouton sur le nombre suivant jusqu'à ce que votre vaisselle ne soit plus tachée. Nous vous conseillons de régler le distributeur sur 5.

Régulateur de produit de rincege.

REMARQUE: Augmentez la dose de liquide de rincege s'il y a des gouttes d'eau ou des taches ou des traces de chaux sur la vaisselle après le lavage. Réduisez la quantité s'il y a des trainées blanchâtres collantes sur la vaisselle ou un film bleuâtre sur les verres ou sur les lames de couteaux.

D. Detergent

Les détergents composés d'ingréductifs chimiques sont nécessaires pour enlever et nettoyer les saletés puis les extraire du lave-vaisse. La plupart des détergents achétés dans le commerce conviennent à cette fonction.

Detergents concentrés

Selon leur composition chimique, les déterments peuvent être classés en deux types différents :

Detergents traditionnels, alcalins avec des composants caustiques.
Detergents concentrés avec une faible dose d'alcalins composés d'enzymes naturelles.

Le choix d'un programme de lavage économique et l'utilisation d'une lessive concentrée réduisant la pollution et sont bons pour votre vaiselle; ces programmes de lavage sont spécialement conçus pour les propriétés de dissolution des enzymes des lessives concentrates. Pour cette raison, le programme de lavage économique combiné à l'utilisation de lessive concentrée peut permettre d'obtenir les mêmes résultats que l'utilisation d'un programme intensif.

Détergents en tablettes

Le détextent en tablettes se dissout à une vitesse différente selon les marques de détextent. Pour cette raison, certaines tablettes ne peuvent pas se dissoudre et développer leur puissance complète de lavage durant les programmes courts. Ainsi il est conseilé d'utiliser des programmes longs lorsque vous utilisez des tablettes pour assurer un entèvement total des résidus du détextent.

Distributeur de détérgent

Le distributeur doit être rempli avant de démarrer chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Voitre lave-vaisselle utilise moins de détergent et de produit de rincage que les lave-vaisselle conventionnels. De façon générale, la valeur d'une seule cuillère de détergent est nécessaire pour une charge de lavage normale. Par ailleurs, une vaisselle plus sale nécessitera plus de détergent.

Toujours ajouter le détergent avant de démarrer le lave-vaisselle pour qu'il ne devienne pas humide et ne se dissolve pas de façon incorrecte.

REMARQUES :

1 Si le couvercle est fermé : appuyez sur le bouton de déverrouillage. Le ressort ouvrira le couvercle.
2 Ajoutez toujours le détergent avant de démarrer chaque cycle de lavage. Utilisez uniquement un détergent de marque pour votre lave-vaiselle.

MISE EN GARDE!

Les détergents pour lave-vaisselle sont corrosifs ! S'assurer qu'ils sont hors de portée des enfants.

N'utilise que du détermagent spécifique concu pour l'utilisation de lave-vaisselle. Conservez votre détermagent dans un endroit frais et sec. Ne mettez pas de détermgent en poudre dans le distributeur tant que la vaisselle n'est pas installée.

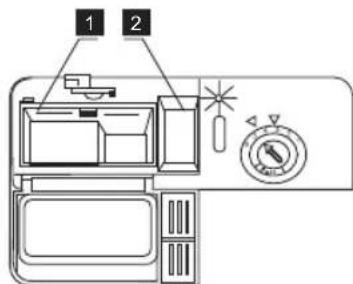

Remplissage du détergent

Remplissez le distributeur de détergent avec le détergent.

Le marquage indiquant les niveaux de dosage, comme illustres sur la droite :

1 L'emplacement du détermagent pour le cycle de lavage principal, « MIN » signifiant approximativement 20g de détermagent.
L'emplacement du détergent pour le cycle de pré-lavage, approximativement 5g de détergent.

Veuillez respecter les doses conseillées par le fabricant et conservez les recommendations données sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche en position.

Si les plats sont très sales, placez une dose de dénergent supplémentaire dans le compartment de prélavage. Ce dénergent prendra effet durant la phase de prélavage.

REMARQUE:

Voutrouvez les informations concernant la quantite de detergent pour les programmes simples a la derniere page. Les doses seront differentes selon le niveau de saleté de la vaisselle et le degrde de durete de I'eau utilisee.

Déterments

Il y a 3 sortes de détergents

1. Avec du phosphate et du chlore
2. Avec du phosphate et sans chlore
3. Sans phosphate et sans chlore

Généralement, les nouveaux déterments pulvérés sont sans phosphate. La fonction d'adoucisseur d'eau du phosphate n'est pas fournie. Dans ce cas, nous recommendons de verser du sel dans le compartment pour le sel même si la durée de l'eau est seulement de 6dH. Si des déterments sans phosphate sont utilisés en cas d'eau dure, des taches blanches apparaissent sur les plats et les verres.

Dans ce cas, ajoutez plus de dédTangent pour obtenir un meilleur résultat. Les dédTergents sans chlorde décolorent juste un peu. Les taches puissantes et colorées seront complètement enlevées. Dans ce cas,CHOISSEZ UN PROGRAMME AVEC UNE TEMPERATURE PLUS ÉLEVÉE.

Tabletes de lavage 3-en-1

Conseils de base

1. Avant d'utiliser ce type de produits, veuillez vérifier qu'ils sont bien adaptés à la durée de l'eau arrivant chez vous, en consultant les instructions données par leur fabricant (normalement situées sur l'emballage de ces produits).
2. Veuillez respecter rigoureusement les consignes d'utilisation données par le fabricant de ces produits.
3. Si vous rencontres unquelconque probleme lorsquyou utilisez ces produits 3-en-1 pour la premiere fois,contactez le service après-vente du fabricant (vous devriez trouver un numero d'appeL sur I'emballage de ceux-ci).

Ces tablettes de lavage contiennent en principe du produit détergent, du produit de rincege et du sel.

Conseils particuliers

Lorsque ce type de produits tout-en-un est utilisé, les voyants lumineux indiquant le niveau de produit de rinceage ou le niveau de sel ne sont plus utiles. Il est conseilé de régler le niveau de durété de l'eau au plus bas.

Sélection de la fonction « 3 en 1 »:

1. Fermez la porte de la machine et choisissez le programme de lavage « 3 en 1 » en restant appuyé sur le bouton « D » jusqu'à ce que le témoin lumineux correspondant à la « 3 en 1 » se mette à clignoter.
2. Le cycle du programme choisi démarre une fois que le bouton « Démarrage/Pause » est pressé et que levoyant « 3 en 1 » s'est allumé.

Annuler la fonction « 3 en 1 » :

Suivez les consignes de la section « Annuler un cycle de lavage en cours ». Si vous decide d'utilise un produit de lavage normal, nous vous conseillons de :

1. Remplir les bacs de sel et de produit de rincege.
2. Choisir le niveau le plus élevé de réglage de durété de l'eau et faites tournier 3 cycles de lavage normaux sans rienmettre dans la machine.
3. Remetre le réglage de durée de l'eau au niveau requis pour l'eau de votre région (Consultez le manuel d'utilisation pour plus de détails).

Note: Le cycle de programme "trois en un" est une fonction supplémentaire. Il doit être utilisé avec les autres programmes (intensif, éco et light).

CHARGEMENT DU LAVE-VAISSELL

Pour obtenir les mêilles performances de votre lave-vaiselle, veuillez suivre les directives de chargement suivantes. Les fonctions et l'apparce des casiers et des paniers varient selon le modele.

Précautions à prendre avant et après le chargement des compartments du lave-vaiselle

1. Grattez tous les alimentes restants dans les plats. Il n'est pas nécessaire de rincer les plats sous l'eau courante. Placez les ustensiles dans le lave-vaisselle de cette façon :

A. Éléments comme les tasses, les verres, les pots/casseroles etc. sont placés à l'envers.
B. Les éléments courbés ou avec des cavités doivent être inclinées afin que l'eau puisse s'écouler.
C. Tous les éléments doivent être coincés de manière à ce qu'ils ne basculent pas.
D. Ils doivent etre placés de facon a ne pas obstruer le passage des bras vaporisateurs lors du lavage.

1. Les petits éléments ne doivent pas etre lavés dans le lave-vaiselle car ils pourraient facilement tomber des compartments.
2. Les paniers du haut et du bas ne peuvent pas etre retirés en meme temps lorsque le lave-vaisselle est en train d'être charge: risque de chute.

Enlever la vaiselle

Pour éviter tout écoulement d'eau du compartment supérieur vers le compartment inférieur, nous vous conseillons de vider tout d'abord le panier inférieur puis le compartment supérieur.

Chargement du panier supérieur

Le panier supérieur est destiné à receivevoir la vaisse plus délicate et plus légère telle que les verres, les tasses à thé et à café et les sous-tasses, les assiettes, les petits plats ronds et les plats creux s'ils ne sont pas trop sales.

Positionnez la vaisselle et les ustensiles de façon à ce qu'ils ne soient pas déplacés par les aspersions d'eau.

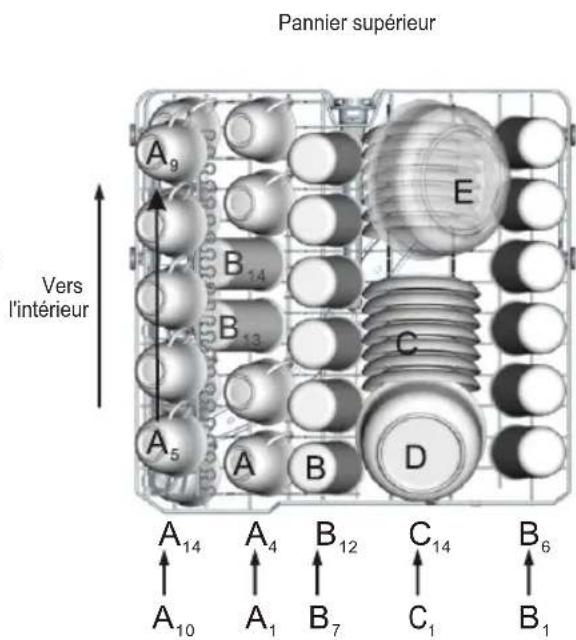

Pannier supérieur
Type	Article
A Tasses
B Verres
C Sous-tasses
D Petit bol
E Grand bol

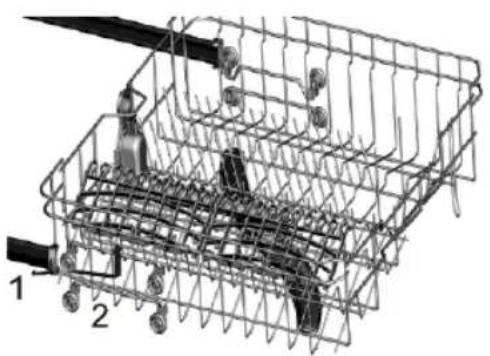

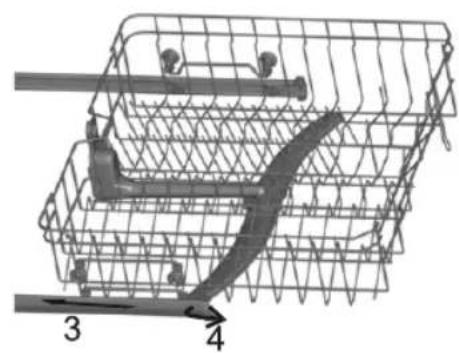

Ajuster le compartmentement supérieur

Si nécessaire, le compartment supérieur peut être ajusté en hauteur afin de creer plus de place pour des ustensiles plus larges places dans le compartment supérieur ou inférieur. Le compartment supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de différentes hauteurs.

Les ustensiles longs comme les couverts de service, les couverts à salute ou les grands couteaux de cuisine doivent être place sur l'étagère de sorte qu'ils n'obstruent pas la rotation des bras vaporisateurs. L'étagère peut être plie ou enlevée si nécessaire.

Chargement du panier inférieur

Nous vous conseillons de placer la plus grande vaisselle qui est le plus difficile a nettoyer dans le panier inférieur : pots, poêles, couvercles, plats de service et bols, comme illustré cidessous.

Il est préférible de placer les plats de service et les couvercles sur les côtes du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

Les pots, les plats de service, etc. doivent toujours être placés à l'envers.

Les plats profonds doivent etre inclines pour permettre a I'eau de s'ecouler.

Le casier inférieur compte des petites rangées rabattables pour charger davantage de plats et de poêles ou des plats et des poêles plus grandes.

Pannier inférieur

Pannier inférieur
Type	Article
F Petit bol
G Assiettes	creuses
H Assiette	plate
I Assiettes	à dessert
J Plat ovale

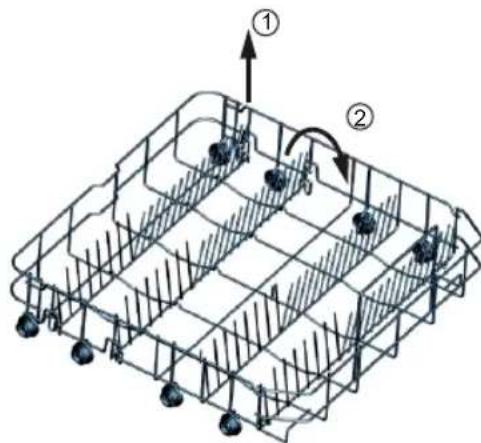

* Plier les pointes

Les supports pliants sont composés de 2 pieces qui se trouvent sur le panier inférieur de votre machine.
Ils sont conçus afin de vous permettre de placer des casseroles, poëles. Chaque partie peut être piée.
Si nécessaire, chaque partie peut être piée séparément, ou bien tous en même temps pour obtenir de l'espace. Vous pouvez utiliser les comportiments en les relevant ou les pliant.

• Optionnel

Panier a couverts

Les couverts doivent être placés dans le panier à couverts en bas : si le casier contient des paniers latéraux, les cuillères doivent être placées une par une dans les trous appropriés. Les ustensiles longs doivent être placés en position horizontale à l'avant du panier supérieur.

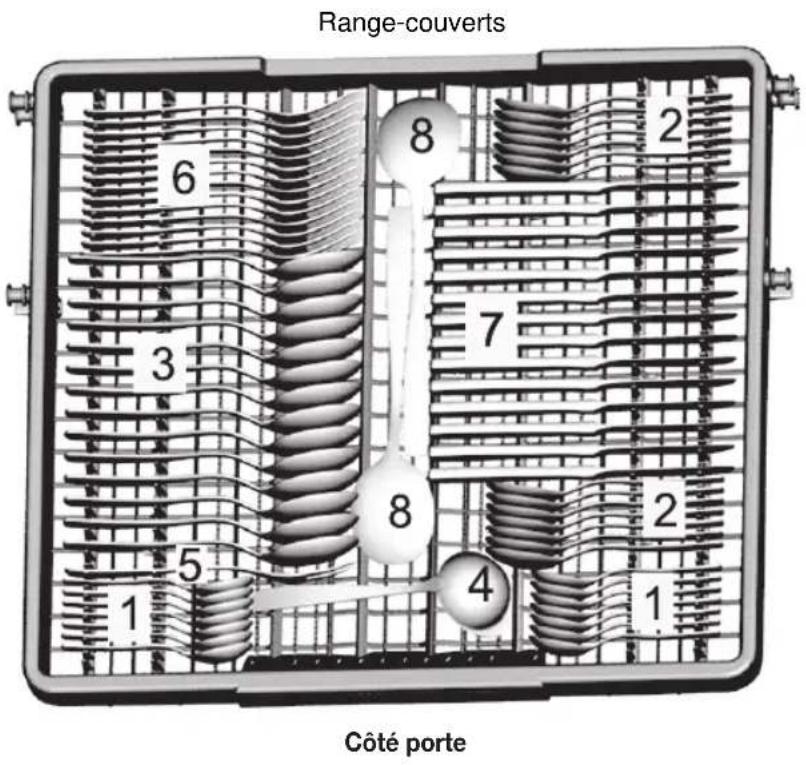

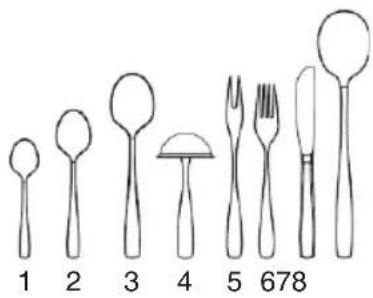

Range-couverts
Type	Article
1 Quillères à café
2 Quillères à dessert
3 Quillères à soupe
4 Quillères à sauce
5 Fburchettes de service
6 Fburchettes
7 Couteaux
8 Quillère de service

Pour le lavage dans le lave-vaiselle des ustensiles/plats particuliers :

Éléments non appropriés

Ustensiles avec poignée en bois, en porcelain ou nacree

Eléments en plastique qui ne sont pas résistant à la chaleur

Vieux ustensiles avec des pieces recollées non résistant à la chaleur

Ustensiles ou plats dont certaines pieces sont ajoutées

Eléments en étain ou en cuivre
Verre en cristal

Eléments en acier sujets à la rouille
Plats en bois

Éléments composés de fibres synthétiques

ATTENTION!

Ne pas laisser les couverts dépasser par le dessous.

Éléments pas tout à fait appropriés

Certain types de verre peuvent devenir ternes après un grand nombre de lavages.

Les pièces argentées et en aluminium ont tendance à se décolorer durant le lavage.

Les modèles émailles peuvent se ternir s'ils sont lavés féquèment en machine.

REMARQUE: Ne placez pas d'objets contenant des cendres de cigarette, de la cire de bougie, de la laque ou de la peinture. Si vous achetez de nouveaux plats, veuillez vous assurer qu'ils conviennent a un lavage en lave-vaisselle.

REMARQUE: Ne surchargez pas le lave-vaiselle. L'espace convient seulement pour 14 plats de taille normale. Ne placez pas de plats dont la taille ne convient pas au lave-vaiselle. C'est important pour obtaining les meilleurs résultats de lavage et pour une consommation d'énergie raisonnable.

Charger les ustensiles et les plats

Avant de charger les plats, vous devez :

Enlever les gros alimentés restants dans les plats

Ramollir les dépôts d'aliments brûlés dans les casseroles.

Lors du chargement des plats et des ustensiles, veuillez noter que

Lors du chargement des plats et des ustensiles, vuillez noter que :

Les plats et les ustensiles ne doivent pas obstruer la rotation des bras d'aspersion.

Chargez les éléments creux comme les tasses, les verres, les casseroles etc. à l'envers afin que l'eau puisse s'écouler dans le lave-vaisselle.

Les plats et les ustensiles ne doivent pas etre place les uns dans les autres ou couvrir d'autres ustensiles.

Pour éviter tout dommage sur les verres, ils ne doivent pas se toucher.
Chargez les larges éléments les plus difficiles à nettoyer dans le compartment inférieur.
Le compartmentement supérieur est conqu pour la vaiselle plus delicate et plus legere comme les verres, les tasses a cafe et les tasses a the.

Attention!

Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontally dans le compartment inférieur car ils peuvent être dangereux.

Dommages à la verrerie et autres plats

Recommendations :

Selon le type de verre, le procédé de fabrication, la température de l'eau ou la durée du programme de lavage, le lavage en lave-vaisselle peut alterer votre vaisselle. Afin d'éviter ce genre de désagrement, nous vous recommendons :

Dutiliser des verres et des plats en porcelainne adaptés à un lavage en lave-vaiselle.
Dutiliser un detergent doux special pour laver ce genre d'elements fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du detergent.
■ De sélectionner un programme de basse température.
D'enlever les verres et les ustensiles rapidement une fois le cycle de lavage terminé (environ 15 minutes après).

A la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, il y a un bip sonore pendant 8 secondes.

Eteignez l'appareil en utilisant le bouton d'alimentation et fermez l'arrivee d'eau.

Ouvrez la porte du lave-vaiselle. Attendez quelques minutes avant de décharger le lave vaiselle car la vaisse est très chaude et risque de se briser. Cela permet d'eviter les brûlures et la casse et d'avoir un meilleur séchage.

DÉMARRAGE D'UN PROGRAMME DE LAVAGE

Tableau des cycles de lavage

Programme	Informations sur le programme	Description du programme (min)	Détergent Pré / main	Durée	Puisance (kWh)	Eau (Litres)
Intensif	Pour la vaisselle la plus sale (casseroles, poèmes, cocottes...) et les plats/assiettes dans lesquel(le)s la nourriture a séchéée depuis un moment.	Prélavage Lavage principal (60°C) Rinceage 1 Rinceage 2 Rinceage chaud Sèchage	5/30g 171	1.50 18
Eco (°EN50242) (Programme standard)	Pour vaisselle normalement sale (casseroles, assiettes, verres) et les poèmes légèrement sales.	Prélavage Lavage principal (54°C) Rinceage chaud Sèchage	5/30g 180	1.06 12
Light	Cycle de lavage économique et rapide pour laver la vaisselle fragile, ne résistant pas à des températures élevées (à laver immédiatement après utilisation).	Prélavage Lavage principal (45°C) Rinceage Rinceage chaud Sèchage	5/20g 147	0.95 14
60 min	Pour la légère et normalement sale assiettes et des casseroles pour tous les jours.	Rinceage chaud 1 Rinceage chaud2 Rinceage chaud (60°C) Sèchage	5/20g 60	1.00 11.5
Rapide	Cycle court pour vaisselle très légèrement sale, ne nécessitant pas de séchage.	Lavage principal (40°C) Rinceage chaud	15g 36 0	55 7
Pré-rinceage	Pour rincer la vaisselle avant qu'elle soit lavée plus tard.	Prélavage / 11 0.01 7

• EN 50242 : Ce programme est un cycle standard.
  Voici les informations relatives aux normes EN50242.
  Capacité : 14 couverts
  Position du panier du haut: roues inférieur sur rails
  Réglages pour le produit de rinceage : 5 ou 4

Mise en marche du lave-vaisse

Demarrage d'un cycle de lavage...

Tirez les compartments inférieur et supérieur en dehors de la machine,

1. Il est recommandé de charger tout d'abord le compartment inférieur, puis le compartment supérieur (voir le paragraphe intitulé « Chargement du lavevaisselle»).
2. Insérez la prise d'alimentation dans la prise murale. La source d'alimentation est de 220-240V AC 50HZ, la Specification de la prise est de 12A 250 VAC 50Hz.

Assurez-vous que l'alimentation d'eau est activée en pleine pression. Fermez la porte, appuyez sur le bouton d'alimentation puis sur la touche de programme pour selectionner le cycle. (Voir le tableau de programme)

Fermement pour s'assurer que la porte soit correctement fermée.

NOTE: Lorsque la porte est fermée correctement, on peut entendre un "clinic".

Lorsque le lavage est terminé, vous pouze éteindre la machine en appuyant sur le bouton "on/off".

Mise en route

1. Ouvrir le robinet d'arrivée d'eau s'il est fermé.
2. Assurez-vous qu'aucun ustensile n'empêche les bras de projection d'eau de tourner correctement.
3. Mettre en route en appuyant sur le bouton "Départ/Pause".

Choix du programme

Choisissez le programme en fonction du chargement de la machine et du niveau de saleté de la vaisselle.

Les différents programmes et leur utilisation sont décrites dans la section "programmes" plus loin dans cette notice. Utilisez le bouton de programme pour sélectionner le programme désiré.

Changement de programme

Vou puez modifier le programme de lavage si le lave-vaisselle n'a demarré que peu de temps auparavant. Sinon, le détergent aura déjà été deversé et la machine aura déjà vidangé l'eau de lavage.

Si c'est le cas, vous devrez replir de nouveau le distributeur de dédTangent (voir le paragraphe intitulé « Verser le dédTangent »).

1. Appuyez sur le bouton Demarrer/Pause ou le bouton Reset pendant plus de 3 secondes pour annuler le programme actuel.
2. Rallumez la machine puis redemarrez la machine avec un nouveau programme (voir le paragraphe intitulé «Démarrage du cycle de lavage ») ou appuyez sur le bouton Programme pour changer le programme du cycle de lavage.

REMARQUE: Si vous ouvrez la porte lors du lavage, la machine se mettra en pause. Une fois la porte fermée, appuyez sur le bouton Demarrer / Pause et la machine se remettra à fonctionner après 10 secondes.

You've aublié d'ajouter de la vaisse?

Youou poez ajouter de la vaisselle a tout moment avant que le reservoir de detergent ne s ouvre.

1. Tirez la poignée de la porte
2. N'ouvrez pas la porte tant que les bras d'aspersion d'eau ne sont pas arrêtés
3. Ajoutez la vaisselle que vous avez oubliee
4. Fermez la porte et poussez le loquet complètement vers la droite.

AVERTISSEMENT!

Il est dangereux d'ouvrir la porte lors du lavage car de I'eau chaude pourrait vous brûler.

Eteindre le lave-vaisselle

Lorsque I'indicateur lumineux est allumé et qu'il ne clignote pas, le programme de lavage est terminé.

1. Eteignez le lave-vaisselle en appuyant sur le bouton d'alimentation.
2. Arretez l'alimentation d'eau.

Ouvrez doucement la porte. De la vapeur chaude peut s'évacuer lorsque la porte est ouverte!

Les plats chauds sont sensibles aux chocs. Ils doivent refroidir environ 15 minutes avant d'être enlevés du lave-vaisselle.
Ouvrez ensuite complètement la porte, laissez-la ouverte et attendez quelques minutes avant d'enlever les plats. De cette façon, ils refroidiront et secheront plus vite.

Décharger le lave-vaisselle

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz en premier le panier inférieur puis le compartmentement supérieur. Cela évitera les écoulements d'eau du compartmentement supérieur sur les plats du compartmentement inférieur.

MAINTENANCE ET ENTRETIEN

Systeme de filtrage

Pour toute commodité, nous avons place la pompe d'évacuation et le système de filtrage à votre portée à l'intérieur de la cuve.

Le système de filtrage se compose de 3 éléments : le contrôle principal, le contrôle à déchets et le micro-filtre.

1. Filtre principal : Les particules alimentaires et les salissures prises au piège par ce filtre sont pulverisées par un jet spécial du bras d'aspersion inférieur et dirigees vers le tuyau d'évacuation.

2. Filtre à déchets : Éléments plus grands, comme des morceaux de verre ou des os, qui pourrait boucher le tuyau d'évacuation sont pris au piège dans le filtre à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur les languettes situées en haut du filtre et souvevez-le.

3. Micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et evite qu'ils ne se redeposent sur la vaisse pendant un cycle.

4. Vérifiez les filtrres après chaque utilisation pour éviter toute obstruction.

5. En devissant le filtrer à déchets, vous pouvez-retirer le système de filtration complet.

Enlevez tout résidu ou déchet et nettoyez les 3 filtres sous l'eau courante.

Etape 1: Dévissez le filtré à déchets et soulevez-le.

Etape 2: Soulevez le filtré principal.

Note : de l'etape 1 à 2,vous enlevez les filtres. Pour replacer les filtres, suivez les etapes dans le sens inverse.

Assemblage des filtres

Pour obtenir la(Meilleure performance et les meilleurs résultats du lave-vaisselle,les qui compose n le filtre doit etre elements nettoyes.Le filtre enlve efficacement les particules des alimentes de I'eau de lavage en permettant a I'eau de circuler de nouveau durant le cycle. Pour cette raison, il est conseilled'enlever les plus grosses particules d'aliments retenues dans le filtre apres chaque cycle de lavage en rincant le filtre semi-circulaire et leuisard avec de I'eau courante. Pour enlever I'assemblage du filtre,tirez sur la poignee duuisard vers le haut.L'assemblage entier du filtre doit etre nettoye au moins une fois par semaine.

Pour nettoyer le gros filtré et le filtré fin, utilisez une Brosse de nettoyage. Puis, assembliez de nouveaux les parties du filtré comme illustré sur le schéma à gauche et inséréz de nouveau l'assemblage entier dans le lave-vaisselle, en le remettant en position et en le poussant vers le bas.

Le lave-vaisse ne doit jamais être utilisé sans les filtres. Remettre le filtré dans une position incorrecte peut réduire la performance de l'appareil et endommager les plats et les ustensiles.

A VERTISSEMENT!

Ne faîtes jamais fonctionner le lave-vaisselle sans que les filtres ne soient en place. Lors du nettoyage des filtres, ne les secouez pas. Auquel cas les filtres pourraient se tordre et la performance du lavevaisselle pourrait être réduite.

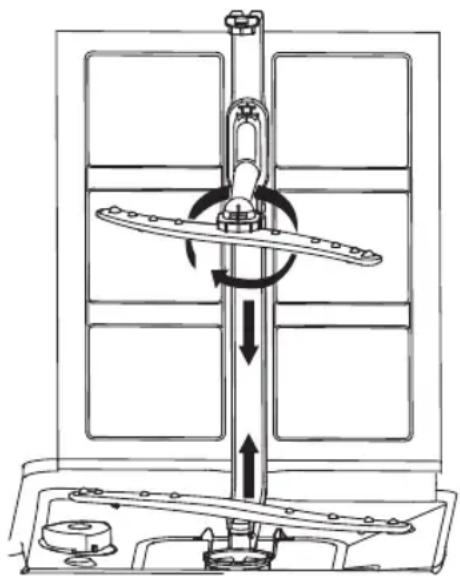

Nettoyage des bras d'aspersion

Voudevez nettoyer regulierement les bras de lavage pour eliminer les produits chimiques qui colmatent les buses et les coussinets des bras de lavage.

Entretien du lave-vaisse

Pour nettoyer le bandeau des commandes, utilisez un chiffon légèrement humide, puis séchez soigneusement. Pour nettoyer l'extérieur, utilisez une bonne cire à polir. N'utilise jamais d'objets pointus, de tampons à récurer ou de nettoyants corrosifs sur une des pièces du lave-vaisselle.

Protection contre le gel

Si vous lave-vaisse est laissé dans un lieu non chauffé durant l'hiver, demandez à un technicien de :

1. Couper l'alimentation électric du lave-vaisselle.
2. Couper l'alimentation d'eau et déconnecter le tuyau d'arrivée de la valve d'eau.
3. Vidanger I'eau du tuyau d'arrivée et de la valve d'eau (utiliser une casserole pour récolter l'eau).
4. Connecter de nouveau le tuyau d'arrivée d'eau à la valve d'eau.
5. Enlever le filtr de l'intérieur de la cuve et utiliser une éponge pour retarder l'eau restante de la pompe de vidange.

Nettoyage de la porte

Pour nettoyer le contour de la porte, vousdezutiliser uniquement un chiffon doux et humide.

Pour empêcher toute déténation d'eau dans le verrou de la porte et les composants électriques, n'utilise pas de nettoyant vaporisateur de chaque sorte que ce soit.

De la même façon, n'utilise jamais de nettoyants ou d'éponges à récurer sur les surfaces externes car ils pouraient rayer le revêtement.

Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

MISE EN GARDE!

N'utilisez jamais de nettoyants vaporisateurs pour nettoyer la porte car ils pouraient endommager le verrou de la porte et les composants électriques. Il est interdit d'utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable.

Comment conserver votre lave-vaisselle en bon etat ?

■Après chaque lavage

Après chaque lavage, coupe l'arrivée d'eau de l'appareil et laissez la porte légèrement entrouverte afin d'évacuer l'humidité et les odeurs.

Retirez la prise

Avant de nettoyer ou d'effectuer un service d'entretien, retirez toujours la fiche de la prise murale.

Ne prenez pas de risques inutiles

Aucun solvent ou nettoyant abrasif

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilise pas de solvant ou de produit de nettoyage abrasif. Preferez un chiffon et de I'eau tiède savonneuse. Pour enlever les taches à l'intérieur du lave-vaisselle, utilisez un chiffon humide trempe dans l'eau et dans un peu de vinaigre blanc ou bien un produit de nettoyage concu spécialement pour le lave-vaisselle.

Attention!

L'installation des tuyaux et des équipements électriques doit être réalisée par des professionnels.

Si vous partez en vacances

Lorsque vous partez en vacances, il est conseilé d'effectuer un cycle de lavage à vide puis de débrancher la fiche de la prise, de couper l'arrivee d'eau et de laisser la portede l'appareil légerement entrouverte. Cela permit de prolonger l'efficacité des joints et d'empêcher les odeurs de se former à l'intérieur de l'appareil.

Déplacer l'appareil

Si vous souhaitez déplacer l'appareil, maintenez-le plus possible en position verticale.

Si cela est absolument nécessaire, vous pouvez le basculer en arrirée.

Joints

Une des raisons qui provoque la formation d'odeurs à l'intérieur du lave-vaisselle c'est la nourriture qui reste coincée dans les joints. Un nettoyage périodique avec une éponge humide permet d'éviter ce problème.

AVERTISSEMENT!
2	Risque de chic électrique! Coupez l'arrivée d'électricité avant d'installer le lave-vaiselle. Risque de mort ou de chic electrique.

CONSIGNES D'INSTALLATION

Veuillez conserver ce manuel d'instruction dans un endroit sur pour une utilisation ulterieure. Si l'appareil est vendu, donné ou changé de place, veuillez vous assurer que le manuel reste avec la machine afin que le nouveau propriétaire puisse bénéficier des conseils qui y sont disponibles.
Veuillez dire ce manuel d'instruction avec attention: il contient des informations importantes pour une installation en sécurité, l'utilisation et la maintenance de l'appareil.
Si I'appareil doit etre deplacé, assurez-vous qu'il garde sa position debout; si cela est really necessaire il peut etre penché vers l'arriere.

Mise en place et mise a niveau

1. Debarrasssez l'appareil de tous ces emballages et vérifie qu'il n'a pas été endommagé durant le transport. Si jamais il a été endommagé, contactez le vendeur et ne poursuivez pas l'installation.

2. Placer l'appareil de façon à ce que L'arrière repose contre le mur et les cotsés le long des parois adjacentes ou le long du mur. Il peut aussi être placé sous un plan de travail.

3. Posez le lave-vaisselle sur un sol dur et plat. Si le sol n'est pas uniforme, les pieds avant de l'appareil doivent être ajustés jusqu'à ce que l'appareil attigne la position horizontale (l'angle d'inclinaison ne doit pas dépasser 2 degrés).

Si l'appareil est correctement équilibré, il sera plus stable et moins susceptible de bouger et de cause des vibrations ou du bruits en état de marche.

Raccordement électrique et de l'eau

La connexion à l'approvisionnement en eau et de I'électricité ne doit être effectuee que par un technicien qualifié technicien.
Le lave-vaiselle ne doit pas etre pose au-dessus des tuyaux d'eau ou le cable d'alimentation electrique.
L'appareil doit être connecté au réseau d'alimentation en eau à l'aide de nouvelles canalisations. Ne pas utiliser de nouveaux tuyaux.

*Raccordement de l'eau froide

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré de moins de 25 mm et vérifie qu'il est serrer en position. Si les tuyaux d'eau sont neufs ou n'ont pas et été utilisés pendant une durée prolongée, laissez l'eau s'écouler et vérifie qu'elle est claire et sans impuretés. Si vous ne prenez pas cette précaution, il y a un risque de blocage de l'arrivée d'eau et d'endommagement de l'appareil.

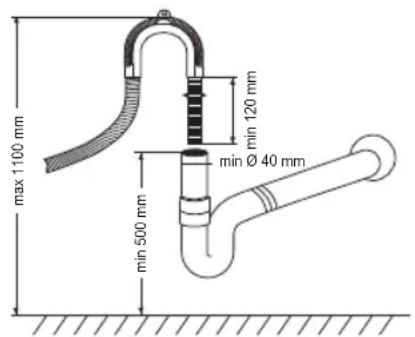

*Connexion du tuyau de vidange

Insérez le tuyau de vidange dans un tube de vidange en vous assurant que le tuyau ne soit pas pié ou coincide.

Si la longueur du tuyau n'est pas suffisante, veuilles demander aux services appropriés une extension faite du même matériel que l'original. Souvenez-vous que la longueur du tuyau ne doit pas excéder 4 m (extension comprise).

Si le tuyau de drainage dépasse 4 m, la vaisse ne sera pas lavée correctement. Veuillez fixer le tuyau pour éviter le reflux lors du lavage.

Raccordement électrique

Avant d'insérer le tuyau dans la prise, veuillez vérifier que:

• la prise est reliée à la terre et qu'elle est aux normes en vigueur.
• la prise peut supporter la puissance maximale de l'appareil, indiquée sur la plaquette d'information localisée à l'intérieur de la porte. (voir description de l'appareil).
• le voltage fourni correspond à celui de l'appareil indiqué sur la plaquette d'information située sur la porte.
• la prise est compatible avec celle de l'appareil. Si ce n'est pas le cas, veuillez demander à un technicien autorisé de remplaçer la prise (voir assisaance); ne pas utiliser de rallonge électrique ni de multi-prises.

*Optionnel

A une fois que l'appareil est bien installé, le cable d'alimentation et la prise électrique doivent etre accessibles facilement.
A Le cable ne doit pas etre plie ni compressé.
Si le cable est endommagé, il doit être remplaced par un professionnel fin d'eviter d'eventuels dangers (voir assistance)
Le fabricant decline toute responsabilié en cas de non respect de ces règes de sécurité.

Conseils pour un premier lavage

Une fois que l'appareil a eté installé, et juste avant le premier cycle de lavage, veuillez replir le bac à sel avec un supplément de 2 kg de sel (voir Produit de rincege et sel raffiné). L'eau risque de déborder: cela est normal et cela n'est pas une cause de souci. Il est normal également que l'indicateur du manque de sel continue à s'allumer pendant quelques cycles suivant lorsque le sel a eté versé.

Mise en place de l'appareil

Mettre l'appareil à l'endetroit désiré. L'arrière doit appuyer contre un mur et les cotsés le long des parois adjacentes ou le long du mur. L'appareil est équipé d'un tuyau d'alimentation en eau et d'un tuyau de vidande qui peuvent être positionnés soit à gauche soit à droite pour facilier l'installation.

Réglage de la hauteur de l'appareil

Une fois le lave-vaisselle en place, reglez les pieds (en les vissant ou en les devissant) pour ajuster la hauteur de l'appareil. Dans tous les cas, l'inclinaison de l'appareil ne doit pas dépasser 2^ .

NOTE: la hauteur maximale d'ajustement des pieds est de 20~mm

Comment vidanger l'exces d'eau des tuyaux

Si I'évier esr 1000mm plus haut que le sol, le surplus d'eau dans les tuyaux ne peut pas être vidé directement dans l'évier. Il sera donc nécessaire dans ce cas, de vider le surplus d'eau des tuyaux dans une bassine située à une position inférieure à celle de l'évier.

Sortie d'eau

Connectez le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement attaché pour éviter toute fuite d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas écrasé ou courbé.

Tuyau d'extension

S'il est nécessaire d'ajouter un tuyau d'extension, utilisez un tuyau de vidange similaire. Il ne doit pas dépasser de plus de 4 mètres, auquel cas l'efficacité du nettoyage du lave-vaiselle pourrait être diminuée

Connexion au siphon

La connexion au lieu de vidange doit etre d'une hauteur de 0cm (minimum) a 100cm (maximum) a partir du bas de la machine. Le tuyau de vidange d'eau doit etre fixe par une attache

Demarrer le lave-vaisselle

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisse :

1. Le lave-vaisselle est nivele et stable.
2. La valve d'arrivée d'eau est ouverte.
3. Il n'y a pas de fuite aux points de connexion des conduits.
4. Les cables sont solidement connectés.
5. L'alimentation électric est activée.
6. Le tuyau d'arrivée et le tuyau de vidange sont connectés.
7. Tous les matériaux d'emballage et les imprimés ont ete retirés du lave-vaissele.

Attention!

Après l'installation, veuillez placer ce manuel dans le sac des imprimés. Le contenu de ce manuel est très utile à tous les utilisateurs.

GUIDE DE DÉPANNAGE

Codes d'erreur

Ces codes s'affichent sur I'ecran lorsque la machine connait certains dysfonctionnements.

Codes Signification Cause possible
E1	La porte de la machine est ouverte
E2 Arrivée	d'eau Problème avec l'arrivée d'eau
E3 Evacuation	d'eau Problème avec l'évacuation d'eau
E4 Capteur	de température Problème avec le capteur de température
E5 Débordement/Fuite De l'eau déborde / De l'eau fuit
E6 Fuite d'eau De l'eau fuit
E7 Elément chauant	Echauement anormale

A VERTISSEMENT!

S'il y a un débordement d'eau, coupez l'arrivée d'eau principale avant de contacter un service de réparation.

Si a cause d'un débordement ou d'une petite fuite, de l'eau se trouve au fond du lave-vaisselle, veuillez bien le sécher avant de l'utiliser.

Avant d'appeler un service après-vente

Consultez le tableau suivant pour vous éviter d'appeler un service de dépannage.

Problème Causes	possibles Que faire
Lave-vaisse ne fonctionne pas	Fusible a sauté ou le disjoncteur s'est déclenché	Remplacez le fusible ou redémarrez le disjoncteur.Débranche les autres apparueils qui partagent le même circuit que le lave-vaisselle
	Pas d'alimentation électrique	Vérifiez que le lave-vaisselle est allumé et que la porte est bien fermée.Vérifiez que le cordon d'alimentation est correctement branché dans la prise murale
	Pression de l'eau BASSE	Vérifiez que l'arrivée d'eau est correctement branchée et ouverte
Pompe de vidange ne s'accrête pas	Trop-plein	Le système est conçu pour détecter un trop-plain.Dans ce cas, il ferme la pompe de circulation et active la pompe d'évacuation
Bruit	Certains sons audibles sont normaux	Son provenant de l'action de réduction des alimentés légers et de l'ouverture du réservoir de détergent
	Ustensiles ne sont pas positionnéscorrectement dans le panier ou une petite piece est tombée dans le panier	Vérifiez que tout est bien mis en place dans le lave-vaisselle
	Bourdonnement du moteur	Lave-vaisse n'est pas utilisé régulièrement. Si vous ne l'utilise pas souvent, n'oublie pas de débrancher la pompe toutes les semaines pour permettre de conserver le joint humide.
Mousse dans la cuve	Détergent inadapté	N'utilise qu'un détergent spécifique pour lavevaisselle pour éviter la mousse.Si cela se produit, ouvre le lave-vaisselle et laissez la mousse s'évaporer.Ajoutez une dose d'eau froide dans la cuve.Fermez le loquet du lave-vaisselle, puis évacuez l'eau en tournant doucement le bouton jusqu'àu programme d'évacuationRecommencez si nécessaire
	Dispersion du produit de rinceage	Essuyez toujours les élaboussures de produit derinceage immédiatement
Intérieur de la cuve tachée	Utilisation d'un détergent avec colorant	Vérifiez que le détergent est sans colorant
Assiettes et couverts sales	Programme inadaptéChargement des paniers incorrect	Sélectionnez un programme plus fort.Vérifiez que l'action du distributeur de détergent et des bras d'aspersion n'est pas bloquée par un ustensile volumineux
Taches et voile blanc sur les verres et les couverts	1. Eau extrémement dire2. Température de l'arrivée d'eau BASSe3. Surcharge du lavevaisselle4. Chargement incorrect5. Détergent en poudre humide ouVBieux6. Distributeur de produit de rinceage vide7. Dosage du détergent incorrect	Pour enlever les taches sur les verres:1. Enlevez tous les ustensiles en métal2. N'ajoutez pas de détergent3. Sélectionnez le cycle le plus long4. Démarrez le lave-vaisselle et laissez-le tournerpendant environ 18 à 22 minutes; il sera alors dans le cycle delavage principal5. Ouvrez la portepour verser 2 tasses de vinaigre blanc au fond du lave-vaisselle6. Fermez la portepour laissez le lave-vaisselle terminer le cycle. Si le vinaigre n'a aucurn effet : repêzez les étapes précédentes mais utilisez 60ml de cristaux d'acid citrique en remplacement du vinaigre.
Voile blanc sur les verres	Association d'eau douce et surdose de détergent	Utilisez moins de détergent si l'eau est douce et sélectionnez un cycle plus court
Voile jaune ou marron sur les surfaces internes	Tâches de thé ou de café	Utilisez une solution de 1/2 tasse d'eau de Javel et 3 tasses d'eau chaude pour enlever les taches à la main. PRECAUTION!Vous doivent attendre 20 minutes à la fin d'un cycle, le temps aux éléments chauffants de refroidir avant de nettoyer l'intérieur sinon vous risque de vous brûler
	Dépôts de fer dans l'eau peuvent provoquer un voile	Vous doivent contacter une société d'adoucisseur d'eau pour obtenir un filtre spécifique
Voile blanc sur la surface interne	Minéaux contenus dans l'eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaisselle ainsi que des gants en caoutchouc. N'utilise jamais d'autres nettoyants que le détergent pour lavevaisselle pour éviter le risque de mousse
Couvercle du réservoir de détergent ne ferme pas	Bouton n'est pas sur la position OFF (FERME)	Tournez le bouton en position OFF
Restes de détergent dans le réservoir	La vaisseblaque le réservoir de détergent	Recharger la vaissele correctement
Vapeur	Phénomène normal	Il y a de la vapeur qui sort du conduit d'aération du loquet de la portependant le séchage et l'évacuation de l'eau
Marques grises ou noires sur la vaisselle	Ustensiles en aluminium se sont frottés contre la vaisselle	Utilisez un nettoyant doux pour éliminer ces marques.
Eau stagné dans le fond de la cuve	C'est normal	Une petite quantité d'eau propre autour de la sortie du fond de la cuve à l'arrière de la cuve maintain le joint propre.
Fuite d'eau	Distributeur trop rempli ou débordement du produit de rinceage	Attention de ne pas trop replir le distributeur de produit de rinceage.Les éclaboussures de produit de rinceage peuvent entraîner un surplus de mousse et une inondation.Essuyer les éclaboussures avec un chiffon sec
	Lave-vaisselle n'est pas à la bonne hauteur	Vérifiez que le lave-vaisselle est nivelé

Feuille de données techniques

Fiche de du lave-vaisselle selon la directive UE 1059/2010:

Fabricant DAEWOO
Modèle DDW-G1214L
Nombre de couverts 14
Classe énergétique de l'efficacité énergétique1	A+
Consommation d'énergie annuelle2	299kWh
Consommation d'énergie du cycle de nettoyage standard	1.06kWh
Consommation électricque en mode arrêt 0.35W
Consommation électricque en mode de veille 0.9W
Consommation d'eau annuelle3	3360 Litre
Classe d'efficacité de séchage4	A
Cycle de nettoyage standard5	Eco
Durée du programme du cycle de nettoyage standard 180min
Niveau sonore 45dB(A) re 1 pW
Montage Pose libre
Pourrait être encastré Oui
Hauteur 84.5cm
Largeur 60.0cm
Profondeur (avec connecteurs) 60.0cm
Consommation électricque 1850W
Tension nominale / fréquence AC 220-240 V/ 50 Hz
Pression d'eau (pression)	0.4-10bar=0.04-1.0MPa
Température d'eau	Max. 62 °C

REMARQUES:

1. A + + + (efficacité optime) à D (efficacité minimale)
2. Consommation d'énergie annuelle 299 kWh. Sur la base de 280 cycles de nettoyage standard. La consommation réelle d'énergie annuelle dépend de la fréquence réelle d'utilisation.
3. Consommation d'eau annuelle 3360litres. Sur la base de 280 cycles de nettoyage standard. La consommation reelle d'eau annuelle depend de la fréquence reelle d'utilisation,
4. A (efficacité optime) à G (efficacité minimale)
5. Ce programme est adapté pour le nettoyage de la vaisselle normalement sale et ce programme est le plus efficace en termes de son énergie combinée à la consommation d'eau pour ce type de vaisselle.

L'appareil répond aux normes européennes et les directives dans la version actuelle à la livraison:

LVD 2006/95/CE
- EMC2004/108/CE
-EUP2010/1016

REMARQUES: Les valeurs ci-dessus ont ete mesurées conformément aux normes des conditions de

fonctionnement spécifiées.

Les résultats peuvent varier considérablement selon la quantité et la saleté de la vaisselle, la durée de l'eau, la quantité de détergent, etc.

Le manuel est basé sur les normes et les règles de l'Union européen.
