MODE D'EMPLOI MP242 MSI
L’installation du pied de support 4 Réglage du moniteur 6 Vue d’ensemble du moniteur 8

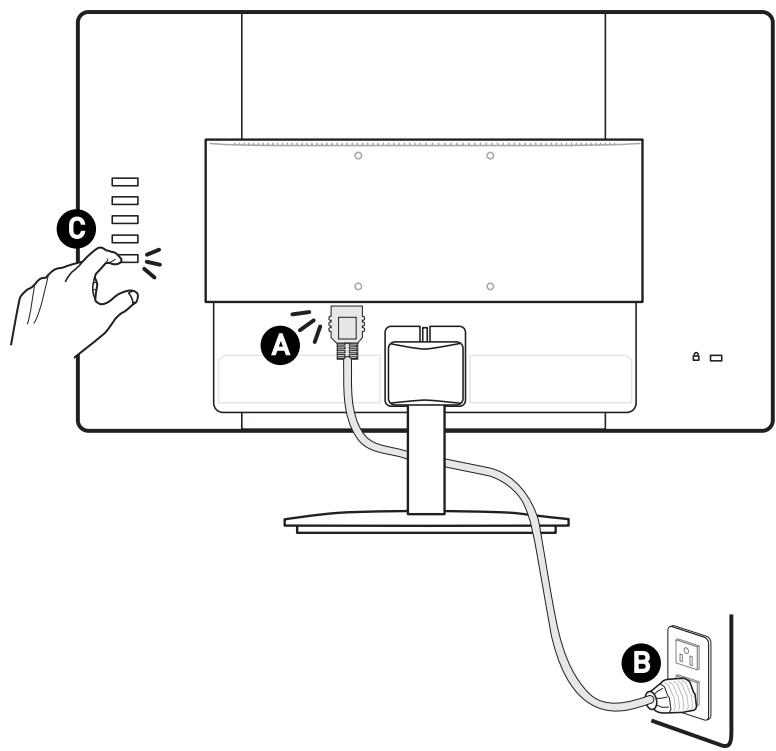

Raccordement du moniteur au PC 10
Configuration OSD 11
Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique.

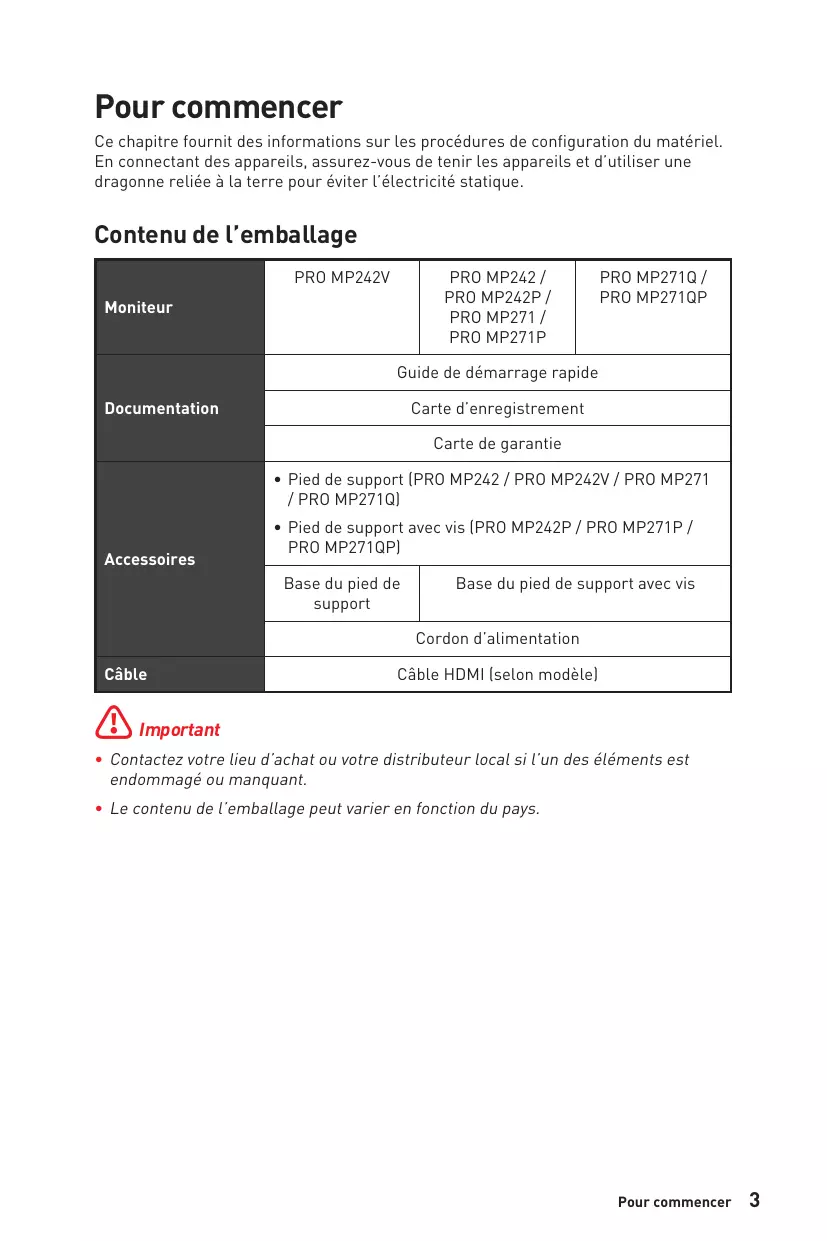

Contenu de l’emballage

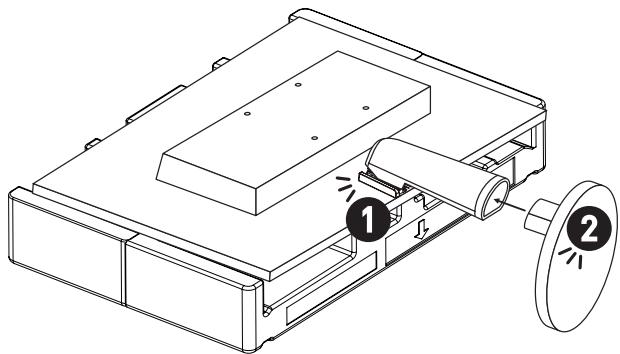

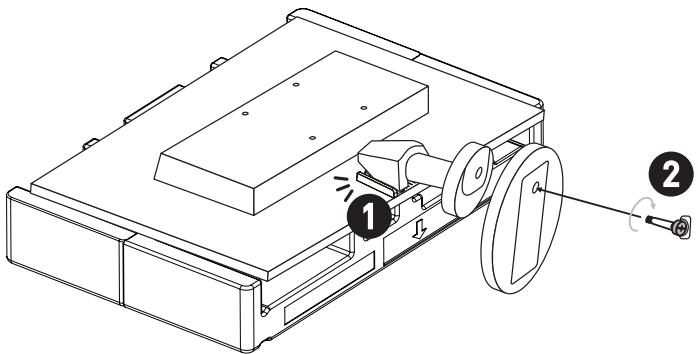

L’installation du pied de support
3. Assurez-vous que le pied de support est correctement installé avant de remettre le moniteur en position verticale.
3. Assurez-vous que le pied de support est correctement installé avant de remettre le moniteur en position verticale.

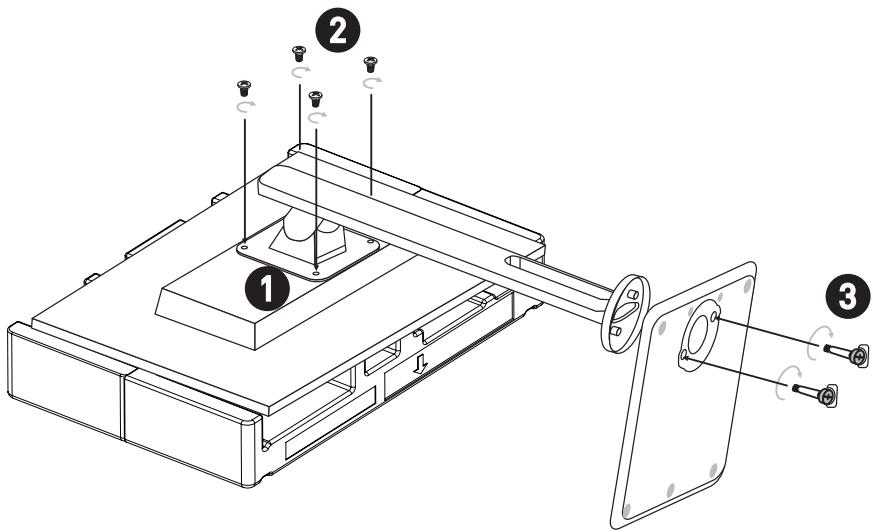

3. Raccordez la base au pied de support et serrez les vis pour la fixer.
4. Assurez-vous que le pied de support est correctement installé avant de remettre le moniteur en position verticale.
6. Allumez l’ordinateur puis attendez que le moniteur détecte automatiquement la source du signal.

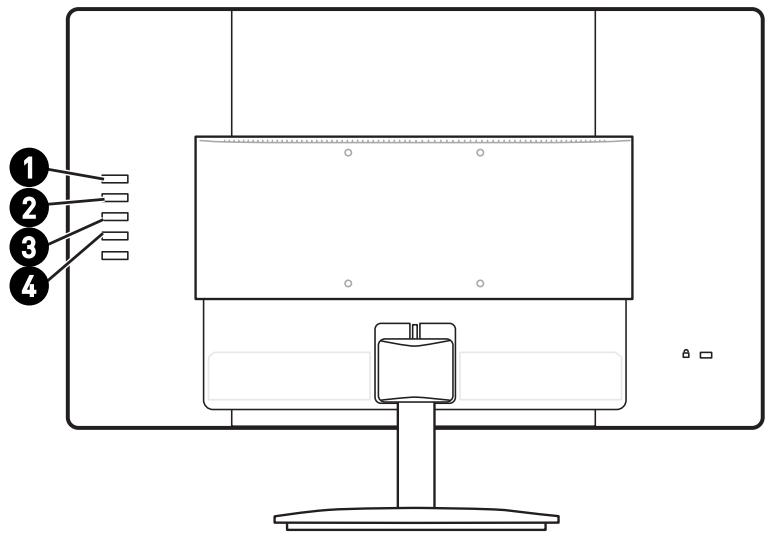

∙∙ Activer la fonction de réglage automatique pour optimiser la position horizontale, la position verticale, l’horloge et le focus.
∙∙ Activer le contrôle du volume ∙∙ Activer la fonction ECO
∙∙ Activer le menu principal de

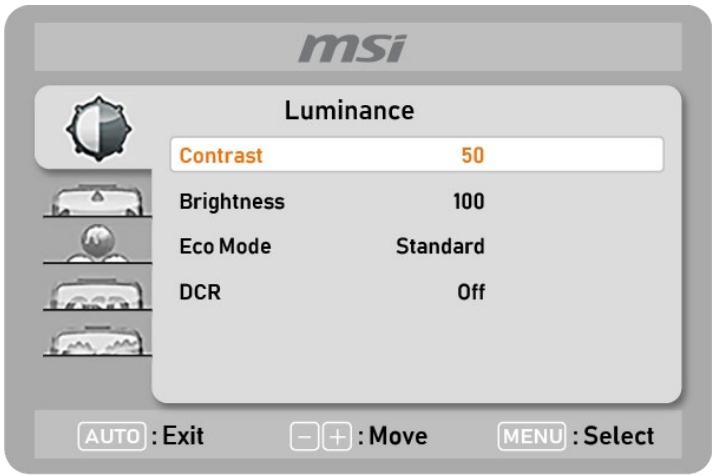

l’OSD OSD Setup (Configuration OSD)
(Lorsque le menu OSD est MARCHE) ∙∙ Revenir au menu précédent
∙∙ Quitter le menu principal de l’OSD
∙∙ Naviguer dans les fonctions et les éléments des menus ∙∙ Régler les valeurs de la fonction ∙∙ Confirmer la sélection
∙∙ Pour verrouiller / déverrouiller l’OSD, appuyez sur le bouton
MENU et maintenez-le enfoncé lorsque le moniteur est éteint, puis appuyez sur le bouton d’alimentation pour allumer le moniteur. Configuration OSD
Eco ne peuvent pas être ajustés et seront grisés.
∙∙ Lorsque la fonction DCR est activée, la valeur de la température des couleurs sera réglée sur Chaude.
∙∙ Le réglage Le plus rapide réduira le temps de réponse à sa valeur la plus basse et aidera à améliorer la netteté des images lorsque vous jouerez à des jeux très rapides. ∙∙ Un dépassement de pixels peut se produire lorsque la fonction Overdrive est réglée sur Rapide.
Image Setup (Configuration de l’image) (pour D-Sub VGA et HDMI)
PRO MP242 / PRO MP242V / PRO MP242P / PRO MP271 / PRO MP271P Menu de 1er niveau
Menu de 2ème niveau
∙∙ Le réglage Le plus rapide réduira le temps de réponse à sa valeur la plus basse et aidera à améliorer la netteté des images lorsque vous jouerez à des jeux très rapides.
∙∙ Un dépassement de pixels peut se produire lorsque la fonction Overdrive est réglée sur Rapide.
Color Temp. (Température des couleurs)
∙∙ La température des couleurs est par défaut réglée sur Froide
∙∙ Réglage de la valeur du gain rouge ∙∙ Réglage de la valeur du gain vert
∙∙ Réglage de la valeur du gain bleu
∙∙ La température des couleurs est par défaut réglée sur sRGB
∙∙ La fonction Faible lumière bleue protège vos yeux de la lumière bleue.
Lorsqu’elle est activée, elle ajuste la température de couleur de l’écran pour obtenir une luminosité jaune accentuée.
OSD Setup (Configuration OSD)
Menu de 2ème niveau
• Appuyez à nouveau sur le bouton d’alimentation du moniteur.
• Vérifiez si le câble d’alimentation du moniteur est correctement branché.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• L’ordinateur est peut-être en mode Veille. Appuyez sur n’importe quelle touche pour activer le moniteur.
L’image de l’écran n’est pas correctement dimensionnée ou centrée.
• Consultez les Modes d’affichage prédéfinis pour définir sur l’ordinateur un réglage adapté à l’affichage par le moniteur.
• Vérifiez si le câble d’alimentation du moniteur est correctement branché.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• Vérifiez si l’ordinateur et la carte graphique sont compatibles Plug & Play.
Les icônes, la police ou l’écran sont flous, brouillés ou ont des problèmes de couleur.
• Évitez d’utiliser des câbles de rallonge vidéo. • Réglez la luminosité et le contraste.
• Réglez la couleur RVB ou ajustez la température de couleur.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• Vérifiez la présence de broches tordues sur le connecteur du câble de signal.
Le moniteur commence à scintiller ou affiche des vagues.
• Modifiez le taux de rafraîchissement pour qu’il corresponde aux capacités de votre moniteur.
• Mettez à jour les pilotes de votre carte graphique.
• Maintenez le moniteur à l’écart des appareils électriques qui peuvent causer des interférences électromagnétiques (IEM).
∙∙ Confiez l’entretien à du personnel qualifié uniquement.
∙∙ Conservez le Guide d’utilisation fourni avec l’emballage pour référence future.
∙∙ Pour éviter tout risque d’incendie ou de décharge électrique, maintenez cet appareil
à l’écart de l’humidité et des températures élevées. ∙∙ Posez cet appareil sur une surface plane et fiable avant de l’installer.
∙∙ Assurez-vous que la tension d’alimentation est dans la plage de sécurité et qu’elle a
été correctement ajustée à une valeur entre 100~240V avant de brancher l’appareil sur une prise secteur. Ne neutralisez pas la broche de mise à la terre de la prise. L’appareil doit être branché à une prise de courant avec terre. ∙∙ Débranchez toujours le cordon d’alimentation ou éteignez la prise secteur si l’appareil doit être laissé non utilisé pendant un certain temps, ceci afin d’avoir une consommation électrique nulle. ∙∙ Le ventilateur de l’appareil sert à la convection d’air afin d’éviter que l’appareil ne surchauffe. Ne couvrez pas le ventilateur. ∙∙ Ne laissez pas l’appareil dans un environnement non climatisé avec une température de stockage supérieure à 60℃ ou inférieure à -20℃, ce qui pourrait endommager l’appareil. ∙∙ REMARQUE : La température maximale de fonctionnement est d’environ 40℃.
∙∙ Lorsque vous nettoyez l’appareil, assurez-vous de retirer la prise électrique. Utilisez un chiffon doux plutôt qu’un produit chimique industriel pour nettoyer l’appareil. Ne versez jamais de liquide dans l’ouverture, cela pourrait endommager l’appareil ou causer une décharge électrique.
∙∙ Placez le cordon d’alimentation de sorte que personne ne puisse marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙∙ Maintenez toujours les objets fortement magnétiques ou électriques éloignés de l’appareil.
∙∙ Si l’une des situations suivantes survient, faites vérifier l’appareil par du personnel de réparation :
• Le cordon d’alimentation ou la prise est endommagé. • Du liquide est entré dans l’appareil.
• L’appareil a été exposé à l’humidité.
• L’appareil ne fonctionne pas correctement ou vous n’arrivez pas à l’utiliser selon le manuel d’utilisation.
• L’appareil est tombé et est endommagé.
• L’appareil présente des signes évidents de rupture.
∙∙ Pour éviter de faire tomber le moniteur, attachez-le à un bureau, un mur ou un objet fixe avec une sangle antibasculement qui permettra de le maintenir en place en toute sécurité.
∙∙ Placez l’écran à une distance allant de 50 à 70 cm de vos yeux et assurez-vous que le centre de l’écran est placé légèrement en dessous du niveau des yeux. ∙∙ Lorsque vous utilisez l’écran pendant une longue période, prenez soin de souvent cligner des yeux pour aider à réduire la fatigue oculaire. ∙∙ Faites des pauses de 20 minutes toutes les 2 heures.
∙∙ Détournez le regard de l’écran et regardez un objet éloigné pendant au moins 20 secondes pendant les pauses.
∙∙ Faites des étirements pour soulager la fatigue ou la douleur corporelle pendant les pauses.
∙∙ Utilisez les modes Lecture / Anti-lumière bleue ou activez la fonction Faible lumière bleue selon modèle.
∙∙ Le produit a été testé en laboratoire selon ces critères.
∙∙ Le mot-clé « antiscintillement » confirme que cet appareil respecte cette norme et ne produit pas de scintillement visible et invisible lors de l’utilisation de réglages allant de 0 à 3000 Hz et sous divers niveaux de luminosité.
∙∙ Cet écran ne supporte pas la fonction Antiscintillement lorsque la fonction Antiflou de mouvement / MPRT est activée (la disponibilité du mode Antiflou de mouvement / MPRT varie selon les produits).
Certification ENERGY STAR ENERGY STAR est un programme géré par l’Agence de protection de l’environnement des États-Unis (EPA) et le Département de l’Énergie des
États-Unis (DoE) pour promouvoir l’économie d’énergie. Ce produit a obtenu le label ENERGY STAR grâce à ses paramètres d’usine par défaut permettant de réaliser des économies d’énergie. La modification des paramètres d’image par défaut ou l’activation d’autres fonctionnalités augmentera la consommation d’énergie, ce qui pourrait dépasser les limites imposées par le label ENERGY STAR.
Pour plus d’informations sur ENERGY STAR, reportez-vous à https://www.energystar.gov/.
Journal officiel de l’Union européenne.
Déclaration concernant les interférences de
radiofréquence FCC-B Cet équipement a été trouvé satisfaire les limites définies pour un appareil numérique de Classe B conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour apporter une protection raisonnable contre les interférences néfastes dans le cadre d’une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, il risque de causer des interférences néfastes aux communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences néfastes à la réception radio ou TV, ce qui peut être déterminé en mettant l’équipement en marche ou à l’arrêt, l’utilisateur est encouragé à essayer de corriger les interférences en adoptant au moins l’une des mesures indiquées cidessous:
∙∙ Réorienter ou déplacer l’antenne de réception.
∙∙ Augmenter la distance entre l’équipement et le récepteur.
∙∙ Brancher l’équipement sur une prise électrique relevant d’un circuit différent de celui sur lequel le récepteur est branché.
∙∙ Demandez de l’aide au revendeur ou à un technicien radio / télévision expérimenté.
Les changements ou modifications qui n’auraient pas été expressément approuvés par la partie responsable de la mise en conformité sont de nature à priver l’utilisateur de l’autorité nécessaire pour utiliser cet équipement.
Avis 2 électroniques concernés seront obligés de reprendre ces produits à la fin de leur cycle de vie utile.
Informations sur les substances chimiques
Conformément aux règlements sur les substances chimiques, tels que le Règlement
REACH de l’UE (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit des informations sur les substances chimiques présentes dans les produits à l’adresse suivante: https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html
Caractéristiques de produit écologique
∙∙ Consommation d’énergie réduite pendant l’utilisation et la veille.
∙∙ Durée de vie étendue du produit par le biais de mises à niveau faciles.
∙∙ Production de déchets solides réduite grâce à une politique de récupération.
Politique environnementale
∙∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits.
∙∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
∙∙ Les utilisateurs peuvent également nous contacter à l’adresse gpcontdev@msi.com pour obtenir des informations relatives à la mise au rebut, à la reprise, au recyclage et au démontage appropriés des produits MSI.
