Type de produit	Hotte aspirante
Marque	FAURE
Modèle	CHM 189 N/1 NOIR
Installation	Version aspirante (évacuation extérieure) ou recyclage (recirculation)
Commandes	Coulissantes ou à boutons (selon version)
Vitesses moteur	3 vitesses (1, 2, 3)
Éclairage	Ampoules incandescentes 40 W ou halogènes 20 W (selon version)
Filtre à graisse	Métallique modulaire ou à panneau (selon version) ; nettoyage tous les 2 mois
Filtre à charbon	Rond ou panneau (selon version) ; remplacement tous les 6 mois en mode recyclage
Diamètre d'évacuation	125 mm (tuyau), perçage mural 133 mm
Fixation	Murale ou sous meuble
Alimentation	220-240 V (estimation)
Dimensions (L x P x H)	Environ 60 x 50 x 15 cm (estimation)
Poids	Environ 12 kg (estimation)
Entretien	Nettoyer les filtres à graisse tous les 2 mois ; remplacer les filtres à charbon tous les 6 mois ; remplacer les ampoules en cas de panne
Sécurité	Débrancher avant entretien ; ne pas toucher les ampoules halogènes à mains nues
Pièces détachées	Filtres à graisse, filtres à charbon, ampoules, bouchon de sortie

FOIRE AUX QUESTIONS - CHM 189 N/1 NOIR FAURE

Comment installer la hotte en version aspirante ?

Percez un trou d'évacuation de 133 mm de diamètre dans le mur. Montez la bride sur la sortie utilisée (supérieure ou arrière). Raccordez un tuyau flexible de diamètre 125 mm à la bride avec une bande métallique (non fournie). Assurez-vous que le levier aspirante/recyclage est sur la position P (aspirante).

Comment passer en version recyclage ?

Installez les filtres à charbon si nécessaire (ronds ou panneaux selon le modèle). Placez le levier aspirante/recyclage sur la position Q (recyclage). Aucune ouverture d'évacuation n'est nécessaire.

À quelle fréquence nettoyer le filtre à graisse ?

Nettoyez le filtre à graisse au moins tous les deux mois avec un détergent neutre. Les filtres métalliques modulaires ou à panneau se lavent ; les filtres synthétiques à panneau se remplacent.

Comment remplacer le filtre à charbon ?

Remplacez le filtre à charbon tous les 6 mois environ. Pour un filtre rond, tournez dans le sens des aiguilles d'une montre pour le retirer. Pour un filtre à panneau, déposez les deux fixations M et retirez le filtre.

Que faire si les ampoules halogènes ne fonctionnent pas ?

Coupez l'alimentation de l'appareil pendant quelques secondes, puis remettez-la. Si cela ne résout pas le problème, remplacez les ampoules par des ampoules de même type. Ne touchez pas les ampoules neuves à mains nues.

Comment fixer la hotte sous un meuble ?

Percez un trou de 133 mm dans le meuble pour l'évacuation (version aspirante). Percez 4 trous selon les mesures de la Fig. 6, puis fixez la hotte avec les 4 vis en agissant de l'intérieur du meuble.

Quel diamètre de tuyau d'évacuation utiliser ?

Utilisez un tuyau de diamètre 125 mm, de longueur minimale, avec le moins de courbes possible (angle max 90°), en matériau autorisé et à surface intérieure lisse.

Comment régler le levier aspirante/recyclage ?

Le levier se trouve sur le groupe moteur. Placez-le sur le symbole P pour version aspirante, ou sur le symbole Q pour version recyclage (Fig. 7).

Comment remplacer les ampoules d'éclairage ?

Pour les ampoules à incandescence : dévissez la vis de blocage A (Fig. 18) pour retirer le plafonnier, remplacez par des ampoules identiques. Pour les halogènes : dévissez la douille dans le sens contraire des aiguilles d'une montre (Fig. 19) et remplacez.

Puis-je utiliser la hotte sans filtre à charbon en version recyclage ?

Non, les filtres à charbon sont obligatoires en version recyclage pour filtrer les odeurs. Si la hotte n'en est pas équipée, montez-les avant utilisation.

MODE D'EMPLOI CHM 189 N/1 NOIR FAURE

La hotte peut etre en version aspirante (evacuation de l'air a l'extérieur) ou en version recyclage (recirculation de I'air a l'intérieur).

1) Conditions essentielles pour le montage: Prévoyez une alimentation électricque appropriée. Si vous appeareil doit être installe en version Aspirante, vous doivent lever aparavant le trou d'évacuation de l'air et vous munir d'un tuyau reliant ce dernier à la bride qui se trovou sur toute hotte; employez un tuyau d'évacuation qui a : - la longueur minimum indispensable ; - le moins de courbes possible (angle maximum des courbes : 90^ ); - qui soit fait d'une matière autorisée par les normes en vigueur; - la surface interieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseillé : 125 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications données par le feuille "Attention".

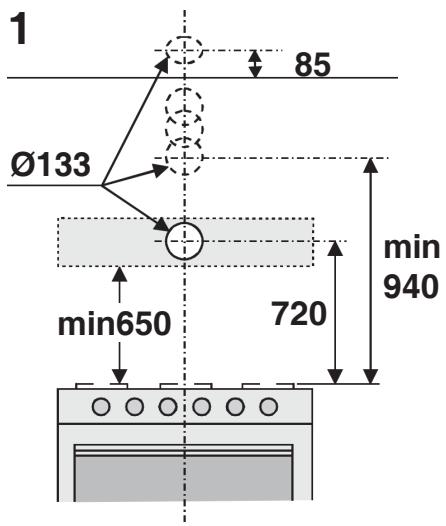

Percez le trou dans le mur pour la sortie de l'air (diamètre de 133~mm ), en suivant les instructions de la Fig. 1 où sont indiquées les mesures pour les différentes possibilités.

2) Certains modèles sont équipés d'une sortie supérieure de l'air (Fig. 2B) et d'une arrête (Fig. 2A) fermée par une tôle qui doit être déposée si vous désírez l'utiliser; il faut monter la bride (C) sur l'ouverture utilisée; si vous utilisez la sortie arrière, il faut fermer la sortie supérieure à l'aide du bouchon E, à demander à votre revendeur.

Certains modèles sont équipés de deux sorties d'air, une dans la partie supérieure (Fig. 2B) et l'autre sur l'arrête (Fig.2A), pouvant être utilisées selon vos exigences ; il faut monter la bride (C) sur l'ouverture utilisée et fermer l'autre à l'aide du bouchon (E).

Sur la version recyclage, aucune ouverture n'a besoin d'être fermée, mais il faut placer la manette correctement (voir point7).

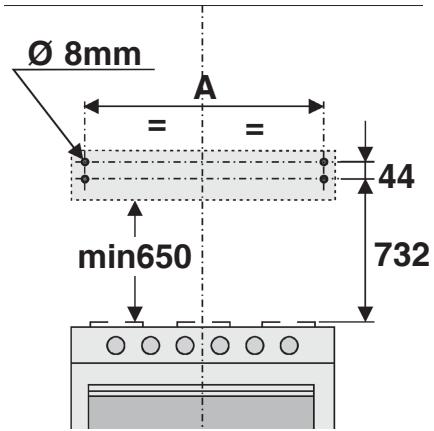

3) Fixation murale: Percz 4 trous dans le mur, en respectant les mesures individues sur la Fig. 3 et enforcez les chevilles; prenez 2 des vis fournies en équipement (Fig. 4G), puis enfilez-les dans les chevilles situées plus haut, sans les visser complètement. Accrochez la hote aux 2 vis et, en agissant de l'intérieur de l'appareil, serrez à fond les 2 vis. Effectuez la fixation définitive en introduisant les 2 autres vis H (Fig. 4).
4) Fixation sous un meuble : Si vous installez la hotte en version aspirante avec l'évacuation de l'air par l'ouverture supérieure (Fig. 2B), avant la fixation vous doivent effectuer un trou de 133mm de diamètre sur le meuble (Fig. 5). Percez 4 trous sur le meuble, en respectant les mesures indiquées sur la Fig. 6. Fixez la hotte avec les 4 vis en agissant de l'intérieur du meuble.
5) Pour la version aspirante: raccordez un tuyau flexible au flasque de la hotte, en une utilisant une bande métallique. Le tuyau et la bande ne sont pas fournis.
6) Effectuez le branchement électrique.
7) VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouve sur le groupe moteur, et doit être place sur le symbole (P) si l'installation est version aspirante, sur le symbole (Q) si l'installation est version recyclage (Fig. 7).
8) FAIRE ATTENTION AU(X) FiltRE (S) A CHARBON (A) - Fig. 8-9-10-11: sur la version recyclage, il est nécessaire d'utiliser le ou les filtres à charbon, aussi dans le cas où il(s) ne serai(en)t pas encore installe(s) dans la hotte, le(s) monter comme suit, en fonction du modele achete: - si la hotte est dotée de filtres à charbon ronds (Fig. 11R), fixer le filtre à charbon par un mouvement de rotation dans le sens contraire des aiguilles d'une montre. - si la hotte est dotée de filtre à charbon à panneau (Fig. 8A, 9A ou 10A), placer le filtre à charbon à l'intérieur etmettre en place les 2 fixations (M) pour bloquer le filtre à charbon. Sur la version aspirante, le ou les filtres à charbon n'est/ne sont pas nécessaires, aussi dans le cas où il(s) serai(en)t installe(s) dans la hotte, le/les en retarder.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 12: A = Interrupteur d'éclairage. B = Interrupteur ON/OFF moteur 1e vitesse.

C = Interrupteur 2e vitesse. D = Interrupteur 3e vitesse. E = Voyant de fonctionnement du moteur.

Commandes de la Fig. 13: A = Interrupteur d'éclairage; position 0: lumière éteinte; position 1: luzière allumée.

B=Interrupteur moteur; position 0: moteur arrêté; position 1-2-3: moteur en marche à la première, seconde ou troisième vitesse.

C = Voyant de fonctionnement du moteur.

Filtre/s àGRAISSÉ:En fonction des versions,la hotte est équipée de différents types de filtre à graissé:

Filtres métalliques modulaires (du type indiqué en Fig. 14): ces filtres sont métalliques et doivent être nettoyés périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez les filtres avec un détergent neutre.

Filtre metallique à panneau (du type indique en Fig. 15N): ce filtre est metallique et est positionné à l'intérieur de la grille metallique; il doit être nettoyé périodement, en fonction de l'usage (au moins tous les deux mois). Lave le filtre avec un détergent neutre. Déposez les 2 blocages filtres (M), puis extraire le filtre metallique à panneau.

Filtre synthétique à panneau (du type indiqué en Fig. 16P): ce filtre est en fibre synthétique et est positionné à l'intérieur de la grille métallique; il ne peut pas être nettoyé mais doit être remplace périodiquement, en fonction de l'usage (au moins

tous les deux mois). Déposez les 2 blocages filtres (M), puis extraire le filtré synthétique à panneau.

Filtre(s) à charbon: les filtres à charbon doivent être remplacés à intervalles réguliers en fonction de l'utilisation de l'appareil (en moyen tous les 6 mois). Retirer les filtres à charbon en precedant comme suit, en fonction du modulo acheté: - si la hotte est dotée de filtres à charbon ronds (Fig. 17R), retirer le filtre à charbon par un mouvement de rotation dans le sens des aiguilles d'une montre. - si la hotte est dotée de filtre à charbon à panneau (Fig. 8A, 9A ou 10A), retirer le filtre à charbon et retardant préalablement les 2 fixations M.

Eclairage: - Pour remplaacer les ampoules à incandescence, restorer le plafonnier après avoir desserré la vis de blocage "A" (Fig. 18). Les remplacer par des ampoules de même type.

• Pour-retirer les ampoules halogènes, dévisser la douille dans le sens contraire des aiguilles d'une montre (Fig. 19). Les replacier par des lampes du même type. ATTENTION: ne pas toucher les ampoules neuves à mains nues. Dans le cas où une fois mises en place, les ampoules halogènes ne fonctionneraient pas, couper l'alimentation de l'appareil pendant quelques secondes.

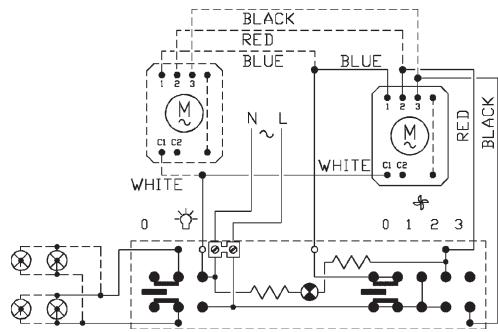

HOOD WITH SLIDE CONTROLS
GERAT MIT SCHIEBKEKNOPFBEDIENUNG
HOTTE AVEC COMMANDES A CHARIOT
CAPPA CON COMANDIA SLITTA
CAMPANA CONSMANDOS DESLIZANTES
EXAUSTORCOM.COMANDOS DESLIZANTES
AFZUIGKAP METSCHUIKFKNOPBEDIENING

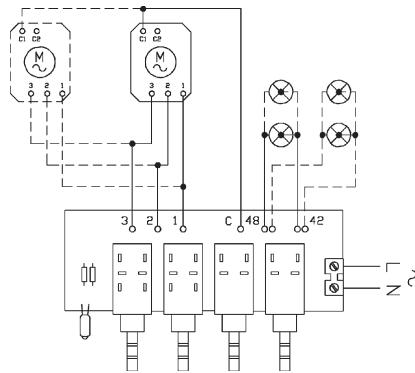

HOOD WITH BUTTON CONTROLS
GERAT MITTASTENBEDIENUNG
HOTTE AVEC COMMANDES ABOUTONS
CAPPA CON COMANDIA PULSANTI
CAMPANA CONPULSANTES
EXAUSTOR COM COMANDOS DE BOTÖES
AFZUIGKAP MET DRUKKNOPBEDIENING

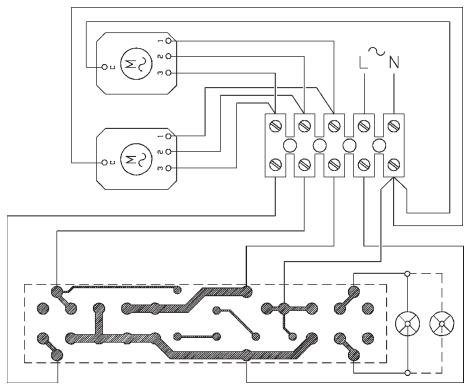

HOOD WITH SLIDE CONTROLS + 40 W LAMPS
GERAT MIT SCHIEBKENOPF-BEDIENUNG + LAMPE 40W
HOTTE AVEC COMMANDES A CHARIOT + AMPOULES 40W
CAPPA CON COMANDI A SLITTA + LAMPADE 40W
CAMPANA CON MANDOS DESLIZANTES + LAMPARAS 40W
EXAUSTOR COM COMANDOS DESLIZANTES+ LAMPADAS 40W
AFZUIGKAP MET SCHUIKFNOPBEDIENING + LAMP 40W

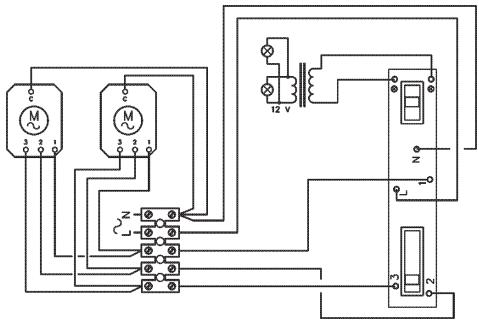

• HOOD WITH SLIDE CONTROLS + 20 W HALOGEN LAMPS
• GERAT MICHIEBEKNOPF-BEDIENUNG + HALOENLAMPEN 20 W
• HOTTE AVEC COMMANDES A CHARIOT + AMPOULES HALOGENES 20 W
• Cappa CON COMANDI A SLITTA + LAMPADE ALOGENE 20W
  -CAMPANA CON MANDOS DESLIZANTES ^+ LAMPARAS HALOGENAS 20 W
• EXAUSTOR COM COMANDOS DESLIZANTES + LAMPADAS DE HALOGENIO 20 W
• AFZUIGKAP MET SCHUIFKNOPBEDIENING + HALOENELAMPJES20W

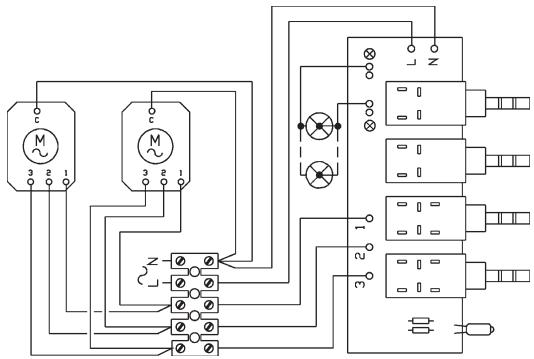

HOOD WITH BUTTON CONTROLS - GERÄT MIT TASTENBEDIENUNG

HOTTE AVECCOMMANDESABOUTONS

CAPPACONCOMANDIAPULSANTI

CAMPANACONPULSANTES

EXAUSTORCOM COMANDOS DE BOTOES

AFZUIGKAP METDRUKKNOPBEDIENING
