MODE D'EMPLOI PA278CV ASUS
Guide de l'utilisateur
Première édition
Octobre 2020
Copyright © 2020 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucune partie de cette publication, y compris les produits et logiciels qui y sont décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d'interrogation ou traduite dans une langue quelconque, sous quelque forme ou par quelque moyen que ce soit, exception faite de la documentation conservée par l'acheteur à des fins de sauvegarde, sans l'autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS »).
La garantie du produit ou du service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré, à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est défiguré ou manquant.
ASUS FOURNIT CE MANUEL « TEL QUEL » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS, SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYÉS OU AGENTS NE SAURAIENT ÊTRE TENUS RESPONSABLES DE DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS (Y COMPRIS LES DOMMAGES POUR PERTE DE PROFITS, PERTE D'UTILISATION, DE DONNÉES OU D'ÉQUIPEMENT, ARRÊT D'ACTIVITÉ ET AUTRES), MÊME SI ASUS A ÉTÉ AVISÉE DE LA POSSIBILITÉ DE TELS DOMMAGES DÉCOULANT DE TOUT DÉFAUT OU ERREUR CONTENU DANS LE PRÉSENT MANUEL OU DANS LE PRODUIT.
LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SONT FOURNIES À TITRE D'INFORMATION UNIQUEMENT ET SONT SUJETTES À CHANGEMENT À TOUT MOMENT SANS PRÉAVIS ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABILITÉ NI ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI POURRAIENT APPARAÎTRE DANS LE PRÉSENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.
Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou des droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrefaçon.
Table des matières
Table des matières iii Avertissements iv Certifié TCO vi Informations de sécurité vii Soin & Nettoyage viii Services de reprise ix
Chapitre 1 : Présentation du produit
1.1 Bienvenue ! 1-1 1.2 Contenu de la boîte 1-1 1.3 Présentation du moniteur 1-2
1.3.1 Vue de devant 1-2 1.3.2 Vue de derrière 1-4 1.3.4 Autre(s) fonction(s) 1-5
Chapitre 2 : Installation
2.1 Assemblage de la base/du bras du moniteur 2-1
2.2 Démontage du bras/de la base (montage mural VESA seulement) 2-1
2.3 Réglage du moniteur 2-2
2.4 Branchement des câbles 2-3
2.5 Mise sous tension du moniteur 2-4
Chapitre 3 : Instructions générales

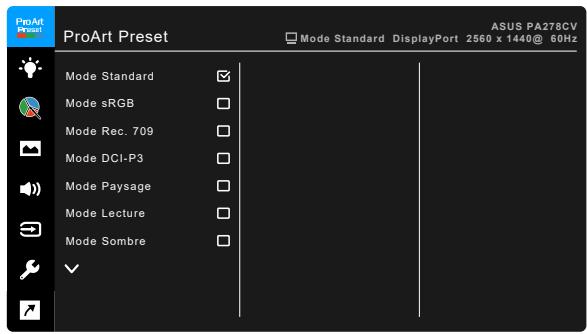

3.1 Menu OSD (affichage à l'écran) 3-1
3.1.1 Comment faire pour reconfigurer 3-1
3.1.2 Présentation des fonctions OSD 3-2
3.2 Résumé des spécifications 3-10

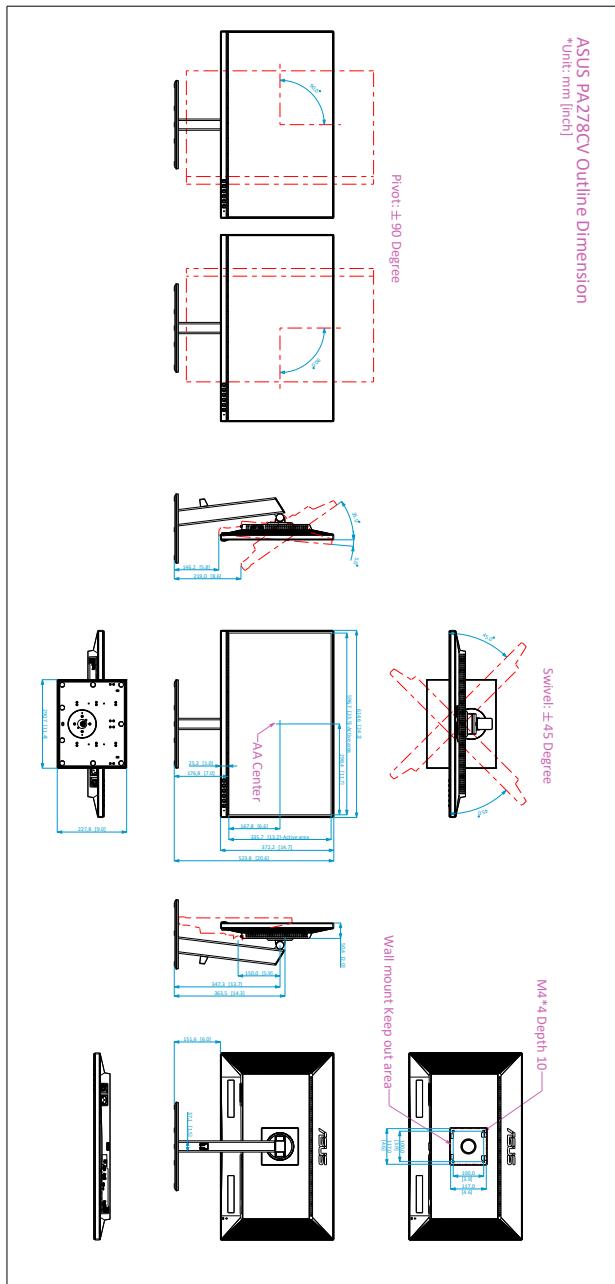

3.3 Dimensions du contour 3-12
3.4 Guide de dépannage (FAQ) 3-13
3.5 Modes de fonctionnement pris en charge 3-14

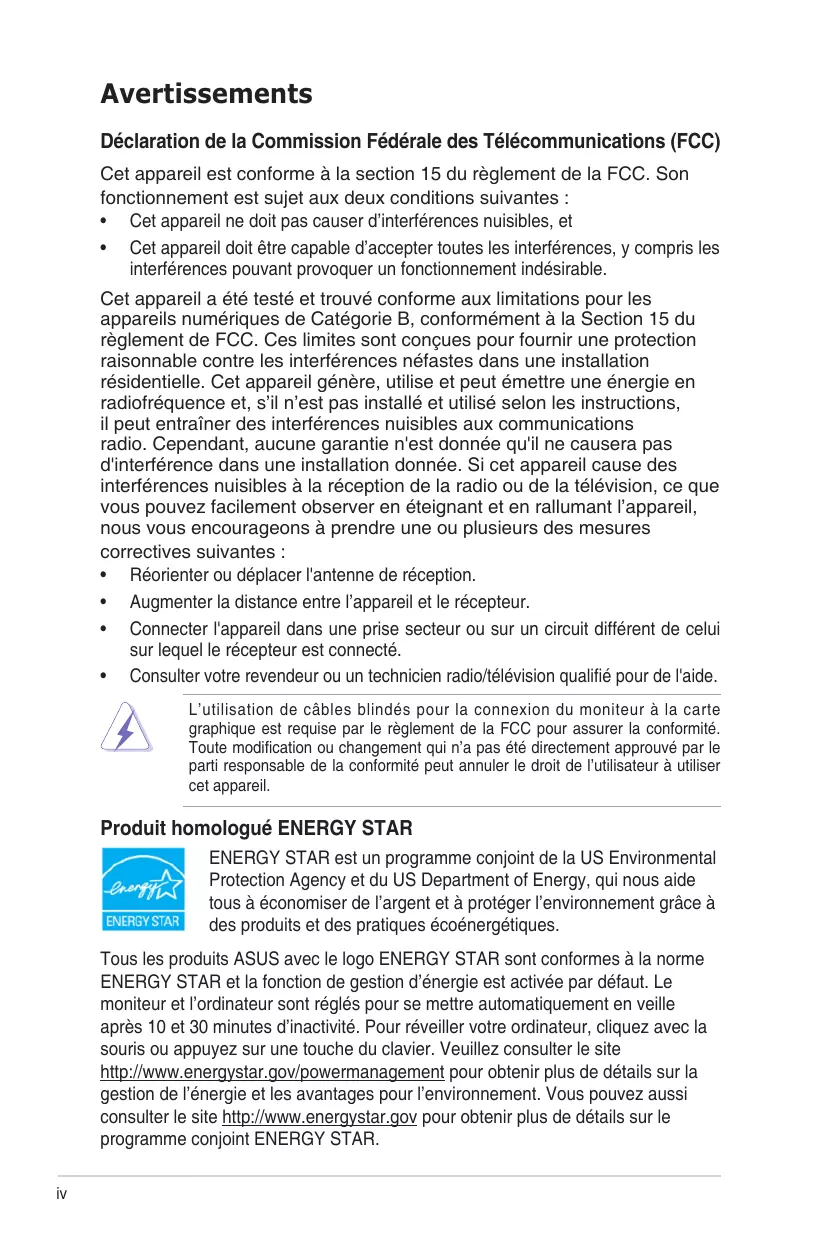

Avertissements
Déclaration de la Commission Fédérale des Télécommunications (FCC)
Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit être capable d'accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable.
Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur. - Connecter l'appareil dans une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté. - Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.
L'utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modification ou changement qui n'a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l'utilisateur à utiliser cet appareil.
Produit homologué ENERGY STAR
ENERGY STAR est un programme conjoint de la US Environmental Protection Agency et du US Department of Energy, qui nous aide tous à économiser de l'argent et à protéger l'environnement grâce à des produits et des pratiques écoénergétiques.
Tous les produits ASUS avec le logo ENERGY STAR sont conformes à la norme ENERGY STAR et la fonction de gestion d'énergie est activée par défaut. Le moniteur et l'ordinateur sont réglés pour se mettre automatiquement en veille après 10 et 30 minutes d'inactivité. Pour réveiller votre ordinateur, cliquez avec la souris ou appuyez sur une touche du clavier. Veuillez consulter le site http://www.energystar.gov/powermanagement pour obtenir plus de détails sur la gestion de l'énergie et les avantages pour l'environnement. Vous pouvez aussi consulter le site http://www.energystar.gov pour obtenir plus de détails sur le programme conjoint ENERGY STAR.
Déclaration de la commission canadienne des communications
Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.
Cet appareil numérique de classe B est conforme au règlement canadien ICES-003.
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
EAC
- Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.
- N'essayez jamais d'ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
- Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
- Avant d'utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
- Les fentes et les ouvertures à l'arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.
- Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr(e) du type d'alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
- Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
- Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution.
- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
- Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
- N'insérez jamais d'objets et ne renversez jamais de liquide dans les fentes du boîtier du moniteur. Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles configurés de façon appropriée et marqués 100-240 VAC.
- Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur. L'ajustement du contrôle de volume ainsi que l'égaliseur à d'autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des écouteurs et donc le niveau de pression acoustique.
Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la réglementation locale pour plus d'informations sur la mise au rebut des appareils électroniques.
Soin et nettoyage
- Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d'alimentation.
- Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les taches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
- Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévu pour les écrans LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.
Les symptômes suivants sont normaux avec le moniteur :
Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez. - Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures. Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même !
Conventions utilisées dans ce guide
ATTENTION : Informations pour éviter de vous blesser en essayant d'effectuer un travail.
AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer un travail.
IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.
REMARQUE : Astuces et informations supplémentaires pour aider à terminer une tâche.
Référez-vous aux sources suivantes pour des informations supplémentaires et pour les mises à jour de produit et logiciel.
1. Sites Web d'ASUS
Les sites Web internationaux d'ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d'ASUS. Référez-vous au site : http://www.asus.com
2. Documentation en option
Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.
Services de reprise
Merci d'avoir acheté le moniteur LCD d'ASUS
Le dernier moniteur à écran LCD large d'ASUS offre un affichage plus large, plus lumineux et d'une clarté cristalline, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage.
Avec ces fonctions du moniteur, vous pouvez profiter du confort et vous régaler d'une expérience visuelle !
1.2 Contenu de la boîte
Vérifiez que tous les éléments suivants sont présents dans la boîte :
✓ Moniteur LCD
✓ Base du moniteur
Guide de mise en route
✓ Carte de garantie
✓ Cordon d'alimentation
Câble HDMI (en option)
Câble DisplayPort (en option)
Câble USB C à A (en option)
Câble USB C à C (en option)
Rapport de test du calibrage des couleurs
✓ Carte de bienvenue ProArt
Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.
1.3 Présentation du moniteur

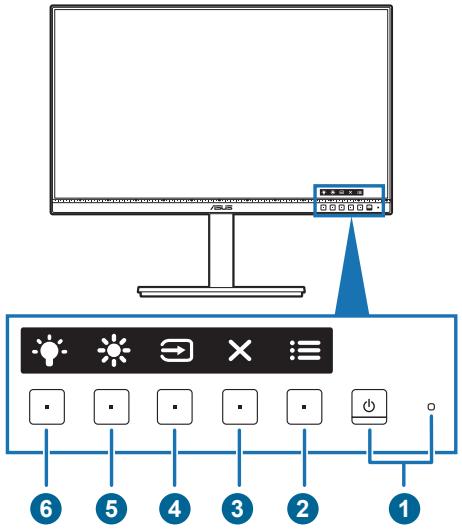

1.3.1 Vue de face
1. Bouton d'alimentation / voyant d'alimentation
Pour allumer ou éteindre le moniteur. - Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous.
| État | Description |
| Blanc | Marche |
| Orange | Mode Veille |
| Arrêt | Arrêt |
- Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé. Accède au menu OSD.
- Bascule la fonction Serrure entre activée et désactivée avec un appui long pendant 5 secondes.
3. Bouton Fermer :
- Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
- Quitte le menu OSD.

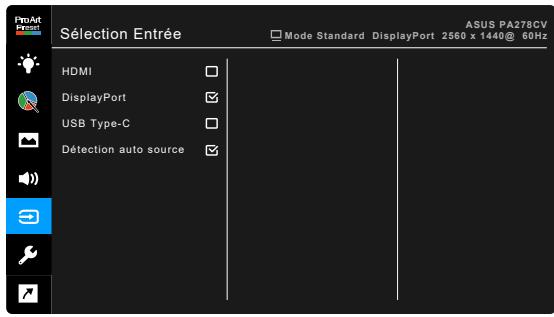

- Bouton de Sélection Entrée :
- Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
Sélectionne une source d'entrée disponible.
Appuyez sur le bouton (bouton de Sélection Entrée) pour afficher le signal HDMI, DisplayPort ou USB de type C (000:3.356) après avoir connecté le câble HDMI/DisplayPort/USB de type C au moniteur.

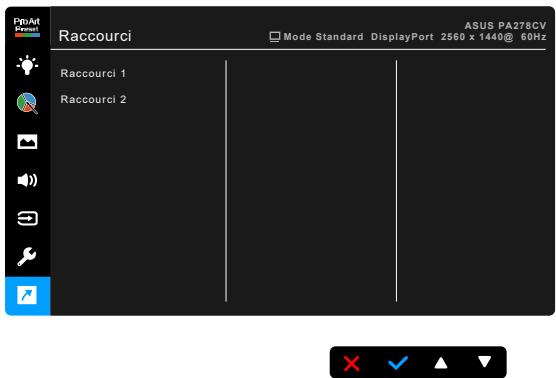

- Raccourci 1
- Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé. Valeur par défaut : Raccourci Luminosité. Pour modifier la fonction du raccourci, allez dans le menu Raccourci > Raccourci 1.
- Raccourci 2
- Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé. Valeur par défaut : Touche spéciale de Filtre de lumière bleue. Pour modifier la fonction du raccourci, allez dans le menu Raccourci > Raccourci 2.

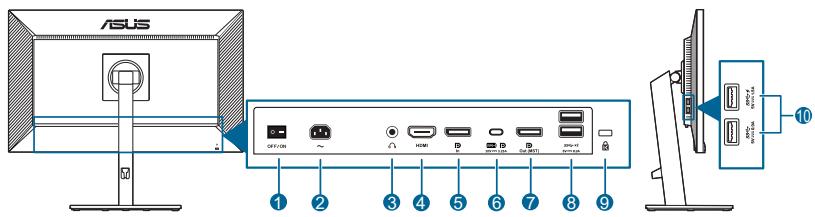

1.3.2 Vue de derrière
- Commutateur d'alimentation. Appuyez sur ce bouton pour mettre l'appareil sous/hors tension.
- Prise ENTREE AC. Ce port sert à brancher le cordon d'alimentation.
- Prise de l'écouteur. Ce port n'est disponible que lorsqu'un câble HDMI/DisplayPort est connecté.
- Port HDMI. Ce port est pour la connexion avec un périphérique compatible HDMI.
- Entrée DisplayPort. Ce port sert à la connexion avec un appareil compatible DisplayPort.
- USB 3.1 de type C. Ce port est utilisé pour connecter un câble en amont USB. La connexion prend en charge la transmission des données et l'alimentation USB.
Ce moniteur est compatible Super-Speed USB 3.1 (5 Gbit/s). Le port offre une transmission d'alimentation de max. 65W avec une tension de sortie 5V/3A, 9V/3A, 12V/3A, 15V/3A et 20V/3,25A. La connexion du câble USB de type C peut entre la source DisplayPort, sortir l'alimentation et activer les ports USB de type A (en aval) sur le moniteur. La connexion du câble USB de type C à type A active uniquement les ports USB Type-A (en aval) sur le moniteur.
- Sortie DisplayPort de connexion en cascade. Ce port vous permet de connecter plusieurs moniteurs compatibles DisplayPort.
- USB 3.1 de type A. Ces ports permettent de connecter des appareils USB, comme un clavier/une souris USB, un lecteur de mémoire flash USB, et.
- Fente de verrouillage Kensington.
- USB 3.1 de type A. Ces ports permettent de connecter des appareils USB, comme un clavier/une souris USB, un lecteur de mémoire flash USB, et.
Le port avec l'icône SS S est compatible BC1.2.
1.3.4 Autres fonction(s)

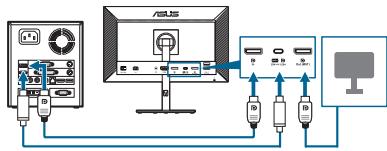

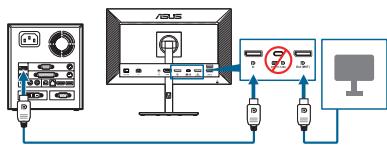

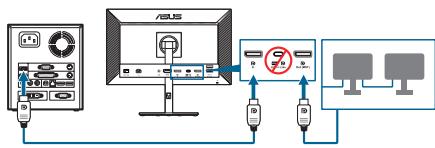

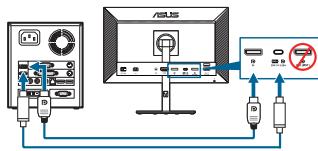

- Connexion en cascade (pour certains modèles) Le moniteur prend en charge la connexion en cascade sur DisplayPort. La connexion en cascade permet de connecter jusqu'à 4 moniteurs en série avec le signal vidéo passant de la source à un moniteur (quand la source d'entrée est 2560 × 1440 à 74,9Hz et qu'aucun appareil USB-C n'est connecté). Afin d'activer la connexion en cascade, assurez-vous que la source a été transmise.
Cette fonction est uniquement disponible quand Flux DisplayPort dans le menu OSD est DisplayPort 1.2 et Détection auto source est réglé sur ARRET. Si vous réglez Flux DisplayPort sur DisplayPort 1.1, tous les moniteurs connectés afficheront le même contenu en même temps (clone).
1920x1080@60Hz
1920x1080@60Hz
2560x1440@74.9Hz
2560x1440@74.9Hz

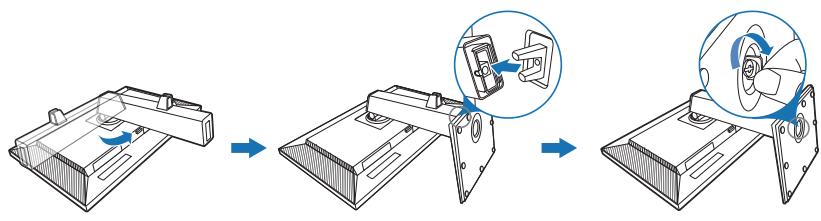

2.1 Assemblage de la base/du bras du moniteur
Pour assembler la base du moniteur :
- Couchez le moniteur sur une table face vers le bas.
- Fixez la base dans le bras, en veillant à ce que l'onglet sur le bras se positionne dans la rainure sur la base.
- Assurez la base au bras en serrant la vis.
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.
Taille de vis de la base : M6 x 16,5 mm.

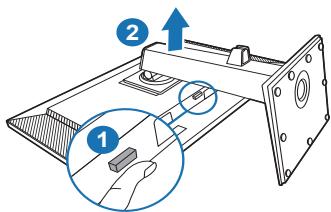

2.2 Démontage du bras/de la base (montage mural VESA seulement)
Le bras/la base détachable de ce moniteur est spécialement conçu pour une installation murale VESA.
Pour démonter le bras/la base :
- Couchez le moniteur sur une table face vers le bas.
- Appuyez sur le bouton de libération, puis détachez le bras/la base du moniteur (Figure 1).
(Figure 1)
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.
Le kit de montage mural VESA (100 x 100 mm) s'achète séparément. Utilisez uniquement un support de montage mural agréé UL avec un poids / une charge minimum de 22,7 kg (taille des vis : M4 x 10 mm)
2.3 Réglage du moniteur
Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable. Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d'angle. - Vous pouvez régler l'angle du moniteur, de +35° à -5° et le faire pivoter de 45° vers la gauche ou vers la droite. Vous pouvez également ajuster la hauteur du moniteur, de +/- 150 mm.
(Basculer)
(Pivoter)
(Réglage de la hauteur)

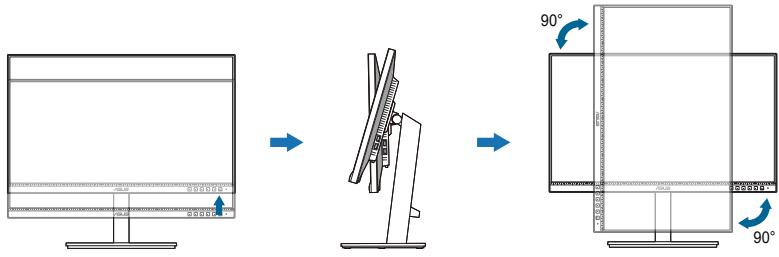

Pivoter le moniteur
- Soulevez le moniteur dans sa position la plus haute.
- Inclinez le moniteur à l'angle maximum permis.
- Tournez le moniteur vers la droite/gauche jusqu'à l'angle désiré.
Il est normal que le moniteur tremble légèrement quand vous ajustez l'angle de visualisation.

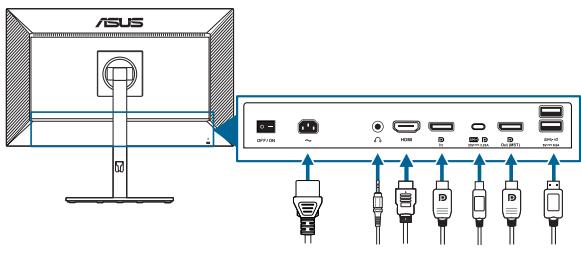

2.4 Branchement des câbles
Branchez les câbles selon les instructions suivantes :
- Pour brancher le cordon d'alimentation : branchez une extrémité du cordon d'alimentation sur la prise d'entrée c.a. du moniteur, puis branchez l'autre extrémité sur une prise de courant. Pour connecter le câble HDMI/DisplayPort/USB de type C* :
a. Branchez une extrémité du câble HDMI/DisplayPort/USB de type C sur la prise HDMI/DisplayPort/USB de type C du moniteur. b. Connectez l'autre extrémité du câble HDMI/DisplayPort/USB de type C sur la prise HDMI/DisplayPort/USB de type C de votre appareil.
Il est suggéré d'utiliser un câble USB certifié de type C. Si la source de signal prend en charge le mode DP Alt, tous les signaux vidéo, audio et de données peuvent être transmis.
- Pour utiliser l'écouteur : connectez l'extrémité avec le connecteur à la prise écouteur du moniteur lorsqu'un signal HDMI/DisplayPort/USB de type C est transmis. Pour utiliser la fonction USB en amont/en aval :
Amont : Utilisez un câble USB de type C et branchez l'extrémité du connecteur de type C au port USB 3.1 de type C du moniteur (D) en amont et l'autre extrémité à la prise USB de type C de votre ordinateur. Ou utilisez un câble USB de type C à type A et branchez le connecteur de type C au port USB 3.1 de type C du moniteur (D) en amont et le connecteur de type A à la prise USB de type A de votre ordinateur. Assurez-vous que la première version du système d'exploitation Windows 7/Windows 10 est installée sur votre ordinateur. Cela permettra aux ports USB du moniteur de fonctionner. Aval : Utilisez un câble USB pour connecter votre appareil à la prise USB de type A du moniteur.
Lorsque ces câbles sont branchés, vous pouvez sélectionner le signal désiré en utilisant l'objet Sélection Entrée dans le menu OSD.
2.5 Mise sous tension du moniteur
Appuyez sur le bouton d'alimentation. Voir page 1-2 pour l'emplacement du bouton d'alimentation. Le témoin d'alimentation s'allume en blanc pour indiquer que le moniteur est allumé.
- Appuyez sur un bouton (excepté le bouton d'alimentation) pour afficher le menu OSD.
- Appuyez sur le bouton Menu pour activer le menu OSD.
- Appuyez sur les boutons comme indiqué sur l'écran pour naviguer dans les fonctions. Mettez en surbrillance la fonction désirée et appuyez sur ✔ pour l'activer. Si la fonction sélectionnée a un sous-menu, appuyez sur ∇ et à nouveau pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance la fonction du sous-menu désirée et appuyez sur ✔ pour l'activer.
- Appuyez sur ∇ et △ pour modifier les paramètres de la fonction sélectionnée.
- Pour quitter et enregistrer le menu OSD, appuyez sur ou X de manière répétée jusqu'à ce que le menu OSD disparaisse. Pour ajuster les autres fonctions, répétez les étapes 1-4.
3.1.2 Présentation des fonctions OSD

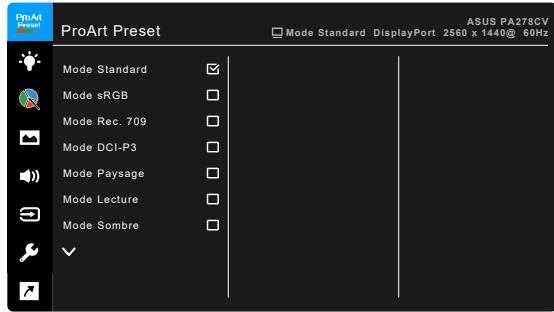

1. ProArt Preset
Cette fonction contient 10 sous-fonctions que vous pouvez sélectionner selon vos préférences. Chaque mode dispose de l'option Réinitialiser, vous permettant de conserver votre réglage ou de revenir au mode préréglé.
Mode Standard : Meilleur choix pour l'édition de documents. - Mode sRGB : Compatible avec la gamme de couleurs sRGB, le mode sRGB est le meilleur choix pour l'édition de documents.
Le mode sRGB répond aux exigences Energy Star.
Mode Rec. 709 : Compatible avec l'espace de couleur Rec. 709. Mode DCI-P3 : Compatible avec l'espace de couleur DCI-P3. Mode Paysage : Meilleur choix pour l'affichage de photos de paysages. Mode Lecture : C'est le meilleur choix pour la lecture de livres. - Mode Sombre : C'est le meilleur choix pour un environnement à faible luminosité ambiante. Mode de rendu rapide : Simule l'affichage avec des performances de taux de rafraîchissement élevé pour générer différentes fréquences de rétroéclairage.
Le mode de rendu rapide ne peut être activé qu'à 75 Hz.
Pour activer cette fonction, vous devez procéder comme suit : désactivez Adaptive-Sync.
Luminosité, Filtre de lumière bleue, ASCR, Trace Free ne peuvent pas être ajustés lorsque vous utilisez cette fonction.
Mode Utilisateur 1 / Mode Utilisateur 2 : Permet d'apporter des ajustements aux couleurs dans les Paramètres avancés.
Le tableau ci-dessous présente les configurations par défaut pour chaque mode ProArt Preset :
| Fonction | Mode Standard | Mode RGB | Mode Rec. 709 | Mode DCI-P3 | Mode Paysage | Mode Lecture | Mode Sombre | Mode de rendu rapide | Mode Utilisateur 1 / Mode Utilisateur 2 |
| Tempé-rature Couleur | Activer (6500K) | Dé族自治 (6500K) | Activer (6500K) | Activer (P3-Theater) | Activer (6500K) | Dé族自治 | Activer (6500K) | Activer (6500K) | Activer (6500K) |
| Luminosité | Activer (50) | Dé族自治 (100 nits) | Activer (50) 100 nits | Activer (50) | Activer (100) | Activer (15) | Activer (4) | Activer (50) | Activer (50) |
| Contraste | Activer (80) | Activer (80) | Activer (80) | Activer (80) | Activer (80) | Activer (80) | Activer (80) | Activer (80) | Activer (80) |
| ASCR | Dé族自治 | Dé族自治 | Dé族自治 | Dé族自治 | Activer (Arrêt) | Activer (Arrêt) | Activer (Arrêt) | Dé族自治 | Activer (Arrêt) |
| Netteté | Activer (0) | Activer (0) | Activer (0) | Activer (0) | Activer (0) | Activer (0) | Activer (0) | Activer (0) | Activer (0) |
| Saturation | Activer (50) | Dé族自治 | Activer (50) | Activer (50) | Activer (50) | Dé族自治 | Activer (50) | Activer (50) | Activer (50) |
| Teinte | Activer (50) | Dé族自治 | Activer (50) | Activer (50) | Activer (50) | Dé族自治 | Activer (50) | Activer (50) | Activer (50) |
| PaLETTE ProArt | Activer | Dé族自治 | Activer | Activer | Activer | Activer | Activer | Activer | Dé族自治 |
| Niveau de noir | Activer | Activer | Activer | Activer | Activer | Activer | Activer | Activer | Dé族自治 |
| Gamma | Activer (2,2) | Dé族自治 (2,2) | Activer (2,4) | Dé族自治 | Dé族自治 | Activer (2,2) | Activer (2,2) | Activer (2,2) | Activer (2,2) |

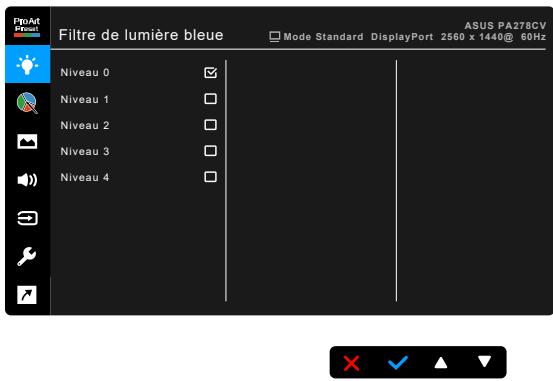

2. Filtre de lumière bleue
Dans cette fonction, vous pouvez ajuster le niveau du filtre de lumière bleue.
- Niveau 0 : Aucun changement.
- Niveau 1~4 : Plus le niveau est élevé, moins la lumière bleue est dispersée. Lorsque le Filtre de lumière bleue est activé, les réglages par défaut du Mode standard seront automatiquement importés. Entre le Niveau 1 et le Niveau 3, la fonction Luminosité est configurable par l'utilisateur. Le Niveau 4 est un réglage optimisé. Il est en conformité avec la Certification faible lumière bleue TUV. La fonction Luminosité n'est pas configurable par l'utilisateur. Activer cette fonction désactive automatiquement ECO Mode.
Veuillez consulter ce qui suit pour alléger la fatigue oculaire :
- Vous devez vous éloigner pendant un certain temps de l'affichage si vous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu à l'ordinateur. Faire des pauses courtes et fréquentes est plus efficace qu'une seule pause plus longue. Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets éloignés.
- Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale. La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive pour éviter le syndrome de la vision sur ordinateur.

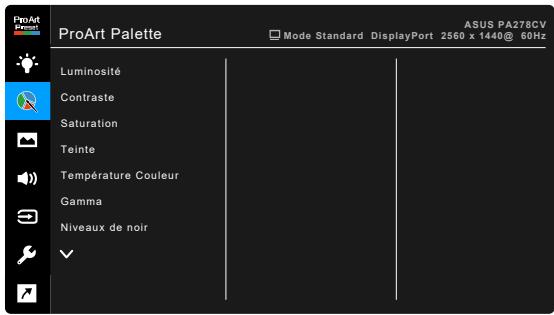

3. ProArt Palette
Choisissez un paramètre de couleur dans ce menu.
Luminosité : La plage de réglage est de 0 à 100. - Contraste : La plage de réglage est de 0 à 100.
Saturation : La plage de réglage est de 0 à 100. - Teinte : Fait passer la couleur de l'image de la couleur du vert au pourpre. - Température Couleur : Contient 5 modes notamment, 9300K, 6500K, 5500K, 5000K et P3-Theater.
P3-Theater n'est disponible que lorsque le Mode DCI-P3 est sélectionné.
- Gamma : Vous permet de paramétrer le mode couleur sur 2,6, 2,4, 2,2, 2,0 ou 1,8 (Mac).
- Niveau de noir : Pour régler le niveau de gris le plus souvent du 1er signal initialisé. Couleur :
- Ajustement de la teinte sur six axes.
- Ajustement de la saturation sur six axes.
- Ajuste les niveaux de gain pour le R, V, B.
- Ajuste les valeurs de décalage du niveau de noir pour le R, V, B.
- Réinitialisation des Couleurs :
- Réinit. Mode couleurs actuel : réinitialise les paramètres couleur du mode couleur actuel, à leurs valeurs par défaut.
- Réinit. Tous modes de couleurs : réinitialise les paramètres couleur de tous les modes couleur, à leurs valeurs par défaut.

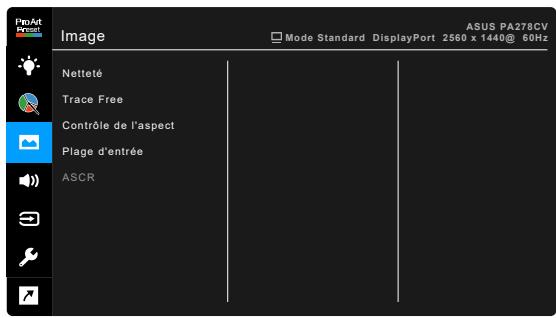

4. Image
Ajustez les paramètres image à partir de ce menu.
- Netteté : La plage de réglage est de 0 à 100. Trace Free : Règle le temps de réponse de l'écran.
- Contrôle de l'aspect : Définit le rapport d'aspect à plein écran, 4:3, 1:1 ou OverScan.
4:3 est disponible uniquement si la source d'entrée est au format 4:3.
OverScan est disponible uniquement pour la source d'entrée HDMI.
- Plage d'entrée : Pour mapper la portée du signal avec toute la plage d'affichage représentée en noir et blanc.
- ASCR: Active/désactive la fonction ASCR (ASUS Smart Contrast Ratio).

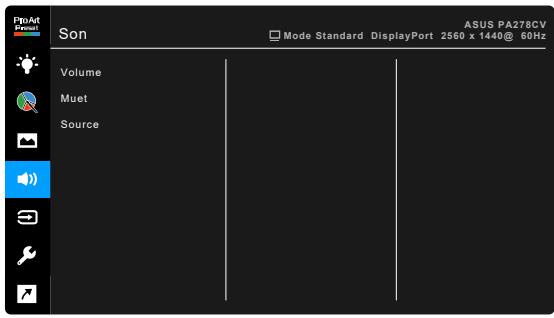

5. Son
Vous pouvez régler le volume, la source, et couper le son depuis ce menu.
Volume : la plage d'ajustement est entre 0 et 100. Muet: Bascule le son du moniteur entre activé et désactivé. Source: permet de décider de quelle source provient le son du moniteur.
6. Sélection Entrée
Dans cette fonction, vous pouvez sélectionner votre source d'entrée souhaitée.

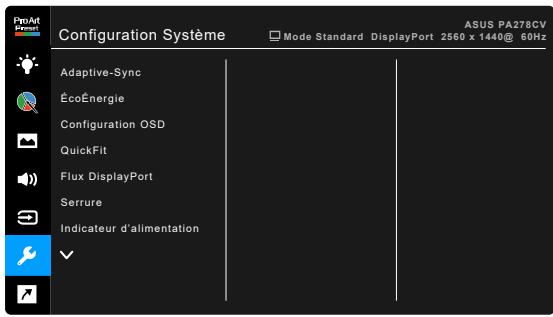

7. Configuration Système
Cela vous permet de régler le système.
- Adaptive-Sync : Permet à une source graphique prenant en charge la Adaptive-Sync* d'ajuster dynamiquement la fréquence de rafraîchissement de l'affichage en fonction des fréquences d'images typiques du contenu pour une mise à jour de l'affichage à efficacité énergétique, pratiquement sans saccade et à faible latence.
- Adaptive-Sync ne peut être activé qu'entre 48Hz ~ 75Hz.
- Pour les GPU pris en charge, la configuration système minimale du PC et les pilotes requis, veuillez contacter les fabricants des GPU.
Pour activer cette fonction, vous devez procéder comme suit : définissez le Flux DisplayPort sur DisplayPort 1.2.
EcoEnergie :
- « Niveau normal » permet aux ports USB en aval/ports USB de type C de charger des appareils externes lorsque le moniteur entre en mode d'économie d'énergie.
- « Niveau profond » ne permet pas à tous les ports de charger des périphériques externes et empêche la détection automatique du signal USB lorsque le moniteur entre en mode d'économie d'énergie.
- Configuration OSD :
- Pour ajuster la durée du délai OSD, de 10 à 120 secondes.
- Pour activer ou désactiver la fonction DDC/CI.
- Pour ajuster l'arrière-plan du menu OSD, de l'opaque vers le transparent.
- QuickFit : Permet aux utilisateurs d'avoir un aperçu de la mise en page du document ou de la photo directement sur l'écran sans devoir imprimer des copies de test.
- Alignment : Permet aux concepteurs et aux utilisateurs de mieux organiser le contenu et la mise en page, et d'obtenir un aperçu et un ressenti cohérents.
- A4 : Permet aux utilisateurs de consulter leurs documents en taille réelle sur l'écran.
- B5 : Permet aux utilisateurs de consulter leurs documents en taille réelle sur l'écran.
- Règle : Ce motif présente une règle physique en haut et à gauche. Vous pouvez appuyer sur le bouton Retour pendant plus de 3 secondes pour basculer les mesures entre métrique et impérial.
- Flux DisplayPort : Compatible avec la carte graphique. Sélectionnez DisplayPort 1.1 ou DisplayPort 1.2 selon la version DP de la carte graphique.
- Serrure : Pour désactiver toutes les touches de fonction. Appuyez sur le deuxième bouton en partant de la droite pendant au moins cinq secondes pour désactiver la fonction de verrouillage du clavier.
- Indicateur d'alimentation : Pour allumer ou éteindre le voyant DEL d'alimentation.
- Langue : Vous pouvez choisir parmi les 21 langues suivantes : Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplifié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan.
- Informations : Pour afficher les informations du moniteur. Tout réinit. : « Oui » pour restaurer les réglages par défaut.
8. Raccourci
Définit les fonctions des boutons Raccourci 1 et 2.
Raccourci 1/Raccourci 2 : Sélectionne une fonction pour les boutons Raccourci 1 et 2.
Quand une certaine fonction est sélectionnée ou activée, votre touche de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles pour les raccourcis : Filtre de lumière bleue, Luminosité, Contraste, Température de couleur, Volume, Mode Rec. 709, Mode Utilisateur 1, Mode Utilisateur 2.
3.2 Résumé des spécifications
| Type d'affichage | TFT LCD |
| Taille de l'écran | Ecran large 27" (16:9, 68,47 cm) |
| Résolution max. | 2560 x 1440 |
| Taille des pixels | 0,2331 mm x 0,2331 mm |
| Luminosité (Typ.) | 350 cd/m2 |
| Rapport de contraste (Typ.) | 1000:1 |
| Rapport de contraste (Max.) | 100.000.000:1 (avec la fonction ASCR activée) |
| Angle de vision (H/V) CR > 10 | 178°/178° |
| Couleurs d'affichage | 16,7 M |
| Temps de réponse | ≤ 5 ms |
| Sélection de ProArt Preset | 10 modes couleur préréglés |
| Réglage auto | Non |
| Sélection de la température des couleurs | 5 températures de couleur |
| Entrée analogique | Non |
| Entrée numérique | DisplayPort v1.2, HDMI v1.4, DisplayPort sur USB de type C |
| Sortie numérique | DisplayPort |
| Prise de l'écouteur | Oui |
| Entrée audio | Non |
| Haut-parleur (intégré) | 2 W x 2 Stéréo, RMS |
| Port USB 3.1 | En amont x 1, En aval x 4 |
| Couleurs | Noir, argent |
| DEL d'alimentation | Blanc (Allumé)/ Orange (Veille) |
| Inclinaison | +35° à -5° |
| Pivot | +90° à -90° |
| Rotation | +45° à -45° |
| Réglage de la hauteur | 150 mm |
| Verrou Kensingtonton | Oui |
| AC input voltage | c.a.: 100~240 V |
| Consommation électrique | Allumé : < 21,28 W** (Typ.), Veille : < 0,5 W (Typ.), Éteint : 0 W (Switch off) |
| Température (fonctionnement) | 0°C ~ 40°C |
| Température (non utilisé) | -20°C ~ +60°C |
| Dimensions (L x H x D) sans pied | 615 x 372 x 54 mm |
| Dimensions (L x H x D) avec pied | 615 x 524 x 228 mm (plus élevée), 615 x 374 x 228 mm (plusasse), 731 x 456 x 227 mm (emballage) |
| Poids (approx.) | 8,4 kg (Net); 5,5 kg (Sans pied); 10,7 kg (Brut) |
| Multi-langues | 21 langues (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russé, Tchèque, Croatie, Polonais, Roumain, Hongrois, Turc, Chinois simplifié, Chinois traditionnel, Japonais, Coréen, Thai, Indonésien, Persan) |
| Accessoires | Guide de mise en route, carte de garantie, cordon d'alimentation, cable HDMI (en option), cable DisplayPort (en option), cable USB C à A (en option), cable USB C à C (en option), rapport de test du calibrage des couleurs, carte de bienvenue ProArt |
| Conformité et normes | cTUVus, FCC, ICES-3, EPEAT Bronze, CB,CE, ErP, WEEE, TUV-GS, TUV-Ergo, ISO 9241-307, UkrSEPRO, CU, CCC, CEL, BSMI, RCM, MEPS, VCCI, PSE, PC Recycle, J-Moss, KC,KCC, e-Standby, PSB, Energy Star 8.0, TCO, RoHs, CEC, TUV Flicker free, TUV Low Blue Light |
Spécifications sujettes à modification sans préavis. *Mesurant une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.
3.3 Dimensions du contour
3.4 Guide de dépannage (FAQ)
| Problème | Solution possible |
| Levoyant DEL d'alimentation n'est pas ALLUMÉ | Appuyez sur le bouton ↓ pour vérifier si le moniteur est en mode ALLUMÉ.Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant.Vérifiez que l'interrupteur d'alimentation est en position ALLUMÉ. |
| Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran | Vérifiez si le moniteur et l'ordinateur sont en mode ALLUMÉ.Assurez-vous que le cable de signal est correctement branché sur le moniteur et sur l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. |
| L'image de l'écran est trop claire ou trop foncée | Ajustez les réglages Contraste et Luminosité avec le menu OSD. |
| L'image de l'écran n'est pas centrée ou pas de bonne taille | Assurez-vous que le cable de signal est correctement branché sur le moniteur et sur l'ordinateur.Eloignez les apparils électriques susceptibles de cause des interférences. |
| Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparait pas blanc) | Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation complète avec le menu OSD.Ajustez les réglages Couleurs R/V/B ou sélectionné la Température des couleurs dans le menu OSD. |
| Aucun son ou le son est très faible | Assurez-vous que le cable HDMI/DisplayPort/USB C à C est correctement branché sur le moniteur et sur l'ordinateur.Ajustez les réglages de volume de votre moniteur et de votre apparil HDMI/DisplayPort/USB C.Assurez-vous que le pilote de la carte de son de votre ordinateur a été correctement installé et activé. |
3.5 Modes de fonctionnement pris en charge
| Résolution Fréquence | Fréquence horizontal (KHz) | Fréquence vertical (Hz) | Pixel (MHz) |
| 640x480 | 31,47(N) | 59,94(N) | 25,18 |
| 640x480 | 35,00(N) | 66,66(N) | 30,24 |
| 640x480 | 37,87(N) | 72,82(N) | 31,5 |
| 640x480 | 37,5(N) | 75,00(N) | 31,5 |
| 720x400 | 31,47(N) | 70,08(P) | 28,32 |
| 800x600 | 35,16(P) | 56,25(P) | 36 |
| 800x600 | 37,88(P) | 60,32(P) | 40 |
| 800x600 | 46,86(P) | 75,00(P) | 49,5 |
| 1024x768 | 48,36(N) | 60,00(N) | 65 |
| 1024x768 | 56,476(N) | 70,069(N) | 75 |
| 1024x768 | 60,02(N) | 75,00(N) | 78,75 |
| 1152x864 | 67,5(P/N) | 75,00(P/N) | 108 |
| 1280x720 | 45,00(P) | 60,00(N) | 74,25 |
| 1280x768 | 47,78(P) | 60,00(N) | 79,5 |
| 1280x800 | 49,7(P) | 60,00(N) | 83,5 |
| 1280x960 | 60,00(P) | 60,00(N) | 108 |
| 1280x1024 | 63,98(P) | 60,02(P) | 108 |
| 1280x1024 | 79,98(P) | 75,02(P) | 135 |
| 1440x900 | 55,94(N) | 59,89(P) | 106,5 |
| 1600x1200 | 75,00(P) | 60,00(P) | 162 |
| 1680x1050 | 65,29(N) | 60,00(P) | 146,25 |
| 1920x1080 | 67,5(P) | 60,00(P) | 148,5 |
| 1920x1200(Blanking réduit) | 74,038(P) | 59,95(N) | 154 |
| 1920x1200 | 74,556(N) | 59,885(P) | 193,25 |
| 2048x1152(Blanking réduit) | 70,99(P) | 59,9(N) | 156,75 |
| 2560x1080 | 66,636(P) | 59,978(N) | 181,25 |
| 2560x1440 | 88,787(P) | 59,951(N) | 241,5 |
| 2560x1440 | 111,786(P) | 74,924(N) | 298,47 |
« P » / « N » est pour polarité « Positive » / « Négative » de H-sync/V-sync entrant (synchronisation d'entrée).
Lorsque le moniteur fonctionne en mode vidéo (c.-à-d. n'affiche pas de données), les modes haute définition suivants sont pris en charge en plus de la vidéo en définition standard.
| Nom de fréquence | Format de pixel | Fréquence horizontal (kHz) | Fréquence verticalie (Hz) | Taux de pixels (MHz) |
| 480p | 720 x 480 | 31,469 | 60 | 27 |
| 720p60 | 1280 x 720 | 45 | 60 | 74,25 |
| 576p | 720 x 576 | 31,25 | 50 | 27 |
| 720p50 | 1280 x 720 | 37,5 | 50 | 74,25 |
| 1080p60 | 1920 x 1080 | 67,5 | 60 | 148,5 |
| 1080p50 | 1920 x 1080 | 56,25 | 50 | 148,5 |
