MODE D'EMPLOI CTN613EHST SAMSUNG

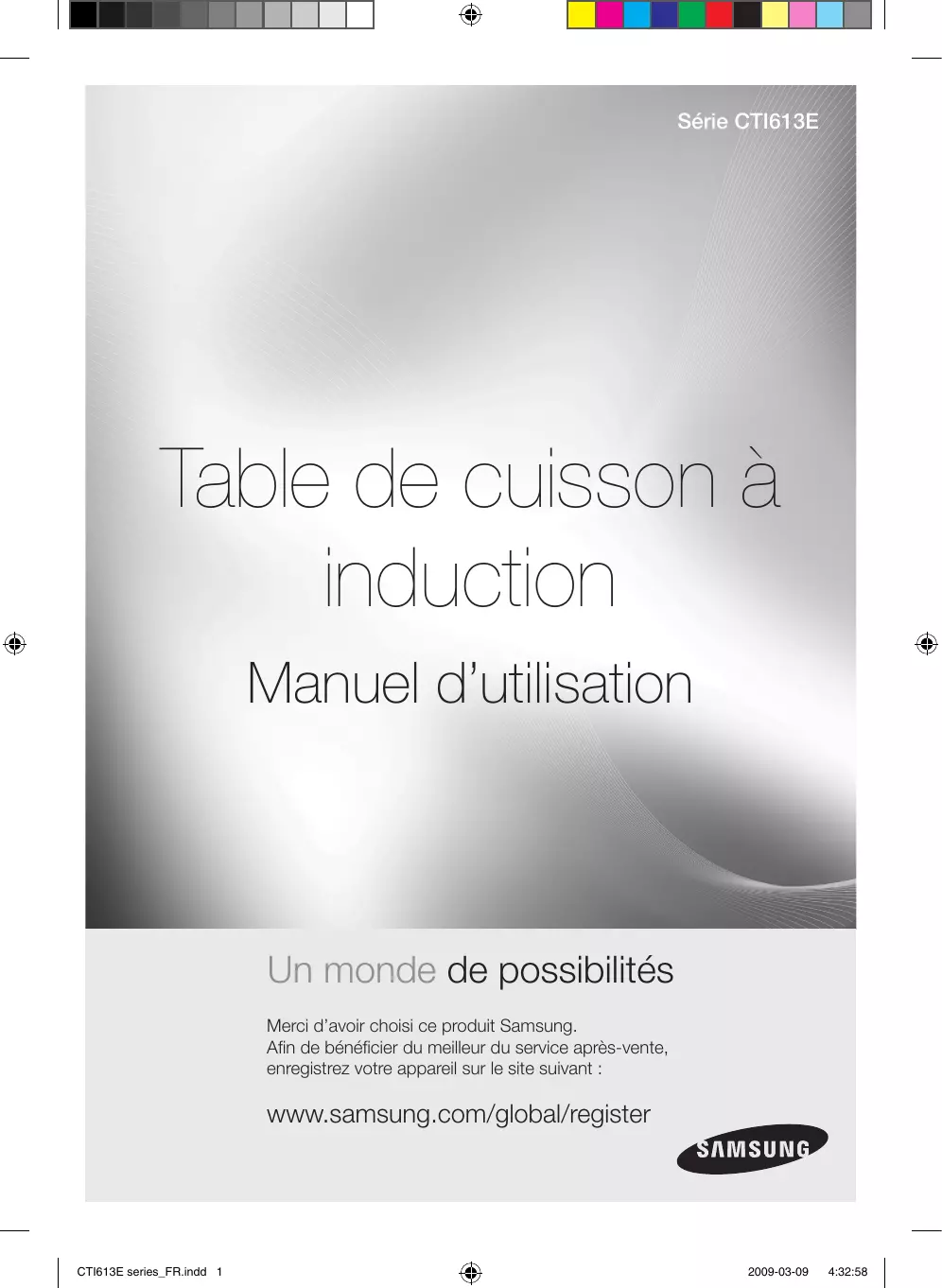

Table de cuisson à induction

Manuel d'utilisation

Un monde de possibilités

Merci d'avoir besoin ce produit Samsung.
Afin de bénéficiair du meilleur du service après-vente,
enregistrez votre(AP)appareil sur le site suivant:

www.samsung.com/global/register

Utilisation de ce manuel

Avant d'utiliser l'appareil, veuillez dire attentivement toutes les instructions et notamment les consignes de sécurité figurant dans la section suivante. Conservez soigneusement ce manuel en vue d'une consultation ultérieure. Remettez-le au propretaire suivant en cas de vente.

LES SYMBOLES SUIVANTS SONT UTILISÉS DANS CE MODE D'EMPLOI

!	Ce symbole indique des remarques importantes concernant la sécurité. Avertissement signale des informations ayant trait à votre sécurité personnelle. Important signale des informations destinées à vous éviter d'endommager l'appareil.
	Mesures à prendre pour contribuer à la protection de l'environnement.
	Informations utiles et conseils pratiques.

Numérotable des instructions d'utilisation de l'appareil étape par étape.

Ce manuel propose des solutions pour les problèmes que l'utilisateur peut déterminer et résoudre lui-même. Reportez-vous pour cela à la section « Dépannage »

Consignes de traitement des déchets

ÉLIMINATION DU MATÉRIEL D'EMBALLAGE

L'ensemble du matériel utilise pour emballer l'appareil est entièrement recyclable. Les éléments en papier et en mousse dure portent la mention appropriée. Veuillez jeter le matériel d'emballage et les-appareils usagés en respectant lesnormes de sécurité et d'environnement en vigueur dans notre pays.

MISE AU REBUT DE L'APPAREIL USAGÉ

Avertissement: Avant de vous débarrasser de votre apparéil usage, veillez à lemettre totalément hors service afin d'eviter tout danger.

Pour cela, demandez à un technicien qualifié de débrancher l'appareil de l'alimentation secteur et de retarder la prise mâle.

L'appareil ne doit pas etre jetec avec les ordures menagères.
- Renseignez-vous auprès du service de voirie de votre ville ou de votre mairie pour connaître les dates de ramassage et les sites de traitement des ordures menagères.

INSTALLATION DE LA TABLE DE CUISSON

PIECES ET CARACTERISTIQUES

AVANT DE COMMENCER

UTILISATION DE LA TABLE DE CUISSON

15

CUISSON

NETTOYAGE ET ENTRETIEN

23

GARANTIE ET ASSISTANCE

25

CHARACTERISTIQUES TECHNIQUES

27

7 Réglementation et conformité
7 Consignes de sécurité pour l'installateur
8 Raccordement à la prise d'alimentation secteur
9 Installation de l'appareil sur le plan de travail

11 Zones de cuisson
11 Tableau de commande
12 Composants
12 Chauffage par induction
13 Principales caractéristiques de l'appareil
Dispositif d'arrêt de sécurité
14 Témoin de chaleur résiduelle
15 Detection de la temperature
15 Premier nettoyage

16 Récipients pour les zones de cuisson à induction
16 Teste d'aptitude à l'emploi
16 Tailles des recipients
17 Utilisation d'ustensiles adaptés

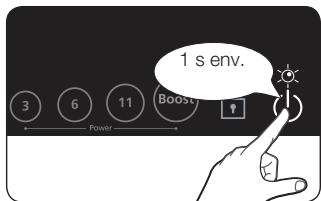

17 Utilisation des touches sensitives
18 Mise sous tension de I'appareil

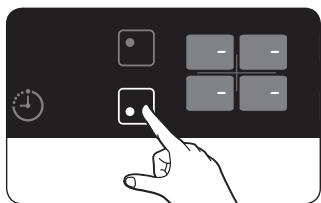

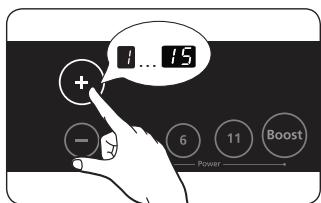

18 Sélectionnez la zone de cuisson et le réglage de la température.
18 Mise hors tension de I'appareil
19 Mise hors tension d'une zone de cuisson
19 Utilisation de la sécurité enfants
20 Minuterie
21 Commande d'augmentation de la puissance
21 Gestion de la puissance
22 Suggestion de réglages pour la cuisson d'aliments spécifique
23 Table de cuisson
24 Cadre de la table de cuisson
24 Pour éviter d'endommager votre apparéil

25 Questions fréquentes et dépannage
26 Assistance

27 Caracteristiques techniques
27 Foyers

Installation de la table de cuisson

Important:

l'installation et le branchement de cet apparéil doivent impérativement être effectués par un technicien qualifié.

Veuillez vous conformer à ces instructions. Tout dommage résultat d'une mauvaise installation ne sera pas couvert par la garantie.

Les caractéristiques techniques figurent à la fin de ce manuel.

RÉGEMENTATION ET CONFORMITÉ

Cet apparéil est conforme aux normes suivantes :

• EN 60335 - 1 et EN 60335 - 2 - 6 relatives à la sécurité des apparciels électriques à usages domestiques et similaires ;
• EN 60350 ou DIN 44546 / 44547 / 44548 relatives aux caractéristiques de fonctionnement des cusinières, tables de cuisson, jours et grils électriques destinés à un usage domestique ;
  EN55014-1
  EN55014-2
  EN61000-3-2:et
• EN 61000 - 3 - 3 relatives aux exigences générales propres à la compatibilité electromagnétique (CEM).

Cet apparéil est conforme aux directives européennes suivantes :

2006/95/EC, directive basse tension
2004/108/EEC, directive compatibilité electromagnétique

CONSIGNES DE SECURITE POUR L'INSTALLATEUR

• L'installation électrique nécessite un dispositif permettant de couper cet apparéil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm. Les dispositifs suivants peuvent être utilisés : disjoncteurs, fusibles (les fusibles à vis doivent être reliés de leur socle), disjoncteurs différentiels et contacteurs.
• Cet apparéil est conforme à la directive EN 60335 - 2 - 6 relative à la protection contre les incendies. Ce type d'apparéil peut être adossé à un placard haut ou à un mur.
• N'installez pas de tiroir sous la table de cuisson.
• L'installation doit assurer une protection contre les chocs.
• Les éléments de cuisine dans lesquels l'appareil est encastré doivent être conformes à la norme DIN 68930 en matière de stabilité.
• Afin d'éviter tout risque de moisissure, toutes les zones coupées doivent être enduites d'un mastic protecteur.
• Sur les surfaces carrelées, la zone sur laquelle repose la table doit être complètement jointoyee.
• Sur de la pierre naturelle ou artificielle ou des surfaces céramiques, les ressorts à action rapide doivent être fixés à l'aide d'une résine artificielle ou d'un adhésif à deux composants approprié.
  Assurez-vous que le mélange adhére parfaitement et uniformément au plan de travail. N'utilise pas de mastic silicone. En cas de réparation, il serait très difficile de déplacer la table de cuisson.
  Pour démonter la table de cuisson, dégagez-la en la boulevant par dessous.

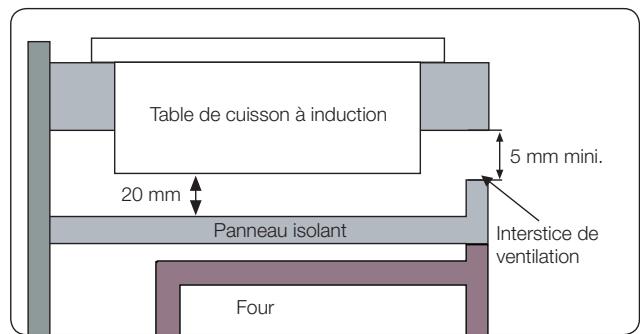

• Une planche doit être installée sous la table de cuisson.
• L'interstice de ventilation entre la surface de travail et l'avant de l'élement situé sous la table ne doit pas être couvert.

RACCORDEMENT À LA PRESE D'ALIMENTATION SECTEUR

Avant de brancher l'appareil, vérifie que la tension nominale de l'appareil (tension électrique indiquée sur la plaque signalétique) correspond à la tension d'alimentation du secteur. La plaque signalétique est située sur le revêtement inférieur de la table de cuisson.

! Coupe l'alimentation avant de brancher les câbles.

La tension électrique de l'élement chauffant est de CA 230 V~. Cet apparéil fonctionné également très bien sur des réseaux électriques de CA 220 V~ ou CA 240 V~.

Le raccordement au réseau de la table de cisson doit être effectué de manière à prévoir un coupe-circuit sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

(ex.: disjoncteur, disjoncteur différentiel ouFuse).

Pour le branchement à la prise d'alimentation secteur, il convient d'utiliser un cable de type H05RN - F ou d'une capacité supérieure.

	Courant nominal de l'appareil (A)	Section transversale nominale \( \left( {\mathrm{{mm}}}^{2}\right) \)
1N~	\( > {25} \) et \( \leq {32} \)	\( \geq {2.5} \)
2N~	\( > {10} \) et \( \leq {16} \)	\( \geq {1.5} \)

Le branchement doit être effectué conformément au schéma. Les raccordements doivent être effectuels en fonction du schéma de branchement approprié.

Le cable de mise à la terre est branché à la borne. Le cable de mise à la terre doit être plus long que les cables transportant le courant électrique.

Les branchements de cables doivent être conformes aux normes en vigueur et les vis de borne correctement serrées.

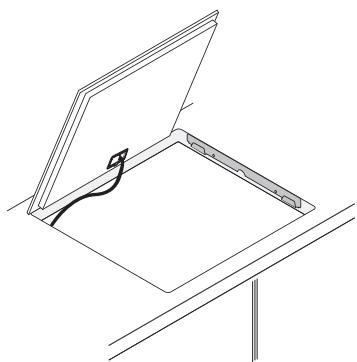

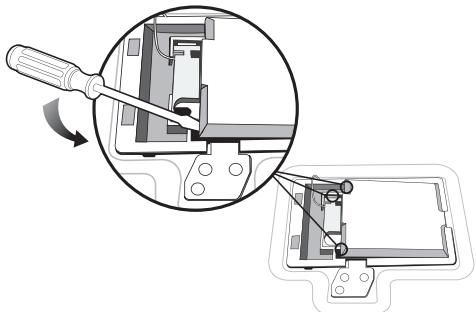

Il convient de fixer le cable de branchement dans le serre-cable de la prise d'alimentation secteur et de fermer la protection en appuyant fermement dessus (pour la verrouiller).

Avant la première mise en marche, retirez les évventuels films protecteurs ou étiquettes de la surface vitrocéramique.

Une fois la plaque de cuisson raccordée à l'alimentation électrique, vérifie que toutes les zones de cuisson sont prêtes à être utilisées en les allumant une par une et en les réglient sur la puissance maximale à l'aide d'ustensiles de cuisine appropriés.

Lors de la première mise sous tension de la table de cuisson, tous les témoins lumineux s'allument et la sécurité enfants est activée.

1N~	220-240V~ ④ PE L1 N
2N~	380-415V~ 220-240V~ ④ PE L1 L2 N

< >

L: Marron

N:Bleu

PE:Vert

Avertissement: pour éviter d'endommager les composants, vérifie bien (au niveau de la conformité) l'attribution phase et neutre des branchements de l'habitation et des appareils (cf. schémas de câblage).

Tout dommage résultat d'une mauvaise installation ne sera pas couvert par la garantie.

Recopiez le numéro de série inscrit sur la plaque signalétique de l'appareil avant de procéder à l'installation.

Ce numero vous sera demandé si vous faites appel à un service de dépannage. Etant donné qu'il figure sur la plaque signalétique située sous l'appareil, vous ne pourrez plus y acceder après l'installation.

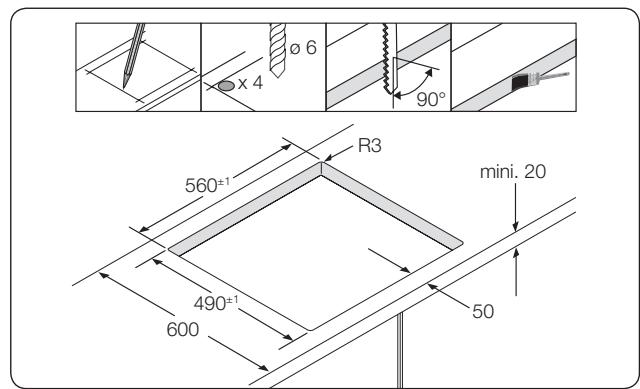

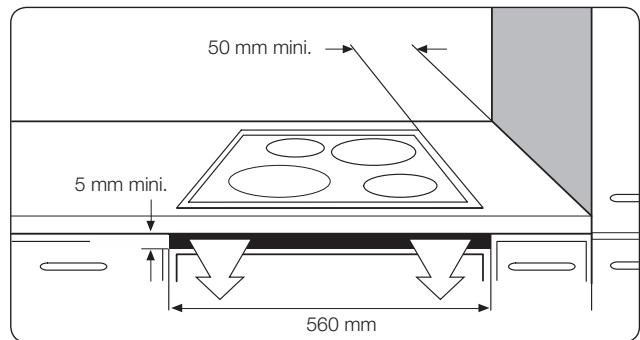

Veillez à respecter scrupuleusement les indications relatives aux espaces et distances de sécurité minimums exigés.

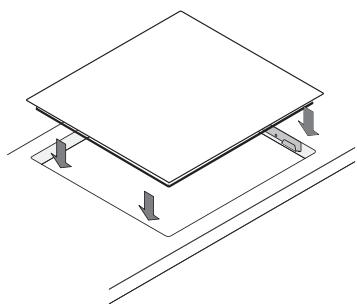

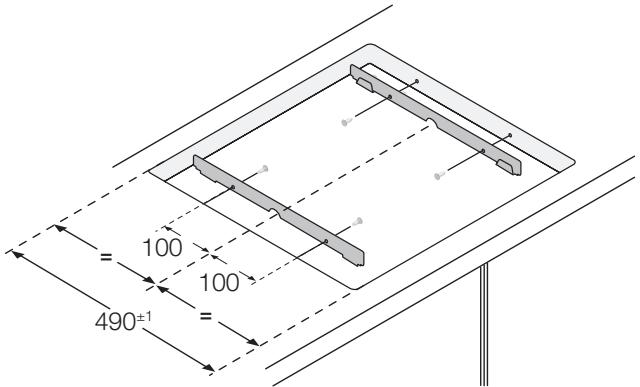

Mettez en place les fixations de chaque côté à l'aide des vis fournies avant de monter la table de cuisson sur les fixations.

Pièces et caractéristiques

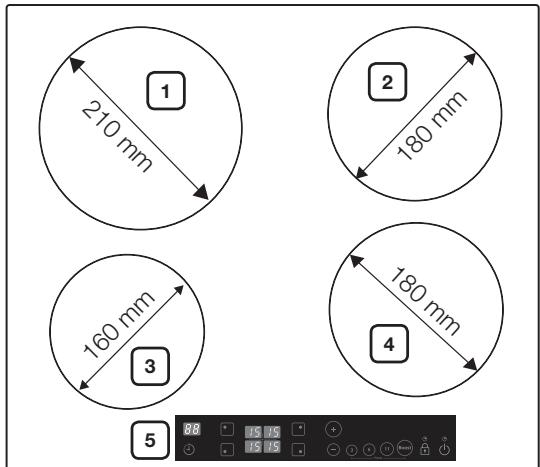

ZONES DE CUISSON

1. Zone de cuisson à induction de 2200 W avec augmentation de la puissance de 3200 W
2. Zone de cuisson à induction de 1800 W avec augmentation de la puissance de 2600 W
3. Zone de cuisson à induction de 1400 W avec augmentation de la puissance de 2000 W
4. Zone de cuisson à induction de 1800 W avec augmentation de la puissance de 2600 W
5. tableau de commande

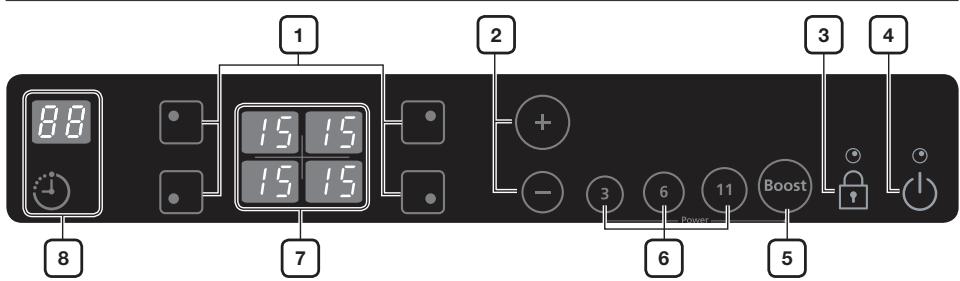

TABLEAU DE COMMANDE

1. Touches de sélection de la zone de cuisson
2. Touches de réglage de la température et touches de réglage de la minuterie
3. Touche sensitive de verrouillage
4. Touche sensitive Activer/Désactiver
5. Touche de sélection de puissance Boost
6. Préselection de puissance
7. Témoins du réglage de la température et de la chaleur résiduelle
8. Témoin de la minuterie et touche sensitive

Table de cuisson à induction

Fixations

Vis

Câble d'alimentation

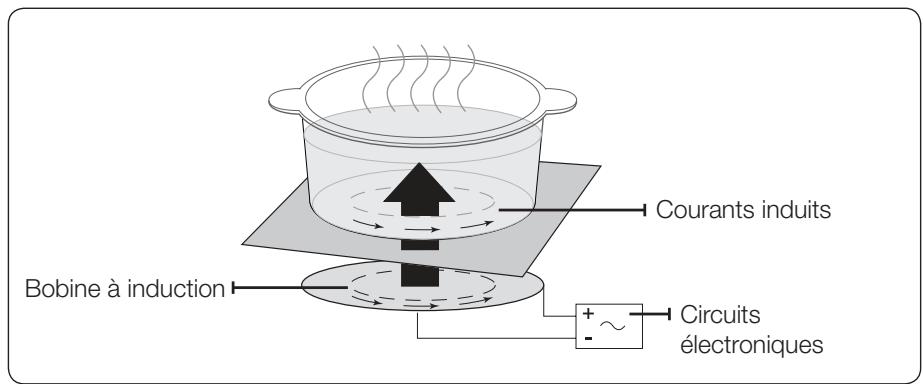

CHAUFFAGE PAR INDUCTION

• Principe du chauffage par induction: lorsque vous placez vos récipients sur une zone de cuisson et que vous l'allumez, les circuits électroniques de votre table de cuisson à induction produit des "courants induits" dans le fond des récipients, ce qui augmente instantanément leur température.

• Vitesse de cuisson et friture plus grande: étant donné que la casserole est chauffée directement et non la plaque vitrée, l'efficacité est plus grande que dans d'autres systèmes car il n'y a presque pas de perte de chaleur. La plupart de l'énergie absorbée est transformée en chaleur.

• Surface de cuisson en vitrocéramique: l'appareil est équipé d'une surface de cuisson en vitrocéramique et de quatre zones de cuisson ultra rapides.

• Touches sensitives: l'appareil fonctionné à l'aide de touches sensitives.
• Nettoyage facile: l'avantage de la vitrocéramique et des touches sensitives est d'offrir une(Meilleure)accessibilité pour le nettoyage. La surface plate et lisse est facile à nettoyer.
• Touche Activer/Désactiver: la touche sensitive « Activer/Désactiver » permet d'allumer/étéindre l'appareil. En effleurant cette touche, vous pouvezmettre en marche ou couper l'alimentation.
• Indicateurs de commande et de fonction: l'affichage numérique et les témoin lumineux indiquent l'etat des réglages et des fonctions activées, ainsi que la présence de chaleur résiduelle sur les différentes zones de cuisson.
  Dispositif d'arrêt de sécurité: un dispositif d'arrêt de sécurité permet d'éteindre automatiquement les zones de cuisson après un intervalle de temps déterminé si aucun réglage n'est modifié.
• Témoin de chaleur résiduelle: une icône symbolisant la chaleur résiduelle s'affiche si la surface de cuisson est encore chaude afin d'éviter tout risque de brûlle.
• Présélection de puissance: vous pouvez désir la puissance préseLECTIONnée en toute simplicité.

3	Réglage de la température °
6	Réglage de la température °
11	Réglage de la température °

• Augmentation de la puissance (Boost): utilisez cette fonction pourCHAuffer le contenu de la casserole plus vite qu'a l'aide de la puissance maximale 15'. (L'écran d'affichage indique 18').
• Détection automatique de récipient: chaque zone compte un système de détction automatique de récipient. Ce système est régé de manière à détecter les casseroles dont le diamètre est légèrement inférieur à celui de la zone de cuisson. Les casseroles doivent toujours être placées au centre de la zone de cuisson. Utilisez toujours des ustensiles appropriés.

• Affichages numériques: les quatre champs d'affichage correspondent aux quatre zones de cuisson.
  Ils affichent les informations suivantes :

• • appareil allumé ;
• à 15. F réglages de la température sélectionnées ;
• H presence de chaleur residuelle;
• l sécurité enfants activée ;
• message d'erreur : la touche sensitive n'a pas ete actionnee depuis plus de 10 secondes ;
• message d'erreur : la plaque de cuisson a surchauffé en raison d'un dysfonctionnement (exemple : utilisation avec un-scripte vide) ;
• message d'erreur : le récipient est inadapté ou trop petit ou chaque rérecipient n'a été place sur la zone cuisson.

Si l'une des zones de cuisson n'a pas ete eteinte et que la chaleur n'a pas ete reglee apres un long intervalle de temps, cette zone s'eteint automatquement.

Toute présence de chaleur résiduelle est signalée par la dette (pour « hot » (chaud)) dans le champ d'affichage correspondant à la zone de cuisson en question.

Les zones de cuisson s'éteignent automatiquement après les intervalles de temps suivants :

Réglage de la température	Mise hors tension
1-3	au bout de 6 heures
4-6	au bout de 5 heures
7-9	au bout de 4 heures
10-15	au bout de 1h 30

Si la table de cuisson est surchauffee à cause d'un dysfonctionnement, s'affiche et la table de cuisson s'eteint.

Si récipient est inadapté ou trop petit ou siaucun récipient n'a été placé sur la zone cuisson, s'affiche. Avec 5 minutes, la zone de cuisson correspondante s'eteint.

Si une ou plusieurs zones de cuisson venaient à s'éteindre avant la durée indiquée, reportez-vous à la section « Dépannage »

Autres motifs pour lesquels une zone peut s'eteindre

Toutes les zones de cuisson s'eteignent immédiatement si un liquide bouillant entre en contact avec le tableau de commande.

Le dispositif d'arrêt automatique est également activé si vous posez un tissu mouillé sur le tableau de commande. Dans les deux cas, l'appareil doit être rallumé à l'aide de la touche sensitive Activer/Désactiver (1) d'alimentation principale une fois le liquide essuyé ou le tissu retire.

TÉMOIN DE CHALEUR RÉSIDUELLE

Lorsqu'une des zones de cuisson ou toute la table est eteinte, la presence de chaleur residuelle est signalee par la lettre (pour « hot » (chaud)) dans le champ d'affichage de la zone de cuisson en question. Meme une fois la zone de cuisson eteinte, le temoin de chaleur residuelle reste affiche jusqu'à ce que la zone ait complètement refroidi.

Vou pouvez utiliser cette chaleur résiduelle pour conserver au chaud.

Important: le risque de brûlure subsiste tant que le témoin de chaleur résiduelle reste allumé.

Important: si l'appareil est mis hors tension, le symbole ±b disparaît et les informations relatives à la chaleur résiduelle ne sont plus visibles. Vous risquez néanmoins toujours de vous brûler. Afin d'éviter tout accident, soyez toujours prudent lorsque vous vous trouvez à proximité de la table de cuisson.

DÉTÉCTION DE LA TEMPERATURE

Si pour une quelconque raison la température des zones de cuisson vient à dépasser les niveaux de sécurité, la température de la zone de cuisson se règle automatiquement sur un niveau de puissance inférieur.

Après l'utilisation de la table de cuisson, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que les éléments électroniques de la table de cuisson aient refroidi. Le ventilateur de refroidissement s'allume et s'estint automatiquement en fonction de la température des éléments électroniques.

Avant de commencer

PREMIER NETTOYAGE

Nettoyez la surface en vitrocéramique à l'aide d'un chiffon humide et d'un nettoyant spécialement concu pour ce type de surface.

Important: n'utilise jamais de nettoyants corrosifs ou abrasifs. Vous risqueries d'endommager la surface.

Utilisation de la table de cuisson

RÉCIPIENTS POUR LES ZONES DE CUISSON À INDUCTION

La table de cuisson à induction ne peut être allumée que lorsqu'un récipient à base magnétique est place sur une zone de cuisson. Vous pouvez utiliser les récipiens suivants.

Matière des recipients

Matière des recipients	Utilisable
Acier, acier émaillé	Oui
Fonte	Oui
Acier inoxydable	Si recommendé par le fabricant
Aluminium, cuivre, laiton	Non
Verre, céramique, porcelainine	Non

Les recipients adaptés à la cuisson par induction sont étiquetés comme tel par le fabricant.

Certains écipients peuvent produit bruit lorsqu'ils sont utilisés sur les zones de cuisson par induction. Ces bruits ne sont pas un défaut de l'appareil et n'en affectent enaucun cas l'utilisation.

TESTE D'APTITUDE À L'EMPLOI

Un réseau est adapté à la cuisson à induction si un aimant est attiré par le fond du récipient.

TAILLE DES RÉCIPIENTS

Les zones de cuisson à induction s'adaptent automatiquement à la taille du fond du récipient jusqu'à une certaine limite. Cependant, la partie magnétique du fond du récipient doit avoir un diamètre minimal correspondant à la taille de la zone de cuisson.

Diamètre des zones de cuisson	Diamètre minimal du fond du réceptif
210 mm	180 mm
180 mm	145 mm
160 mm	100 mm

Les mêtres casseroles donnent les mêtres résultats.

• On reconnait une belle casserole à son fond. Celui-ci doit être épais et plat.
• Vérifiez le diamètre du fond du écipient lors de l'achat de nouvelles casseroles ou poèles. Les fabricants ne mentionnent souvent que le diamètre du bord du écipient.
• N'utilise pas de casseroles dont le fond est endommagé (ex. : rugueux, ébarbures). Des rayures peuvent apparaitre si vous faites glisser ces casseroles sur la surface de la table.
• A froid, les fonds des casseroles sont en général légèrement bombés vers l'intérieur (concaves). Ils ne doivent enaucun cas être bombés vers l'extérieur (convexes).
• Si vous utilise des recipients de cuisson spéciaux (ex. : autocuiseur, mjoteur ou wok), veuillez suivre les instructions du fabricant.

Conseils pour economiser de l'énergie

Vou puez très facilement réaliser des économies d'énergie non négligeables en observant les points suivants :

• Placez toujours les cassetoles et les poêles sur la zone de cuisson avant de l'allumer.
• Des zones de cuisson et des fonds de casseroles sales augmentent la consommation d'énergie.
  Recouvre si possible les casseroles et poêles d'un couvercle.
• Eteignez la zone de cuisson avant la fin de la cuisson afin d'utiliser la chaleur résiduelle pour conserver au chaud.

UTILISATION DES TOUCHES SENSITIVES

Si vous souhaitez utiliser les touches sensitives, appuyez du bout de votre doigt sur la touche souhaitée jusqu'à ce que le témoin correspondant s'allume/s'éteigne ou jusqu'à ce que la fonction souhaitée s'active.

Assurez-vous de n'appuyer que sur une seule touche du panneau lorsque vous utilisez l'appareil. Si vous appuyez du plat de votre doigt sur le panneau, vous risquez d'activen également la touche adjacente.

1. Appuyez sur la touche de verrouillage pendant environ 3 secondes.
2. L'appareil est allumé à l'aide de la touche sensitive Activer/Désactiver (1). Appuyez sur la touche sensitive Activer/Désactiver (1). pendant 1 seconde. L'affichage numérique indique (2).

Une fois la table allumée à l'aide de la touche Activer/Désactiver (1), vous avez 10 secondes pour selectionner une puissance ; sans quoi, pour des raisons de sécurité, l'appareil s'est int automatiquement.

SELECTIONNEZ LA ZONE DE CUISSON ET LE RÉGLAGE DE LA TEMPERATURE.

1. Pour selectionner la zone de cuisson, appuyez sur la touche correspondant à la zone de cuisson souhaitée.

1. Pour régler la puissance (1 à 15) pour la cuisson, appuyez sur les Touches de sélection de la température (+ ou -).

Pour un réglage plus rapide, appuyez sur les Touches de seLECTION de la température († ou (−)) jusqu'à ce que le valeur souhaitée soit atteinte. Si vous appuyez sur plusieurs touches pendant plus de 10 secondes, le message (2) apparait sur l'affichage du réglage de la puissance. Appuyez sur la touche Activer/Désactiver (1) pour réinitialiser.

MISE HORS TENSION DE L'APPAREIL

Vous pouvezmettreI'appareilentierement hors tension en appuyant sur la touche
Activer/Désactiver 已 Appuyez sur la touche Activer /Désactiver

Après avoir mis l'une des zones de cuisson ou toute la surface hors tension, la présence de chaleur résiduelle au niveau de la/des zone(s) concernée(s) est signalée par un affichage numérique sous la forme d'un (pour « hot » (chaud)).

MISE HORS TENSION D'UNE ZONE DE CUISSON

Pour eteindre une zone de cuisson, ramenez la puissance a - a l'aide de la touche sensitive (一) du tableau de commande.

Pour eteindre plus rapidement, appuyez deux fois sur la touche correspondant à la zone de cuisson.

UTILISATION DE LA SECURITE ENFANTS

La sécurité enfants permet d'éviter une mise sous tension accidentelle de la table de cuisson et donc l'activation de la surface de cuisson.

Voussouspèez égalementverrouiller le tableau de commande (à l'exception de la touche sensitive Activer/Désactiver )afin d'éviter toute modification accidentelles des réglages,par exemple en essuyant le plan de cuisson.

Activation/désactivation de la sécurité enfants

1. Appuyez pendant environ 3 secondes sur la touche sensitive de verrouillage Un signal sonore de confirmation retentit.

1. Appuyez sur n'importe qu'elle touche de commande. Le symbole s'affiche, indiquant que la sécurité enfants est activée.

1. Pour désactiver la sécurité enfants, appuyez sur la touche de déverrouillage à nouveau pendant 3 secondes. Un signal sonore de confirmation retentit.

Il existe deux façon d'utiliser la minuterie :

Utiliser la minuterie comme dispositif d'arrêt de sécurité :

Si une durée spécifique est associée à une zone de cuisson, celle-ci s'éteint automatiquement une fois la durée écoulée. Cette fonction peut être utilisée simultanément pour plusieurs zones de cuisson.

Utilisation de la minuterie :

L'utilisation de la minuterie est impossible lorsqu'une zone de cisson est allumée.

Réglage du dispositif d'arrêt de sécurité

La/Les zone(s) de cuisson pour lesquelles vous souhaitez activer le dispositif d'arrêt de sécurité doivent être allumées.

1. A l'aide de la touche sensitive de la

minuterie (一) , selectionnez la zone de cuisson pour laquelle vous souhaitez régler l'heure d'arrêt de sécurité.

Une fois que vous avez sélectionné la première zone de cuisson active, appuyez sur la touche sensitive de la minuterie et le tímoin correspondant se met à clignoter lentement.

Par exemple, le témoin avant gauche correspond à la zone de cuisson avant gauche. --- apparait sur l'affichage de la minuterie.

Appuyez à nouveau sur la touche sensitive de la minuterie pour sélectionner la zone de cuisson active suivante.

1. Utilisez les touches de réglage de la minuterie (+) ou (-) pour sélectionner

la durée souhaïée (ex. : 15 minutes). La zone de cuisson s'eteindra automatiquement une fois cette durée écoulée.

Le dispositif d'arrêt de sécurité est à present activé.

Si vous souhaitez afficher la durée

restante pour l'une des zones de cuisson, appuyez sur la touche sensitive de la

minuterie

Le témoin de la touche correspondante commence alors à clignoter lentement.

Yououpouvez réinitialiser les réglages à l'aide des touches de réglage de la

minuterie () ou () . Une fois la durée spécifiée écoulée, la zone de cuisson s'eteint automatiquement; un signal sonore de confirmation retentit et le tímein de la minuterie s'affiche.

Pour effectuer vos réglages plus rapidement, appuyez sur les touches de réglage de la minuterie (+) ou (-) jusqu'à ce que vous ayez atteint la valeur souhaïée.

Si vous appuyez en premier sur la touche , le réglage de la minuterie démarre à 99 minutes. Si vous appuyez en premier sur la touche , la minuterie démarre à 1 minute.

Minuterie

Pour pouvoir utiliser la fonction, vous doivent allumer l'appareil et éteindre toutes les zones de cuisson.

1. Appuyez sur la touche sensitive de la minuterie (心)

2. • apparait sur l'affichage de la minutesie.

3. Reglez la durée souhaïtée à l'aide des touches de réglage de la minuterie () ou () .

La fonction de cuisson est alors activée et le temps restant s'affiche sur l'affichage de la minuteserie.

Pour régler la durée restante, appuyez sur la touche sensitive de la minuterie (一) et

modifie les réglages à l'aide des touches de réglage de la minuterie () ou () .

COMMANDE D'AUGMENTATION DE LA PUISSANCE

La fonction d'augmentation de la puissance (Boo) permet d'augmenter la puissance de chacune des zones de cuisson. (exemple : porter a ébullition un grand volume d'eau)

La fonction d'augmentation de la puissance peut être activée pendant une durée maximale de 10 minutes pour chaque des zones de cuisson.

Une fois cette durée écoulée, les zones de cisson reviennent automatiquement au niveau de puissance 15.

Dans certaines circonstances, la fonction d'augmentation de la puissance peut etre désactivée automatiquement afin de proteger les composants électroniques internes de la table de cuisson.

GESTION DE LA PUISSANCE

Chaque zone de cuisson dispose d'une puissance maximale qui lui est propre.

Si le niveau de puissance est dépasse lors de l'activation de la fonction d'augmentation de la puissance, le dispositif de gestion de la puissance réduit automatiquement la température de la zone de cuisson apparée.

Côté gauche : les zones de cuisson 1 et 2 sont appariées
- Côté droit : les zones de cuisson 3 et 4 sont appariées
Le témoin de cette zone de cuisson passé de la température régée à la température maximale possible.
Exemple:

Dernier réglage de température de la zone de cuisson (N° 3)	Réglage de température de la zone appariée (N° 4)
	réglage de température d'origine	modification automatique réglage de température
Augmentation de la puissance	niveau 15	niveau 13

Si la tension d'alimentation est inférieure à CA 220 V\~, le dispositif de gestion de la puissance peut etre activé lorsque le reglage de la température correspond a 75.

SUGGESTION DE RÉGLAGES POUR LA CUISSON D'ALIMENTS SPECIFIQUES

Les chiffres répertoriés dans le tableau ci-dessous sont disponibles à titre indicatif. Les suggestions de réglages pour les différents modes de cuisson représentés reposent sur plusieurs variables, parmi lesquilles la qualité des plats à cuisson ainsi que la nature et la quantité des alimentents.

Puisssance	Mode de cuisson	Exemple de plats
14-15	Réchauffer Faire sauter Faire frire	Faire bouillir de grandes quantités de liquide, faire cuire des pâtes, saisir la viande, (goulache, viande à braiser)
10-13	Cuisson haute température Faire frire	Bifteck, pommes de terre rissolées, crépes
8-9	Faire frire	Escalope, côtelettes, foie, poisson, rissole,œufs sur le plat
6-7	Porter à ébullition	Faire bouillir des pommes de terre ou des légumes dans 1,5 l de liquide
3-5	Cuire à l'étuvée Mijoter Porter à ébullition	Cuire à l'étuvée ou faire mijoter de petites quantités de légumes, cuire du riz et des laitages
1-2	Faire fondre	Faire fondre du beurre ou du chocolat, dissoudre de la gélatine

Remarque

• Les valeurs indiquées dans le tableau ci-dessus sont données à titre indicatif.
• Les réglages devront être adaptations en fonction de l'ustensile utilisé et du type d'aliment.

Nettoyage et entretien

TABLE DE CUISSON

Important: n'appliquez aucun produit de nettoyage sur la surface en vitrocéramique lorsque celle-ci est chaude. Rincez la table à l'eau claire après le nettoyage car les produits peuvent avoir un effet corrosif s'ils sont chauffés. N'utilise aucun produit de nettoyage agressif (ex.: décapants pour grils ou fours, éponges ou poudre à récurer).

Après chaque utilisation, attendez que la surface vitrocéramique refroidisse légèrement avant de la nettoyer afin que les éventuelles projections de produits nettoyants ne brûlent pas sur la table. S'il y a lieu, retirez les traces de saleté incrustée, d'eau, de graissse ainsi que celles laissées par les ustensiles métalliques à l'aide d'un produit de nettoyage spécifique concu pour la vitrocéramique ou l'acier inoxydable ( disponible dans le commerce).

Salissures legères

1. Nettoyez la surface en vitrocérample à l'aide d'un chiffon humide.
2. Essuyez-la à l'aide d'un chiffon propre. Il ne doit rester aucune trace de détergent sur la surface.
3. Nettoyez la table de cuisson dans son intégralité une fois par semaine à l'aide d'un produit spécifique concu pour la vitrocéramique ou l'acid inoxydable (disponible dans le commerce).
4. Rincez la surface en vitrocéramique à l'eau claire (attention aux quantités) et essuyez-la à l'aide d'un chiffon sec qui ne peluche pas.

Salissures tenaces

1. Utilisez un grattoir pour surfaces en verre afin de retarder les traces laissées par les alimentés en cours de cuisson ou les taches incrustées.
2. Inclinez légèrement le gratoir au-dessus de la surface en vitrocéramique.
3. Retirez les salissures en frottant la lame contre la surface de la plaque.

Les grattoirs pour surfaces en verre et les nettoyants pour vitrocéramique sont disponibles auprès de détaillants spécialisés.

Salissures spécifiques

1. Enlevez immédiatement les traces de sucre brûlé, de plastique fondu, d'aluminium ou de tout autre produit à l'aide du grattoir lorsqu'elles sont encore chaudes.

Important: faites attention à ne pas vous brûler lorsque vous utilisez le grattoir sur une surface de cuisson chaude.

1. Nettoyez le table de cuisson comme à votre habitude une fois celle-ci refroidie. Si vous laissez refroidir une zone de cuisson sur laquelle un produit a fondu, faites-la chauffer à nouveau avant de la nettoyer.

Les rayures ou taches sombres causées par exemple par les bords rugieux d'une casserole ne peuvent pas'être enlevées. Ces taches n'entravent cependant pas le fonctionnement normal de la table.

CADRE DE LA TABLE DE CUISSON

Important: n'utilise jamais de vinaigre, jus de citron ou détartrant pour nettoyer le cadre de la table de cuisson. Des taches sombres risqueraient d'apparaître.

1. Nettoyez le cadre à l'aide d'un chiffon humide.
2. Humidifiez légèrement les taches ayant séché à l'aide d'un chiffon humide. Essuyez et séchez.

POUR ÉVITER D'ENDOMMAGER VOTRE APPAREIL

• N'utilise pas la table de cuisson comme plan de travail ou pour y entreposer des objets.
• N'allumez pas la table de cuisson si aucune casserole n'y est posée ou si la casserole est vide.
• La vitrocéramique est très solide et résistance aux aux écarts de température. Elle n'est cependant pas incassable.

Elle peut être endommagée lorsqu'un objet particulièrement pointu ou lourd sombe sur la surface de cuisson.

• Ne placez pas de casseroles sur le cadre de la table de cuisson. Vous risqueriez de rayer ou d'endommager la finition.
• Evitez de répandre des liquides acides (ex. : vinaigre, jus de citron ou produits détartrants) sur le cadre de la table de cuisson. Des taches sombres pourraient se former.
• Si du sucre ou une préparation à base de sucre entre en contact avec une zone de cuisson chaude, nettoyez immédiatement la table à l'aide d'un grattoir de cuisine tant que celle-ci est encore chaude. Si vous la laissez refroidir, vous risquez d'endommager la surface en la nettoyant.
• Ne laissiez pas d'objets ou produits susceptibles de fondre (ex.: plastique, papier aluminium ou papier sulfurisé) entre en contact avec la surface en vitrocéramique. Si un produit de cette nature fond sur la table de cuisson, retirez-le immédiatement à l'aide d'un gratvoir.

QUESTIONS FREQUENTES ET DÉPANNAGE

Une mauvaise utilisation peut entraîner de légers dysfonctionnements. Pour y.remédier, suivez les instructions ci-dessous. Ne tentez pas de réparer vous-même la table si les instructions suivantes s'avèrent inopérantes.

Avertissement: les réparations doivent impérativement être effectuées uniquement par un technicien qualifié. Des réparations non conformes peuvent faire courir de graves dangers à l'utiliser. Si vous appeareil nécessite des réparations, prenez contact avec le service après-vente.

Que doit je faire si les zones de cuisson ne fonctionnent pas?

Effectuez les vérifications suivantes :

• Les fusibles de l'installation électrique (boite à fusibles) sont-ils intacts? Si les fusibles sautent de manière répétée, contactez unElectricien/agréé.
  L'appareil est-il mis sous tension?
• Les témoins du tableau de commande sont allumés.
  La zone de cuisson est allumée.
• Les zones de cuisson sont régles sur la température souhaïée.

Que doit je faire si les zones de cuisson ne s'allument pas?

Effectuez les vérifications suivantes :

• Un intervalle de temps supérieur à 10 secondes s'est-il écoulé entre le moment où vous avez appuyé sur le bouton « Activer/désactiver » et le moment où la zone de cuisson souhaitée s'est allumée (reportez-vous à la section « Mise sous tension de l'appareil »)?
  Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide.

Que doit je faire si tous les témoins, hormis le témoin H de chaleur résiduelle, s'eteignent soudainement ?

Ce problème peut survenir si :

La touche sensitive « Activer /désactiver » a été actionnée accidentellement.
Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide.

Que doit je faire si, une fois la zone de cuisson eteinte, le temoin indiquant la presence de chaleur résiduelle ne s'allume pas?

Effectuez la vérification suivante :

• La zone de cuisson n'a-t-elle pas eu le temps de chauffer car elle a ete allumee pendant un intervalle de temps trop court ? Si la zone de cuisson est chaude, prenez contact avec le service après-vente.

Que doit je faire si la zone de cuisson ne s'allume pas ou ne s'éteint pas?

Cela peut être la conséquence de l'une des situations suivantes :

Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide.
La sécurité enfants est activée.

Que doit je faire si le témoin 5 est allumé ?

Ce problème peut survenir si :

• Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide. Appuyez sur la touche sensitive « Activer/désactiver » pour réinitialiser les réglages.

Que doit je faire si le témoin est allumé?

Ce problème peut survenir si :

La table de cuisson surchauffe a cause d'un dysfonctionnement.
- Àprous le refroidissement de la table de cuisson, appuyez sur la touche sensitive « Activer/désactiver » pour réinitialiser les réglages.

Que doit je faire si le témoin est allumé?

Ce problème peut survenir si :

Le récipient utilisé est inadapté ou trop petit ouaucun récipient n'etéplace sur la zone ci jsson.
- Si vous utilise des recipients adaptés, le message affché disparaît automatiquement. Si vous demandez l'assistance d'un technicien qualifié suite à une utilisation incorrecte de l'appareil, l'intervention pourra vous être facturée même si le problème survient pendant la période de garantie.

ASSISTANCE

Avant de faire appel au service d'assistance ou au service après-vente, veuillez vous reporter à la section « Dépannage ».

Si le problème persiste, suivez les instructions figurant ci-dessous.

S'agit-il d'un défaut technique ?

Si tel est le cas, contactez votre service après-vente.

Regroupez toujours toutes les informations nécessaires avant de passer votre appel. Cela permettra de déterminer plus facilement la nature du problème et de decide si une visite du technician qualifié est nécessaire.

Veuillez noter les informations suivantes :

• Quelle est la nature du problème?
• Aquel moment le probleme survient-il?

Avant de passer votre appel, notez le modèle et le numéro de série de l'appareil.

Ces informations figurent sur la plaque signalétique sous la forme suivante :

Description du modele
Code S / N (10 chiffres)

Nous vous recommendons de noter ces informations à cet emplacement afin de les retrouver facilement.

Modèle :

Numéro de série :

Dans quels cas des frais d'assistance vous sont facturés, même pendant la période de garantie?

• Si vous auriez pu remodelier vous-même au problème en vous reportant à la section « Dépannage »
• Si le technicien qualifié est obligé de se déplacer plusieurs fois car vous ne lui avec pas fourni les informations nécessaires avant sa visite, par exemple pour rapporter des pieces. Préparez votre appel en suivant les instructions ci-dessus afin d'éviter de devoir supporter les frais de ces déplacements.

Caracteristiques techniques

CARACTERISTIQUES TECHNIQUES

Dimensions de l'appareil	Largeur	575 mm
	Profondeur	505 mm
	Hauteur	62 mm
Dimensions extérieures du plan de travail	Largeur	560 mm
	Profondeur	490 mm
	Rayon d'angle	3 mm
Tension électrique		220 - 240 V ~ 50/60 Hz
Puisance de sortie maximale		7,2 kW
Poids	Net	12 kg
	Brut	14,5 kg

FOYERS

Emplacement	Diamètre	Puisance
Avant gauche	160 mm	1400 W / Boost 2000 W
Arrière gauche	210 mm	2200 W / Boost 3200 W
Arrière droit	180 mm	1800 W / Boost 2600 W
Avant droit	180 mm	1800 W / Boost 2600 W

Français

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et Electroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pritiquant le tri sélectif)

Ce symbole sur le produit, ses accessories ou sa documentation indique que ni ne produit, ni ses accessories Electroniques usages (charger, casque audio, cable USB, etc.), ne peuvent être jétées avec les autres déchets mençagers. La mise au rebut inconnue de déchets représentant des risques environnementaux et de santé publique, veillée separer vos produits et accessories usages des autres déchets, Vouez favoriséz ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les participaux sont invitees à contacter le magasin leur asyant vendu le produit ou à se sauf un autre et au cours de l'année pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnelles sont invitees a contacter leurs fournisseurs et a consultier les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent ete jeter avec les autres dechets professionnels et commerciaux.
