HT-X620T/XE - Système audio SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma 2.1 canaux
Marque	Samsung
Modèle	HT-X620T/XE
Dimensions (L x H x P) - Unité principale	470 x 196 x 116 mm
Poids - Unité principale	4 kg
Dimensions enceintes avant (HT-X620)	101 x 230 x 150 mm
Poids enceintes avant (HT-X620)	0,71 kg
Dimensions caisson de basses	181 x 368 x 396 mm
Poids caisson de basses	5,6 kg
Consommation électrique	70 W
Types de disques pris en charge	DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, DVD±R/RW
Connectivité	HDMI sortie, vidéo composite, vidéo composante, entrée AUX (2x), entrée optique numérique, port USB, antenne FM, Bluetooth
Puissance des enceintes	Avant : 100 W x 2 (3 Ω), Caisson : 100 W (3 Ω)
Réponse en fréquence	20 Hz ~ 20 kHz
Fonctions principales	Lecture multidisque, USB Host, Bluetooth, HDMI-CEC (Anynet+), BD Wise, AV SYNC, CD Ripping, tuner FM, P. BASS, V-SOUND
Entretien et nettoyage	Nettoyer les disques avec un chiffon doux de l'intérieur vers l'extérieur. Éviter les solvants. Protéger de l'humidité et de la chaleur.

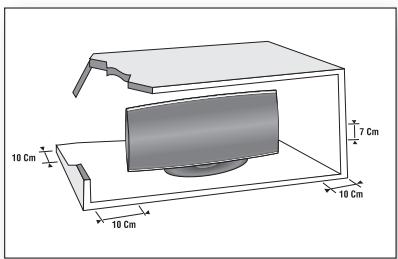

Sécurité	Assurer une ventilation de 7,5 à 10 cm autour de l'appareil. Ne pas obstruer les fentes. Débrancher en cas d'orage. Ne pas exposer aux sources de chaleur ou à la lumière directe du soleil.
Pièces détachées et réparabilité	Contactez le service client Samsung ou un centre de service agréé pour les pièces détachées et les réparations.
Informations générales	Notice en français disponible au format PDF. Code de région DVD : voir panneau arrière. Température de fonctionnement : +5°C à +35°C. Humidité : 10% à 75%.

FOIRE AUX QUESTIONS - HT-X620T/XE SAMSUNG

Quels types de disques puis-je lire avec ce système ?

Le Samsung HT-X620T/XE lit les DVD-VIDEO, CD audio, CD MP3/WMA, DivX, ainsi que les CD-R/RW et DVD±R/RW. Il ne lit pas les CD-ROM, DVD-ROM, DVD-RAM ou LD.

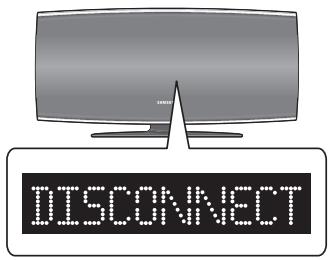

Comment connecter un périphérique Bluetooth ?

Appuyez plusieurs fois sur FUNCTION jusqu'à afficher BT AUDIO (mode Bluetooth). Sur votre périphérique Bluetooth, recherchez 'SAMSUNG HOME THEATER' dans la liste et connectez-vous (si demandé, code PIN 0000). La lecture de la musique se fait alors sur le home cinéma.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles (type AAA) et leur polarité. Assurez-vous d'être à moins de 7 mètres et dans un angle de ±30° du capteur. Nettoyez le capteur et vérifiez que vous êtes en mode DVD RECEIVER pour contrôler le lecteur.

Comment régler le décalage audio (AV SYNC) ?

En mode stop, appuyez sur MENU, allez dans Audio, puis AV-SYNC. Ajustez la valeur entre 0 ms et 300 ms à l'aide des touches fléchées pour synchroniser le son avec l'image.

Puis-je utiliser ce système avec un téléviseur non Samsung ?

Oui, vous pouvez connecter n'importe quel téléviseur via HDMI, composante ou composite. Cependant, la fonction Anynet+ (HDMI-CEC) ne fonctionne qu'avec les téléviseurs Samsung compatibles.

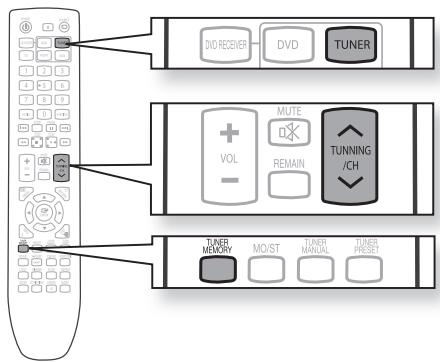

Comment enregistrer les stations FM ?

Syntonisez la station souhaitée en mode TUNER, puis appuyez sur TUNER MEMORY. Choisissez un numéro de préréglage (1 à 15) avec les touches fléchées et appuyez à nouveau sur TUNER MEMORY pour confirmer.

Mon disque n'est pas lu, que faire ?

Vérifiez que le disque n'est pas rayé ou sale. Nettoyez-le avec un chiffon doux. Assurez-vous que son code régional correspond à celui du lecteur (indiqué au dos). Les CD-R/RW et DVD±R/RW doivent être finalisés. Si le problème persiste, éteignez et rallumez l'appareil.

Est-il possible d'extraire des CD audio vers une clé USB ?

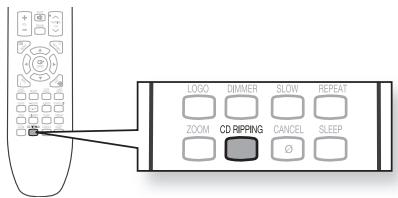

Oui, grâce à la fonction CD RIPPING. Insérez un CD audio et une clé USB, puis appuyez sur CD RIPPING pour extraire la piste en cours ou maintenez enfoncé pour extraire tout le CD. Les fichiers sont sauvegardés au format MP3 dans un dossier nommé RIPPING.

Comment configurer le contrôle parental ?

En mode stop, appuyez sur MENU, allez dans Setup puis Parental. Choisissez un niveau de classement (plus le niveau est élevé, plus le contenu est restrictif) et entrez le mot de passe (par défaut 7890). Les DVD avec un niveau supérieur ne seront pas lus.

Que faire en cas de condensation sur l'appareil ?

Si l'appareil a été déplacé d'un endroit froid à un endroit chaud, de la condensation peut se former à l'intérieur. Laissez l'appareil allumé en veille pendant 1 à 2 heures sans disque pour évacuer l'humidité avant de l'utiliser.

MODE D'EMPLOI HT-X620T/XE SAMSUNG

Système home cinéma numérique manuel d'utilisation

imaginez les possibilités

Merci d'avoir acheté un produit Samsung.

Pour bénéficier d'un service plus complet,

veuillez vous enregistrer sur

www.samsung.com/register

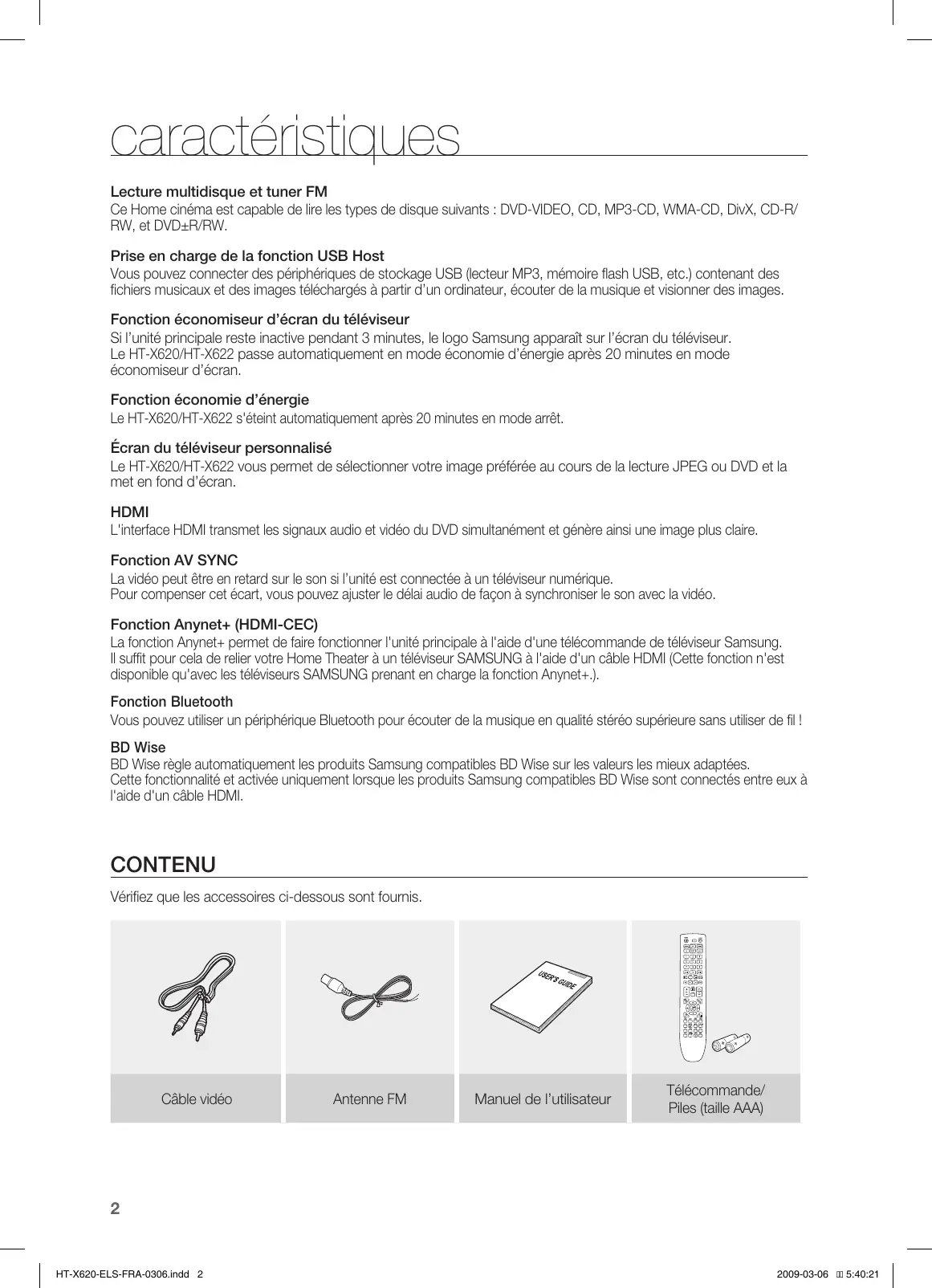

Lecture multidisque et tuner FM

Ce Home cinéma est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, et DVD±R/RW.

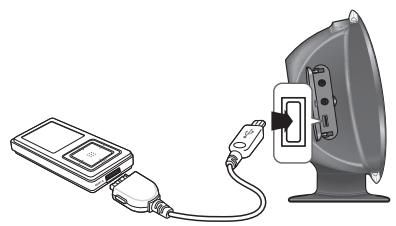

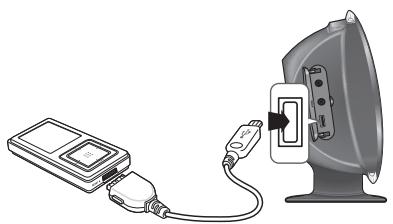

Prise en charge de la fonction USB host

Veuillez connecter des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargées à partir d'un ordinateur, écouter de la musique et visionner des images.

Fonction économiseur d'écran du téléviseur

Si l'unité principale reste inactive pendant 3 minutes, le logo Samsung apparait sur l'écran du téléviseur. Le HT-X620/HT-X622 passe automatiquement en mode économique d'énergie après 20 minutes en mode économiseur d'écran.

Fonction économique d'énergie

Le HT-X620/HT-X622 s'éteint automatiquement après 20 minutes en mode arrêt.

Écran du téléviseur personnalisé

Le HT-X620/HT-X622 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d'écran.

L'interface HDMI transmet les signaux audio et vidéo du DVD simultanément et génère ainsi une image plus claire.

Fonction AV SYNC

La vidéo peut être en retard sur le son si l'unité est connectée à un téléviseur numérique.

Pour compenser cet écart, vous pouvez ajuster le décalage audio de façon à synchroniser le son avec la vidéo.

Fonction anynet+ (hdmi-cec)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home Theater à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+).

Fonction bluetooth

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de fil !

BD Wise

BD Wise règle automatiquement les produits Samsung compatibles BD Wise sur les valeurs les plus adaptées.

Cette fonctionnalité est activée uniquement lorsque les produits Samsung compatibles BD Wise sont connectés entre eux à l'aide d'un câble HDMI.

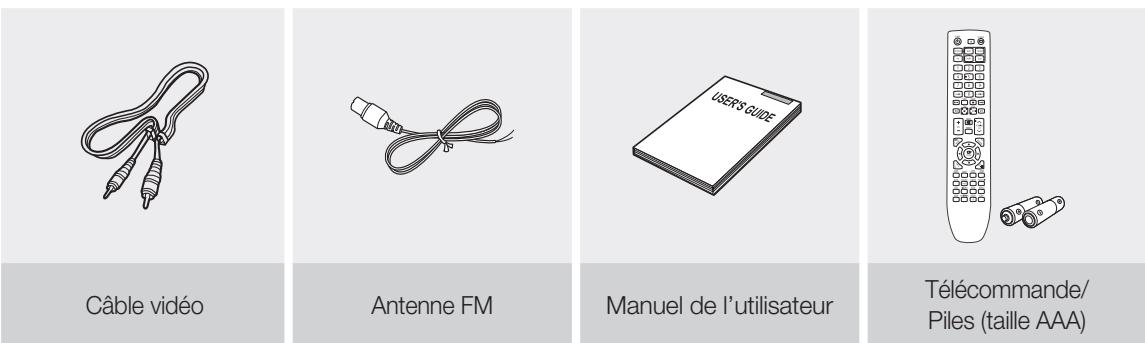

Vérifiez que les accessoires ci-dessous sont fournis.

Assurez-vous que l'alimentation électrique de votre maison corresponde à celle indiquée sur l'étiquette d'identification collée au dos de votre appareil. Installez celui-ci à plat, sur un support adaptable (meuble), en laissant suffisamment d'espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur.

Avant de déplacer le lecteur, assurez-vous que l'emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L'eteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Afin de débrancher entièrement le lecteur de l'alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l'appareil pendant un moment.

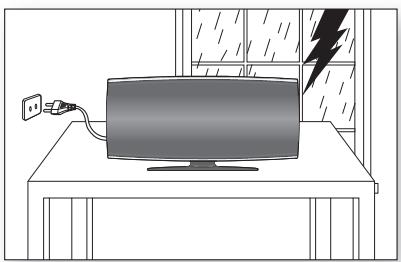

En cas d'orage, débranchez l'appareil de la prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil.

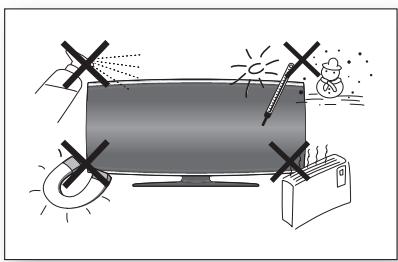

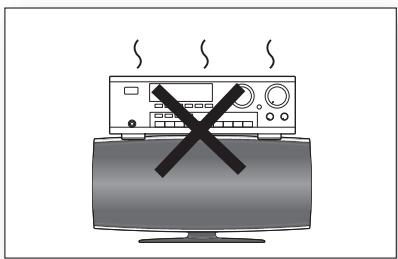

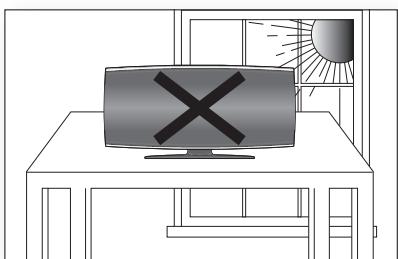

Ne placez pas l'appareil près de sources de chaleur ou directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l'unité.

Protégez le lecteur de l'humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs).

Déconnectez le câble d'alimentation si le lecteur fonctionne mal. Votre lecteur n'est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

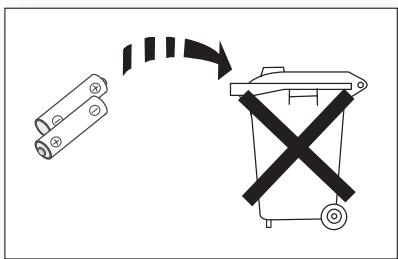

Les piles utilisées avec cet appareil contiennent des produits chimiques néfastes pour l'environnement. Ne jetez pas les piles avec vos déchets domestiques.

2 Contenu

Consignes de sécurité

3 Avertissements 4 Précautions

Premiers PAS

7 Avant de lire le manuel d'utilisation 8 Disques lisibles 8 N'utilisez pas les types de disques suivants! 8 Protection contre la copie 9 Types et caractéristiques de disques

Description

10 Panneau avant 11 Panneau arrière

Telecommande

12 Réglage de la télécommande 14 Fonctions de la télécommande

Connexions

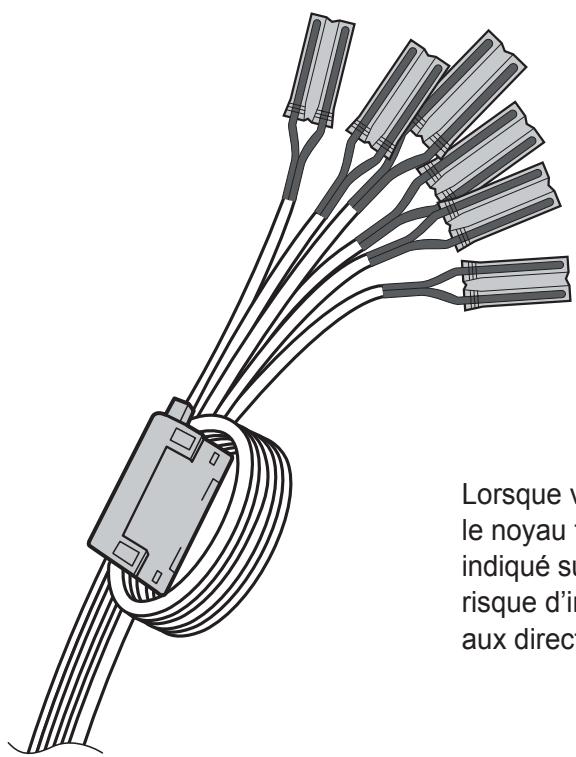

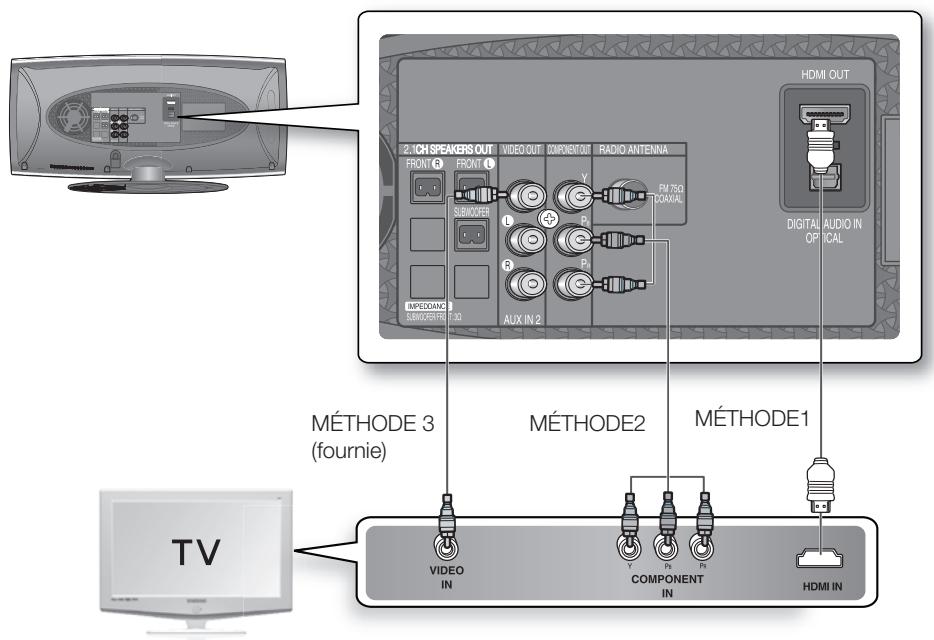

16 Connexion des enceintes 18 Branchement de la sortie vidéo au téléviseur 19 BD Wise (produits Samsung uniquement) 20 Fonction HDMI 21 Branchement d'un périphérique audio externe 23 Connexion de l'antenne FM

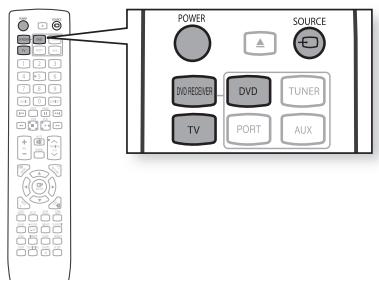

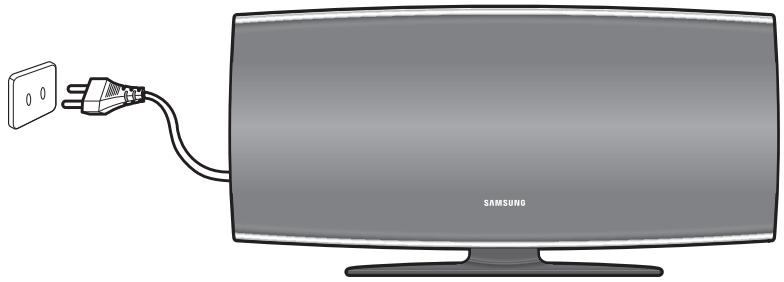

Avant d'utiliser votre système HOME cinéma

24 Avant d'utiliser votre système home cinéma

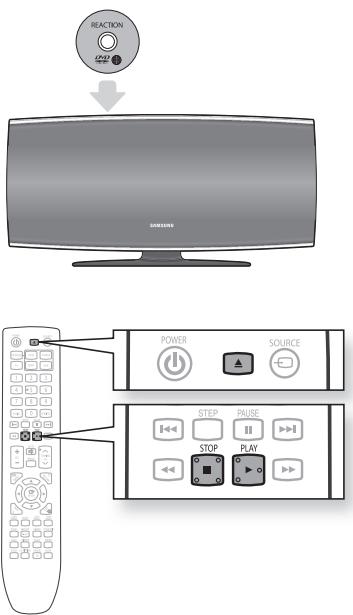

25 Lecture des disques 26 Lecture de CD MP3/WMA 27 Lecture de fichier JPEG 28 Lecture DivX 30 Utilisation de la fonction Lecture 38 Utilisation de BLUETOOTH 40 Lecture de fichiers multimédia à l'aide de la fonction USB HOST (HOTE USB)

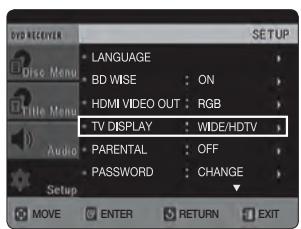

42 Configuration de la langue 42 Réglage du MODE HDMI VIDEO OUT 43 Configuration du type de l'écran du télévisieur 44 Configuration du contrôle parental (Niveau de classement) 44 Configuration du mot de passe 45 Paramétrage du papier peint 45 Pour sélectionner l'un des trois papiers peints que vous avez créé 46 Configuration de la compression DRC (Compression de la plage dynamique) 46 Paramétrage AV SYNC 47 Paramétrage de l'interface HDMI audio

RADIO

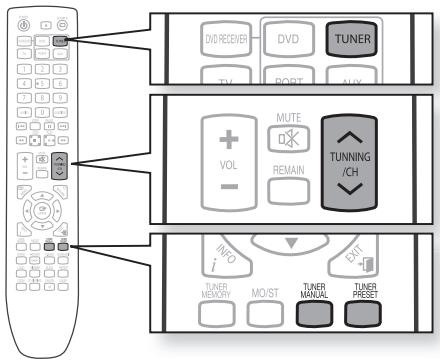

48 Écouter la radio 48 Pré-réglage des stations

49 Fonction Sleep timer 49 Régler la brillance de l'écran 49 Fonction Mute 49 P. BASS 50 V-SOUND (Son virtuel) 50 Fonction Casque virtuel 51 Utilisation de base CD RIPING 51 Configuration audio

Dépannage

52 Dépannage

LISTE des CODES de langues

54 Liste des codes de langues

Annexes

55 Précautions dans la manipulation et la conservation des disques 56 Caractéristiques 57 Avant d'utiliser les câbles des enceintes

Avant de LIRE le MANUEL d'utilisation

Assurez-vous de comprendre la signification des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans ce manuel

Icône	Terme	Définition
DVD	DVD	Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW enregistré en mode video, puis finalisé.
CD	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
MP3	MP3	Indique une fonction disponible avec un CD-R/-RW.
JPEG	JPEG	Indique une fonction disponible avec un CD-R/-RW.
DivX	DivX	Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD±R/RW, CD-R ou CD-RW).
!	Avertissement	Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut-être été annulé.
Remarque	Remarque	Indique un conseil ou une instruction permettant d'utiliser chaque fonction de manière optimale.

• Les instructions du présent manuel indiquées par le symbole "DVD (DVID)" s'appliquent aux disques de type DVD-VIDÉO et DVD-R/RW enregistrés en mode vidéo, puis finalisés. Lorsqu'un type de DVD particulier est mentionné, cela est indiqué en séparation.
• Un DVD-R/-RW qui n'a pas été enregistré correctement au format DVD Video ne pourra pas être lu.

Comment utiliser ce manuel d'utilisation

1) Familiarisez-vous avec les consignes de sécurité avant d'utiliser ce produit. (Reportez-vous aux pages 3 à 4). 2) En cas de problème, consultez la section Dépannage (reportez-vous aux pages 52 à 53).

Droits d'auteur

© 2009 Samsung Electronics Co., Ltd.

Tous droits réservés. Il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co., Ltd.

DVD (Digital Versatile Disc) offre des images et dessons fantastiques, grâce au son ambiphonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur (Votre lecteur DVD ne pourrait lire que des DVD ayant le même code de région.).

DISQUES LISIBLES

Type de disque	Marque (Logo)	Signaux enregistrés	Taille du disque	Durée maximale de lecture
DVD-VIDEO	VIDEO	VIDEO	12 cm	Environ 240 minutes (une face)
				Environ 480 minutes (deux faces)
			8 cm	Environ 80 minutes (une face)
				Environ 160 minutes (deux faces)
AUDIO-CD	COMPACT DISC DIGITAL AUDIO	AUDIO	12 cm	74 min.
			8 cm	20 min.
DivX	DIVX	AUDIO + VIDEO	12 cm	74 min.
			8 cm	20 min.

N'utilisez PAS les TYPES de disques suivants!

• Les disques LD, CD-G, CD-I, CD-ROM, DVD-RAM et DVD-ROM ne peuvent être lus avec ce lecteur.

Si vous utilisez ce type de disques, un message (Erreur format disque) s'affiche sur l'écran du téléviseur.

• Des disques DVD achetés à l'étranger pourraient ne pas fonctionner sur ce lecteur.

Si vous utilisez ce type de disques, un message s'affiche sur l'écran du téléviseur.

Protection CONTRE la COPIE

• De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtenez que des images déformées par le système de protection des disques DVD.
• Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies.

L'utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l'usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.

Ce produit ne prend pas en charge les fichiers multimédia sécurisés (DRM).

Disques cd-r

• Selon le périphérique utilisé pour la gravure du disque (graveur de CD ou PC) et l'état du disque, il est possible que certains CD-R ne puissent pas être lus.
• Utilisez un disque CD-R de 650 Mo/74 minutes. Si possible, n'utilisez pas de disque CD-R d'une taille supérieure à 700 Mo/80 minutes, étant donné qu'il risque de ne pas être lu.
• Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
• Seuls les CD-R correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques cd-r MP3

• Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucune space ou caractère spécial ( ./ = + ).
• Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128 Kbps.
• Seuls les fichiers aux formats «.mp3» et «.MP3» peuvent être lus.
• Seuls les disques multisessions peuvent être lus. S'il y a un segment vide sur le disque multisession, le disque ne sera lu que jusqu'au segment vide.
• Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c'est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.
• Un maximum de 500 pistes peuvent être lues par CD.
• Un maximum de 300 dossiers peuvent être lus par CD.

Disques cdr JPEG

• Seuls les fichiers ayant l'extension peuvent être lus.
• Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).
• Seul un disque multisessions peut être lu. S'il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu'au segment vide.
• Vous pouvez enregistrer jusqu'à 9 999 images sur un CD.
• Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.
• Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

Dvd±r/rw, cd-r/rw, disques divx

• Toute mise à jour du logiciel avec des formats non pris en charge est impossible. (Ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.)
• Les sections comportant un taux d'images élevé ne pourraient peut-être pas être lues pendant la lecture d'un fichier DivX.

La marque DivX® est un format vidéo numérique créé par la société DivX, Inc. Cet appareil certifié DivX ou DivX Ultra prend en charge la lecture des vidéos DivX.

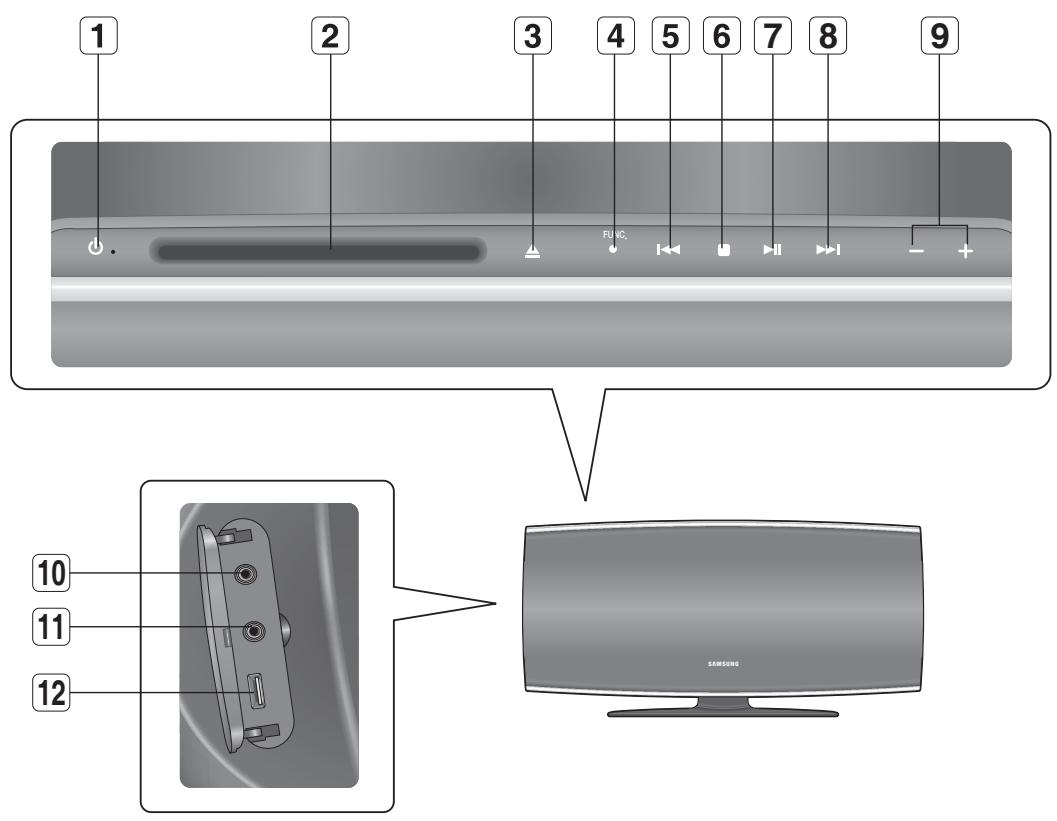

Panneau avant

1	BOUTON D'ALIMENTATION (◎)	5	TOUCHE TUNING DOWN ET SKIP (←) [SYNTONISATION - ET SAUT]	9	Commande de réglage du Volume
2	TIROIR DISQUE	6	TOUCHE STOP (■)	10	Connecteur AUX IN 1
3	BOUTON D'éJECTION	7	TOUCHE PLAY/PAUSE (►II) [LECTURE/PAUSE]	11	Prise Casque
4	TOUCHE FUNCTION [FONCTION]	8	TOUCHE TUNING UP ET SKIP (►I) [SYNTONISATION + ET SAUT]	12	Port USB

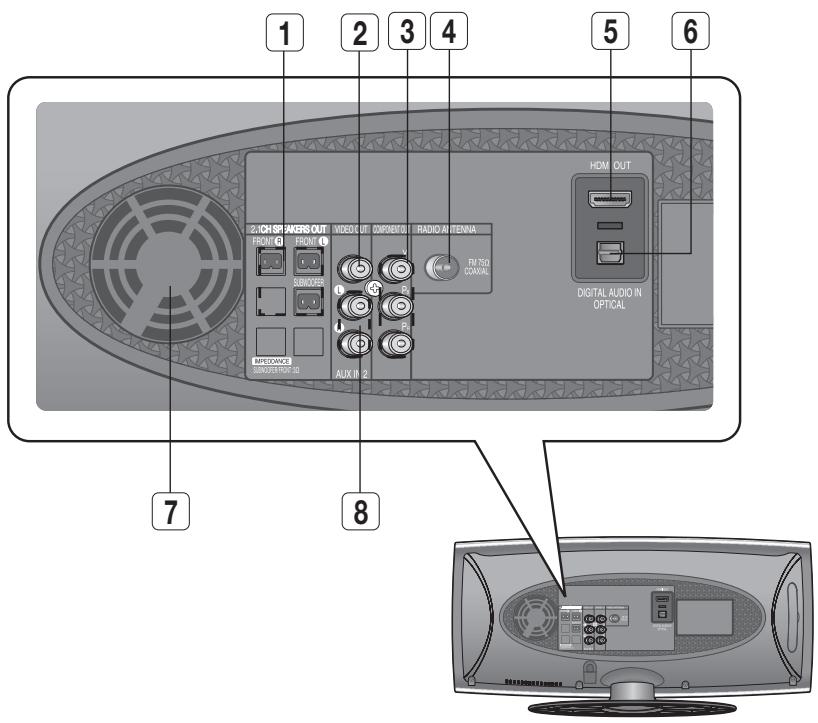

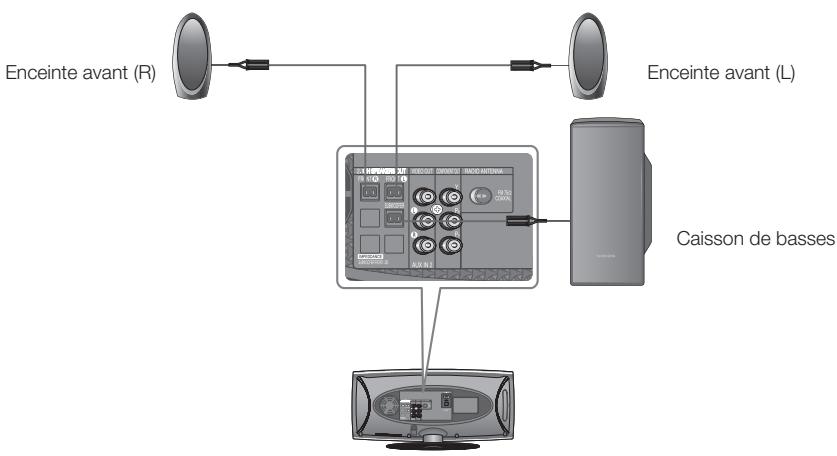

1	Borres de sortie d'enceinte des canaux 2.1	Connectez les enceintes avant, centrale et arrivè ainsi que le caisson de basse.
2	Connecteur de sortie video	Branchez les prises d'entrée video du téléviseur (VIDEO IN) au connecteur (VIDEO OUT).
3	Prises de SORTIE COMPONENT VIDEO	Branchez un téléviseur avec des entrées component video sur ces prises.

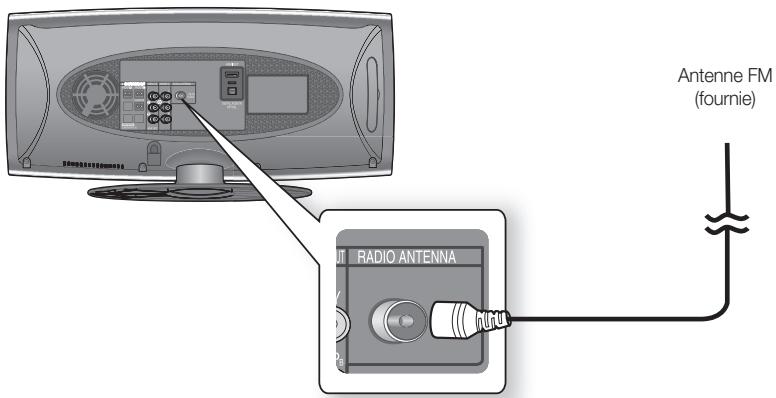

4	Prise COAXIALE 75Ω FM	Connectez l'antenne FM.
5	Connecteur de sortie HDMI	À l'aide du cable HDMI, reliez la borne de sortie HDMI à la borne d'entrée HDMI sur votre téléviseur pour obtenir une qualité d'image optimale.

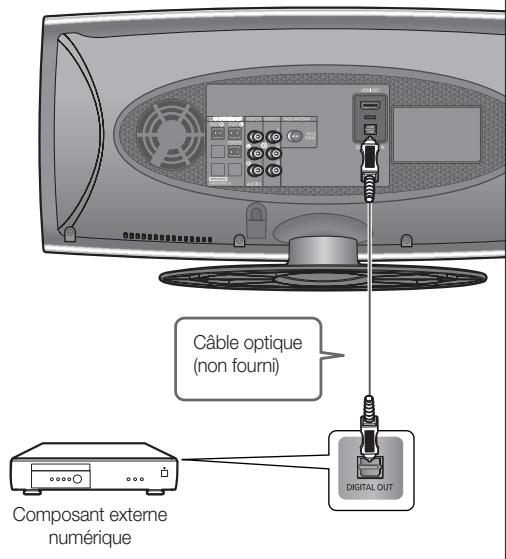

6	Connexion optique et numérique externe	Utilisez cette connexion pour les appareils externes avec sortie numérique.

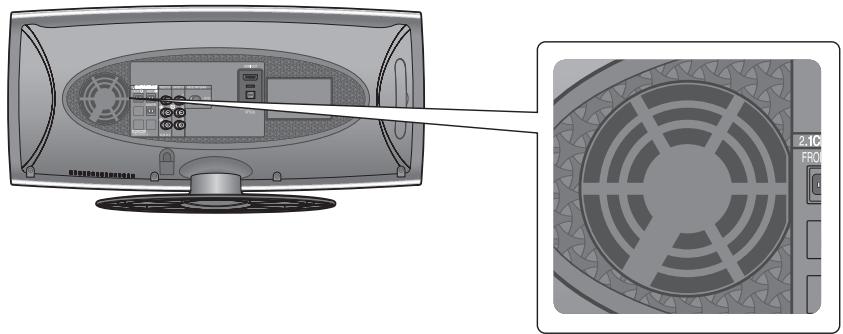

7	Ventilateur de refroidissement	Le ventilateur se met en marche lors que l'ordinateil s'allume. Prévoyez un espace d'environ 10 cm minimum ajustur du ventilateur lorsque vous installez l'ordinateil.

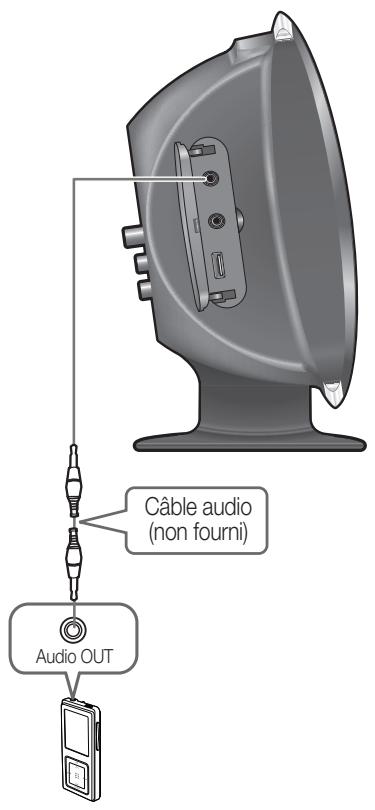

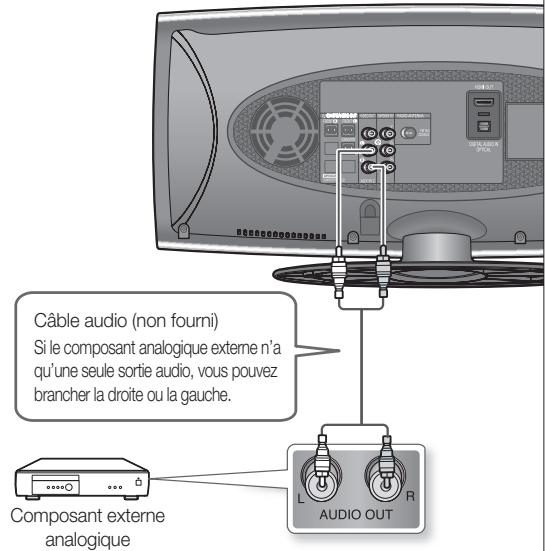

8	Connecteurs AUX IN 2	Connectez l'ordinateil à la sortie analogique 2 canaux d'un périphérique externe (ex : magnétoscope).

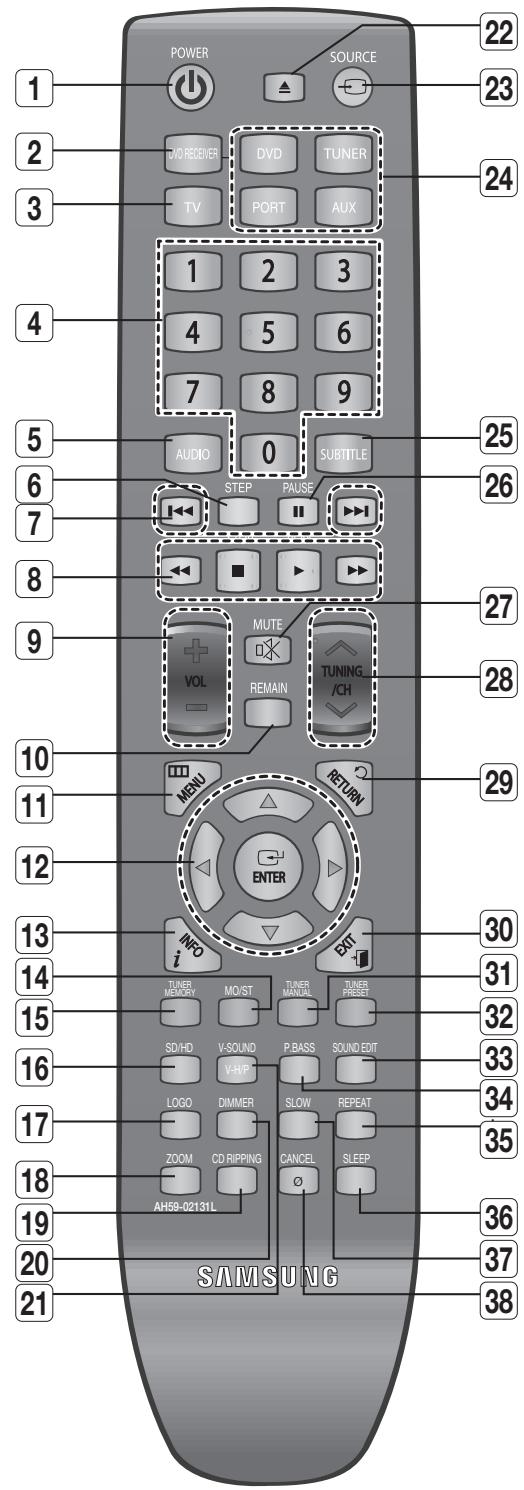

1	Touchche POWER
2	Touchche DVD RECEIVER
3	Touchche TV
4	Touches numériques (0~9)

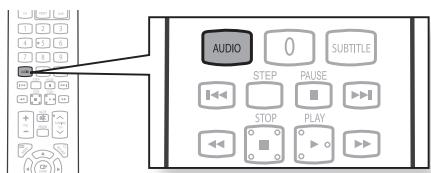

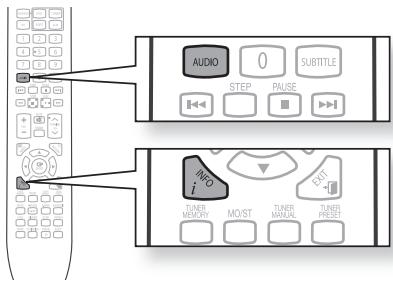

5	Touchche AUDIO

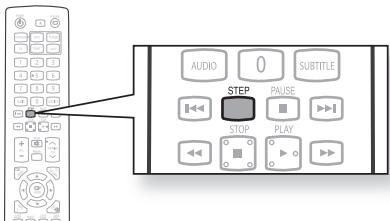

6	Touchche STEP

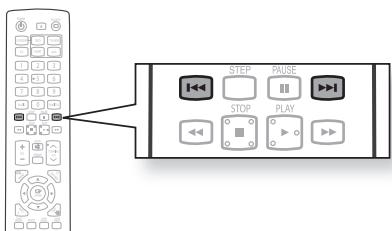

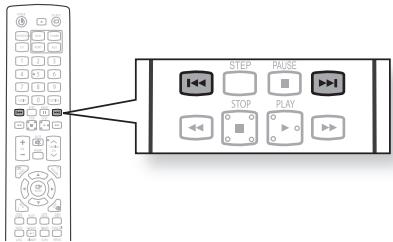

7	Touchche CD Skip (Saut CD)

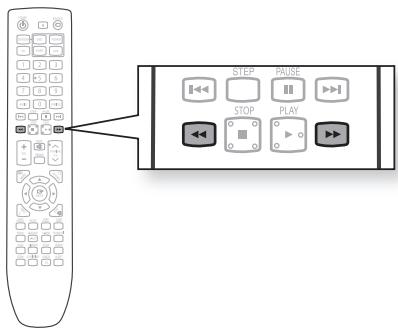

8	PLAY Touche PLAY STOP Touche STOP → Touche SEARCH
9	Touchche VOLUME

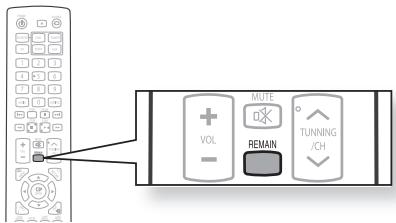

10	Touchche REMAIN

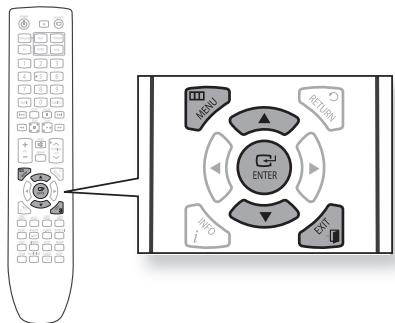

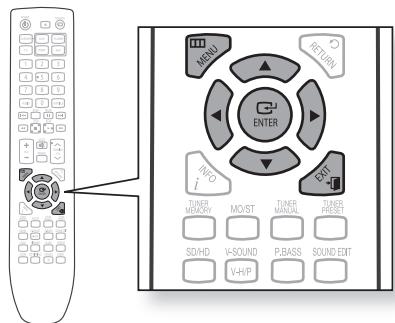

11	Touchche MENU

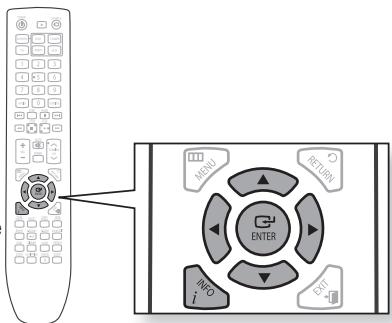

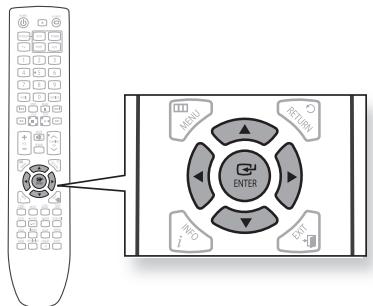

12	Curseur/Touche ENTER

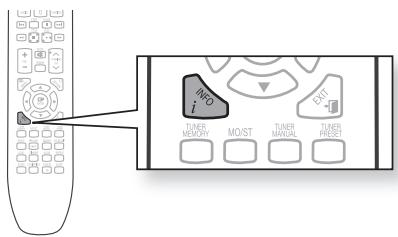

13	Touchche INFO

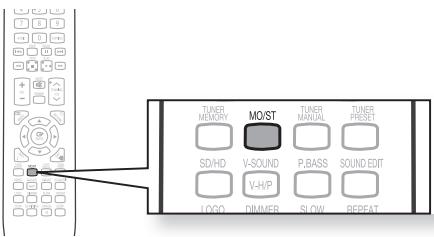

14	Touchche MO/ST
15	Touchche TUNER MEMORY

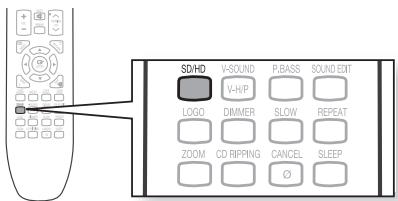

16	Touchche SD (définition standard)/HD (haute définition)
17	Touchche LOGO

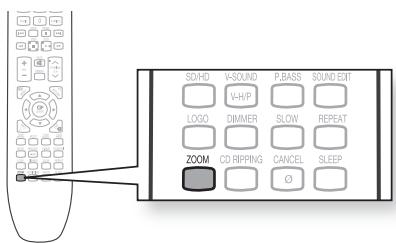

18	Touchche ZOOM
19	Touchche CD RIPING

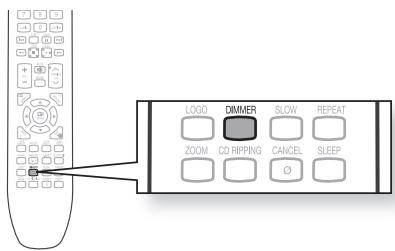

20	Touchche DIMMER

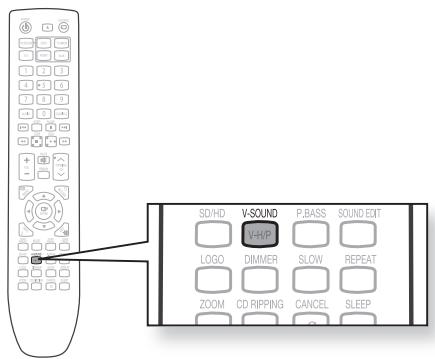

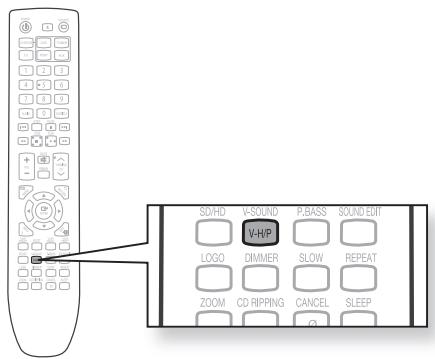

21	Touche V-SOUND Touche V-H/P
22	Touche D'ÉJECTION
23	Touche SOURCE
24	DVD Touche DVD TUNER Touche TUNER PORT Touche PORT AUX Touche AUX

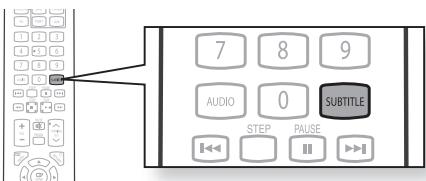

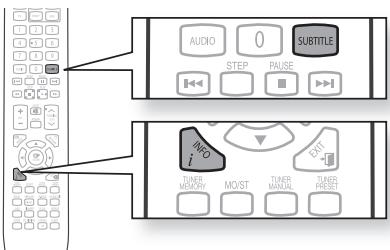

25	Touche SUBTITLE
26	Touche PAUSE

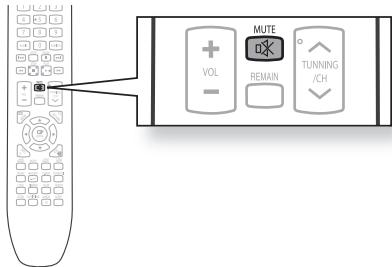

27	Touche MUTE
28	Touche TUNING/CH
29	Touche RETURN
30	Touche EXIT
31	Touche TUNER MANUAL
32	Touche TUNER PRESET
33	Touche SOUND EDIT

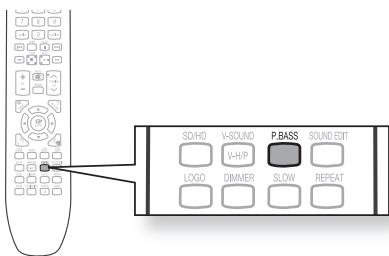

34	Touche P.BASS

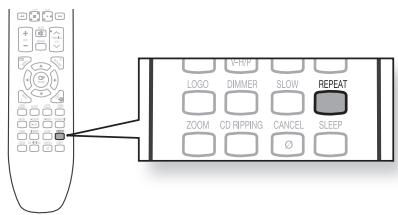

35	Touche REPEAT

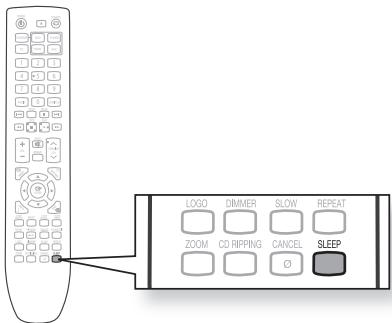

36	Touche SLEEP

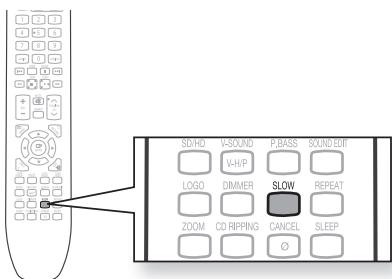

37	Touche SLOW
38	Touche CANCEL

Insérez les piles de la télécommande

1. Retirez le cache piles en suivant la direction de la flèche.
2. Insérez deux piles 1.5V AAA, en prenant soin de bien respecter la polarité (+ et -).
3. Replacez le cache piles.

Suivez ces instructions pour éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (-) à (-).
• Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.
• Remplacez toujours les deux piles en même temps. N'exposez pas les piles à la chaleur ou à une flamme.

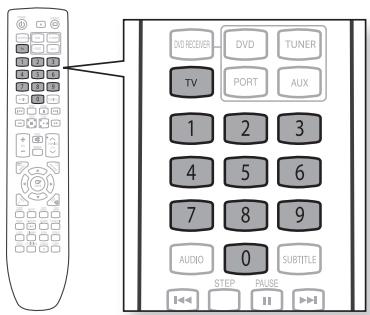

Réglage de la télécommande

Vous pouvez contrôler certaines fonctions de votre téléviseur à l'aide de cette télécommande.

Lorsque vous commandez le téléviseur avec la télécommande

1. Appuyez sur le bouton TV pour sélectionner le mode TV.
2. Appuyez sur la touche POWER pour allumer le téléviseur.
3. En gardant la touche POWER enfoncée, composez le code correspondant à la marque de votre téléviseur.
4. S'il y a plus d'un code répertorié dans le tableau, entrez-en un seul à la fois afin de déterminer lequel fonctionne.

En gardant la touche POWER enfoncée, entrez les chiffres suivants à l'aide des touches numériques 000, 015, 016, 017 et 040.

1. Le téléviseur s'éteint automatiquement une fois le réglage terminé.
2. Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches numériques (0~9).

Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs. Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur. Si vous ne configurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.

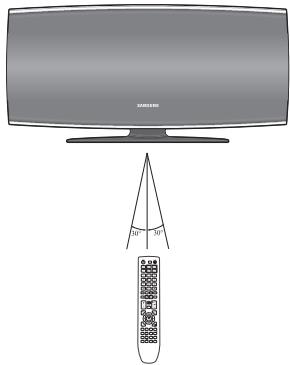

Portée de la télécommande

La télécommande peut être utilisée jusqu'à environ 7 mètres/23 pieds en ligne droite.

Elle peut aussi fonctionner avec un angle horizontal de à partir du capteur de l'appareil.

Liste de codes des marques de téléviseurs

Cette section indique différents modes de branchement du home cinéma numérique à d'autres composants externes.

Avant de déplacer ou d'installer le produit, vérifie qu'il est éteint et débranché.

Emplacement du home cinema numérique

Placez-le sur un meuble, une étagère ou dans le meuble sous le téléviseur.

Sélection de la position d'écoute

La position d'écoute devrait se situer à une distance d'environ 2.5 fois et demi à 3 fois la taille de l'écran du téléviseur.

Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds)

Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)

Enceintes avant l 3

Placez les enceintes en avant de votre position d'écoute, de manière à ce qu'elles soient dirigées vers vous et inclinées vers l'intérieur (environ).

Placez les enceintes de manière à ce que leur haut-parleur d'axes soient à la même hauteur que vos oreilles.

Alignez la face avant des enceintes avant avec la partie avant de l'enceinte centrale ou placez-les légèrement en avant de l'enceinte centrale.

Caisson de basses

La position du caisson de basses n'est pas importante. Placez-le à l'endroit de votre CHOIX.

Connexion des enceintes

1. Faites pression et tenez le levier en position ouverte.
2. Insérez le câble noir dans la borne noire (-) et le câble rouge dans la borne rouge (+) puis relâchez l'ergot.
3. Branchez les jacks de connexion à l'arrière du lecteur DVD.
4. Assurez-vous que les couleurs des bornes des enceintes correspondent aux couleurs des jacks de connexion.

• Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait. Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+ / - )
• Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afin d’empêcher ces derniers de mettre les doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses.
• Ne pas utiliser les orifices d'aération pour installer le caisson de basses sur un mur.

Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu'il y ait une distorsion au niveau de la couleur de l'écran en raison du champ magnétique généré par l'enceinte. Dans ce cas, éloignez l'enceinte.

Branchement de la SORTIE vidéo au téléviseur

Choisissez l'une des trois méthodes de branchement du téléviseur proposées.

Méthode 1 : HDMI

Reliez la prise de sortie HDMI (HDMI OUT) située à l'arrière de l'unité principale à la prise d'entrée HDMI (HDMI IN) de votre téléviseur à l'aide d'un câble HDMI (non fourni).

Méthode 2 : vidéo composante

Si votre téléviseur est équipé d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises de sortie vidéo composante (P , P et Y) situées à l'arrière de l'unité principale et les prises correspondantes de votre téléviseur.

Méthode 3 : vidéo composite

Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière de l'unité principale à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur à l'aide du cable vidéo fourni.

• Ce produit utilise le mode Interlace scan [Balayage entrelacé] 576i(480i) pour la sortie composante.
• En reliant un téléviseur Samsung à l'unité principale à l'aide d'un cable HDMI, vous pourrez faire fonctionner le home cinéma à l'aide de la télécommande du téléviseur (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC)).
• Vérifie si votre téléviseur porte le logo Anynet+. Si c'est le cas, cela signifie qu'il prend en charge la fonction Anynet+.

Fonction HDMI auto detection (détection auto HDMI)

La sortie vidéo du lecteur passe automatiquement en mode HDMI lorsqu'un câble HDMI est raccordé et que l'appareil est sous tension.

• HDMI (High Definition Multimedia Interface - Interface multimédia haute définition)

HDMI est une interface permettant la transmission numérique de données vidéo et audio via un seul connecteur. Lorsque vous utilisez le HDMI, le Home cinema DVD transmet un signal audio et vidéo numérique et affiche une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.

Description de la connexion HDMI

Connecteur HDMI - prend en charge les données vidéo et audio numériques.

• Le HDMI ne transmet qu'un signal numérique pur au téléviseur.
• Si vous telèviseur ne prend pas en charge la protection HDCP (High-bandwidth Digital Content Protection - Protection du contentu numérique sur large bande passante), un bruit aléatoire est transmis à l'écran.
• Pourquoi Samsung utilise-t-il le HDMI?

Les téléviseurs analogiques requirent un signal vidéo/audio analogue. Toutefois, lorsque vous lisez un DVD, les données transmises au téléviseur sont numériques. Vous avez donc besoin d'un convertisseur numérique-analogique (sur le home cinema DVD) ou d'un convertisseur analogique-numérique (sur le téléviseur). Lors de la conversion, la qualité de l'image se détériore en raison du bruit et de la perte de signal. La technologie HDMI est de toute autre qualité car elle ne nécessite aucune conversion numérique-analogique et elle est constituée d'un signal numérique pur entre le lecteur et votre téléviseur.

• Qu'est-ce que le HDCP ?

Le système HDCP (High-bandwidth Digital Content Protection - Protection du contenu numérique sur large bande passante) vise à empêcher les données DVD émises par le biais de la technologie HDMI d'être copiées. Il offre une liaison numérique sûre entre une source vidéo (ordinateur, DVD, etc.) et un écran (téléviseur, projecteur, etc.). Les données sont codées au niveau de la source afin d'empêcher les copies non autorisées.

• Qu'est-ce que Anynet+ ?

Anynet+ est une fonction pratique qui permet de commander le lecteur via la télécommande d'un téléviseur Samsung compatible Anynet+.

• Si votre téléviseur Samsung comporte le logo Anynet+, il prend en charge la fonction Anynet+.
• Lorsque vous allumez le lecteur et insérez un disque, le lecteur démarre la lecture du disque et le téléviseur s'allume et se met automatiquement en mode HDMI.
• Lorsque vous allumez le lecteur et appuyez sur le bouton Play (Lecture) alors qu'un disque est déjà inséré, le téléviseur s'allume immédiatement et se met en mode HDMI.

BD WISE (produits samsung uniquement)

Vous ne pourrez sélectionner le menu BD Wise que si le Home cinema Samsung est relié à un téléviseur Samsung prenant en charge BD Wise à l'aide d'un câble HDMI.

• Qu'est-ce que BD Wise?

BD Wise règle automatiquement les produits Samsung compatibles BD Wise sur les valeurs les plus adaptées.

Cette fonctionnalité est activée uniquement lorsque les produits Samsung compatibles BD Wise sont connectés entre eux à l'aide d'un câble HDMI.

• Pour utiliser BD Wise
• Utilisez le cable HDMI pour connecter le Home cinema Samsung à un téléviseur Samsung compatible BD Wise.
• Réglez chaque menu BD Wise du Home cinema Samsung et du téléviseur Samsung sur Activé.
• Ceci permet d'optimiser la qualité de l'image selon le contenu (sur le disque, DVD, etc.) que vous souhaitez.
• Ceci optimise également la qualité de l'image entre le Home cinema et votre téléviseur Samsung compatible BD Wise.

Si vous souhaitez modifier la résolution en mode BD Wise, commencez par régler le mode BD sur Désactivé. Lorsque vous désactivez le mode BD Wise, la résolution du téléviseur connecté sera automatiquement réglée sur la valeur maximale. BD Wise sera désactivé si le lecteur est connecté à un périhérique nePANT pas en charge BD Wise.

Sélection de la résolution

Cette fonction permet à l'utilisateur de sélectionner la résolution de l'image pour la sortie HDMI.

En mode Stop, appuyez sur la touche SD/HD (Standard Definition (Définition standard)/High Definition (Haute définition)).

• Les résolutions disponibles pour les sorties HDMI sont 576p (480p), 720p et 1080i/1080p.
• La résolution en mode SD (définition standard) est de 576p (480p) et la résolution en mode HD (haute définition) est de 720p et 1080i/1080p.

Le réglage par défaut de la sortie HDMI est 576p (480p).

Qu'est-ce que la HDMI (interface multimédia à haute définition)?

Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques sans avoir besoin de les convertir en signaux analogiques. Vous pouvez obtenir des images numériques plus précises en branchant la vidéo au téléviseur à l'aide d'un câble de connexion HDMI.

Si la télévision ne fournit pas une résolution équivalente à celle configurée, vous risquez de ne pas pouvoir voir l'image correctement. Lorsqu'un téléviseur HDMI est connecté, les signaux composite et component vidéo ne sont pas émis. - Reportez-vous au manuel d'utilisation de votre téléviseur pour plus d'informations sur la manière de sélectionner la source d'entrée vidéo du téléviseur.

Utilisation de la fonction anynet+(HDMI-CEC)

La fonction Anynet+ vous permet de contrôler d'autres appareils Samsung grâce à la télécommande de votre téléviseur Samsung. La fonction Anynet+ peut être utilisée en reliant ce système Home cinéma à un téléviseur SAMSUNG à l'aide d'un cable HDMI. Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.

1. Branchez l'unité principale du système Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (cf. page 18).
2. Activez la fonction Anynet+ sur votre téléviseur (consultez le manuel d'utilisation de votre téléviseur pour toute information complémentaire).
3. Vous pouvez faire fonctionner le Home cinéma à l’aide de la télécommande de votre téléviseur. (Touches TV disponibles :

Si vous sélectionnez le téléviseur

Activez la fonction Anynet+ (HDMI-CEC) en appuyant sur le bouton Anynet+ de votre téléviseur.

• Receiver : On : vous permet d'écouter des enregistrements audio sur votre Home Theater.
• Receiver : Off : vous permet d'écouter des enregistrements audio sur votre téléviseur.

Si vous avez sélectionné le home cinéma

Sélectionnez le paramètre THEATER to connector et, le cas échéant, sélectionnez l'option de votre choix pour chacun des éléments ci-dessous.

• Voir TV : si la fonction Anynet+ (HDMI CEC) est activée et que vous sélectionnez Regarder TV, le Home cinéma passe automatiquement en mode Entrée numérique.
• THEATER Menu : permet d'accéder au menu du Home cinema. THEATER Operation : permet d'afficher les informations concernant la lecture des disques. permet de contrôler des options du Home cinema telles que le titre, le chapitre ou la modification des sous-titres.
• Receiver : On : vous permet d'écouter des enregistrements audio sur votre Home Theater.
• Receiver : Off : vous permet d'écouter des enregistrements audio sur votre téléviseur.

Avec anynet+

Vous pouvez faire fonctionner cet appareil, allumer votre téléviseur ou regarder un film en appuyant sur la touche PLAY (LECTURE) de la télécommande de votre téléviseur Samsung.

AUX1 : connexion d'un lecteur mp3/composant externe

Composants tels qu'un lecteur MP3

1. Connectez AUX IN 1 (Audio) du Home cinema sur la sortie audio du lecteur MP3/composant externe.
2. Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée AUX1.
3. Vous pouvez également utiliser le bouton FUNCTION (FUNCTION) de l'unité principale. Les différents modes disponibles défilent comme suit : DVD/CD DIGITAL AUX1 AUX2 USB BT AUDIO TUNER.

Branchement d'un périphérique AUDIO externe (suite)

AUX2: panneau arrière

OPTICAL: panneau arrière

AUX2 : branchement d'un périphérique externe analogique

Périphériques émettant des signaux analogiques (magnétoscope, par exemple)

1. Reliez la prise AUX IN 2 (Audio) de votre Home Cinema à la prise Audio Out (Sortie audio) du pérophérique externe analogue.
2. Veillez à bien respecter les codes couleurs utilisés pour les connecteurs.
3. Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée AUX2.
4. Vous pouvez également utiliser le bouton FUNCTION de l'unité principale.

Les différents modes disponibles défilent comme suit :

DVD/CD → DIGITAL → AUX1 → AUX2 → USB → BT AUDIO → TUNER.

• Vous avez la possibilité de relier la prise (Sortie vidéo) de votre magnétoscope à la télévision et de relier la prise (Sortie audio) du magnétoscope à ce produit.

Périphériques émettant des signaux numériques (décodeur, par exemple)

1. Connectez l'entrée numérique (OPTICAL) à la sortie numérique sur le composant numérique externe.
2. Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée DIGITAL.
3. Vous pouvez également utiliser le bouton FUNCTION de l'unité principale. Les différents modes disponibles défilent comme suit :

DVD/CD → DIGITAL → AUX1 → AUX2 → USB → BT AUDIO → TUNER.

1. Connectez l'antenne FM fournie à la borne COAXIAL FM 75Ω.
2. Déplacez doucement le fil de l'antenne jusqu'à ce que vous trouviez une position dans laquelle la réception est bonne. Accrochez-le alors au mur ou à une autre surface rigide.

Cet appareil ne reçoit pas les émissions en AM.

Ventilateur de refroidissement

Le ventilateur de refroidissement fournit l'air frais dont l'appareil a besoin pour ne pas surchauffer. Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.

• Vérifie que l'appareil est bien ventilé. Une mauvaise ventilation peut entraîner un échauffement excessif et endommager l'appareil.
• N'obstruez pas le ventilateur de refroidissement ni les orifices de ventilation (s'ils sont bloqués par un journal ou un tissu, la chaleur risque d'augmenter à l'intérieur de l'appareil, ce qui risque de provoquer un incendie).

Avant d'utiliser votre système home cinema

La télécommande de votre Home cinéma numérique peut être utilisée pour faire fonctionner un téléviseur Samsung.

1. Branchez le cordon d'alimentation de l'unité principale dans une prise murale électrique.

1. Appuyez sur la touche DVD RECEIVER pour passer en mode DVD RECEIVER et utiliser le système "DVD Home Theater".
2. Appuyez sur le bouton FUNCTION de l'appareil ou sur la touche DVD de la télécommande pour sélectionner le mode DVD/CD.
3. Appuyez sur le bouton TV pour sélectionner le mode TV.
4. Appuyez sur le bouton POWER (Alimentation) pour allumer votre téléviseur Samsung à l'aide de la télécommande.
5. Sélectionnez mode VIDEO en appuyant sur la touche SOURCE.

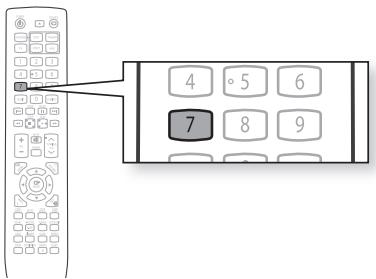

Sélection du format vidéo

Appuyez sur la touche Touche numérique 7 de la télécommande et maintenez-la enfoncée pendant plus de 5 secondes lorsque l'appareil est éteint.

• Le format vidéo est réglé par défaut sur "PAL".
• "NTSC" ou "PAL" s'affichent. À ce moment, appuyez rapidement sur la touche numérique 7 pour sélectionner entre "NTSC" et "PAL".
• Chaque pays a un nombre de formats vidéo différents.
• Pour une lecture normale, le format vidéo du disque doit être identique au format vidéo de votre téléviseur.

Lecture des disques

1. Insérez un disque verticalement dans la fente d'insertion des disques.
2. Placez délicatement un disque dans le tiroir, face imprimée dirigée vers le haut.
3. Fermez le tiroir en appuyant sur le bouton PLAY (Lecture)
4. La lecture commence automatiquement.

Pour arrêter la lecture, appuyez sur la touche STOP (■).

• Si vous appuyez une fois sur cette touche, PRESS PLAY apparait sur l'écran et l'endroit où la lecture a été interrompue est conservé en mémoire. Il suffit alors d'appuyer sur la touche PLAY (PLAY) ou sur la touche ENTER pour reprendre la lecture à l'endroit où elle a été interrompue (Cette fonction n'est disponible qu'avec les DVD.).
• Si vous appuyez deux fois sur cette touche, STOP apparait sur l'écran. La lecture reprend alors depuis le début si vous appuyez sur la touche PLAY (10).

Pour interrompre temporairement la lecture, appuyez sur le bouton PAUSE (P) en cours de lecture.

• Appuyez de nouveau sur le bouton PLAY (1 - ) pour reprendre la lecture normalement.

• Selon le contenu du disque, il se peut que l'écran initial soit différent. Aucun disque "pirate" ne doit être lu sur cet appareil. Dans le cas contraire, il s'agit d'une violation des recommandations relatives au CSS (Content Scrambling System : une sorte de système de protection contre la copie).

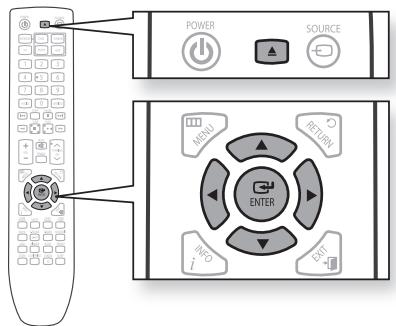

Lecture de CD mp3/wma

Les CD de données (CD-R, CD-RW) encodés au format MP3/WMA peuvent être lus.

1. Chargez un disque enregistré au format MP3/WMA.

L'écran du menu MP3/WMA apparait et la lecture démarre. - Selon le disque MP3/WMA, l'aspect du menu peut être différent. - Les documents WMA-DRM ne peuvent pas être lus.

1. En mode Stop, sélectionnez l'album, ,, et appuyez ensuite sur la touche ENTER. Utilisez la touche , pour sélectionner la piste.
2. Pour changer d'album, utilisez la touche, ,, pour sélectionner un autre album puis appuyez sur la touche ENTER.
3. Appuyez sur la touche STOP (■) pour arrêter la lecture.

• Selon le mode d'enregistrement, il se peut que vous ne puissiez pas lire certains CD-MP3/WMA. Le sommaire d'un CD MP3/WMA varie selon le format de la piste MP3 enregistrée sur le disque.

Pour lire un fichier dans l'écran du menu,

• Appuyez sur le bouton , , , lorsque l'appareil est en mode stop puis sélectionnez l'icône désirée dans la partie supérieure du menu.

Pour lire les fichiers musicaux uniquement, CHOISSEZ L'ICÔNE. Pour voir les fichiers images uniquement, choisissez l'icône. Pour voir les documents video uniquement, CHOISSEZ L'ICÔNE All. Pour avoir tous les fichiers, choisissez l'icone All.

Lecture de fichier JPEG

Les images prises avec un appareil numérique ou un caméscope, ou des fichiers JPEG sur un PC peuvent être enregistrées sur un CD et lues ensuite avec ce lecteur DVD.

Fonction rotation/retournement

Appuyez sur △,▽,◀,▶ au cours de la lecture.

Image originale

Touche : retournement vertical

Touche : rotation de dans le sens contraire des aiguilles d'une montre

Touche : rotation de 90° dans le sens des aiguilles d'une montre Touche : retouinement horizontal

• Les résolutions maximales prises en charge par ce produit sont 5120 x 3480 (ou 19,0 MPixel) pour les fichiers JPEG standard et 2048 x 1536 (ou 3,0 MPixel) pour les fichiers images progressives.

Lecture DIVX

Les fonctions décrites dans cette page concernent la lecture de disques DivX.

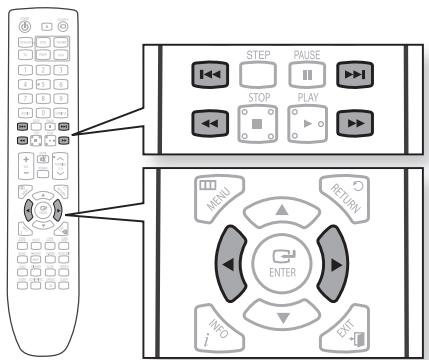

Passer avant/arrière

Au cours de la lecture, appuyez sur la touche I 1, II 1.

• Permet d'accéder au fichier suivant lorsque vous appuyez sur la touche ▶, s'il y a plus de 2 fichiers sur le disque.
• Permet d'accéder au fichier précédent lorsque vous appuyez sur la touche , s'il y a plus de 2 fichiers sur le disque.

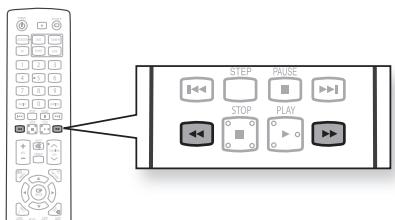

Lecture accélérée

Au cours de la lecture, appuyez sur la touche , . Pour dire un disque à une vitesse supérieure, appuyez sur ou pendant la lecture.

• Chaque fois que vous appuyez sur un de ces deux boutons, la vitesse de lecture change selon les critères ci-dessous: 2x 4x 8x 32x Play.

Fonction passer 5 minutes

Au cours de la lecture, appuyez sur la touche.

• Chaque pression sur ce bouton permet de faire avancer la lecture de 5 minutes.
• Chaque pression sur ce bouton permet de faire reculer la lecture de 5 minutes.

Affichage audio

Appuyez sur la touche AUDIO.

• Si le disque compte plusieurs pistes sonores, vous avez la possibilité de basculer entre elles.
• Chaque fois que vous appuyez sur cette touche, votre sélection change entre AUDIO (1/N, 2/N...) et [ ]

(I)7 s'affiche lorsqu'une langue est prise en charge par le disque.

Affichage des sous-titres

Appuyez sur la touche SUBTITLE.

• Chaque fois que vous appuyez sur cette touche, votre sélection change entre SUBTITLE (1/N, 2/N...) et SUBTITLE OFF.
• Si le disque ne comporte qu'un fichier de sous-titres, il sera lu automatiquement.
• Voir numéro 2 (Fonction sous-titres) ci-dessous pour obtenir plus d'informations sur l'utilisation des sous-titres avec les disques DivX.

Si le disque contient plusieurs fichiers de sous-titres, les sous-titres par défaut ne correspondront pas forcément au film que vous souhaitez visionner. Vous devrez alors sélectionner la langue des sous-titres en procédant comme suit :

1. En mode Stop, appuyez sur la touche, pour sélectionner la langue de sous-titres désirée (...) sur l'écran du téléviseur, puis appuyez sur la touche ENTER.
2. La lecture du film se déroule normalement dès que vous avez sélectionné le fichier DivX de votre choix sur l'écran du téléviseur.

DivX (digital internet video express)

Le DivX est un format de fichier vidéo développé par Microsoft et basé sur la technologie de compression MPEG4. Ce format permet la diffusion en temps réel de données audio et vidéo sur Internet. Le MPEG4 est utilisé pour l'encodage vidéo et le MP3 pour l'encodage audio. Ainsi, les utilisateurs peuvent visionner un film en bénéficiant d'une image et d'un son proches de la qualité DVD.

1. Formats pris en charge

Ce produit ne prend en charge que les formats multimédia suivants. Si ni le format audio, ni le format vidéo ne sont pris en charge, l'utilisateur pourra rencontrer des problèmes tels que des images coupées ou une absence de son.

Formats vidéo pris en charge

Format	AVI	WMV
Versions prises en charge	DivX3.11~DivX5.1, XviD	V1/V2/V3/V7

Formats audio pris en charge

Format	MP3	WMA	AC3
Débit binaire	80~384 Kbps	56~128 Kbps	128~384 Kbps
Fréquence d'échantillonnage	44.1 Khz		44.1/48 Khz

• Les documents DivX, y compris les documents audio et vidéo, créés en format DTS peuvent seulement prendre en charge des débits jusqu'à 6 Mbps.
• Ratio d'affichage : la résolution DivX par défaut est de 640 x 480 pixels, mais ce produit prend en charge des résolutions pouvant atteindre 800X600 pixels. Les résolutions d'écran supérieures à 800 ne sont pas prises en charge.
• Lorsque vous lisez un disque dont la fréquence d'échantillonnage est supérieure à 48 kHz ou 320 ko/s, l'image peut trembler pendant la lecture.

2. Fonction caption (légende)

• Vous devez avoir un minimum d'expérience de l'extraction et de l'édition vidéo pour pouvoir utiliser cette fonction correctement.
• Pour utiliser la fonction Légendé, enregistrez le fichier légende (.smi) sous le même nom de fichier que le fichier DivX (.avi) et placez-le dans le même dossier.

Exemple. Racine Samsung_007CD1.avi

Samsung_007CD1. sm1

• Le nom de fichier peut comporter jusqu'à 60 caractères alphanumériques ou jusqu'à 30 caractères asiatiques (caractères de 2 octets comme en coréen ou en chinois, par exemple).
• À PROPOS DE LA VIDEO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Il s'agit donc d'un périphérique officiellement certifié DivX ou DivX Ultra, capable de lire des vidéos DivX.

DVMX

À PROPOS DE LA VIDEO À LA DEMANDE DIVX : Ce périphérique certifié DivX® doit être enregistré pour pouvoir lire du contenu DivX VOD (video à la demande).

Commencez par créer le code d'enregistrement DivX VOD de votre périphérique et saisissez-le lors du processus d'enregistrement. [Important : le contenu DivX VOD est protégé par un système de DRM (Digital Rights Management, gestion des droits numériques) qui limite la lecture aux périphériques certifiés DivX enregistrés. Si vous essayez de lire du contenu DivX VOD non autorisé sur votre périphérique, le message « Authorization Error (Erreur autorisation) » apparait et le contenu est illisible.] Pour en savoir plus, rendez-vous sur www.divx.com/vod.

DivX® est une marque déposée de DivX, Inc., et fait l'objet d'une licence.

Affichage des informations du disque

Vous pouvez voir les informations de lecture du disque sur l'écran du téléviseur.

Appuyez sur la touche INFO.

• Selon le disque, l'écran des informations du disque peut se désactiver de manière différente.
• Selon le disque, vous pouvez également sélectionner DOLBY DIGITAL, ou PRO LOGIC.

Apparaît sur l'écran du téléviseur!

L'affichage de ce symbole sur l'écran du téléviseur à la suite de l'utilisation de touches de fonctions indique que l'opération demandée est impossible lorsque le disque est en cours de lecture.

Vérification de la durée résiduelle

Appuyez sur la touche REMAIN

• Pour vérifier la durée totale et la durée résiduelle d'un titre ou d'un chapitre en cours de lecture.

Chaque fois que vous appuyez sur la touche remain

TITLE ELAPSED TITLE REMAIN CHAPTER ELAPSED CHAPTER REMAIN

TRACK ELAPSED TRACK REMAIN TOTAL ELAPSED TOTAL REMAIN

TRACK REMAIN TRACK ELAPSED

Appuyez sur la touche

• Chaque fois que vous appuyez sur la touche pendant la lecture, la vitesse de celle-ci changera comme suit :

Au cours de la lecture rapide d'un CD ou d'un CD MP3, vous entendez le son uniquement à une vitesse 2x et non pas à 4x, 8x et 32x.

Lecture lente

Appuyez sur la touche SLOW.

• Chaque fois que vous appuyez sur cette touche au cours de la lecture, la vitesse de lecture change dans l'ordre suivant :

Aucun son n'est émis pendant la lecture lente. La lecture lente à l'envers ne fonctionne pas avec les DivX.

Sauter des scènes/chansons

Appuyez sur la touche I 1, >I.

• Chaque fois que vous appuyez sur ce bouton pendant la lecture, vous lancez le chapitre, la piste ou le répertoire (fichier) suivant ou précédent.

Répétition de lecture

La répétition de lecture vous permet de répéter un chapitre, un titre, une piste (chanson) ou un réseau (fichier MP3).

Appuyez sur la touche REPEAT.

• Chaque fois que vous appuyez sur cette touche au cours de la lecture, le mode de répétition de lecture change dans l'ordre suivant :

REPEAT: CHAPTER → REPEAT: TITLE → REPEAT: OFF

REPEAT: TRACK REPEAT: DISC REPEAT: OFF

REPEAT: RANDOM REPEAT: TRACK REPEAT: DIR

REPEAT: DISC REPEAT: OFF

CHAPTER : lit de manière répétée le chapitre sélectionné.

TITLE: lit de manière répétée le titre sélectionné.

RANDOM : joue les pistes de manière aléatoire (Une piste déjà lue peut être lue à nouveau.)

TRACK : lit de manière répétée la piste sélectionnée.

DIR : lit de manière répétée toutes les pistes contenues dans le dossier sélectionné.

DISC: lit de manière répétée l'ensemble du disque.

OFF: annule la répétition de lecture.

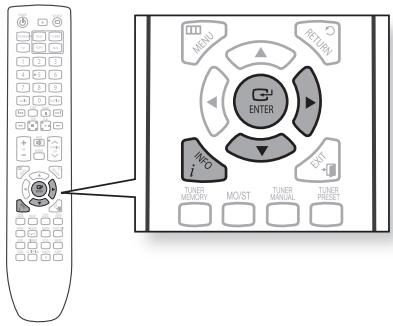

Pour sélectionner le mode répétition de lecture dans l'écran d'informations du disque

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur pour aller à l'affichage RÉPÉTITION DE LECTURE (C).
3. Appuyez sur pour sélectionner le mode souhaité de Repétition de lecture.
4. Pour sélectionner un autre album ou une autre piste, répétez les étapes 2 et 3 décrites ci-dessus.
5. Appuyez sur la touche ENTER.

OFF → A- → CHAP → TITLE → OFF

OFF A- TRACK DISC OFF

• Les disques enregistrés au format DivX, MP3 ou JPEG ne permettent pas de sélectionner la fonction Repeat Play [Répétition de la lecture] à partir de l'écran d'informations.

Vous pouvez répéter une section d'un DVD.

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur la flèche pour aller à l'affichage REPÉTITION DE LECTURE (C).
3. Appuyez sur les boutons, du curseur pour sélectionner A-, puis appuyez sur le bouton ENTER.
4. Lorsque vous appuyez sur la touche ENTER, la position sélectionnée est mémorisée.
5. Appuyez sur la touche ENTER à la fin du segment souhaité.
6. Le segment indiqué sera répété.

Pour revenir à la lecture normale, appuyez sur les touches ▲, ▼ pour sélectionner ⊙ OFF.

La fonction A-B Repeat (Répétition A-B) n'est pas disponible avec les disques enregistrés au format DivX, MP3 ou JPEG.

Fonction step

Appuyez deux fois sur le bouton STEP.

• L'image avance d'une image chaque fois que vous appuyez sur cette touche au cours de la lecture.

Aucun son n'est émis pendant la lecture du film.

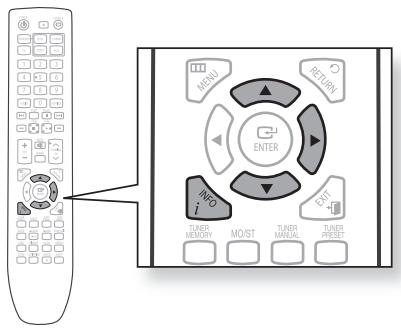

Fonction angle

Cette fonction vous permet de voir la même scène sous des angles différents.

1. Appuyez deux fois sur le bouton INFO.
2. Appuyez sur pour aller à l'affichage ANGLE (84).
3. Appuyez sur les touches , ou les touches numériques pour sélectionner l'angle que vous souhaitez.
4. Chaque fois que vous appuyez sur cette touche, vous passez d'un angle à l'autre dans l'ordre suivant :

$$ \mathbb {8} _ {1} 1 / 3 \rightarrow \mathbb {8} _ {4} 2 / 3 \rightarrow \mathbb {8} _ {4} 3 / 3 \rightarrow \mathbb {8} _ {1} 1 / 3 $$

La fonction Angle est active uniquement avec les disques sur lesquels plusieurs angles ont été enregistrés.

Fonction zoom (agrandissement de l'écran)

Cette fonction vous permet d'agrandir une partie de l'image affichée.

1. Appuyez sur la touche ZOOM.
2. Appuyez sur le bouton, , du curseur pour accéder à la zone que vous pouvez agrandir.
3. Appuyez sur la touche ENTER.
4. Chaque fois que vous appuyez sur cette touche, vous passez d'un niveau à l'autre dans l'ordre suivant:

$$ Z O O M X 1. 5 \rightarrow Z O O M X 2 \rightarrow Z O O M X 3 \rightarrow Z O O M O F F $$

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur, ou sur les touches numériques pour sélectionner la langue audio que vous souhaitez.
3. Selon le nombre de langues sur un disque DVD, une autre langue audio (ANGLAIS, ESPAGNOL, FRANCAIS, etc.) est sélectionnée chaque fois que vous appuyez sur la touche.

EN 1 / 3 SP2/3 FR3/3 EN1/3

• Vous pouvez également activer cette fonction en appuyant sur le bouton AUDIO de la télécommande.
• Selon les disques, il est possible que la fonction Audio Language (Langue de la bande-son) ne soit pas disponible.

Fonction de sélection de la langue des sous-titres

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur pour aller à l'affichage SUBTITLE ().
3. Appuyez sur ∇ ou sur les touches numériques pour sélectionner la langue que vous souhaitez pour les sous-titres.

EN 01/03 → SP 02/03 → FR 03/03 → OFF/03 → EN 01/03

Pour utiliser cette fonction, vous pouvez également appuyer sur les touches SUBTITLE (SOUS-TITRES) de la télécommande. - Selon le disque, il est possible que les fonctions langue audio et sous-titres ne soient pas disponibles.

Passer directement à une scène ou une chanson

1. Appuyez sur la touche INFO.
2. Appuyez sur △, ▽ ou les touches numériques pour sélectionner le titre ou la piste que vous souhaitez et appuyez (9) ensuite sur la touche ENTER.
3. Appuyez sur , ou les touches numériques pour aller à l'affichage Chapitre (X).
4. Appuyez sur △, ▽ ou les touches numériques pour sélectionner le chapitre que vous souhaitez et appuyez ensuite sur la touche ENTER.
5. Appuyez sur les touches, pour aller à l'affichage de la durée (①).
6. Appuyez sur les touches numériques pour sélectionner le moment souhaité et appuyez ensuite sur ENTER.

Passer directement à une scène ou une chanson

Appuyez sur les touches numériques.

• Le fichier sélectionné sera lu.
• Il est impossible d'utiliser la touche, pour déplacer le curseur vers un dossier pendant la lecture d'un disque MP3 ou JPEG. Pour déplacer le curseur vers un dossier, appuyez sur STOP (■) puis sur .

• Vous pouvez presser ↓, ↑ sur la télécommande pour accéder directement au titre, au chapitre ou à la piste que vous souhaitez.
• Selon le disque, il se peut que vous ne puissiez pas accéder au titre ou au moment sélectionné.

Utilisation du menu du disque

Vous pouvez utiliser les menus pour la langue audio, la langue des sous-titres, le profil, etc.

Le contenu du menu DVD diffère d'un disque à l'autre.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez d'abord sur le bouton , du curseur pour accéder à Disc Menu (Menu Disque) puis sur le bouton ENTER (ENTRÉE).
3. Lorsque vous sélectionnez le menu du disque qui n'est pas supporté par le disque, le message "This menu is not supported" apparait à l'écran.
4. Appuyez sur , ,, pour sélectionner l'élément souhaité.
5. Appuyez sur la touche ENTER.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

L'affichage du menu du disque peut être différent selon le disque.

Pour des DVD contenant plusieurs titres, vous pouvez voir le titre de chaque film.

La disponibilité de cette fonction peut varier en fonction du disque utilisé.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur la touche TITLE MENU.
3. Appuyez sur la touche ENTER.
4. Le menu du titre apparait.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

L'affichage du menu du titre peut être différent selon le disque.

Utilisation de bluetooth

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de fil !

Qu'est-ce que bluetooth ?

• Le péripérisque Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions d'utilisation.
• Si une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du Home cinéma.
• Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de bureau.
• Interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence, notamment équipements médicaux, fours à micro-ondes et LAN sans fil.
• Lorsque vous connectez le Home cinéma au périp
• Plus le Home cinéma est éloigné du périhérique Bluetooth, moins la qualité est bonne. Lorsque la distance dépasse une certaine limite, la communication est interrompue.
• Dans les zones de faible réception, il est possible que la connexion Bluetooth ne fonctionne pas correctement.
• La portée de réception maximale du Home cinéma est de 10 m dans toutes les directions, si aucun obstacle ne se trouve sur le chemin parcouru par le signal. La connexion sera automatiquement coupée si la distance se situe en dehors de cette plage. Même dans cette plage, la qualité du son peut être déteriorée par des obstacles tels que des murs ou des portes.

Pour connecter le home cinéma à un périphérique bluetooth

Vérifiez que le périphérique Bluetooth prend en charge la fonction écouteurs stéréo compatible Bluetooth.

1. Appuyez plusieurs fois sur le bouton FUNCTION situé en façade du Home cinéma jusqu'à ce que le message "BT AUDIO" s'affiche.
2. Le changement de mode s'effectue de la manière suivante : DVD/CD DIGITAL AUX1 AUX2 USB BT AUDIO TUNER.
3. Le message "WAIT" reste affiché pendant 2 secondes, puis le message "READY" apparait sur la façade du Home cinéma.
4. Sélectionnez le menu Bluetooth de l'appareil Bluetooth que vous dési
5. Sélectionnez le menu Stereo headset (Écouteurs stéreo) de l'appareil Bluetooth.
6. La liste des appareils détectés s'affiche.
7. Sélectionnez "SAMSUNG HOME THEATER" dans la liste.
8. Lorsque le Home cinéma est connecté à un péri iphérique Bluetooth connecté.
9. La connexion du Home cinéma est terminée.
10. Ecoutez de la musique à l'aide du périphérique connecté.
11. Vous pouvez maintenant écouter la musique enregistrée sur le périphérique Bluetooth depuis votre Home cinéma.

• Un code PIN (mot de passe) peut vous être demandé au moment de la connexion du périphérique Bluetooth au Home cinéma. Si tel est le cas, saisissez 0000. Le système Home cinéma peut contrôler les fonctions liées à la lecture uniquement lorsque l'appareil connecté prend ces fonctions en charge. Le système Home cinéma prend en charge les données d'ordinateur monocarte de qualité moyenne (jusqu'à 237 kbps@48 kHz) mais il ne prend pas en charge les données d'ordinateur monocarte de haute qualité (328kbps@44.1kHz).

Connexion

Appareil Bluetooth

Pour déconnecter le périphérique bluetooth du home cinéma

Vous pouvez déconnecter le Home cinéma à partir du périphérique Bluetooth (reportez-vous au manuel d'utilisation du périphérique).

• Le Home cinéma est alors déconnecté.
• Lorsque le Home cinéma est déconnecté du périphérique Bluetooth, le message "DISCONNECT" s'affiche en façade.

Pour déconnecter le home cinéma du périphérique bluetooth

Appuyez sur le bouton FUNCTION situé en façade du Home cinéma pour passer du mode "BT AUDIO" à un autre mode.

• Le périphérique Bluetooth connecté met un certain temps à répondre avant de mettre fin à la connexion (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.).
• Le périphérique actuellement connecté est introuvable.

• En mode de connexion Bluetooth, la connexion peut être désactivée si la distance entre le Home cinéma et le périphérique Bluetooth dépasse une certaine limite.

Pour restaurer la connexion Bluetooth, réduisez la distance jusqu'à la portée conseillée ou réinitialisez le périphérique Bluetooth.

Il est possible que certaines fonctions soient défaillantes avec certains périphériques Bluetooth.

Lecture de fichiers multimédia à l'aide de la fonction USB HOST (HOTE USB)

Vous pouvez voir des documents tels que des photos, des films et des chansons sauvegardés dans un lecteur mp3, un périphérique de stockage USB ou un appareil photo numérique en bénéficiant d'images de très haute qualité et d'un son home cinema 5.1, en connectant le périphérique de stockage au port USB du home cinema.

1. Branchez le périphérique USB sur le port USB situé sur le côté de l'unité.
2. Appuyez sur la touche FUNCTION de l'appareil ou sur la touche PORT de la télécommande pour selectionner le mode USB.
3. USB apparaît brièvement à l'écran.
4. Le menu USB s'affiche à l'écran de la télévision et le fichier enregistré est lancé.
5. Appuyez sur la touche STOP (■) pour arrêter la lecture.

Déconnecter un périphérique USB en toute sécurité

Afin de ne pas endommager les données sauvegardées dans le périphérique USB, suivez les instructions pour retirer le périphérique en toute sécurité avant de débrancher le câble USB.

• Appuyez sur STOP (■) deux fois de suite. L'écran affichera REMOVE USB.
• Retirez le câble USB.

Passer avant/arrière

Appuyez sur le bouton , en cours de lecture.

• En cas de fichiers multiples, une pression sur le bouton permet de dire le fichier suivant.
• En cas de fichiers multiples, une pression sur le bouton « permet de dire le fichier précédent.

Lecture accélérée

Appuyez sur le bouton en cours de lecture.

• Chaque fois que vous appuyez sur l'un de ces deux boutons, la vitesse de lecture change selon les critères ci-dessous:

$$ 2x \rightarrow 4x \rightarrow 8x \rightarrow 32x \rightarrow \text{Play}. $$

Specification de l'hôte USB	• Prise en charge des pérophériques compatibles USB 1.1 ou USB 2.0. • Prise en charge des pérophériques connectés à l'aide d'un cable de type USB A. • Prise en charge des pérophériques compatibles UMS (USB Mass Storage Device) V1.0. • Prise en charge des pérophériques dont les lecteurs connectés sont formatés sous le système de fichiers FAT (FAT, FAT16, FAT32).
Non compatibilité	• Ne prend pas en charge un pérophérique qui requiert l'installation d'un pilote séparé sur l'ordinateur (Windows). • Ne prend pas en charge la connexion à un concentrateur USB. • Un pérophérique USB connecté à l'aide d'un cable d'extension USB peut ne pas être reconnectu. • Un pérophérique USB nécessitant une source d'énergie distincte doit être relié au lecteur via une connexion d'alimentation séparée.
Limitations opérationnelles	• Si le pérophérique connecté dispose de plusieurs lecteurs (ou partitions) installés(ées), seul(e) un lecteur (ou une partition) pourrait être connecté(e). • Un pérophérique prénant uniquement en charge la version USB 1.1 peutprésenter des différences au niveau de la qualité de l'image, selon le pérophérique concerné.

Périphériques compatibles

1. Périphérique de stockage USB
2. Lecteur MP3
3. Caméra numérique
4. Disque dur amovible
5. Prise en charge de disques durs amovibles équipés de moins de 160 Go. Les disques durs amovibles équipés de 160 Go au moins peuvent ne pas reconnus, selon le périhérique utilisé.
6. Si le périphérique connecté ne fonctionne pas en raison d'une insuffisance de courant, vous utiliserez un câ âble USB peut varier selon le fabricant du périphérique USB utilisé.
7. Lecteur de carte USB : lecteur de cartes USB monofente et lecteur de cartes USB multifentes.
8. Le lecteur de carte USB peut ne pas être pris en charge par le matériel de certains constructeurs.
9. Des problèmes sont possibles si plusieurs dispositifs de mémoire sont installés dans un seul lecteur de cartes.

Formats de fichiers compatibles

Format	Nom de fichier	Extension de fichier	Débit binaire	Version	Pixel	Fréquence d'échantillonnage
Image fixe	JPG	JPG, .JPEG	-	-	640x480	-
Musique	MP3	.MP3	80~384 Kbps	-	-	44.1 KHz
	WMA	.WMA	56~128 Kbps	V8	-	44.1 KHz
Documents video	WMV	.WMV	4 Mbps	V1, V2, V3, V7	720x480	44.1 KHz~48 KHz
	DivX	.AVI,.ASF	4 Mbps	DivX3.11~DivX5.1, XviD	720x480	44.1 KHz~48 KHz

• Le protocole CBI (Control/Bulk/Interrupt) n'est pas pris en charge.
• Les appareils photo numériques utilisant le protocole PTP ou nécessitant l'installation d'un programme supplémentaire lorsqu'ils sont raccordés à un PC ne sont pas pris en charge.
• Les périphériques utilisant le système de fichiers NTFS ne sont pas pris en charge (Seul le système de fichiers FAT 16/32 (File Allocation Table 16/32) est pris en charge.).
• Ce produit ne prend pas en charge les périhériques USB qui utilise le protocole MTP (Media Transfer Protocol).

Configuration du système

Pour un plus grand confort d'utilisation, vous pouvez régler les fonctions de votre Home cinéma.

La langue utilisée pour afficher les menus OSD (menus à l'écran) est l'anglais par défaut.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur ∇ pour aller à Setup et appuyez ensuite sur la touche ENTER ou.
3. Sélectionnez LANGUAGE puis appuyez sur la touche ENTER ou
4. Appuyez sur les touches , pour sélectionner OSD LANGUAGE, puis appuyez sur la touche ENTER.
5. Appuyez sur , pour sélectionner la langue désirée et puis appuyez sur la touche ENTER.
6. Une fois que la configuration est terminée, si vous avez choisi l'anglais, l'affichage à l'écran se fera en anglais.

Appuyez sur la touche RETURN pour revenir au niveau précédent.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

• OSD LANGUAGE : sélection de la langue de l'affichage à l'écran
• AUDIO : sélection de la langue audio (enregistrée sur le disque)
• SUBTITLE : sélection de la langue des sous-titres (enregistrée sur le disque)
• DISC MENU : Sélection de la langue du menu du disque (enregistrée sur le disque) × Si la langue que vous avez sélectionnée n'est pas enregistrée sur le disque, la langue du menu ne changera pas même si vous le configurez pour qu'il s'affiche dans la langue que vous désirez.
• OTHERS : pour désirer une autre langue, sélectionnez OTHERS et indiquez le code de langue du pays de l'utilisateur. Cf. page 54 pour les codes de langue. Il est possible de sélectionner la langue AUDIO, ainsi que la langue des SOUS-TITRES et du MENU DISQUE.

Réglage du mode HDMI VIDEO OUT

Sélectionnez le type de sortie à partir de la prise HDMI/OUT.

• YCbCr: Réglage normal lors de la connexion à un périphérique HDMI.
• RGB : réglage permettant d'intensifier les couleurs et les noirs. Sélectionnez-le si les couleurs manquent de contraste.
• En mode Arrêt, appuyez sur le bouton MENU.
• Appuyez sur le bouton du curseur pour accéder à la setup, puis appuyez sur le bouton ENTER.
• Appuyez sur le bouton du curseur pour accéder à HDMI VIDEO OUT, puis appuyez sur le bouton ENTER.
• Appuyez sur le bouton , du curseur pour sélectionner l'élément voulu, puis appuyez sur le bouton ENTER.
• Une fois la configuration terminée, vous revenez à l'écran précédent.

Appuyez sur le bouton RETURN pour revenir au niveau précédent.

Appuyez sur le bouton EXIT pour quitter l'écran de configuration.

Selon le type de téléviseur (Ecran large ou écran classique 4:3), vous pouvez sélectionner le format d’écran du téléviseur.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur ↓ pour aller à Setup et appuyez ensuite sur la touche ENTER ou.
3. Appuyez sur ↓ pour aller à TV DISPLAY et appuyez ensuite sur la touche ENTER ou ▷.
4. Appuyez sur , pour sélectionner l'élément souhaité et appuyez ensuite sur la touche ENTER.
5. Une fois que la configuration est terminée, vous revenez à l'écran précédent.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour quitter l'écran de configuration.

Ajustement du rapport d'aspect de l'écran TV (taille de l'écran)

Le rapport horizontal-vertical de l'écran des téléviseurs traditionnels est de 4:3, tandis que celui d'un téléviseur doté d'un grand écran à haute définition est de 16:9. Ce rapport est communément désigné. Lors de la lecture d'un DVD dont le contenu fait appel à l'un et l'autre de ces deux rapports, il faut que vous ajustiez le rapport d'aspect pour qu'il corresponde à votre téléviseur ou moniteur.

Sur un téléviseur traditionnel, sélectionnez soit l'option 4:3PS ou 4:3LB selon vos préférences.

Sélectionnez WIDE/HDTV si vous avez un téléviseur doté d'un grand écran.

4:3PS (4:3 pan&scan)

Sélectionnez ce mode pour afficher une image en 16:9 en mode Recadrage sur un téléviseur traditionnel.

• Seule la partie centrale des images 16:9 s'affiche à l'écran, leurs extrémités gauche et droite étant amputées.

4:3LB (4:3 letterbox)

Sélectionnez ce mode pour afficher une image en 16:9 en mode Boîte aux lettres sur un téléviseur traditionnel.

• Des bandes noires apparaitront en haut et en bas de l'écran.

Wide/hdtv

Sélectionnez ce mode pour afficher des images 16:9 en mode Plein écran sur un téléviseur doté d'un grand écran.

• Cette sélection vous permet de bénéficier de l'aspect d'un grand écran.

Si, en revanche, le rapport d'aspect d'une image stockée sur un DVD est de 4:3, il vous est impossible de l'afficher sur un grand écran. - Étant donné qu'un DVD peut être enregistré dans divers formats, l'apparence de son contenu variera selon le logiciel, le type de téléviseur et le réglage du rapport d'aspect du téléviseur utilisés. En fonctionnement HDMI, l'écran passe automatiquement en mode Grand écran.

Configuration du controle parental (niveau de classement)

Ce contrôle permet de restreindre la lecture de DVD réservés aux femmes ou de DVD violents que vous ne souhaitez pas que vos enfants regardent.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur ↓ pour aller à Setup et appuyez ensuite sur la touche ENTER ou.
3. Appuyez sur ↓ pour aller à PARENTAL et appuyez ensuite sur la touche ENTER ou ▶.
4. Appuyez sur , pour selectionner le niveau de contrôle parental que vous souhaitez puis appuyez sur la touche ENTER.
5. Si vous sélectionné le niveau 6, un disque qui contient un niveau 7 et supérieur ne peut être lu.
6. Plus le niveau est élevé, plus le contenu se rapproche d'un contenu violent ou réservé aux adultes.
7. Saisissez le mot de passe et appuyez sur la touche ENTER.
8. Le mot de passe est réglé sur "7890" par défaut.
9. Une fois que la configuration est terminée, vous revenez à l'écran précédent.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour quitter l'écran de configuration.

• Cette fonction est disponible uniquement avec les DVD qui contiennent les informations de niveau de classement.

Configuration du MOT de PASSE

Vous pouvez régler le mot de passe pour le réglage du contrôle parental (niveau).

1. Appuyez sur la touche MENU.
2. Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER ou
3. Appuyez sur pour aller à PASSWORD et appuyez ensuite sur la touche ENTER ou
4. Appuyez sur la touche ENTER.
5. Saisissez le mot de passe et appuyez sur la touche ENTER.
6. Entrez l'ancien mot de passe, le nouveau et confirmez le nouveau.
7. La configuration est terminée.

Le mot de passe est réglé sur "7890" par défaut.

Si vous avez oublié votre mot de passe de contrôle parental, suivez les instructions ci-dessous

• Maintenez la touche STOP (■) enfoncée pendant au moins 5 secondes lorsque le message (NO DISC) apparait sur l'afficheur de l'unité principale. Le message INITIAL apparait alors sur l'afficheur et toutes les valeurs de réglage par défaut sont restaurées.
• Appuyez sur la touche D'ALIMENTATION.

La fonction RESET (Réinitialisation) efface tous les réglages. Ne l'utilise pas à moins que cela soit nécessaire.

Lorsque vous regardez un DVD ou CD JPEG, vous pouvez configurer l'image que vous aimez comme fond d’écran.

1. Lors de la lecture, appuyez sur la touche PAUSE (PUE) lorsqu'une image que vous aimez apparait.
2. Appuyez sur la touche LOGO.
3. COPY LOGO DATA s'affiche sur l'écran du téléviseur.
4. L'appareil va s'éteindre puis se rallumer.
5. Le papier peint sélectionné s'affiche.
6. Vous pouvez sélectionner jusqu'à 3 papiers peints.

Pour selectionner l'un des trois papiers PEINTS que vous AVEZ créés

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER ou.
3. Appuyez sur pour aller à LOGO et appuyez ensuite sur la touche ENTER ou.
4. Appuyez sur , pour sélectionner le USER que vous souhaitez et appuyez ensuite sur ENTER.
5. Cette option vous permet de sélectionner un des 3 fonds d'écran.
6. Appuyez sur la touche EXIT pour quitter l'écran de configuration.
7. ORIGINAL : sélectionnez celui-là pour désirir l'image du logo Samsung en tant que fond d'écran.
8. USER : Sélectionnez celui-là pourCHOISIR l'image désirée en tant que fond d'écran.

Appuyez sur la touche RETURN pour revenir au niveau précédent.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Enregistrement divx (r)

Veuillez enregistrer votre système de Home cinéma au format Vidéo à la demande DivX® à l'aide de votre code d'enregistrement. Pour de plus amples informations, visitez le site www.divx.com/vod

Configuration de la compression DRC (compression de la PLAGE dynamique)

Cette fonction vous permet de régler l'échelle entre les sons les plus forts et les plus faibles.

Vous pouvez utiliser cette fonction pour profiter d'un son Dolby Digital lorsque vous regardez un film à faible volume la nuit.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Audio et appuyez ensuite sur la touche ENTER ou.
3. Appuyez sur pour aller à DRC et appuyez ensuite sur la touche ENTER ou.
4. Appuyez sur la touche , pour régler la compression de la plage dynamique.
5. Lorsque le bouton ▲ Cursor est actionné, l'effet est amplifié et lorsque le bouton▼ Cursor est enforcé, l'effet est attenué.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour quitter l'écran de configuration.

Paramétrage AV SYNC

La vidéo peut sembler plus lente que l'audio si elle est connectée à un téléviseur numérique.

Dans ce cas, réglez le décalage audio de manière à ce qu'il soit synchronisé avec la vidéo.

1. Appuyez sur la touche MENU.
2. Appuyez sur le curseur pour accéder à Audio et appuyez ensuite sur la touche ENTER ou.
3. Appuyez sur le curseur pour accéder à AV-SYNC et appuyez ensuite sur la touche ENTER ou.
4. Appuyez sur les boutons Cursor, pour sélectionner le décalage AV-SYNC puis appuyez sur le bouton ENTER.
5. Vous pouvez paramétre le temps d'attente de l'audio entre 0 ms et 300 ms. Paramétrez-le à un état optimal.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour quitter l'écran de configuration.

Paramétrage de l'interface HDMI AUDIO

Il est possible d'activer ou de désactiver les sons transmis par l'intermédiaire du câble HDMI.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur la touche Cursor ↓ pour sélectionner Audio et appuyez sur la touche ENTER ou.
3. Appuyez sur la touche Cursor ↓ pour sélectionner HDMI AUDIO et appuyez sur la touche ENTER ou ▷.
4. Appuyez sur les touches Cursor , pour sélectionner ON ou OFF et appuyez sur la touche ENTER.
5. ON: les signaux audio et vidéo sont tous deux transmis par le câble de connexion HDMI. Sons ne sont alors émis que par les haut-parleurs de votre téléviseur.
6. OFF : seuls les signaux vidéo sont transmis par le câble de connexion HDMI. Les sons ne sont alors émis que par les enceintes de votre système Home cinema.

Appuyez sur le bouton RETURN pour revenir au niveau précédent.

Appuyez sur le bouton EXIT pour quitter l'écran de configuration.

• Par défaut, cet appareil est réglé sur HDMI AUDIO OFF. L'interface HDMI AUDIO se règle automatiquement en mode 2 canaux lorsque les sons sont émis par les haut-parleurs du téléviseur.

Télécommande

1. Appuyez sur la touche TUNER et sélectionnez la bande FM.
2. Sélectionnez une station.

Automatic Tuning 1: appuyez sur la touche TUNER PRESET pour sélectionner PRESET et appuyez ensuite sur , pour sélectionner la station préréglée. Automatic Tuning 2: appuyez sur la touche TUNER MANUAL pour sélectionner MANUAL et appuyez ensuite sur , pour rechercher automatiquement la bande. - Station manuelle : Appuyez sur TUNER MANUAL. Appuyez rapidement sur , ∨ pour augmenter ou diminuer la fréquence.

Unité principale

1. Appuyez sur la touche FUNCTION pour sélectionner la bande (FM).
2. Sélectionnez une station.

Automatic Tuning 1: appuyez sur la touche STOP (■) pour sélectionner PRESET et appuyez ensuite sur , pour sélectionner la station préenregistrée. Automatic Tuning 2: appuyez sur la touche STOP (■) pour sélectionner MANUAL et appuyez ensuite sur I«, I« pour rechercher automatiquement la bande. - Station manuelle : appuyez sur STOP ( ■ ) pour sélectionner MANUAL et appuyez ensuite brièvement sur ↓←, ➔↑ pour accéder à une fréquence plus BASSE ou plus élevée.

Appuyez sur la touche MO/ST pour écouter en Mono/Stéréo. (Ceci s'applique uniquement lorsque vous écoutez une station de la bande FM.)

• Chaque fois que vous appuyez sur la touche, le son commute entre (STEREO) et (MONO).
• Dans le cas de zones de mauvaise réception, sélectionnez (MONO) pour avoir une retransmission claire et sans interférence.

Pré-réglage des stations

Exemple: pré-réglage de la station FM 89.10 en mémoire

1. Appuyez sur la touche TUNER et sélectionnez la bande FM.
2. Appuyez sur TUNER MANUAL.
3. Appuyez sur TUNER MANUAL pour sélectionner 89.10.
4. Appuyez sur TUNER MEMORY.

01 clignote sur l'affichage.

1. Appuyez sur , ∨ pour sélectionner le numéro pré-réglé.
2. Vous avez la possibilité de sélectionner entre 1 et 15 stations mémorisées.
3. Appuyez à nouveau sur la touche TUNER MEMORY.
4. Appuyez sur la touche TUNER MEMORY avant que "numériques" ne disparaisse de l'écran.
5. "numériques" disparaît de l'écran et la fréquence de la station est conservée en mémoire.
6. Pour prérégler une autre station, renouvelez les étapes 3 à 6.

Pour vous synchroniser sur une station préréglée

• Appuyez sur TUNER PRESET.
• appuyez sur la touche , de la télécommande pour sélectionner un canal.

Fonctions pratiques

Si vous régalez l'heure à l'avance, l'unité s'éteint automatiquement à l'heure désignée.

Appuyez sur la touche SLEEP.

• SLEEP s'affiche. Chaque fois que vous appuyez sur ce bouton, la durée prédéfinie change de la façon suivante :

Pour confirmer le réglage de la mise en veille, appuyez sur la touche SLEEP.

• Le temps restant avant l'arrêt du lecteur DVD s'affiche.
• Si vous appuyez de nouveau sur la touche, vous revenez à ce que vous aviez réglé avant.

Pour annuler la mise en veille, appuyez sur la touche SLEEP jusqu'à ce que OFF apparaisse à l'écran.

Régler la brillance de l'écran

Vous pouvez régler la luminosité de l'affichage à partir de l'unité principale.

Appuyez sur la touche DIMMER.

• Chaque pression sur cette touche permet de régler la luminosité de l'écran situé sur la façade de l'appareil.

Cette fonction est pratique lorsque quelqu'un sonne à la porte ou lorsque vous recevez un appel téléphonique.

Appuyez sur la touche MUTE.

• MUTE clignote sur l'affichage.
• Pour remettre le son, appuyez à nouveau sur le bouton MUTE.

La fonction P. BASS amplifie les sons graves pour des effets de basse plus puissants.

1. Appuyez sur le bouton P. BASS pour sélectionner le mode P. BASS.
2. Ce mode vous permet de sélectionner le niveau des sons graves souhaité.

La fonction P. BASS est disponible uniquement avec des sources LCPM 2 canaux telles que MP3, DivX, CD et WMA. Appuyez sur le bouton P. BASS et le message "POWER BASS ON" s'affiche à l'écran. La fonction P. BASS ne fonctionne pas en mode DSP/EQ ou DOLBY PRO LOGIC II. Si vous appuyez sur le bouton P. BASS en mode DSP/EQ, ce dernier se désactive automatiquement et la fonction P. BASS est activée.

V-sound (son virtuel)

Lessonsa2cauxpeuventetreécoutésavecdeseffetsvirtuelsafin d'obtenirdessonsenoreccusqu'realistesqu'vec des canaux5.1.

Appuyez sur la touche V-SOUND.

• Chaque fois que vous appuyez sur la touche, la sélection change dans l'ordre suivant :

V. SO ON → V. SO OFF

Fonction CASQUE virtuel

Utilisez un casque (3.50) (non fourni) pour votre plaisir d'écoute personnel. Vous pouvez profiter d'effets sonores dynamiques similaires à ceux d'un son en 5.1 canaux en utilisant un casque stéréo classique.

1. Branchez le casque dans la prise casque.
2. Des casques sont en vente dans la plupart des magasins d'électronique.
3. Appuyez sur la touche V-H/P.
4. À chaque fois que cette touche est enfoncée, la sélection alterne entre et. V. HP: permet de bénéficier d'un son en 5.1 canaux qui vous donne l'impression d'être dans un stade de football ou dans une salle de concert.
5. OFF: permet d'écouter un son stéréo standard à deux canaux.

• Ne montez pas le son à des niveaux excessifs lorsque vous utilisez un casque d'écoute. Vous risqueriez de subir une perte d'audition irréversible.

Convertissez le son audio du CD en un fichier MP3 avant de l'envoyer vers un périphérique de stockage USB.

1. Connectez le périphérique USB.
2. Insérez le CD audio dans le tiroir du lecteur CD.
3. Appuyez sur CD RIPPING.
4. Pour commencer l'extraction de la piste actuellement sélectionnée, appuyez sur le bouton CD RIPPING de la télécommande alors que le système est en cours de lecture ou de pause temporaire.
5. Pour extraire toutes les pistes du CD, appuyez longuement sur le bouton CD RIPPING de la télécommande.
6. Le système affiche le message « CD RIPPING » à l'écran et lance l'extraction.

1. Appuyez sur STOP (■) pour arrêter l'extraction.
2. Lorsque l'extraction audio est terminée, un réseau appelé « RIPPING » est créé sur le périphérique USB et le filchier d'extraction est sauvégarde au format

“SAM_XXXX”.mp3

• Ne débranchez ni la connexion USB ni le câble d'alimentation durant l'extraction audio. Cela risquerait d'endommager les données. Pour arrêter l'extraction audio, il suffit d'appuyer sur le bouton STOP puis de débrancher le périphérique USB une fois que le système s'est complètement arrêté de lire le CD. Si vous débranchez la connexion USB durant l'extraction audio, le système se désactivera et vous ne pourrez pas supprimer le fichier d'extraction. Dans ce cas, connectez l'ordinateur à l'aide d'un câble USB, sauvegardez les données et formatez le périphérique USB. Si vous connectez le périphérique USB au système alors que celui-ci est en cours de lecture de CD, la lecture sera suspendue puis reprise à la fin de l'initialisation de la connexion USB. (Le temps de l'initialisation varie selon le type de périphérique USB utilisé.) La fonctionnalité CD RIPPING ne s'applique pas au DTS-CD. Si la durée d'extraction est inférieure à 5 secondes, aucun fichier d'extraction ne sera créé. L'extraction audio n'est activée que lorsque le périphérique USB ou le disque dur externe est formaté dans le système de fichiers FAT. (Le système de fichiers NTFS n'est pas pris en charge.) Pour obtenir la liste de périphériques compatibles, reportez-vous aux spécifications de l'hôte USB. L'extraction est effectuée à une vitesse normale de x1, et la durée d'extraction peut être prolongée sur certains périphériques USB. Lorsque le système est en cours d'extraction de CD, le son audio n'est pas émis.
• Ne forcez pas sur le système lorsqu'il est en train d'extraire un CD audio.

Configuration AUDIO

Réglage manuel du volume de l'enceinte et équilibre avec la touche SOUND EDIT.

Appuyez sur la touche SOUND EDIT et appuyez ensuite

SUR.

Réglage de l'équilibre des enceintes avant

• Vous pouvez sélectionner entre 00 et -06 et OFF.
• Plus vous vous approchez de -6, plus le volume baisse.

Réglage du niveau des enceintes caisson de basses

Le niveau du volume peut être réglé par étapes, de +6 dB à -6 dB. - Le son augmente lorsque vous vous approchez de +6 dB et diminue lorsque vous vous approchez de -6 dB.

Dépannage

Reportez-vous à ce qui suit si l'unité ne fonctionne pas correctement. Si le problème que vous rencontrez n'est pas repertorié ci-dessous ou si les instructions suivantes ne vous aident pas, éteignez l'unité, débranchez le cordon d'alimentation et contactez un marchand autorisé ou le Centre de Service Samsung Electronics le plus proche.

Problème	Vérification/Solution
Impossible d'éjecter le disque.	• Est-ce que le cordon d'alimentation est branché correctement dans la prise de courant? • Éteignez l'appareil puis allumez-le de nouveau.
Le disque n'est pas lu.	• Vérifiez le numéro de région du DVD. Les disques DVD achétés à l'étranger pourrait ne pas être lisibles. • Ce lecteur ne peut pas dire les CD-ROM et les DVD-ROM. • Vérifiez le niveau d'écoute du DVD.
La lecture ne commence pas immédiattement lorsque l'on appuie sur la touche Play/Pause.	• Vérifiez si le disque présente des rayures ou s'il est déformé. • Nettoyez-le bien.
Pas de son.	• On n'entend aucun son en mode lecture rapide, lecture lente et lecture image par image. • Les enceintes sont-elles branchées correctement? Est-ce que le réglage des enceintes est correctement personnelé? • Le disque est-il gravement endommagé?
La télécommande ne fonctionne pas.	• Est-ce que la télécommande est utilisée à la distance correcte et avec un angle de fonctionnement correct? • Est-ce que les piles sont déchargeées? • Avez-vous correctement sélectionné les fonctions des modes (TV/DVD) sur la télécommande (TV ou DVD)?
• Le disque tourne mais aucune image ne s'affiche. • Les images présentent des interférences et la qualité est mauvaise.	• Le téléviseur est-il allumé? • Les câbles video sont-ils correctement branchés? • Le disque est-il sale ou endommagé? • Un disque de mauvaise fabrication peut ne pas être lu.
La langue audio et des sous-titres ne fonctionnent pas.	• Les fonctions langue audio et des sous-titres ne fonctionnent pas avec les DVD qui ne contiennent pas plusieurs langues audio ou des sous-titres. Selon les disques elles peuvent fonctionner différément.
L'écran Menu ne s'affiche pas même lorsque l'on sélectionne la fonction menu.	• Est-ce que le disque a un menu?
L'écran ne peut pas être changé.	• Vous pouvez dire des DVD 16:9 en mode LARGE 16:9, en mode BOîTE AUX LETTRES 4:3 ou en mode PAN SCAN 4:3, mais les DVD codés en 4:3 peuvent être vus uniquement en 4:3. Consultez la pochette du disque DVD et sélectionnez la fonction appropriée.
• L'unité principale ne fonctionne pas. (Exemple : L'appareil s'éteint ou on entend des bruits étranges.) • Le lecteur DVD fonctionne mal.	• Éteignez l'appareil et appuyez sur le bouton STOP(■) de la télécommande pendant plus de 5 secondes. La fonction RESET (Réinitialisation) efface tous les réglages. Ne l'utilise pas à moins que cela soit nécessaire.
Le mot de passer pour le niveau d'écoute a été oublie.	• Maintenez la touche STOP(■) enforcée pendant au moins 5 secondes lorsque le message (NO DISC) apparait sur l'afficheur de l'unité principale. Le message “INITIAL” apparait alors sur l'afficheur et toutes les valeurs de réglage par défaut sont restaurées. • Appuyez sur la touche POWER. La fonction RESET (Réinitialisation) efface tous les réglages. Ne l'utilise pas à moins que cela soit nécessaire.
On n'arrive pas à se synchroniser sur la station radio désirée.	• Est-ce que l'antonne est installée correctement? • Si le signal d'entrée de l'antonne est mauvais, installez une antenne FM externe dans un endroit avec une bonne qualité de réception.

Liste des codes de langues

Saisissez le code correspondant aux réglages initiaux "Disc Audio", "Disc Subtitle" et/ou "Disc Menu" (reportez-vous en page 42).

Code	Langue	Code	Langue	Code	Langue	Code	Langue
1027	Afar	1181	Frisian	1334	Latvian, Lettish	1506	Slovenian
1028	Abkhazian	1183	Irish	1345	Malagasy	1507	Samoan
1032	Afrikaans	1186	Scotts Gaelic	1347	Maori	1508	Shona
1039	Amharic	1194	Galician	1349	Macedonian	1509	Somali
1044	Arabic	1196	Guarani	1350	Malayalam	1511	Albanian
1045	Assamese	1203	Gujarati	1352	Mongolian	1512	Serbian
1051	Aymara	1209	Hausa	1353	Moldavian	1513	Siswati
1052	Azerbaijani	1217	Hindi	1356	Marathi	1514	Sesotho
1053	Bashkir	1226	Croatian	1357	Malay	1515	Sundanese
1057	Byelorussian	1229	Hungarian	1358	Maltese	1516	Swedish
1059	Bulgarian	1233	Armenian	1363	Burmese	1517	Swahili
1060	Bihari	1235	Interlingua	1365	Nauru	1521	Tamil
1069	Bislama	1239	Interlingue	1369	Nepali	1525	Tegulu
1066	Bengali; Bangla	1245	Inupiak	1376	Dutch	1527	Tajik
1067	Tibetan	1248	Indonesian	1379	Norwegian	1528	Thai
1070	Breton	1253	Icelandic	1393	Occitan	1529	Tigrinya
1079	Catalan	1254	Italian	1403	(Afan) Oromo	1531	Turkmen
1093	Corsican	1257	Hebrew	1408	Oriya	1532	Tagalog
1097	Czech	1261	Japanese	1417	Punjabi	1534	Setswana
1103	Welsh	1269	Yiddish	1428	Polish	1535	Tonga
1105	Danish	1283	Javanese	1435	Pashto, Pushto	1538	Turkish
1109	German	1287	Georgian	1436	Portuguese	1539	Tsonga
1130	Bhutani	1297	Kazakh	1463	Quechua	1540	Tatar
1142	Greek	1298	Greenlandic	1481	Rhaeto-Romance	1543	Twi
1144	English	1299	Cambodian	1482	Kirundi	1557	Ukrainian
1145	Esperanto	1300	Kannada	1483	Romanian	1564	Urdu
1149	Spanish	1301	Korean	1489	Russian	1572	Uzbek
1150	Estonian	1305	Kashmiri	1491	Kinyarwanda	1581	Vietnamese
1151	Basque	1307	Kurdish	1495	Sanskrit	1587	Volapuk
1157	Persian	1311	Kirghiz	1498	Sindhi	1613	Wolof
1165	Finnish	1313	Latin	1501	Sangro	1632	Xhosa
1166	Fiji	1326	Lingala	1502	Serbo-Croatian	1665	Yoruba
1171	Faeroese	1327	Laothian	1503	Singhalese	1684	Chinese
1174	French	1332	Lithuanian	1505	Slovak	1697	Zulu

Precautions dans la manipulation et la conservation des disques

De petites rayures sur le disque peuvent réduire la qualité du son et des images ou provoquer des sauts.

Faites attention de ne pas rayer les disques quand vous les manipulez.

Manipulation des disques

Ne touchez pas le côté du disque.

Tenez le disque par les côtés de manière à ne pas laisser vos empreintes sur la surface.

Ne collez pas de papier ou de ruban adhésif sur le disque.

Conservation des disques

Ne les laissez pas à la lumière solaire directe	Conservez-les dans un endroit frais et aéré	Conservez-les dans unePOCHette de protection propre et en position verticale.

• Faites attention de ne pas salir les disques.
• Ne chargez pas de disques fissurés ou rayés.

Manipulation et conservation des disques

Quand vous laissez des empreintes de doigts ou de saleté sur le disque, nettoyez-le avec un détergent léger dilué dans l'eau et frottez-le avec un chiffon souple.

• Pour le nettoyage, frotte délicatement de l'intérieur vers l'extérieur du disque.

• De la condensation peut se former si l'air chaud entre en contact avec des parties froides à l'intérieur du lecteur. Quand de la condensation se forme à l'intérieur du lecteur, celui-ci pourrait ne pas fonctionner correctement. Dans ce cas, enlevez le disque et laissez le lecteur allumé au repos pendant 1 ou 2 heures.

CARACTÉRISTIQUES

GÉNÉRALITÉS	Consommation		70 W
	Poids		4 kg
	Dimensions		470 (l) x 196 (h) x 116 (p) mm
	Température de service		+5°C ~ +35°C
	Taux d'humidité en fonctionnement		10 % à 75 %
Disque	DVD (Digital Versatile Disc)		Vitesse de lecture : 3,49 à 4,06 m/s
			Temps de lecture approx. (disque à une face, une couche) : 135 min.
	CD : 12 cm (COMPACT DISC)		Vitesse de lecture : 4,8 à 5,6 m/s
			Temps de lecture maximal : 74 min.
	CD : 8 cm (COMPACT DISC)		Vitesse de lecture : 4,8 à 5,6 m/s
			Temps de lecture maximal : 20 min.
SORTIE VIDÉO	Vidéo composite		1.0 Vp-p (charge75 Ω)
	Composant Vidéo		Y : 1.0 Vp-p (charge75 Ω)
			PR : 0.70 Vp-p (charge75 Ω)
			PB : 0.70 Vp-p (charge75 Ω)
	HDMI		Impédance : 85~115Ω
AMP	Enceintes avant		100W x 2(3Ω)
	Caisson des basses		100W(3Ω)
	Gamme de fréquences		20Hz~20KHz
	Rapport S/B		70dB
	Déparation de canaux		60dB
	Sensibilité d'entrée		(AUX)400mV
ENCEINTES	Enceintes		Système enceintes canaux 2.1
			Avant	Caisson des basses
	Impédance		3 Ω	3 Ω
	Gamme de fréquences		140Hz~20 KHz	40Hz~160Hz
	Niveau de pression acoustique de sortie		87dB	90dB
	Entrée nominale		100W	100W
	Entrée maximale		200W	200W
	HT-X620	Dimensions (L x H x P)	101 X 230 X 150 mm	181 X 368 X 396 mm
		Poids	0.71 kg	5.6 kg
	HT-X622	Dimensions (L x H x P)	100 x 210 x 99 mm	181 X 368 X 396 mm
		Poids	0.6 kg	5.6 kg

Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions figurent à titre approximatif.

Avant d'utiliser les câbles des enceintes

1 Tirez sur la languette de fixation du noyau torique en ferrite pour l'ouvrir.

2 Rassemblez les câbles des enceintes.

3 Indique sur la figure et appuyez-dessus jusqu'à ce que vous entendiez un clic.

Lorsque vous vous servez des câbles, utilisez le noyau torique en ferrite enveloppé comme indiqué sur le schéma du haut pour réduire tout risque d'interférence nocive, conformément aux directives CE EMC.

Contactez samsung dans le monde entier

N'hésitez pas à contacter le service clientèle de SAMSUNG pour toute question ou tout commentaire au sujet des produits Samsung.

Région	Pays	Centre d'assistance à la clientèle	Site Internet
North America	CANADA	1-800-SAMSUNG(726-7864)	www.samsung.com/ca
	MEXICO	01-800-SAMSUNG(726-7864)	www.samsung.com/mx
	U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com/us
Latin America	ARGENTINE	0800-333-3733	www.samsung.com/ar
	BRAZIL	0800-124-421, 4004-0000	www.samsung.com/br
	CHILE	800-SAMSUNG(726-7864)	www.samsung.com/cl
	NICARAGUA	00-1800-5077267	www.samsung.com/latin
	HONDURAS	800-7919267	www.samsung.com/latin
	COSTA RICA	0-800-507-7267	www.samsung.com/latin
	ECUADOR	1-800-10-7267	www.samsung.com/latin
	EL SALVADOR	800-6225	www.samsung.com/latin
	GUATEMALA	1-800-299-0013	www.samsung.com/latin
	JAMAICA	1-800-234-7267	www.samsung.com/latin
	PANAMA	800-7267	www.samsung.com/latin
	PUERTO RICO	1-800-682-3180	www.samsung.com/latin
	REP. DOMINICA	1-800-751-2676	www.samsung.com/latin
	TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864)	www.samsung.com/latin
	VENEZUELA	0-800-100-5303	www.samsung.com/latin
	COLOMBIA	01-8000112112	www.samsung.com.co
Europe	BELGIUM	02 201 2418	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
	CZECH REPUBLIC	800-SAMSUNG(800-726786)	www.samsung.com/cz
	DENMARK	8-SAMSUNG(7267864)	www.samsung.com/dk
	FINLAND	30-6227 515	www.samsung.com/fi
	FRANCE	01 4863 0000	www.samsung.com/fr
	GERMANY	01805 - SAMSUNG(726-7864 € 0,14/Min)	www.samsung.de
	HUNGARY	06-80-SAMSUNG(726-7864)	www.samsung.com/hu
	ITALIA	800-SAMSUNG(726-7864)	www.samsung.com/it
	LUXEMBURG	02 261 03 710	www.samsung.com/lu
	NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl
	NORWAY	3-SAMSUNG(7267864)	www.samsung.com/no
	POLAND	0 801 1-SAMSUNG(172678), 022-607-93-33	www.samsung.com/pl
	PORTUGAL	80820-SAMSUNG(726-7864)	www.samsung.com/pt
	SLOVAKIA	0800-SAMSUNG(726-7864)	www.samsung.com/sk
	SPAIN	902-1-SAMSUNG (902 172 678)	www.samsung.com/es
	SWEDEN	075-SAMSUNG(726 78 64)	www.samsung.com/se
	U.K	0845 SAMSUNG (7267864)	www.samsung.com/uk
	EIRE	0818 717 100	www.samsung.com/ie
	AUSTRIA	0810-SAMSUNG(7267864, € 0.07/min)	www.samsung.com/at
	SWITZERLAND	0848-SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch
CIS	RUSSIA	8-800-555-55-55	www.samsung.ru
	KAZAKHSTAN	8-10-800-500-55-500	www.samsung.com/kz RU
	UZBEKISTAN	8-10-800-500-55-500	www.samsung.com/kz RU
	KYRGYZSTAN	00-800-500-55-500
	TADJIKISTAN	8-10-800-500-55-500
	UKRAINE	8-800-502-0000	www.samsung.ua
	LITHUANIA	8-800-77777	www.samsung.com/lt
	LATvia	8000-7267	www.samsung.com/lv
	ESTONIA	800-7267	www.samsung.com/ee
Asia Pacific	AUSTRALIA	1300 362 603	www.samsung.com/au
	NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com/nz
	CHINA	800-810-5858, 400-810-5858, 010-6475 1880	www.samsung.com/cn
	HONG KONG	3698-4698	www.samsung.com/hk
	INDIA	3030 8282, 1800 110011, 1-800-3000-8282	www.samsung.com/in
	INDONESIA	0800-112-8888	www.samsung.com/id
	JAPAN	0120-327-527	www.samsung.com/jp
	MALAYSIA	1800-88-9999	www.samsung.com/my
	PHILIPPINES	1-800-10-SAMSUNG(726-7864) 1-800-3-SAMSUNG(726-7864), 02-5805777	www.samsung.com/ph
	SINGAPORE	1800-SAMSUNG(726-7864)	www.samsung.com.sg
	THAILAND	1800-29-3232, 02-689-3232	www.samsung.com/th
	TAIWAN	0800-329-999	www.samsung.com/tw
	VIETNAM	1 800 588 889	www.samsung.com/vn
Middle East & Africa	TURKEY	444 77 11	www.samsung.com/tr
	SOUTH AFRICA	0860-SAMSUNG(726-7864)	www.samsung.com/za
	U.A.E	800-SAMSUNG (726-7864), 8000-4726	www.samsung.com/ae
