MODE D'EMPLOI ZH 6011 B ZANUSSI

FR Mode d'emploi 12 Entretien 13 Le filtre à graisses métallique 13 Le filtre à graisses en fibre synthétique 13 Les filtres à charbon actif 13 L’éclairage 13 Nettoyage 13 Fixation du panneau frontal à l'auvent 14 Fixation aux éléments muraux latéraux 14 Fixation murale 14

Cette hotte convertible à encastrer peut être utilisée soit pour un usage à évacuation externe, qu'à recyclage interne. Il est tout à fait possible de changer l’utilisation initiale de la hotte après l’installation.

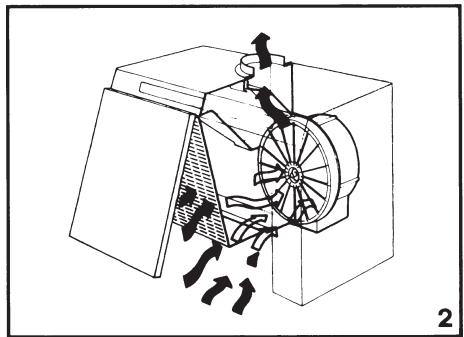

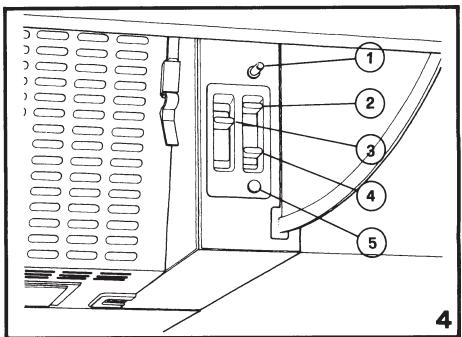

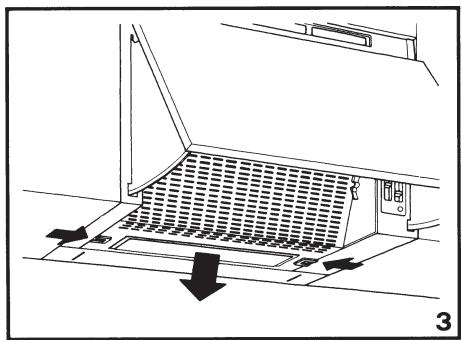

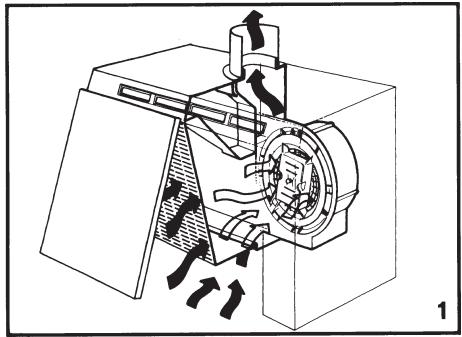

Mode d'emploi Utilisation dans la version à évacuation externe (fig. 1) Les vapeurs de la cuisine sont envoyées vers l’ex-térieur par un conduit. Le trou de sortie de l’air situé au dessus de la hotte doit être relié au conduit situé au mur ou au plafond. Pour relier la hotte au conduit, utiliser l’anneau de raccord fourni, ouvrir la grille d’aspiration et contrôler que le levier de conversion se trouve dans la position «EVACUATION». Dans sa version aspirante, la hotte ne doit pas avoir le filtre à charbon actif. Pour l’ouverture de la grille d’aspiration, pousser vers le centre de la hotte les arrêts latéraux à ressort et en même temps tirer la grille vers le bas (fig. 3). Utilisation dans la version à recyclage (fig. 2) L’air est recyclé dans la pièce après avoir été dépuré en passant à travers le filtre à charbon actif. Ouvrir la grille d’aspiration et contrôler que le le-vier de conversion se trouve sur la position «RECYCLAGE». Appliquer les filtres à charbon actif (non fournis pour les hottes aspirantes) en les fixant avec les pommeaux sur les supports en plastique des moteurs. Fonctionnement et conseils d’utilisation Les commandes (fig. 4) sélectionnent les vitesses de fonctionnement (3), actionnent l’éclairage (4) et le groupe moteur de l’appareil (2). Un voyant lumineux (5) signale si la hotte est en fonction-nement. Un microinterrupteur (1) actionné par l’ouverture de l’auvent, commande la mise en marche à vitesse réglée de la hotte. Pour obtenir les meilleurs rendements, il est conseillé de n’utiliser la vitesse maximum qu’en cas de forte concentration d’odeurs et de vapeurs, la vitesse moyenne dans les conditions normales et la vitesse minimum pour maintenir l’air propre, avec une faible consommation d’énergie électrique.

Entretien Un bon entretien assure un bon fonctionnement et un bon rendement.

Le filtre à graisses métallique Il doit être nettoyé régulièrement avec une brosse, de l’eau chaude et du détergent. Rincez et séchez- le soigneusement avant de le remonter. Il peut également être lavé dans le lave-vaisselle.

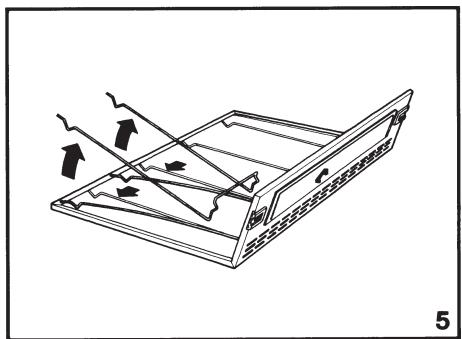

Le filtre à graisses en fibre synthétique - Epaisseur 8/10 mm: Il doit être lavé régulièrement avec un détergent sans le tordre. Rincez et séchezle soigneusement avant de le remonter. Remplacez-le fréquemment. - Epaisseur 1 mm: Ce filtre ne doit être ni lavé ni régénéré. Rempla-cez-le régulièrement. Dégager le filtre de la grille inférieure (fig. 5)

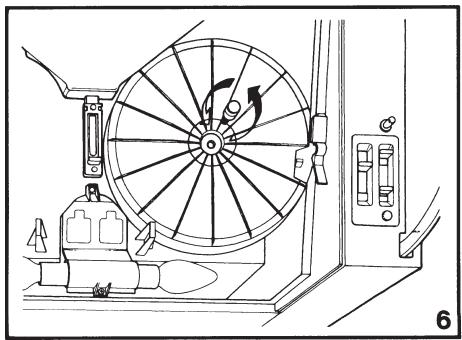

Les filtres à charbon actif (pour l’utilisation à recyclage) Les changer en moyenne tous les six mois en fonction de la fréquence d’utilisation (fig. 6)

L’éclairage S’il ne fonctionne pas, ouvrir la grille métallique et contrôler que l’ampoule est bien vissée. Pour la remplacer, utiliser une ampoule du même type et de la même puissance.

Nettoyage Il faut nettoyer la hotte à l’extérieur au moins une fois par mois en utilisant un chiffon humide avec un détergent doux (produit pour la vaisselle par exemple). IMPORTANT L’installation électrique de la hotte est équipée d’une mise à la terre d’après les normes interna-tionales de sécurité et les normes CEE sur l’anti-interférence radio. La distance entre l’appareil installé et le plan de travail devra être d’au moins 65 cm. Surveiller les friteuses pendant leur utilisation: l’huile surchauffée pourrait s’enflammer. Ne pas faire de cuisine flambée sous la hotte. La hotte ne doit pas être branchée à des conduits de combustion (chaudières, radiateurs, chauffe-bains etc...) ou d’aération. Pour le branchement à des conduits hors service il est conseillé de demander l’autorisation du responsable de l’immeuble. Avant d’effectuer le branchement électrique de la hotte, vérifier que la tension du réseau correspond à celle indiquée sur la plaquette des données techniques à l’intérieur de la hotte. Avant de commencer toute opération de nettoyage ou d’entretien, il faut débrancher la hotte ou l’interrupteur général. FR

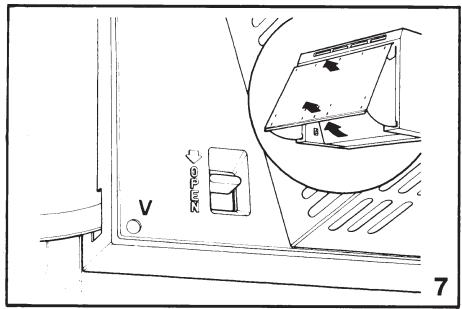

Fixation du panneau frontal à l'auvent Sortir l'auvent en le faisant tourner vers l'avant et en débloquant en même temps l'arrêt qui est placé à gauche de la hotte. Percer le panneau en utilisant le gabarit de perçage spécial. Placer l'auvent sur le panneau en bois et fixer avec les vis 3,9 x 13 mm qui sont fournies avec la hotte. Remonter l'auvent en ayant soin de bien l'enfiler sur les glissières. Régler le glissement de la visière en agissant sur les deux vis V situées à l'intérieur des têtes (fig. 7).

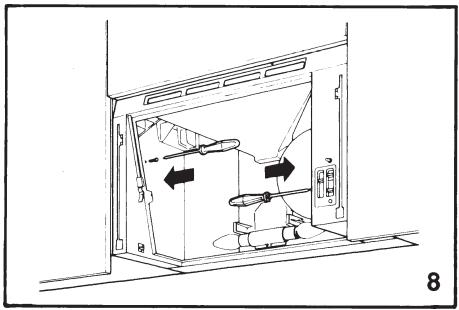

Fixation aux éléments muraux latéraux Percer les éléments muraux latéraux en utilisant le gabarit de perçage, enlever l'auvent et la grille. Fixer la hotte aux éléments muraux avec les vis de 3,5 x 16 mm en les vissant de l'intérieur de la hotte. Les vis sont fournies avec la hotte (fig. 8).

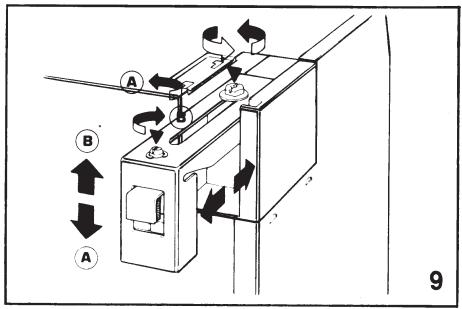

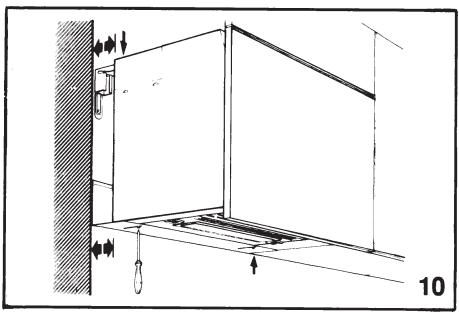

Fixation murale Percer des trous dans le mur à l'aide du gabarit de perçage, placer les chevilles dans les trous et fixer les deux brides avec les quatre vis, accrocher la hotte aux brides. Les chevilles, les brides et les vis sont fournies avec la hotte. La hotte est munie de deux supports extensibles et réglables fixés sur le bord postérieur qui, avec l'élément en équerre inférieur, permettent de l'aligner par rapport aux autres meubles (fig. 9-10).
