| Type de produit | Platine vinyle à entraînement par courroie |
| Marque | Pro-Ject |
| Modèle | VT-E BT FR RED |
| Vitesses de lecture | 33 ⅓ et 45 tours/min |
| Cellule | Ortofon OM NN (montée) |
| Type de cellule | MM (aimant mobile) |
| Force d'appui recommandée | 17,5 mN (1,75 g) |
| Préampli phono intégré | Oui, commutable (PHONO/LINE) |
| Gain du préampli | 32 dB |
| Sorties | RCA plaquées or, prise de masse |
| Rapport signal/bruit | -65 dB |
| Pleurage et scintillage | 33: 0,29% / 45: 0,27% |
| Alimentation | 230 V, 50 Hz |
| Consommation | 4,5 W |
| Dimensions (L x P x H) | 420 x 330 x 112 mm |
| Poids | 4,0 kg |
| Poids effectif du bras | 8 g |
| Longueur effective du bras | 8,6" (218,5 mm) |
| Surplomb | 22 mm |
| Entretien | Dépoussiérage avec chiffon antistatique légèrement humide |
| Garantie | Voir notice |
| Accessoires fournis | Câble de modulation RCA, adaptateur 45 tours, clé Allen 1,5 mm |
FOIRE AUX QUESTIONS - Platine-vinyle-VT-E-BT-FR-RED PRO-JECT
Questions des utilisateurs sur Platine-vinyle-VT-E-BT-FR-RED PRO-JECT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Platine vinyle au format PDF gratuitement ! Retrouvez votre notice Platine-vinyle-VT-E-BT-FR-RED - PRO-JECT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Platine-vinyle-VT-E-BT-FR-RED de la marque PRO-JECT.
MODE D'EMPLOI Platine-vinyle-VT-E-BT-FR-RED PRO-JECT

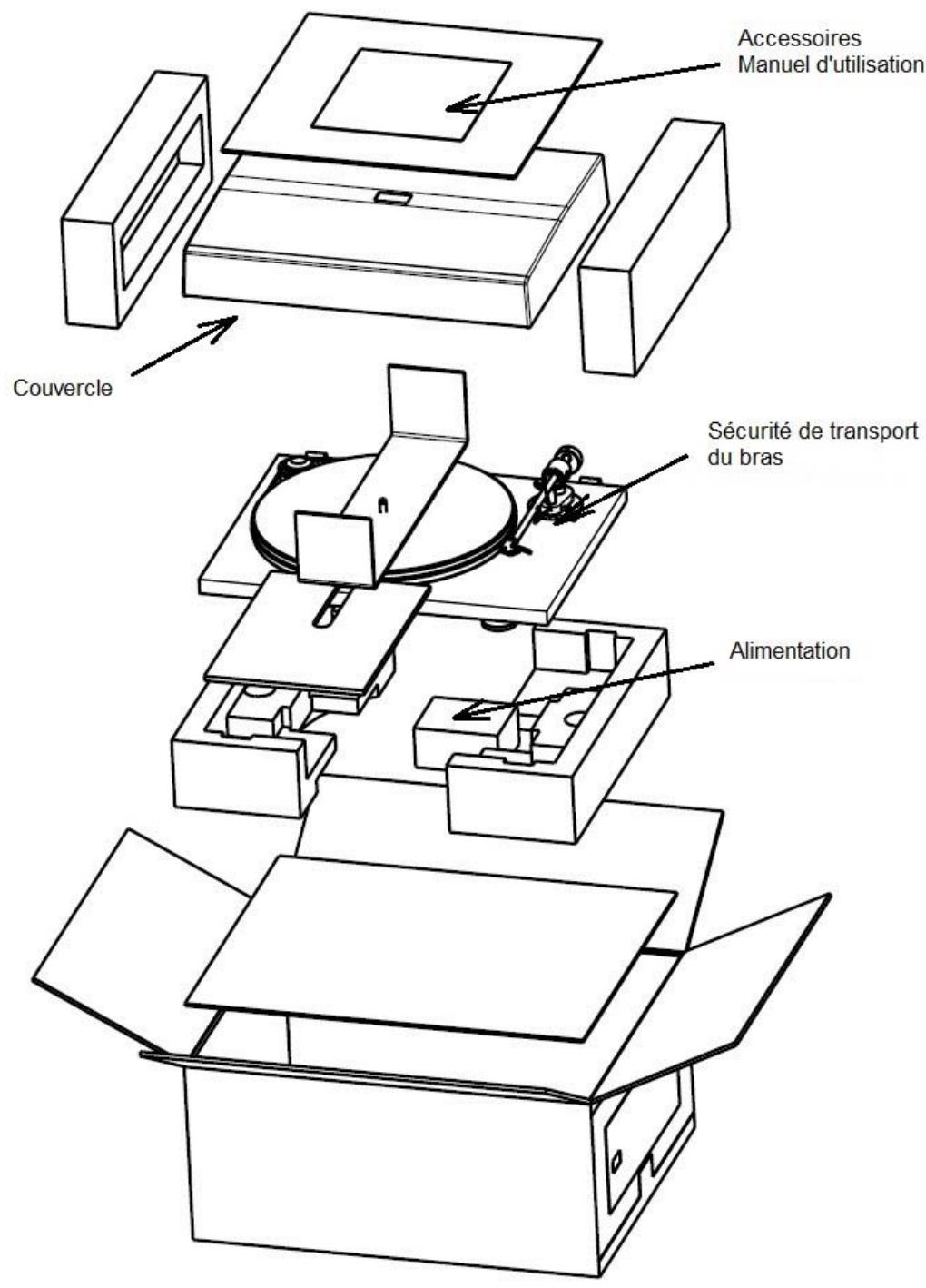

Le schéma d'emballage 4 Les schémas techniques 5 Légende des schémas et accessoires 5
Montage et réglages 6
Installation 6. Ajustement de la force d'appui de la cellule 6. Connexion à l'amplificateur. 7.
Utilisation de la platine 7
Branchement de l'alimentation secteur. 7 Mise en place du couvercle 8 Marche/arrêt 8 Changement de la vitesse de lecture 8
Mise en place de la cellule ou du stylus 8
Spécifications techniques 9
Astuces utiles 9 Instructions de sécurité 9 Utilisation incorrecte et panne 10 Entretien et nettoyage 10 Service 11 Garantie 11

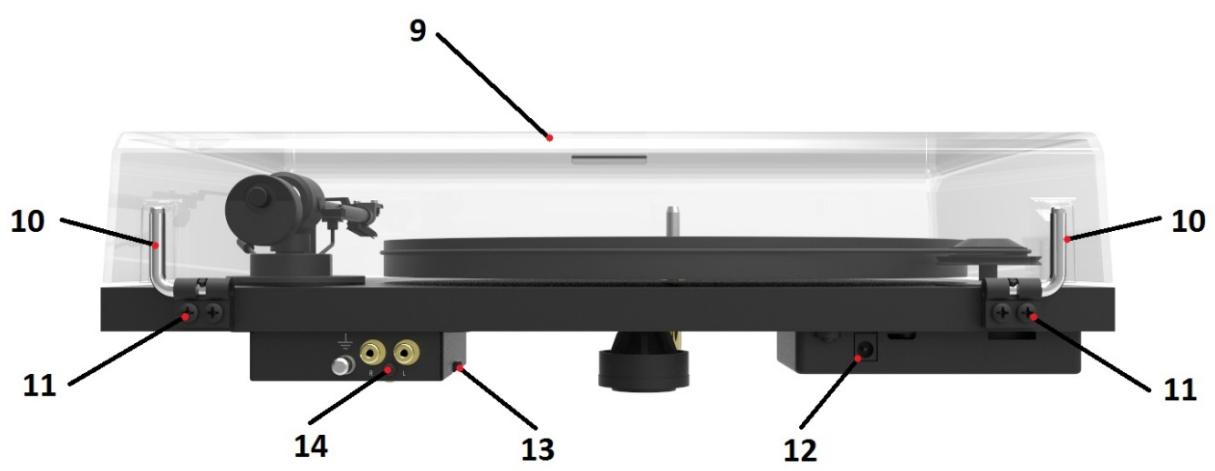

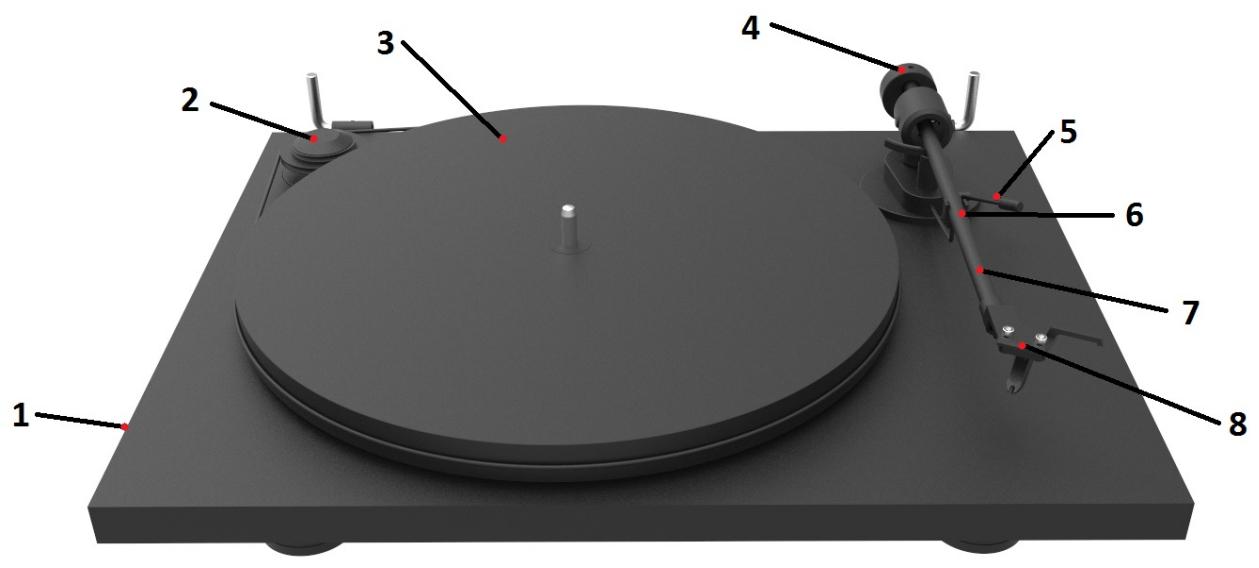

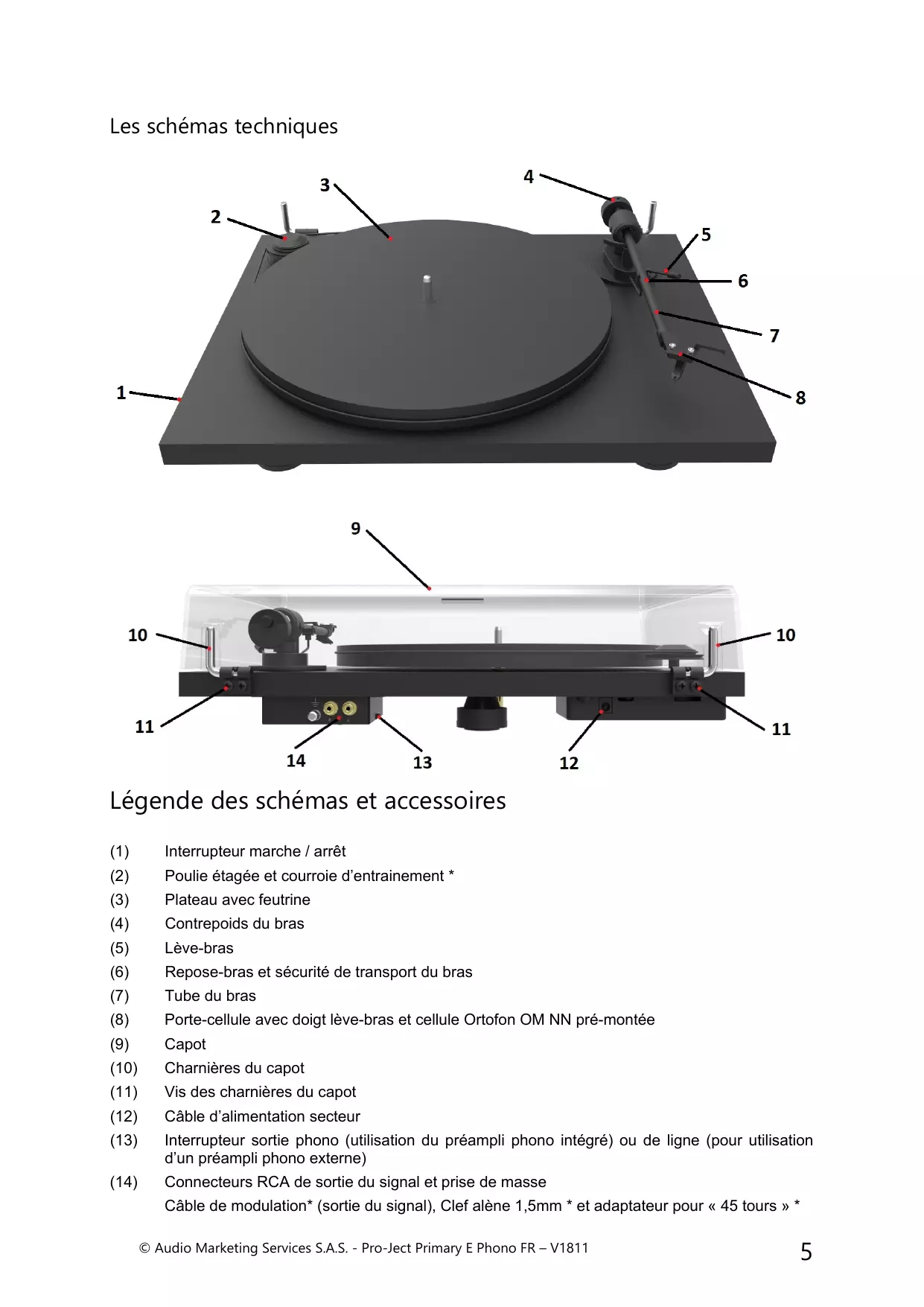

Légende des schémas et accessoires
(1) Interrupteur marche / arrêt (2) Poulie étagée et courroie d'entraînement * (3) Plateau avec feutrine (4) Contrepoids du bras (5) Lève-bras (6) Repose-bras et sécurité de transport du bras (7) Tube du bras (8) Porte-cellule avec doigt lève-bras et cellule Ortofon OM NN pré-montée (9) Capot (10) Charnières du capot (11) Vis des charnières du capot (12) Câble d'alimentation secteur (13) Interrupteur sortie phono (utilisation du préampli phono intégré) ou de ligne (pour utilisation d'un préampli phono externe) (14) Connecteurs RCA de sortie du signal et prise de masse Câble de modulation* (sortie du signal), Clé allen 1,5mm * et adaptateur pour « 45 tours » *
Cher mélomane,
Merci d'avoir acquis la platine Pro-Ject Primary E Phono. Afin de pouvoir vous servir de ce produit, vous devez étudier soigneusement les instructions suivantes.
Légende:
Avertissement d'un risque pour l'utilisateur, l'appareil ou une possible mauvaise utilisation.
Note importante
Montage et réglages
Pendant l'assemblage et l'ajustement de la platine, de petites pièces peuvent être perdues si elles ne sont pas placées soigneusement dans un réceptacle approprié.
Avant l'assemblage, assurez-vous que toutes les pièces enumerées ci-dessus et également numerotées dans les schémas techniques fournis se trouvent dans l'emballage.
Important :
La platine est conditionnée désassemblée afin d'éviter que des pièces fragiles soient abimées durant le transport. Vérifiez bien le déballage de la platine que ni son emballage ni aucune pièce n'a été abimée durant le transport. Enlevez soigneusement toutes les pièces de l'emballage. Assurez-vous que la surface que vous souhaitez employer pour la platine tourne-disque est à niveau avant de placer la platine dessus.

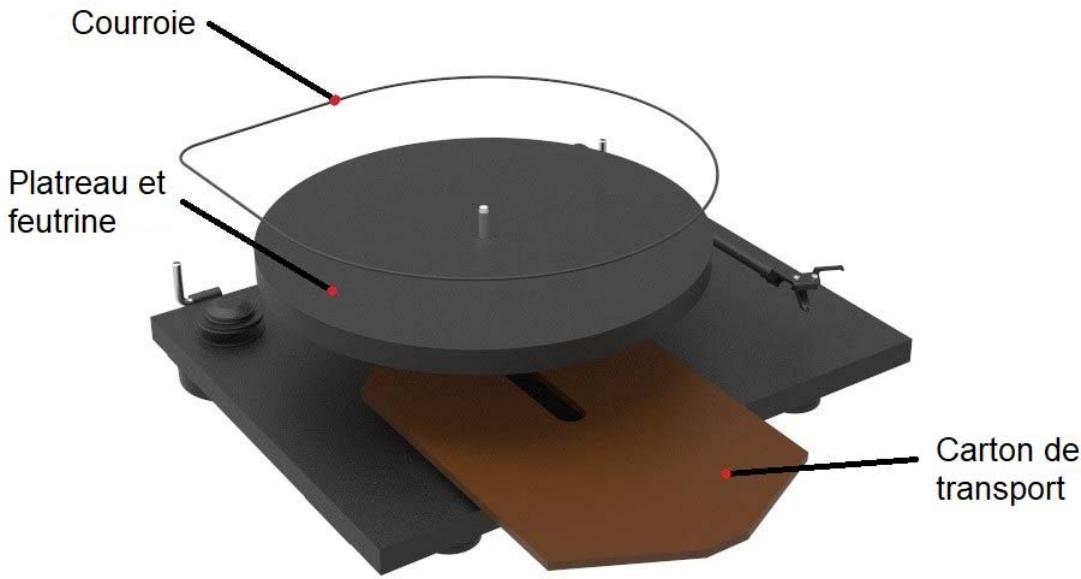

Installation
Après avoir retiré le carton protégeant le plateau pendant le transport, placez la feutrine sur le plateau et la courroie autour du plateau comme sur le schéma ci-dessous.

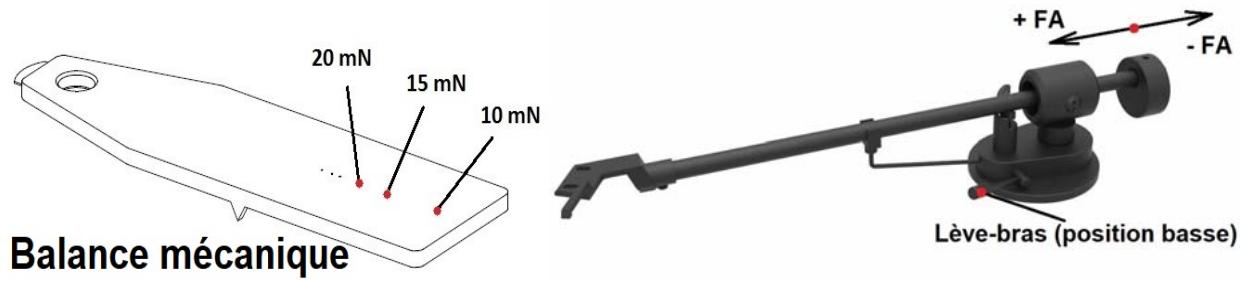

Ajustement de la force d'appui de la cellule
Le contrepoids (8) fourni convient aux cellules dont le poids est compris entre 3 et 7g (contrepoids n°81). Vous n'avez pas à l'ajuster étant donné qu'il a déjà été réglé en usine.
Au cas où, pour une raison ou une autre, vous auriez malgré tout à régler la force d'appui, veuillez suivre ces instructions attentivement :
Placez la balance mécanique sur le plateau puis positionnez le diamant sur la balance au niveau de la force d'appui désirée. Pour ajuster la force d'appui, commencez par dévisser la vis de serrage située sur le contrepoids, mouvez ensuite délicatement le contrepoids le long du tube du bras jusqu'à ce que la balance soit en équilibre. Éloigner le contrepoids de la cellule réduira la force d'appui alors que l'en rapprocher l'accroître. Lorsque la balance est en équilibre, la force d'appui convenable est appliquée. Si ce n'est pas le cas, la balance demeurera immobile en cas de force insuffisante ou basculera si elle est trop importante. Une fois le réglage effectué, revissez la vis de serrage du contrepoids afin que le réglage ne change pas.
Il est recommandé d'enlever la pointe du diamant de la balance pendant que vous manipulez le contrepoids pour éviter d'endommager le diamant.

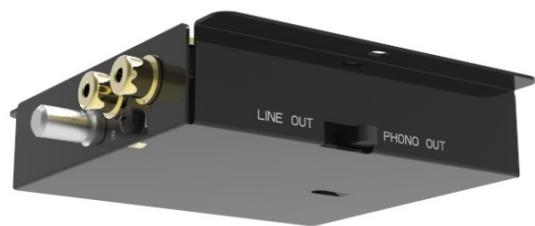

Connexion à l'amplificateur
La platine est livrée avec un câble de modulation (de transfert du signal) pour relier la platine (connecteurs RCA plaqués or à l'arrière) à un amplificateur. Grâce à l'interrupteur situé à côté, vous avez la possibilité de choisir entre l'utilisation du préampli phono intégré (PHONO OUT) ou d'utiliser un préampli phono externe (LINE OUT).
Avec PHONO OUT sélectionné, vous pouvez utiliser l'entrée de ligne de votre choix sur l'amplificateur (telles que CD, Tuner, Tape ou Video, mais pas Phono). Si vous sélectionnez LINE OUT, vous devez utiliser un préampli phono extérieur ou l'entrée marquée Phono (appelée aussi parfois gram, disc ou RIAA) sur votre amplificateur. Assurez-vous dans ce cas que l'entrée Phono correspond bien aux cellules à aimant mobile (MM).
Prenez soin de connecter correctement le canal gauche et droit. Le canal droit est habituellement en rouge et le gauche en blanc, noir ou bleu. Consultez le manuel fourni avec votre amplificateur pour plus de renseignements. Il est conseillé de relier le câble de masse du boîtier à la borne de masse de votre amplificateur si celui-ci en est équipé.
Utilisation de la platine
Branchement de l'alimentation secteur
La platine tourne-disque est fournie avec un câble d'alimentation secteur fixe. Une fois les réglages terminés, vous devrez brancher ce câble à une prise secteur.
Mise en place du couvercle
Placez soigneusement le couvercle sur les charnières et ajustez les vis (11) jusqu’à ce que le couvercle reste ouvert comme vous le désirez, en faisant toutefois attention à ce qu’il ne soit pas trop difficile de l’ouvrir ou de le fermer.
Attention de ne pas serrer trop fort les vis des charnières, vous risqueriez de fissurer la platine !
Marche/arrêt
En pressant l'interrupteur (1) vous pourrez allumer et éteindre le moteur.
Changement de la vitesse de lecture
Pour lire des disques 45 tours, placez la courroie sur l'étage le plus large de la poulie du moteur (2). Pour revenir aux 33.33 tours, répétez le procédé mais en utilisant l'étage le plus petit de la poulie.
La platine est livrée avec une cellule montée et réglée.
Au cas où, pour une raison ou une autre, vous auriez besoin de changer de cellule, veuillez suivre ces instructions attentivement :
Toutes les cellules pour vues de trous de montage d'un demi-pouce peuvent être montées. En laissant en place la protection du diamant, montez la cellule sous le porte-cellule (21) à l'aide des vis fournies avec la cellule. Placez les écrous mais ne les serrez pas complètement.
Reliez les fils du bras aux broches de la cellule comme suit :
- Blanc canal gauche positif (L + )
- Rouge canal droit positif (R+)
- Vert canal droit négatif (R-)
- Bleu canal gauche négatif (L-)
Les fils sont très fragiles, ne jamais tirer dessus!
Le résultat sonore optimal de votre platine ne peut être obtenu que si la cellule est correctement ajustée. Des outils particuliers comme un pese-cellule (Measure it E) sont nécessaires pour accomplir parfaitement cette tâche. Si vous ne maîtrisez pas l'ajustement de la cellule, nous vous conseillons de demander de l'aide auere de leur revendeur Pro-Ject.
N'effectuez pas ce réglage et laissez-le faire par votre revendeur si vous n'en avez pas l'aptitude!
Lorsque le réglage est correct, vous pouvez serrer les écrous.
Un stylus abimé ou tordu peut abimer vos vinyles et doit donc être remplacé :
- Retirez le cache-cellule avant de désteroler le stylus de la cellule (en le tenant par les côtés et en tirant dessus pour le désémboiter) et de le remplacer par le nouveau stylus.
- La cellule d'origine fournie est une Ortofon OM NN. Vous pouvez remplacer le stylus par un autre stylus Ortofon de la gamme OM seulement. En cas de doute, veillez contacter votre revendeur ou le distributeur de votre pays.
| Vitesses | 33/45 tours par minute |
| Précision de vitesse | 33:0,80% 45:0,70% |
| Pleurage et scintillage | 33:0,29% 45:0,27% |
| Rapport signal/bruit | -65dB |
| Poids effectif du bras | 8g |
| Longueur effective du bras | 8,6" (218,5mm) |
| Surplomb | 22mm |
| Puisance de sortie | 4.5W |
| Alimentation | Platine adaptée au marché français (230V 50Hz) |
| Dimensions (P x L x H) | 420 x 112 x 330mm |
| Poids | 4.0kg |
Spécifications techniques de la cellule ortofon OM NN
| Bande passante | 20-22.000Hz |
| Déparation des canaux | 20dB/1kHz |
| Tension de sortie | 4.5mV |
| Charge recommendée | 47kohms/ Entrée MM de l'amplificateur |
| Compliance - type de stylus | 20μm/mN – elliptique |
| Force d'appui recommendée | 17.5mN |
| Poids | 5g |
Spécifications techniques du préampli phono MM
| Gain | 32dB |
| Tension de sortie typique | 200mV/1kHz à 5mV/1kHz |
| Impédance/capacitance d'entrée | 47kohms/100pF |
| Bruit de fond | -68dB |
| Précision courbe RIAA | 20Hz-20kHz / max. 0,5dB |
Astuces utiles
La platine devrait être positionnée sur une surface de faible résonance telle que le bois ou un panneau en multicouches afin d'éviter que des vibrations structurelles viennent perturber la lecture.
Instructions de sécurité
L'alimentation électrique n'est pas la même dans tous les pays. Avant de brancher votre câble d'alimentation à la prise de courant, vérifiez que la tension de votre région correspond à celle indiquée sur l'étiquette de votre platine (230V 50Hz).
Le câble d'alimentation sert à connecter et à déconnecter votre appareil du secteur. Vérifiez qu'il est toujours facilement accessible. Ne touchez jamais l'appareil ou le câble d'alimentation avec des mains mouillées ou humides.
Empêchez tout liquide d'entrer dans l'appareil ou le transfo. Ne placez pas d'objet contenant du liquide, comme un vase, à proximité de l'appareil. Ne placez jamais une bougie sur ou à proximité de l'appareil. L'appareil ne doit pas être utilisé dans ou à proximité d'un lieu mouillé ou humide, près d'une baignoire, d'un évier, d'une piscine ou autre lieu similaire.
Gardez les sacs en plastique éloignés des enfants pour prévenir tout risque de suffocation.
Utilisation incorrecte et panne
Les platines Pro-Ject sont fabriquées dans le plus grand respect des normes en vigueur et sont soumises à des contrôles stricts de qualité avant de quitter l'usine.
Les problèmes qui peuvent néanmoins apparaître ne sont pas nécessairement des défauts de matériel ou de fabrication, mais peuvent parfois être provoqués par une utilisation incorrecte ou « un malheureux concours de circonstances »
Une liste des erreurs les plus fréquentes est donc fournie.
Le plateau ne tourne pas alors que l'interrupteur est enclenché :
L'appareil n'est pas connecté à la prise d'alimentation secteur. - Pas de courant à la prise. La courroie d'entraînement n'est pas mise en place ou a glissé de son support.
Pas de signal sur un canal ou sur les deux :
- Faux contacts entre la cellule et le câblage du bras, entre ce dernier et le câble de sortie du signal, entre celui-ci et le préampli phono ou entre le préampli et l'amplificateur.
- Cela peut également être causé par un mauvais branchement, un fil ou une soudure cassée, ou tout simplement par une prise défectueuse. L'entrée correspondant à la platine n'est pas sélectionnée sur l'amplificateur. L'amplificateur n'est pas allumé. L'amplificateur ou les haut-parleurs sont déficients ou en mode silence.
- Les haut-parleurs ne sont pas raccordés.
Fort ronflement sur l'entrée phono :
Absence de connexion de masse entre la cellule et le bras ou entre la platine et l'ampli.
Bruit déformé ou incohérent sur un ou deux canaux :
- La platine est branchée à une mauvaise entrée de l'amplificateur, ou le réglage MM/MC n'est pas correct.
- Diamant ou suspension endommagé.
- Choix du nombre de tours erroné, courroie trop détendue ou sale, axe du contre-plateau sans huile, sale ou endommagé.
Entretien et nettoyage
Votre platine ne nécessite aucun ou peu d'entretien régulier. Enlevez la poussière avec un tissu antistatique légèrement humidifié. N'utilisez jamais de tissu sec car cela crée de l'électricité statique, ce qui attire encore plus la poussière ! Les liquides de nettoyage antistatiques sont disponibles dans des magasins spécialisés mais ils doivent être appliqués en petite quantité pour ne pas endommager les pièces en caoutchouc.
Afin d'éviter des dommages, il est recommandé de mettre le cache de l'aiguille avant que le nettoyage ou l'entretien ne soit effectué.
Si la platine n'est pas utilisée pendant un certain temps, la courroie peut être enlevée pour éviter un usure inégal.
Débranche toujours la platine de l'alimentation secteur avant de la nettoyer.
Service
Si vous rencontrez un problème dont la solution n'a pas été abordée ci-dessus, veuillez consulter votre revendeur pour plus de conseils.
L'appareil ne peut être renvoyé au distributeur de votre pays que lorsque le problème n'a pu être résolu par votre revendeur.
Ne renvoyez jamais une platine sans être sûr qu'elle est correctement démontée et placée dans emballage d'origine comme indiqué sur les schémas au début de cette notice.
La garantie ne s'appliquera que si l'appareil est retourné correctement emballé. Nous vous conseillons donc de conserver l'emballage d'origine.
Mettez la protection du diamant. Attachez le bras à son support (6) avant d'emballer la platine avec précautions.
Garantie
Le fabricant n'est en aucun cas responsable des préjudices causés par un non-respect des instructions d'utilisation et/ou par le transport de l'appareil sans son emballage d'origine. Toute modification ou remplacement de n'importe quelle pièce du produit par des personnes non qualifiées et non autorisées dégage le fabricant de toute responsabilité.
Pro-Ject est une marque déposée de H. Lichtenegger. Cette notice a été consacrée par Pro-Ject Audio Systems et Audio Marketing Services S. A. S. Copyright © 2001-2018 Audio Tuning - Pro-Ject
Audio - Audio Marketing Services - Tous droits réservés. Ces informations étaient correctes à la date d'envoi à l'impression. Le fabricant se réserve le droit de modifier les spécifications techniques sans préavis.
